Башенные строительные краны: Башенные строительные краны

Классификация башенных кранов

по ГОСТ 13555-79 «Краны башенные строительные»

КБ – кран башенный;
КБМ – кран башенный модульной системы;
КБГС – кран башенный для гидротехнического строительства;
КБР – кран башенный для ремонтных целей.

Первая цифра – обозначает размерную группу по грузовому моменту:
1ая – 25 тм;
2ая – 60 тм;
3ая – 100 тм;
4ая – 160 тм;
5ая – 250 тм;
6ая – 400 тм;
7ая – 630 тм;
8ая – 1000 тм;
9ая – более 1000 тм.

Вторая и третья цифры – порядковый номер регистрации кранов, различает тип башни:
от 01 до 69 – краны оборудованные поворотной башней.
от 71 до 99 – краны оборудованные неповоротной башней.

Далее после точки ставится номер исполнения крана, например «.24», отличающегося от базовой модели техническими характеристиками (в базовом исполнение номер «.0» не указывается). После номера исполнения, литерами А, Б, В,… указывается очередная модификация (А – первая, Б – вторая).

Дальше указывают для эксплуатации в каких климатических условиях выполнен кран – его климатическое исполнение. Существуют следующая индексация (для умеренного климата индекс не ставится):
Т – тропическое;
ТВ – тропическое влажное;
ХЛ – холодное (Районы Крайнего Севера, до −60 градусов).

Классификация строительных кранов

По назначению выделяют:

  • Краны общего назначения: для гражданского и промыш­ленного строительства.
  • Специальные краны: для промышленного строительства
  • Высотные краны: самоподъёмные, ползучие и приставные краны
  • Краны-погрузчики: для складов, баз и полигонов

По возможности перемещения различают:

  • Стационарные – краны, закрепленные на фундаменте или на другом неподвижном основании, например КБ-573. При большой высоте для повышения прочности и устойчивости стационарные краны дополнительно крепят к возводимому сооружению. В этом случае их называют приставными. Приставной кран, оборудованный ходовым устройством, который до определенной высоты может работать как передвижной называется универсальным.
  • Самоподъёмные – краны, устанавливаемые на возводимом сооружении и перемещающиеся вверх с помощью собственных механизмов по мере возведения сооружения.
  • Передвижные – краны, передвигающиеся по рабочей площадке. Передвижные краны, оборудованные собственным приводом для передвижения при работе и транспортировании, называются самоходными. Передвижные краны, перемещаемые при транспортировании тягачом, называются прицепными.

В качестве ходового устройства в передвижных башенных кранах применяют:

  • Автомобильные
  • Пневмоколёсные
  • Гусеничные
  • Рельсовые
  • Шагающие
  • Шасси автомобильного типа

По типу башни:

  • с неповоротной башней, например КБ-674, опорно-поворотное устройство размещено на верху башни. При этом поворотная часть крана состоит из стрелы, поворотного оголовка и противовесной консоли с размещенными на ней лебедками, механизмом поворота и противовесом, служащим для уравновешивания крана при работе.
  • с поворотной башней, например КБ-401А, опорно-поворотное устройство, как правило, размещено внизу, непосредственно на ходовой части крана или портале. В этом случае поворотная часть включает в себя стрелу, башню с оголовком и распоркой, поворотную платформу, с размещенными на ней грузовой и стреловой лебедками, механизмом поворота и плитами противовеса.

По типу стрелы:

  • с подъемной стрелой, например КБ-405. Груз подвешивают к концу стрелы. Изменение вылета (подъем стрелы) в этом случае осуществляется поворотом стрелы относительно опорного шарнира.
  • с балочной стрелой, например КБ-403, КБ-503, КБ-674. Груз подвешивают к грузовой тележке, которая перемещается по направляющим балкам стрелы изменяя вылет.
Подробности

особенности конструкции, применение, как работают

При строительстве объектов необходимо подавать материалы на различную высоту. Наиболее востребованной техникой для данного вида работ является башенный кран. В зависимости от модификации он поднимает от 2 до 100 т на высоту до 220 метров. В некоторых случаях, возможности башенного крана ещё больше.

Содержание статьи

  • 1 Где применяют башенные краны
  • 2 Как устроен кран и его принцип действия
    • 2.1 Базовые системы
    • 2.2 Основные технические характеристики
  • 3 Классификация механизмов
    • 3.1 По типу башни
    • 3.2 По типу стрелы
    • 3.3 По способу установки
    • 3.4 По типу ходового механизма
  • 4 Наиболее известные марки башенных кранов

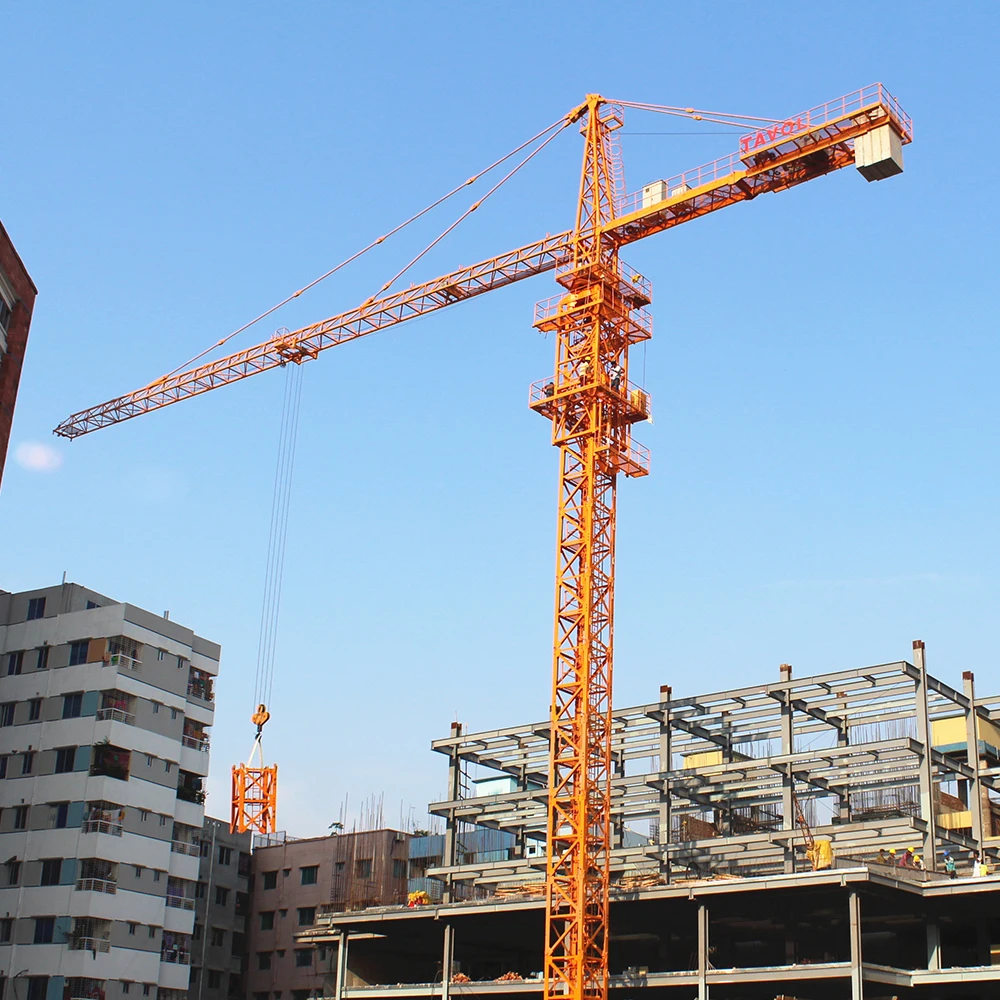

Где применяют башенные краны

Широкая классификация оборудования может применять башенный кран в промышленном и гражданском строительстве, на складах при разгрузке и погрузке автомобильного, железнодорожного и речного транспорта.

По целевому назначению технику делят на четыре категории:

  • общего назначения, применяют при строительстве и ремонте зданий;
  • специального, на стройках промышленных объектов;
  • кран высотный, используют если здания выше 16 этажей;
  • погрузо-разгрузочный, применяют на производственных складах и полигонах.

Специальные башенные краны типа «кролл» применяются на строительстве в энергетической сфере.

Как устроен кран и его принцип действия

Работа этой спецтехники — в движении по площадке и перемещении груза в горизонтальном и вертикальном направлении. При этом башня крана может быть установлена неподвижно в рабочей зоне, самоподъёмной приставной к каркасу здания или на ходу, когда техника сможет передвигаться по объекту.

Базовые системы

Башенный кран – это узловой механизм, состоящий из стального каркаса решетчатого или цельно-трубчатого типа. При применении на объекте решетчатой конструкции возможно изменение характеристики грузоподъёмности и вылета крюка, путём наращивания металлоконструкций. Спецтехника бывает поворотного типа, вращающегося при работе вокруг своей оси и неповоротного, когда поднимает груз и перемещает его горизонтально.

Основные базовые узлы спецтехники:

  1. Рабочая стрела в виде горизонтальной балки или шарнирно-сочленённой конструкции подвесного или молотовидного типа. Оснащается крюком или грузовой тележкой.
  2. Несущая опора с противовесом удерживает башню в вертикальном положении, препятствует опрокидыванию при передвижении грузов и равномерно распределяет вес на башню крана.
  3. Силовой агрегат обеспечивает поворот кабины, подъём и опускание стрелы, движение крюка и грузовой тележки по горизонтали.
  4. Кабина техника-оператора с пультом управления всеми механизмами.

Перемещение крюка или тележки происходит с помощью стального троса, соединённого с лебёдочным блоком, который обеспечивает движение и фиксацию груза в нужном положении.

Основные технические характеристики

Технические особенности зависят от марки башенного крана и его функций на объекте, необходимых при строительстве сооружений. По грузоподъёмности башенные краны подразделяются на малой грузподъёмности — до 5 т, средней — до 25 т, и тяжеловесные — до 100 т.

Длина стрелы кранов составляет от 25 до 80 м, хотя бывают и исключения. Максимальная высота подъема до 220 м при скорости подъема груза в 2-20 м/минуту. Есть разновидности башенного крана, основание которого встраивается в каркас дома. Такие грузоподъёмные механизмы способны строить здания высотой 500-700 метров. Но это уже спецтехника, разрабатываемая для конкретных проектов.

Кроме того, башенные краны есть неподвижные (пристяжные) и самоходные, которые способны перемещаться по стройплощадке или вдоль дома. Передвижение, как правило, осуществляется по рельсам. Данная техника наиболее распространена в России и странах бывшего СССР при строительстве типовых домов. На западе же, больше используются неподвижные краны.

Стоит отметить, что передвигается такая техника по строительной площадке со скоростью от 10 до 30 м/мин, а скорость вращения крана вокруг своей оси – 0,2-1,0 об/мин.

Классификация механизмов

Согласно ГОСТ 13809-68, спецтехника делится на две группы: стационарные и движимые, у которых разные технические характеристики и они выполняют каждый свои задачи при строительстве.

По типу башни

Это краны с поворотной платформой и нижним противовесом на конструкции, которые используются при возведении малоэтажных зданий. И неподвижной башней с устройством верхнего противовеса, когда поворотный механизм обеспечивает движение кабины вокруг своей оси вместе со стрелой. Применяется в высотном строительстве.

По типу стрелы

Подъёмные, перемещающие груз по вертикали, и балочные, установленные статично, придающие движение грузу в горизонтальном положении по полозьям.

По форме сечения стрелы делятся на квадратную, треугольную и прямоугольную. Производители выпускают башни подвесные, с балансиром, с гуськом, со стойками и молотовидными средствами противовеса.

По способу установки

Вид опоры башни влияет на управляемость механизма и мобильность конструкции.

  • стационарный кран рассчитан на фиксированную фундаментную установку;
  • самоподъёмная спецтехника монтируется на каркас строящегося здания;
  • пристяжной кран фиксируется на фундаментное анкерное основание и используется при строительстве домов выше 70 м;
  • приставная спецтехника, которую собирают и фиксируют на фундаменте строящегося здания;
  • передвижной кран, оснащаемый колёсным, рельсовым или гусеничным ходом. Он более управляем и мобилен при транспортировке.

Разные способы установки позволяют применять спецтехнику на опасных и сложных объектах.

По типу ходового механизма

Согласно классификации по ходовой, существуют башенные краны, самоходные и перемещаемые тягачами. Краны на автомобильном и гусеничном ходу оснащаются упорными механизмами и применяются для разгрузки и погрузки конструкций и материалов до 5 т. На объектах промышленно-гражданского строительства и складах часто применяется башенный рельсовый кран, который устойчив при подъёме и перемещении груза. Он обладает достаточной мобильностью и поднимает вес 3-10 т.

Наиболее известные марки башенных кранов

Наиболее известной маркой среди башенных кранов российского производства можно назвать КБ-474А.

Из европейских производителей профессионалы отмечают марки Liebherr, Potain, Comansa.

Также отличается безопасностью и простотой сборки турецкая техника компании TGM KULE VINC.

Автор: ТЕХНОmagazine

Как работают строительные краны?

Горизонты мегаполисов усеяны кранами, постоянными приспособлениями в даунтауне со зданиями, поднимающимися все выше и выше. Без строительных кранов строительство небоскребов было бы невозможно, но с кранами мы можем относительно легко строить высокие сооружения. Краны способны перемещать чрезвычайно тяжелые объекты на место, позволяя использовать методы строительства, которые были немыслимы всего пару сотен лет назад.

Хотя большинство из нас часто видят подъемные краны, многие люди не знают точно, как они работают. Как башенные краны достигают таких невероятных высот? Как они помогают в строительстве здания? Что делает оператор, управляя краном?

В этой статье мы ответим на все эти вопросы. Хотя существует много типов кранов, мы сосредоточимся конкретно на башенных кранах, которые чаще всего встречаются на крупных коммерческих строительных площадках. Эти краны чрезвычайно сложны, и они также могут быть дорогими, иногда стоимость аренды превышает 15 000 долларов в месяц.

Вы можете сразу перейти к нашей инфографике или узнать больше о:

  • Различные части крана
  • Стабилизация и сборка башенных кранов
  • Как башенные краны выполняют подъемы
  • Как оператор управляет краном

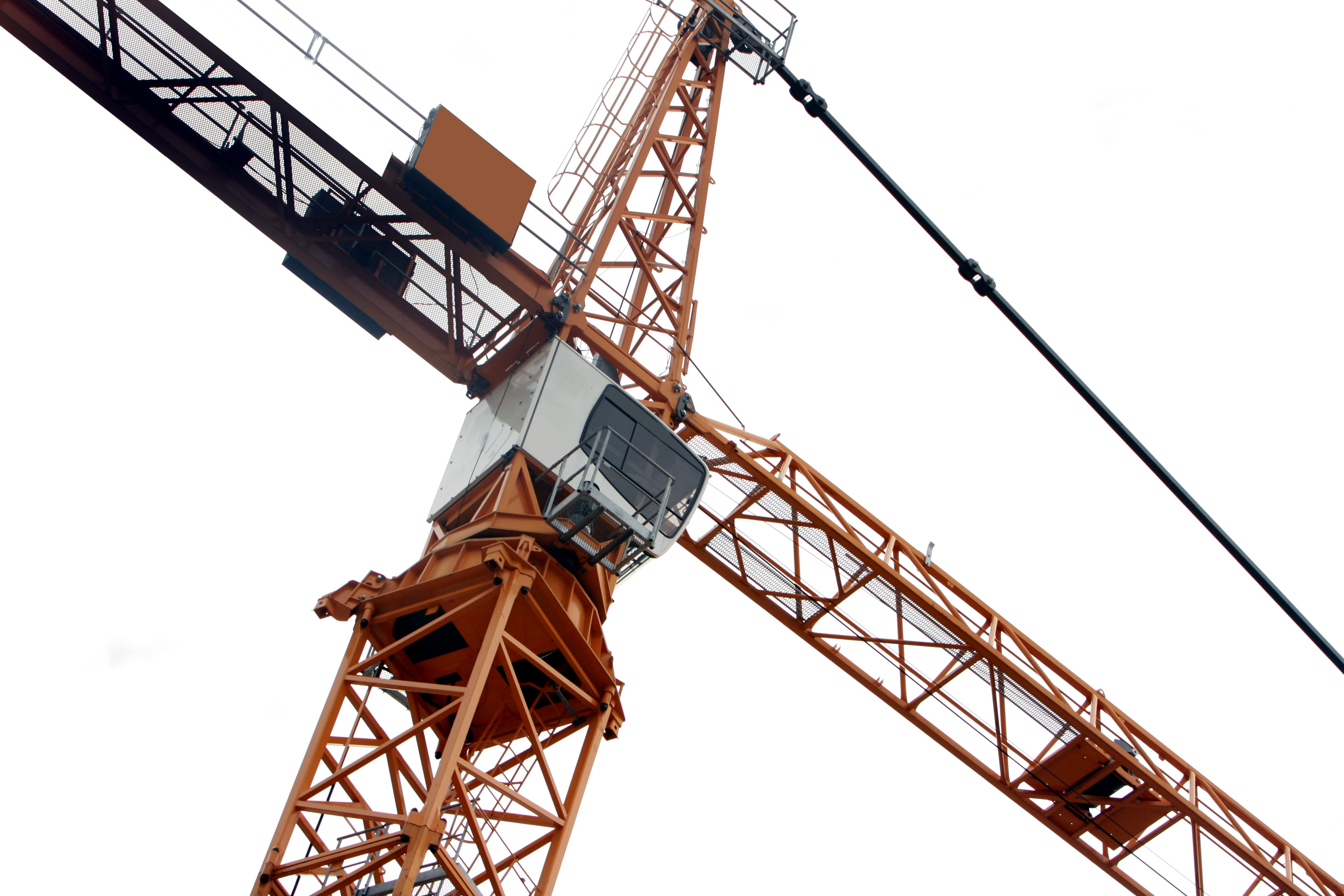

Части крана

Чтобы понять, как работает кран, полезно иметь представление о различных частях, из которых состоит строительный кран.

Все эти части работают вместе, чтобы сделать возможной невероятную подъемную силу крана.

Глядя на кран, вы можете легко идентифицировать все его части, начав с основания крана и двигаясь вверх, а затем проведя взглядом по всей длине крана от длинного конца к короткому концу .

  • Бетонный фундамент : Башенный кран всегда стоит на бетонном фундаменте , , где установлены анкеры для крепления крана к земле.
  • Башня или мачта : От основания кран поднимается с помощью башни , также называемой мачтой , которая состоит из решетчатых секций, уложенных друг на друга.
  • Поворотный стол : В верхней части башни у крана есть поворотный стол , который позволяет ему вращаться на 360 градусов.
  • Кабина оператора : Рядом с поворотной платформой кабина оператора дает оператору крана место для управления краном с беспрепятственным обзором.
  • Гусек : Из кабины вперед вытягивается гусек , длинная горизонтальная часть крана.
  • Тележка и блок крюка : Вдоль стрелы тележка с блоком крюка перемещается вперед и назад, позволяя перемещать грузы по всей длине крана.
  • Противовес и противовесы : За кабиной находится противовес , на котором размещены противовесы для стабилизации крана в состоянии покоя и во время движения.
  • Основная лебедка и двигатели
    : В задней части контрстрелы находится главная лебедка и двигатели , которые позволяют опускать или поднимать длинный канат для подъема тяжелых грузов.
  • Пик башни или вершина : Над кабиной возвышается пик башни , также известный как вершина , где подвески выступают для поддержки стрелы и противовеса.

Помните, что существует много разновидностей башенных кранов, и некоторые из них имеют детали, не упомянутые здесь. Например, у крана с маховой стрелой есть стрела, которая может подниматься и опускаться, а у крана с плоской вершиной нет системы вершины и подвески, показанной на кране выше.

Некоторые башенные краны также имеют самоподъемные гидравлические системы, что позволяет им подниматься внутри, поскольку вокруг них строится небоскреб.

В целом, основные части башенных кранов очень похожи, и этот список даст вам хорошее представление о частях, из которых состоят краны, которые вы видите в своей повседневной жизни.

Как изготавливаются краны

Прежде чем краны смогут выполнять основные подъемные операции, которые делают их ценными на стройплощадках, их необходимо стабилизировать и собрать.

Башенный кран всегда строится в три этапа:

  1. Подготовка бетонного фундамента , чтобы кран был надежно закреплен на земле и устойчив во время подъема.
  2. Мобильный кран собирает башенный кран , поднимая на место несколько сегментов башни вместе с основными компонентами.
  3. Башенный кран строит остальную часть своей собственной конструкции , поднимаясь на максимальную высоту.

Бетонный фундамент необходим для безопасной работы крана. Комплексные расчеты учитывают все силы, которые будут действовать на кран, когда он выполняет подъемы, повороты и движения тележки. При подготовке фундамента особое внимание уделяется тому, чтобы размещение крана не повлияло на подземные коммуникации. После того, как фундамент готов, основание крана закрепляется, и остальная часть крана готова к сборке.

Мобильный кран используется для подъема исходных компонентов башенного крана на место. Мобильный кран прикрепляет несколько секций башни, пока она не достигнет определенной высоты. После этого мобильный кран загружает на место ключевые компоненты, такие как стрела, противовес, кабина, поворотная платформа и двигатель. В этот момент башенный кран может работать самостоятельно.

В остальном башенный кран сможет построить собственную башню, используя уникальный механизм:

  • Подъемник собирается у основания башни и поднимается наверх.
  • Новая секция башни поднимается вверх с помощью крюка, затем перемещается на тележке, чтобы прикрепиться к подъемному устройству.
  • Гидравлический домкрат поднимает градирню , создавая пространство для добавления новой секции градирни, которая затем прикрепляется к градирне болтами.

Этот процесс повторяется для добавления новых секций к башне, поднимая кран выше с каждой дополнительной секцией башни. При добавлении секций башни таким образом осторожно используются противовесы, чтобы кран действовал как идеально сбалансированные весы для предотвращения опрокидывания.

Имея четкое представление о сборке крана, вы сможете оценить невероятную работу, которую выполняет башенный кран.

Как башенный кран выполняет подъемы

Башенный кран выполняет сотни подъемов в ходе строительного проекта, перемещая тяжелые материалы, такие как сталь и бетон, на место для строителей, собирающих здание.

Каждый подъем включает одни и те же основные движения:

  • Веревка опускается вниз вместе с крюк , чтобы можно было прикрепить груз.
  • Бригада из такелажников надежно прикрепляет груз к крюку, следуя основным принципам физики для обеспечения стабильного подъема.
  • Машинист крана выполняет ряд движений, в том числе подъемов , которые поднимают груз с помощью каната, вращений , которые вращают кран, и перемещения тележки , которые перемещают груз вдоль стрелы.

С помощью этих маневров оператор крана может перемещать груз на очень большой площади. Фактически, самый большой отдельно стоящий башенный кран Kroll K10000 покрывает площадь шести футбольных полей, а его вылет составляет 330 футов. Из-за своей огромной мощности строительные краны перемещают огромное количество веса — тысячи фунтов — с помощью простого джойстика.

Что делает крановщик

Крановщики сидят в кабине и используют органы управления для управления краном. Каждый день оператор крана должен подниматься по лестнице внутри башни — иногда на сотни футов — чтобы добраться до кабины и начать работу. Важно отметить, что оператор крана должен всегда выполнять ежедневные проверки безопасности перед началом работы.

Находясь в кабине, оператор крана выполняет несколько основных обязанностей:

  • Связь с радио и ручные сигналы для обеспечения безопасного подъема.
  • Монитор Компьютерные системы безопасности , которые отслеживают скорость ветра и пределы грузоподъемности.
  • Используйте джойстики для выполнения маневров крана , таких как повороты, подъемы и перемещение тележки.

Оператор крана всегда полагается на сигнальщика, который общается с помощью радиокоманд и визуальных ручных сигналов, чтобы обеспечить безопасность подъемных операций. Правильное общение предотвращает несчастные случаи и столкновения с потенциальными опасностями, такими как линии электропередач.

Следить за компьютерными системами безопасности жизненно важно для безопасного подъема. Оператор крана должен всегда помнить о скорости ветра, так как сильный ветер делает маневры крана более сложными и потенциально рискованными. Кроме того, кран имеет разную грузоподъемность в зависимости от того, насколько далеко груз находится от башни, поэтому оператор крана использует индикатор грузового момента, чтобы убедиться, что подъем всегда находится в безопасных пределах.

Для управления краном оператор использует два джойстика. Левый джойстик управляет поворотом и перемещением тележки, а правый джойстик управляет подъемником. Осторожными движениями оператор может использовать только эти два джойстика для безопасного перемещения груза в любом месте в радиусе действия крана.

Краны делают высотные здания возможными

Знаменитые горизонты просто не существовали бы без башенных кранов, которые обеспечивают безопасное и эффективное перемещение стали и бетона, необходимых для строительства небоскребов. Обладая глубоким пониманием строительных кранов, можно объехать и увидеть краны, по-новому оценив их впечатляющие инженерные решения.

Те же основные принципы, которые лежат в основе башенных кранов, также позволяют использовать палубные краны и мобильные краны для небольших строительных работ.

В следующий раз, когда вы увидите кран, не стесняйтесь удивить своих друзей своими знаниями о самоподъемных башенных кранах и впечатляющих компонентах, таких как стрелы, лебедки и крюковые блоки.
