Б10М технические характеристики – Бульдозер Б10М: технические характеристики

Содержание

технические характеристики, габариты, расход топлива, вес, фото, видео

Фото бульдозера Б10М

Ни одна крупная строительная компания не променяла технику специального назначения на лом, лопату и дешевую рабочую силу в целях экономии. Такие виды работ, как копание ям и расчистка территорий лучше выполнять при помощи тракторов или бульдозеров. Это классика жанра, поэтому рассмотрим популярный и известный Б10М.

Чтобы узнать, какие имеет бульдозер Б10М технические характеристики, рассмотрим его более подробно.

Назначение

Данную модель выпустил тракторный завод в Челябинске. Рассчитан бульдозер ЧТЗ Б10М на выполнение работы с грунтами I-III категорий без изначального разрыхления, IV категории – с разрыхлением, для работы с горными каменными породами, с промерзлой почвой до 5 градусов ниже нуля. Техника является незаменимым помощником, т.к. может работать в высоком температурном диапазоне – от +45 до -50 градусов, при высоте 3000 м над уровнем моря и в условиях тропиков.

Устройство

Бульдозер Б10М стал лучше своего предшественника, из-за измененной топливной системы и более мощного мотора.

Трактор ДТ 75 и ДТ 54, их преимущества.

Читайте тут про трактор Булат 120.

Двигатель

Двигатель бульдозера Б10М стал мощнее, чем у Б170. При этом сократился расход топлива. Запуск мотора можно осуществлять двумя вариантами: электростартерной системой или специальным пусковым механизмом.

Техника работает на различных видах топлива: на дизеле, керосине или конденсате. Примерный расход топлива у бульдозера Б10М 28,5 л/час.

Трансмиссия

В тракторе ЧТЗ два вида трансмиссии. В одном случае коробка передач механическая, реверсивная, рассчитана на восемь передач. Поворотное устройство управляется при помощи гидросервера. А в другом – гидромеханическая КПП, вид планетарный, три скорости.

Управление

Для быстрого и плавного вхождения в поворот конструкция состоит из бортовых фрикционов, которые находятся в постоянно закрытом состоянии. Диски из металлокерамики. Тормоза ленточного типа, износоустойчивые.

Ходовая система

Тележка с трехточечной подвеской, с подрессоренной балансирной балкой. Гусеницы шарнирные, уплотненные.

Гидросистема

Система раздельноагрегатная с гидронасосом шестеренного вида мощностью 180 л/мин. Оборудована трехзолотниковым четырехпозиционным гидрораспределителем вида Р160.

Кабина оператора

У кабины бульдозера Б10М хорошие характеристики. Она прекрасно защищает от нелетной погоды, в ней комфортно и тепло работать. Никакие холода не страшны водителю т.к. мощное отопление. Двойные стеклопакеты спереди и сзади оснащены оградительной решеткой.

Габариты

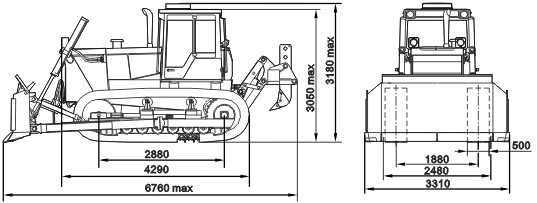

Пояснение к рисунку о габаритах трактора модели Б10М описаны в таблице 1.

Таблица 1 — Габариты бульдозера Б10М
Гусеничная база (длина), м2,88
Гусеничная база (ширина), м1,88
Длина, м4,29
Ширина, м2,48
Ширина ковша, м3,31
Длинна с навесным оборудованием (макс), м6,76
Высота, м3,18

Вес бульдозера Б10М: отдельно трактор – 15475 кг, агрегат с механизмами отвала и рыхлителя – 19570 кг.

Технические характеристики

В таблице ниже приведены основные параметры техники.

Таблица 2 — Технические характеристики Бульдозера Б10М
Силовой агрегатД-180
Мощность, л.с., кВт180, 132
Частота вращения, об/мин.1250
Коэффициент крутящего момента, %25
Бак, л300
Давление жидкости в гидросистеме, МПа20
Скорость, км/час10,38
Дорожный просвет, м0,435
Колея, м1,88

Информацию о новой спецтехнике данной модели можно узнать из буклета.

Модификации

В связи с разными видами отвалов есть различные комплектации: с прямым отвалом (тип В), поворотным (тип Д), сферическим (тип К) и полусферическим (тип Е, Е1). Дорожные и планировочные работы производятся с помощью отвалов поворотного типа. Сферический подходит для работ с сыпучими материалами. Полусферический удобнее в использовании, чем прямой из-за своей формы.

Все модификации бульдозеров выполняют те же функции, что и базовая модель, но у некоторых есть свои особенности:

  1. Бульдозер Б10М.0111-1Е. Этот тип целесообразно использовать при планировке строительных площадок, для рытья котлованов, для засыпания оврагов и траншей.
  2. Бульдозер Б10М.0101-ЕН. Может легко и аккуратно справиться со снятием верхнего плодородного слоя почвы, с разработкой карьеров, при создании насыпей.
  3. Бульдозер Б10М.0001-ЕН. Выполняет те же функции, что и предыдущий, а так же расчищает дороги от снега и заносов.
  4. Бульдозер Б10М.0111-ЕН. Применяется в сельском хозяйстве, в нефтяной и газовой промышленности, в коммунальных службах.
  5. Бульдозер Б10М.0111-ЕР. Чаще используется коммунальными службами для уборки снега и мусора.
  6. Бульдозер Б10МБ.0121-2В4. Еще называется «болотоход». Вариант при работе с мягкой и рыхлой землей, на болотах, на оледенелой земле.

Технические характеристики в модификациях схожи.

Таблица 3 — Технические характеристики модификаций Б10М
Силовой агрегатД-180
Система пуска двигателяП-23У
Мощность, кВт132
Расход горючего, г/кВт218
Объем бака, л310
КППмеханическая
Ширина башмака гусеницы, м5
Дорожный просвет, м4,35
Масса базы, кг15475
Масса с оборудованием, кг19905

Руководство по эксплуатации Б10М можно посмотреть по этой ссылке.

Уралец: описание, особенности, преимущества, цены, видео, отзывы.

Узнайте больше о тракторе МТЗ 80.

Смотрите здесь про трактор Т25 новейшее интересное видео.

Вывод

Техника стала мощнее, т.к. уменьшилось давление в цилиндрах и увеличился резерв. Увеличилась скорость и точность. Продуктивность повысилась на 20% из-за нового строения отвала.

Видео

На видео представлена данная модель бульдозера в работе.

spectechzone.com

Б10М | Бульдозер Б10 | ПРОММАШ

Б10М — гусеничный бульдозер производства ЧТЗ. Бульдозер Б10М — это бульдозер промышленного и общего назначения. Тяговой класс бульдозера Б10М — 10. Бульдозер Б10М — это более усовершенствованная и модернизированная версия трактора Т-170. На бульдозер Б10М установлен турбо-дизель Д-180 мощностью 180 л.с., однозубый рыхлитель и отвал.

Комплектация:

  • Турбо-дизель Д-180;
  • SU-отвал;
  • Однозубый рыхлитель;

Технические характеристики Б10М

Б10М оснащен четырехтактным турбо-дизельным двигателем Д-180 мощностью 180 л.с. производства ООО «ЧТЗ-Уралтрак». Установленный двигатель Д-180 имеет следующие характеристики:

Характеристика двигателя Д-180
Тип двигателяЧетырехтактный дизельный, с турбонаддувом
Эксплуатационная мощность, кВт (л.с.)132 (180)
Запас крутящего момента, %25
Удельный расход топлива при эксплуатационной мощности, г/кВт (г/л.с.ч)218 (160)
Количество цилиндров4
Рабочий объем, л14,48
Диаметр цилиндра, мм150
Система охлажденияжидкостная
Система смазкикомбинированная с полнопоточным фильтром со сменными бумажными элементами
Система пускаэлектростартерная

Бульдозерное оборудование

Бульдозер Б10М поставляется с полусферическим отвалом с объемом призмы волочения 4,75м³.

Характеристика бульдозерного оборудования
Тип отвалаПолусферический
Изменение угла резания и угла поперечного перекоса отвала

Винтовым и гидравлическим раскосами

Объем призмы волочения, м³4,75
Ширина отвала, м3,31
Высота при угле резания 55°1,31
Максимальный подъем, м1,02
Максимальное заглубление, м0,44
Максимальный перекос, м0,63 (10°)
Регулирование угла резания10°
Масса, кг2313

Рыхлительное оборудование

Рыхлительное оборудование бульдозера Б10М представляет собой рыхлительный агрегат, с закрепленной на ней стойкой рыхлителя и наконечника рыхлителя (клык). Рыхлитель применяется при рыхлении твердых пород и дорожных покрытий, а также может быть использовано для разработки мерзлых грунтов.

Характеристика рыхлительного оборудования
ТипОднозубый
Максимальное количество зубьев1
Количество положений зубьев (по вертикали)3
Максимальное заглубление, мм650
Угол рыхления:
— с коротким наконечником45°
— с длинным наконечником30°
Масса, кг1555

Габаритные размеры

Параметры габаритных размеров бульдозера Б10М представлены следующими характеристиками.

Характеристики размеров Б10М
Длина с отвалом и рыхлителем, мм6720
Длина, мм4325
Ширина, мм2480
Высота, мм3250
Колея, мм1880
База, мм2880

Масса

Общая масса бульдозера Б10М в стандартной комплектации (полусферический отвал, однозубый рыхлитель, с полной заправкой) — 19 570 кг.

Цена Б10М

Цена на бульдозер Б10М зависит от комплектации и предоставляется по запросу.

prommh.com

Бульдозер Б10 технические характеристики и габаритная схема

Бульдозер Б 10 технические характеристики

ДВИГАТЕЛЬ









Тип / ПроизводительД 180
Мощность кВт /лс при номинальных оборотах об/мин132/180 кВт/лс от 2100/мин
Рабочий объем14,48 л
Крутящий момент / запас крутящего момента/ мощности667 Нм при оборотах 1250-1450
ЭлектростартерСт25.3708-01 / 8,1кВт
Генератор24В / 80А
Аккумулятор2*12В / 380 Ач
Предпусковой подогрев с функцией автономного обогреваEBERSPACHER/ Планар



ХОДОВАЯ ЧАСТЬ









ПодвескаЖестко закрепленные на раму тележки
РамаНесущая конструкция из высокопрочной стали, сваренная с высокой точностью
КаткиСо смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)
Количество катков6 опорных с каждой стороны / 2 поддерживающих с каждой стороны
Гусеничная лента / ширина башмака/грунтозацеп42 башмака с каждой стороны / 500мм/ 65мм
Площадь опорной поверхности, S опорн.28800 см2 (+5-10% в работе)
Механизм натяжения гусеницгидравлический, ручной
Давление на грунт, трактора/агрегата,  кг/см20,54/0,64

ТРАНСМИССИЯ







ТипМеханическая
Коробка передачЧетырехвальная с шестернями постоянного зацепления
БортредукторыДвухступенчатые
УправлениеЭлектросервированное
Тормозная системаЛенточные, сухое трение
Механизм поворотаДифференциальный планетарный без разрыва потока мощности

БУЛЬДОЗЕРНО-РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ (СТАНДАРТНОЕ) Ш*В, ММ / ПРИЗМА VМ3 / МАССА, КГ. РЫХЛИТЕЛЬ -ЗАГЛУБЛЕНИЕ, ММ.



3310*1360 / 4,85 / 2509Полусферический отвал — тип Е, с гидроперекосом
заглубление 670мм масса: 1500кг Рыхлитель: однозубый тип Н



ЗАПРАВОЧНЫЕ ОБЪЕМЫ






Система охлаждения60 л
Топливный бак300 л
Система смазки ДВС32 л
Бортовой редуктор (каждый)10 л
Гидросистема навесного оборудования90 л



РАБОЧАЯ МАССА




Масса трактора15,5 тонн
Эксплуатационная масса бульдозера с 1 зубным рыхлителем19,2 тонн
Эксплуатационная масса бульдозера с 3 зубным рыхлителем20,4 тонна

Бульдозер Б10 габаритные размеры

Преимущества Бульдозера Б10

Срок окупаемости — составляет всего 12 месяцев при 1 сменном режиме работы!

Высокая ликвидность на вторичном рынке будет огромным плюсом, когда бульдозер станет не нужен.

Цена на бульдозер Б 10 PROFFI существенно привлекательнее, чем у конкурентов.

Стоимость запчастей и расходных материалов существенно дешевле, чем у аналогов.

Бульдозер прост и надежен как «Калашников», его реально можно отремонтировать «в поле» за 2-3 дня.

Нажмите! Для того чтобы узнать больше о Бульдозере Б 10

rosalliance.ru

Бульдозер Б10М. Технические характеристики, аналоги и цены | Бульдозеры

Бульдозер Б-10, Б-10М

оглавление

  • Достоинства и недостатки
  • Модификации оборудования
  • Технические характеристики
  • Устройство оборудование
  • Аналоги

Бульдозер Б-10 м — это бульдозерно-рыхлительный агрегат, модернизированный трактор из семейства Т-10 и Т-170.  Изготавливается на Челябинском трактором заводе.  Модели Т-10 и Т-170 имели высокую производительность и хорошие технические характеристики, но именно Б-10 М стал их более мощным аналогом. Часто неопытные водители путают модели Б-10М и Т-170, это связано с их внешней схожестью, а также одинаковым шасси в обоих тракторах. Но это единственное сходство между моделями. Во время изготовления Б-10М производители позаботились над созданием мощного двигателя и более высокой производительности. Тем более, что Т-10 и Т-170 уже давно не выпускаются, последний их запуск в обиход был в далеком 2002 году. Сейчас вместо этой строительной техники используется именно бульдозер ЧТЗ Б-10.

Прежде всего, данная специализированная техник используется с целью разработки почвы первой — третей категорий плотности, при этом не требуется предварительное рыхление, также разработки грунтов четвертой категории с учетом предварительного рыхления, а также разработки скальных пород и мерзлой почвы. Это отличное устройство, которое может использоваться в различных температурных режимах, при условии температурных перепадов и в любых погодных условиях. Ключевая особенность бульдозера нового поколения — это возможность его применения на высоте до 3000 м над уровнем моря, в условиях повышенной влаги и концентрации пыли. Это отличное решение для строительных площадок и коммунальных служб.

Рабочее место оператора

Шестигранная кабина с хорошей обзорностью и низким уровенем шума:

  • установка отопителя «ZENIT-8000» под сиденьем оператора с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции;
  • колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию;
  • удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.

Устройство Т-130

Конструкция и устройство бульдозера Т-130 характерно для многих гусеничных агрегатов, различия, в основном, заключаются в технических характеристиках, мощности и сопутствующем оборудовании.

Двигатель у машины дизельный четырехтактный четырехцилиндровый марки Д-160 с камерой сгорания и турбонаддувом. Также имеется система запуска от пускового карбюраторного двигателя с электростартером, в обиходе называемая – пускач.

Ходовая часть – полужесткая подвеска с балансирной поперечной рессорой, изготовлена из 2-х штампованных лонжеронов, которые соединены с корпусом заднего моста.

Трансмиссия – многоступенчатая, механическая. Комплектация трансмиссии:

  • 2-х ступенчатый бортовой редуктор;
  • четырехвальная коробка передач;
  • сухие многодисковые бортовые фрикционы;
  • коническая передача;
  • задний мост;
  • сцепление.

Рабочее оборудование – раздельно-агрегатное гидравлическое, предназначенное для выполнения работ с двумя видами навесных систем: задней и передней в жестком или маятниковом исполнении.

Коробка передач у Т-130 четырехвальная, позволяет изменять скорость движения 4-х передач заднего хода и 8-ми переднего. Самое большое тяговое усилие достигается КПП при скорости агрегата в 2,6 км/ч – 128,2 кН.

Технические характеристики бульдозера Т-130

Масса14,3 т.
Тяговый класс6 тс.
Габаритыдлина – 5193 мм;высота – 3085 мм;ширина – 2475 мм.
ДвигательД-160, мощность 118 кВт./ 160 л.с.До 1981 г. устанавливался Д-130. Вес – 230 кг.
Колея1881 мм.
Дорожный просвет416 мм.
Расход топлива244,3 г/кВт.
Топливоосновной двигатель – дизельное;пусковой – смесь бензина А-76 или А-72 с моторным маслом.
Объем бака290 л.

Предназначение бульдозера Б10М

Крупногабаритный бульдозер Б10М предназначен для разработки поверхности грунта I-III категории, без возможного предварительно рыхления, грунтов IV-категории с возможностью предварительного разрыхления, а также различных скальных пород и промерзлых типов грунтов при температуре до -7 градусов. Помимо работы с грунтами, данные бульдозеры используются для выполнения транспортных и лесозаготовительных работ, а также для ликвидации аварий и проведения спасательных мероприятий. В зависимости от наличия конкретного оборудования, техника может эксплуатироваться в любых климатических условиях, с температурой окружающего воздуха от – 50 до + 45 градусов, при высоком уровне загрязнения воздуха тяжелыми частицами пыли, на высоте до 3 000 метров над поверхностью моря.

Производительность модели

Современный бульдозер Б10М, цена которого зависит от конкретного варианта исполнения, имеет высокую производительность в любой работе. На последних моделях установлены специальные датчики и автоматические регуляторы скорости движения, которые регулируют скорость бульдозера в зависимости от внешних нагрузок. Высокая производительность обусловлена тем, что данная бульдозерная техника имеет высокий реверс переключения передач, благодаря чему, движение осуществляется без разрыва потоков мощности. С помощью быстрого реверса КПП и специальных регуляторов скорости, удалось достичь максимального снижения динамической нагрузки в силовых передачах, что значительно повысило ресурс работы некоторых узлов и деталей. Конкретно на модели Б10М установлены дополнительные подшипники скольжения на опорный каток, а также гусеницы с современным типом шарниров и стальным башмаком. Отдельные узлы рамы, шасси и двигателя, имеют обновленные варианты исполнения креплений и более грамотное техническое расположение.

Техническое описание бульдозера Б10М

Мощный бульдозер Б10М технические характеристики, которого соответствуют всем мировым стандартам качества, является довольно удачной моделью, с широкими возможностями.

В заводском исполнении техника выпускается в двух вариантах: для работы в холодных и умеренных климатических условиях, а также для районов с теплым климатом.

В первом случае бульдозеры оснащаются кабинами с двойным остеклением, утеплителем и улучшенными уплотнителями. По заказу возможна установка мощного отопителя салона. В летнем варианте модель может выпускаться без кабины водителя.Основные технические характеристики:

  1. двигатель – дизель – Д180 (объем 14.8 л) или ЯМЗ 236Н (объем 11 л) – мощностью 180-190 л/с;
  2. трансмиссия – 3-х ступенчатая КПП с синхронизаторами;
  3. гидросистема – раздельная, с гидронасосом шестеренного типа;
  4. масса трактора – 15 000 – 18 070 кг;
  5. расход топлива – 28 л/час;
  6. диапазон температур – от -50 до + 45;
  7. оборудование – отвал или сцепное устройство;

Дополнительно могут оборудоваться различные устройства, в зависимости от типа и вида выполнения работ. На корпусе бульдозера устанавливаются мощные осветительные приборы, для безопасной работы в ночное время суток.

Приобретение бульдозера

Обычно купить бульдозер Б10М новый можно у официального дилера или представителя завода ЧТЗ. Однако новая техника реализуется непосредственно через завод производитель. С новым бульдозером в комплекте идет специальная техническая литература, по ремонту и эксплуатации, а также комплект наборного инструмента и несколько запасных расходников. Дополнительно оформляется специальный талон, гарантийного технического обслуживания.
