Автовышка АГП 22: обзор и технические характеристики

Коммунальная

Просмотров 1.1к. Обновлено 03.01.2022

Автовышка – это специальный вид техники, который представляет собой телескопическую стрелу со специальной корзиной для размещения рабочих и грузов, установленную на колесный автомобиль, служит для обеспечения работ на высоте.

Базовое шасси для автовышки АГП 22 – ГАЗ 33096, надежное и неприхотливое в работе, простое в управлении транспортное средство.

Колесная база стандартная — 2 моста, (задний ведущий), что позволяет свободно перемещаться по дорогам с твердым покрытием. Сегодня мы подробно разберем назначение, область применения, технические характеристики и прочее АГП 22.

Содержание

1. Назначение и область применения автовышки АГП 22
2. Технические характеристики АГП 22
3. Дополнительные преимущества
4. Правила управления работой автовышки АГП 22
5. Видео обзор 35-летнего гидроподъёмника  АГП-22

Назначение и область применения автовышки АГП 22

Грузовое транспортное средство обеспечивает доставку бригады работников и часть оборудования к месту выполнения работ. Установленный на спец автомобиль подъемный механизм обеспечивает доставку высотников непосредственно к объекту, месту производства работ.

Примененные для автовышки АГП 22 технические характеристики и конструктивные особенности, а также использование современного итальянского оборудования обеспечивает возможность подъема монтажников и инструментов на расстояние в 22 метра над уровнем земли.

Автовышка АГП 22 предназначена для выполнения следующих видов работ по секторам применения:

• в строительном секторе;
• при осуществлении монтажных и ремонтных работ, связанных с металлическими конструкциями и сооружениями;
• размещение рекламных щитов, световых табло и пр.;
• проведение различного рода электротехнических монтажных работ.

Техника нашла применение в строительном секторе экономики, сфере ЖКХ, электроэнергетике и т.п. Позволяет выполнять широкий спектр работ повышенной сложности с гарантией безопасности для жизни и здоровья специалистов (монтажников, ремонтников и пр. ).

Предусмотрена возможность безопасной работы и обеспечена защита от поражения электрическим током при обслуживании линий электропередач, приборов и устройств в электросети, находящихся под напряжением до 1000 В включительно.

Технические характеристики АГП 22

Конструкция стрелы секционная телескопическая, коробчатой формы. Такое решение обеспечивает возможность использования автовышки АГП 22 в труднодоступных местах и позволяет выполнять работы на ограниченном пространстве.

Люлька, в которой размещаются рабочие и инструменты, изготовлена из облегченного алюминиевого сплава, характеризуется повышенной прочностью и надежностью. Габаритные размеры 140 см / 70 см / 110 см.

Предусмотрена возможность безопасного поворота люльки как по часовой стрелке, так и против нее, в общей сложности охватывая сектор в 120 градусов, что позволяет максимально удобно располагать работников перед ремонтируемым объектом.

Разрешенная грузоподъемность – 250-300 кг, конструкция эргономичная, обеспечивает свободное размещение 2 монтажников с необходимыми инструментом.

Платформа, на которой установлена выдвижная стрела, может поворачиваться в обе стороны на 180°, таким образом обеспечивая полное круговое вращение.

Рассмотрим основные ТТХ:

Характеристика	Показатель
Привод управления	гидравлический
Рабочая высота подъема полезного груза, м	22
Максимальный вылет стрелы, м	10
Максимальная грузоподъемность, кг	300
Время развертывания на макс. высоту, мин	2
Давление в гидросистеме, кг/см2	100
Скорость движения по маршруту, км/ч	до 60

Дополнительные преимущества

В целях обеспечения безопасности и эффективности работы оборудования, установленного на автовышке АГП 22, конструкторами предусмотрена синхронность и последовательность операций. В экстренных случаях для максимально быстрого спуска установлен дополнительный насос.

Все электрические кабели размещены во внутренних полостях стрелы и надежно защищены от возможных повреждений. Люлька укомплектована электрической розеткой, на которое подается напряжение 220 В.

Такое простое конструктивное решение понравилось всем пользователям, так как обеспечивает подключение ручных переносных электроинструментов.

В целом, предусмотренные для автовышки АГП 22 технические характеристики, инновационные решения и конструктивные особенности позволяют выполнять работы повышенной сложности на высоте с обеспечением максимальной безопасности для рабочего персонала.

Правила управления работой автовышки АГП 22

Основу управления автовышкой составляет специальная электронно-гидравлическая система. Это означает, что подает команды и управляет всем процессом перемещения стрелы и люльки электроника, а гидравлика выступает в роли средства для наиболее эффективного и максимально точного выполнения команд и операций.

Прежде чем приступать к работе, необходимо установить грузовое шасси на ровной площадке и зафиксировать его положение с помощью специальных выдвижных опор – аутригеров. Они обеспечивают дополнительную устойчивость транспортного средства на грунте и позволяют поддерживать платформу в неизменно горизонтальном положении.

Только после этого разрешается приступать к развертыванию установки. Работу гидравлики обеспечивает дизельный двигатель самого транспортного средства.

Для удобства и повышения эффективности работы оператора предусмотрена возможность управления устройством как с земли (с помощью выносного пульта дистанционного управления), или из самой люльки через закрепленный в ней пульт ДУ.

Такое решение позволяет максимально точно и безопасно приблизиться к объекту выполнения работ, что по достоинству оценено специалистами разных служб, использующих данное оборудование.

Оба пульта имеют специальные аварийные кнопки для безопасной блокировки гидросистемы. Кроме того, имеется дополнительная возможность запускать или глушить двигатель прямо высоты, используя дополнительную кнопку.

Это удобно в том случае, если водитель является одним из работников, а рабочий процесс требует длительного нахождения в статическом положении. При этом обеспечивается существенная экономия топлива и моторесурса без снижения уровня безопасности работников.

Видео обзор 35-летнего гидроподъёмника  АГП-22

Автогидроподъемник АГП-22 от компании «Коммунал-Авто»

Главная  /  Автовышки  /  Телескопические  /  АГП-22Т

Стоимость по прайс-листу

по запросу

Заказать коммерческое предложение

Рассчитать в лизинг

• Характеристики
• Описание
• Лизинг
• Доставка

Технические характеристики АГП-22Т
Наименование модели	АГП-22Т
Базовое шасси	ГАЗ-3302	Nissan Cabstar	ГАЗ-3309	ГАЗ-33081	Hyundai HD-78	КАМАЗ-43502	Урал-4320
Колесная формула	4х2	4х2	4х2	4х4	4х2	4х4	6х6
Число мест в кабине	3	3	2 / 5	2 / 5	3	2 / 3	3
Рабочая высота подъема, м	22

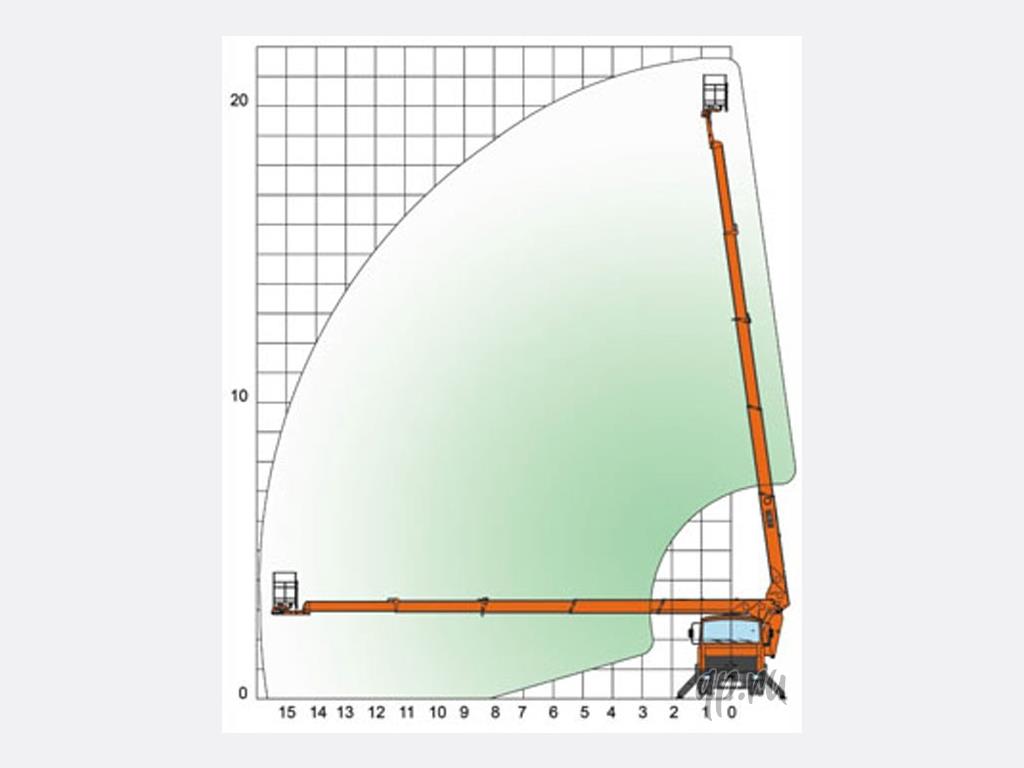

Вылет / Грузоподъемность	7,2м / 300кг (10,6м / 80кг)
Допускаемое рабочее напряжение при работе подъемника	До 1000В
Угол поворота стрелы	360 град.
Угол поворота люльки	± 60 град.
Электропитание в люльке	220В
Полная масса, кг	3500	3500	8180	6200 / 6300	–	12600	–
Габаритные размеры, мм
– длина	7470	6940	7830	7800 / 8735	6690	7900	8685
– ширина	2140	2500	2500	2340	2200	2500	2550
– высота	3170	3100	3350	3450	3100	3700	3600

Компания «Коммунал-Авто» предлагает телескопический автоподъемник АГП-22. Данная машина обладает широкой сферой применения. Она востребована среди рекламных, коммунальных и строительных предприятий и организаций, занимающихся обслуживанием фасадов зданий и воздушных сетей электропередач.

АГП-22 способен безопасно поднять человека на высоту до 22 метров, что сравнимо с высотой 7–11-этажного здания (в зависимости от высоты потолков в помещении). Рабочее оборудование (стрела и поворотное основание) закупается у известного итальянского бренда. Подъемник работает с помощью гидравлических механизмов. Они позволяют эффективно и точно управлять агрегатом.

Автовышка телескопическая (автогидроподъемник) АГП-22Т

АГП-22 доступен на различных колесных базах. Агрегаты устанавливаются на шасси ГАЗ, КАМАЗ, Hyundai, «Урал», Hino, Isuzu и Fuso. Благодаря этому клиент может выбирать машины, которые подойдут ему по техническим характеристикам ходовой части (гарантии, проходимости, расходу топлива, экологичности) и цене.

Сфера применения АГП-22

• Обслуживание воздушных электросетей. С помощью АГП-22 можно ремонтировать электрические сети, по которой идет напряжение до 1000 В, без отключения электропитания;
• Строительство, обслуживание фасадов зданий. АГП-22 дает возможность безопасно проводить отделочные работы и работы по мытью окон в высотных зданиях, различные монтажные операции;
• Реклама. С помощью автовышки АГП-22 можно монтировать бигборды, вывески и рекламные конструкции на здания.

Мы предлагаем широкий ассортимент техники, оперативную доставку и консультацию специалистов. Задавайте вопросы и заказывайте оборудование по телефону 8 (495) 669-39-77.

Лизинг –выгодное финансовое решение для расширения и обновления автомобильного парка!

Лизинговая компания приобретает технику и передает ее Вам в пользование на длительный срок за определенное вознаграждение. В течение срока договора Вы выплачиваете стоимость имущества, и машина переходит в Вашу собственность.

Подробнее о партнерских программах

Самовывоз.

Приобретенная техника может быть отгружена как с нашей стоянки по адресу: Московская обл., г. Балашиха, ул. Советская, д.35, так и с территории завода-изготовителя.

Доставка.

Доставка техники осуществляется силами нашей компании по территории всей России и других стран ЕАЭС.
