Автокран КС-35715: технические характеристики и устройство

Выберите ваш город

08.07.2018

Хотите, чтобы Ваша компания попала в рейтинг лучших 2019 года?

Содержание

• Устройство крана
• Основные преимущества
• Технические и грузовысотные характеристики
  • Видео по теме: Про краны — КС-35715

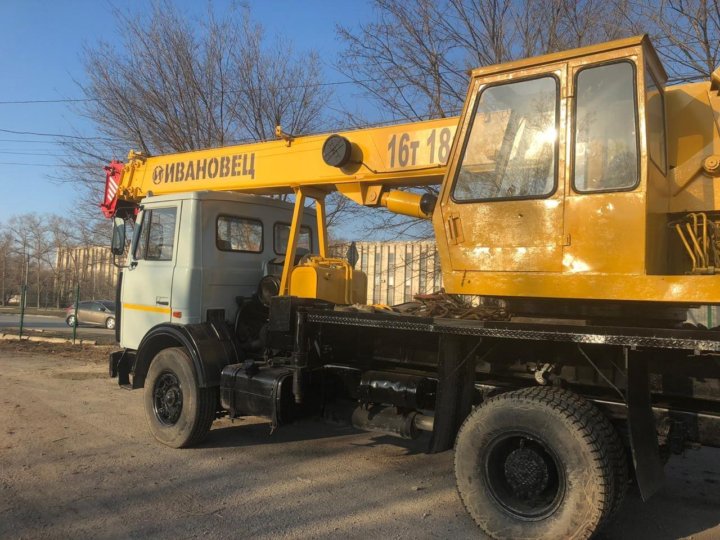

Автокран КС-35715 производится Ивановским автокрановым заводом в серийном масштабе. Оборудование используется для автоматизации монтажных, строительных работ и операций по погрузке-разгрузке. Работает в стесненных городских и бездорожных загородных условиях.

Устройство крана

Конструкция автокрана КС-35715 условно поделена на поворотную и стационарную рабочую части. Основные составляющие:

• несущие конструкции из металла;
• узлы привода;
• шасси с опорами, стойкой, гидравлическим оборудованием;
• поворотная часть с рабочей платформой, стреловой конструкцией, противовесами, кабиной оператора.

Поворотная и стационарная части крана КС-35715 соединяются опорно-поворотным механизмом.

Конструкция автокрана КС-35715

Основное рабочее устройство автокрана Ивановец КС-35715 – стрела телескопируемого типа, состоящая из трех секций. Последние сварены из стали с низким содержанием легирующих элементов и высокой прочностью.

Ивановец КС-35715 может дополнительно оснащаться решетчатым удлинителем на 9 метров. Грузозахватный орган – крюк для захвата. Его перемещение по вертикали реализуется с грузом лебедкой. Шасси МАЗ-5337 управляется с кабины водителя. Рычаги управления крановой установкой расположены и в кабине, и на раме шасси.

Приводы управления автокранов КС-35715

Джойстиками в кабине регулируются следующие операции, выполняемые автомобильным краном:

• вращение поворотной платформы;
• изменение угла наклона стрелового оборудования;
• перемещение крюка;
• выдвижение секций стрелы.

Устройства приводятся в действие гидравлическим приводом. Последний работает от двигателя базы шасси. Автокран работает на двух опорных контурах.

Основные преимущества

Автокран КС-35715 успешно эксплуатируется в коммунальном хозяйстве, строительстве малоэтажных зданий, на технологических и погрузочно-разгрузочных работах. Основные преимущества техники:

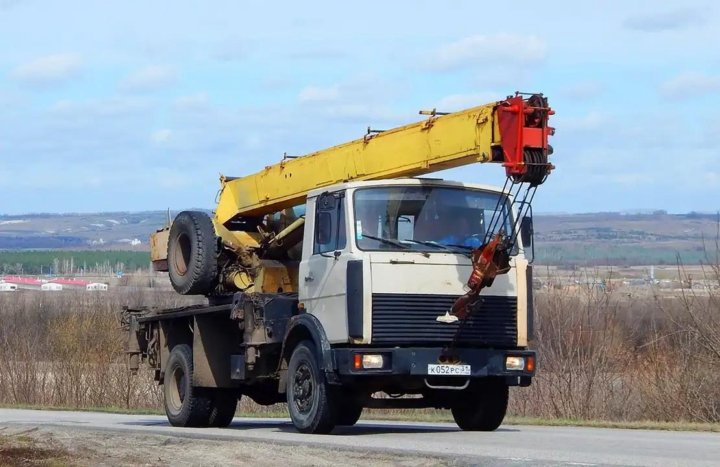

Автокран КС-35715

• простая конструкция;
• большой запас прочности;
• простота обслуживания и ремонта;
• доступность запчастей;
• гарантия длительной эксплуатации при соблюдении паспортных требований.

Шасси автокрана обладает оптимальной развесовкой по осям и маневренностью за счет короткой базы.

Приборы безопасности автокрана КС-35715 представлены ограничителем, регистратором крановых параметров, системой подачи сигнала и установки координат для работы в ограниченных условиях. Из кабины крановщика доступно аварийное отключение силовых агрегатов и подача сигнализации звуком или светом.

Технические и грузовысотные характеристики

Основные технические показатели автокрана:

Габариты автокрана КС-35715

• база автокрана – МАЗ-5337;
• формула колес – 4х2;
• двигатель – ЯМЗ-236НЕ2 на дизельном топливе;
• мощность – 230 лошадиных сил;
• самостоятельное передвижение – 60 км/ч;
• габариты – 10х2,5х3,85 м.

Грузовысотные параметры техники КС-35715:

• грузоподъемность – 16 тонн;
• грузовой момент – 48 тм;
• вылет и длина стрелового оборудования – 1,9-17 и 8-18 м;
• высота подъема + с гуськом – 9,1-18,4 и 25 м;
• темп перемещения груза по вертикали – 8,5 м/мин;
• посадочная скорость 0,2 м/мин.

Полная эксплуатационная масса оборудования согласно паспорту – 17,1 тонна.

Грузоподъемные характеристики автокрана КС-35715

Видео по теме: Про краны — КС-35715

Оставьте заявку на поиск лучшей цены

Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым вопросам и подберет лучшую цену в России

[block]

Adblock
detector

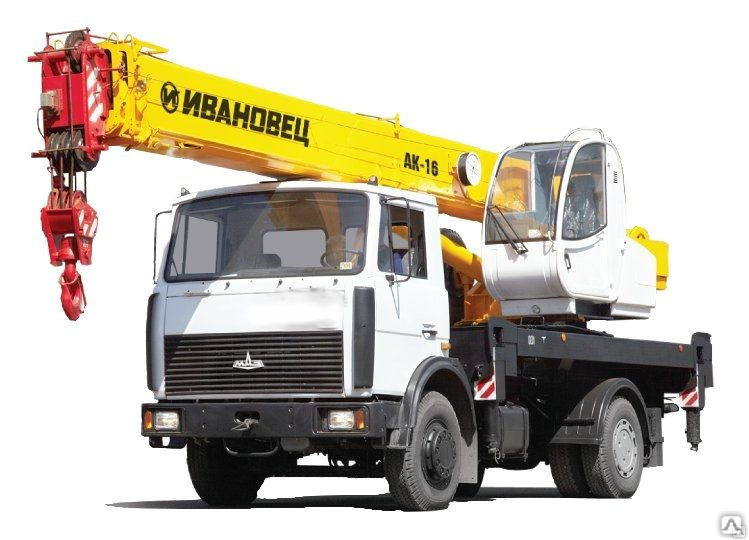

Автокран Ивановец КС-35715 МАЗ 533702 – Завод СпецАвтомобилей

Главная » Каталог Автомобилей » Спецтехника МАЗ » Автокраны МАЗ » Автокран Ивановец КС-35715 МАЗ 533702

Автомобильный кран КС-35715, грузоподъемностью 16 т, смонтирован на шасси МАЗ-533702 (4 x 2). Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Стрела — телескопическая трехсекционная. Выдвижение секций — гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек). Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях. Установленная в ограничителе телеметрическая память («Черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

Технические характеристики
Шасси
Базовое шасси                                                            МАЗ-533702
Колесная формула                                                     4 x 2
Двигатель                                                                 ЯМЗ-236НЕ2

Мощность двигателя, кВт (л.с.)                                  169 (230)
Подъемные характеристики
Грузоподъемность, т                                                  16
Грузовой момент, тм                                                  48
Вылет стрелы, м                                                        1,9 — 17,0
Высота подъема (с гуськом), м                                   9,1 — 18,4 (25,0)
Длина стрелы, м                                                       8,0 — 18,0
Длина гуська, м                                                         7,0
Скорость подъема (опускания) груза, м/мин                8,5
Подъемные характеристики
Скорость посадки, м/мин                                           0,2
Частота вращения, мин-                                            1 2,5
Скорость передвижения, км/ч                                   60
Габаритные размеры в транспортном положении
Длина, мм                                                                 10 000
Ширина, мм                                                               2 500
Высота, мм                                                                3 850
Полная масса с основной стрелой, т                           17,10
Распределение нагрузки на дорогу
Через шины передних колес, т. с                                 6,12
Через шины колес тележки, тс                                   10,98



Информацию по ценам, комплектациям, гарантийным срокам, а также срокам производства и поставки уточняйте у наших менеджеров по тел. 8 (831) 279-45-55 (многоканальный).
