Характеристики ДЗ-98. Обзор автогрейдера (грейдера) ДЗ-98 RM-Terex

• 1. Технические характеристики ДЗ-98
• 2. Масса
• 3. Двигатель
• 4. Кабина, рабочее оборудование
• 5. Габариты ДЗ-98
• 6. Техническое обслуживание
• 7. Модификации
• 8. Аналоги

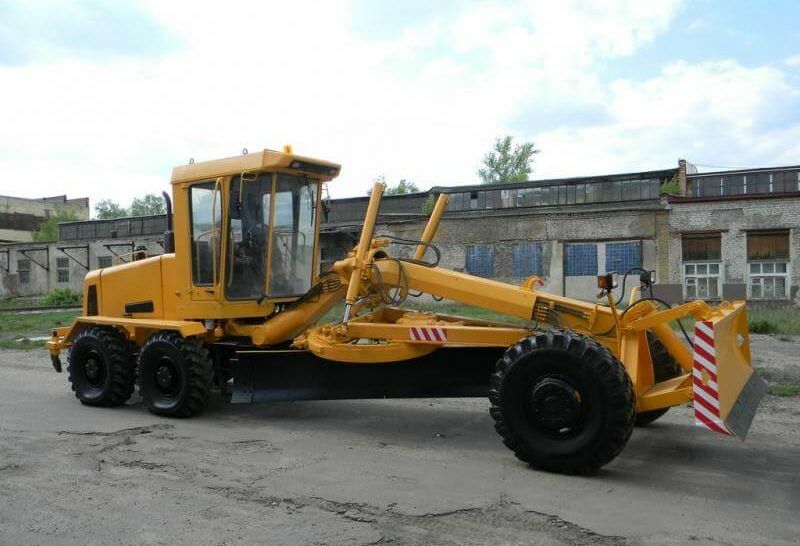

Источник фото: rm-terex.comФото ДЗ-98

Сборка автогрейдеров модели ДЗ-98 осуществляется на заводе “Челябинские строительно-дорожные машины” (ЧСДМ), входящем в настоящий момент в состав СП “РМ-Терекс”. Ранее предприятие, расположенное в Челябинской области, носило название “Завод им. Колющенко”.

За прошедшие десятилетия модель неоднократно проходила процесс модернизации. На рынке были доступны различные модификации автогрейдера. Текущая модель имеет индекс ДЗ-98В. Годовые объемы производства машины составляют до 300 экземпляров.

Технические характеристики ДЗ-98

Ниже приведены основные технические характеристики современной версии автогрейдера.

Модель двигателя	ЯМЗ-238НД3
Мощность двигателя	173 кВт
Скорость передвижения вперед/назад	41/49 км/ч
Трансмиссия, тип	механическая
Колесная формула	1х3х3
Топливный бак	345 л
Гидросистема автогрейдера (объем заправочной емкости)	150/170 л

Особенности модели – управляемый ведущий мост, возможность монтажа механической КПП с функцией переключения передач. Рулевая коробка регулируется. Количество передач и при движении вперед, и для заднего хода, одинаково – шесть.

Минимальный радиус поворота (приведено значение для случаев движения по сухой бетонированной поверхности) – 18 м. Уклон удержания автогрейдера стояночным тормозом – не менее 20%.

Масса

Эксплуатационная масса модели составляет 20 600 кг. Вес без дополнительного оборудования – 19 680 кг. Масса, приходящаяся на передний мост, – 5 660 кг, на средний и задний мосты – 14 020 кг.

Источник фото: rm-terex.comЭксплуатационная масса модели составляет 20,6 т

Двигатель

Устанавливаемый на автогрейдер двигатель сертифицирован по нормам Евро-2. Кроме стандартного на данный момент двигателя ЯМЗ-238НД3, встречаются экземпляры с ЯМЗ-236НЕ2. Мощность во втором случае ниже – 169 кВт.

Также существует версия ДЗ-98ВМ с дизелем Cummins M-11C265 (вырабатывает до 202 кВт).

Кабина, рабочее оборудование

ДЗ-98В имеет шестигранную кабину. Конструкторы предусмотрели возможность легкого демонтажа кабины, благодаря чему упрощается транспортировка машины. Система кондиционирования предлагается в качестве опции. Также покупатель может заказать систему демпфирования и/или функцию плавающего положения грейдерного отвала, автоматическую систему нивелирования.

Управление коробкой передач, мультипликатором, реверсом и передним мостом выполняется посредством механики. Управление сцеплением – механическое с гидроусилителем. За поворот передних колес отвечает гидравлика.

Источник фото: rm-terex.comФото ДЗ-98

В результате модернизации рамы появилась возможность устанавливать рыхлительное оборудование заднего расположения. В список доступных рабочих органов входят снегоочистительных отвал, рыхлитель переднего или заднего расположения, бульдозерный и грейдерный отвалы, путепрокладочное оборудование. Неполноповоротный отвал позволяет регулировать тяговое усилие посредством изменения его рабочей ширины, что, в результате, сокращает количество проходов.

Габариты ДЗ-98

Длина грейдерного отвала	4 100 мм
Высота отвала	700 мм
Вынос отвала	900 мм
Заглубление	500 мм
Ширина (отвал в транспортном положении)	3 220 мм
Высота (без проблесковых маяков) не более	4 000 мм
Продольная база	6 000 мм
Колея передних колес (узких / широких)	2 696 / 2 696 мм
Колея задних колес (узких / широких)	2 507 / 2 576 мм
Дорожный просвет (под отвалом в транспортном положении)	350 мм

Техническое обслуживание

Для облегчения процесса обслуживания предлагается автоматическая система смазки.

На автогрейдере ДЗ-98 установлены многодисковые колесные тормоза, работающие в масляной ванне. Данная версия не требует регулировки в процессе эксплуатации.

Модификации

Покупателям доступны модификации автогрейдера ДЗ-98 с механической или гидромеханической трансмиссией. Грейдерный отвал может быть полноповоротным или неповоротным.

Кроме этого, помимо обычного исполнения (от +45 до +40°С), производитель предлагает модификацию для регионов с тропическим климатом. Карьерная версия предполагает установку двух гидроцилиндров и шин размера 20,5-25. Данная модификация характеризуется более легким поворотом передних управляемых колес.

Аналоги

В числе аналогов от известных производителей можно назвать: Дормаш ДЗ-298, Брянский арсенал ГС-25.09, Кировец PP16G-V.



Автогрейдер Terex Dz 98 технические характеристики

Автогрейдер Terex Dz 98 используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I, II, III, IV категорий. Особенно целесообразно применение автогрейдеров ДЗ-98 при выполнении энергоемких земляных работ большого объема в особых дорожных условиях, как например:

• строительство и капитальный ремонт грунтовых и гравийных дорог;
• устройство в грунтовом полотне выемки под основание дороги;
• перемещение грунта в насыпь;
• очистка дорог и территорий от снежных заносов;
• разравнивание насыпного грунта и планировка поверхности;
• перемещение инертных материалов со стабилизирующими добавками при смешивании их на дороге;
• рыхление мерзлых и тяжелых грунтов, разрушение дорожных покрытий.

Автогрейдер TEREX DZ-98

Капотная система обеспечивает свободный доступ к двигателю и его системам. Двигатель соответствует экологическому классу Евро-2. Глушитель и воздухоочиститель располагаются в подкапотном пространстве.

Автогрейдеры ДЗ-98 изготавливаются в двух исполнениях в зависимости от климатических условий:

• обычное исполнение — для эксплуатации в средних широтах при температуре окружающей среды от минус 45 до плюс 40°С;
• тропическое исполнение — для эксплуатации в районах с тропическим влажным и сухим климатом.

Новая шестигранная кабина значительно увеличивает обзорность. Кабина легко снимается и монтируется обратно, что позволяет перевозить автогрейдер на низкорамном трейлере и в автофургоне. Значительно улучшена эргономика рабочего места оператора. Обеспечение комфортного микроклимата в кабине оператора за счет системы кондиционирования (опция).

Автогрейдер комплектуется надежной полноприводной трансмиссией 6/6 с карданным приводом переднего моста. Гидромеханческая трансмиссия (опция) обеспечивает более высокое тяговое усилие и плавность работы.

Карьерное исполнение автогрейдера (опция) с двумя гидроцилиндрами, что существенно облегчает поворот передних управляемых колес, шины размера 20,5-25.

Модернизированная рама позволяет устанавливать на автогрейдер рыхлительное оборудование заднего расположения.

Автогрейдер TEREX DZ_98 навесное оборудование

Технические характеристики автогрейдера Terex Dz 98

Тип двигателя — Дизельный

Пуск двигателя — стартерный
Модель двигателя при установке механической трансмиссии — ЯМЗ-238НДЗ | Мощность двигателя — 240 л. с/173 кВт | Номинальная частота вращения 1700 об\мин
Модель двигателя при установке ГМП — ЯМЗ-236НЕ2 | Мощность двигателя — 230 л.с/169 кВт | Номинальная частота вращения 2100 об\мин

Колесная формула — 1x3x3

Ведущие мосты — 3

Управляемый мост — Передний

Главная передача мостов — Одноступенчатая, коническая, без дифференциалов

Бортовые редукторы мостов — Одноступенчатые, цилиндрические, с внутренним зацеплением

Полуоси — Полностью разгруженного типа

Колесные тормоза — Многодисковые работающие в масляной ванне

Подвеска среднего и заднего мостов — Балансирная с реактивными штангами, обеспечивающая качание мостов в вертикальной плоскости

Подвеска переднего моста — Шарнирная, обеспечивающая качание моста в поперечной плоскости

Размер шин (дюйм) — 16,00-24 или 20,5-25

Давление в шинах — 0,23-0,28 МПа (2,3-2,8 кгс/см2)

Трансмиссия автогрейдера Terex Dz 98

Тип КПП — Механическая, с приводом на все колеса, с механизмом отключения переднего моста
Редуктор привода гидронасосов — Однорядный с упругой соединительной муфтой
Сцепление — Сухое, двухдисковое, постоянно замкнутое с гидросервированием его привода, с тормозком ведомого вала

Раздаточный редуктор — Однорядный для привода среднего и заднего мостов со стояночным тормозом

Стояночный тормоз — Дискового типа
Промежуточные передачи к мостам — Карданные

Количество передач автогрейдера:

• при движении вперед 6
• при движении назад 6

Скорости движения автогрейдера при номинальной частоте вращения коленчатого вала двигателя, при движении вперед:

• I передача — 4,2 км/ч
• II передача — 6,8 км/ч
• III передача — 10,5 км/ч
• IV передача — 16,5 км/ч
• V передача — 27,0 км/ч
• VI передача — 41,0 км/ч

Скорости движения автогрейдера при номинальной частоте вращения коленчатого вала двигателя, при движении назад:

• I передача — 5,2 км/ч
• II передача — 8,2 км/ч
• III передача — 12,5 км/ч
• IV передача — 20,5 км/ч
• V передача — 32,0 км/ч
• VI передача -48,5 км/ч

Минимальный радиус поворота при движении по сухой бетонированной поверхности — 18 м

Уклон удержания автогрейдера стояночным тормозом — не менее 20 %

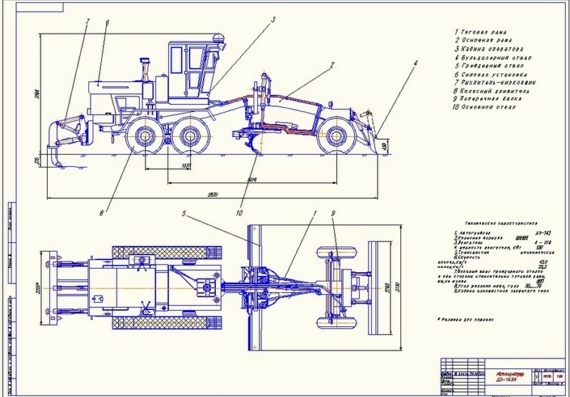

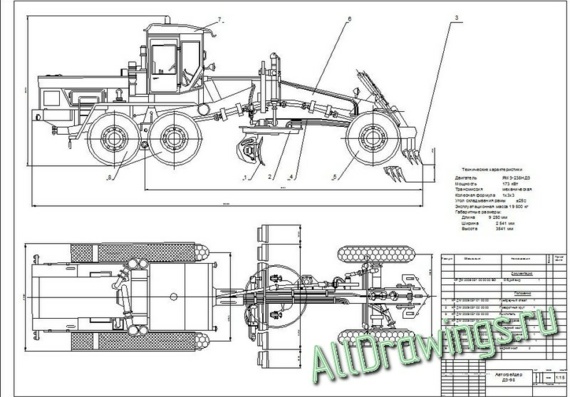

Автогрейдер TEREX DZ_98 габаритные размеры.

Управление автогрейдера Terex Дз-48В

Управление коробкой передач, мультипликатором, реверсом и передним мостом — механическое

Управление ГМП — контроллер (рукоятка управления)

Управление сцеплением — механическое с гидроусилителем

Управление поворотом передних колес — гидравлическое

Управление тормозами:

• Колесными — пневматическое
• Стояночным — механическое

Управление рабочими органами гидравлическое

Электрооборудование автогрейдера Terex Dz 98

Напряжение — 24В
Мощность стартера — 11.2 л.с. /8.2 кВт
Аккумуляторные батареи:

• тип — 6СТ-190А
• количество — 2

Вместимость заправочных ёмкостей автогрейдера ДЗ-48В

Топливный бак — 345 л
Система охлаждения и подогрева двигателя — 72 л ; 50 л
Система смазки двигателя — 32 л
Гидросистема автогрейдера — 50/170 л
Коробка передач, редуктор привода гидронасосов, раздаточный редуктор — 35 л
Главная передача заднего, среднего мостов (каждого) — 7 л

Главная передача переднего моста — 15 л
Бортовой редуктор переднего моста (каждый) — 8,6 л
Колесный тормоз — 3,6 л
Предохранитель пневмосистемы против замерзания — 0,2 л
Редуктор поворота отвала — 3 л

Опции, устанавливаемые по дополнительному заказу:

• Пропорциональная гидросистема с регулированием по нагрузке (LS-система) обеспечивает экономию топлива
• Сервоуправление рабочими органами (джойстики) и дублирование рулевого управления на левом джойстике (только для LS-системы)
• Система демпфирования грейдерного отвала (гидравлическая с вкл/выкл из кабины)
• Плавающее положение грейдерного отвала
• Передний мост с 2-мя гидроцилиндрами и рулевой насос увеличенной производительности
• Автоматическая система нивелирования LEICA (2D и 3D)
• Модуль ГЛОНАСС
• Автоматическая система смазки шарниров рабочих органов LINCOLN
• Камера заднего вида обеспечивает визуальный контроль рыхления
• Модуль подключения мобильного гидроинструмента типа DYNOSET
• Дополнительный проблесковый маяк
• Дополнительное рабочее освещение на 4 стороны
• Подогрев топливного фильтра
• Магнитола с MP3, USB 2. 0
• Сиденье водителя с подогревом и пневмоподвеской
• Подогрев зеркал заднего вида

Автогрейдер ДЗ-98

Автогрейдер ДЗ-98

Общественный корпорация Михневский ремонтно-механический завод

Автогрейдеры:

Главная > Оборудование > Автогрейдеры Автогрейдер ДЗ-98. Дополнительные аксессуары:    – передний бульдозерный отвал;    – оборудование для прокладки пути;    – рыхлительное оборудование;    – снегоуборочная техника. Данное оборудование предназначено для: шлифовка и профилирование основания; выравнивание грунта, гравия или щебня при строительстве и ремонте грунтовых дорог. Его также можно использовать для очистки от снега и льда. Технические характеристики Значения Двигатель ЯМЗ-238-НД2 Мощность двигателя, киловатт (л.с.) 198 (269.5) Длина планировочного ножа, мм 2470 Габаритные размеры, мм 10320x3020x3950 Масса, кг 19 500

Русский версия gif”> Поиск Введите одно или несколько ключевых слов Услуги, предлагаемые нашим клиентам Здесь вы можете оформить заказ или задать вопрос нашим специалистам. Адреса электронной почты для отделов продаж: отдел машиностроения [email protected] отдел электрооборудования [email protected] Адрес и схема проезда Адрес и схема проезда Услуги, предлагаемые нашим клиентам gif” valign=”top”>

Продается автогрейдер ДЗ-98. Доставка по всему миру из России.

Свяжитесь с нами, чтобы заказать B10M

Челябинский завод дорожно-строительных машин выпускает автогрейдер ДЗ-98 – вездеход, обладающий большой мощностью и работоспособностью в самых неблагоприятных климатических условиях и труднопроходимой местности. Низкие температуры никак не могут повлиять на возможность выполнения поставленных задач, благодаря рукавам высокого давления из морозостойкого материала, выдерживающего температуру до -50°С.

Спецтехника этого производителя имеет большой вес, благодаря чему оказывает большое давление на грунт. Вес автогрейдера ДЗ-98 составляет около 20 000 кг, что характерно для всей продукции российских компаний. Несмотря на огромный вес, который специалисты считают единственным недостатком, машина получилась чрезвычайно маневренной и универсальной в широком спектре задач , что делает ее уникальной, несмотря на сложность конструкции.

Конструктивные особенности

Среди ряда его характеристик можно отметить следующие:

• Автогрейдер ДЗ-98 имеет 3 рабочих места, посередине, спереди и сзади.
• Имеет широкую и узкую колею передних и задних колес.
• Длина продольной базы 6 м.
• Оснащен дизельным двигателем мощностью до 240 л.с. Имеет электростартер или предпусковой подогреватель.
• Имеет высокий дорожный просвет, от 350 до 615 мм (от просвета под отвалом до просвета под передней осью).
• 6 передач переднего хода (скорость от 3,5 до 41 км/ч), 6 передач заднего хода (от 4,22 до 47 км/ч).
• Характеризуется коротким тормозным путем на сухом асфальте – менее 14 м при скорости 30 км/ч, а также – 41 метр при торможении аварийной системой на аналогичном скоростном режиме, при выходе из строя одной из цепей ( предусмотрено конструкцией).
• Радиус поворота 18 м, если поверхность сухая и ровная, а это хороший результат для такой базы.
• Может работать с отвалом, подборщиком и другими насадками.
• Оснащен гидромеханической трансмиссией, а также большим количеством комплектующих импортного производства, к которым относятся турбокомпрессор и фильтры Deutz (Германия), тормозная система (Италия) и др.

Оборудование общего назначения и навесное оборудование

Автогрейдер ДЗ-98 разработан на заводе Колющенко в Челябинске и запущен в серийное производство в 1972 году. С тех пор он получил широкое распространение, как в Российской Федерации, так и на территории СНГ.

Имеет шесть колес и используется для планирования и выравнивания неровной поверхности. Машина широко используется в дорожном строительстве, уборке снега, перемещении сыпучих материалов, строительстве насыпей. За годы эксплуатации автогрейдер зарекомендовал себя как надежный. Он неприхотлив, функционален, обладает высокой устойчивостью к негативным факторам (экстремальным температурам, пыли, влажности, атмосферному давлению).

Оборудование, которым оснащена машина, имеет гидравлическое управление, имеет функции поворота в плоскостях и подъема/опускания.

Доступные приспособления:

• Поворотный нож.
• Устройство захвата или отрывания.
• Гусеничный механизм.
• Инструмент для уборки снега.

Гидравлическое, механическое, пневматическое оборудование ДЗ-98

В состав конструкции входят элементы, относящиеся к управлению гидрооборудованием (шестеренные насосы и гидроцилиндры, являющиеся исполнительными механизмами), механическая часть, проверенная годами службы, т.к. а также пневматические элементы тормозной системы.

Дизельный двигатель мощностью от 173 до 202 кВт. Ходовая часть снабжена тремя осями: передней сразу за отвалом, задней и еще одной, расположенной посередине между ними. Использование гидромеханической трансмиссии позволяет отключить кардан переднего моста, работа которого автономна и не зависит от двух других. В коробке передач используется механизм мультипликатора, благодаря чему можно получить 6 значений крутящего момента при движении в любом направлении.

Редуктор, механизм сцепления и редукторы приводов гидронасосов выполнены в едином блоке с общей системой смазки. Гидравлика предназначена для управления исполнительными органами, сцеплением, движением грейдера, в том числе и колесами передней оси.
