ДЗ-122 () (ДЗ-122, ДЗ-122А)- описание, характеристики, история.

Автогрейдер предназначен для:
– Производство планировочных работ при строительстве насыпей и выемок земельного полотна автомобильных и железнодорожных дорог;
– планеровка площадей и поверхностей;
– устройство корыта для слоев дорожной одежды;
– смешивание грунтов с добавками органических и минеральных вяжущих материалов на полотне дороге;
– ремонт и содержание дорог и обочин;
– очистка дорог от снега;



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Муфта сцепления	Двухдисковая, постоянно замкнутая
Коробка передач	Гидромеханическая
Задний мост:главная передача	Двухступенчатая
Тормоза рабочие	Колодочные на все ведущие колеса, двухконтурные гидроуправляемые, с гидроусилителем
Тормоз стояночный	Колодочный, с гидравлическим управлением
Управление рабочими органами	Гидравлическое / механическое
Рулевое управление	Гидростатическое
Управление муфтой сцепления	Механическое с гидроусилителем
Тип ходовой части	С пневматическими колесами
Колесная схема	1-2-3
Размер шин, дюйм	14-20
Количество шин	6
Тип рамы	Шарнирно-сочлененная
Угол складирования рамы в обе стороны, град	До 30
Смещение колес переднего моста относительно заднего, мм	До 2000
Скорость движения, км/ч:
– вперед	I – до 7,4; II – до 13,4; III – до 25,4; IV – до 43,0
– назад	I – до 7,7; II – до 25,2
Длина, мм	10150
Ширина, мм	2500
Высота, мм	3550
Масса эксплуатационная, кг	14600

Рабочее оборудование:

Грейдерный отвал: основной рабочий орган автогрейдера, который имеет универсальную установку в пространстве для производства работ, специфичных для автогрейдера.

• длина, мм: 3744
• высота (по хорде), мм: 632
• угол резания, град: до 30–70
• угол срезаемого откоса, град: до 90
• боковой вынос отвала в обе стороны, мм: до 800



Бульдозерный отвал: бульдозер автогрейдера используется для продольного перемещения грунта и других дорожно-строительных материалов, на отсыпке небольших насыпей, на засыпке небольших ям или котлованов и траншей, а также на других работах, связанных с планировкой. В зимнее время бульдозер может быть эффективно использован на очистке снега.

• длина, мм: 2527
• высота, мм: 860



Кирковщик: кирковщик предназначен для вскрытия плотных грунтов, изношенного полотна дороги, скалывания льда и прочих работах связанных с изменением плотности дорожно-строительных материалов.

• ширина киркования, мм: 1318
• глубина киркования, мм: 260
• число зубьев: 3



Автогрейдер дз-122 – ООО «ЧелТракСнаб», Челябинск

Автогрейдер ДЗ-122 – многоцелевая машина, используемая при проведении строительных, дорожных и прочих видов работ связанных с перемещением, разравниванием грунта, с профилированием откосов. Также ДЗ-122 применяют при расчистке территорий от снега.

Цена: Уточняйте у менеджера

Отправить запрос

Выгодные условия приобретения спецтехники

Большой выбор моделей для разных задач

Оригинальная спецтехника от ведущих производителей

Основным рабочим органом автогрейдера ДЗ-122 является отвал с ножом, установленного на раме машины. Отвал дз-122 подвижен – его можно поднимать, отпускать и поворачивать в разных плоскостях.

Автогрейдеры ДЗ-122 предназначены для использования на грунтах 1 и 2 категории без необходимости предварительного рыхления. Если плотность грунта, с которым предстоит работать, больше – необходимо рыхление. ДЗ-122 – крайне надежная машина, способная эффективно работать в сложных климатических условиях.

По желанию заказчика возможна установка как минимум трех вариантов двигателей. Эта возможность обусловлена удобством для потребителя: если у него есть уже парк техники, оснащенный определенными типами двигателей, то ему проще эксплуатировать технику с идентичными двигателями.

Гидромеханическая трансмиссия позволяет осуществить загрузку двигателя в наиболее экономичном режиме, облегчить работу оператора за счет снижения частоты переключения передач.

Передний мост
Конструкция обеспечивает качание балки моста до 15° в обе стороны. Наклон колес до 20° влево или вправо, угол поворота колес до 45°. В сочетании с максимально повернутой рамой, наклоном и поворотом колес автогрейдер имеет радиус поворота до 6.8 м по наружному колесу.

Задний мост
Балансирная тележка типа тандем с самоблокирующимся дифференциалом и встроенными дисковыми тормозами в масляной ванне на каждое колесо (Германия).

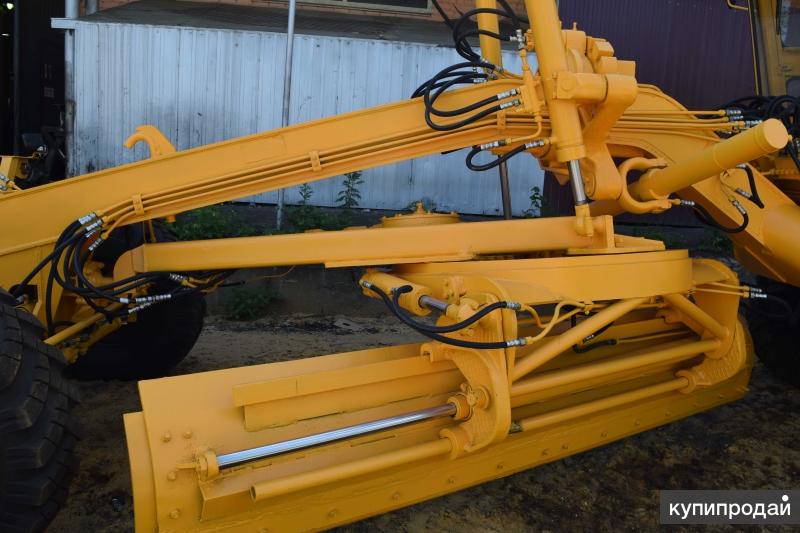

Основное рабочее оборудование автогрейдера дз-122 — грейдерный отвал, который состоит из отвала, тяговой рамы и кронштейнов изменения угла резания. Отвал изготавливается из легированной стали, со сменными ножами. Тяговая рама представляет собой цельносварную коробчатую конструкцию. Поворотный круг изготовлен из цельной поковки. Зубчатый венец сменного типа с зацеплением по внутреннему диаметру. Дополнительное рабочее оборудование представлено рыхлителем и бульдозерным отвалом.

Рабочее давление в гидросистеме 16 МПа. В гидросистеме рабочего оборудования в качестве распределительного устройства рименяются два моноблочных гидрораспределителя (Италия), соединенных между собой последовательно. Предохранительный клапан отрегулирован на давление 16 Мпа (160 кгс/см2).

Дисковые тормоза в масляной ванне на каждое ведущее колесо. Управление гидравлическое с гидроусилителем, с двумя независимыми контурами на каждую ось заднего моста. Имеется резервный (аварийный) тормоз, срабатывает при отключении насоса гидросистемы рабочего оборудования. Комплектуется тормозной педалью с гидроусилителем итальянского производства.

---

В разделе «Автогрейдеры» Вас может заинтересовать следующая продукция:

Автогрейдер дз-98

Автогрейдер ДЗ-143

Автогрейдер ДЗ-180

Автогрейдер ДЗ-122Б (ДЗ-180)

Автогрейдер ДЗ-122Б (ДЗ-180)

Общественный корпорация Михневский ремонтно-механический завод

Автогрейдеры:

Главная > Оборудование > Автогрейдеры Автогрейдеры ДЗ-122Б, (ДЗ-180) имеют значительно измененную конструкцию кабины, капота двигателя и бампера; шарнир рамы имеет угол складывания до 30 градусов. Вылет колес передней оси относительно задней оси – до 2000 мм. Капот с газовыми пружинами обеспечивает легкий доступ к силовому агрегату для обслуживания. Аккумуляторная батарея расположена в круглом бампере и легкодоступна для обслуживания. Рулевой механизм со сменным зубчатым венцом обеспечивает надежность оборудования. Подвеска допускает отклонение лопасти по полному кругу в обе стороны на угол до 9°.0 градусов. Данное оборудование предназначено для: земляные и отвалочные работы при строительстве и содержании дорог; насыпь, выравнивание и транспортировка земли, гравия или щебня; устройство канав, боковых водостоков и канав; уборка снега и льда Технические характеристики: ДЗ-122Б ДЗ-180 Двигатель А01М А01МС Мощность двигателя, киловатт (л. с.) 100 135 Планировочный отвал, мм    длина    высота    боковой прогиб 3744 630 800 3740 630 800 Масса, кг 14 600 13 500
