Асфальт и асфальтобетон: в чем разница?

Разными эксплуатационными свойствами обладает асфальт и асфальтобетон. В чем разница можно разобраться на основе детального анализа показателей и характеристик. Асфальтобетон – модифицированный состав. Он содержит компоненты для дополнительной прочности и надежности. Материалы имеют много схожих черт. Одинакова также сфера их использования.

Особенности и основные характеристики асфальта

Чтобы ответить на вопрос, чем отличается асфальт от асфальтобетона, необходимо в отдельности разобраться с каждым из этих материалов.

Люди ассоциируют асфальт с автомобильной дорогой или тротуаром. Материал может быть искусственным или натуральным. Параметр определяется в зависимости от содержания битума который находится в диапазоне от 13 до 75%.

Асфальт – это смесь битума, гравия и песка, которая применяется в строительстве чаще всего. В искусственный вариант добавляют минеральный порошок.

Главное отличие асфальта от асфальтобетона состоит в том, что в последний вариант принято добавлять искусственные компоненты.

Сфера использования асфальта:

  • Основное покрытие дорог со средне нагрузкой.
  • Благоустройство тротуаров и детских площадок.
  • Выравнивание площади дома.

Асфальт может применяться и не по назначению. К примеру, из него делают лавки, печати гравюр и лаков.

Преимущества использования асфальта:

  • Влага остается на поверхности. Она не мигрирует по ней, поэтому не может уменьшить плотность. Для уплотняемых асфальтобетонов данное свойство не характерно.
  • Асфальт отличается большей адгезией. Асфальтобетон получают посредством воздействия высокой температуры, приводящей к нежелательному спеканию. Дополнительно приходится использовать рулонный материал для повышения гидроизоляции. Асфальт функционирует как системное покрытие. В нем нет пролетов. Она также применяется для мостовых сооружений.
  • Материал прослужит долго даже при условии постоянной нагрузки. Асфальт не пострадает от воздействия частот разного уровня. Жизненный цикл конструкции напрямую зависит от толщины слоя.
  • Демпфирование – колебания автоматически гасятся в поверхности.
  • Материал не подвержен коррозии. На его поверхности не могут размножаться бактерии. Он состоит из экологически чистых материалов.

Если стоит выбор асфальтобетон или асфальт, то выбирать нужно после тщательного анализа требований к будущей поверхности. К примеру, первый вариант материала водонепроницаем и более долговечен. Он получил такие свойства благодаря добавлению модифицированных термоэластопластов. Материал по устойчивости в несколько раз превышает битум.

Недостатки использования обычного асфальта:

  • Состав прослужит долго только в случае правильного замешивания.
  • Для укладки требуется специальная тяжелая техника.
  • Высокая себестоимость доставки, погрузки и разгрузки материала.
  • Отсутствие сопротивления пластического колебанию. Такая характеристика фиксируется при технических ошибках или отсутствии опыта работы в данной области у строителей.
  • Повышенный риск образования трещин в поверхности в холодное время года.
  • Повышается хрупкость материала при увеличении температуры воздуха.

Особенности и основные характеристики асфальтобетона

Материал имеет широкую сферу применения. Он ориентирован не только на создание покрытий дорог. Асфальтобетон получают посредством тщательного перемешивания битума и химических компонентов.

Для укрепления смеси добавляют инертные вещества. Они позволяют поверхности не деформироваться даже в случае сильной нагрузки. Асфальтобетон характеризуется твердостью и прочностью. Для повышения данных свойств используется щебень, гравий и песок.

Если рассматривать асфальтобетон, то его главное отличие от асфальта – возможность тщательного уплотнения. Характеристика достигается посредством искусственных добавок. Материал уже полностью уплотнен перед началом работ. Отличие между материалами также заключается в способе укладки и необходимом оборудовании. Без их наличия невозможно начать дорожные работы.

Существуют холодные смеси. Они набирают прочность при остывании поверхности. Затвердевание получается посредством устранения их состава углевода. Он входит в немедленную связь с воздухом и начинает испаряться. Химическая реакция происходит между добавками и битумов. Благодаря этому удается получить прочное покрытие. Оно обладает следующими преимуществами:

  • Ремонтные работы производятся в любое время года.
  • Ремонт ям не требует наличия специальной тяжелой техники или оборудования.
  • Дороге не нужно время для сушки. После окончания работ по ней сразу же пускают транспорт.
  • Широкое распространение и ассортимент материала. Для удобства использования производитель фасует смесь в пластиковые мешки. Вес составляет 25 и 30 кг. Это очень удобно, комфортно и выгодно.
  • Максимальный срок годности составляет год.

Асфальтобетон характеризуется также рядом недостатков:

  • У холодного варианта смеси повышена водонепроницаемость. При использовании горячего варианта показатель снижается в три раза.
  • Покрытие страдает от сдвиговых нагрузок. От воздействия образуются волны.
  • Высокая стоимость в сравнении с обычным асфальтом.

Выбор сферы использования

Асфальтобетон и асфальт, отличия которых заключается в эксплуатационных свойствах, подбираются под условия. К примеру, второй вариант целесообразно использовать на поверхности со средней нагрузкой. Такое покрытие подойдет для пешеходных дорожек и тротуаров. От веса человеческого тела создается небольшая нагрузка. Асфальт также применяется на дорогах с минимальным движением транспорта. На них не должны регулярно ездить грузовые или тяжелые механизмы.

Асфальтобетон специально создан для крупных трасс и магистралей. Благодаря ему удается связывать удаленные города России. Поверхность не пострадает даже от регулярного движения по ней грузового транспорта. Выбоины и ямы появляются только в случае ДТП, а не от износа. Ремонт покрытия производится в любое время года. Холодная смесь быстро застывает и прослужит долго.

В крупных городах дороги также делают из асфальтобетона. Они не требуют регулярного обслуживания и сохраняют внешние характеристики. В данном вопросе сложно провести сравнение с асфальтом. Он может пострадать даже от незначительного воздействия. Потребуется дорогостоящий ремонт. Его проводят только в теплую, не дождливую погоду.

Асфальт и асфальтобетон используются для создания пространства, по которому будут передвигаться люди и машины. Второй вариант смеси обладает лучшей износостойкостью и сроком службы. Однако асфальтобетон стоит дороже. Его следует выбирать для поверхности, если на нее будет оказываться значительная нагрузка в период эксплуатации.

Асфальта достаточно для пешеходных и велосипедных дорожек. Он прослужит долго на маленькой улице. Нет смыла переплачивать, если движение будет минимальным. Покрытие сложно ремонтировать в холодное время года. Работы целесообразно выполнять только летом.

betonov.com

Все об асфальтобетоне: состав, использование, ГОСТы

От дорожного покрытия требуется прочность и надежность, оно должно выдерживать многотонную нагрузку и не деформироваться под воздействием природных явлений. Асфальтобетон обладает именно такими свойствами и поэтому используется при строительстве дорог. Асфальтобетонная смесь различается по составу, каждый вид предназначен для определенных дорожно-строительных работ. «Все об асфальтобетоне: состав, использование, ГОСТы» — так звучит тема данной статьи.

Общие сведения об асфальтобетонной смеси

Во всем мире асфальтобетон является самым оптимальным материалом для создания и ремонта пешеходных и проезжих зон, территорий при аэродромах и взлетных полос. Качество покрытия зависит от многих факторов: соблюдены ли технологии укладки и состава смеси, добавляются ли в нее дополнительные компоненты, повышающие стойкость и пластичность материала. Основу асфальтобетонной смеси составляют измельченный в крошку гравий (или щебень) и песок, связывает эти компоненты битум. Подбор компонентов неслучаен, каждый отвечает за определенные задачи:

  1. Битум исполняет роль «клея», связывающего твердые и сыпучие компоненты. Получить битум можно при разработке природных асфальтовых залежей или путем химического синтеза нефтепродуктов.

  1. Щебень и песок заполняют пустоты, усиливая конструкцию и обеспечивая ее долговечность. Если данных компонентов в смеси недостаточно, асфальт не держит форму уже на этапе укладки, а в дальнейшем механическая прочность становится еще меньше.

Внимание! Слишком большое количество щебня и песка также пагубно для состава асфальтобетона. В этом случае покрытие крошится и быстро изнашивается.

  1. Минеральный порошок получают при размалывании известняка, шлаков и доломитов. Он необходим для придания битуму меньшей текучести. Кроме того, порошок позволяет существенно сократить расход битума.

Нужно отметить, что асфальтобетонные смеси используются не только для создания нового дорожного полотна, литой асфальт подходит для ремонта – он не требует уплотнения и выравнивания и не создает перепадов с уровнем старого покрытия.

Современные технологии изменили асфальтобетон

Современный мир диктует свои правила. Ремонт дорог (или укладка новых) желательно проводить быстро, без погрешностей и делать это в любую погоду. Литой асфальтобетон отвечает всем требованиям. Соответствующий ГОСТ Р 54401-2011 регламентирует технологию укладки без уплотнения.

Пластичность смеси обеспечивается ее высокой температурой – 190 и повышается за счет еще большего нагревания.

Состав включает большее количество полимерных добавок и битума, но при этом уменьшается доля минералов, что минимизирует зернистость. Повышенная тягучесть позволяет не уплотнять смесь.

Для связки всех компонентов литого асфальта применяется полимерно-битумная смесь. Она также усиливает покрытие, наделяя его повышенной износостойкостью, не допуская быстрого появления трещин в течение эксплуатации.

Важно! Только неукоснительное соблюдение технологии производства литого асфальтобетона позволит получить прочное покрытие. Любое нарушение состава ведет к изменению свойств.

Декорирование дорожных покрытий, тротуаров, площадок

Асфальтобетон может использоваться не только для стандартных типов покрытий, но и при создании особого дизайна пешеходных зон. С помощью цветного асфальта наносится разметка на проезжей части.

Нестандартный вид покрытия получается путем тиснения или рифления, цвет придают минералы и цветные инертные материалы. Яркость оттенков регулируется осветлением битума или использованием искусственного.

Главным недостатком данной технологии является ее высокая стоимость. Для сокращения расходов цветные гранулы не добавляются в основную смесь на стадии изготовления. Крошку втирают в верхний слой уже положенного, но не застывшего асфальта.

Физико-механические характеристики

ГОСТ 9128-97 фиксирует нормативы физических параметров, соблюдение которых влияет на качество полученной асфальтобетонной смеси:

  1. Плотность состава варьируется в зависимости от типа песка. Шлаковый дает плотность 2300 кг/м3, а кварцевый — 2100 кг/м3. Как видно, шлаковый песок лучше уплотняет смесь. Данные показатели важны при количественных расчетах материала перед его изготовлением.
  2. Нормы расхода материала при укладке прописаны в СНиПе 3.06.06-88.

ГОСТ 9128-97 регулирует вес смеси, он не должен превышать 2000-2200 кг/м3.

Важно! Возможны погрешности ввиду геодезических особенностей участка и используемой марки асфальта.

Расход дорожной смеси

При выведении средней величины расхода материала учитываются толщина слоя и площадь участка, структура исходной и конечной поверхностей.

Основная формула для горячего материала выглядит так:2 участка требует 25 кг асфальтобетона для укатки слоя толщиной 1 см.

Расход холодного асфальтобетона выше в 4 раза, но это компенсируется его эксплуатационными характеристиками и особенностями укладки.

Несмотря на наличие формулы и регулирующих стандартов, расчеты объемов производятся специалистами после тщательного изучения участка. Нередко требуется лично посетить место будущей стройки, чтобы учесть все геодезические нюансы.

Прочный асфальтобетон с низкой себестоимостью

Продлить срок службы часто используемого дорожного покрытия (например, трасса между городами) можно путем долевого изменения состава классической асфальтобетонной смеси. Увеличение количества измельченного щебня повышает износостойкость полотна и усиливает сцепление. ГОСТ 31015-2002 определяет пропорциональную составляющую щебня, она может доходить до 80%. Также в состав добавляется мастика, ее доля составляет до 7,5%. Для снижения расхода материала используются целлюлозосодержащие добавки.

Основные составляющие заявлены в названии: «щебеночно-мастичный асфальтобетон», укладка производится в горячем виде. Высокое качество дорожного полотна из ЩМА является причиной приоритетного использования именно этой смеси для укладки международных трасс и взлетных площадок аэропортов.

Что входит в состав асфальтобетона?

Состав смеси предусматривает пропорциональные изменения в зависимости от характеристик строящегося участка и используемого на нем асфальтобетона.

Вяжущее вещество

Для связки сыпучих компонентов применяется смолоподобный продукт – битум. Каждая марка асфальта предусматривает свою величину, но не более 6% битума на всю смесь. Задача битума в обеспечении прочности, пластичности и влагостойкости дорожного покрытия.

Использование битума в разных пропорциях приводит к получению асфальтобетонной смеси с различными характеристиками. Делается это для облегчения работы с материалом в разных климатических зонах, а также для повышения прочности готового дорожного полотна.

Битум может быть вязким или жидким. При нагревании материала вязкость уменьшается. Жидкий битум используется в зимнее время. Добавляются растворители и присадки, которые возвращают битум в вязкое состояние при затвердевании.

Каменный наполнитель

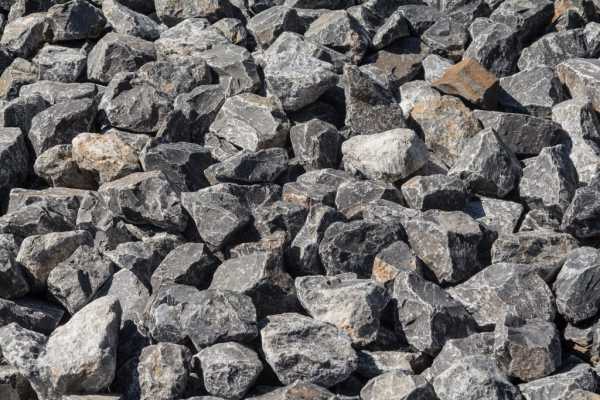

Основа любой асфальтобетонной смеси – это различный по фракциям щебень и гравий. На консистенцию влияет каждая мелочь: размер и форма камней, их происхождение, характеристики сопротивляемости. Не последняя роль у процентного соотношения компонентов.

  • Осадочные и метаморфические породы подходят для производства материалов высокой плотности.
  • Щебень из шлака или гравия невозможно использовать для высокоплотного слоя покрытия.

Зерновой состав тщательно проверяется. Соотношение зерен по диаметру, процент пыли и глины в составе влияет на качество покрытия. Недопустимо чрезмерное количество пластинчатых или игольчатых зерен. Согласно ГОСТу 8267, а также ГОСТу 3344 процентное содержание таких зерен не должно превышать 15% для плотной смеси, 25% для типа Б и 35% для типа А.

Песок

Нормативные данные прописаны в ГОСТ 8736. Песок обязательно входит в состав любой разновидности асфальтобетонной смеси. При том одинаково возможно использование отсева или карьерного материала.

  • В зависимости от необходимой пористости используется материал разного класса прочности, чем выше пористость, тем ниже класс: от 800 или 1000, до 400.
  • Глина в смеси влияет на морозостойкость, поэтому диаметр таких частиц не превышает 0,16 мм. Плотные смеси допускают содержание до 0,5 %, а пористые 1%.

Минеральный порошок

Цементная пыль применяется для заполнения мельчайших пустот в асфальтобетоне для обеспечения прочности покрытия. Зерна в размере не превышают 0,074 мм. Основные производители этого компонента —  цементные и металлургические предприятия. Материал собирается при помощи системы пылеуловителей. ГОСТ 16557 регламентирует основные характеристики.

Дополнительные компоненты

Изменение классического состава возможно для придания асфальтобетону специфических особенностей. В этом случае добавляются компоненты, которые можно разделить на 2 типа:

  1. Специально разработанные для стабилизации или продления срока эксплуатации, пластификаторы. Этот тип компонентов дороже.
  2. Вторичное сырье, например, переработанные покрышки и сера. Стоимость таких компонентов ниже.

Как проходит производство асфальтобетонных смесей?

Прежде, чем приступить к производству смеси, проводится анализ будущего покрытия согласно его основному назначению. Состав асфальтобетонной смеси для тротуара будет существенно различаться от смеси для автобана.

Технологический процесс состоит из следующих этапов:

  1. Подготовка минеральных материалов, в нее входит сушка и нагрев.
  2. Подготовка битума. При подаче вяжущее вещество распыляется для равномерного обволакивания каждой фракции.
  3. Порционное деление всех компонентов.
  4. Смешивание всех компонентов, длительность варьируется в зависимости от зернистости. Очередность добавления компонентов влияет на качество смеси. Лучший эффект достигается единовременным смешиванием всех составляющих.
  5. Погрузка смеси в специальные бункеры или сразу в кузова самосвалов.

rovnayadoroga.ru

«Асфальтобетонные смеси и асфальтобетон. Проектирование асфальтобетона»

Тема дорог всегда являлась проблемой нашего государства. Поэтому правильный подбор материалов для строительства дороги обеспечит долговечность и надежность дорожной конструкции. А хорошие дороги – это показатель экономической стабильности государства и качества жизни его граждан.

Асфальтобетон является наиболее распространенным материалом для устройства дорожных покрытий. Поэтому знание этого материала, умение правильно ориентироваться в его свойствах и особенностях, разбираться в его разновидностях, умение правильно подобрать состав – это тот необходимый минимум, которым должен обладать техник – дорожник.

Определение предмета исследования: Асфальтобетон, его классификация и особенности применения.

Цель данного исследовательского проекта:  запроектировать состав асфальтобетона, обеспечивающий  качество и долговечность дорожного покрытия для поставленной ситуационной задачи «Амурский предприниматель открывает в Благовещенском районе близ села Белогорье с/х предприятие (свиноферму). Необходимо усовершенствовать грунтовую дорогу, положив 2х-слойное асфальтобетонное покрытие. Рельеф местности – равнинный, отдельные участки на невысоких холмах. Подобрать вид, тип и марку асфальтобетона для каждого слоя дорожной одежды, сделав упор на местные дорожно-строительные материалы. Категорию дороги принять самостоятельно. Обосновать сделанный выбор и доказать выгоду данного асфальтобетона».

Задачи исследования:

  1. Изучить асфальтобетон, его свойства и классификацию;
  2. Изучить и проанализировать условия строительства дороги;
  3. Запроектироватьвид, тип и марку асфальтобетона в зависимости от климатических и геологических условий местности и категории дороги;
  4. Рассчитать состав асфальтобетона;
  5. Доказать целесообразность и выгоду применения данного асфальтобетона.

Гипотеза: Для данной дороги целесообразней применять горячий асфальтобетон.

Асфальтовый бетон – строительный материал в виде уплотнённой смеси щебня, песка, минерального порошка и битума. Перед смешиванием составляющие высушивают и нагревают до температуры 100-160°C. Различают асфальтобетон горячий, содержащий вязкий битум, укладываемый и уплотняемый при температуре смеси не ниже 120°C; холодный – с жидким битумом, уплотняемый при температуре окружающего воздуха не ниже 10°C, а температуре смеси не ниже 50С.   Асфальтобетонприменяют для покрытий дорог, аэродромов, эксплуатируемых плоских кровель, в гидротехническом строительстве. В зависимости от нагрузок и климатических условий к асфальтобетону предъявляются соответствующие требования по плотности, прочности,  сдвигоустойчивости, водостойкости. Для приготовления асфальтобетона используют фракционированные минеральные материалы и битумы, качество которых регламентируются государственными стандартами.

Требования к материалам:

Щебень и гравий. Для приготовления асфальтобетонных смесей следует применять щебень игравий для строительных работ по ГОСТ 8267-93, щебень из металлургических шлаков по ГОСТ 3344-83.Щебень с размером зерен мельче 20 мм предназначен для приготовления мелкозернистых асфальтобетонных смесей, мельче 40 мм – для крупнозернистых.

Для смесей типа Б III марки, предназначенных для верхнего слоя искусственных покрытий, не рекомендуемся использовать недробленый гравий.

Средневзвешенное содержание зерен пластинчатой (лещадной) и игловатой формы в смеси фракций щебня и гравия должно быть, % по массе, не более:15 – для смесей типа А и высокоплотных;   25 – для смесей типов Б  и высокопористых;   35 – для смесей типов В и пористых.

Песок. Природный песок и песок из отсевов дробления горных пород должен соответствовать требованиям ГОСТ 8736.

Для приготовления асфальтобетонных смесей следует использовать природные и дробленые пески, а также отсевы продуктов дробления.

Песок может быть использован в качестве компонента щебенистых смесей, а также как самостоятельный наполнитель в песчаных асфальтобетонах.

В зависимости от крупности природного песка содержание пылеватых и глинистых частиц не должно превышать 3% по массе, в дробленом – 5 %.

Минеральный порошок. Для приготовления асфальтобетонных смесей следует применять активированные и неактивированные минеральные порошки (ГОСТ 16557-78), изготавливаемые путей измельчения карбонатных горных пород.Применение минеральных порошков обязательно в асфальтобетонах I- II марок, предназначенных для использования в I- III климатических зонах. В этих же условиях предпочтение следует отдавать активированным минеральным порошкам, обеспечивающим повышенную плотность, водо- и морозостойкость асфальтобетонных покрытий.

В горячих смесях для плотного асфальтобетона II – III марок допускается использование в качестве минерального порошка тонкоизмельченных основных металлургических шлаков, а также самораспадающихся металлургических шлаков, к которым может быть отнесенаферропыль – отход производства заводов по выплавке феррохромов. Другие порошковые отходы промышленности, например, пыль уноса цементных заводов, золы уноса ТЭЦ и пр. допускается использовать в горячих  смесях для плотного асфальтобетона III марки и I- II марок для пористых и высокопористых асфальтобетонов.

Использование всех порошковых отходов промышленности в качестве минерального порошка следуем допускать только при условии полного соответствия всего комплекса физико-механических свойств асфальтобетона требованиям   ГОСТ 9128-2009.

Битум. Битумы – это органические вяжущие вещества, состоящие из высокомолекулярных углеводородов: нафтенового, метанового и ароматического, а так же кислородных, сернистых и азотистых производных.

Для приготовления асфальтобетонных смесей применяют нефтяные дорожные вязкие и нефтяные дорожные жидкие битумы. Для горячих асфальтобетонных смесей I и II марок следует применять только битумы марок БНД, а для горячих  асфальтобетонных смесей III и IV марок, а также для асфальтобетонных смесей, предназначенных для устройства оснований и нижних слоев покрытий, наряду с битумами марок БНД допускается также применение марок БН соответствующей вязкости.

Выбор оптимального состава асфальтобетона принято производить в зависимости от свойств исходных материалов, характера автомобильного движения и климатических условий местности, что всегда являлось определяющим условием строительства долговечных асфальтобетонных покрытий.

На стадии разработки проекта автомобильной дороги выбирают асфальтобетон определенной разновидности, конкретно для каждого конструктивного слоя дорожной одежды.

В верхних слоях покрытий на дорогах всех категорий используют только плотный асфальтобетон.

Нижние слои покрытий на дорогах I – II категорий устраивают из пористого асфальтобетона, а на дорогах III – IV категорий – из высокопористого асфальтобетона.

Для создания хорошего асфальтового покрытия необходимо обеспечить ему надежное основание с помощью щебня и песка. При этом щебень укладывается более крупными фракциями вниз, а мелкими – в верхние слои покрытия, что не только улучшает качество дороги, но и снижает затраты на ее строительство.

Вид и тип плотного асфальтобетона для верхних слоев покрытий назначают в зависимости от категории дороги и климатических условий района строительства.

Двухслойное асфальтобетонное покрытие, исходя из условия задачи, будем укладывать на дорогу Благовещенск – Белогорье, проходящую через  Моховую Падь. Так как дорога предназначена не только для обеспечения нужд фермы, но и обеспечивает транспортное сообщение населенных пунктов и нескольких баз отдыха, расположенных по данной трассе, то интенсивность движения и нагрузка на дорогу будут высокими, по ней будут проходить как легковые, так и грузовые автомобили, обеспечивающие будущую ферму, турбазы и населенные пункты сырьем и вывозящие продукцию.Данная дорога по принадлежности относится к дорогам общего пользования областной собственности. Предполагаемая интенсивность движения составит до 6000 автомобилей в сутки, что соответствует III технической категории дороги.

Анализ климатических условий:

Климат Амурской областирезко континентальный с муссонными чертами. Климат, прежде всего, характеризуют показатели температуры самого холодного и са­мого тёплого месяцев. Одинаковые показатели разных мест объединяются изотермами. Зима в области суровая. На широте Благовещенска январские температуры варьируют от −24 °C до −27 °С. Бывают морозы до −44 °С.Лето на юге области тёплое. Здесь проходят изотермы от 18 °C до 21 °С. Средние абсолютные максимумы темпера­туры могут достигать до 42 °С.Годовое количество осадков в Благовещенске — до 550 мм.

Для всей области характерен летний максимум осадков, что обус­ловлено муссонностью климата. За июнь, июль и август может вы­падать до 70 % годовой нормы осадков. Возможны колебания в вы­падении осадков. Так, летом с возрастанием испарения увеличива­ется абсолютная и относительная влажность, а весной из-за сухо­сти воздуха снежный покров большей частью испаряется, и след­ствием этого становится незначительный весенний подъём уровня воды в реках.

Такие климатические условия характерны для III дорожно-климатической зоны. Строительство планируется на весенний период (апрель), то есть будет осуществляться в благоприятный (теплый, сухой) период, поэтому целесообразно использовать горячую асфальтобетонную  смесь.Для горячих смесей в средних условиях России (II и III климатические зоны) в основном применяют битумы с вязкостью 60/90, 90/130, 130/200.Главное при выборе марки битума — климатические условия и нагруженность слоев дорожной одежды, то есть категория дороги.Рекомендуемая с учетом климатических условий область применения асфальтобетонов и битумов при устройстве верхних слоев покрытий автомобильных дорог приведена в приложении АГОСТа9128-2009.

Качество битумов БНД выше, чем БН, так как они характеризуются более широким температурным интервалом пластичности и более высокой теплостойкостью, обладают низкой температурой хрупкости, лучшим сцеплением с поверхностью зерен минерального материала, но менее устойчивы к старению.

На основании указанных свойств битумов, учитывая время строительства, условия климата  и категорию дороги, выбираем битум марки БНД 90/130.

В районах III дорожно-климатический зоны, характеризующейся достаточно холодным и влажным климатом при строительстве верхнего слоя покрытий на дорогах третьей категории можно использовать горячие смеси типов А, Б, В, Г и Д II марки. Для устройства верхнего слоя покрытия,исходя из технической категории данной дороги,целесообразно использовать мелкозернистую смесь типа Б с содержанием щебня 40 – 50 % II марки, в которой формируется структура переходного типа в большей степени сзамкнутыми порами, препятствующими прониканию воды в покрытие. В тоже время, так как наша дорога проходит по холмам и имеет уклон, данный тип асфальтобетона обладает  достаточно шероховатой текстурой,  обеспечивающей хорошее сцепление колеса автомобиля с покрытием и гарантирующей безопасное движение.К тому же для повышения шероховатостив верхнийслойпри укатывании асфальтобетона на уклонах будем втапливатьчерный щебень фракции  5–20мм.

Для нижнего слоя нами был выбран высокопористый асфальтобетон, характеризующийся низким содержанием битума. Снижение расхода битума в асфальтобетонных смесях уменьшит стоимость покрытия  с обеспечением необходимого качества оснований дорожной одежды. Высокопористый асфальтобетон рекомендован для устройства оснований под асфальтобетонные полотна на дорогах II и III категорий. Применяем высокопористый щебеночный крупнозернистый асфальтобетон марки I, с использованием щебня фракции 20 – 40мм.

В качестве каменных материалов, проанализировав доступность и экономическую выгоду, будем применять: щебень и отсев  ООО «Гравелон»,эта компания зарегистрирована по адресу г. Благовещенск, ул. Игнатьевское шоссе, 24 – 303 офис; 3 этаж.На сегодняшний день «Гравелон» – единственная компания, занимающаяся производством щебня в непосредственной близости к Благовещенску: месторождение располагается всего в 15 километрах от областного центра.Продукция ООО «Гравелон» по всем параметрам соответствует требованиям в строительной и дорожной отраслях – это подтверждено лабораторными исследованиями. Песок речной – производства ООО «Фараон», эта компания зарегистрирована по адресу675520, Амурская область, Благовещенский район, с. Чигири, ул. Новая, д. 4.В проекте мы делаем упор на местные, а значит наиболее экономически выгодные, но при этом высококачественные материалы.

Существует два подхода к проектированию составов асфальтобетонных смесей. Первый — подбор смеси с непрерывной гранулометрией каменного материала (так называемый Макадам). Этот вариант гарантирует высокие механические свойства покрытия благодаря расклиниванию мелкими фракциями щебня более крупных фракций. Покрытие, выполненное из смеси с непрерывной гранолуметрией минеральной части, обладает высокой шероховатостью, устойчивостью к сдвигу. Свойства смеси не изменяются в результате отклонения в дозировке минерального порошка и битума, она легко распределяется, формируется и уплотняется в процессе устройства покрытия. При втором способе подбора смеси — по принципу плотного бетона — разрешается применять каменные материалы с окатанной формой зерен и прерывистой гранулометрией. В процессе уплотнения этих смесей образуется асфальтобетон с замкнутой пористостью, покрытие приобретает более высокую водостойкость и морозостойкость. Однако подобные смеси в большей степени склонны к неравномерному распределению в объеме зерен минеральной составляющей и битума. На их физико-механические свойства большое влияние имеют отклонения в дозировке минерального порошка и битума. Для покрытий из смесей, подобранных по принципу плотного бетона, характерна низкая шероховатость.

Мы применяем метод Макадам.

Для приготовления горячей асфальтобетонной смеси (типа Б, марки II) для верхнего слоя покрытия  принимаем следующие материалы: щебень гранитный фракционированный (фракции 20 – 10 и 15 -5) с истинной плотностью ρ=2620кг/м3;отсев гранитный с плотностью ρ=2760кг/м3;песок речной кварцевый с плотностью ρ=2700кг/м3;известняковый порошок с плотностью ρ=2910кг/м3.Зерновые составы материалов приведены в частных остатках в %:

Материал

Содержание зерен в %, крупнее данного размера в мм

20

15

10

5

2,5

1,25

0,63

0,315

0,16

0,071

<0,071

Щебень 20-10

3

41

54

2

Щебень 15-5

5

38

54

3

Отсев

13

27

30

10

7

6

4

3

Песок

12

18

47

5

8

8

2

Мин. порошок

2

3

5

15

75

Рассчитаем состав минеральных компонентов. Расчёт ведем в табличной форме, рассчитав сначала полные остатки на ситах, а затем полные остатки с учетом долевого содержания каждого материала в минеральной смеси. Долевое содержание каждого материала рассчитываем исходя из рекомендованных ГОСТом.

Расчет минеральной части асфальтобетона в полных остатках приведен в таблице:

Материал

Содержание зерен в %, крупнее данного размера в мм

Д.С.

20

15

10

5

2,5

1,25

0,63

0,315

0,16

0,071

<0,071

Рек. пределы пол. остатков для мелкозерн. а/бетона типа Б (ГОСТ 9128-9)

0 – 10

0 – 20

0 – 30

40 – 50

52 – 62

63 – 72

72 – 80

78 – 86

84 – 90

88 – 94

100



Щебень     20-10

3

44

98

100

100

100

100

100

100

100

100



Щебень 15-5

5

43

97

100

100

100

100

100

100

100



Отсев

13

40

70

80

87

93

97

100



Песок

12

30

77

82

90

98

100



Мин. порошок

2

5

10

25

100



Щебень    20-10

0,45

6,6

14,7

15

15

15

15

15

15

15

15

0,15

Щебень 15-5

1,55

13,33

30,07

31

31

31

31

31

31

31

0,31

Отсев

2,86

8,8

15,4

17,6

19,14

20,46

21,31

22

0,22

Песок

2,64

6,6

16,04

18,04

19,8

21,56

22

0,22

Мин. порошок

0,2

0,5

1

2,5

10

0,1

Сумма

0,45

8,15

28,03

47,93

57,44

68

79,84

83,68

87,26

91,4

100



Долевое содержание щебня 20-10 определяем по ситу № 10. Рекомендуется 0÷30%, принимаем 15%. Д.С. = =0,15. Для щебня 15 – 5, рекомендуется 40÷50%, а крупного щебня на сите № 5 у нас уже есть 15%, поэтому рекомендуем 25÷35%,  Д.С.= =0,31. Для минерального порошка должно быть 100-(88÷94)= 12÷6%,  Д.С.=  =0,12. Принимаем Д.С. = 0,1. На песок и отсев приходится Д.С.=1-(0,31+0,15+0,1)=0,44. Отсев повышает шероховатость и сдвигоустойчивость покрытия, но удорожает асфальтобетон, поэтому чтобы не повышать стоимость асфальтобетона, принимаем соотношение отсева и речного песка 50/50. Д.С. песка = 0,22,     Д.С. отсева = 0,22

Поправ.коэффициент = плотность материала/плотность основного материала

Уточненное содержания минеральных материалов приведено в таблице:

Материал

Истинная

плотность

Поправочный

коэффициент

Содержание материалов

Доли объёма

Доли массы

% по массе

Щебень 20-10

2620

1

0,15

0,15

14,6

Щебень15-5

2620

1

0,31

0,31

30,1

Отсев

2760

1,05

0,22

0,23

22,3

Песок речной

2700

1,04

0,22

0,229

22,2

Мин. порошок

2910

1,11

0,10

0,111

10,8

Итого





1

1,03

100

Содержание битума в смеси выбирают предварительно в соответствии с рекомендациями приложения Г ГОСТа 9128-2009и с учетом требований стандарта к величине остаточной пористости асфальтобетона для конкретного климатического региона.  Битума для горячего плотного асфальтобетона типа Б рекомендуется 5 – 6,5%.

Оптимальное количество битума рассчитываем по битумоемкости материалов, входящих в состав асфальтобетонной смеси. Для этого вначале рассчитываем зерновой состав материалов, рассматривая породы из которых произведены каменные материала:

Материал

Остатки     на ситах

Размер сит, мм

20

15

10

5

2,5

1,25

0,63

0,315

0,16

0,071

< 0,071

Гранит

П.О

0,45

8,15

28,03

47,93

54,8

61,4

63,6

65,14

66,46

67,34

68

Ч.О

0,45

7,7

19,88

19,9

6,87

6,6

2,2

1,54

1,32

0,88

0,66

Известняк

П.О

0,2

0,5

1

2,5

10

Ч.О

0,2

0,3

0,5

1,5

7,5

Песок

П.О

2,64

6,6

16,94

18,04

19,8

21,56

22

Ч.О

2,64

3,96

10,34

1,1

1,76

1,76

0,46



Количество битума:

Размер фракций



Частный остаток от целого числа

Битумоёмкость, %

Количество битума,%

Гранит

Известняк

Песок

Гранит

Известняк

Песок



20-25

0,0045

4,5

0,0202

15-20

0,077

4,5

0,3465

10-15

0,198

4,7

0,9306

5-10

0,199

5,2

1,0348

2,5-5

0,0951

0,0264

5,5

3,3

1,0348+0,0871=1,1219

1,25-2,5

0,1056

0,0396

5,7

3,8

0,6019+0,1504=0,7523

0,63-1,25

0,1254

0,002

0,1034

5,9

6,0

4,6

0,73986+0,012+0,47564=1,2275

0,315-0,63

0,029

0,003

0,011

6,4

7,0

4,8

0,1856+0,021+0,0528=0,2594

0,16-0,315

0,0276

0,005

0,0176

7,4

7,3

6,1

0,20424+0,0365+0,10736=0,34801

0,071-0,16

0,027

0,015

0,0176

8,4

9,4

7,0

0,2268+0,141+0,16544=0,3678

<0,071

0,0066

0,075

0,0046

18

16

14

0,00891+1,2+0,064=1,27331

Итого













5,80821

В лаборатории готовят три образца из асфальтобетонной смеси с рассчитанным количеством битума и определяют: среднюю плотность асфальтобетона, среднюю и истинную плотность минеральной части, пористость минеральной части и остаточную пористость асфальтобетона по ГОСТ 12801-98. Если остаточная пористость не соответствует выбранной, то из полученных характеристик рассчитывают требуемое содержание битума Б (%) по формуле

где V°пop – пористость минеральной части, % объема; Vмпор – выбранная остаточная пористость, % объема, принимается в соответствии с ГОСТ 9128-2009 для данной дорожно-климатической зоны; rб – истинная плотность битума, г/см3;rб = 1 г/см3; rмm – средняя плотность минеральной части, г/см3. Рассчитав требуемое количество битума, вновь готовят смесь, формуют из нее три образца и определяют остаточную пористость асфальтобетона. Если остаточная пористость совпадает с выбранной, то рассчитанное количество битума принимается. Так как мы не имеем возможности отформовать образцы из-за нехватки оборудования, считаем на этом наше исследование законченным.

Проведя нашу исследовательскую работу с нормативной литературой и интернет-источниками,мы получили следующие результаты для решенияконкретной ситуационной задачи:

  • Техническая категория дороги – III;
  • Дорожно-климатическая зона участка строительства – III;
  • Минеральные материалы доставляются: из ООО «Гравилон» – щебень и отсев; из ООО «Фараон» – песок речной кварцевый;
  • В зависимости от климатических условий, категории дороги, геологического строения местности, выбран горячий асфальтобетон, приготавливаемый на битуме марки БНД  90/130;
  • Для нижнего слоя покрытия – горячий высокопористый щебёночный асфальтобетон I марки, крупнозернистый с использованием щебня фракции 20 – 40 мм;
  • Для верхнего слоя покрытия –горячий плотный асфальтобетон II марки, типа Б мелкозернистый с использование щебня фракции 10 – 20мм.

Исходя из используемых материалов, рассчитали состав асфальтобетона для верхнего слоя покрытия:

Щебень гранитный фракции 20 – 10 мм   –  14.6%;

Щебень гранитный фракции 15 – 5 мм  –  30.1%;

Отсев гранитный  –  22,3%;

Песок речной кварцевый  –  22,2%;

Минеральный порошок известняковый  –  10.8%;

Вязкий битум марки БНД 90/130  – 5,8 % от массы минеральной смеси.

Мы доказали в процессе исследования, что именно горячая асфальтобетонная смесь более целесообразна для устройства покрытия данной дороги, так как она пригодна как для верхнего, так и для нижнего слоя. Рекомендуется для III дорожно-климатической зоны, применима в весенний период строительства. Позволяет в более короткие сроки по сравнению с холодным асфальтом запустить движение автотранспорта по дороге – структура горячего асфальтобетона формируется сразу после уплотнения и остывания асфальта до температуры окружающей среды. Горячий асфальтобетон более устойчив к воздействию автомобилей и атмосферных факторов. То есть, гипотеза подтверждена.

Для нашей страны асфальтобетон – основной материал дорожного строительства и теперь мы знаем «почему», знаем его основные преимущества. По сравнению с цементобетоном, это менее жесткий и более пластичный материал, а большая часть России находится на территории, характеризующейся большим перепадом среднегодовых, а кое-где и среднесуточных температур. Деформативность асфальтобетона обеспечивает его долговечность. Кроме того после затвердевания он становится более ровным, а значит, менее шумным и обладает необходимой шероховатостью. Во-вторых, по уложенному асфальтобетону можно сразу открывать движение и не ждать, пока он затвердеет, в отличие от цементобетона, который набирает необходимую прочность только на 28-й день. В-третьих, покрытие из асфальтобетона легко ремонтируется, моется, убирается, на нём хорошо держится любая разметка.

Литература и интернет источники

  1. Справочник дорожного мастера. Строительство, эксплуатация и ремонт автомобильных дорог.М.: «Инфра-Инженерия», 2005
  2. ГОСТ 9128-2009 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия.
  3. СП 78.13330.2012 «Автомобильные дороги»
  4. ФГУП «Информационный центр по автомобильным дорогам». Автомобильные дороги и мосты. Проектирование состава асфальтобетона и методы его испытаний. Обзорная информация. Выпуск 6. М. 2005.
  5. Википедия, свободная энциклопедия [Электронный ресурс]. – Асфальтобетон. – Режим доступа: https://ru.wikipedia.org/, свободный
  6. «Гравилон». Добыча строительного камня, производство щебня. Стабильность, Качество, Надежность. [Электронный ресурс]. – режим доступа: http://gravelon.ru/, свободный
  7. Доркомтех. [Электронный ресурс]. – Марки и состав асфальта. – Режим доступа: http://dorkomteh.ru/, свободный

www.informio.ru

Производство асфальтобетона: особенности и технология

Асфальтобетон активно применяется как в строительной отрасли, так и при дорожных работах. Этот материал имеет искусственное происхождение, вырабатывается на специальных предприятиях с особым оборудованием. Рассмотрим детальнее, что собой представляет данный стройматериал и по каким технологиям он производится?

Особенности производства

В основу асфальтобетона входят сыпучие либо твердые заполнители природного происхождения, а также вяжущие материалы. При производстве данной смеси очень важно во время смешивания ингредиентов добиться идеальной однородности, а также необходимой густоты и плотности. В этом и заключается суть изготовления асфальтобетонного раствора.

На сегодняшний день происходят постоянные работы по изобретению новых технологий изготовления асфальтобетонного материала. Производственный процесс все время совершенствуется, дабы улучшить прочность и другие характеристики композита. Практические исследования показали, что для этого отлично подходит утильсырье из машинных скатов и других резиновых материалов. Подобная производственная методика давно имеет широкий спрос за границей.

Заграничному производству асфальтобетонной смеси также свойственно усовершенствовать эстетику сего стройматериала. Осуществляется это при помощи добавления внутрь состава особых красителей. Уподобляются этой методе и наши производители, однако, из-за некоторых обстоятельств особого признания цветной асфальтобетон здесь не обрел.

Вернуться к оглавлению

Технология приготовления

Рассмотрим более традиционные технологии изготовления асфальтобетонного раствора, принятые Госстандартом.

Вернуться к оглавлению

Подготовка сырья

Изменение в структуре при добавлении минерального наполнителя.

Составляющими компонентами данного материала являются:

  • Песок – выступает мелким заполнителем, обеспечивающим разделение нагрузки от дорожного покрытия к почве. Если не подмешивать песок, то вяжущее вещество растечется, а щебень вытеснится на поверхность.
  • Заполнитель минерального характера. Под данным составляющим могут выступать перетертые до порошковой консистенции породы: известь, мел либо песчаник. Их функция – заполнить оставшееся свободное пространство. Самый стойкий из них песчаник – выдерживает любые химические реакции, благодаря чему довольно часто применяется около промышленных химзаводов.
  • Резина – измельчается до состояния миллиметровой крошки, и только так домешивается к составу. Ее задача – сделать готовый композит гибким, устойчивым к влаге. Асфальтобетонные настилы на резиновой основе намного меньше подвергаются растрескиванию, поэтому не нуждаются в частых ремонтных работах. Однако такое дорожное покрытие стоит колоссальных денег, посему используется исключительно для особо важных автодорожных отрезков с повышенными нагрузками, а также проложенных в сложных районах с агрессивной средой.

К подготовительным работам относят сушку и просев. Заполнители, как правило, приходят на производство во влажном виде. Сохранение этой влаги может нарушить прочностные качества асфальтного настила. Поэтому посредством подогрева до 200 градусов производится сушка минерального сырья.

Перед просеиванием минеральные заполнители поддаются дроблению, затем сортируются по фракциям. При необходимости просушивание может повториться после любой стадии подготовки. Это зависит от типа используемой технологии.

Вернуться к оглавлению

Перемешивание ингредиентов

Горячий асфальтобетон.

По методу изготовления асфальтобетонный композит делят на три вида:

  • холодный;
  • теплый;
  • горячий.

Отличаются эти разновидности друг от друга температурой доведения соединяемых ингредиентов во время приготовления. Производство теплого либо горячего асфальтобетонного раствора осуществляется посредством подмешивания к сильно или умеренно подогретому вяжущему остальных ингредиентов той же температуры. Для холодных смесей нагревается лишь один компонент.

Перемешивание составляющих ингредиентов осуществляется при температурном режиме 160 градусов. Посредством ленточного механического транспортера песок и щебенку ссыпают внутрь общего приемника. Расколачивать раствор можно с заполнителями и битумом совместно. А можно сначала соединить, довести до однородности отдельно щебень с песком.

Во время процесса необходимо постоянно следить за температурой внутри бункера с материалами, чтобы она была всегда одинаковой. После того, как готовый раствор набрал желаемую густоту, его перекладывают внутрь специального контейнера на хранение. Хранится готовая смесь при температуре 150-180 градусов.

Данная емкость способна удерживать теплоту композита до четырех суток. За это время асфальтобетон необходимо доставить заказчику, так как дальше материал начнет терять свои прочностные качества. Дополнительные примеси подсыпаются во время перемешивания основных компонентов. Резиновая крошка подмешивается в уже готовую к использованию, подогретую смесь.

Вернуться к оглавлению

Типы установок по изготовлению асфальтобетона

Заводы по производству асфальтобетона бывают двух типов: циклические, непрерывные. Различаются они процессами перемешивания, дозировкой компонентов, количеством вырабатываемого материала, методами его хранения, а также передвижными способностями.

Вернуться к оглавлению

Циклический механизм

Циклический механизм имеет добавочное техническое оснащение в виде башни и грохота, посредством которого производится сортировка сырья. Дальше материал делится на определенные доли, каждая из которых по отдельности отправляется сушиться внутрь барабана. Подобная производственная методика разрешает запросто модифицировать заданный рецепт композита.

Недостатком такого производственного процесса является стационарность и неподвижность установки, а также малые объемы выходящего продукта. Кроме того, процесс грохотания приводит к проявлению некоторого простаивания сильно разогретых бункеров – или же они пустуют, или отсутствует один из ингредиентов. Таким образом ухудшается качество композита. Это может привести к убыткам. Обычно данный тип производства асфальтобетонной смеси применяется в больших городах.

Вернуться к оглавлению

Непрерывный завод по приготовлению асфальтобетонного композита

Непрерывный завод по приготовлению асфальтобетонного композита славится своей простотой, не нуждается в наличии вышек. Устройство без проблем перевозится, легко устанавливается. Однако и у него есть свои подводные камни. Одним из таких камней считается неимение грохота. Ведь большая часть используемой щебенки нуждается во фракционировании, а без грохота это нереально. Из-за данного недостатка изменяется рецепт, ухудшаются качественные характеристики получившегося продукта.

Некоторые изготовители исправляют этот недостаток посредством доукомплектации оборудования автономным сортировальным устройством, сохраняя при этом рентабельность производственного процесса. Главным положительным моментом здесь является то, что производство осуществляется непрерывно, без остановок, что дает в итоге гораздо больше продукции, а соответственно, и дохода.

Вернуться к оглавлению

Подвоз готового асфальтобетона к месту назначения

Данная задача выполняется при помощи грузового транспорта. Зачастую это самосвал со специальным кузовом, способным выдержать высокие температуры горячего асфальтобетона. Для дальних перевозок с большим километражем используются кохеры – грузовики с особыми термическими контейнерами, способными удерживать температуру и качества материала около двух суток.

Вернуться к оглавлению

Выводы

Очень важно во время производства материала, а также при транспортировке соблюдать температурные нормы, предусмотренные ГОСТом. Ведь если асфальтобетон остынет, его будет трудно укатать, плюс при эксплуатации он лишится своих прочностных качеств.

kladembeton.ru

Щебеночно-мастичный асфальтобетон: технология производства и укладки

Среди разновидностей асфальтовых покрытий выделяется щебеночно-мастичный асфальтобетон, его отличает повышенные показатели упругости, водостойкости и сдвигоустойчивости. Использованные при изготовлении материала стабилизирующие компоненты делают покрытие шероховатым и стойким к расслаиванию.

Материал был разработан в 60-х годах XX века в Германии и быстро распространился по всему миру. За границей представлено более десятка видов ЩМА, в нашей стране только три — представлены ЩМА 10, 15 и 20.

Особенности

Щебеночно-мастичный асфальтобетон долговечное покрытие, которое используют по всему миру. Основа материала – каркас из щебня высокого качества, он позволит повысить стойкость к деформации готового покрытия.

Объем битумного раствора больше, чем у конкурентов. Он заполняет все доступное пространство, что снижает пористость массы. По итогу получается покрытие устойчивое к внешним воздействиям и сроком эксплуатации в несколько раз больше других видов асфальтобетона.

Основные отличия от других асфальтобетонных смесей:

  • Содержание щебня больше на 20-30%, чем в обычном растворе;
  • Повышенное количество битума в массе;
  • Форма и размер щебня строго контролируются;
  • Добавление стабилизирующих добавок.

Жесткие требования к размеру частиц щебня связаны с — наличием большого объема пустот, которые заполняются мастикой из битума и возведением каркаса. Частицы щебня взаимодействуют между собой, а это способствует повышению показателей сдвигоустойчивости.

Покрытие из ЩМА обладает высокими показателями износостойкости даже при использовании шипованных шин, и предохраняет дорогу от возникновения колеи.

Состав асфальтобетона ЩМА

Состав щебеночно-мастичного асфальтобетона строго регулируется ГОСТ 31015-2002 «Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные».

При изготовлении используются следующие компоненты:

  • Щебень;
  • Битумный раствор;
  • Очищенный песок;
  • Специальные добавки для стабилизации раствора;
  • Минеральный порошок по госту16557-78.

Важно! Если при изготовлении битум можно заменить полимерно-битумных вяжущим, в этом случае стабилизирующие добавки можно не использовать.

Для используемого сырья обязательно предъявляются несколько условий:

  • Для ЩМА берется щебень твердых пород с однородными зернами кубовидной формы;
  • Песок только очищенной, мелкой или средней фракции;

Важно! В растворе щебеночно-мастичного асфальта количество щебня от массы 70-80%, битумного вяжущего 5,5 – 7,5%.

Смеси ЩМА используются для прокладки городских дорог и скоростных автомагистралей, так же рекомендуется их применять на аэродроме, для укладки взлетных полос и сета для посадки.

Производители предлагают три варианта щебеночно-мастичных смесей асфальтобетона, главное отличие – размер щебня:

  • ЩМА 10;
  • ЩМА 15;
  • ЩМА 20.

Добавки, используемые при изготовлении ЩМА

Так как в составе щебеночно-мастичной асфальтобетонной смеси находится повышенный объем щебня и нефтяного битума, требуется использование специальных добавок, которые стабилизуют массу и оградят ее от расслаивания.

Использование стабилизирующих добавок позволит сохранить однородность массы, насытить раствор требуемыми качествами и удержать горячий раствор на поверхности основы из щебня.

Преимущества, которые дает применение добавок:

  • Увеличение толщины битумной пленки;
  • Гарантирует однородность массы;
  • Устойчивость к расслаиванию.

Тип компонентов для стабилизации имеет большое значение при изготовлении и транспортировке. Они отличаются друг от друга, но главное, что все добавки повышают качества асфальта.

Стабилизирующие добавки в виде гранул и волокон выпускаются из следующих материалов:

  • резина;
  • полимеры;
  • акрил;
  • асбест;
  • целлюлоза;

Так же применяют добавки из различных минеральных компонентов и термопластичных полимеров.

Производители большее предпочтение отдают именно добавкам на основе целлюлозы. Компоненты находятся в доступной ценовой категории и способны необходимое время удерживать битумный раствор на щебневой основе, что в свою очередь гарантирует защиту от расслаивания массы.

Используемые волокна обязательно должны быть очищены от примесей, иметь однородную структуру и быть одной длины.

Свойства добавки на основе целлюлозы:

  • Влажность -8%;
  • Термостойкость при температуре 220 градусов – 7%;
  • Содержание волокон длиной 0,1-2,0 мм – 80%.

Добавки в виде волокон имеют несколько отрицательных качеств — они впитывают воду их окружающей среды, в том числе воздуха, поэтому необходимо внимательно отнестись к герметичности упаковки. Так же волокно плохо распределяются по смеси, а это в свою очередь увеличивает время на замешивание.

Преимущества щебеночно-мастичного асфальтобетона

Асфальтобетон на основе щебеночно-мастичной массы широко применяется во многих странах для любых нужд. Он обладает целым рядом достоинств, которые выгодно отличают его от других типов асфальтных покрытий.

Основные плюсы материала:

  • Водонепроницаемость покрытия;
  • Низкая стираемость покрытия;
  • Не возникает колея;
  • Высокие показатели морозоустойчивости;
  • Хорошие показатели усталостной стойкости;
  • Устойчивость к механическим воздействиям;
  • Сдвигоустойчивость готового асфальта;
  • Долговечность – в два раза дольше обычного асфальта;
  • Покрытие имеет шероховатую поверхность, оно обеспечивает лучшее сцепление автомобиля с дорогой;
  • Устойчивость к появлению трещин;
  • Низкие показатели шума при движении автотранспортного средства;
  • Устойчивость к климатическому воздействию.

Щебеночно-мастичный асфальтобетон это улучшенный вид асфальтобетона, его технические качества способствуют комфортному и безопасному движению по дороге.

Технология производства

Изготовление раствора щебеночно-мастичного асфальта предполагает смешивание предварительно нагретых щебня и песка в специальном смесителе с постепенным добавлением других компонентов:

  • Минеральный порошок;
  • Нефтяной битум или ПВБ;
  • Добавки для стабилизации раствора (гранулы или волокна).

Температура готовки массы ШМА выше на 25 – 35 градусов больше обычных растворов. Повышенная температура требуется, потому что в отличии от обычного асфальта, смесь ложится более тонким слоем.

Важно! Заранее определитесь с видом связующей добавки.

Этапы приготовления раствора ЩМА:

  • Собрать и подготовить необходимый щебень и песок – сырье должно быть определенной фракции, очищено от посторонних примесей, просеяно, хорошо просушено и дозировано.
  • Отмерить нужное количество холодной добавки для стабилизации массы и минерального порошка;
  • Подготовить битум – постепенно разогреть в специальной емкости и добавить модифицирующие компоненты, тщательно вымешать раствор.
  • Отдельно смешать все сухие компоненты;
  • Залить сухие элементы с горячим раствором нефтяного битума, постепенно вливая и тщательно размешивая до однородной структуры.

Полученная масса выгружается в специально оборудованные самосвалы – кузов с подогревом и защитный тент, и перевозится к месту асфальтоукладочных работ. Раствор используется в течение нескольких часов.

По технологии укладки щебеночно-мастичного асфальтобетона разрешается его применение как в мелких ручных работах при заделывании трещин и неровностей, так и полной укладки полотна дороги.

Укладка щебеночно-мастичного асфальтобетона

Согласно технологии укладки асфальта на щебеночно-песчанную смесь работы по починке или укладки дороги проводятся только в сухую теплую погоду:

  • В весенний период температура от +5 градусов;
  • В осеннее время года – минимум +10 градусов.

Примерный расход раствора от 50 – 150 кг/м 2, показатель средней толщины щебеночного основания под асфальт зависит от типа щебеночно-мастичного асфальтобетона:

  • Для ЩМА 10 – толщина составляет 2-4 см,
  • Для ЩМА 15 – толщина слоя — 3-5 см,
  • Для ЩМА 20 – толщина слоя равна 4-6 см.

Процесс укладки щебеночно-мастичной смеси асфальтобетона

  • Подготовка основания – поверхность очищают от старого покрытия (при необходимости), выравнивают, устраняют неровности, тщательно зачищают металлическими щетками. Затем при помощи сжатого воздуха сдувают пыль, грязь и мелкие частицы.
  • Грунтовка поверхности – очищенное основание предварительно грунтуют жидким битумным раствором, это обеспечит оптимальный уровень сцепления ЩМА с поверхностью.
  • Укладка смеси – несколько асфальтоукладчиков ставятся рядом с уступом, расстояние между техникой не более 30 см. машины должны быть оснащены системой горизонтального уровня с поперечным уклоном. Горячая смесь поступает непрерывно и равномерно распределяется по всей ширине дороги.
  • Уплотнение массы – после укладки асфальта необходимо уплотнить массу с помощью катков, вес которых не меньше 8 – 10 тонн. Валы в обязательном порядке регулярно смазываются для облегчения работы, избежание прилипания и повреждения поверхности. Для этого используют либо эмульсию на основе керосина, либо обычный мыльный раствор.
  • На готовом полотне не допускается дефекты, если они есть, то их необходимо сразу же устранить. Устранение происходит ручным методом – работники добавляют горячий раствор в проблемное место и трамбуют небольшими самоходными катками.

Важно! ЩМА укладывается тонким слоем, при этом сохраняет все свои технологические свойства.

Возможные проблемы и причины их возникновения

При несоблюдении правил укладки, перевоза материал или его утрамбовывания могут возникнуть различные проблемы. Самые распространенные из них:

  • Раствор битума проявляется на поверхности готового покрытия – это проблема возникает при превышении установленной нормы объема битума в самом растворе ЩМА или при проведении предварительно грунтования основания.
  • Появление сети мелких трещин на дорожном полотне – при уплотни асфальтобетона, смесь имела слишком низкую температуру.
  • Возникновение широких трещин на асфальте – этот недостаток указывает на проблемы с укладчиком: плохой прогрев плит.
  • Плохие показатели сдвигоустойчивости покрытия – этот недостаток проявляется, если на начальном этапе работ была использована геосетка с размером ячейки меньше или больше требуемой нормы.

Щебеночно-мастичный асфальтобетон по праву занимает лидирующие позиции при строительных работах по укладке дорожного покрытия. Его главные свойства – износостойкость, долговечность и безопасность, за счет шершавой поверхности, позволяют использовать материал для покрытия высоконагруженных мест — скоростных магистралей, аэропортов, морских портов.

betonov.com

Пример подбора состава асфальтобетонной смеси

3.8. Необходимо подобрать состав мелкозернистой горячей асфальтобетонной смеси типа Б марки II для плотного асфальтобетона, предназначенного для устройства верхнего слоя покрытия в III дорожно-климатической зоне.

Имеются следующие материалы:

щебень гранитный фракции 5-20 мм;

щебень известняковый фракции 5-20 мм;

песок речной;

материал из отсевов дробления гранита;

материал из отсевов дробления известняка;

минеральный порошок неактивированный;

битум нефтяной марки БНД 90/130 (по паспорту).

Характеристика испытываемых материалов приведена ниже.

Щебень гранитный: марка по прочности при раздавливании в цилиндре – 1000, марка по износу – И-I, марка по морозостойкости – Мрз25, истинная плотность – 2,70 г/см3;

щебень известняковый: марка по прочности при раздавливании в цилиндре – 400, марка по износу – И-IV, марка по морозостойкости – Мрз15, истинная плотность – 2,76 г/см3;

песок речной: содержание пылеватых и глинистых частиц – 1,8%, глины – 0,2% массы, истинная плотность – 2,68 г/см3;

материал из отсевов дробления гранита марки 1000:

содержание пылеватых и глинистых частиц – 5%, глины – 0,4% массы, истинная плотность – 2,70 г/см3;

материал из отсевов дробления известняка марки 400: содержание пылеватых и глинистых частиц – 12%, глины – 0,5% массы, истинная плотность – 2,76 г/см3;

минеральный порошок неактивированный: пористость – 33% объема, набухание образцов из смеси порошка с битумом – 2% объема, истинная плотность – 2,74 г/см3, показатель битумоемкости – 59 г, влажность – 0,3% массы;

битум: глубина проникания иглы при 25°С – 94×0,1 мм, при 0°С – 31×0,1 мм, температура размягчения – 45°С, растяжимость при 25°С – 80 см, при 0°С – 6 см, температура хрупкости по Фраасу – минус 18°С, температура вспышки – 240°С, сцепление с минеральной частью асфальтобетонной смеси выдерживает, индекс пенетрации – минус 1.

По результатам испытаний пригодными для приготовления смесей типа Б марки II можно считать щебень гранитный, песок речной, материал из отсевов дробления гранита, минеральный порошок и битум марки БНД 90/130.

Таблица 7

Минеральный материал

Массовая доля, %, зерен мельче данного размера, мм

20

15

10

5

2,5

1,25

0,63

0,315

0,14

0,071

Исходные данные

Щебень гранитный

100

95

57

5

Песок речной

100

100

100

100

92,4

73

64

38

24

2,0

Материалы из отсевов дробления гранита

100

100

100

100

78

49

30

21

11

7,2

Минеральный порошок

100

100

100

100

100

100

98

93

83

74

Расчетные данные

Щебень гранитный (50%)

50

47,5

28,5

2,5

Песок речной (22%)

22

22

22

22

20,3

16,1

14,1

8,4

5,3

0,4

Материалы из отсевов дробления гранита (20%)

20

20

20

20

16,6

9,8

6

4,2

2,2

1,4

Минеральный порошок (8%)

8

8

8

8

8

8

7,8

7,4

6,6

5,9

Итого:

100

97,5

78,5

52,5

43,9

33,9

27,9

20,0

14,1

7,7

Требования ГОСТ 9128-84 для смесей типа Б

95-100

85-100

70-100

50-65

38-52

28-39

20-29

14-22

9-16

6-12

Щебень известняковый и материал из отсевов дробления известняка не отвечают требованиям табл. 10и 11ГОСТ 9128-84по показателям прочности.

Зерновые составы отобранных минеральных материалов приведены в табл. 7.

Расчет состава минеральной части асфальтобетонной смеси начинают с определения такого соотношения масс щебня, песка и минерального порошка, при котором зерновой состав смеси этих материалов удовлетворяет требованиям табл. 6 ГОСТ 9128-84.

studfiles.net

Технология приготовления асфальтобетонной смеси и контроль. ГОСТ 9128-97

– Для приготовления а/б смеси необходимо предварительно разработать в  лабораторных условиях его состав (количества щебня, песка, минерального порошка и битума).
– Для обеспечения точного состава а/б смеси необходимо предварительная сортировка  этих материалов (сортировочные устройства устанавливаются до холодного вертикального элеватора).

– Количество материалов,   отпускаемых со складов завода в смеситель, должно соответствовать составу смеси, предложенного лабораторией.

– Для восстановления кровель применяется а/б смесь, используемая для всех типов дорог:
Тип А
Марки I,

где содержание щебня должно составлять 50-60% (гос. стандарт 9128-97)
– Для приготовления смеси в смеситель в первую очередь подается щебень, песок, минеральный порошок; после получения смеси подается соответствующее количество битума для последующего смешения.
– Температура щебня и песка в процессе смешивания должна составлять 165-185 С°
– Минеральный порошок подается в холодном виде.
– Температура битума должна составлять 140-160 С°
– После выпуска из смесителя температура смеси должна составлять 140-160 гр. С.
– Состав щебня должен быть таким, чтобы его зерна проходили:
через 20-мм сито – 90-100%,
через 15-мм сито – 75-100%.
– Допустимое отклонение в количестве материалов в процессе приготовления а/б смесей должно быть не более:
щебня – 3%,
песка – 3%,
битума – 1,5%,
мин. порошка – 1,5%.
– температура битума проверяется каждые 2 часа.

– Контроль за остальными компонентами смеси ведется непрерывно.
– Температура готовой смеси проверятся при каждой погрузке в самосвал.
– Качество а/б смеси проверяется  в каждую смену в лабораторных условиях.
– Время доставки а/б смеси не должно превышать 1, 5 часа при температуре воздуха свыше 10 С°.
– Работа механизмов  предварительной сортировки и устройств по взвешиванию компонентов проверяются каждые 2 недели, а при возникновении подозрений в неточности – немедленно.
– При визуальном осмотре а/б смесь должна выглядеть однородной, рыхлой, не должна прилипать к кузову автомобиля.
В случае возникновения сомнений она должна быть проверена в лабораторных условиях.
– Состав зерен а/б смеси проверяется раз в 3 смены, а содержание щебня – каждую смену, ускоренным методом.
– Прочность используемых в  а/б смесях (тип А) щебня не должна быть ниже 1000.
– В щебне (тип А) допустимо наличие  не более 15% плоских и игольчатых зерен.
– Содержание глинистых или пылевых частиц в щебне и песке не должно превышать 1%.
– Пористость минерального остова  не должна превышать 23%.
– А/б смесь должна соответствовать следующим требованиям:



Наименование показателейКлиматические зоны
lll, llllV, V

Водонасыщенность в % по объему

Тип А

Б и Г

В и Д

Остаточная пористость по % объема

2.0-3.5

1.5-3.0

1.0-2.5

2.0-3.5



2.0-5.0

1.5-4.0

1.0-4.5

2.0-5.0



3.0-7.0

2.5-6.0

2.5-6.0

3.0-7.0

Состав зерен а/б смесей типа А марки I должен составлять:



Тип смеси
Состав зерен в % меньше мм
20151052.51.250.630.3150.140.071
А90-10075-10062-10040-5028-3820-2814-2010-156-124-10

– Нагретый до рабочего состояния битум необходимо использовать в течение 5 часов.
– После готовности а/б смеси его необходимо загрузить в автомашины или в складское хранилище
– В зависимости от консистенции битума, используемые материалы в процессе приготовления а/б смеси должны иметь следующую температуру:

Вид смесиМарка битумаТемпература в С°
БитумЩебень и песокА/б смесь
горячий

БНД: 40/60 60/90 90/130 БН: 60/90, 90/130

130-150165-185140-160
Холодный

БНД: 130/200, 200/300, 130/200 БН: 200/300

110-130145-165120-140

АГ: 130/200 МГ: 130/200

80-100
90-100

115-135
125-145

90-110
100-120


– Для приготовления а/б смеси необходимо иметь необходимое количество щебня, песка, минерального порошка и битума.
– В ходе приготовления смеси необходимо произвести предварительное дозирование по объемам – в соответствии с зерновым составом, разработанным в лаборатории.
Влажный щебень и песок определенного зернового состава в установленных объемах  поступает в сушильно-нагревочную печь. После печи поступает на сита двойной сортировки, а оттуда – в соответствующие бункеры.
Из этих бункеров щебень, песок и минеральный порошок в определенных дозах подаются в смеситель (битум подается отдельно).
– Цикл приготовления смеси считается завершенным, когда она поступает в машину по перевозке смеси  или в заводское складское хранилище.

berma.am
