Амкодор 211: Мини погрузчик с бортовым поворотом Амкодор 211

Техническое описание погрузчика с бортовым поворотом Амкодор 211

Главная » Техническое описание погрузчика с бортовым поворотом Амкодор 211

Мини-погрузчик АМКОДОР 211 создан для механизации погрузочно-разгрузочных и землеройно-транспортных работ на грунтах I–II категории; погрузки и разгрузки штучных грузов при производстве строительно-монтажных, ремонтных и других работ с помощью сменных рабочих органов, в том числе в стеснённых условиях, требующих большой мобильности. Он может быть использован в промышленном, гражданском и дорожном строительстве, в коммунальном и сельском хозяйстве, в морских и речных портах (для зачистки трюмов судов от остатков навалочных грузов, для выполнения складских работ, уборки территории и т.п.), на железнодорожном транспорте, в аэропортах и других областях.

Рама мини-погрузчика является базовым элементом, на котором монтируются основные агрегаты и системы машины. На ней установлена кабина, рабочее оборудование, двигатель с системами обеспечения его работы и редуктором отбора мощности, а также колёсные редукторы.

Слева в металлоконструкцию рамы встроен гидравлический, а справа – топливный баки. Особенностью рамы является ещё и то, что в свободной нише левого лонжерона, над гидравлическим баком установлен глушитель двигателя оригинальной конструкции с термоизоляционным материалом, размещённым по его периметру. В свободной полости правого лонжерона над топливным баком установлен сухой воздушный фильтр. Эти решения позволили придать верхней крышке капота двигателя лёгкие, не отягощённые глушителем и воздухоочистителем формы.

На мини-погрузчике АМКОДОР 211 установлен двигатель Минского моторного завода Д-243 мощностью 57,4 кВт (2200 мин-1), оснащённый встроенным маслоохладителем и электрофакельным устройством обеспечения пуска двигателя при отрицательных температурах. Ещё одним элементом, облегчающим запуск двигателя зимой, является муфта сцепления, включение которой осуществляется рычагом, находящимся за задней решёткой капота двигателя. Перед двигателем установлены водяной радиатор охлаждения двигателя и масляный охлаждения гидросистемы.

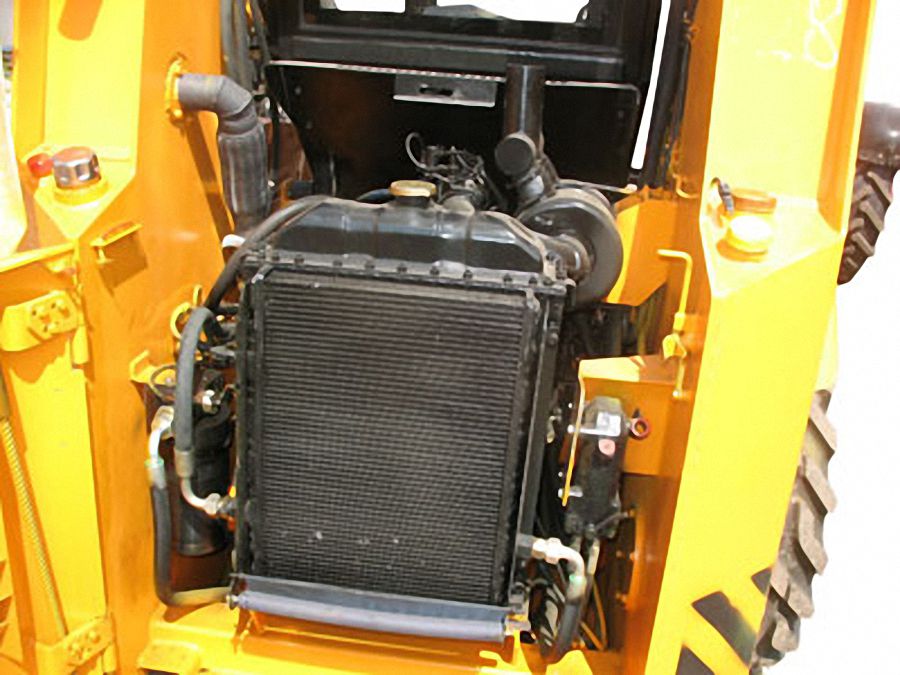

Воздушный поток, достаточный для нормального обеспечения теплового режима работы двигателя и гидросистемы, обеспечивается «тянущим» вентилятором фирмы Borg Warner (Германия). Управление двигателем включает в себя две функции: управление топливным насосом (газом), которое осуществляется педалью, расположенной на правой стороне пола кабины; глушение (останов) двигателя, рукоятка которого установлена на правом пульте кабины.

На двигателе АМКОДОР 211 также установлена насосная станция гидросистемы с двумя насосами хода М4PV50-45 производства фирмы Bondioli & Pavesi (Италия) и насосом рабочего оборудования 310.2.28. Каждый насос хода соединён с гидромотором М4МF46 той же фирмы (по одному на каждый борт) по закрытой схеме. Предохранительные клапаны гидросистемы хода настроены на давление 35 МПа. Питание всех насосов осуществляется из бака гидросистемы. Передача крутящего момента от гидромоторов на ходовые колёса мини-погрузчика осуществляется посредством не связанных друг с другом бортовых передач, каждая из которых включает в себя колёсный планетарный редуктор, цепную передачу и заднюю ось со стояночным тормозом, расположенным в ступице этой оси.

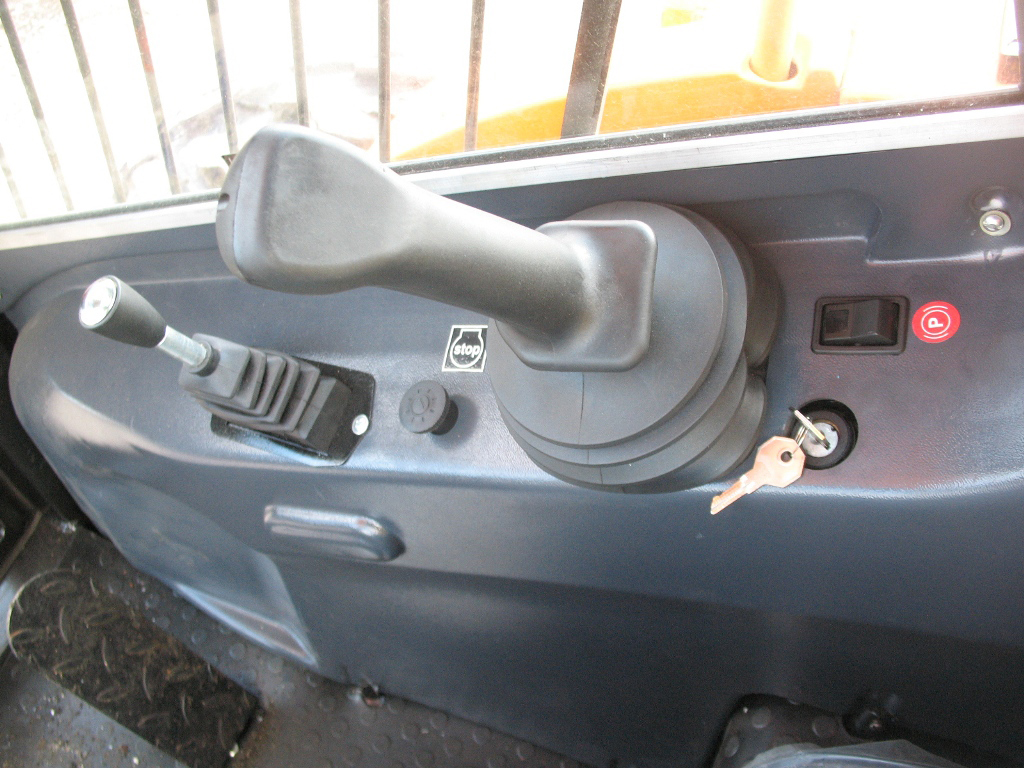

Управление ходом минипогрузчика (вперёд, назад, повороты) осуществляется блоком управления HPCJ3G2 фирмы Bondioli & Pavesi, расположенным на левом пульте кабины. Скорость перемещения мини-погрузчика пропорциональна наклону рукоятки блока.

Рабочее торможение мини-погрузчиком осуществляется путём перевода блока управления хода в нейтральное положение. Стояночную и резервную тормозные системы обеспечивают постоянно замкнутые дисковые тормоза “в масляной ванне” ступиц задних колёс. Включение тормозов осуществляется пружинами при падении давления в контуре управления погрузчиком.

Рабочее оборудование мини-погрузчика АМКОДОР 211 выполнено по параллелограммной схеме. Привод рабочих органов осуществляется гидроцилиндрами стрелы, ковша и сцепки от насоса 310.2.28 через 3-сек-ционный гидрораспределитель НС-D4/3 фирмы HydroControl (Италия). Рабочее давление в гидросистеме 20 МПа. Для защиты полостей гидроцилиндров ковша от реактивных нагрузок предусмотрен предохранительный клапан гидрораспределителя, настроенный на 20 МПа, а для защиты поршневых полостей гидроцилиндров стрелы – клапан, настроенный на давление 25 МПа. Управление стреловой и ковшовой секциями гидрораспределителя обеспечивается блоком управления рабочего оборудования НС-RCX/1-03 той же фирмы, установленным на правом пульте кабины. Стреловая секция имеет дополнительное плавающее положение. На стреле установлено оборудование для быстрой смены рабочих органов (сцепка). Сцепка имеет двухштоковый гидроцилиндр с пальцами, которые фиксируют сменный рабочий орган. Управление гидроцилиндром осуществляется отдельным блоком управления НС-RCM/1-03 фирмы HydroControl, как и управление гидроцилиндрами активных рабочих органов, вращением бура, бетоносмесителя и др. Гидроцилиндр сцепки подсоединён к гидросистеме рабочего оборудования через быстросменные муфты. Для подключения сменных органов к гидросистеме  необходимо отсоединить муфты гидроцилиндров сцепки и вместо них подсоединить муфты рукавов сменного органа.

На мини-погрузчике АМКОДОР 211 установлена кабина с системами защиты при опрокидывании ROPS и от падающих предметов FOPS. Кабина имеет большую площадь остекления передней двери и боковых проёмов. Для улучшения обзорности рабочего органа в поднятом положении имеется верхнее стекло, которое защищено козырьком. Обзорность заднего вида обеспечивается задним стеклом и широкоугольными зеркалами, расположенными на наружных кронштейнах. Для создания микроклимата в кабине в теплый период времени предусмотрены верхний открываемый люк, боковые форточки, защищённые решётками, в холодный период – отопитель. В кабине имеются вместительные отсеки для размещения огнетушителя, ёмкости с питьевой водой, эксплуатационной документации. Задняя стенка кабины защищена теплоизоляционным материалом, предотвращающим её нагрев от двигателя. Сиденье кабины АМКОДОР 211 имеет регулировку в продольном направлении и оснащено ремнём безопасности с блокирующим устройством, которое исключает возможность перемещения погрузчика или рабочего оборудования, если оператор не пристёгнут ремнём.

Для контроля параметров работы систем АМКОДОР 211 слева от оператора на панели кабины установлен блок индикации с кнопками выключателя задней фары, стекло-омывателя, стеклоочистителя и сигнального маяка.

Блок контролирует следующие параметры: температуру охлаждающей жидкости двигателя, уровень топлива, время наработки машины, аварийный уровень масла в баке, перегрев масла в гидробаке, засорение масляного и воздушного фильтров, аварийный уровень топлива, аварийное давление масла в двигателе, зарядку аккумуляторных батарей, сигнализацию включения указателей поворота. Включатели поворотов расположены на левом блоке управления ходом погрузчика в виде кнопок. Здесь же расположена кнопка звукового сигнала.

Мини-погрузчик АМКОДОР 211 имеет удобный доступ к узлам и системам для их обслуживания. Капот двигателя поднимается вверх вокруг петель, расположенных на задней решётке. Сама решётка поворачивается вокруг вертикальной оси и фиксируется в открытом положении. Кабина благодаря ручному насосу, расположенному на внутреннем листе правого лонжерона, и гидроцилиндру подъёма кабины может занимать положение, открывающее доступ ко всем элементам трансмиссии и гидрооборудования.

Если при обслуживании машины возникает необходимость поднять стрелу, то под задней решёткой облицовки имеется упор, который устанавливается на шток гидроцилиндра подъёма стрелы и не позволяет ей опуститься при внезапном выходе из строя гидросистемы.

Всё это, а также простота управления, комфорт и безопасность оператора позволяют использовать погрузчик АМКОДОР 211 для решения разноплановых задач, обеспечивая высокую производительность выполняемых работ.

Навесное оборудование для АМКОДОР 211 — Дормаш

Быстросменные рабочие органы для машины «Амкодор 211»

Захват бордюрного камня 208.46.56.000

Габаритные размеры, мм
Длина305
Ширина500
Масса, кг15

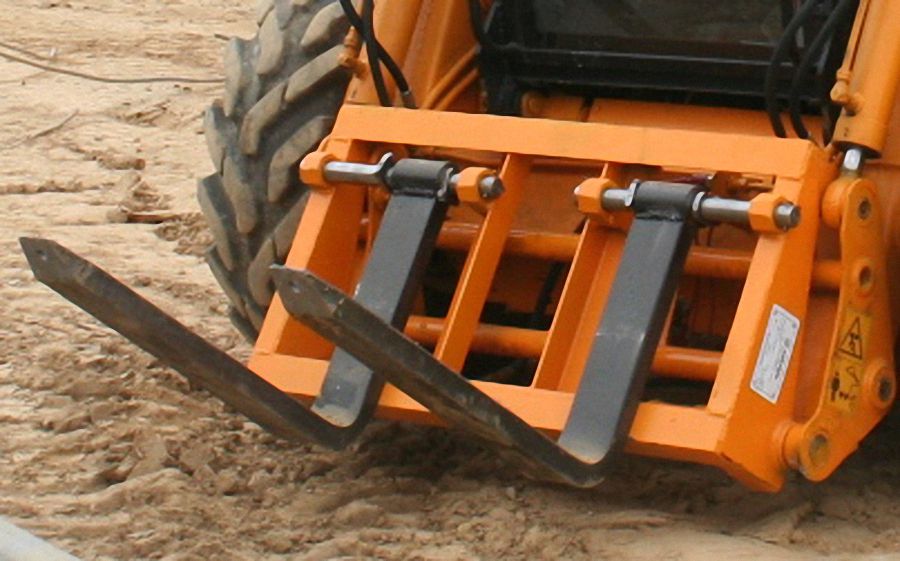

Вилы грузовые ДЗ-133.12.00.000-01

Номинальная грузоподъемность, т0. 8
Опрокидывающая нагрузка на максимальном вылете, кН16.5
Максимальная высота разгрузки, мм2700
Вылет по кромке лап, мм1100
Минимальный радиус поворота по наружному габариту, м2.8
Ширина, мм1100
Масса, кг180

Захват вильчатый 208.46.38.000

Номинальная грузоподъемность, т0.8
Максимальная высота разгрузки при угле разгрузки 43°, мм2310
Вылет штыря захвата на максимальной высоте разгрузки и угле разгрузки 43°, мм 650
Опрокидывающая нагрузка на максимальном вылете, кН15.5
Минимальный радиус поворота по наружному габариту, м3.2
Габаритные размеры, мм:
длина1310
ширина1320
Масса, кг245

Гидромолот 211. 45.91.010

Марка гидромолотаDELTA F-4
(Корея)
Минимальный радиус поворота по наружному габариту, м3.4
Энергия ударов, Дж480
Частота ударов, мин-1550-1200
Габаритные размеры, мм:
длина
1620
ширина1030
высота770
Масса, кг270

Бур 208.46.37.000

Глубина бурения, мм550
Угол бурения, °90
Привод вращения бурильного инструментаГидравлический
Минимальный радиус поворота по наружному габариту, м2.6
Диаметр бура, мм250
Габаритные размеры, мм:
длина2600
ширина1030
высота650
Масса, кг215

Захват рулонов 208. 46.39.000

Номинальная грузоподъемность, т0.5
Максимальный (минимальный) диаметр захватываемого рулона, мм1530(1100)
Опрокидывающая нагрузка на максимальном вылете, кН10
Максимальная высота разгрузки, мм3370
Вылет при горизонтальном положении лап на максимальной высоте подъема, мм1890
Минимальный радиус поворота по наружному габариту, м3.3
Ширина захвата, мм1420
Масса, кг170

Вилы сельскохозяйственные ДЗ-133.13.00.000

Номинальная грузоподъемность, т0.8
Опрокидывающая нагрузка на максимальном вылете, кН16.5
Максимальная высота разгрузки при угле разгрузки 40°, мм2230
Вылет штыря вил на максимальной высоте разгрузки при угле разгрузки 40°, мм730
Минимальный радиус поворота по наружному габариту, м2. 85
Габаритные размеры, мм:
длина1160
ширина1320
Масса, кг115

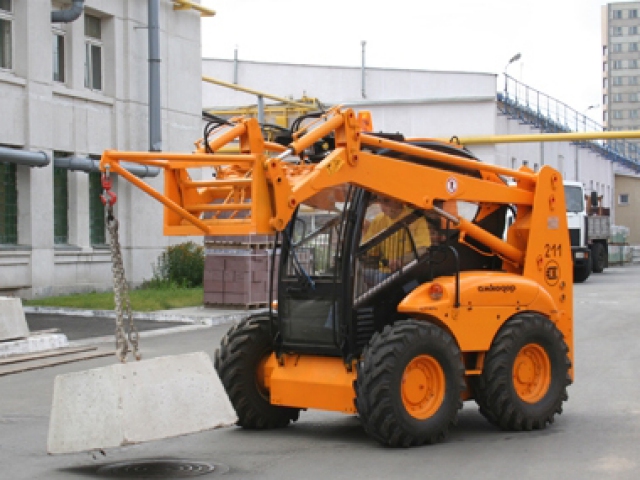

Крюк монтажный ДЗ-133.18.00.000

Номинальная грузоподъемность, т0.75
Опрокидывающая нагрузка на максимальном вылете, кН15
Высота подъема (по крюку), мм3100
Вылет крюка, мм1200
Минимальный радиус поворота по наружному габариту, м2.5
Габаритные размеры, мм:
длина1180
ширина1050
Масса, кг50

Бетоносмеситель гравитационный 208.46.35.000

Высота разгрузки смеси, мм2100
Привод вращения барабанаГидравлический
Угол поворота барабана от горизонтальной оси, °:
вверх28
вниз40
Минимальный радиус поворота по наружному габариту, м2. 8
Объем загрузки, л375
Объем замеса, л250
Габаритные размеры, мм:
длина800
ширина2120
Масса, кг260

Ковш 211.46.22.010-А

Вместимость номинальная, м³0.59
Рекомендуемая плотность погружаемого материала, т/м³2.0
Максимальная всота разгрузки при угле разгрузки 42°, мм2450
Вылет режущей кромки ковша на максимальной высоте разгрузки и угле разгрузки 42°, мм410
Опрокидывающая нагрузка на максимальном вылете, кН24
Вырывное усилие, кН24
Минимальный радиус поворота по наружному габариту, м2.7
Габаритные размеры, мм:
длина800
ширина2100
Масса, кг210

Отвал бульдозерный поворотный 208. 46.07.010

Заглубление, мм180
Угол поворота в плане, °±30
Минимальный радиус поворота по наружному габариту, м2.7
Габаритные размеры, мм:
длина825
ширина2100
Масса, кг250

Оборудование экскаваторное 208В.70.00.000

Номинальная вместимость ковша, м³0.07
Наибольшая глубина копания, мм2600
Максимальная высота разгрузки ковша, мм2400
Максимальный вылет стрелы, мм3800
Максимальное усилие на ковше, кН22
Угол поворота стрелы, °170
Минимальный радиус поворота по наружному габариту, м4. 0
Габаритные размеры, мм:
длина3000
ширина1700
высота2100
Масса, кг900

Отвал ДЗ-133.16.00.000

Максимальное заглубление, мм100
Минимальный радиус поворота по наружному габариту, м2.3
Ширина, мм2100
Масса, кг187

Снегоочиститель фрезерно-роторный 208.46.55.000

Диаметр фрезы, мм500
Диаметр ротора, мм420
Высота убираемого снега, мм250
Расчетная производительность, т/ч90
Минимальный радиус поворота по наружному габариту, м3.2
Габаритные размеры, мм:
длина1195
ширина2140
Масса, кг350

Установка подметально-уборочного оборудования «TUCHEL» 211. 45.81.000

Ширина очищаемой полосы, мм2380
Минимальный радиус поворота по наружному габариту, м3.5
Высота подметально-уборочного оборудования, мм1300
Диаметр главной щетки, мм560
Диаметр боковой метлы, мм600
Масса (с полным баком воды), кг815

Захват челюстной 208.46.41.000

Номинальная грузоподъемность, т0.8
Опрокидывающая нагрузка на максимальном вылете, кН11.2
Максимальная высота разгрузки при горизонтальном положении лап, мм2850
Вылет при горизонтальном положении лап на максимальной высоте разгрузки, мм850
Минимальный радиус поворота по наружному габариту, м2.5
Ширина захвата, мм1740
Масса, кг200

Установка отвала для снега «PRONAR» 211. 45.62.000

Ширина очищаемой полосы, мм2390
Минимальный радиус поворота по наружному габариту, м6.1
Высота отвала, мм825
Длина отвала без погрузчика на опорной поверхности, мм1080
Угол поворота крыльев, °±67
Масса отвала, кг490

Щетка в сборе 208.46.07.010-01

Ширина очищаемой полосы при крайнем положении щетки прямо/повернуто на 30°, мм1900/1650
Минимальный радиус поворота по наружному габариту, м3.3
Габаритные размеры, мм:
длина1190
ширина2320
Масса, кг320

Оборудование экскаваторное 208В.70.00.000-01

Номинальная вместимость ковша, м³0. 07
Наибольшая глубина копания, мм2600
Максимальная высота разгрузки ковша, мм2400
Максимальный вылет стрелы, мм3800
Максимальное усилие на ковше, кН22
Угол поворота стрелы, °170
Минимальный радиус поворота по наружному габариту, м4.0
 ГидросистемаХолдинг «Салео»
Габаритные размеры, мм:
длина3000
ширина1700
высота2100
Масса, кг900
