Приборы для поиска и диагностики подземных инженерных коммуникаций

Третий глаз (Часть 3)

Благодаря многонаправленным антеннам повышается чувствительность приборов и уменьшается вероятность ошибок. Оператору больше нет необходимости ходить зигзагами по исследуемой территории – стоит только нажать на кнопку питания и выбрать тип нужной трассы, и прибор сам найдет ее и отобразит на экране. Такой подход позволяет пользоваться локатором даже работникам с невысокой квалификацией и практически без специального обучения.

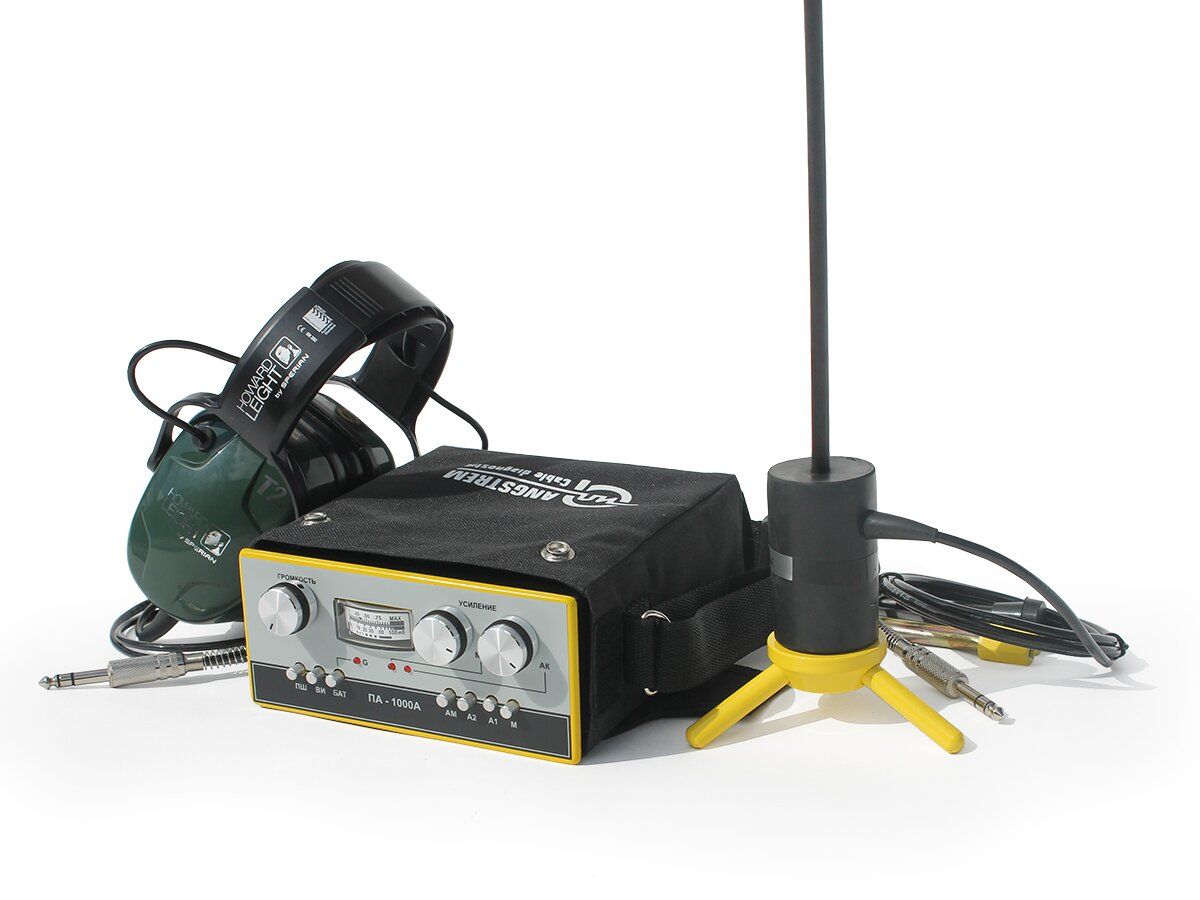

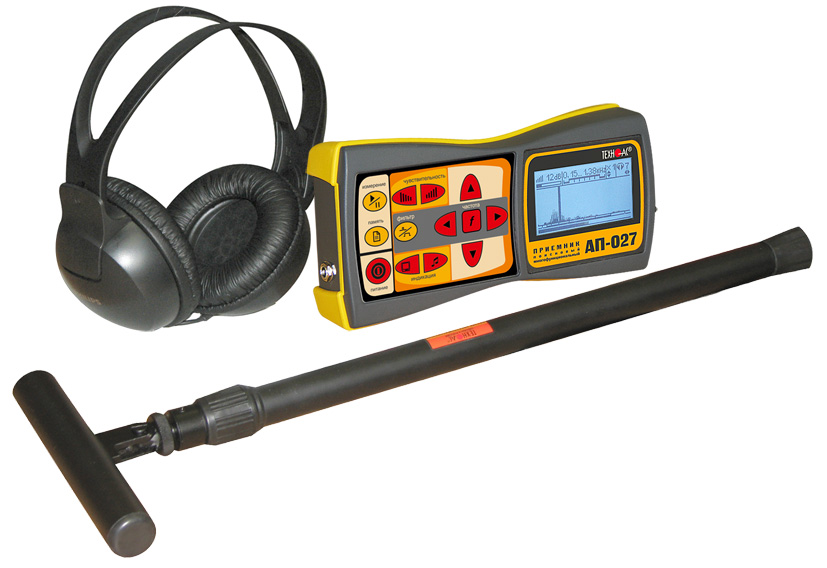

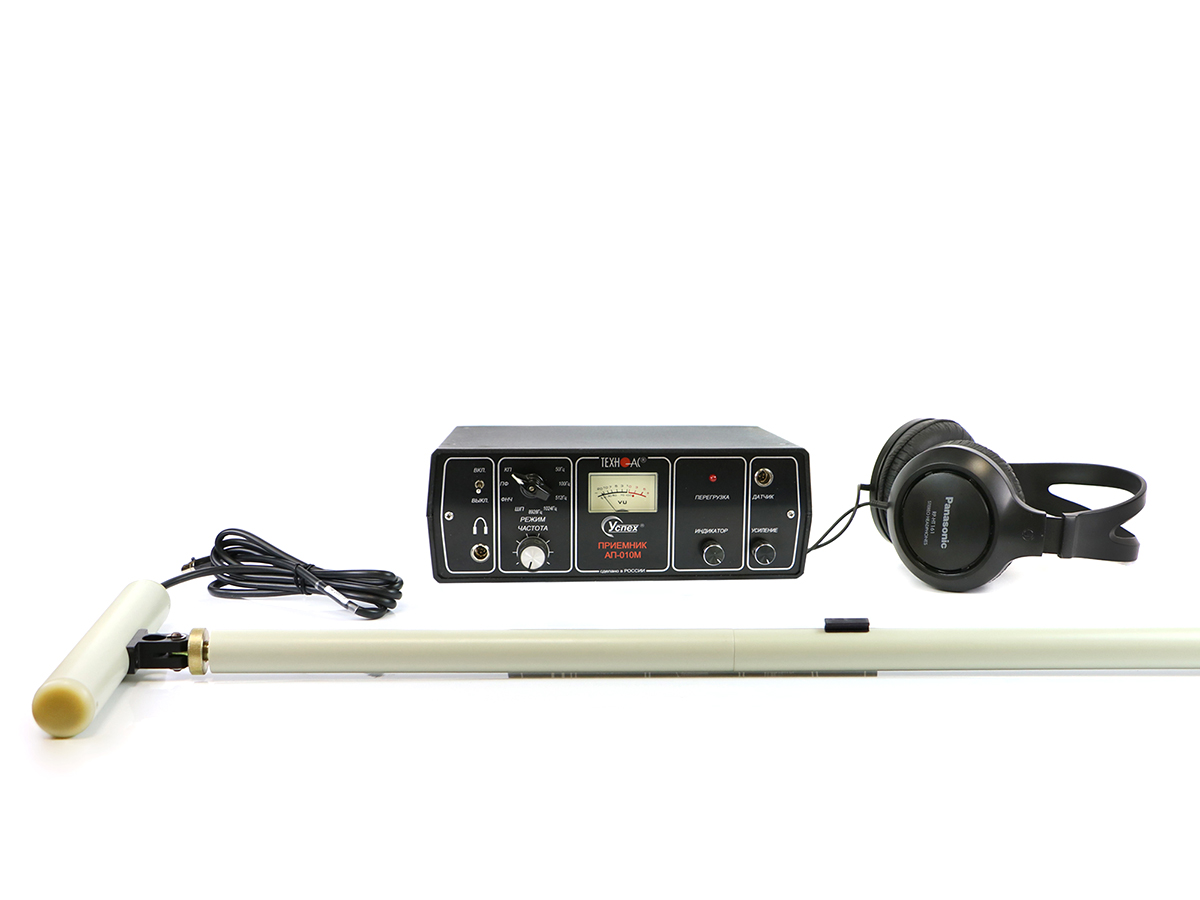

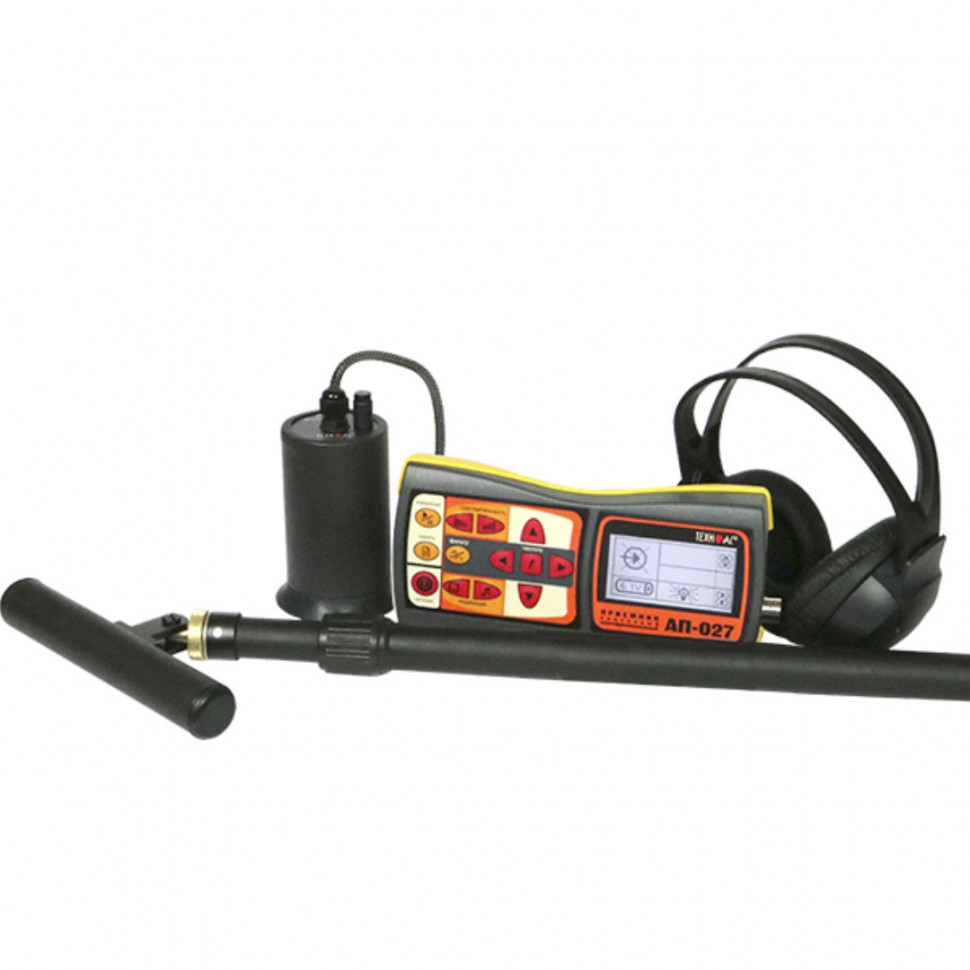

Акустические течеискатели (локаторы)

Достаточно широко применяется ряд методов нахождения подземных коммуникаций, основанных на акустической локации. Часто такие методы используются для поиска утечек воды и газа в трубопроводах из любых металлических и неметаллических материалов. Поэтому приборы для поиска утечек так и называются – течеискатели.

Акустический неактивный метод

Вытекая из трубы, жидкость или газ издает шум, который может уловить акустический течеискатель с функцией пассивного обнаружения, иначе говоря – неактивный акустический детектор.

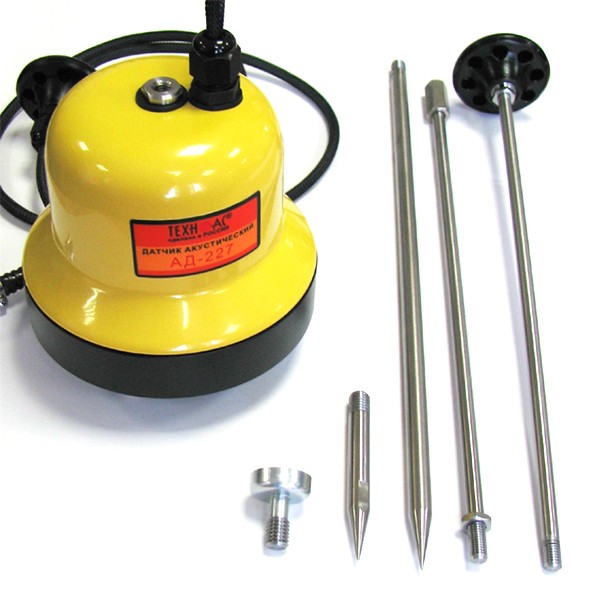

Акустические датчики-микрофоны, которые могут быть контактными, прикладываемыми непосредственно к грунту, или бесконтактными, улавливают звуковые волны, распространяющиеся по грунту. Когда оператор подходит к месту утечки, шум становится сильнее. Определив точку, где звук самый сильный, можно установить местонахождение утечки. Этот метод работает при залегании трубопровода на глубине примерно до 10 м.

Если имеется доступ к трубе через смотровые колодцы, можно прослушивать шум, прикрепив микрофон к трубе или рукоятке вентиля, так как звуковые волны лучше распространяются по материалу трубопровода. Этим способом можно выявить участок трубы между двумя колодцами, на котором есть протечка, а далее, по силе звука, к какому из колодцев она ближе. Точность метода невелика, зато им можно выявить утечку на намного большей глубине, чем при прослушивании с поверхности. Если у прибора имеется функция псевдокорреляции, он может по разности силы звука рассчитывать расстояние до места утечки и уточнять результат поиска.

В комплект прибора обычно входят наушники, мощный усилитель звука (усиление до 5000–12 000 раз), фильтр помех, пропускающий звуки только той частоты, которые заложены в его «память», а также электронный блок, который обрабатывает и записывает результаты и может составлять отчеты. Некоторые приборы совместимы с компьютером.

Считается, что использование течеискателей позволяет сократить расходы на устранение аварий на коммунальных трубопроводах до 40–45%.

Однако у акустических течеискателей есть ряд недостатков. Результаты исследований сильно зависят от наличия шумовых помех, поэтому лучше всего они работают в условиях тишины при исследовании трубопроводов неглубокого заложения – до 1,5 м. Впрочем, современные приборы оснащены микропроцессорами цифровой обработки сигнала и фильтрами, отсеивающими шумовые помехи. Необходимо точно знать маршрут прокладки исследуемого трубопровода, чтобы пройти точно над ним и прослушать шум от утечки в разных точках.

Акустический активный метод – по генератору ударов

В ситуации, когда необходимо отыскать неметаллическую трубу и поэтому нельзя использовать электромагнитный трассоискатель, а к какой-то части трубы имеется доступ, одной из альтернатив является звуковой активный метод. В этом случае применяют генератор звуковых импульсов (ударник), который устанавливается в доступном месте на трубе и методом ударного воздействия создает акустические волны в материале трубы, которые затем улавливаются с поверхности земли акустическим датчиком прибора (микрофоном). Таким образом можно определить местоположение трубопровода. Конечно, этот метод можно использовать и на металлических трубах. Дальность действия прибора зависит от разных факторов, таких как глубина заложения и материал трубы, а также вид грунта. Сила и частота ударов могут регулироваться.

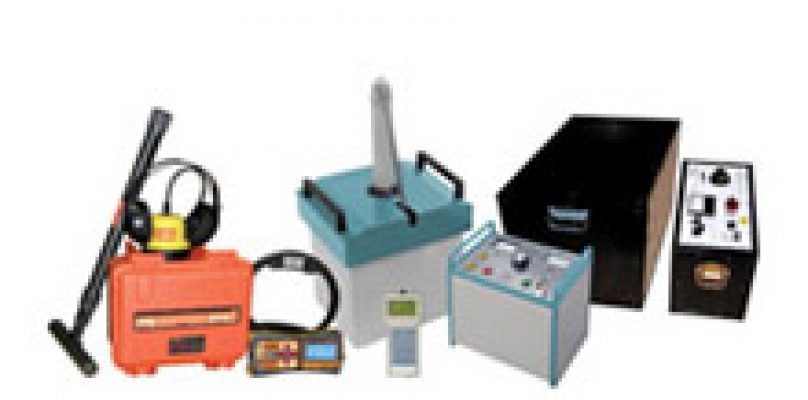

Акустический электрический – по звуку электрического разряда

Если в месте повреждения кабеля можно создать искровой разряд с помощью генератора импульсов, то звук от этого разряда можно прослушивать с поверхности грунта микрофоном. Для возникновения устойчивого искрового разряда необходимо, чтобы величина переходного сопротивления в месте повреждения кабеля превышала 40 Ом. В состав генератора импульсов входят высоковольтный конденсатор и разрядник. Напряжение с заряженного конденсатора через разрядник мгновенно передается на кабель, возникшая электромагнитная волна вызывает пробой в месте повреждения кабеля, и раздается щелчок. Обычно генерируется по одному импульсу через несколько секунд.

Этот метод применяют для локации кабелей всех видов с глубиной залегания до 5 м. Применять этот метод для поиска повреждений у кабелей в металлическом рукаве, проложенных открыто, не рекомендуется, так как звук хорошо распространяется по металлической оболочке и точность локализации места будет невысокой.

Ультразвуковой метод

В основе данного метода лежит регистрация ультразвуковых волн, не слышных человеческому уху. При выходе находящихся под высоким давлением (или наоборот – подсосе при высоком разрежении) жидкости или газа из трубопровода через трещины в сварных швах, неплотности в запорной арматуре и уплотнениях возникает трение между молекулами вытекающего вещества и молекулами среды, в результате генерируются волны ультразвуковой частоты. Благодаря коротковолновой природе ультразвука оператор может точно определять местоположение утечки даже при сильном шумовом фоне, в наземных газопроводах и подземных трубопроводах. Также с помощью ультразвуковых приборов обнаруживают неисправности в электрооборудовании – дуговые и коронные разряды в трансформаторах и распределительных шкафах.

В состав ультразвукового течеискателя входят датчик-микрофон, усилитель, фильтр, преобразователь ультразвука в слышимый звук, который транслируется наушниками. Чем ближе микрофон к месту утечки, тем сильнее звук в наушниках. Чувствительность прибора регулируется. На ЖК-экране результаты сканирования отображаются в цифровом виде. В комплект может входить контактный щуп, с помощью которого также можно прослушивать колебания. Для активного выявления мест негерметичности в состав прибора включают генератор (передатчик) ультразвуковых колебаний, который можно поместить в исследуемый объект (например, емкость или трубопровод), излучаемый им ультразвук будет выходить наружу через неплотности и трещины.

Преимущества. Метод простой, для поиска утечек не требуется сложной процедуры, обучение работе с прибором занимает около 1 часа и при этом метод весьма точный: позволяет обнаруживать утечки через мельчайшие отверстия на расстоянии 10 м и более на фоне сильных посторонних шумов.

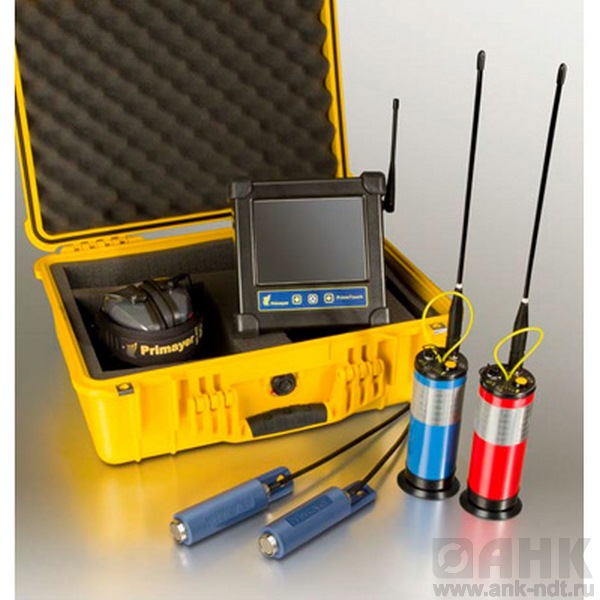

Корреляционный метод

В данном случае на трубу по обе стороны от места утечки (например, в двух колодцах или на запорной арматуре на поверхности земли) устанавливают два (или больше) датчиков виброакустических сигналов (пьезодатчиков). От датчиков сигнал передается в прибор по кабелям или по радиоканалу. Поскольку расстояние от датчиков до места утечки разное, звук от утечки будет приходить к ним в разное время. По разнице во времени поступления сигнала на датчики электронный блок-коррелятор рассчитывает функцию кросс-корреляции и место нахождения повреждения между датчиками.

Данный метод применяется на сложных для акустического сканирования зашумленных участках, таких как городские и заводские территории.

Точность расчета зависит от точности измерения времени прохождения сигналов прибором, точности измерения расстояния между датчиками и точности значения скорости распространения звука по трубе. Как утверждают специалисты, при правильном проведении данных измерений надежность, чувствительность и точность корреляционного метода значительно превышают результаты других акустических методов: отклонение не более 0,4 м и вероятность обнаружения утечек составляет 50–90%. Точность результата не зависит от глубины залегания трубопровода. Метод очень устойчив к помехам.

Недостаток корреляционного метода состоит в том, что результаты искажаются при наличии неоднородностей в трубах: засоров, изгибов, ответвлений, деформаций, резких изменений диаметра. Корреляционные течеискатели – дорогостоящие и сложные приборы, работать на которых могут только специально подготовленные специалисты.

Газоискатели

Для выявления утечек газов из трубопроводов используются газоискатели. Микронасос, который входит в состав прибора, закачивает пробу воздуха с проверяемого места. Отобранная проба сравнивается с эталонным воздухом (например, методом нагревания спиралью: при нагревании пробы с газом и воздуха температура спирали будет разная), и прибор фиксирует наличие в пробе газа. Также имеются газоискатели (сравнивающие пробу и эталонный воздух) на основе других принципов. Такое оборудование способно уловить газ или другое опасное летучее вещество даже в том случае, если его в воздухе содержится всего 0,002%!

Газоискатель – легкий и компактный, удобный и простой в эксплуатации прибор. Однако он весьма чувствителен к температуре окружающего воздуха: при слишком высокой или низкой температуре его работоспособность снижается и даже может стать нулевой, например при температуре ниже –15 и выше +45 °С.

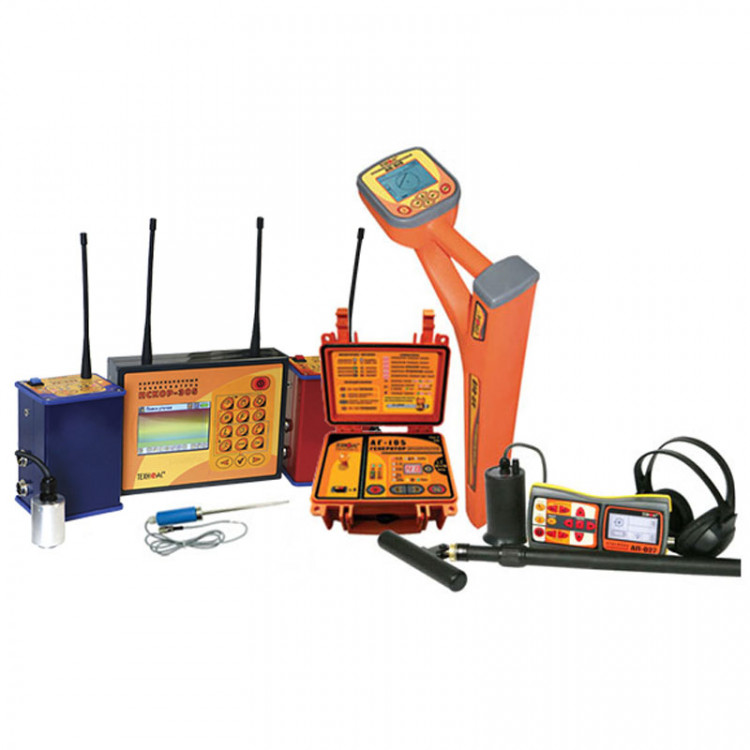

Комплексные приборы

Как мы видим, у локаторов каждого типа имеются определенные ограничения и недостатки. Поэтому для служб, эксплуатирующих подземные коммуникации, современные трассопоисковые приборы часто выполняются комплексными, состоящими из аппаратуры разных типов, например, в них вместе с электромагнитным трассоискателем могут входить акустический локатор, георадар и пирометр, а акустический приемник может иметь еще и канал приема электромагнитных сигналов. Поиск может проводиться одновременно на частотах электромагнитных и радиоволн, либо прибор может переключаться в режимы приема магнитных, радио- или акустических волн. Причем модульная конструкция приборов позволяет комплектовать комплексы индивидуально для каждой компании-клиента в зависимости от его конкретных задач. Использование комплексных приборов повышает вероятность точного нахождения местоположения объекта, облегчает и ускоряет проведение работ по обслуживанию подземных коммуникаций.

Инновации в отрасли оборудования для поиска подземных коммуникаций

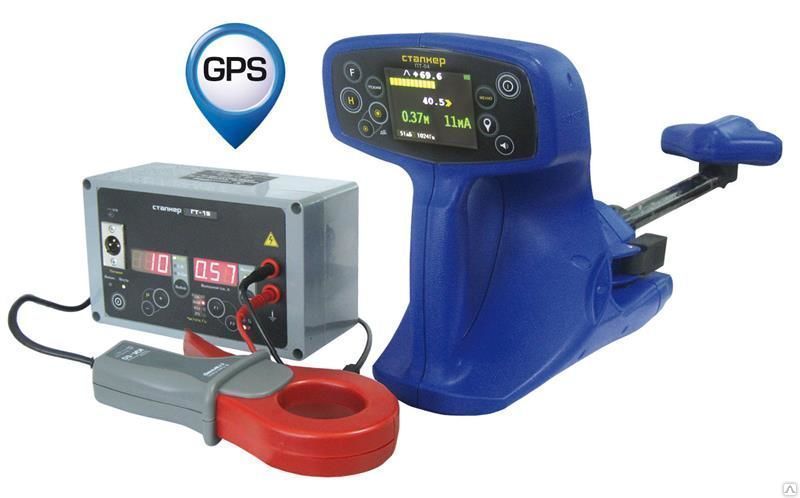

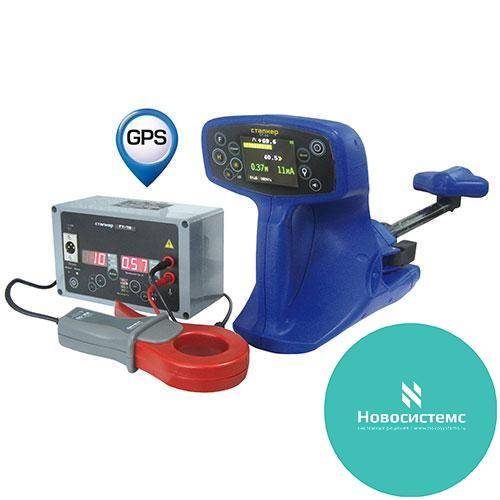

Запись координат объектов поиска в GPS/ ГЛОНАСС

У некоторых современных трассопоисковых приборов есть возможность определять координаты обнаруженного объекта по GPS/ ГЛОНАСС и записывать их (даже онлайн) в базу данных цифрового плана участка, созданного методом автоматизированного проектирования CAD, обозначив там выявленные инженерные коммуникации. Параллельно данные поступают на компьютер в головной офис компании. Информация может быть представлена в виде простых меток, которые помогут оператору экскаватора визуально ориентироваться на схеме, показанной на дисплее машины. Еще проще будет работать оператору, если управление экскаватором частично автоматизировано и связано с GPS/ ГЛОНАСС – автоматика поможет избежать повреждения коммуникаций.

Новинки трассопоискового оборудования

Ведущие разработчики данного оборудования предлагают сканеры, которые сканируют стройплощадку и на основе анализа характеристик местного грунта и прочих условий на строительном объекте автоматически указывают оптимальную величину частоты, на которой рекомендуется вести локацию подземных коммуникаций. Для достижения наилучшей чувствительности некоторые трассоискатели оснащаются функцией автоматического подбора оптимальной частоты сигнала – это удобно в условиях «грязного» эфира и когда под землей проходит сразу несколько трасс.

Появились приборы с двумя выходами, которые могут теперь подсоединяться и вести исследования одновременно двух инженерных коммуникаций.

Приборы оснащаются высококонтрастным жидкокристаллическим дисплеем, изображение на котором видно даже при освещении прямыми солнечными лучами, информативность дисплеев повышается: в режиме реального времени отображаются все необходимые параметры: глубина коммуникации, направление движения к ней, интенсивность сигнала и т. п. На экране прибора даже может формироваться наглядная схема расположения коммуникаций, трассоискатель способен одновременно «видеть» до трех подземных коммуникаций, «рисуя» на большом дисплее карту их расположения и пересечений.

Георадары

(Подробнее о георадарах см. Часть 1)

Работа георадара основана на излучении электромагнитного импульса в грунт и регистрации отраженного сигнала от подземных объектов и границ среды с разными электрофизическими свойствами.

Области применения георадара огромны: он позволяет определять глубину залегания коммуникаций, местоположение пустот и трещин, зоны переувлажнения и уровень грунтовых вод, характер залегания геологических границ, зоны разуплотнения, незаконные врезки, дефекты земляного полотна, наличие арматуры, мин и снарядов, а также другие объекты.

Основное распространение георадиолокация получила в области поиска подземных коммуникаций, во многом благодаря тому, что этот метод обнаруживает коммуникации из любого материала, в том числе неметаллические.

Для поиска подземных коммуникаций подбирают георадар с антеннами, имеющими среднюю центральную частоту (200–700 МГц). Поиск на таких частотах обеспечивает глубину зондирования до 5 м, а также позволяет находить кабели и трубы малого диаметра.

При необходимости обследования больших территорий используются георадарные системы с массивом антенн, устанавливаемые на транспортное средство. Такие системы сканируют до нескольких гектаров в день.

Современные георадары могут находить подземные коммуникации в режиме реального времени и имеют возможность совместного использования с GPS-оборудованием, что позволяет привязываться к местности и, используя полученные координаты, переносить георадарные данные в CAD-системы, а также наносить обнаруженные коммуникации на имеющиеся схемы.

Долгое время считалось, что георадар – это сложная в понимании и управлении техника, однако с появлением современных технологий и продвинутого программного обеспечения ситуация в корне изменилась. Георадары лидирующих производителей имеют максимальную автоматизацию получения и интерпретации данных, что исключает ошибки, связанные с человеческим фактором. Таким образом, на сегодняшний день георадар является незаменимым помощником в поиске подземных коммуникаций и по праву может считаться «третьим глазом» инженера-изыскателя.

Трубоискатель, тестер трассоискатель кабельный / Приборы для поиска коммуникаций в Ростове от фирмы ЮжГеоСеть

• Трассоискатели

    Трассоискатель ( трубоискатель ) – предназначен для определения местоположения кабельных линий и металлических трубопроводов, а также глубины их залегания (прямым или косвенным методом). Опционально могут иметь функции трассировки неметаллических коммуникаций, поиска повреждений кабельных линий и изоляции трубопроводов. Тестер трассоискатель – прибор для контроля состояния кабеля или кабельной линии. Современные трассоискатели имеют набор доп. функций, которые позволяют не только выявлять сбои в работе кабельных линий, но и помогут измерить расстояние до места обрыва кабеля или показать ошибки в схеме.

• Течеискатели


  Течеискатель – предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, нефтеснабжения, находящихся на глубине до 6 м в канальной и бесканальной прокладке.

  Акустические течеискатели “Успех” применяются в основном для трубопроводов подземной прокладки, с помощью акустических датчиков можно принять шум воды, возникающий в месте утечки.

  Корреляционные течеискатели для обнаружения утечек воды в трубопроводах и определения мест их расположения основаны на измерении виброакустического сигнала, генерируемого утечкой, с помощью двух датчиков, установленных непосредственно на трубопроводе.

• Кабелеискатели

     Кабелеискатель – предназначен для определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, силовые и сигнальные кабели, трубопроводы с системами катодной защиты) на глубине до 6м. В основном используются для пассивного поиска кабеля, находящегося под напряжением.

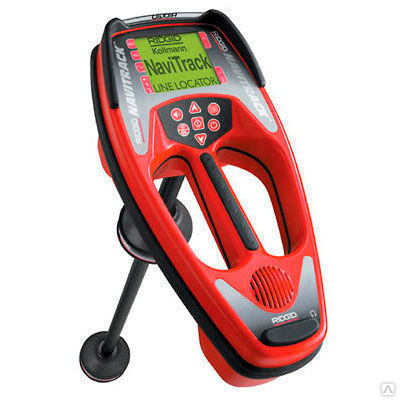

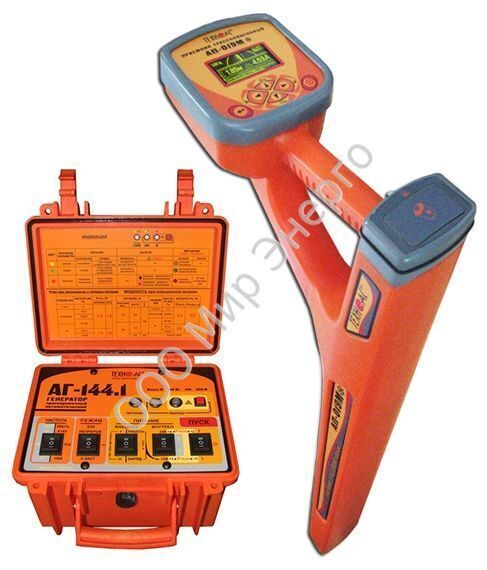

Трассоискатели

Трассоискатель – прибор, позволяющий производить поиск подземных коммуникаций. Трассоискатели делят на такие группы:

1) безгенераторный;

2) генераторный;

3) акустический;

4) георадар.

Безгенераторный трассоискатель

Производит поиск подземных электрических коммуникаций посредством идентификации магнитного поля кабеля. Это говорит о том, что прибор может использоваться для определения конфигурации заложения кабелей, находящихся под током. Для определения местоположения обесточенных коммуникаций применяют второй тип трассоискателей.

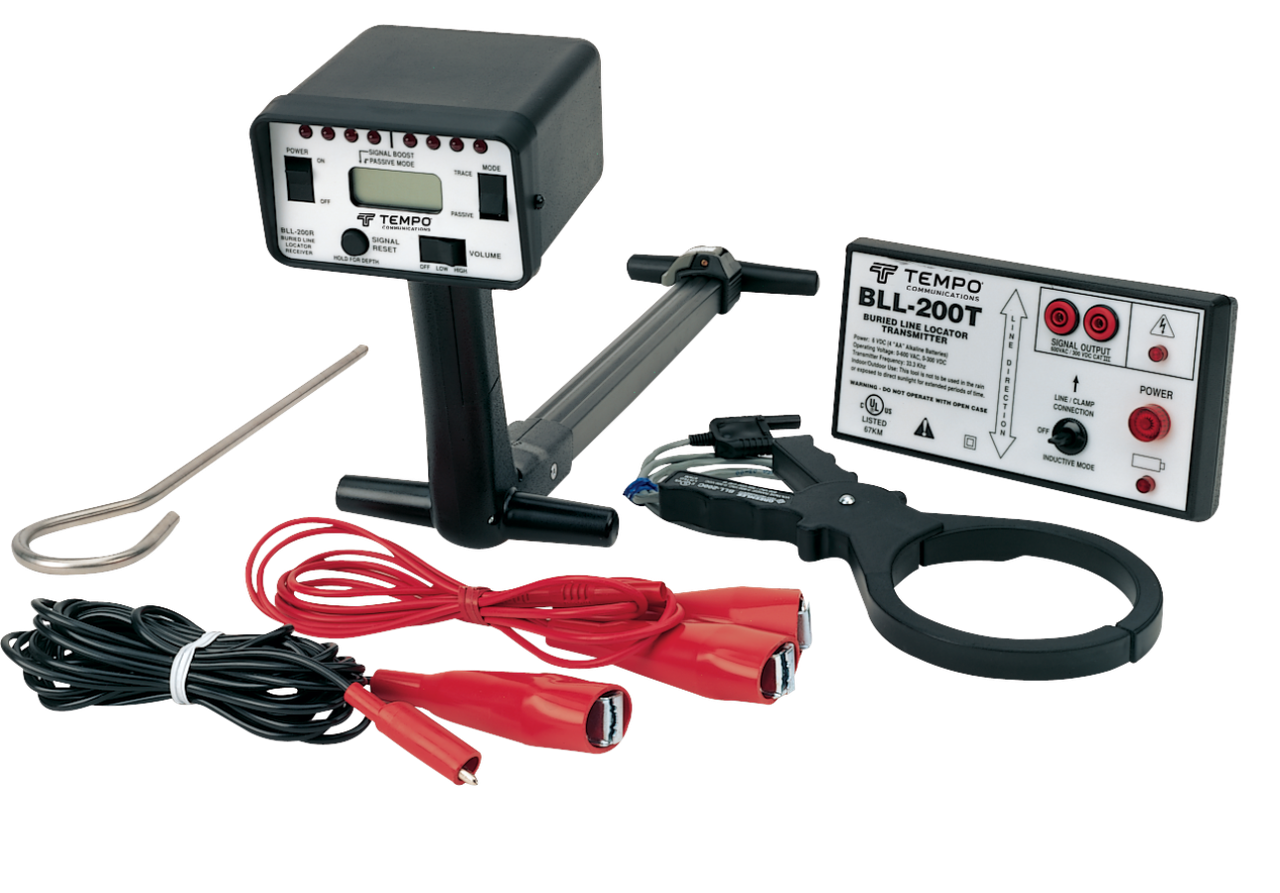

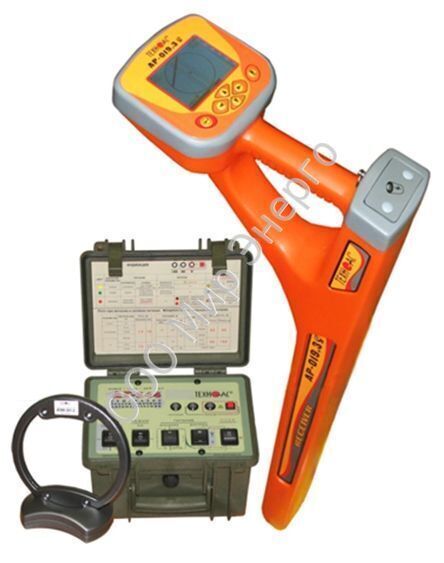

Генераторный трассоискатель

Прибор производит идентификацию кабеля аналогично методу, используемому в предыдущем варианте. Единственное отличие – наличие генератора, открывающего возможность поиска обесточенных линий. Возможны такие комплектации генераторных трассоискателей:

1) контактный генератор;

2) бесконтактный генератор.

Первая комплектация предусматривает подключение генератора к кабелю. Впоследствии подключения в линии возникает ток, что дает возможность трассоискателю определить конфигурацию заложения кабеля. Вторая ― разработана для случаев, когда отсутствует возможность контакта с линией. Кабель индуцируется бесконтактным генератором, и его местоположение становится известным.

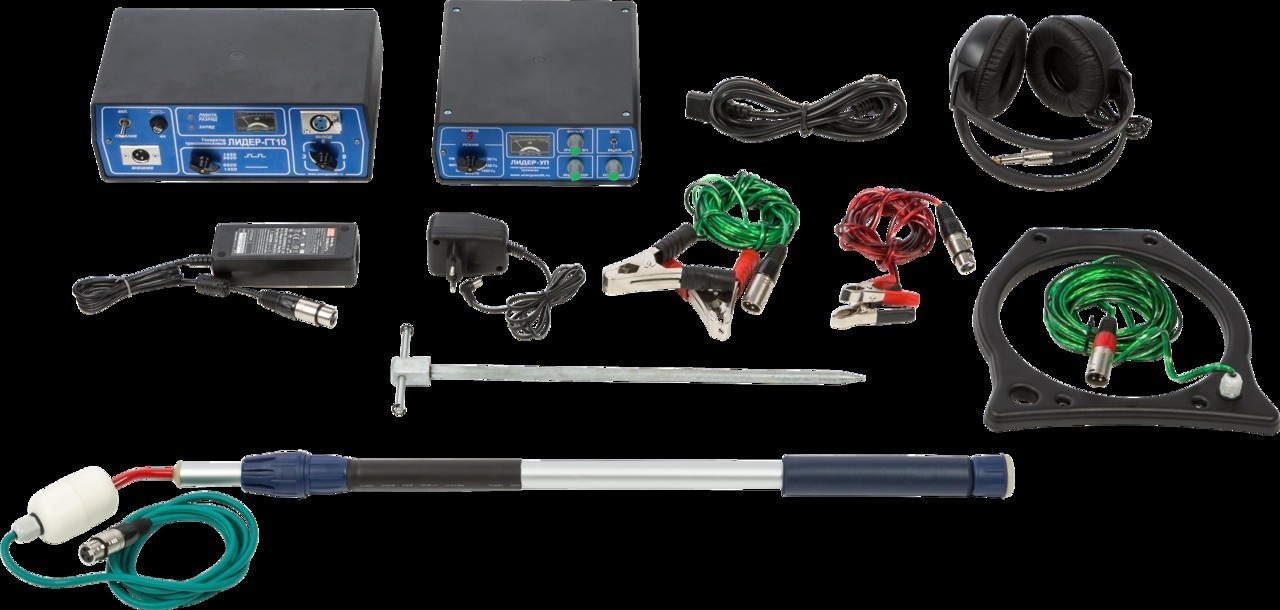

Акустический трассоискатель

Применяется для определения местоположения пластиковых труб, имеющих выход на поверхность. На выходе устанавливается ударник, производящий удары по трубе. Акустические колебания распространяются вдоль линии, что открывает возможность трассоискателю улавливать микровибрации приемником.

Георадар

В случаях, когда пластиковые трубы не имеют выхода на поверхность, применяют георадар – прибор, локализующий неоднородности в толще земли. На сегодняшний день является самым удобным трассоискателем, позволяющим без вспомогательных работ производить выискивание подземных коммуникаций.

Как пользоваться трассоискателем?|Советы от специалистов Москве и России в Элкип

В зависимости от назначения данный класс приборов можно классифицировать по типу используемого датчика:

• трассоискатель с электромагнитным датчиком;
• трассоискатель с акустическим датчиком;
• трассоискатель с оптическим датчиком.



            Трассоискатели с электромагнитным датчиком можно разделить на следующие подгруппы:

• поиск кабелей и проводников по электромагнитному полю промышленной частоты, генерируемому при прохождении тока по проводникам. Частным случаем является детектор скрытой проводки.
• поиск кабелей и проводников по электромагнитному полю высокой частоты, наводимому электрическим током высокой частоты. Источником тока высокой частоты служит дополнительный генератор, который входит в состав прибора. Приборы, основанные на данном принципе работы, являются одними из самых точных и совершенных из всех представленных на рыке. Данный принцип работы позволяет выполнять широкий спектр работ по идентификации кабелей при одиночной и групповой прокладке, а также точно идентифицировать и определять трассу кабелей уложенных в грунт или воду.
• отдельно стоит отметить отдельный класс приборов — рефлектометров. Принцип работы данного типа приборов основан на генерации импульса и измерения «отклика» от линии. Данный метод позволяет точно определять длину кабельной трассы до точки повреждения.

Трассоискатели с акустическим датчиком широко используются при поиске полиэтиленовых труб и иной трубопроводной арматуры, для которых не применим электромагнитный принцип работы. В данном принципе работы генератор акустического излучения передает механические колебания на поверхность исследуемого участка трубопроводной арматуры. Для поиска труб приборы оснащаются акустическими датчиками контактного действия.

Трассоискатели с оптическим датчиком активно используются в ВОЛС. Здесь стоит отметить как простейшие устройства «светящие» в оптическое волокно в видимой области спектра (детекторы непрерывности), так и более сложные приборы – оптические рефлектометры. Данный тип приборов один из самых дорогих и высокотехнологичных.

Из наиболее часто используемых видов трассоискателей можно отдельно отметить некоторые из них:

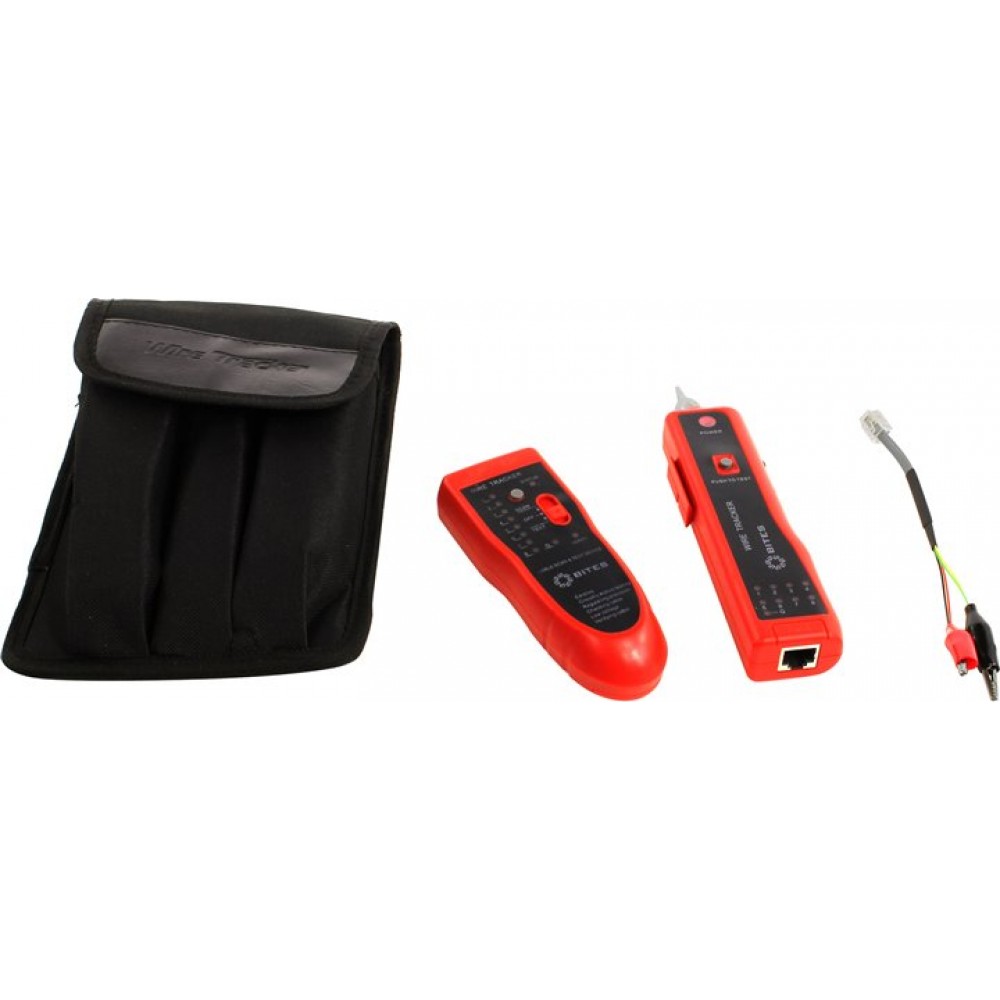

1. трассоискатель для витой пары — используются для работы с сетями Ethernet и позволяют определять целостность линии и расстояние до обрыва/короткого замыкания.
2. трассоискатель для кабельных линий — ориентирован для поиска, определения состояния и измерения параметров кабельной трассы. Это самый распространенный тип трассоискателей.
3. трассоискатель для полиэтиленовых труб. В связи с особенностями трубопроводной арматуры данный вид использует акустические колебания.
4. трассоискатель для скрытой проводки. Данный вид прибора один из наиболее востребованных в быту и строительстве.
5. трассоискатель для трубопроводов. Прибор специально предназначен поиска стальных (ферромагнитных) трубопроводов и металлических трубопроводов, имеющих катодную защиту. Генератор, входящий в состав данного типа прибора, характеризуется высокой выходной мощностью и может достигать нескольких сотен Вт. Данный тип приборов может оснащаться генератором высокого напряжения для определения точки повреждения изоляции и механическим зондом.

Современные трассоискатели могут иметь различный функционал – начиная от проверки целостности кабелей и определения трассы прокладки заканчивая поиском повреждений в телефонных и компьютерных сетях (Ethernet). Ярким примером служит кабельный тестер-трассоискатель Мегеон 40017. Данный прибор позволяет уверенно определять трассу прокладки кабеля, а также работать с телефонными линиями.

Как пользоваться

Прибор состоит из двух функциональных блоков — генератора и приемника, каждый из которых питается от одного элемента типа «Крона» 9В. Для поиска определения трассы прокладки кабеля подключите контакты генератора к началу исследуемого участка. Приемником исследуйте площадь вероятной трассы прокладки кабеля. Максимальный уровень звука, излучаемый приемником, будет указывать на наличие кабеля возле приемника. В случае, если кабель локализовать не удается, увеличьте зону поиска.

В кабельном тестере-трассоискателе Мегеон 40017 также реализована функция определения состояния телефонной линии.

Рекомендации по эксплуатации и хранению.

Все трассоискатели представляют собой сложные измерительные приборы. Перед началом работы с прибором внимательно ознакомьтесь с инструкцией по эксплуатации прибора. Выполнение всех требований инструкции, а также требований техники безопасности позволит продлить срок службы прибора на многие годы и обеспечит безопасную работу. С учетом многообразия представленных на рынке приборов можно выделить некоторые основные моменты по эксплуатации и хранению приборов:

• Всегда держите прибор в чистоте;
• Не подключайте генератор к электрическим цепям, напряжения в которых могут превышать максимально-допустимые для данного типа прибора;
• Строго выполняйте все требования правил охраны труда на электроустановках;
• Храните прибор в отапливаемом помещении где отсутствую агрессивные газы и исключается попадание влаги.

При длительном хранении прибора всегда извлекайте гальванические элементы питания — это позволит исключить повреждение внутренних компонентов прибора в случае нарушения герметичности элементов питания (протекание электролита). Приемник трассоискателя – прецизионный элемент, который требует бережного обращения. От состояния приемника зависит точность и достоверность результатов. Не прикладывайте чрезмерные усилия на головку приемника при поиске скрытых коммуникаций.

Советы и рекомендации

                При выборе трассоискателя необходимо четко установить тип коммуникацийработ и их особенности. В зависимости от типа исследуемых коммуникаций (силовой кабель, телефония, Ethernet, ВОЛС) требуются различные приборы. В зависимости от типа решаемых задач необходимо определить их особенности: для кабеля — наличие напряжения и его величина, для ВОЛС — длина используемой волны и тип волокна и т.д.

Для бытового применения рекомендуются тестеры-трассоискатели Мегеон 40017. Данный прибор при минимальной цене обеспечивает приемлемую точность поиска скрытых кабельных коммуникаций и дополнительно имеет возможность тестирования телефонной линии.

Как увеличить мощность приема

                При работе с трассоискателем следите за тем, чтобы между приемной частью и исследуемым объектом не находились металлические предметы — они вносят значительные ошибки.

                Для увеличения чувствительности и точности трассоискателя при обнаружении кабельных коммуникаций, работающего на принципе обнаружения электромагнитного поля промышленной частоты, рекомендуется подключать мощную нагрузку на конечный участок кабельный трассы.

Трассотечеискатель Успех ТПТ-522Н

 Трассотечеискатель «Успех ТПТ-522Н» для диагностики металлических и неметаллических трубопроводов представляет собой многофункциональный комплект, в котором объединены три устройства: трассоискатель с электромагнитным датчиком, трассоискатель с акустическим датчиком, течеискатель с акустическим датчиком. Особенностью данной модели является совмещение генератора электромагнитных импульсов и генератора ударной установки. Комплект предназначен для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора; трассировки коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами; определения мест повреждения кабельных линий электромагнитным и акустическим методами; обследования участков местности перед проведением земляных работ; а также для обнаружения мест разгерметизации трубопроводов на глубине до 3 м. Рекомендуемая область применения: Теплосети Водоканал Газораспределительные сети Технические характеристики трассотечеискателя Успех ТПТ-522Н, заявленные производителем, приведены в таблице Характеристики Значения Приемник “АП-027” Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика Вид принимаемого сигнала: Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» Частоты переключаемых полосовых фильтров: Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. «Широкая полоса» (частотный диапазон): Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД 0,05…8,6 кГц 0,09…2,2 кГц Коэффициент усиления электрического тракта и динамический диапазон входного сигнала: Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД 100 dB 120 dB Визуальная индикация ЖКИ – символы и значения выбираемых режимов и параметров – анимированная шкала уровня входного сигнала – цифровое значение и анимированная шкала уровня выходного сигнала – график (движущаяся диаграмма) уровня выходного сигнала – частотный спектр выходного сигнала – цифровое и графическое отображение уровней выходного сигнала, записанных в «памяти» Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. Головные телефоны -синтезированный звук ЧМ. Встроенный излучатель – синтезированный звук ЧМ. Питание Напряжение 4…7В. – аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или – щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. Время непрерывной работы, не менее 20 часов Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Генератор “АГ-144. 1″ Частоты генерируемого сигнала, Гц: – частоты SIN f1 / f2 / f3, ±0,1% – частоты следования ударов нч / сч / вч 512/1024/8192 0,5/1/2 Режимы генерации «SIN» «непрерыв» «SIN» «_⊓_» «SIN» «3част» «УДАР» Максимальное выходное напряжение, В: – при автономном питании – с добавлением внешнего аккумулятора 12/24В – при питании от сетевого блока 220 330 140 Выходная мощность, Вт: – при автономном питании – с добавлением внешнего аккумулятора 12/24В – при питании от сетевого блока от 7,5 до 120 от 45 до 180 от 18 до 72 Допустимое сопротивление нагрузки любое (0…∞) Согласование с нагрузкой автоматическое Источники питания – встроенный акк. комплект – сетевой блок питания Габаритные размеры электронного блока (кейса), не более, мм 250х215х165 Вес электронного блока, не более, кг 8,5 – допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС – класс климатической защиты IP54 Электромагнитный датчик “ЭМД-247” Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Акустический датчик “АД-247” Габаритные размеры прибора, не более, мм 60 х 130 Масса, не более, кг 0,95 Индуктивная антенна “ИЭМ-301. 3″ Максимальная мощность, подводимая к «рамке», не более, Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Механизм ударный “УМ-112М” Рабочее положение крепления ударного механизма на трубу:   допустимое – любое оптимальное для максимальной дальности трассировки – верхнее Длина соединительного кабеля, не менее, м 5 Диаметр исследуемой трубы, мм от 50 Габаритные размеры, не более, мм 90х200 Масса комплекта, не более, кг 3 Комплект поставки трассотечеискателя Успех ТПТ-522Н Трассопоисковый приемник “АП-027”. Генератор “АГ-144.1”. Индукционная антенна «ИЭМ-301.3». Электромагнитный датчик «ЭМД-247». Комплект акустического датчика «АД-247». Ударный механизм «УМ-112». Головные телефоны. Батарейки для приемника (АА). Держатель для приемника. Источник питания. Кабель АГ144.02.020. Кабель AG144.02.060. Кабель АГ120.02.030. Кабель АГ105.02.020. Контакт магнитный АГ120.02.090. Штырь заземления АГ110.02.004. Ключ шестигранный 2,5*57 мм. Крестовая отвертка. Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030. Сумка для индукционной антенны «ИЭМ-301.3». Сумка для электромагнитного датчика «ЭМД-247». Сумка для генератора “АГ-144.1”. Сумка для ударного механизма «УМ-112». Сумка для комплекта. Руководство по эксплуатации и паспорт Дополнительное оборудование: Акустический датчик малогабаритный “АДМ-227” с функцией магнитного датчика. Клещи индукционные “КИ-110/x”. Датчик контроля качества изоляции “ДКИ-117”. Датчик определитель дефектов коммуникаций “ДОДК-117”. Датчик контроля качества изоляции “ДКИ-127”. Накладная рамка “НР-117”. Малогабаритный электромагнитный датчик «МЭД-127». Портативный искатель металлических люков ИЭМ-300 “Люк”. Комплект внешнего аккумулятора для приемника “АП-027”. Комплект аккумуляторов и зарядное устройство для приемника “АП-027”. Комплект аксессуаров для заземления коммуникации. Дополнительные материалы: Трассотечеискатель “Успех ТПТ-522Н” (акустический трассопоиск) Подпишитесь на наш канал YouTube   Трассотечеискатель Успех ТПТ-522Н можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
