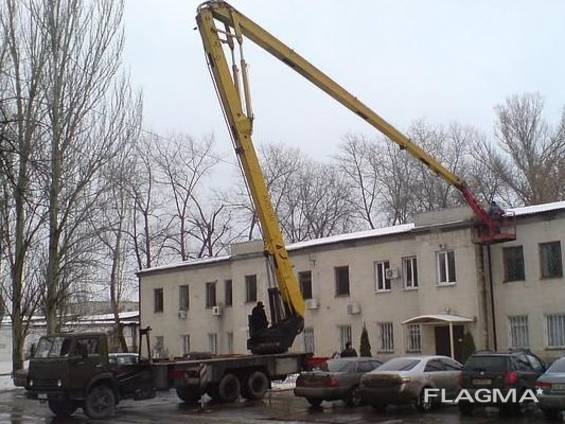

С августа по октябрь того же года АКП-30 (53213) 509 проходит положенные испытания, которые выявили на удивление малое количество замечаний. Показанные результаты фактически полностью соответствовали требованиям технического задания, комиссией отмечались лучшие параметры модели ПМ-509 в сравнении с моделью ПМ-503. Прежде всего, больший дорожный просвет и меньшую на 4300 кг по сравнению с АКП-30 (250) 503 полную массу, увеличение транспортной скорости до 80 км/ч. Распределение нагрузки по осям шасси соответствовало нормативным значениям, что, соответственно, привело к применению более совершенной конструкции опорного устройства – как и раньше, потребовалось четыре опоры вместо шести (без двух передних аутригеров модели ПМ-503).

 Интересные результаты показали испытания на безотказность опытного образца. В конце сентября 1987 года, на территории ОЗ ОКБ ПТ модель ПМ-509 за 52 часа наработала 155 циклов, включавших в себя все этапы работы подъёмника: приведение в рабочее положение, подъём люльки на полную высоту, опускание колен и приведение автомобиля в транспортное положение. Было выявлено 10 замечаний, из которых самыми серьёзными были замена манометра на пульте управления и течь масла из правой задней опоры.

 На общей позитивной картине забавно выглядели несколько казусов, возникших по одной причине. Чтобы получить доступ к двигателю, водитель КамАЗа должен был опрокинуть кабину. На коленчатом подъёмнике в транспортном положении этому мешал комплект колен. Логично предположить, что подобная процедура по опрокидыванию кабины должна проводится водителем без приведения подъёмника в рабочее положение. Например, нам нужно заняться двигателем во дворе пожарной части или на выезде, на улице с оживленным движением, где нет возможности выдвинуть опоры. Эта ситуация была предусмотрена проектировщиками и за подъём колен с передней стойки на необходимые 7° отвечал ручной насос «Родник». Однако, оказалось, что эта теоретически несложная процедура занимает 40 минут непрерывной работы водителя. Аналогично велико было время, необходимое аварийному приводу для приведения коленчатого подъёмника из рабочего положения в транспортное. Оно составляло 23 минуты. Для сравнения – самое большое время, требуемое на полное развертывание АКП-30 (53213) 509 (приведение в рабочее положение и подъём люльки на 30 м), составляло при испытаниях всего 3 минуты.

 Перед серийным выпуском будет произведен ряд изменений во внешности опытного образца. Из соображений технической эстетики ручной насос аварийного привода закроют кожухом и скроют панелями промежуток между платформой и кабиной водителя.

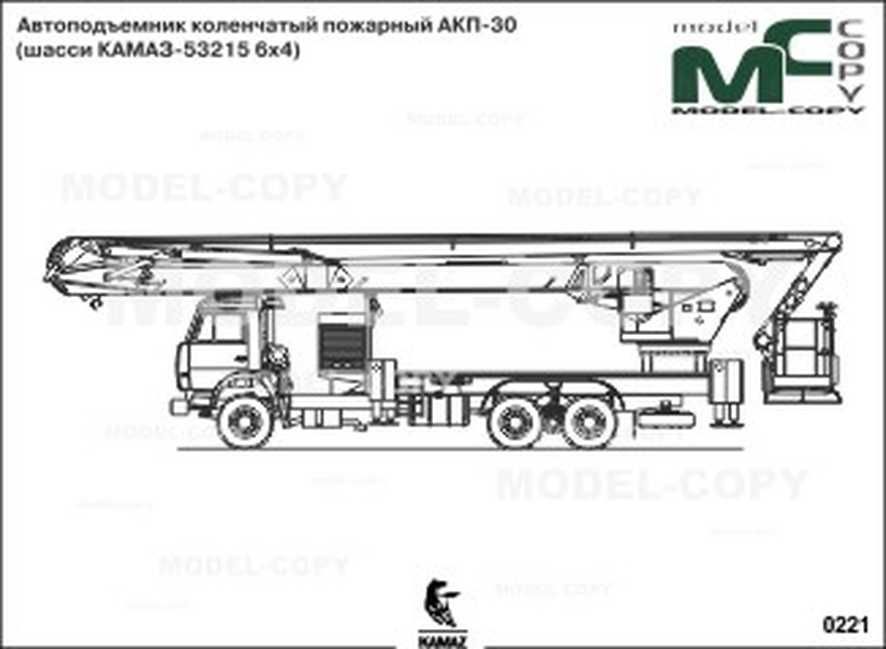

 По своему устройству модель ПМ-509 мало отличалась от АКП-30 (250) 503, за исключением незначительных изменений в комплекте колен, конструкций люльки и самой платформы  (расположения отсеков), применительно к новому шасси КамАЗ-53123.

 АКП-30 (53213) 509 был рекомендован к серийному производству с 1988 года. Согласно ТУ 22-150-122-87, допускалось два варианта исполнения пожарного коленчатого подъёмника – для умеренного и тропического климата, что свидетельствует о возможных его поставках в социалистические страны. За оставшиеся три года нашей истории будет выпущено ещё две модификации АКП-30 (53213): ПМ 509А и ПМ 509Б. Обе эти модификации выпускались серийно. Последняя модификация была разработана ОКБ ПТ в «инициативном порядке» и рекомендована решением межведомственной комиссии к серийному производству по результатам испытаний в январе-феврале 1991 года. Главной её особенностью было применение в гидравлической системе элетрогидравлических блоков пропорционального управления, позволяющих получить плавное изменение скоростей движений со всех пультов управления. А их на модели ПМ-509Б насчитывалось уже три: нижний на платформе, верхний – в люльке и переносной, позволявший управлять работой коленчатого подъёмника с безопасного расстояния, например, из-за обвалования при подаче воздушно-механической пены или воды при тушении пожаров в резервуарах. Этой цели служил и лафетный ствол люльки, также оборудованный дистанционным управлением с электроприводом.

 АКП-30 (53213) 509Б легко отличим внешне от предыдущих моделей. Всё дело в конструкции его платформы. На этой модели отказались от задних лесенок, сохранившихся в конструкции с времен ПМ 503. Конструкция платформы стала более эстетичной, лесенка для подъёма на неё располагалась прямо за кабиной водителя.

 К сожалению, сегодня мы не знаем точного количества выпущенных Торжокским ПО «Пожтехника» пожарных автомобилей этой марки. Но то, что они были широко распространены в советской пожарной охране, свидетельствует об их выпуске в достаточно большом количестве. Отдельные их экземпляры всё ещё можно встретить в пожарных частях, но, как правило, в большинстве своём они выведены из боевого расчёта и требуют ремонта.
