AGM аккумулятор

AGM аккумуляторами сегодня уже никого не удивить. Технология AGM (расшифровывается, как Absorbed Glass Mat) к настоящему времени уже хорошо отработана. Все крупные и средние компании, выпускающие автомобильные аккумуляторы, уже её освоили. Известные бренды обязательно имеют в своей продуктовой линейке семейство AGM батарей. Эти модели позиционируются в качестве аккумуляторов для автомобилей с двигателями «Старт-Стоп», а также имеющими много электрооборудования на борту. AGM аккумуляторы совершеннее свинцово-кислотных АКБ с жидким электролитом, но вытеснить с рынка они их не смогли. Причина – высокая стоимость AGM. В этом материале мы разберём технологию и конструкцию аккумуляторных батарей AGM, их плюсы и минусы, а также особенности эксплуатации.



Содержание статьи

Технология и принцип работы AGM аккумуляторов

Перед тем как пояснить технологию Absorbed Glass Mat, стоит пару слов сказать об истории возникновения этих АКБ.



Немного истории

Технология Absorbed Glass Mat была запатентована в 1980 году. В 1985 году её внедрили для военных самолётов, где от аккумуляторов требовалась высокая мощность, надёжность и безопасность. Однако первые прототипы аккумуляторных батарей AGM и GEL стали появляться значительно раньше.



Первый прототип современных свинцово-кислотных гелевых батарей в 1934 году разработала компания Elektrotechnische Fabrik Sonneberg. Модель VRLA, которая была максимальна близка к современным, изобрёл в 1957 году Отто Яче из компании Sonnenschein.

Первая AGM батарея была создана компанией Gates Rubber Corporation в 1972 году. Она получила название Cyclon. Теперь современные модификации этого аккумулятора выпускаются EnerSys. Cyclon имел спиральные электроды из тонкой свинцовой фольги. После этого некоторые производители воспользовались новой технологией для создания моделей аккумуляторов с плоскими электродами.

В середине 1980-х годов компании Tungstone и Chloride из Великобритании выпустили модели аккумуляторов AGM с заявленным сроком службы 10 лет. Ёмкость этих моделей была до 400 Ач. Их сертифицировали для использования в телекоммуникационном оборудовании.

Примерно в то же время Gates Rubber Corporation приобретает фирму Varley (Великобритания), которая специализировалась на выпуске АКБ авиационной и военной техники. Специалисты Varley адаптировали модель Cyclon для промышленного производства мощных батарей с прямоугольными электродами. Затем их стали использовать в разных моделях авиалайнеров, среди которых Harrier и AV8B, BAe 125 и 146, некоторые модификации F16. Они стали альтернативой Ni-Cd, используемым до этого.

Первой компанией в США, кто стал выпускать AGM аккумуляторы для коммерческого использования, была Concorde. Её специалисты разработали технологию AGM Concorde Sun-Xtender, которая применима к большинству выпускаемых сегодня моделей.

В 1990-х и 2000-х годах количество электрооборудования на транспортных средствах стало стремительно увеличиваться. Стало понятно, что стандартные свинцово-кислотные батареи (WET) исчерпали свои возможности для удовлетворения возросших требований. Автомобильные аккумуляторы требовали разработки новой конструкции и химических веществ.

Эти аккумуляторные батареи относятся к группе VRSLAB (герметичная свинцово-кислотная батарея с клапанным регулированием). Чаще её можно встретить под названием VRLA (свинцово-кислотная кислота с регулируемым клапаном). Встречается также название SLA (герметичная свинцово-кислотная) или просто необслуживаемые АКБ.

Вернуться к содержанию


Принцип работы и особенности

Среди аккумуляторов VRLA можно выделить три типа.

  • Герметичные VR-батареи с жидким электролитом.
  • Absorbed Glass Mat.
  • Гелевый аккумулятор.

В этой статье мы рассмотрим только модели Absorbed Glass Mat. Их часто называют гелевыми, но это неправильно. Гелевые, которые также называют «силиконовыми батареями», имеют электролит, связанный в гель посредством оксида кремния.

Технология AGM имеет другой принцип. В этих батареях между пластинами электродов помещают тонкий слой стекловолокна. Он пропитан электролитом примерно на 95% максимального объёма, который волокно может удерживать в себе. Стекловолокно укладывают между пластинами, немного сжимают и припаивают для удержания его на месте. Благодаря плотной упаковке стекловолокна и электродных пластин, АКБ имеет высокую устойчивость к вибрации.

Вплетённые тонкие волокна стекла увеличивают площадь поверхности, которая удерживает электролит в течение всего срока эксплуатации. Эти волокна не подвержены воздействию кислоты из электролита. Стекловолокно увеличивается в объёме на 2–5% после пропитки электролитом.



Благодаря такой конструкции AGM батареи могут быть установлены практически в любом положении и не требуют обслуживания. На самом деле термин «необслуживаемый» некорректен. Аккумуляторы VRLA не требуют доливки воды и проверке плотности электролита, но их необходимо содержать в чистоте и периодически заряжать от зарядного устройства. Кроме автомобилей, AGM аккумуляторы используются в мотоциклетной технике, портативных электрических устройствах, автономных энергосистемах и т. п.

Среди особенностей AGM аккумуляторных батарей следует отметить низкое внутреннее сопротивление. Благодаря этому, они могут выдавать постоянный ток даже в разряженном состоянии. Кроме того, они имеют длительный срок службы, даже при постоянных глубоких разрядах. В то же время они не требуют регулярного подзаряда, как свинцово-кислотные с жидким электролитом.

Это объясняется тем, что они существенно меньше подвержены сульфатации. Батареи AGM могут довольно долго находиться в разряженном состоянии, а для WET – это губительно. Стоит добавить к этому низкий саморазряд и стабильную работу в условиях низких температур.

Между глубиной разряда и сроком службы AGM батареи есть зависимость. При более глубоких разрядах жизненный цикл аккумулятора сокращается. Отсюда такой разброс по заявленному сроку эксплуатации – от 500 до 1300 циклов.

Что касается электрохимических процессов в батареях AGM, то они аналогичны WET аккумуляторам. В процессе разряда свинец и кислота из электролита реагируют с образованием сульфата свинца и воды. При последующей зарядке сульфат свинца и вода обратно преобразуются в свинец и серную кислоту. Отличия заключаются в работе аккумуляторов при превышении зарядного тока.


Если зарядный ток слишком высокий, то начинается электролиз с разложением воды на водород и кислород. Из-за этого идёт расход воды из электролита. Поэтому WET аккумуляторы требуют регулярной проверки уровня электролита и доливки при необходимости.

В аккумуляторных батареях VRLA выделяющиеся газы (водород и кислород) удерживаются внутри. Но только до тех пор, пока давление остаётся в безопасных пределах. В нормальном режиме работы газы рекомбинируются внутри корпуса батареи. В некоторых случаях для этого используется катализатор. В результате доливка воды не требуется. Но при сильном зарядном токе давление превышает допустимый безопасный предел и открываются предохранительные клапаны для сброса избыточного давления.

Причём вышедший в результате сброса давления кислород и водород в AGM батареях нельзя возместить доливкой дистиллированной воды. Стоит также отметить, что связанный в стекловолокне электролит несколько препятствует электрохимическим реакциям, генерирующим электрический ток. В результате АКБ типа VRLA имеют меньший пусковой ток, чем у WET. Поэтому они чаще применяются там, где цикл разряда идёт медленнее, а не импульсно высоким током, как в случае запуска двигателя автомобиля.

Стоит помнить, что AGM аккумуляторы, как и WET, требуют вентиляции в процессе работы. Это необходимо, чтобы не увеличивалась концентрация водорода и кислорода. Иначе может произойти воспламенение и взрыв. Помимо этого батареи Absorbed Glass Mat требуют адекватного охлаждения.

Вернуться к содержанию

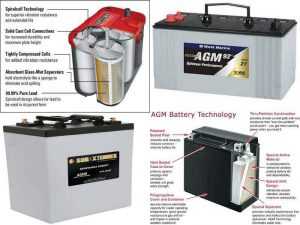

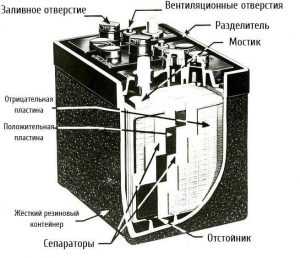

Конструкция

Аккумуляторные батареи VRLA, одной из разновидностей которых являются AGM, могут иметь конструкцию двух видов:

  • с плоскими электродами;
  • с электродами в форме спирали (рулон).



AGM аккумуляторы оснащаются предохранительным клапаном, который сбрасывает избыточное давление. В большинстве случаев это происходит при перезарядке. Стоит помнить, что каждый такой сброс снижает ёмкость батареи, поскольку газообразный водород не восстанавливается. В литературе о настройке клапанов сообщается следующее:
  • с прямоугольными электродами 1─2 фунта на кв. дюйм;
  • со спиральными ─ 40 фунтов на кв. дюйм.

Клапаны оснащаются диффузорами газа, позволяющими безопасно рассеивать газообразный водород.

В отличие от стандартных WET батарей, которые работают только с вертикальным расположением пластин, AGM допускается монтировать в любом положении. Разливы кислоты не страшны, поскольку её нет.

Вернуться к содержанию


Эксплуатация и обслуживание

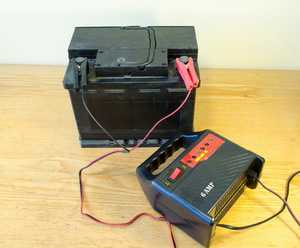

Зарядка

Как уже говорилось при высоком зарядном токе в свинцово-кислотной АКБ начинается разложение (гидролиз) воды. Для моделей AGM это становится проблемой, поскольку возместить потери доливкой воды нельзя. Поэтому для аккумуляторов этого типа зарядка ведётся при постоянном напряжении. Это наиболее эффективный вариант для VRLA.

Автомобильные AGM аккумуляторы номиналом 12 В можно длительное время безопасно заряжать при напряжении 2,35 вольта на один элемент. Температура при этом должны быть не более 25 C. Большинство производителей рекомендуют прекратить заряд, когда температура достигает отметки 49 градусов Цельсия.



В сети можно найти примеры, когда владельцы AGM батарей быстро заряжают их высоким током. Это возможно, но при жёстком ограничении по времени (не более 1 часа). Длительный заряд при напряжении 2,7 В на один аккумуляторный элемент приводит к выходу аккумулятора из строя.

Нужно помнить, что быстрый заряд (скорость выше, чем скорость восстановления номинальной ёмкости АКБ за три часа) постоянным током может превысить возможность аккумуляторного элемента проводить рекомбинацию кислорода и водорода.

Вернуться к содержанию


Применение

Теперь стоит немного подробнее сказать о сферах применения AGM аккумуляторов.

АКБ этого типа широко распространились в современных мотоциклах, вездеходах и прочей мототехнике. Это объясняется тем, что их можно устанавливать в любом положении и нет угрозы розлива кислоты под действием вибрации, резких поворотов, аварий и т. п.

Что касается легковых автомобилей, то AGM используются лишь в моделях сегмента люкс из-за своей высокой стоимости. По умолчанию автомобильные производители устанавливают их на модели, имеющие системы «Старт-Стоп» и рекуперацию тормозной энергии. При этом управление зарядом АКБ в бортовой сети должен управлять компьютер для исключения перезаряда.



Ещё одно направление для использования AGM ─ транспортные средства, участвующие в автогонках. Аккумуляторные батареи этого типа нашли применение в автономных солнечных и ветроэнергетических станциях. Там они используются в роли накопителя электроэнергии. На AGM работает любительская робототехника и удалённые датчики в системах мониторинга льда в Арктике. Они применяются там благодаря своей стабильной работе при низких температурах.

Ещё одно направление – это инвалидные коляски с электроприводом. Они используются внутри помещений. Поэтому требуется низкие выделения газа и кислотных паров, а ещё лучше, их полное отсутствие. VRLA удовлетворяют этим требованиям. AGM батареи можно встретить в источниках бесперебойного питания (ИБП) для различной компьютерной техники.

Можно также отметить их использование в авиамоделировании. Там они успешно применяются наряду с литиевыми батареями. AGM аккумуляторы по-прежнему используются в военной и авиационной технике, для которой они изначально и разрабатывались. Мелкая морская и речная техника также использует эти АКБ. Например, питание троллинговых моторов для рыбацких лодок, водные мотоциклы и т. п.

Ниже приведены ещё некоторые важные направления применения AGM батарей:

  • телекоммуникационное оборудование;
  • блоки управления производственным оборудованием;
  • различное автономное оборудование, где раньше использовались другие типы АКБ.

Вернуться к содержанию


Преимущества и недостатки

Преимущества и недостатки AGM аккумуляторов обычно рассматриваются в свете сравнения со стандартными свинцово-кислотными АКБ. Поэтому далее, если что-то написано лучше или хуже, то сравнение идёт именно с ними. Ниже приведена таблица с основными плюсами и минусами технологии Absorbed Glass Mat.

Преимущества AGMНедостатки AGM
Герметичность. Защита от попадания влаги. Кроме того, исключено попадание искр внутрь (увеличение безопасности использования).Более высокие производственные затраты и конечная стоимость.
Низкое внутреннее сопротивление.Чувствительность к перезаряду.
Более высокая скорость заряда по сравнению с WET.Ёмкость постепенно снижается в процессе эксплуатации.
Более длительный срок службы.Желательно хранить в заряженном состоянии. Хотя это менее критично, чем в случае WET.
Нет расхода воды. Происходит рекуперация воды и кислорода (если не нарушены условия заряда).Менее приспособлены для отдачи высоких токов в момент запуска двигателя.
Стойкость к вибрации.
Отсутствие жидкого электролита даёт возможность устанавливать их в любом положении.
Сохраняет работоспособность при низких температурах.
Меньше процесс сульфатации.
На аккумулятор расходуется меньше свинца и электролита.

Как видите, AGM аккумуляторы не являются лечением всех «болезней» свинцово-кислотных АКБ с жидким электролитом. Конструкция и устройство позволяют использовать их в некоторых случаях более эффективно, чем WET. А также они в ряде устройств могут заменить вредные Ni─Cd батареи. Но из-за высокой стоимости они не получили широкого распространения на рынке, а просто заняли определённые ниши.


Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Это поможет развитию сайта. Исправления и дополнения к материалу, а также ваши отзывы об аккумуляторах AGM, оставляйте в комментариях ниже.
Вернуться к содержанию

akbinfo.ru

Гелевый аккумулятор и AGM

Смешали кислоту с водой и заперли в коробочке – классика стиля. Такова технология традиционных жидко-кислотных автомобильных аккумуляторов. Возможно, если бы электролит однажды в самый неудачный момент не находил микротрещину в корпусе, а сами батареи были такими же бессмертными, как Великий вождь пролетариата, то на свет не появился бы гелевый аккумулятор.

«Гелевый» — от слова «гель», некой плотной субстанции с определенными физико-химическими характеристиками. Ни в коем случае не стоит путать с гелием. Гелиевые автомобильные аккумуляторы – это что-то из мира фантастики.

Гелевый аккумулятор применяет на деле ту же технологию работы, что и его прославленный кислотный «побратим». Внутри находится тот же электролит только в затвердевшем желеобразном состоянии.

Густота создается за счет добавления в структуру двуокиси кремния – силикагеля. Вещество выступает в роли сепаратора, который заливают между пластин на производстве. Силикагель захватывает все внутреннее пространство батареи, что позволяет свинцовым пластинам сохранять свое первозданное положение и продлевать ресурс агрегата.

По техническим характеристикам гелевый аккумулятор ни в чем не уступает кислотной АКБ. Рабочее напряжение в батарее, которую используют в авто, составляет 12В. Емкость может варьироваться в диапазоне 55-150А•ч. Максимальная сила тока для заряда не превышает значения в 30А. На разрядке устройство способно вырабатывать силу тока от 550 до 950А.


Преимущества и недостатки гелевых аккумуляторов

Плюсы автомобильных гелевых аккумуляторов:

  • Срок службы. Думаете, что все новое – хрупкое? Современные образцы гелевых АКБ могут с гордостью прослужить авто 5-10 лет и даже больше.
  • Количество циклов разряда. В зависимости от модели, использующей технологию GEL, батарея может выдерживать от 350 до 1200 циклов.
  • Не требуют экстренной зарядки. За год «безделья» ресурс батареи снизится примерно на 20%. Трудно предположить, что за такой период может произойти с обычным «кислотником».
  • Целостность пластин электродов даже после глубокого разряда АКБ. У классических кислотных аппаратов с большей долей вероятности разрушатся пластины, чем у гелевых аналогов.

Минусы автомобильных гелевых аккумуляторов:

  • Чувствительность к напряжению. При превышении барьера в 14,4В гель «растает» и восстановить его будет проблематично.
  • Чувствительность к низким температурам. Сильные морозы заставят электролит застыть, после чего дальнейшая эксплуатация устройства на авто будет невозможна.
  • Небольшое короткое замыкание в цепи может полностью разрушить аккумулятор.
  • Гелевая технология стоит недешево.

AGM аккумуляторы: положительные и отрицательные стороны устройств

Автомобильный AGM аккумулятор – это свинцово-кислотный блок, который разделен на части сепараторами из микропористого пластика.

Внутри пористого стекловолокна находится жидкий электролит – серная кислота, в которой «плавают» положительные и отрицательные пластины, генерирующие ток. Электролит частично пронизывает поры композита для того, чтобы в устройстве успешно проходил процесс перераспределения газов.

Плюсы автомобильных AGM аккумуляторов:

  • Обслуживание агрегата не требуется.
  • Герметичная конструкция, исключающая утечку едкого вещества и позволяющая устанавливать батарею в любое положение.
  • Правильно заряженная АКБ гарантирует отсутствие вредных газовых выделений.
  • Превосходный срок службы даже при высоких вибрациях авто. AGM аккумулятор готов работать во благо автомобиля более 10 лет.
  • Количество циклов разряда колеблется в диапазоне от 200 до 800 раз.

Минусы автомобильных AGM аккумуляторов:

  • Немаленький вес.
  • Полная разрядка может снизить рабочие характеристики устройства.
  • Превышение степени разряда может также нанести урон аккумулятору.
  • Стоят дороже обычных кислотных батарей.

Методика зарядки и восстановления гелевых аккумуляторов

Как заряжать гелевый аккумулятор правильно? Данная инструкция поможет провести корректное обслуживание автомобильной АКБ своими руками:

  • Снимаем верхнюю пластину с крышки батареи.
  • Выкручиваем пробки с банок и заливаем в каждую по 2 мл дистиллированной воды.
  • Ждем до тех пор, пока стекловолокно достаточно не увлажнится.
  • Подключаем батарею к зарядному устройству.
  • Заряжаем при напряжении не выше 14,4В, а силу тока высчитываем из заявленной емкости устройства в соотношении 1:10. Если аккумулятор не желает заряжаться в течение нескольких часов, то можно поднять напряжение до 20В и держать планку до тех пор, пока батарея не начнет принимать ток.
  • После зарядки протираем пробки и фиксируем на место верхнюю пластину.

Та же технология может помочь провести восстановление гелевых аккумуляторов. Главное – не пропустить момент регенерации электролита. Иначе пожар придется тушить подручными средствами, а поврежденный аккумулятор отправлять на свалку.

В запущенных случаях помогает «раскачка». Зарядка батареи происходит под высоким напряжением – примерно в 30 В. Затем необходимо начать медленно разряжать устройство. Чаще всего для этой цели используют обычные автомобильные лампочки мощностью не более 10 Вт. На этапе разрядки самый важный момент – не дать батарее снизить напряжение ниже 10,5 В.

После всех манипуляций процесс «раззадоривания» АКБ повторяется и продолжается, пока агрегат не зарядится энергией. По окончании можно проверить при помощи вольтметра напряжение на клеммах.

znanieavto.ru

описание и основные характеристики аккумуляторной технологии Absorbent Glass Mat

В настоящее время на рынке комплектующих для транспортных средств предлагаются не только новейшие разработки в виде гелевых аккумуляторов, но и устройства с маркировкой AGM, которая знакома лишь немногим. И это не странно, так как рядовые потребители просто не успевают разобраться с принципами передовых технологий, которые развиваются невероятными темпами. Так что же представляет собой аккумулятор AGM?

Описание технологии

Аккумулятор АГМ появился в продаже на российском рынке сравнительно недавно. По сути, сокращение «AGM» переводится с английского языка как «прокладка, обработанная стекловолокном» — «Absorbent Glass Mat Battery». В зарубежных странах подобные АКБ продавались уже несколько десятилетий назад. Первые упоминания о производстве устройств по этой технологии датируются началом 80-х годов — тогда их использовали для военной авиации. С момента выхода на рынок продукция обрела большую популярность, став лидером в области автомобильных источников питания. Ее преимущества очевидны и представлены:

  1. Безопасностью эксплуатации:
  2. Способностью выдерживать большие нагрузки.
  3. Отличные показатели мощности.

При выпуске AGM-аккумуляторов задействуется совершенно иная технология, чем для классических батарей свинцово-кислотного типа. Особым плюсом АКБ AGM является отсутствие не совсем безопасного электролита, способного принести потребителю ряд дополнительных хлопот и проблем при эксплуатации.

Конструкция аккумулятора устроена таким образом: между пластинами с положительным и отрицательным зарядом расположены специальные прокладки (так называемые маты), которые обрабатываются электролитом. Для их изготовления применяется высококачественное стекловолокно, способное впитывать в себя электролит наподобие губки. В результате он становится якобы «запечатанным» между этими пластинами и не представляет собой никакой опасности для потребителя.

Эти особенности АГМ-аккумуляторов делают их более востребованными, чем многие другие типы. При этом далеко не каждый автомобилист может описать принцип работы таких моделей.

Принцип работы аккумулятора

Технология AGM в аккумуляторных батареях стала применяться относительно недавно. Тем не менее, за короткий промежуток времени она обрела большую популярность и вытеснила многих конкурентов. Как и в классических моделях свинцового типа, между пластинами с положительным и отрицательным пластинами расположен специальный сепаратор.

Только в этом случае он изготовлен из высококлассного стекловолокна, который предварительно обрабатывается электролитом. Как правило, аккумуляторы на 12 вольт оснащены шестью герметичными банками с этими пластинами, поэтому обслуживать их попросту не приходится. Также роль сепаратора в таких моделях заключается в следующем:

  1. Он выполнен в виде пористой системы, которая удерживает электролит капиллярными силами.
  2. Нужный объем электролита дозируется таким путем, что мелкие поры мата заполняются жидкостью, а самые свободные циркулируют газ.

Посредством рециркуляции газы продолжают оставаться в корпусе и при этом поступают в жидкий электролит. Для производства пластин используется высококлассный свинец, обеспечивающий быстрый и продуктивный набор и отдачу зарядки.

Элементы независимого электроснабжения относятся к классу VRLA и применяются не только для питания различных электронных приборов, но и для транспортных средств. Для примера, автомобиль премиального класса BMW 7 G 11 оснащен батареей, изготовленной по технологии AGM. Конструкция блоков может быть представлена двумя конфигурациями:

  1. Плоская.
  2. Спиральная.

Спиральные модели производятся в США, а модели с плоским размещением электродом являются продуктом европейского производства. Первый тип характеризуется обширной площадью поверхностного контакта, что обеспечивает максимальную площадь поверхностного контакта, а соответственно — увеличенные значения тока при пуске. Интересуясь, как правильно осуществлять зарядку, важно помнить о том, что модели со спиральной конфигурацией способны восстанавливать заряд намного быстрее, чем классическая разновидность.

Основные плюсы AGM

Технология, которая задействуется в АГМ-батареях, гарантирует высочайшую степень их безопасности. Конструкцию часто называют «брикетом с электролитом», так как имеющийся стекловолоконный сепаратор играет роль мощного диэлектрика. У пластин отсутствует возможность соприкосновения с собой, что предотвращает вероятность короткого замыкания.

В отличие от классических свинцовых моделей, эти АКБ не боятся переворачивания на любую сторону. Электролит никогда не взрывается и не вытекает, так как здесь нет испарений взрывоопасных и ядовитых газов, таких как водород и кислород. Тем не менее, определенные правила эксплуатации нужно соблюдать, не подвергая оборудование чрезмерно жесткой эксплуатации.

Еще одним бесспорным достоинством технологии является то, что ее пластины изготовлены из невероятно качественного сырья с высочайшей степенью очистки. В результате степень сопротивления свинца способствует повышению эффективности цикличной зарядки и разрядки. Проводить процедуру десульфатации для таких моделей просто не нужно, так как материал изготовления очень качественный.

Обе пластины способны плотно сжимать сепаратор по обеим сторонам, работая наподобие сэндвича. Таким образом получается прочнейшая конструкция, которую сложно повредить. В одной ячейке таким аккумуляторов размещается гораздо больше пластин, чем в моделях жидкого типа, что объясняет увеличенную емкость.

Процесс зарядки обычной жидкокислотной батареи занимает около 10−12 часов. Что касается АГМ-аккумуляторов, то с помощью большого тока их можно зарядить всего лишь за 2−3 часа. Сепараторные пластины предотвращают преждевременное рассыпание свинцовых, поэтому эти батареи лучше справляться с глубоким зарядом, чем все остальные типы.

Десульфатация пластин — процесс, который больше всего нужен для моделей жидкого «кислотного» типа, так как у них недостаточно качественный свинец и технология расположения пластин.

Показатели емкости АГМ-батарей гораздо выше, что объясняется возможностью поместить больше стекловолокнистых пластин с электролитом. Именно из-за этого показателя и мощных пусковых токов популярность этих моделей постоянно растет. Тем более, если речь идет о выборе аккумуляторов для холодной местности с сильными морозами.

Список недостатков

Но как и у любой другой разработки, созданной человеческими усилиями, у аккумуляторов Absorbent Glass Mat есть и свои существенные недостатки. К ним следует отнести такие пункты:

  1. Повышенная стоимость, если сравнивать их с традиционными моделями, работающими на жидком электролите.
  2. Отсутствие возможности хранить конструкцию при нулевом заряде. Нельзя допускать опускания напряжения каждого элемента ниже 1.8 Вольта. То есть минимальный вольтаж 12-вольтной АКБ должен составлять как минимум 10.5−10.8 В.
  3. Нельзя заряжать такие устройства зарядниками с повышенными показателями напряжения.

Учитывая эти недостатки, к обслуживанию и эксплуатации устройств АГМ-типа нужно относиться с особой ответственностью. Несоблюдение базовых правил может повлечь за собой самые неприятные последствия.

Тонкости правильной зарядки

Заряжают AGM батареи таким же образом, как и обычные устройства. Главное, чтобы прибор для зарядки обладал ручной регулировкой показателей тока или работал в таком же режиме, как и сама батарея. При этом важно соблюдать уровень напряжения в пределах 14,8 В. Несоблюдение правильных показателей может привести к повреждению конструкции.

Если говорить о силе тока, то оптимальный показатель должен составлять 10 процентов от емкости батареи, которая указывается на корпусе. Если зарядка осуществляется с помощью более высоких токов, ампераж не должен превышать 30 процентов. Только если соблюдать правила зарядки батареи, она сможет выработать свой ресурс без преждевременных потерь. В конечном итоге срок службы источника питания будет существенно продлен.

Для производства свинцовых пластин задействуется высококачественный материал, поэтому процесс десульфатации в момент зарядки осуществляется в несколько раз быстрее и эффективнее: растворение белого налета сульфата свинца происходит в кратчайшее время. Для сравнения, при десульфатации пластин у жидкокислотных ПКБ (промывание очищенной водой) присутствуют многочисленные хлопоты.

При выполнении зарядки оборудования важно помнить об основных этапах процесса и учитывать рекомендации специалистов:

  1. Первый, основной этап, заключается в восстановлении заряда до уровня 80% от общей емкости АКБ.
  2. Второй, плавающий этап, подразумевает восстановление емкости до стопроцентных показателей.
  3. Третий этап заключается в хранении. На этом цикле батарея потребляет минимум электроэнергии от зарядника.
  4. Четвертый, последний, этап — накопление. В течение этого процесса АГМ-аккумулятор с потенциалом 12 вольт восстанавливает стабильные рабочие характеристики.

Для осуществления зарядки важно задействовать устройство со световой индикацией, причем как по напряжению, так и по току. Если контролировать значения, то это позволит предотвратить интенсивное газообразование. Отличной популярностью пользуются ЗУ, поддерживающие интеллектуальную систему управления и способные восстанавливать заряд в щадящем режиме. Для примера, положительные отзывы можно услышать о зарядках от Hyundai.

Восстановление поврежденного устройства

Понять, можно ли восстановить батарею АГМ, несложно. Для этого нужно обратить внимание на ее состояние и срок эксплуатации. Нередко в руки автомобилистов попадают старые модели, которые были выпущены много лет назад и теперь оказались на отечественном рынке. Их рабочий ресурс может отличаться от желаемого, а срок службы существенно сокращен.

Однако при неправильной эксплуатации из строя могут выйти и совершенно новые модели. К счастью, процесс восстановления не считается слишком сложной задачей, так как в составе электролита присутствует та же кислота, что и в классических жидких АКБ, только в этом случае она расположена другим образом.

В большинстве случаев на различных форумах предлагаются видеоролики, где мотоциклист самостоятельно восстанавливает батарею для своего транспортного средства. Его задача заключается в заполнении внутренней подсохшей конструкции дистиллированной водой с помощью шприца. И как только пластина пропитается жидкостью, батарею ставят на полноценную зарядку в обычном режиме тока, который составляет 10 процентов от номинальной емкости.

Что касается восстановления автомобильных аккумуляторов, то здесь применяется аналогичный способ. И как гласит опыт многих специалистов, методика действительно работает.

Также можно применить одну хитрость, пытаясь якобы «обмануть» зарядное устройство и подсоединить его к обоим аккумуляторам. При этом один из них должен быть «живым», а второй — вышедшим из строя. Если АКБ, нуждающаяся в восстановлении, по истечении нескольких минут начнет потреблять ток, значит она подлежит восстановлению. Уже через небольшой промежуток времени можно отключить второй аккумулятор от зарядки и продолжить восстановление «ожившей» батареи, используя режим обычного тока и напряжения не больше 14.8 В.

При покупке АГМ-аккумулятора важно помнить о соблюдении правил его эксплуатации. В таком случае потребителю не придется задаваться вопросом, как восстановить источник питания при снижении рабочих показателей. Ведь даже если провести полноценную реанимацию, ее хватит ненадолго, и через какое-то время батарея снова начнет сбоить и перестанет справляться со своими задачами.

proakkym.ru

AGM-аккумуляторы

Один рижский владелец дизельного VW Multivan перед зимой озадачился покупкой нового аккумулятора. Машина оборудована различными опциями, вроде предпускового подогревателя, DVD-системы, и еще много чего. В связи с этим человеку посоветовали взять AGM-батарею, на что тот спросил: а чем она отличается от обычной, кроме цены?

Вместо вводной

В современных машинах становится все больше энергопотребителей. Среди них — несколько десятков серводвигателей, всевозможные системы безопасности (ABS, ESP, и др.), обогреваемый катализатор, куча различных датчиков, кондиционер, навигация и так далее. Также определенное потребление тока происходит после выключения двигателя — так называемый “период засыпания” электроники (30—60 минут, в зависимости от модели). Плюс к этому всему большинство машин львиную долю времени эксплуатируются в городском режиме коротких поездок. То есть, налицо хронический недозаряд, нагрузка на аккумулятор — выше, а степени разряда — глубже. Каков выход — ставить батарею большей емкости? Но это решит проблему лишь отчасти, к тому же потребует больше места под аккумулятор, и более мощного генератора. В описанных эксплуатационных реалиях важна не только емкость, но и способность регулярно выдерживать достаточно глубокие разряды, быстро заряжаться, и, при всем этом, сохранять работоспособность в течение длительного времени. Так в автомобилях все чаще стали применяться AGM-батареи, до этого использовавшиеся в военных и производственных сферах.

Конструкция

Главное отличие понятно из названия: AGM — Absorptive Glass Mat, то есть — абсорбирующая стеклоткань. В принципе, это та же необслуживаемая свинцово-кислотная батарея, но электролит в ней находится не в жидком состоянии. Между электродами расположены сепараторы из стекловолокна, пропитанные этим самым электролитом. Пропитаны сепараторы не полностью — в них оставлены пустоты. Электролит, даже являясь пропиткой, все равно частично “выкипает”. Пары, скапливающиеся в этих пустотах, проходят процесс рекомбинации, снова превращаются в воду, и возвращаются в электролит. Эффективность рекомбинации составляет 95…99%, а пары, которые не удалось рекомбинировать, в крайнем случае могут быть выведены через аварийный клапан.

Свойства

AGM-батареи имеют большую плотность тока и быстрее заряжаются. Также они, в сравнении с жидкостными батареями, имеют меньший ток саморазряда, и не так боятся глубоких разрядов. В AGM-аккумуляторах активная масса из пластин осыпаться не может, так как пластины и сепараторы плотно прижаты друг к другу. Да и сами пластины меньше подвержены сульфатации в сравнении с традиционными батареями. Кроме этого, у AGM существенно меньшие потери через предохранительный клапан, чем у обычных необслуживаемых аккумуляторов, а капиллярные свойства сепараторов обеспечивают пластинам постоянный контакт с электролитом, но не с воздухом. Благодаря этим конструктивным особенностям для многих AGM-аккумуляторов производители декларируют срок службы 10…12 лет при условии правильной эксплуатации. Кроме этого, AGM-батареи лучше переносят низкие температуры, и для них не настолько критичны трещины на корпусе — абсорбированный электролит быстро не вытечет.

Цена вопроса

Сегодня батареи AGM получают все большее распространение, и для машин с большим количеством энергопотребителей — это действительно неплохое решение. Более того: все больше становится процент автомобилей, штатно комплектуемых AGM-аккумуляторами. Тому пример — BMW 5-й серии Е60 (2003—2010) или 7-й серии Е65 (2002—2008 г.в). Правда, при всех плюсах, в эксплуатации AGM-батарей есть свои нюансы. Например, для них неприемлема ускоренная зарядка и нужны специальные зарядные устройства. Также AGM, как и обычные необслуживаемые аккумуляторы, достаточно требовательны к состоянию электрооборудования. А главный сдерживающий фактор их более массового применения — цена, которая в 1,5—2 раза выше, чем у обычных жидкостных батарей. С одной стороны — за высокотехнологичность надо платить, а с другой — если учест

autooboz.info

что это, чем они отличаются и как их заряжать

Появлению AGM-аккумуляторов на автомобильном рынке предшествовала их многолетняя апробация на военной технике. Родиной технологии AGM (англ. absorbent glass mat – абсорбирующая прокладка из стекловолокна) является США середины 70-х годов ХХ ст. Известно, что с 1985 г. АКБ данного типа устанавливаются на военные самолеты для обслуживания сигнализаций и систем телекоммуникации. Сравнительно новыми нишами внедрения аккумуляторов Absorbent Glass Mat стали автомобильная промышленность и производство спецтехники. Вникнем детальнее, что такое AGM-аккумуляторы? Насколько они отличаются от обычных? В чем их преимущества? И как их правильно обслуживать?

Как устроены AGM аккумуляторы и для чего они нужны

AGM аккумулятор от BOSCHю

Более 40 лет назад разработчики компании Gates Rubber Company предложили новый образец свинцово-кислотного аккумулятора, в котором вместо жидкого электролита использовался абсорбированный. В классических моделях АКБ корпус поделен на отсеки пластинами из микропористого пластика, называемые сепараторами. В каждом заполненном кислотным раствором отсеке располагается положительно и отрицательно заряженные свинцовые пластины, между которыми течет ток.

В аккумуляторах типа AGM свободный электролит полностью отсутствует, а находится внутри расположенных между пластинами прокладок или матов-сепараторов, изготовленных из очень тонкого стекловолокна и волокон бумаги. Структура материала обеспечивает высокую пористость, за счет чего электролит «замыкается» внутри.

Количество электролита рассчитывается так, чтобы он заполнял наиболее мелкие структурные ячейки, тогда как крупные остаются свободными, что создает условия для нормальной циркуляции освобожденных газов. Выделяющийся в процессе работы АКБ водород и кислород не улетучиваются, а остаются на месте до тех пор, пока снова не преобразуются в воду. Зазоров между свинцовыми пластинами и пористыми прокладками нет.

На сегодняшний день наиболее ярко выраженной нишей использования аккумуляторов AGM являются автомобили, оснащенные режимом «старт-стоп». Вот почему на таких АКБ не редко встречается надпись «Start Stop». Очень уместно устанавливать подобные аккумуляторы на авто с высокими показателями энергопотребления, например, машины скорой помощи и МЧС.

Когда на автомобиле уже используется AGM-батарея, заменять её лучше на аналогичную, поскольку, с точки зрения экономии, это более оправданно.

Чем отличаются AGM аккумуляторы от обычных

  • Регулярное обслуживание AGM-образцов не требуется, так как нет необходимости пополнять в закрытом корпусе электролит и воду, что выступает важным фактором окупаемости.
  • Не так чувствительны к изменению температур и не теряют работоспособности при температурах от -30 до +70℃ так как вода в свободном состоянии не присутствует.
  • Качество используемого в батареях свинца очень высокое, благодаря чему накопление и отдача заряда происходит в 2-3 быстрее, нежели в обычных АКБ.
  • Очень плотная компоновка пластин и стекловолоконных матов разрешает использовать большее количество свинцовых элементов без увеличения объема батареи.
  • «Связанное» состояние жидкой среды открывает возможность использовать аккумуляторы Absorbent Glass Mat в разных положениях, исключая переворачивание верхом вниз, что небезопасно из-за того, что клапаны расположены сверху.
  • «Связанный» электролит в привычном понимании не испаряется и не поступает наружу, поэтому ничего не мешает устанавливать AGM-батареи внутри помещений и запитывать от них другие устройства. Так исключается вероятность взрыва, а отсутствие утечек к тому же служит фактором защиты клем от коррозии.
  • Лишь разряженная батарея в случае понижения температуры ниже -30℃ подвержена электролитной кристаллизации, что заметно сокращает срок эксплуатации изделия.
  • Уверенная работа в условиях высокой вибрации.

К недостаткам Absorbent Glass Mat относят сравнительно высокую стоимость, на треть больший в сравнении с классическими АКБ вес и чувствительность зарядному напряжению свыше рекомендуемых значений. Также отмечается нежелательность хранения разряженной батареи, что сказывает отрицательно, особенно когда напряжение падает ниже 1,8 В.

Как заряжать AGM аккумулятор

Глубокий заряд ощутимо сокращает срок службы стандартного жидкостного аккумулятора, однако для AGM-батарей это не столь критично. Обычно изготовители рекомендуют два режима зарядки: многоступенчатый и одноступенчатый. В первом случае наиболее эффективной считается трехступенчатая зарядка, о которой, как правило, производитель умалчивает, что возможно связано со сложностями стандартизации процесса из-за изменения длительности этапов в случае изменяющейся емкости.

Общая схема трехступенчатой зарядки, считающаяся наиболее оптимальной, выглядит так:

  • основной заряд – напряжение 14,2 — 14,8 В, сила тока 10-30% от емкости АКБ;
  • накопление – напряжение 14,2 — 14,8 В, ток не более 10% от емкости;
  • плавающий заряд (хранение) – 13,2 — 13,8 В, с амперажем 5-10% от емкости.

Другой, двухступенчатый вариант, предполагает следующий алгоритм:

  • основной заряд – напряжение 14.2 – 14.8 В, сила тока от 10 до 30% от емкости;
  • хранение – напряжение 13,2 – 13,8 В, ампераж от 10-30% от емкости.

Одноступенчатую зарядку не следует использовать как основную, а лишь для быстрой подзарядки. Она подразумевает напряжение 13,2 — 13,8 В с зарядным током 10-30% от емкости.

Анализ рекомендаций указывает на то, что мнение о нежелательности выполнять зарядку устройством стандартного образа, является ошибочным. Стоит учесть, что для зарядки Absorbent Glass Mat потребуется устройство с индикацией напряжения и тока, а отслеживание этих параметров разрешит не допустить интенсивного газообразования.

Существует положительный опыт использования зарядных устройств с интеллектуальным управлением, позволяющих восстанавливать АКБ в наиболее безопасном режиме. Важно наблюдать за температурной динамикой и не допускать превышения порога в 45℃, иначе эксплуатационный ресурс энергоисточника будет сокращаться.

Похожие статьи

avtonov.com

Что собой представляет аккумулятор AGM

Технология AGM (Absorptive Glass Mat) впервые была представлена в 70-х годах прошлого века. Суть этой технологии заключается в том, что вместо привычного электролита был использовать заполнитель. В состав такого заполнителя входит пористое волокно, оно пропитывается жидким электролитом. В результате создается свободный объем для осуществления рекомбинации газов, что приводит к улучшению общих технических характеристик аккумулятора. В этой статье мы подробно поговорим о технологии Absorptive Glass Mat и расскажем, в чем же ее значимые преимущества.

Что такое аккумулятор AGM

Что собой представляет технология АГМ

Сразу отметим, что использует пористое волокно, они пропитывается жидким электролитом. Микропоры состав заполняются наполовину электролитом, благодаря этому всегда остается место для газов. Соответственно у газа всегда есть пространство, соответственно емкость показывает стабильную работу при сильных морозах или высоких температурах.

Похожая технология была применена во время изготовления гелиевых аккумуляторов. Однако здесь вместо привычного волокна находится сгущенный электролит. Его сгущают, используя силикаген, этот процесс происходит до тех пор, пока обыкновенных электролит не станет желеобразной массой.

Помимо этого стоит выделить, что во время производства AGM используются и другие гибридные технологии. Здесь стоит сравнить гелевые и AGM аккумуляторы. Именно второй тип серьезно выигрывает за счет того, что имеет герметизированный корпус, не боится перепадов температур и вибраций. Особое внимание следует остановить именно на корпусе, ведь даже если он повреждается, то АКБ не выходит из строя и продолжает сохранять свою работоспособность.

Из чего состоят аккумуляторы AGM

Также AGM аккумуляторы выдерживают глубокие разряды, а таким качеством могут похвастаться далеко не все современные аккумуляторы. В 70-х годах такая технология стала прорывом в мире производства аккумуляторов, соответственно она сохранилась и активно используется в современных реалиях во время производства.

В чем преимущества технологии

Можно выделить и несколько важных преимуществ, которыми может сейчас похвастаться эта технология:

  1. Самое значимое преимущество – емкость выдерживает глубокие разряды и практически не боится их. Ведь в волокне постоянно остается место для выработки газов.
  2. Также такие модели могут похвастаться долговечностью, если сравнивать их с традиционными емкостями для автомобилей.
  3. Не боится перепадов температур, даже если они резкие. Соответственно их можно без опасений использовать на территории нашей страны в регионах, где температура опускается ниже -30.
  4. Корпус полностью герметизирован, что делает его безопасным в использовании.
  5. Не боится сильных вибраций. Также серьезным преимуществом можно назвать тот факт, что они выдерживают вибрации, которые могут создавать неровные дороги. Соответственно емкости, изготовленные по технологии AGM, достаточно часто используются рыбаками, охотниками и другими любителями езды по бездорожью.
  6. Конструкцию можно назвать совершенной и продуманной до мельчайших деталей.

Как вы могли заметить, технология AGM серьезно опережает время и сейчас. Однако у таких аккумуляторов есть и недостаток – высокая стоимость. Соответственно ни у каждого человека есть возможность купить и использовать его.

Видео по теме

Для наших подписчиков мы нашли еще несколько интересных видео, которые помогут понять принцип работы и другие особенности таких аккумуляторов.

В этом ролике вы поймете, как работают аккумуляторы AGM, в чем их особенности и ключевые преимущества.


В каких ситуациях стоит использовать АКБ, которые изготавливаются по технологии Absorptive Glass Mat:

Читайте также:
Аккумулятор Зверь.
Аккумулятор Optіmа.
Какие аккумуляторы 18650 лучшие.

vse-elektrichestvo.ru

гелевый, EFB или AGM? Мифы и реалии… — ДРАЙВ

Всем привет!

После выхода нескольких наших публикаций, рассказывающих о модификациях современных стартерных батарей, среди автомобилистов завязалась дискуссия по поводу применения в автомобилях так называемых гелевых аккумуляторных батарей (АКБ), а также EFB-аккумуляторов.

Чтобы у пользователей было более-менее правильное понимание того, о чем идет речь, отметим, что за последние годы на рынке значительно выросла доля автомобилей, оснащенных системой «Старт/Стоп». Будучи активированной, эта функция каждый раз глушит двигатель при торможении на светофорах или коротких остановках при движении в пробках, а затем запускает его — при отпускании педали тормоза.

Очевидно, что для машин, работающих с системой «Старт/Стоп», требуется не традиционный, а специальный аккумулятор. Такой АКБ должен не только выдерживать многократные циклы разрядки-зарядки, но и сочетать в себе свойства стартерной батареи, моментально отдающей большой ток при пуске, и тяговой, которая не боится длительного разряда.

Всем этим требованиям как раз и отвечают аккумуляторы, изготовленные по технологии AGM. Показательный пример — аккумуляторы Topla Тор AGM Stop&Go. Важная особенность – в  AGM-батареях электролит находится НЕ В ЖИДКОМ, а в адсорбированном состоянии, в особых стекловолоконных матах, облегающих пластины. Кстати, отсюда и идет название технологии AGM (Absorbent Glass Mat). Блоки пластин в таких АКБ плотно прижаты друг к другу, что помогает гораздо лучше удерживать активную массу на их решетках, чем в обычных стартерных батареях.

Аккумуляторы Topla Тор AGM Stop&Go в первую очередь предназначены для автомобилей, оснащенных системой «Старт/Стоп»

Если говорить об эксплуатационных показателях, то такие источники питания обеспечивают в три раза больше циклов разряда-заряда, а их пусковая мощность процентов на 30 выше, чем у традиционных батарей. Не боятся они и механического повреждения (например, при ДТП), поэтому волноваться о вылившемся электролите уже не придется. Но и цена здесь соответствующая – в среднем AGM-аккумулятор почти вдвое дороже обычного.
.
Впрочем, для автомобилей, оснащенных системой «Старт/Стоп», выпускаются и более дешевые модификации АКБ, которые изготавливают по технологии EFB (Enhanced Flooded Battery). Пример — аккумуляторы ТАВ Magic EFB Stop&Go. У них свои особенности — в таких источниках питания используют привычный жидкий электролит, однако свинцовые пластины сделаны более толстыми, чем у обычных аккумуляторов. При этом положительные пластины подвергаются так называемому волоконному пакетированию (технология MFW-флис), что предотвращает осыпание активного вещества. Все отмеченные особенности обеспечивают EFB-аккумуляторам вдвое большее количество циклов разряда-заряда без потери функциональности. Самое важное, что ТАВ Magic EFB Stop&Go практически не теряют емкости после глубоких разрядов, а заряжаются намного быстрее обычных стартерных батарей. Если говорить о стоимости, то она в среднем на 50-60% выше, чем у обычных АКБ.

Аккумуляторы ТАВ Magic EFB Stop&Go

Возвращаясь к AGM-батареям, отметим, что многие автолюбители часто допускают ошибку, связывая этот термин с таким ходовым понятием, как «гелевые» аккумуляторы. Поясняем: гелевые батареи НЕ ИСПОЛЬЗУЮТСЯ в массовых автомобилях в качестве стартерных источников бортового питания! В подавляющем большинстве гелевые АКБ, у которых электролит находится в желеобразном состоянии, применяются лишь как ТЯГОВЫЕ батареи. Правда, не все об этом знают, а некоторые и вовсе знать не хотят. Кстати, иногда приходится наблюдать, как продавцы отдельных торговых точек, дабы не разубеждать «умных» покупателей, специально заменяют на магазинных ценниках аббревиатуру AGM словом «гелевый». Типа, раз народ так считает, зачем ему навязывать иное мнение? Главное, чтобы клиент был уверен в своей правоте и оставался доволен покупкой.

Если в машине планируется установка многополосной аудиосистемы, тем более с мощными сабвуферами, штатный аккумулятор желательно заменить AGM-батареей

Напоследок пару слов о применимости AGM- или EFB-батарей на обычных (то есть НЕ «старт-стопных») автомобилях. Если вы желаете приобрести такой АКБ для замены штатного, нет проблем — это дело личных предпочтений.
В то же время, учитывая, что, например, AGM-батарея обладает солидным запасом надежности, есть смысл покупать ее тогда, когда бортсеть явно «перегружена» дополнительной электроникой, вроде многокомпонентной аудио- или видеосистемы, или иной аппаратуры, скажем, предпускового подогревателя.

Удачи всем!

www.drive.ru
