Аккумуляторы AGM и GEL (гелевые): что выбрать?

Опубликовано автором Сергей Леднёв – Про акумуляторы – Апрель 21, 2015

При решении задачи по бесперебойному питанию часто сталкиваются с непростым выбором между аккумуляторами AGM и GEL.Разобравшись в особенностях технологий изготовления АКБ и эксплуатационных характеристиках, мы сможем сделать выводы о сфере оптимального применения.

AGM технология аккумуляторных батарей

AGM расшифровывается как Absorbent Glass Mat и означает “абсорбирующее стекловолокно”. По сути, это обычные свинцово-кислотные аккумуляторы, только в них электролит находится не в виде свободно перетекающей жидкости, а в виде обильно пропитанной раствором серной кислоты стекловаты (своеобразный подгузник для электролита ). Что это даёт:

• Есть место для выделяющегося в процессе заряда водорода – он “запирается” в стекловолокне. Иными словами газ полностью рекомбинируется внутри АКБ. Это позволяет безопасно использовать AGM АКБ в помещении.
• Герметичная конструкция позволяет их эксплуатировать в любом положении
• Не требуют обслуживания, но это не исключает необходимости переодической “тренировки” батарей

AGM технология

Специально для наших читателей мы не пожалели и распилили популярную батарейку CSB GP 12120, давайте посмотрим что у неё внутри:

Распил CSB GP 12120

Свинцовые пластины с абсорбированным стекловатой электролитом

Сам AGM – обильно пропитан электролитом

Свинцовая пластина

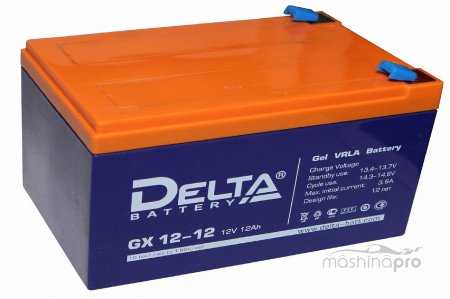

Gel технология

Конструктив гелевого аккумулятора аналогичен AGM, но электролит абсорбирован не стекловолокном, а загущен при помощи силикагеля (SiO2). Гель удерживает в своей структуре электролит, поддерживая целостность свинцовых пластин. Движение молекул электролита происходит через микропоры гелевой структуры.

Теперь давайте сравним характеристики и стоимость аналогичных аккумуляторов, сделанных по разной технологии. На основании дата-листов (ТТХ) и опроса инженера произведем сопоставления характеристик на примере аккумуляторов Delta и Challenger.

1) Заряд

Классическим для свинцово-кислотных АКБ считается ток заряда 0,1С или 10% от ёмкости аккумулятора, но максимальный допустимый ток заряда у AGM и гелевых аккумуляторов различный:

• AGM – 0.3C (например, для АКБ Delta HR 12-100 (100Ач) – ток заряда  30А)
• GEL – 0.2C (для АКБ Delta GX 12-100 (100Ач) – ток заряда  20А)

Заряд максимальным током несколько сокращает срок жизни аккумулятора (на 5-7%), но может быть очень кстати в случаях, когда зарядить батарею требуется быстро. Например, при работе в гибридных системах с генератором. Таким образом, минимально возможное время заряда (с учетом КПД) для полностью севшего AGM аккумулятора составит около 6 часов, а у GEL – 8 часов.

2) Кол-во циклов

Давайте сравним количество циклов для АКБ различного типа по двум различным сериям

Delta HR 12-100 (AGM): 100 % DOD – 275 циклов, 50% – 575 циклов, 30% – 1325 циклов

Delta GX 12-100 (GEL): 100% – 325 циклов, 50% – 700 циклов, 30% – 1850циклов



Delta DTM 12-200 L (AGM): 100% – 275 циклов, 50% – 550 циклов, 30% – 1200 циклов

Delta GX 12-200 (GEL): 100% – 325 циклов, 50% – 700 циклов, 30% – 1850 циклов

Итак, разница в цикличности между сериями HR (AGM) и GX (GEL) при DOD 50% – 21,7%  в пользу последнего; между DTM и GX: 27,2% в пользу последнего.

Для объективности представим график и данные по АКБ Challenger серия A (AGM) и G (GEL) при разряде до 80%

Challenger A12-200 – 80% DOD – 525циклов
Challenger G12-200 – 80% DOD – 645циклов
Разница в 19%.

3) Текущая розничная цена и стоимость цикла

Из-за нестабильного курса пришлось указать в ненавистных долларах. В соотношении с количеством циклов при разряде 50%:

• Delta HR 12-100 – $223/575=0,406
• Delta GX 12-100 – $240/700=0,343
• Delta DTM 12200 L – $390/550=0,709
• Delta GX 12-200 –  $467/700=0,667

У Challenger:

• Challenger A12-200 – $475/525=0,91
• Challenger G12-200 – $550/645=0.85

4) Глубокий разряд

Гелевый аккумулятор благодаря использованию загустителя электролита более устойчив к глубоким разрядам, иными словами разряд до 1.6В/эл (9,6В) наносит меньше вреда для аккумулятора. Глубокий разряд батарей присущ альтернативной энергетике (солнечные панели, ветряки), в буферных режимах ИБП и инверторы не допускают разряд аккумулятора ниже 10. 5В.

5) Срок жизни

Срок жизни аккумулятора относительно абстрактная вещь ввиду того, что провести профессиональное исследование с параллельной эксплуатацией выборки двух типов АКБ различных серий длительностью 10-12 лет и сопоставить его результаты сложно и затратно. В документации срок жизни аккумуляторов указан одинаковый. Ввиду этого, мы должны опираться на косвенные данные, которые нам дают инженеры производств, мнение которых основывается на особенностях технологий изготовления. Итак:

• DTM – стандартный аккумулятор AGM
• HR и HRL – отличается составом электролита, в который добавлены специальные присадки, которые увеличивают энергоотдачу и замедляют процесс сульфатации и коррозии свинцовых пластин аккумулятора, заметно продлевая срок его службы
• Gel – электролит загущен силикагелем

На основании опроса экспертов, рейтинг жизнеспособности и сроков работы в буферном режиме от меньшего к большему выстраивается так:

• GX – ориентир на цикличность
• DTM L – присадки Long Life
• HR – присадки + высокая энергоотдача

Выводы

1. AGM аккумуляторы имеют преимущество в системах требующих быстрого заряда аккумуляторов, например, в случае гибридных схем “инвертор+генератор” (мы сокращаем время работы генератора и увеличиваем время тишины), т.
   к. выдерживают больший зарядный ток.
2. В случае решения задачи автономного питания на базе солнечных панелей или ветрогенератора при достаточности бюджета гелевые аккумуляторы предпочтительнее, так как устойчивы к глубокому разряду и имеют больше ресурс циклов заряда-разряда.
3. Для работы в буферном режиме, т.е. в системах резервного питания на базе ИБП, инверторов предпочтение следует отдавать  AGM-технологии, т.к. батарейный банк получается дешевле и он дольше прослужит (срок жизни аккумуляторов при буферном режиме исчисляется в годах, а не в циклах). Самая живучая серия аккумуляторов HR и HRL благодаря различным присадкам в электролит, снижающим процессы разрушения свинцовых пластин.
4. В мощных системах с высокими токами разряда и автономией до 30 минут рекомендуется использование серий HR и HRL, т.к. эти АКБ обладают самой большой энергоотдачей в единицу времени при коротких циклах.

Наше видео с семинара по обучению партнеров. Технологии AGM и Gel



Оставляйте комментарии и задавайте вопросы!
