АГП-22.02 автогидроподъемник на шасси ЗИЛ 433362 в Москве — продажа и лизинг

По вопросам покупки данной техники (АГП-22.02 автогидроподъемник на шасси ЗИЛ 433362), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка АГП-22.02 автогидроподъемник на шасси ЗИЛ 433362 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Автогидроподъемник АГП-22.02на шасси ЗИЛ-433362 —автомобильный гидравлический подъемник, предназначен для подъема людей с материалом и инструментом на высоту до 22 метров при монтаже и ремонте жилых, промышленных и общественных зданий, линий электропередачи и связи, теплоизоляции наружных трубопроводов. Автоподъемник может выполнять работы при температуре от -40°Сдо +40°С и при скорости ветра не более 10 м/с на высоте до 10 м.

Варианты исполнения автоподъёмника АГП-22.02:

• 2-х коленный,
• 2-х коленный с изоляцией.

Технические характеристики подъемника АГП-22.02 на шасси ЗИЛ-433362

Колесная формула		4х2
Базовое шасси		ЗИЛ 433362
Грузоподъемность люльки, кг		300
Максимальный вылет, м		13
Высота подъема, м		22
Время подъма люльки на максимальную высоту, с		200
Угол поворота стрелы, град.		360°
Место управления		в люльке и с нижнего пульта
Максимальная транспортная скорость передвижения, км/ч		50
Габаритные размеры в транспортном положении, мм	длина	10280
	ширина	2422
	высота	3560

Технические характеристики базового шасси ЗИЛ 433362 можно посмотреть в описании, перейдя по этой ссылке.

Двигатель автоподъемника АГП-22.02 на шасси ЗИЛ-433362

Модель двигателя	ЗиЛ-508.10
Тип двигателя	бензиновый карбюраторный
Рабочий объем, л	6,0
Степень сжатия	7,1
Мощность, л.с. (кВт)	150 (110)при 3200 мин.-1
Крутящий момент, кгс·м (Н·м)	41 (402)при 1800-2000 мин.-1

Фотографии АГП-22.02 автогидроподъемник на шасси ЗИЛ 433362

Источник

Автовышка АГП — универсальные варианты

Автовышки (автогидроподъемники) на базе ГАЗ, КАМАЗ, МАЗ, Урал

Каталоге автовышки включает автогидроподъемники локтевые (коленчатые) телескопичекие комбинированные на базе шасси КАМАЗ, МАЗ, Урал, ГАЗ, Газон next (некст), Валдай, Hyundai (Хендай) с люльками больших и малых размеров лучших производителей из России торговых марок: АГП, ВС, ПСС, АП, АПТ, ПМС, ТА.

Фото автогидроподъемники (автовышки)

Фото автогидроподъемников посвящен целый раздел каталога, в котором находятся фото телескопических автовышек на базе грузовиков ГАЗ, КАМАЗ, МАЗ, японских, корейских автомобилей.

Фото автогидроподъемника АГП-18.04 86 Механический завод ФГУП, Энгельс	Фото автовышки АГП-22 (ЗИЛ-433362) 86 Механический завод ФГУП, Энгельс	Фото автовышка АГП-22 (ЗИЛ-433442) 86 Механический завод ФГУП, Энгельс, Россия
Высота подъема люльки, м- 18 Грузоподъемность люльки, кг- 200 Мах. вылет стрелы, м- 10 Масса, кг- 7200 Габариты, мм- 8000/ 2500/ 3200	Высота подъема люльки, м- 22 Грузоподъемность люльки, кг- 300 Мах. вылет стрелы, м- 10,5 Масса, кг- 8900 Габариты, мм- 11840/ 2500/ 3570	Высота подъема люльки, м- 22 Грузоподъемность люльки, кг- 300 Мах. вылет стрелы, м- 10,5 Масса, кг- 8900 Габариты, мм- 11840/ 2500/ 3570

Автовышки (автогидроподъемники) типа АГП, ВС, ПСС, АП, АПТ, ПМС, ТА локтевые (коленчатые) телескопические комбинированные — технические характеристики

В таблице размещены автовышки комбинированные локтевые и коленчатые телескопические автогидроподъемники типа АГП, ВС, ПСС, АПТ, Чайка Сервис, ПМС, АП, ТА на базе шасси грузовых автомобилей КАМАЗ, МАЗ, Урал, ГАЗ, Hyundai с указанием технических характеристик (высота подъема люльки, вылет стрелы, грузоподъемность корзины, вид системы управления, вес, тип базового шасси), наименование производителя. В качестве шасси указаны автомобили, микроавтобусы Российского производства или их аналоги иностранных автопроизводителей. Табличная форма позволяет быстро выбрать и купить автовышку комбинированную у производителя напрямую по минимальной цене.

Купить напрямую автовышку (автогидроподъемник) по цене завода-производителя

Купить новую  автовышку (автогидроподъемник) типа АГП, ВС, ПСС, АПТ, ПМС, АП, ТА на базе шасси КАМАЗ, МАЗ, Урал next, ГАЗ, УАЗ, Газон некст стало доступно с помощью онлайн каталога «СПЕЦТЕХНИКА» по отпускной цене завода-производителя, благодаря опубликованным адресам изготовителей, официальным сайтам, телефонам департамента продаж каждого продуцента.

Представленные контактные данные позволяют быстро согласовать условия прямой поставки новой автовышки, возможную скидку на отпускную цену изготовителя, оформить договор купли-продажи напрямую без торговых посредников и купить выбранный в каталоге автогидроподъемник в отделе сбыта по цене указанной в прайс-листе завода-производителя.

Список производителей автовышек (автогидроподъемников) из России, Украины, Италии, США:

86 Механический завод-филиал ФГУП ПЭУ МО РФ (86 МЗ), Россия
Завод Мехпромстрой ОАО, Россия
Завидовский Экспериментально-Механический Завод ОАО, Россия
Зуевский энергомеханический завод ЗАО (ЗЭМЗ), Украина
Kominvest-AKMT ЗАО, Россия
Мелитопольский завод Гидромаш ГП, Украина
Пожтехника ОАО, Торжок, Россия
Рoскомтранс ООО, Россия
Barin S.p.A. Италия
Tecchio S.R.L. Италия
Time Manufacturing Company (Versalift), США

Автовышки — назначение и применение

Автогидроподъемники сделанные на различных заводах России, ближнего и дальнего зарубежъя публикуются с подробным описанием и техническими данными. Очень многие виды работ производятся на значительной высоте. Для их осуществления требуются специальные установки. Простая замена лампы уличного светильника без такой техники превратиться в сложную работу. А коммунальщики вынуждены делать это каждый день многократно.

Для выполнения подобных работ конструктора специально спроектировали, а заводы спецтехники производят автогидроподъемники. Их отличительной особенностью является автомобильное шасси ЗИЛ, КАМАЗ, МАЗ или любое другое, на которое установлен коленчатый, телескопический или рычажно-телескопический подъемник. На оголовке стрелы подъемника или непосредственно или через дополнительную телескопическую секцию крепится люлька. Она предназначена для подъема рабочего на высоту, для проведения ремонтных или строительных работ на объекте.

На некоторых моделях подъемников люлька может дополнительно выдвигаться и одновременно автономно поворачиваться относительно оголовка стрелы. Тем самым, рабочий находясь в люльке, может самостоятельно, не зависимо от оператора всей машины, перемещаться наверху в определенных пределах. Управление подъемника дублируется. Пульт управления находится внизу, у оператора и второй размещен непосредственно в люльке. Это решение позволило максимально обезопасить проведение любых работ на подъемнике. Кстати пъедестал может вращаться на 360 градусов или меньшую часть окружности, в зависимости от модели автогидроподъемника.

В сложенном положении автогидроподъемники достаточно компактны и могут передвигаться в стесненных городских условиях с относительно большой скоростью, успевая обслуживать большое количество объектов. Наличие выносных гидравлических опор обеспечивает подъемникам в рабочем положении хорошую устойчивость.

Опорный контур для модели Barin AP 60-30 позволяет поднимать люльку на высоту до шестидесяти метров, при этом вылет стрелы составит тридцать метров. Пъедестал полноповоротный. Правда для этой модели потребуется автомобильное шасси с колесной формулой 8х6. Данная модель является уникальной для своего вида техники.

Представленные модели сделаны российскими и зарубежными производителями автогидроподъемников.

Каждая из опубликованных моделей по своему уникальна и имеет свои технические данные. Кроме того размещен полный список производителей спецтехники, продавцов, у которых можно купитьавтогидроподъемники.

Автовышки благодаря своей мобильности находят применение во многих отраслях народного хозяйства для выполнения разовых ремонтных, строительных, монтажных работ на высоте до 100 метров в течении нескольких часов. Это может быть техническое обслуживание различных электрических устройств (лампы освещения, линии ЛЭП, кондиционеры и т.п.), реставрация отдельных фрагментов фасадов зданий, замена части вентилируемого фасада дома, восстановление поврежденной кровли и водостоков крыш и т.п.

Телескопические автогидроподъемники могут применяться службами МЧС для спасения людей при пожарах, стихийных бедствиях и восстановления поврежденного оборудования жизнеобеспечения находящегося на значительной высоте от уровня земли. Каталог предлагает автовышки с локтевыми, коленчатыми, телескопическими, комбинированными стрелами оборудованными стандартными и изолированными люльками для работы под напряжением на шасси отечественных и иностранных производителей из Кореи, Японии.

Источник

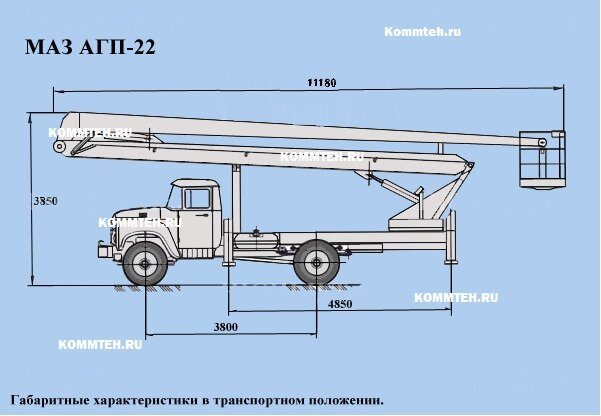

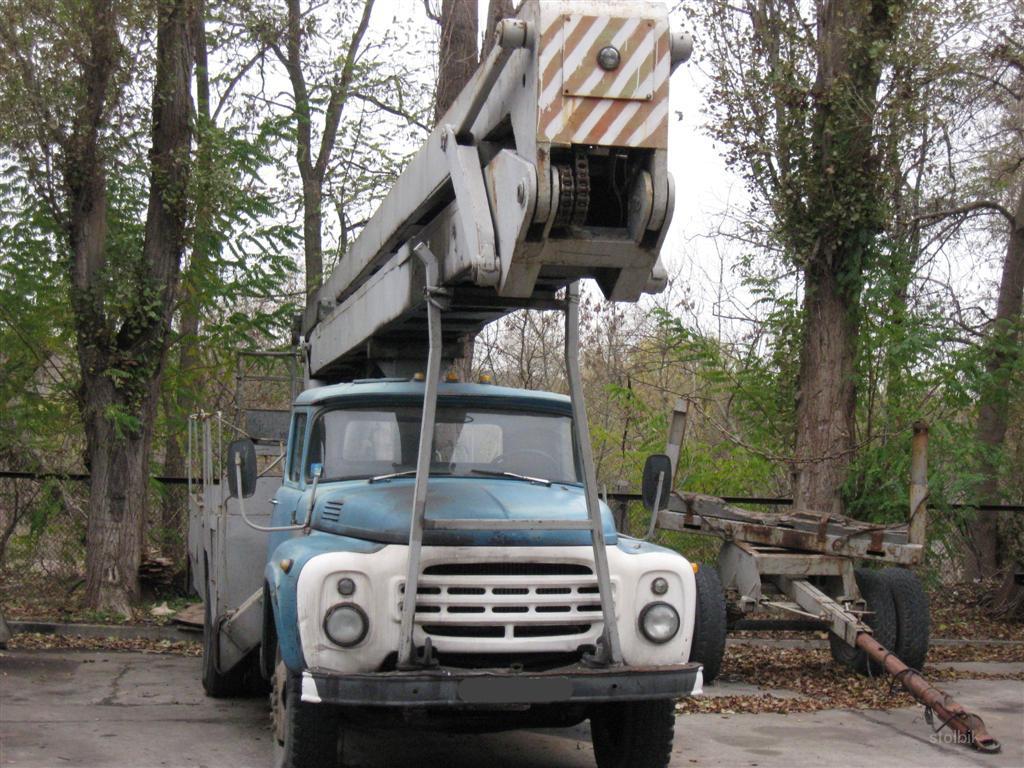

Автовышка АГП-22

Стрела, на которой закреплена люлька, имеет телескопическую выдвижную конструкцию, секции ее – коробчатой формы. Сама люлька, изготовленная из алюминия, имеет габариты 1400 х 700 х 1100 мм и может поворачиваться в любую сторону на угол до 60 градусов. Грузоподъемность ее составляет 250 кг – обычно этого достаточно для подъема на высоту двоих человек с инструментами. Колонна, на которой установлена стрела, может поворачиваться от нейтрального положения на 180 градусов в каждую сторону (в сумме – на 360 градусов).

Управление автовышкой АГП-22Т

Для выполнения всех рабочих движений автовышки используется пропорциональное управление электро-гидравлического типа. Перед началом работы базовый грузовой автомобиль устанавливается на выдвижные дополнительные аутригеры, опоры, позволяющие увеличить площадь опоры установки и обеспечить устойчивое ее расположение на грунте в горизонтальном положении платформы.

Для работы гидравлического привода используется двигатель (дизель) базового автомобиля.

Управление всеми движениями подъемника АГП-22Т может быть выполнено двумя различными способами – с пульта дистанционного управления с земли, из любой точки, обеспечивающей удобный обзор положения корзины монтажной (люльки), а также с пульта, расположенного в самой люльке, что позволяет выставить люльку с высокой точностью в необходимое для работы положение. На каждом из пультов имеется кнопка аварийного отключения, при нажатии которой гидравлическая система плавно приводит все элементы устройства в нерабочее положение.

С пульта, расположенного в корзине монтажной (люльке), можно запускать или останавливать двигатель базового автомобиля.

Выдвижение телескопических секций синхронизировано и производится поочередно. Имеется насос, обеспечивающий аварийное опускание стрелы. Внутри стрелы проложены изолированные кабели электропитания, что обеспечивает их надежное предохранения от любых механических повреждений. В люльке присутствует электророзетка с напряжением 230 вольт, что дает рабочим возможность пользоваться переносным электроинструментом.

Источник
