Hamm 3414 P

Вы здесь

Главная » Дорожно-строительная техника » Техника и оборудование Wirtgen Group » Катки Hamm » Грунтовые катки Hamm » Hamm 3414 P

Рабочий вес с кабиной

14 340 кг

Ширина бандажа, спереди

2 140 мм

Все характеристики

3-точечное качающееся шарнирное соединение для отменного сцепления и проходимости на связном грунте

Простая, интуитивная и понятная на любом языке концепция управления

Электронная система управления машиной Hammtronic

Эргономичная платформа машиниста с устройством управления поворотным механизмом сиденья, регулируемым сиденьем машиниста и откидной рулевой колонкой

Отличный обзор машины и стройплощадки

Имя *

Телефон *

Страница заказа

Населенный пункт *

Im a human

ОписаниеХарактеристикиОтзывы и обзоры

Описание

3-точечное качающееся шарнирное соединение

3-точечное качающееся шарнирное соединение отличается особым геометрическим расположением и соединением трех отдельных шарниров, а также наличием дополнительной качающейся опоры между двумя верхними шарнирами стандартного исполнения. Оно обеспечивает оптимальную управляемость катка, высокую безопасность вождения и комфортные условия работы операторов.

Hammtronic

Hammtronic представляет собой электронную систему управления машиной, которая контролирует и регулирует все основные функции машины, обеспечивая тем самым повышение безопасности работ, экономической эффективности и снижение расхода топлива. К функциям Hammtronic относится, например, автоматическая подстройка частоты вращения дизельного двигателя под требуемую мощность отдельных приводов. Кроме того, Hammtronic управляет запуском и торможением и распределяет приводные моменты в соответствии с текущими рабочими параметрами на ось вальца или задние колеса. Hammtronic также управляет гидростатическим приводом вибровозбудителя и различными программами рулевого управления (только серия DV+) для равномерного и плавного движения обоих вальцов.

HAMM Compaction Quality (HCQ)

HCQ включает в себя множество изделий HAMM, предназначенных для измерения, контроля, протоколирования и управления процессами уплотнения.

Сюда также относятся датчик уплотнения HAMM Compaction Meter, датчик температуры HAMM Temperature Meter, а также программное обеспечение HCQ Navigator. В ходе уплотнительных работ эти компоненты непрерывно определяют степень уплотнения, температуру асфальта, а также положение катка. Панель ПК (сенсорный экран) на рабочем месте оператора отображает затем весь пакет данных в форме «карты уплотнительных работ» в режиме реального времени. Благодаря этому оператор отдельного катка в любое время может посмотреть, на каких участках уже выполнено окончательное уплотнение, а на каких требуются дополнительные проходы. Кроме того, WITOS HCQ позволяет отслеживать в режиме реального времени прогресс выполнения работ на стройплощадке в любой точке мира.

Характеристики

Рабочий вес, максимальный

15 870 кг

Французская классификация, значение/класс

53,05/VPM3

Рабочий вес с кабиной

14 340 кг

Нагрузка на заднюю ось

6 025 кг

Нагрузка на переднюю ось

8 315 кг

Общая длина

5 705 мм

Общая ширина с кабиной

2 250 мм

Общая высота с кабиной

3 010 мм

Колесная база

3 015 мм

Дорожный просвет, центр

375 мм

Радиус поворота по внутр. колее

3 690 мм

Высота погрузки, миним.

2 325 мм

Угол свеса сзади

34 °

Угол свеса спереди

35 °

Диаметр бандажа, спереди

1 684 мм

Ширина бандажа, спереди

2 140 мм

Размер шин, сзади

TR 23.1-26 12 PR

Толщина бандажа, спереди

20 мм

Количество трамбовочных плит / Высота

140 / 100 мм

Тип двигателя

TCD 2012 L04 2V, EU Stage IIIA

Мощность, ISO 14396, л. с./кВт

136 ЛС / 100 кВт

Частота вибрации I/II, спереди

30 Гц / 40 Гц

Амплитуда I/II, спереди

1,9 мм / 0,9 мм

Центробежная сила спереди I/II

256 кН / 215 кН

Спецификация 3414 P h280

Отзывы и обзоры

Наши новости

Все новости

Имя *

Телефон *

Url страницы

Im a human

Каталог запчастей для грунтового катка Hamm 3414 P.

от 927 ₽. С доставкой по Москве и России

• Главная
• ЗП

1. Запчасти для спецтехники
2. Грунтовые катки
3. HAMM
4. Hamm 3414 P

Специалисты компании с радостью помогут выбрать наиболее подходящие комплектующие, используя каталог для грунтового катка Hamm 3414 P. Детали для ходовой части, двигателей, гидравлических систем, электрической и топливной системы представлены максимально удобно для покупателя. В целом, в каталоге запчастей представлено огромное количество вспомогательных элементов для грунтового катка Hamm 3414 P.

Ассортиментный ряд запчастей для грунтового катка Hamm 3414 P постоянно обновляется. Опытные специалисты быстро и легко подберут нужные запчасти, позаботятся об их доставке в кратчайшие сроки.

На сайте представлены разные запчасти для грунтового катка Hamm 3414 P, доставляются они прямо от крупных поставщиков и предприятий.

Каталог позволяет быстро и легко купить запчасти для грунтового катка Hamm 3414 P. Если вы не смогли выбрать подходящую деталь для вашего оборудования, используйте форму связи. С нашей помощью вы всегда сможете узнать про все имеющиеся комплектующие на складе и договориться об их поставке. Отметим, что для корректного запроса, следует уточнить модель вашего оборудования, серийный номер и сообщить нам эту информацию!

Техническая спецификация

Рабочая ширина	2140 мм
Радиус поворота (внутренний)	3690 мм
Количество кулачков	140
Высота кулачка	100 мм
Шины	TR 23.1-26 12 PR
Эксплуатационная масса	14340 кг
Полная масса	16100 кг
Нагрузка на переднюю ось	8315 кг
Нагрузка на заднюю ось	6025 кг
Двигатель	TCD 2012 L04 2V
Мощность	100 кВт
Частота вибрации	30/40 Гц
Амплитуда вибрации	1. 9/0.9 мм
Центробежная сила	256/215 кН
Рабочая скорость	0-6.4 км/ч
Транспортная скорость	0-10.1 км/ч
Длина	5705 мм
Ширина	2250 мм
Высота	3010 мм

Запчасти для грунтового катка HAMM

Запасные детали (запчасти), ремкомплекты для грунтового катка HAMM в наличии и под заказ можно посмотреть в разделе магазина, в котором публикуется список запасных частей.

Наименование	Картинка	Цена
КЛАПАННЫЙ БЛОК 1232436 Hamm		по запросу
КРЕСТООБРАЗНАЯ РУЧКА 1263412 Hamm		по запросу
РЕЗЬБОВОЙ ШТИФТ 1285955 Hamm		по запросу
ТРУБА 2561930 Hamm		по запросу
ВАЛ ДЕБАЛАНСА 2210827 Hamm		по запросу
ТОПЛИВНЫЙ НАСОС 376116 Hamm		по запросу
ОТВЕТНАЯ ЧАСТЬ ЭЛЕКТРОРАЗЪЕМА 2581541 Hamm		по запросу
РАСПОРНАЯ СТОЙКА 2073056 Hamm		по запросу
ШЛАНГ 2057934 Hamm		по запросу
КОЛЬЦО 377791 Hamm		по запросу

Запчасти для грунтового катка Hamm 3414 P по категориям

Радиатор

Подшипники

Топливный насос

Адаптер

Амортизаторы

Бампер

Блок двигателя

Блок предохранителей

Блок управления

Блок цилиндров

Блоки управления

Боковое стекло

Бортовая передача

Бортовой редуктор

Вакуумный насос

Вентилятор

Вкладыши

Воздушный фильтр

Втулки

Генератор

Гидравлика

Гидравлический насос

Гидрозамки

Гидромотор

Гидрораспределитель

Гидротрансформатор

Гидроцилиндры

Гильзы

Глушитель

Гусеницы

Датчик давления масла

Датчик температуры

Датчики

Двигатель

Детали балансира

Детали ГУР

Детали карданного вала

Детали коленвала

Детали КПП

Детали моста

Детали сцепления

Дефлекторы

Джойстик

Диск сцепления

Дифференциал

Задний мост

Замок зажигания

Зеркало

Зуммер

Индикаторы

Кабели

Карданный вал

Клапан

Коленвал

Компрессор

Кондиционер

Коробка передач

Крестовины карданного вала

Магнитола

Монитор

Мотор печки

Натяжитель ремня

Натяжной ролик

Стартер

Топливный насос высокого давления (ТНВД)

Клапан

Гидронасос

Ремень

Стекло

Форсунка

Втулки

Фильтры

Панели приборов

Фильтр гидравлический

Сальники

Сцепление

Колодки

Ремень генератора

Пневмоцилиндр

Монитор

Стоп сигнал

Палец ковша

Кабина

Cтопор

Клавиша

Подрулевой переключатель

Лобовое стекло

Противовес

Трос газа

Термостат

Крышка топливного бака

Компьютер

Втулка

Шестерня

Зуммер

Энергоаккумулятор

Каретка

Соленоид

Подшипник ступицы

Ключ зажигания

Омыватель

Тахометр

Проводка

Предохранитель

Ступица

Шланги

Полуось

Фонарь

Шкворень

Бак топливный

Блок реле

Подушки двигателя

Вал коленчатый

Вал привода

Вал распределительный

Вал редуктора поворота

Вал редуктора хода

Вал ТНВД

Вал шестерни

Венец маховика

Вкладыш распредвала

Вкладыш шатуна

Влагоотделитель

Водило

Воздуховод

Втулка задняя

Втулка вала

Втулка коллектора

Втулка распорная

Втулка рукояти

Втулка сальника

Втулка трапеции

Втулка упорная

Втулка шатуна

Выключатель

Гайка редуктора

Гайка натяжителя

Гайка стопорная

Гидроаккумулятор

Гидроблок

Гидроклапан

Гильза

Горловина заливная

Гусеница резиновая

Датчик наддува

Датчик оборотов

Датчик угла

Датчик уровня топлива

Датчик частоты вращения

Демпфер

Держатель

Диск фрикционный

Диффузор вентилятора (радиатора)

Жгут проводов

Заглушка

Замок двери

Испаритель

Клапан впускной

Клапан гидравлический

Клапан соленоидный

Клапан топливного фильтра

Клапан электромагнитный

Кнопка джойстика

Коллектор

Колпачок маслосъемный

Кольцо стопорное

Компрессор кондиционера

Корпус дифференциала

Корпус термостата

Кран печки

Кресло

Крестовина

Кронштейн

Крыльчатка

Масленка натяжителя

Маслоохладитель

Маховик

Мотор отопителя

Мотор стеклоочистителя

Муфта привода

Нагреватель

Наконечник рулевой

Насос топливоподкачивающий

Насос трансмиссии

Натяжитель ремней

Патрубок

Педаль

Переходник

Поводок

Поворотник

Подножка

Провод аккумулятора

Пружина

Разъем электрический

Регулятор

Рейка топливная

Ремкомплект

Решетка радиатора

Ротор гидронасоса

Ручка двери

Сателлит

Сервопоршень

Сердцевина радиатора

Сиденье

Синхронизатор

Счетчик моточасов

Термодатчик

Толкатель

Тройник

Трубка масляная

Турбонагнетатель

Уплотнение

Фланец

Цилиндр

Шпилька

Электромотор

Контроллер

Пластина

Запчасти

0 ₽

161500030009 стержень W47004095

0 ₽

3940734 выпускной клапан cummins

47 600 ₽

Топливный насос D7700-11111050-4903 B4AD76A 4AD95

0 ₽

AZ9725162000 НАЖИМНОЙ ПЛИТЫ СЦЕПЛЕНИЯ SINOTRUCK

11 509 ₽

Сварная задняя канальная пластина SANY 13388367

88 077 ₽

Шина SANY A210881000017

0 ₽

RADİATOR4P3377, 4P3379, 7E4639

12 000 ₽

Запчасти для экскаватора хорошего качества 20Y-03-46110 Radiator Ass’y для экскаватора PC200-8MO

1 088 ₽

Подшипник шатуна M11 QSM11 ISM11 дизельный Cummins 3016761

Стоимость ремонта грунтового катка Hamm 3414 P

Картинка	Услуга	Стоимость	Время
	Диагностика	2927	3
	Техническое обслуживание	1927	2
	Установка новых элементов уплотнения	1927	6
	Замена изношенных или поврежденных деталей	1927	3
	Восстановление герметичности трубопровода	3927	3
	Замена рабочей жидкости и регулировку давления в гидросистеме	3927	4
	Регулировка давления в гидросистеме	3927	1
	Ремонт гидроцилиндров	1527	2
	Ремонт гидрозамков	1227	1
	Капремонт гидромотора	3927	1
	Замена сальника	3927	1
	Замена звёздочки	5927	1
	Замена маслосъемных колпачков	2927	1

Фотографии по обслуживанию и ремонту грунтового катка

Каталоги запчастей для HAMM

Hamm 3205 PHamm 3205Hamm 3307Hamm 3307 HTHamm 3307 HT PHamm 3307 HT VIOHamm 3307 PHamm 3410Hamm 3410 PHamm 3307 VIOHamm 3411Hamm 3410xHamm 3411 PHamm 3412Hamm 3411xHamm 3412 HTHamm 3412 HT PHamm 3412 HT VIOHamm 3414Hamm 3412 PHamm 3412 VIOHamm 3414 HTHamm 3414 HT PHamm 3414 HT VIOHamm 3414 PHamm 3414 VIOHamm 3516Hamm 3516 HTHamm 3516 HT PHamm 3518Hamm 3518 HTHamm 3516 PHamm 3518 HT PHamm 3520Hamm 3518 PHamm 3520 HT PHamm 3625 HTHamm 3520 PHamm 3520 HTHamm H 18iHamm 3625 HT VCHamm 4011DHamm H 20i PHamm H 18i PHamm h30iHamm H 25i

Услуги

Контакты

+7 (915) 895-68-28

Новое шоссе, 38, Долгопрудный, Московская область, Россия

info@remont-betononasosa. ru

улица Евдокимовская, 11, Индустриальный, Краснодарский край, Россия

3414 / 3414 P – HAMM AG – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

3414 – Уплотнитель с вибрационным гладким вальцом 3414 P – Уплотнитель с вибрационным кулачковым вальцом блокируемый дифференциал ► 3-точечный шарнир для оптимального комфорта вождения Гидростатическое рулевое управление ► Оптимальная простота обслуживания, большие межсервисные интервалы

Эксплуатационная масса с конструкцией ROPS кг Эксплуатационная масса с кабиной кг Нагрузка на ось, передняя/задняя кг Нагрузка на шину, заднюю кг Статическая линейная нагрузка, передняя кг/см Французская классификация, данные/класс Размеры машины Боковой свес, левый/правый мм Дорожный просвет левый/правый мм Дорожный просвет, центральный мм Радиус поворота, внутренний мм Толщина барабана спереди мм Площадь передних кулачков см2 Размер шин сзади Дизельный двигатель Номинальная мощность SAE J1349, кВт/л.

с./об/мин Стандарт выбросов ЕС/США Гидростатический привод, передний/задний Скорость, рабочая передача Скорость, транспортная передача Способность преодолевать подъемы, вибрация вкл./выкл. Система вибрации Гидростатический привод…

Все каталоги и технические брошюры HAMM AG

1. GRW 280

   12 страниц

2. Серия HD+

   12 страниц

3. ДВ 65 ВВ / ДВ 65 ВО

   2 страницы

4. 3625 HT

   2 страницы

5. 3307/3307 P

   2 страницы

6. 3307 VIO/3307 VIO HT

   2 страницы

7. 3205/3205P

   2 страницы

8. h28i

   2 страницы

9. h30i

   2 Страницы

10. h35i

    2 страницы

11. Брошюра серии H

    5 страниц

12. Серия DV

    12 страниц

13. Серия HD

    12 страниц

14. Серия 3000

    12 страниц

Архивные каталоги

1. Серия HD Compact Line

   6 страниц

Сравнить

Удалить все

Сравнить 10 продуктов

УПЛОТНИТЕЛЬ ПОЧВЫ HAMM 3414 – УПЛОТНИТЕЛЬ С ГЛАДКИМ ВАЛЬЦОМ

HAMM – 100 ЛЕТ ИННОВАЦИЙ И ОПЫТА 901 37



Это было в 1911, когда компания Hamm разработала первое дорожно-уплотнительное оборудование с дизельным двигателем, и с тех пор наша инновационная команда разрабатывает передовые машины. Сегодня HAMM является крупнейшим в мире производителем асфальтовых катков и катков для грунта.



Компания HAMM известна во всем мире своими мощными и удобными в использовании уплотняющими машинами для самых разных работ, связанных с дорожно-строительными и земляными работами. Кроме того, катки Hamm убеждают своим эргономичным и инновационным дизайном. Компания HAMM получила в общей сложности 20 наград за дизайн за все свои инновации.



Уплотнитель Hamm 3414 — один из типичных продуктов серии Hamm 3000, начиная от компакторов среднего класса и массой от 10 до 25 тонн. С более чем 30 различными моделями продукции, включая гладкий барабан, кулачковый барабан, комбинированный барабан типа . Благодаря идеальному сочетанию таких факторов, как: высокая эффективность, удобство в использовании, высокая скорость, оптимальная способность к уплотнению и очень разумная цена. И самое главное, помимо того, что они приносят много экономических выгод бизнесу, каток для грунта 3414  имеет много других преимуществ, таких как экономия топлива, строительство и защита окружающей среды.



Мы предлагаем широкий спектр услуг во всех областях строительства и ремонта дорог. С энтузиазмом и самоотверженностью наша высокомотивированная команда обеспечивает ваш успех на строительной площадке.



Лидирующие на рынке продукты и первоклассный сервис в соответствии с испытанными стандартами качества дают вам необходимую уверенность в жесткой конкурентной среде. Успешные бренды Wirtgen Group с многолетней историей надежно удержат вас на пути к успеху.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



	Блок	3414
ВЕСЫ
Рабочий вес с кабиной	кг	14 240
Эксплуатационная масса с ROPS	кг	14 020
Рабочий вес, макс.	кг	17 060
Нагрузка на ось, передняя/задняя	кг	8 215 / 6 025
Статическая линейная нагрузка, передняя часть	кг/см	38,4
Французская классификация, данные/класс		53,07 / ВМ3
РАЗМЕРЫ МАШИНЫ
Общая длина (Д)	мм	5 705
Общая высота с кабиной (H)	мм	2 990
Высота, нагрузка, мин. (Привет)	мм	2 325
Колесная база	мм	3 015
Общая ширина с кабиной (B)	мм	2 250
Дорожный просвет, центр	мм	375
Радиус поворота, внутренний	мм	3 690
Угол наклона переднего / заднего	°	31 / 34
РАЗМЕРЫ БАРАБАНА
Ширина барабана, передняя часть (X)	мм	2 140
Диаметр барабана, передний	мм	1 504
Толщина барабана, передняя часть	мм	30
Барабанный, передний		гладкая
РАЗМЕРЫ КОЛЕСА
Размер задних шин		AW 23. 1-26 12 PR
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Производитель		ДЕЙЦ
Тип		ТКД 2012 L04 2V
Количество цилиндров		4
Мощность крыс. ИСО 14396	кВт/л.с./об/мин	100,0 / 136,0 / 2 300
Номинальная мощность SAE J1349	кВт/л.с./об/мин	100,0 / 134,0 / 2 300
Стандарт выбросов		EU Stage IIIA / EPA Tier 3
ПРИВОД
Скорость, рабочий механизм	км/ч	0 – 4,7 / 0 – 5,4 / 0 – 6,0
Скорость, транспортировочное снаряжение	км/ч	0 – 11,7
Способность преодолевать подъемы, вибрация вкл./выкл.	%	48 / 53
ВИБРАЦИЯ
Частота вибрации, передняя, ​​I/II	Гц	30 / 40
Амплитуда, передняя, ​​I/II	мм	1,91 / 0,90
Центробежная сила, передняя, ​​I/II	кН	256 / 215
РУЛЕВОЕ
Угол колебания +/-	°	10
Рулевое управление, тип		Шарнирное рулевое управление
ОБЪЕМ РЕЗЕРВУАРА / ОБЪЕМ НАПОЛНЕНИЯ
Топливный бак, емкость	л	290
УРОВЕНЬ ШУМА
Акустическая мощность LW(A), наклейка	дБА)	106
Акустическая мощность LW(A), измеренная	дБ(А)	103



ОБОРУДОВАНИЕ



Примечание: стандартное или дополнительное оборудование зависит от стандарта каждой страны. Пожалуйста, свяжитесь с нами для ответа.



ОБОРУДОВАНИЕ : 2 подлокотника, 3-точечное сочленение, регулируемый скребок, приборная панель с дисплеями, световыми индикаторами и переключателями, автоматический контроль тяги и противобуксовочная система, выключатель отключения аккумуляторной батареи, консоль управления с регулировкой рулевой колонки, пульт оператора платформа с входом с обеих сторон, Предварительный выбор скорости, Гидростатическое рулевое управление, Виброизолированная платформа оператора, Бесступенчатый гидростатический полный привод, Поручни на 9Платформа оператора 0567, бульдозерный отвал.



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ : ROPS, жесткая, Дополнительный обогреватель, Радио, Защитная крыша, Версия с дополнительным фильтром предварительной очистки топлива, Измеритель уплотнения HAMM (HCM), Спидометр, Индикатор частоты, вибрация, Сигнал заднего хода (задний ход), Автомат. вибрационная система, рабочие фары, проблесковый маячок, защитная решетка для пакета освещения, защита гидравлического шланга на передней раме.



ОСОБЕННОСТИ





Кабина ROPS с отличным круговым обзором. Отличный обзор машины и окружающей строительной площадки с места водителя. Розетка 12 В, отсеки для хранения, подстаканник и штабелер в стандартной комплектации. Кондиционер и/или дополнительный обогреватель доступны в качестве дополнительных опций.



Опция. ROPS доступны для всех машин, с защитной крышей или без нее в зависимости от предпочтений.



Опция. Камера с дисплеем на платформе оператора для облегчения наблюдения за зоной позади машины.



Удобное сиденье водителя с индивидуальной регулировкой и поворотом. Регулируемые подлокотники. Регулируемая по высоте спинка. Рулевая колонка регулируется индивидуально. Яркие рабочие фары, основные фары со светодиодными или галогенными лампами в зависимости от модели.



Исключительная проходимость по бездорожью, поглощает удары. Непревзойденная устойчивость при движении, высокая устойчивость к опрокидыванию и первоклассная курсовая устойчивость обеспечивают безопасное маневрирование даже на пересеченной местности.



Управление приводом одним или двумя джойстиками в зависимости от модели. При оснащении Hammtronic включаются предварительный выбор максимальной скорости и автоматическая поддержка при движении задним ходом.



Надежные 4- или 6-цилиндровые двигатели с водяным охлаждением. Соответствует требованиям стандартов ЕС Stage II / EPA Tier 2 или EU Stage IIIA / EPA Tier 3, в зависимости от версии модели. Доступен дополнительный топливный фильтр предварительной очистки.



Опция. Электронная система управления машиной для контроля всех функций двигателя и автомобиля. Автоматическая адаптация тягового и вибро/колебательного приводов и частоты вращения двигателя к преобладающим условиям эксплуатации.

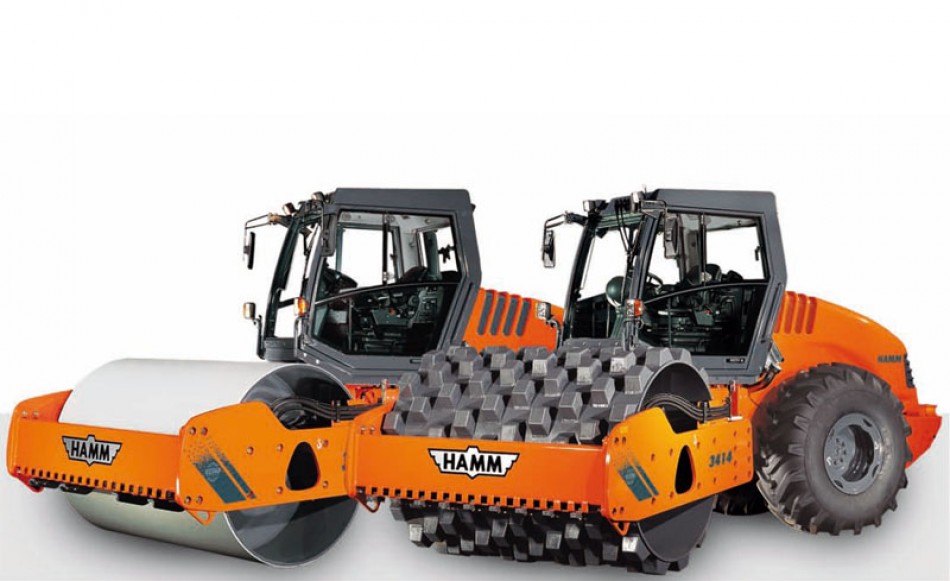

Предлагается с гладким или кулачковым вальцом. Также доступны трехсекционные раздельные сегменты кулачков. Некоторые модели также доступны с барабаном VIO (вибрация или осцилляция).



Опция. Доступно для некоторых моделей с гладкими или кулачковыми вальцами.



Опция. Измеритель уплотнения, измеряет жесткость грунта для контроля уплотнения.



Опция. Система комплексного контроля уплотнения и документации.



Стандартно поставляется с универсальным профилем протектора для машин с гладким вальцом или с тракторным профилем для машин с кулачковым вальцом. Шины Earth Mover (профиль EM) доступны в качестве опции.



HAMM 3410 P – Преодоление любого склона превышение 60%



Компактор Hamm 3414 — настоящая классика для земляных работ, потому что они сочетают в себе современный дизайн и проверенную технику. Они ежедневно проверяют свои возможности в каждом уголке мира. Одной из их выдающихся особенностей является их способность лазать. В зависимости от модели и конфигурации они могут преодолевать уклоны до 60 % и более, чрезвычайно эффективно уплотняя грунт.



– На моделях, оборудованных системой Hammtronic, система предотвращения проскальзывания и бесступенчатые гидравлические двигатели всегда обеспечивают оптимальное тяговое усилие.



– На катках, оснащенных Hammtronic, регулирование скорости в зависимости от нагрузки защищает двигатель и снижает расход топлива.



– Задний мост с самоблокирующимся дифференциалом предотвращает пробуксовку колес.



– 3-точечное сочленение обеспечивает равномерное распределение веса между передней и задней секциями и, таким образом, превосходное сцепление даже на пересеченной местности.



Идеальный обзор





Hamm 3414 предлагает эргономичные рабочие места в стандартной комплектации. Они позволяют водителям катков работать с полной концентрацией в течение многих часов подряд.



Оптимизированная эргономика и удобство



Уплотнитель грунта 3414 предлагает оператору много места, поскольку каждая модель имеет большую кабину или платформу оператора, доступ с любой стороны. Еще одной практичной и удобной особенностью является подпружиненное сиденье водителя с регулируемой высотой. Его можно поворачивать, перемещать в любую сторону, а также перемещать вперед и назад на большинстве моделей. Грабли рулевой колонки с приборной панелью также бесступенчато регулируются, чтобы соответствовать. Здесь каждый водитель обязательно найдет свое идеальное рабочее положение.



Превосходный обзор



Кроме того, обеспечивается превосходный круговой обзор, поскольку кабина и двери полностью остеклены. Это дает водителю постоянный обзор барабана. Шины и пространство за катком также полностью просматриваются, поскольку капот двигателя имеет узкую, наклонную форму, а выхлопная труба расположена так, чтобы не мешать круговому обзору.



– Кабина может поставляться с кондиционером или без него.



– Беспрепятственный обзор барабана



– Бесступенчато регулируемая рулевая колонка.



– Удобное сиденье водителя с индивидуальной регулировкой по росту и весу.





Операция? Это не может быть проще!



Отображение значения HMV на приборной панели



Обзор кабины



В плане эксплуатации, водители 3414 Уплотнитель очень прост: все четко и понятно. Управление приводом осуществляется с помощью одного или двух рычагов привода, в зависимости от модели. Переключатель активации вибрации также расположен на рычаге привода, так что двумя наиболее часто используемыми функциями можно управлять одной рукой.



Приборная панель отличается однозначной, понятной на международном уровне маркировкой и надписями. Здесь HAMM отказался от языка, вместо этого используя четкие символы. Таким образом, этими катками можно управлять без языковых навыков, но при этом всегда имея исчерпывающую информацию о текущем рабочем состоянии машины, что является важной предпосылкой для высококачественного уплотнения грунта.



Надежная технология двигателя – для длительного срока службы машины





Компания HAMM также предусмотрела эффективное техническое обслуживание катков, поскольку все точки технического обслуживания расположены с одной стороны. машины.



Эффективность и экономичность



Надежные 4- или 6-цилиндровые дизельные двигатели Deutz в катки серии 3000 достаточная мощность для привода всех компонентов. В то же время они имеют достаточные резервы для эффективного уплотнения даже в экстремальных условиях. Они соответствуют требованиям стандартов EU Stage II / EPA Tier 2 или EU Stage IIIA / EPA Tier 3, что означает низкий уровень выбросов выхлопных газов и низкий расход топлива.



Интеллектуальный воздушный поток позволяет использовать ролики даже при высоких температурах окружающей среды. Возможна установка дополнительного топливного фильтра. Удаляет лишнюю воду из дизельного топлива, обеспечивая надежную работу. быстро сделано, потому что хорошо освещенный моторный отсек очень низкий , что делает его легко доступным для техников мастерской. Капот двигателя имеет еще одно преимущество: благодаря правильно выбранному положению точки поворота его можно широко открыть даже в условиях ограниченного пространства над головой. Более того, все точки обслуживания и аккумулятор легко доступны с одной стороны машины.



Решения для сохранения стоимости



HAMM предлагает различные модули для интеллектуального обслуживания. Наиболее важные решения:



WIDIAG



WIDIAG позволяет специалистам по обслуживанию WIRTGEN GROUP считывать журнал данных катка на строительной площадке. В случае неисправности это ускоряет диагностику, поскольку WIDIAG предоставляет ценные указатели на источник неисправности.



WIDOS



WIDOS содержит полный каталог запасных частей, все инструкции, планы гидравлических, электрических и шланговых систем, технические данные и документацию, инструкции по технике безопасности, изображения компонентов и сервисную документацию на многих языках – на бумаге или компакт-диске .



WITOS



WITOS — это интеллектуальная телематическая система WIRTGEN GROUP для эффективного управления автопарком и обслуживанием. SIM-карта позволяет автоматически передавать данные о машине специалистам по обслуживанию WIRTGEN GROUP. Они определяют оптимальное время для проведения необходимых ремонтных работ и занимаются предстоящими задачами. Таким образом, остаточная стоимость, доступность и производительность катков HAMM будут поддерживаться на высоком уровне в течение длительного времени.



Профессионалы по универсальным земляным работам – универсальное применение в земляных работах



Имея более 30 различных моделей, 3414 охватывает весь спектр средних и тяжелых компакторы. Он также включает в себя различные гладкие и кулачковые вальцы, а также различные системы уплотнения. Это делает катки серии 3000 универсальными для использования — например, при уплотнении дорожного полотна, земляных работах или строительстве зданий, возведении насыпей и откосов, а также при уплотнении во время холодного ресайклинга или стабилизации грунта.



– Рабочие фары со светодиодными или галогенными прожекторами.



– Уплотнитель грунта 3414 доступен с конструкцией ROPS, кабиной, защитной крышей или полностью открытым.



— Доступен с вибрационным барабаном или барабаном VIO (работает с вибрацией или осцилляцией), в зависимости от модели.



ТЕХНОЛОГИИ



3-ТОЧЕЧНОЕ СОЕДИНЕНИЕ



3- точечное сочленение отличается от обычных суставов своим геометрическим расположением и соединением трех отдельных суставов и одним дополнительным соединительным звеном между двумя обычные верхние суставы. Это обеспечивает оптимальное рулевое управление, превосходную безопасность вождения и максимальный комфорт вождения.





Подробнее см. ЗДЕСЬ



HCQ – КАЧЕСТВО УПЛОТНЕНИЯ HAMM 9013 6





Подробнее см. ЗДЕСЬ



Модули HCQ создают прозрачность , повысить качество уплотнения и обеспечить высокий уровень эффективности.



HCQ: интеллектуальная система для максимального качества уплотнения



Качественное уплотнение означает уплотнение грунта до требуемой несущей способности – по всей площади и на требуемую глубину. Компания HAMM разработала различные измерительные системы для проверки уплотнения и объединила их под названием HCQ. Эти продукты помогают измерять, документировать и анализировать процессы уплотнения и обеспечивают максимально возможную гибкость, поскольку они имеют модульную конструкцию и идеально согласованы друг с другом.



Измеритель уплотнения HAMM: измерение жесткости грунта в режиме реального времени



Измеритель уплотнения HAMM (HCM) служит для измерения и отображения жесткости грунта. Для этого датчик ускорения на вальце измеряет жесткость грунта во время динамического уплотнения. Результат измерения, значение HMV, показывает водителю, достаточно ли уплотнен грунт. Во многих случаях эта информация помогает сократить количество проходов и избежать чрезмерного уплотнения.



HCQ Navigator: однородное уплотнение по всей площади



HCQ Navigator представляет собой спутниковую систему документирования для сбора и отображения всех важных параметров во время уплотнения. Он создает карту уплотнения в реальном времени через спутниковый приемник HCQ. Он показывает области, которые уже были достаточно уплотнены, и те, которые требуют дальнейшего уплотнения, на панели ПК в катке. Данные с нескольких роликов также могут быть связаны через WLAN. Это позволяет каткам уплотнять еще более эффективно.



Мобильный панельный ПК HCQ Navigator для отображения и хранения всех данных измерений.



HAMMTRONIC (3414 HT, HT P, HT VIO)



Электронная система управления машиной Hammtronic поддерживает оператора в достижении оптимального уплотнения без ущерба для безопасности, экономичности и экономии топлива.
