Конструкция стрелы для самодельного мини погрузчика своими руками | | Кулибин 56

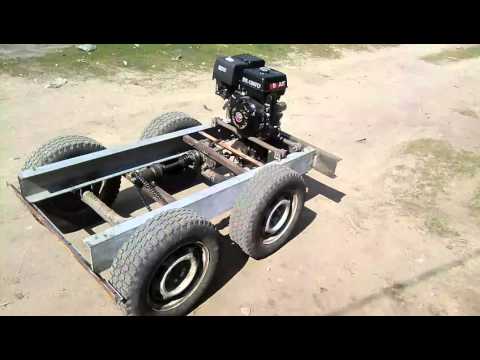

Всем привет дорогие друзья. В прошлой статье я вам рассказывал о том как собрать свой мини погрузчик на базе мостов ваз 2106. В этой же статье я бы хотел обсудить тему о создании стрелы для самодельного мини погрузчика. Постараюсь более подробно и понятно объяснить принцип работы стрелы, а также укажу свои размеры всех узлов и агрегатов в данном механизме.

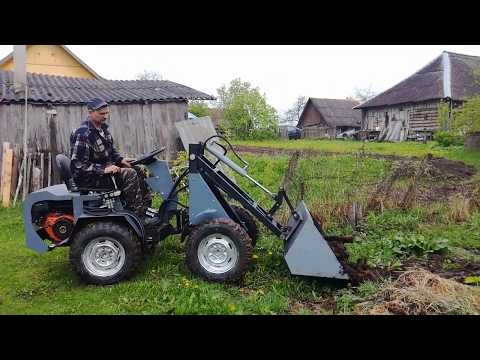

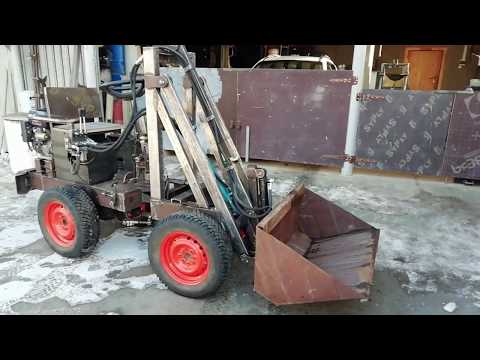

Ну давайте сначала обсудим самое на мой взгляд важное- это принцип работы данного узла. Что входит в данный узел.
1) Две стойки стрелы.
2)Две горизонтальные стрелы
3) Два гидроцилиндра
4) Копир
5) Узел опрокидывания
6) Узел опрокидывания ковша
Как вы видите элементов в данном узле не мало. Следует отметить то как изготовлены все элементы. Важно помнить и строго соблюдать перпендикулярность всех шарнирных элементов. Зазоры в скользящих узлах не допустимы.
Данные зазоры могут дать при работе люфты, что может привести к подклиниванию и не точной работе всего механизма стрелы.
Давайте я напомню вам на чем мы остановились в прошлый раз когда начали постройку стрелы. В прошлый раз мы остановились на том что мы изготовили две стойки для нашей стрелы и установили их строго параллельно друг к другу с уклоном в 1 см в сторону водителя. Отверстия под ступиц ваз 2109 должны идеально совпадать. Соблюдать данные условия очень важно так как соосность ступиц в дальнейшем очень будет влиять на работу всей стрелы. Прошу про это помнить и не забывать.
Давайте рассмотрим материалы стрелы.
1) Стойки стрелы – 12 швеллер
2) Горизонтальные направляющие стрелы -12 швеллер
3) 4 ступицы ваз 2109
Длина направляющих самой стрелы в моем случае составляет 145см расстояние по центрам ступиц составляет 130 см.
На этом этапе все еще достаточно просто. Дальше устанавливаем ступицы на узел опрокидывания ковша. Размеры поперечной балки и размеры самого узла можете взять произвольные на этом этапе это не столь важно.
Давайте теперь рассмотрим суть копира на стреле. Зачем рн нужен? Конструкция копира предназначена для копирования положения ковша в любом из положении высоты стрелы. Тоесть. На какуб бы вы высоту не подняли стрелу ковш у вас будет в том положении в котором вы его разместили первоночально. Благодаря этому копиру у вас не будет просыпаться из ковша пгс или другие сыпучие материалы. Это важно для удобной работы стрелы. Так же вам не нужно будет постоянно ловить положение ковша в пространстве. Поэтому копир это самое важное при построении стрелы. Тут следует не упучтить момент. Давайте я вам на листке бумаги начерчу схематично узкл копира и постораюсь подробно обьяснить принцип его действия.
Весь основной принцип работы данного узла основан на геометрической фигуре параллелограмм. И от того как вы правильно построите конструкцию зависит точность и правильность работы стрелы. Самые главные критерии должны заключаться в том что стороны этой геометрической фигуры должны быть ровны с верху я попытался изобразить схематично конструкцию стрелы и перенести туда точки параллелограмма.
как вы видите основными точками в нашей конструкции выступают ступицы и шарнирные соединения.
На последнем фото я вам постарался схематично изобразить конструкцию стрелы и копира. Это рабочая схема. По такой схеме у меня изготовлена моя стрела на моем погрузчике. Стоит отметить тот факт, что нужно строго соблюдать параллельность и четкость подгонки узлов. В противном случае возможны подклинивания и перекосы.
Надеюсь я объяснил вам достаточно доходчиво, во всяком случае если у вас есть вопросы то обязательно пишите мне комментариях. Я постараюсь вам на них ответить.
