Самодельный мини погрузчик своими руками: фото, описание, видео

Самодельный мини погрузчик, сделанный умельцем Аликом Мирзаевым, своими руками: фото, описание, а также видео испытаний самоделки.

Понадобился небольшой погрузчик для работы по хозяйству, для расчистки и вывоза снега из двора, перевозки земли, навоза на огороде и прочих работ. В результате за пару месяцев был построен этот самодельный трактор погрузчик.

Технические характеристики:

  • Полный привод (постоянный).
  • Длина без стрелы — 1,9 м.
  • Длина со стрелой — 2,4 м.
  • Ширина — 92 см.
  • Высота до верхней части сиденья — 1,3 м.
  • Высота подъема куна — 2,3 м.
  • Грузоподъемность (без противовеса) — до 150 кг на высоту не более 80-90 см, а то начинает перевешивать из-за малой базы.
  • Грузоподъемность с противовесом рекомендуемая не более 200-250 кг. Помните что это не промышленный погрузчик, а домашний
  • помощник, снег почистить, навоз, пгс, гравий развести. Приделал вилы и в деревне сено погрузить. А не поддоны с кирпичом грузить.
  • Мотор Лифан 15 л.с со стартером.
  • Мосты жигулевские укороченные.
  • Рулевая рейка — Ока.
  • Рулевая колонка — ВАЗ — 2110.
  • Рама швеллер 80 мм.
  • Распределитель Р-40.
  • Узел перелома — поворотный кулак от переднего моста УАЗа.
  • Ковш сделан на быстро съеме по ширине трактора 90 х 35 х 35 мм.

Мосты между собой соединены на прямую карданом от Нивы (короткий).На заднем мосту, где флянец, установлена звезда задняя от мотоцикла Иж, а на коробке от классики установлена маленькая звезда от Ижа и все соединено цепью.

Установлен ДВС «Lifan» мощностью 15 л.с.

Рекомендуем посмотреть видео, где автор подробно рассказывает о своём самодельном мини погрузчике.

Автор самоделки: Алик Мирзаев.

avto-samodelkin.ru

Самодельный мини погрузчик своими руками: фото и описание

Мини погрузчик своими руками, фото и описание конструкции самоделки.

Всем привет, вот и закончен очередной проект — самодельный фронтальный погрузчик с челюстным ковшом. Хочу показать самоделку, чисто для того, чтобы сподвигнуть людей, кто хочет себе собрать себе такой минитрактор.

Технические характеристики самодельного мини погрузчика:

  • Двигатель ЛИФАН 15 л.с, со стартером и генератором.
  • Постоянный полный привод 4×4.
  • Грузоподъемность без противовеса не более 150 кг, с противовесом рекомендуемая не более 250 кг.
  • Самодельный поворотный кулак, усиленный.
  • Вес минитрактора — 550 кг
  • Длина 1,9 без стрелы и 2,4 со стрелой.
  • Высота 1,3 м.
  • Ширина 0.94 м.
  • Рама и стойки стрелы из швеллера 12-ка, стрела 10-й швеллер.
  • Ковш, метал 3-ка.
  • НШ-10.
  • Распределитель Р-40,2-х секционный.

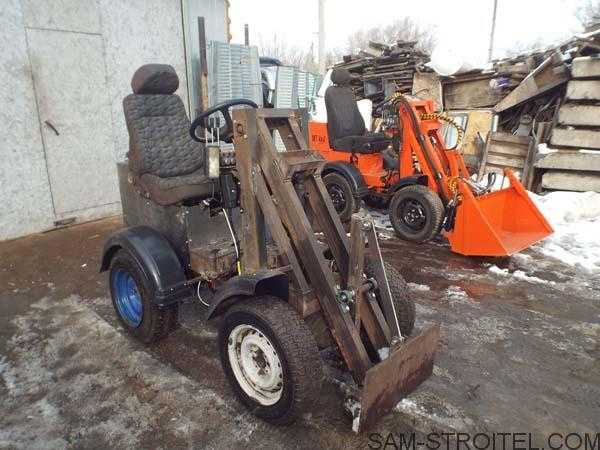

Конструкция погрузчика показана на этих фото:

Стрела мини погрузчика, приводится в действие с помощью гидроцилиндра, на ковш установлен дополнительный гидроцилиндр.


Самодельный мини погрузчик показан в этом видео:

Автор самодельного минитрактора: Алик. г. Оренбург.

Загрузка…

sam-stroitel.com

Закончил строительство мини погрузчика. — Сообщество «Сделай Сам» на DRIVE2

Многие кто подписан на меня, они знаю мое хобби, а вот кто не знает для тех этот пост.В начале мая начал строить погрузчик для одного человека, по времени вышло месяц работы и из них 2 недели простоя, из-за того что 13 дней ждал шкив, долго шел до меня.А так времени уходит 2 недели на постройку. Тракторок закончен и испытан.Есть пару моментов которые мне не нравятся, за сегодня думаю исправлю.

Пожалуйста не спрашивайте во сколько обошелся или сколько стоит трактор.Могу ответить только в личку.

Цель создания этого погрузчика (пожелания заказчика):
1.Чистка снега на даче именно погрузчиком, хотя можно было просто сделать спереди отвал.Но клиент сказал что когда сугробы по бокам вырастают, то отвалом двигать снег уже некуда и из-за этого он хочет погрузчик.
2.Работы по огороду, привезти, отвезти.

ХАРАКТЕРИСТИКИ:
ПОСТОЯННЫЙ ПОЛНЫЙ ПРИВОД.
Длина без стрелы — 1,9.
Длина со стрелой — 2,4.
Ширина — 92 см.
Высота до верхней части сиденья — 1,3.
Высота подъема куна — 2,3.
Грузоподъемность (без противовеса) — до 150кг на высоту не более 80-90 см, а то начинает перевешивать из-за малой базы.
Грузоподъемность с противовесом рекомендуемая не более 200-250кг.Помните что это не промышленный погрузчик, а домашний помощник, снег почистить, навоз, пгс, гравий развести.Приделал вилы и в деревне сено погрузить.А не поддоны с кирпичом грузить.

Мотор Лифан 15 кобыл со стартером.
Мосты жигулевские укороченные.
Рулевая рейка — ока.
Рулевая колонка — от ваз 2110.
Рама швеллер 80мм
Распределитель Р-40
Узел перелома — поворотный кулат от переднего моста уаз.
Ковш сделан по ширине трактора 90х35х35,ковш сделан на быстро съеме.

А вот видео кому интересно.

www.drive2.ru

Фронтальный мини погрузчик своими руками

Наверняка, при выполнении хозяйственных работ на своем участке, Вы задавались вопросом: «Как облегчить и оптимизировать свою работу?». И тогда, к Вам на помощь приходит мини погрузчик. Конечно, такой многофункциональный аппарат стоит не дешево, поэтому возникает проблема ценового характера.

У нас есть для Вас решение! В этой статье мы расскажем Вам, как при наличии всех нужных в работе материалов, собрать самодельный мини погрузчик, затратив при этом минимум денежных средств.

Итак, конструкция самого просто по сбору мини погрузчика состоит всего из трёх основных деталей:

  1. Строительство и сборка ковша для устройства;
  2. Сборка системы управления;
  3. Установка гидравлики и всей конструкции.

Перед началом работы необходимо сделать чертеж, исходя из размера мини трактора, стоит заранее наметить размеры необходимых стальных листов.

Один из важных шагов — сбор необходимых инструментов, из них вам понадобятся:

  1. Инструмент, обеспечивающий как можно более точную резку металла, это может быть болгарка или резак.
  2. Сварочный аппарат (стоит отметить, что он должен быть достаточно мощным)
  3. Различный мелкий инструмент: молоток, плоскогубцы, метизы, шайбы и др.

Итак, разбиваем нашу работу по сбору фронтального мини погрузчика на 5 шагов.

  • Шаг 1. Так как мы собираем мини погрузчик, то логичнее всего собрать ковш с дуговидной основой. Для этого Вам понадобится стальной лист 6-7мм, который изгибается под углом (угол необходимо подбирать самим, его наклон зависит от того устройства, для которого собирается погрузчик, а также от чертежа).
  • Шаг 2. Привариваем к готовой дуговидной основе боковые стенки. Далее необходимо дополнить нижнюю часть устройства зубьями (они значительно упростят работу с сыпучими материалами).
  • Шаг 3. Следующим шагом будет изготовление гидравлики. Вначале следует собрать стрелу. Для этого берем швеллера с формой сечения в виде буквы П. Одной стороной прикрепляем их к готовому ковшу, другой к пластинам на раме мини трактора. Стоит брать два швеллера, т.к, конструкция из ни будет надежнее.
  • Шаг 4. Изготавливаем рычаги из квадратной трубы, соединяем их с помощью втулок, для которых заранее делаем отверстия. Один рычаг (меньшего размера) крепим ближе к середине стрелы, другой одним краем фиксируем на конце первого, а второй край цепляем за ковш. Далее, делаем идентичную конструкцию с иной стороны.
  • Шаг 5. Между рамой и вертикальной опорой фиксируем гидравлические тяги. Еще две должны соединять свободный конец серединного рычага и вертикальные опоры.

Мини погрузчик станет Вам незаменимым помощников в рабочем деле. Но стоит отметить, что браться за сборку самодельного погрузчика можно только в том случае, если вы обладаете необходимыми знаниями в сфере механики и гидравлики, а также полным комплектом инструментов, и рабочим местом. В худшем случае, результат Вас не обрадует. Если же все пройдет отлично, то погрузчик станет хорошим многофункциональным устройством и поможет сохранить Ваше время и деньги.

www.asusfone.ru

Самодельный мини экскаватор-погрузчик | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим конструктивные особенности самодельного мини погрузчика-экскаватора с двигателем «Lifan» Фото узлов и агрегатов прилагаются. Трактор собранный автором имеет ковш для погрузки сыпучего груза и полноценный экскаватор с гидравлической системой работающей от насоса НШ -10 (насос шестеренчатый) предназначен для садово-хозяйственных нужд.

Рама мини-трактора переломного типа, установлен двигатель от мотоблока 7.5 л/с «Lifan» вариатор клиноременный и центробежное сцепление. КПП (механика) 4х ступенчатая и дополнительно понижающий редуктор с передаточным числом 1:10, а так же раздатка. Основная часть узлов от старенького «Форд Гранада» РК(раздаточная коробка) самодельная из шестерен КПП «Форд» Гидроцилиндры установлены от автопогрузчика. В ходе работ и испытаний техники, автор пришел к замене клиноременного вариатора на аксильно-поршневой гидромотор, это способствует более легкому управлению трансмиссией.

Трактор агрегатирует ковш, отвал для чистки снега, манипулятор, стрелу, экскаватор, автомобильный прицеп и многое другое.



И так, давайте более ближе ознакомимся с особенностями представленной техники.

Материалы

  1. ДВС «Лифан» 7.5 л/с
  2. проф труба
  3. стартер от скутера
  4. гидромотор
  5. насос НШ-10
  6. гидроцилиндры
  7. колеса «Форд»
  8. рулевое управление в сборе «Форд»

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)
  3. дрель
  4. набор гаечных ключей
  5. слесарный и измерительный инструмент

Фото узлов и агрегатов мини экскаватора-погрузчика собранного своими руками.

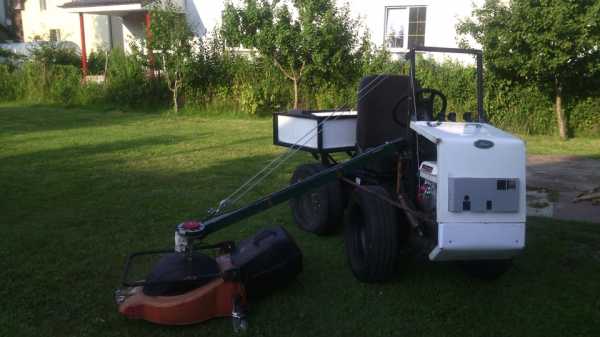

 Самодельный понижающий редуктор  Рама переломка.  В задней части имеется небольшой кузовок.  Трактор агрегатирует газонокосилку.  В передней части трактора расположен ковш.  Под сидением гидробак и электромотор.  Ковш можно заменить на отвал для чистки снега.  В задней части трактора установлен фаркоп.  Стрела с ковшом.  Насос НШ-10 в последующем был заменен на НШ-14  Так же автор приспособил электростартер от скутера, подобрал нужную по размеру шестерню и теперь трактор заводится с ключа.  Так же имеется манипулятор-ножницы для подрезки высоких деревьев и кустарников.  Двигатель в последствии был заменен на более мощный 16 л/с  Подрезка деревьев.  Извлечения ила из сточной канавы.  Опоры.  Кран)  Экскаватор.  Цепь от пробуксовывания по снегу. Вот такой многофункциональный мини трактор собрал самодельных дел мастер  с сайта DRIVE2.RU



МИНИ-ТРАКТОРпогрузчик-экскаватор

www.samodelkindrug.ru

Самодельный фронтальный погрузчик – Спецтехника

Для помощи себе ленивому любимому появилась идея приобрети фронтальный погрузчик. Приценился и …. и как обычно бывает цены просто жесть, даже за бу технику хотят мильены. Помониторил интернет, ютуб – посмотрел что люди сами собирают такую технику. Изучил несколько обширных тем и пришел к такой комплектации: ДВС ОКА, аксиальный насос переменного объема на ход, НШ6(10) на гидравлику, гидромоторы МГП на каждое колесо, гидроруль.

На выходе хочу получить что-то типа такого:

Фото с финского форума.



Собственно к чему это все, нужна помощь в выборе насосов и гидромоторов.

Какая информация есть на текущий момент:

Наши умельцы почти повсеместно перешли на аксиальный насос переменного объема (18см3). Из плюсов – не греется масло, двигатель не тратит энергию впустую. Из минусов: цена, порядка 200-250$ с доставкой, нельзя объединить с линией НШ, для увеличения производительности навески и/или скорости. Самое плохое, что насос большей производительности стоит уже 900$ без доставки (почти в 6 раз дороже).

Фины же используют тандем насосов, как я понял аналог наших НШ – 10,6см3. 10см3 на ход, 6см3 на навеску. В случае необходимости часть потока с хода идет на навеску (например снегоротор). Но испытывают проблемы с нагревом масла, ставят радиаторы и вроде эксплуатируют не один год такую схему.

По гидромоторам: на Финском тракторе стоят моторы 250см3, по одному борту последовательно, потом борта соединяются параллельно. Советуют поставить 200см3.

Советовался с нашими самодельщикамы, мне посоветовали мотор МГП315.

Так вот, если использовать МГП315 при параллельном соединении для номинальной скорости вращения 83об/мин, потребуется поток в 60л/мин, получим крутящий момент 1120нм. Американский аксиальник при 3600! оборотов даст максимум 58л/минуту. Обороты для насосов предельные, что не есть хорошо и скорость будет не ахти, окружность колеса 1,9м*80об/минуту*0,78кпд*60мин =7км/час при предельных нагрузках на насосы.

Если же использовать МГП200 при такой-же схеме подключения получим следующую картину: номинальные обороты 138, поток потребуется прежний, крутящий момент составит 800нм. 1,9м*130об/мин*0,78*60мин=11,5км.

Уже лучше, но опят же обороты предельные.



Какие все таки использовать насосы и гидромоторы?



П.С. начало уже положено, заказал шины(24×12-00-12) ))))
