Самодельный погрузчик на заднюю навеску трактора МТЗ: материалы, инструменты, инструкция, чертежи

Очень часто фермеры сталкиваются с проблемой, когда необходимо купить погрузчик, однако покупка может встать в довольно крупную сумму. Если в хозяйстве есть достаточно инструментов, а также довольно много металла, можно самостоятельно изготовить погрузчик на заднюю навеску трактора.

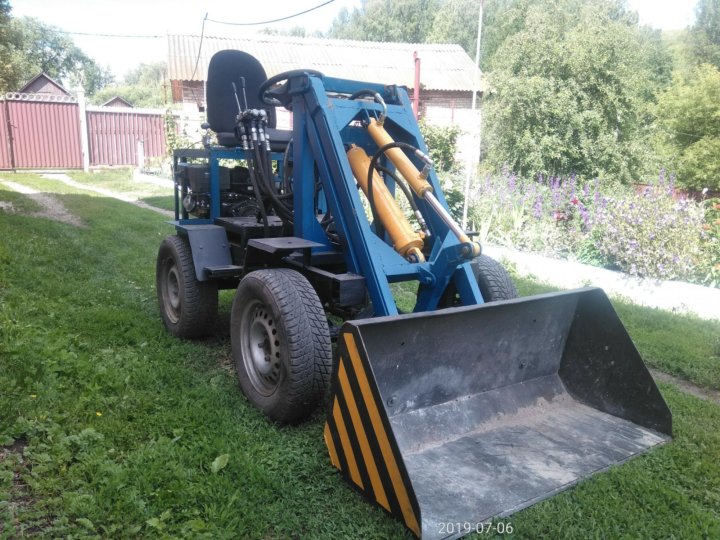

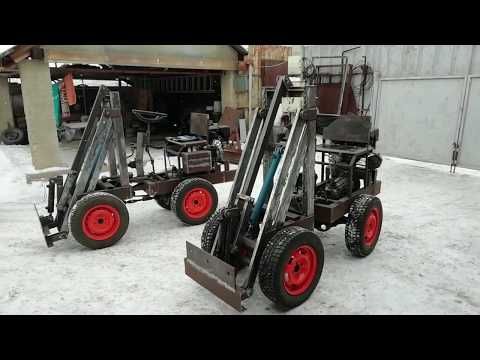

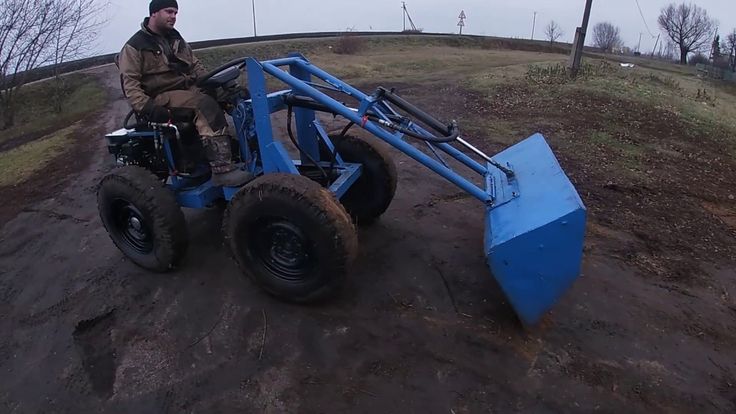

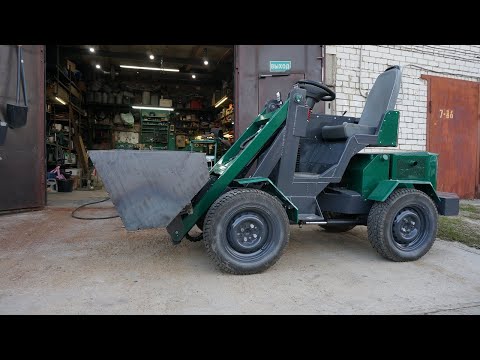

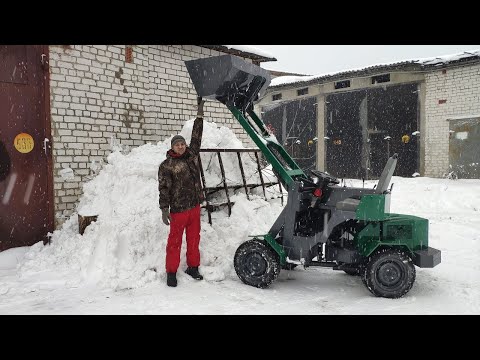

Самодельные погрузчики на навеску МТЗ

Как пример, можно взять трактор МТЗ, так как он является одним из наиболее распространенной техники в фермерском хозяйстве, а также имеет свою гидравлическую систему и возможность устанавливать навесное оборудование сзади. Также несмотря на то, что фронтальным погрузчиком можно перевозить значительно большие грузы, чем навесным сзади, его смонтировать намного труднее. По этой причине рассмотрим именно навесной погрузчик на задний навес трактора.

Итак, какие же преимущества у самодельного погрузчика:

• Если в хозяйстве имеется нужный инструмент либо его покупка предполагалась, а также есть необходимый металл, который просто лежит без дела, то можно очень неплохо сэкономить;
• Можно самому подобрать длину и высоту разгрузки будущего изделия.

Недостатки или какие проблемы могут возникнуть:

• Если инструмента и металла всё же нет, то целесообразней будет приобрести новый или Б/У погрузчик, так как самостоятельное изготовление может оказаться не только сравнимым по стоимости, но и значительно её превысить;
• Такой погрузчик получится слабее заводских;

Есть вероятность поставить трактор на дыбы при перегрузке задней части, поэтому надо правильно рассчитать вылет стрелы либо дополнительно утяжелить переднюю часть.

Необходимые материалы

Инструментов и материалов для самодельного погрузчика на заднюю навеску МТЗ понадобится небольшое количество, однако главным фактором является умение обращаться со всем необходимым инструментом.

Инструменты:

• Главным инструментом будет сварочный аппарат. Очень важно уметь им пользоваться, так как от этого будет зависеть прочность, надежность и долговечность всей конструкции, а также безопасность тракториста.
• Необходим точный инструмент для резки металла. В данном случает подойдет болгарка, газовый резак и тому подобное. Главное, чтобы разрез получился точным и ровным.
• Далее просто нужны разнообразные инструменты, которые обычно имеются на всех фермах: это и разводные ключи, и кувалда, и молотки и тому подобное.

Детали:

• Необходимо приобрести либо снять с неиспользуемой техники 3 гидравлических цилиндра: один большой, который будет поднимать стрелу с ковшом и два маленьких для изменения угла наклона самого ковша. Мощность цилиндров выбирается в зависимости от того, какая будет длина стрелы и с каким весом необходимо работать.
• Необходимо достать металлические профили и пластины, из которых и будет состоять дальнейшая конструкция. Их толщина также подбирается под поставленные для погрузчика задачи.
• Нужны цилиндрические шарнирные соединения, однако их подбором необходимо заняться только после составления чертежа всей конструкции. Это необходимо не только для того, чтобы достать нужное количество, но, и чтобы знать нагрузку, с которой они должны справиться в дальнейшем.
• Для начала необходимо подготовить чертеж всей конструкции, а уже потом нарезку металла, сварку и сборку. Это необходимо не только для того, чтобы максимально эффективно и экономично использовать материал, но и для лучшего понимания будущей конструкции и достижения максимальной прочности. О конструкции ниже.

Пошаговая инструкция

Придерживаясь инструкции, с созданием своими руками погрузчика на навеску МТЗ проблем не возникнет:

1. Для начала необходимо изготовить каркас основы самодельного погрузчика на трактор. Он представляет собой прямоугольник, у которого нижняя часть выходит за грани, так как она должна устанавливаться на задний навес трактора. По центру данной рамы также имеется прямоугольный каркас, который выполнен из двух пластин и приварен к верхней и нижней грани. К этому каркасу будет крепиться большой гидравлический цилиндр в нижней части, а в верхней распорка, которая крепится к задней части и удерживается в неподвижном состоянии весь каркас.
   На верхней грани должны быть четыре шарнирных соединения: два по центру для верхних цилиндров и два крайних для стрелы. Высота основы определяется по потребностям.
Чертеж рамы подъема самодельного погрузчика

1 – стойка; 2 – гидроцилиндр подъема стрелы; 3 – опора; 4 – рама подъема; 5 – гидроцилиндр опрокидывания ковша; 6 – ковш; 7, 11 – тяга; 8, 10 – кронштейн; 9 – указатель; 12 и 13 – рукава высокого давления; 14 – кронштейн; 15, 17 – рычаг; 16 – фиксатор; 18 – боковина.

2. Стрела представляет собой сборную конструкцию. Со стороны крепления с основой это главная и самая длинная часть, которая представляет примерно 70% от общей длина. К ней под углом в 30 градусов крепится продолжение, которое должно смотреть вверх. Таким образом, получается форма похожая на бумеранг. Должно получиться два изогнутых профиля, которые между собой соединены в трех местах – на концах и по центру. Также ближе к центральной части, но со стороны основы (примерно 25% от общей длины) приваривается каркас, к которому присоединяется второй конец главного цилиндра.
3. Центральная часть стрелы выполняется в виде шарнирного цилиндрического соединения, так как к нему крепится рычаг управления ковшом. Он представляет собой два колена (изгиб в 40 градусов), к которым с одной стороны крепятся два малых цилиндра, а с другой стороны перекладина для дальнейшего соединения непосредственно с ковшом. Все описанные детали соединяются на шарнирах, а два колена имеют один общий.

Очень важно делать центральную часть сразу в сборе с шарнирным соединением, так как позже его одеть не получится.

Чертаж стойки для фиксации навесного оборудования

1 – боковина; 2, 3, 4 – кронштейн; 5 – ловитель; 6, 10 – рычаг; 7 – фиксатор; 8 – шток; 9 – пружина; 11 – защелка; 12 – ось.

4. Теперь дело только за ковшом. Его можно либо приобрести, либо изготовить самому по чертежам готовых. Также вместо ковша можно использовать вилочный погрузчик для поддонов или тюков.
5. Если стрела имеет вынос более двух метров, может понадобится дополнительно утяжелить переднюю часть. Для этого необходимо будет наварить на раму корзину для песка, бетонных блоков или металлических грузов.
