Погрузчики непрерывного действия.

Производительность многоковшовых погрузчиков при одной и той же установленной мощности на 40-60% выше, чем у одноковшовых, они применяются на кирпичных заводах, заводах строительных деталей, для коммунальных нужд, железнодорожных станций с большими объемами разгрузки и погрузки сыпучих материалов.

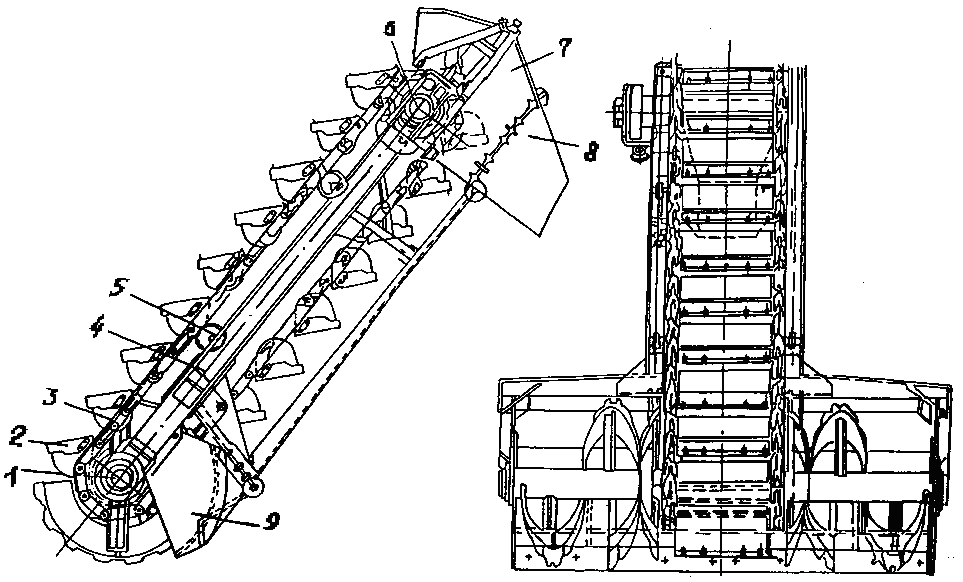

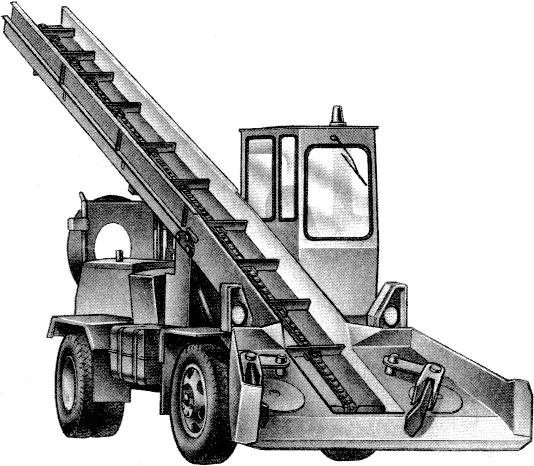

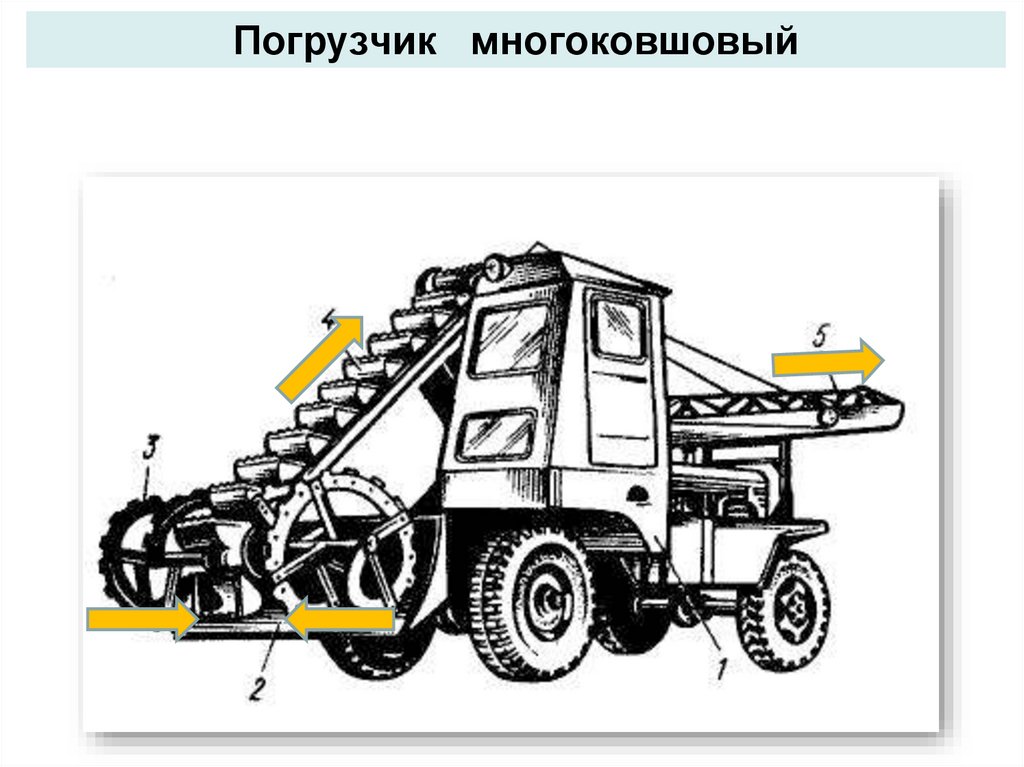

Многоковшовый погрузчик показан на рис.74.

Рис.74.

Рабочим органом погрузчика является шнековый питатель, который состоит из 2-х шнеков, с правым и левым направление спирали. Шнеки расположены по обеим сторонам ковшового элеватора. При вращение питателя, погружаемый материал подается к ковшам, что способствует лучшему загребанию ковшами. Обычно материал с элеватора разгружается в ленточные конвейеры, которые подают его в транспортируемые средство.

Разгрузчики.

Применимые в строительстве можно разделить на механические и пневматические.

Механические разгрузчики применяют для разгрузки песка гравия, гравия, щебня. На рис.75 показан один из распространенных механических разгрузчиков для полувагонов.

Он представляет собой самоходный портал один на котором подвешена передвижная рама с двумя ковшовыми элеваторами 2, к этой раме присоединен ленточный конвейер 3 для подачи материала от ковшей элеватор на отвальный ленточный конвейер 4. Работает машина следующим образом: при верхнем положении рамы, вместе с элеватором, под раму подается разгружаемый полувагон, элеваторы приводятся в действие и начинают опускаться внутрь вагона, после того элеватор, включается привод вдоль рельсового пути и ковши элеваторов начинают захватывать материал. Затем рама вместе с элеватором поднимается и под разгрузку, подается следующий вагон или машина сама перемещается у другому вагону. Производит4льнтстьмашин составляет 300-450 тонн в час.

Рис.75.

Пневматические разгрузчики выпускаются производительность от 20 до 50 т в час. Выпускают пневматические погрузчики всасывающего действия (Рис.76).

Такой разгрузчик работает следящим образом. Заборное устройства 1 в виде подгребающего диска подает цемент или другой порошкообразный материал в трубопровод 2. В трубопроводах 2 и 6 создается вакуум насосом 7. Цемент осаживается с помочью отбойника 3 в шнековую разгрузочную камеру. Для того что бы цемент не попадал в насос между насос и трубой 2 установлена осадительная камера 4. Она состоит из бункера в котором размещены фильтры и разгрузочной камеры со шнековым устройством, в верхней части насодительного устройства размещен магнит 5, такое устройство обеспечивает подачу в резиновый рукав 6 чистого воздуха.

Транспортные средства.

Для строительства и перевозки грузов используются помимо других видов транспорта автомобили, автомобильные поезда, состоящие из тягачей различных видов, прицепов и полуприцепов, специализированные транспортные машины для перевозки строительных материалов и изделий. Расходы только на автомобильный транспорт в строительстве достигают 10-12% стоимости строительно-монтажных работ. На рис. 77 представлено основные транспортные средства и перевозимые ими грузы для строительства.

Рис.77.

Погрузчик – непрерывное действие – Большая Энциклопедия Нефти и Газа, статья, страница 1

Погрузчик – непрерывное действие

Cтраница 1

Погрузчики непрерывного действия являются специальными машинами, и область их применения ограничена.  [1]

Погрузчики непрерывного действия выпускаются на гусеничном и пневмоколесном ходу.  [2]

Погрузчики непрерывного действия состоят из питателя ( винтового, скребкового, роторно-винтового, тарельчатого, с подгребающими лапами и др.), зачерпывающего материал при внедрении машины в штабель, транспортирующего ( ленточного или ковшового) и разгрузочного конвейеров. При этом привод питателя может осуществляться от барабана ( звездочки) транспортирующего конвейера. Конструктивные параметры питателя и конвейеров выбираются в зависимости от рода транспортируемого материала.  [4]

Погрузчики непрерывного действия состоят из трех органов: загрузочного, передаточного ( подъемного) и разгрузочного. Загрузочный орган, или питатель, предназначен для забора насыпного груза из штабеля и подачи его на передаточный орган. Передаточный орган поднимает груз на высоту, необходимую для погрузки в транспортные средства. Разгрузочный орган выполнен поворотным в горизонтальной плоскости и предназначен для подачи груза в середину кузова транспортного средства. Некоторые погрузчики выполнены без разгрузочного органа, и его роль выполняет передаточный орган.  [5]

Погрузчики непрерывного действия выполняются обычно самоходными и служат для погрузки из штабелей в вагоны и автомобили, а также для перегрузки из отвалов в штабеля сыпучих и кусковых грузов. У погрузчиков данного типа черпание, перемещение и разгрузка материалов совмещены в виде непрерывного процесса, осуществляемого рабочими механизмами самого погрузчика. Погрузчики непрерывного действия отличаются конструктивной сложностью и представляют собой сочетание в одной машине ряда подъемно-транспортных устройств. Так, независимо от типа каждый погрузчик состоит из зачерпывающего органа ( питателя), основного конвейера или элеватора, отвального или разгрузочного – конвейера, ходовой части, силовых установок и трансмиссий.  [6]

Погрузчики непрерывного действия производят разработку материала и его погрузку непрерывно.  [7]

Погрузчики непрерывного действия предназначены для погрузки в транспортные средства сыпучих и мелкокусковых материалов.  [8]

Погрузчики непрерывного действия представляют собой передвижные самоходные машины, предназначенные для погрузки различных сыпучих и кусковых материалов из штабелей в железнодорожные вагоны или автомашины, а в отдельных случаях могут использоваться и на разгрузочных работах.

Погрузчики непрерывного действия выполняются обычно самоходными и служат для погрузки из штабелей в вагоны и автомобили, а также для перегрузки из отвалов в штабеля насыпных и кусковых грузов. У погрузчиков данного типа черпание, перемещение и разгрузка материалов совмещены в непрерывный процесс. Погрузчики непрерывного действия представляют собой сочетание в одной машине ряда подъемно-транспортных устройств.  [12]

Погрузчики непрерывного действия, отличаясь автоматичностью ра-боты, весьма эффективны для мелкокусковых и зернистых материалов. Для работы с разнородными слежавшимися насыпными грузами более приемлемы одноковшовые погрузчики цикличного действия, получившие широкое применение на заводах строительных материалов.  [13]

Погрузчики непрерывного действия отличаются высокой производительностью и простотой эксплуатации. Во время подачи груза из штабеля в транспортное средство погрузчик перемещается с небольшой скоростью без сложного маневрирования. Однако машины эти малоуниверсальны. Многие из них могут работать только с определенными разновидностями сыпучих грузов.  [14]

Страницы:      1    2    3    4    5

Самоходные погрузчики непрерывного действия – Энциклопедия по машиностроению XXL

Самоходные погрузчики непрерывного действия или погрузчики конвейерного типа предназначены для погрузки сыпучих и кусковых грузов со складов в транспортные средства (автомобили, вагоны).  

Известны также самоходные погрузчики непрерывного действия с питателем и основным конвейером, но без погрузочного конвейера. Они проще по конструкции, но менее удобны в эксплуатации, так как высота разгрузки в этих машинах обычно постоянная.  [c.141]

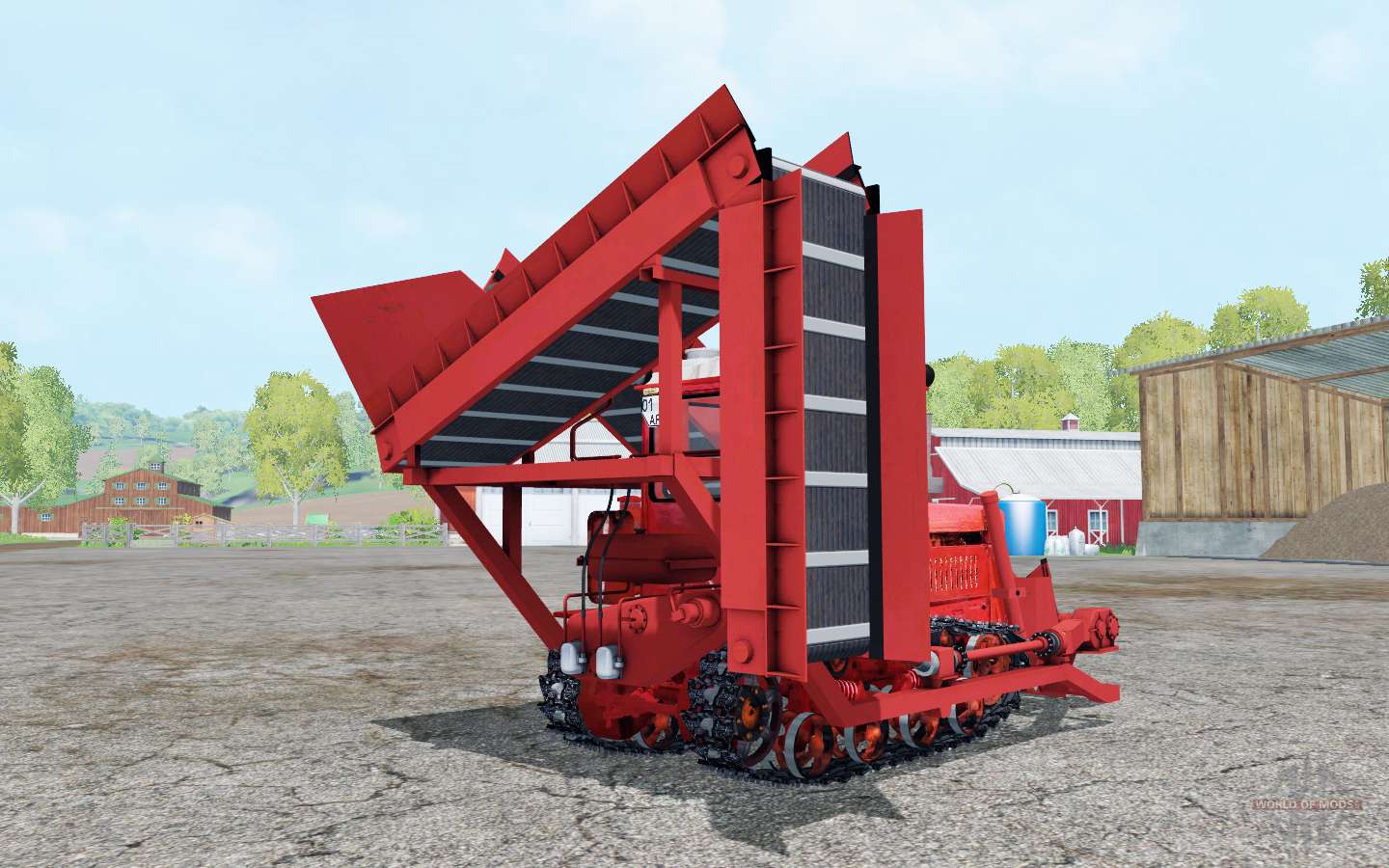

САМОХОДНЫЕ ПОГРУЗЧИКИ НЕПРЕРЫВНОГО ДЕЙСТВИЯ  

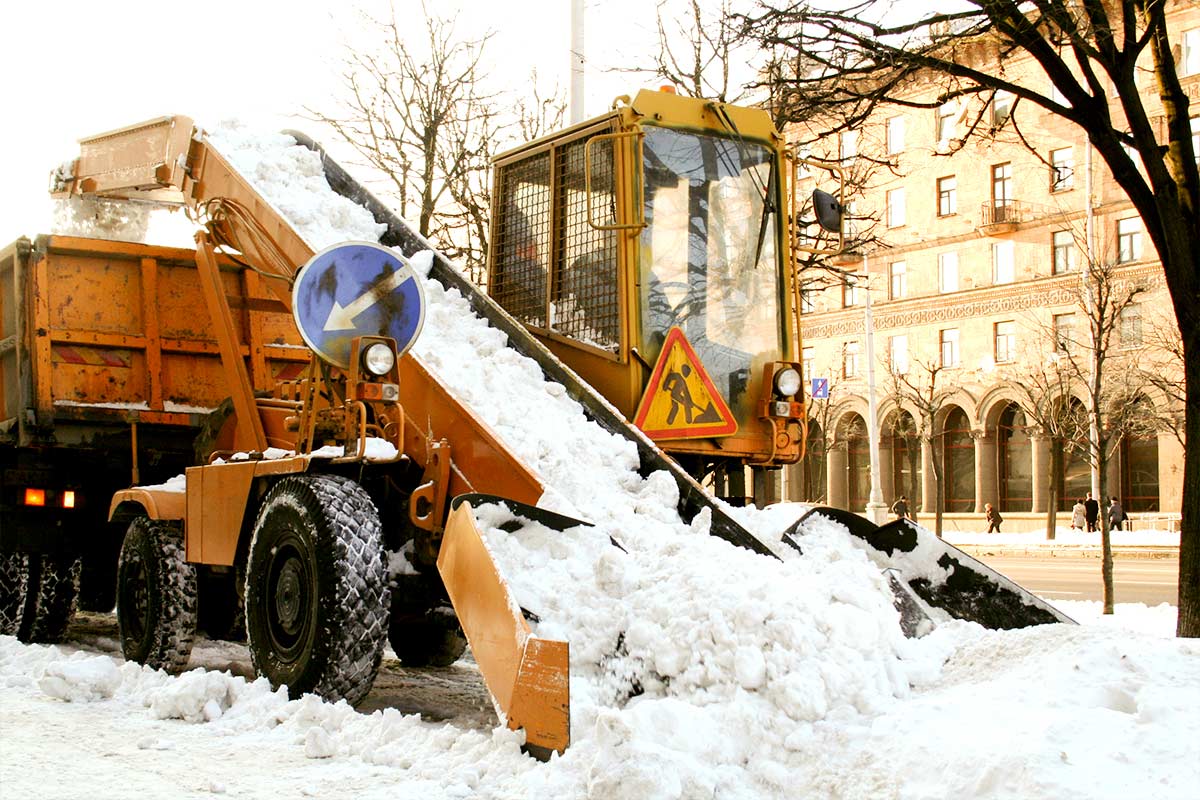

К погрузчикам непрерывного действия, кроме многоковшовых погрузчиков, относятся и скребковые погрузчики (снегопогрузчики) с подгребающим устройством и скребковым транспортером. Снегопогрузчики (рис. 7) применяют также и для погрузки. неабразивных сыпучих и мелкокусковых материалов. Обычно их устанавливают на тех же самоходных пневмоколесных шасси, что и многоковшовые погрузчики.  [c.21]

Одноковшовые погрузчики и погрузчики непрерывного действия являются, как отмечалось выше, самоходными машинами. Рабочий цикл того или другого погрузчика состоит из ряда последовательных операций.  

Многоковшовые погрузчики относятся к самоходным машинам непрерывного действия.  [c.70]

Погрузчики непрерывного действия представляют собой передвижные самоходные машины, предназначенные для погрузки различных сыпучих и кусковых материалов из штабелей в железнодорожные вагоны или автомашины, а в отдельных случаях могут использоваться и на разгрузочных работах. Для работы на угольных складах могут находить применение многоковшовые, скребковые и другие погрузчики.  [c.245]

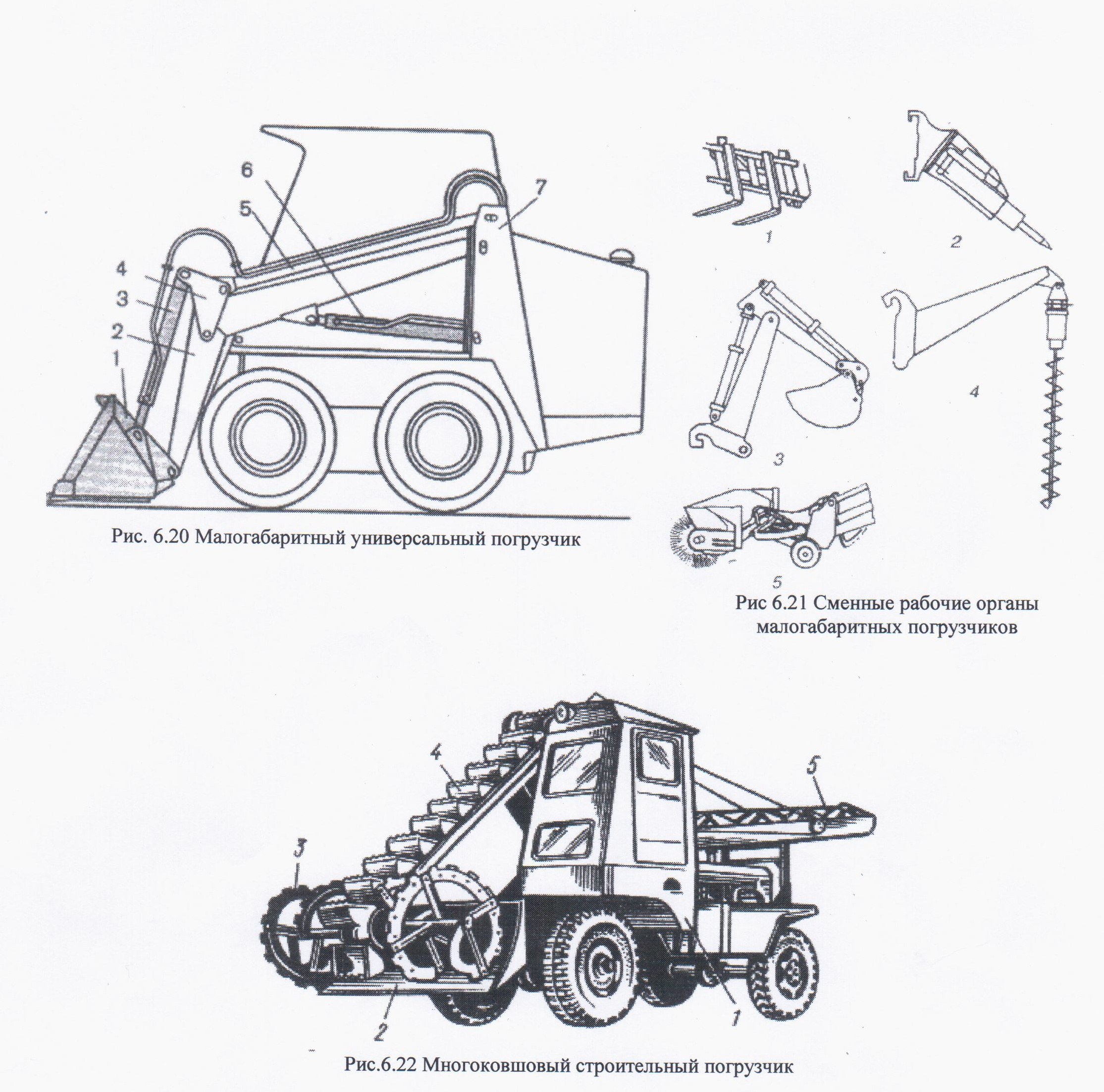

Погрузчики непрерывного действия (рис. 6,4) состоят из следующих основных частей питателя или зачерпывающего органа 5, захватывающего груз из штабеля и подающего его на приемный или основной конвейер 4. Питатель и основной конвейер определяют максимальную производительность всего погрузчика. С основного конвейера груз подается на погрузочный или отвальный конвейер 2, который может менять положение по высоте и поворачиваться относительно вертикальной оси, На самоходном шасси  [c.287]

Самоходные строительные погрузчики отечественного производства подразделяются на погрузчики периодического и непрерывного действия.  [c.6]

Для механизации погрузки материалов в автомобили и прицепы служат самоходные погрузчики, которые по принципу работы бывают непрерывного и периодического действия.  [c.88]

Созданы новые типы высокопроизводительных землеройных машин непрерывного действия, экскаваторов, мощных самоходных колесных скреперов, бульдозеров, автогрейдеров и погрузчиков. Начато серийное производство комплекса машин для транспортировки цемента с пневматической погрузкой — выгрузкой. Освоены новые машины для уплотнения грунтов и дорожных покрытий, полу автоматизированные и автоматизированные асфальтобетонные и цементобетонные заводы и т. п.  [c.6]

Задания по уровню централизованного капитального ремонта установлены для одноковшовых экскаваторов и экскаваторов непрерывного действия, самоходных скреперов, бульдозеров, тракторов, кранов гусеничных, пневмоколесных, автомобильных и башенных, погрузчиков одноковшовых, автопогрузчиков, автогрейдеров,  [c. 75]

В группу погрузочных и разгрузочных машин входят специализированные машины цикличного и непрерывного действия, предназначенные для погрузки, выгрузки и штабелирования материалов в цехах, на складах и перегрузочных площадках. Многочисленную и конструктивно разнообразную группу подъемно-транспортных машин составляют самоходные погрузчики, предназначенные для захватывания, перемещения и погрузки насыпных и штучных грузов.  [c.12]

Все непрерывно действующие погрузчики, применяемые на заводах строительных деталей и карьерах строительных материалов, являются самоходными на железнодорожном, пневмоколесном или гусеничном ходу. Двигатели на них электрические (переменного и постоянного тока) и внутреннего сгорания (обычно дизели).  [c.322]

Механическими погрузчиками называются передвиишые самоходные машины непрерывного действия, предназначенные для механической погрузки различных сыпучих грузов с наземных складочных площадей в автомашины, железнодорожный подвижной состав и прочие, преимущественно передвижные приёмники. Кроме погрузочных операции погрузчики могут использоваться также на  [c.1125]

Х огрузчики непрерывного действия выполняются обычно самоходными и служат для погрузки из штабелей в вагоны и автомобили, а также для перегрузки из отвалов в штабеля сыпучих и кусковых грузов. У погрузчиков данного типа черпание, перемещение и разгрузка материалов совмещены в виде непрерывного процесса, осуществляемого рабочими механизмами самого погрузчика. Погрузчики непрерывного действия отличаются конструктивной сложностью и представляют собой сочетание в одной машине ряда подъемно-транспортных устройств. Так, независимо от типа каждый погрузчик состоит из зачерпывающего органа (питателя), основного конвейера или элеватора, отвального или разгрузочпога конвейера, ходовой части, силовых установок и трансмиссий.  [c.368]

Погрузчики элеваторы о-к овшового типа непрерывного действия. Самоходный многоковшовый погрузчик Т-166 на пневмоколесном ходу (фиг. 128, а) предназначен для погрузки в транспортные средства сыпучих материалов (снега) из штабелей.  [c.205]

Погрузчики непрерывного действия



Силовая установка может быть представлена двигателем внутреннего сгорания или электродвигателем. По ходовой выделяют гусеничные, пневмоколесные и рельсовые.
Среди погрузчиков с непрерывным действием выделяют роторные, шнековые, ленточные и скребковые. Все они отличаются видом транспортера.

• 1. Ленточные погрузчики.

• 2. Шнековые погрузчики, или их еще называют винтовыми.

• 3. Транспортер или скребковый погрузчик.

• 4. Роторные погрузчики.

11 Погрузчики и разгрузчики непрерывного действия

Лекция 2.4. Погрузчики и разгрузчики непрерывного действия. Вагоноопрокидыватели. Инерционно-разгрузочные машины.

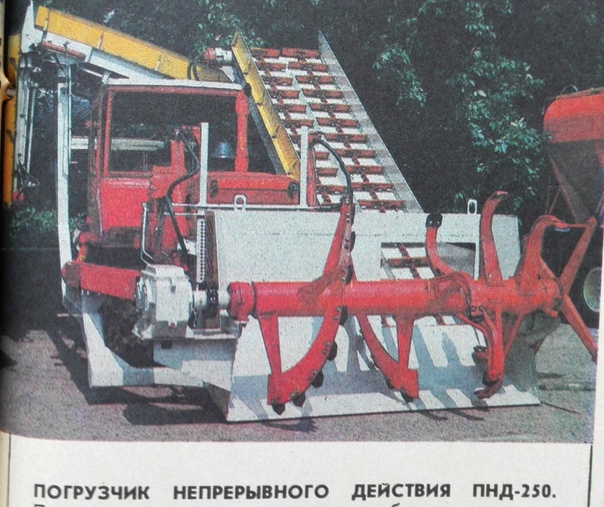

Погрузчики непрерывного действия

Применяют для загрузки насыпного груза в автомобиль, вагон, на конвейер или для штабелирования.

Обычно – самоходные, на колесном или гусеничном ходу, привод – от ДВС или электрический.

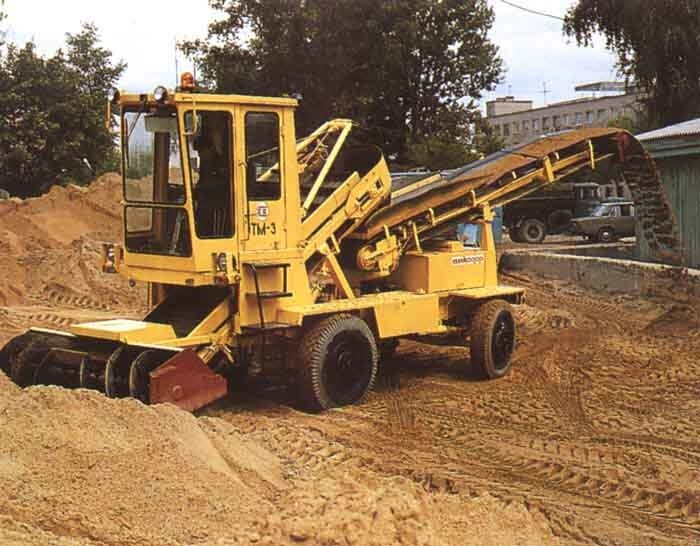

Погрузчик на пневмоколесном ходу со шнековым питателем

(приложение V, рисунок 1). Шнеки питателя подгребают груз с двух сторон к цепному ковшовому элеватору, который перегружает груз на поворотный ленточный конвейер, который перегружает груз в транспортное средство или штабель. Производительность – 110…200 м³/час, рабочая скорость – 4…16 м/мин, транспортная скорость – 20 км/час, мощность – 30…40 кВт, масса – 7 т. Плохо работает со слежавшимися грузами.

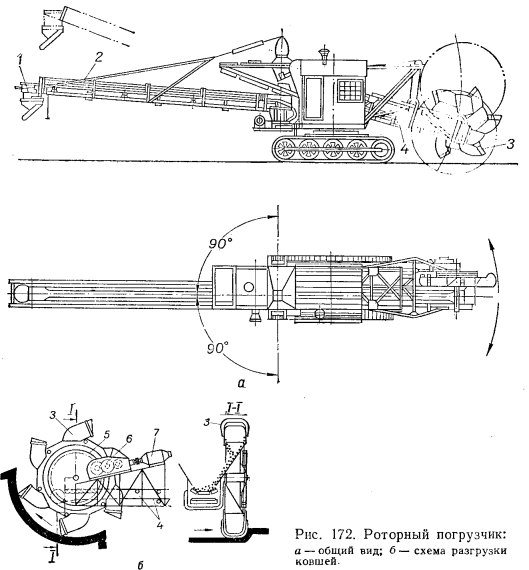

Роторно-ковшовые погрузчики

(рисунок 2)

Применяют для забора бокситов, руды, минерально-строительных грузов и погрузки их в подвижной состав. Роторное колесо забирает груз из штабелей большой высоты, передает его на приемный ленточный конвейер и далее – на отгрузочный ленточный конвейер. Диаметр роторного колеса – до 5 м, на колесе 6…12 ковшей.

Существуют также роторно-ковшовые экскаваторы, используемые на разрезах, карьерах.

Производительность машин – 200…1000 м³/час (и более). Машины дороги но весьма эффективны.

Погрузчики с конвейерно-скребковыми питателями

(рисунок 3)

Широко применяется для погрузки зерновых грузов. Преимущество – может забирать большое количество груза без передвижения машины.

Питатель в виде скребкового конвейера на подъемной стреле постепенно опускается сверху на штабель, скребками подгребает груз и передает его на отгрузочный ленточный конвейер.

Производительность – до 100 т/ч. Погрузчик прост в эксплуатации, недорог.

Погрузчик с подгребающими лапами

(рисунок 4)

Питатель с двумя подгребающими лапами и кулисными механизмами, расположен на наклонной плите-лопате, далее – скребковый конвейер предает груз на отвальный ленточный конвейер. Погрузчик может быть снабжен оросительным устройством для пылеподавления.

Разгрузчики непрерывного действия

Применяют для выгрузки сыпучих и мелкокусковых грузов из вагонов.

Машина МВС-4

(рисунок 5)

Для выгрузки из крытых вагонов насыпных грузов, перевозимых без тары, в том числе и слеживающихся.

Базируется на гусеничной тележке с электрическим приводом, управление – с дистанционного пульта. Впереди машины – рушитель из четырех (или семи) вертикальных шнеков. Заборный орган – наклонный ковшовый элеватор и два подгребающих шнековых питателя на нижнем валу элеватора. С элеватора груз поступает на поворотный отвальный ленточный конвейер и выводится за пределы вагона. Кроме машиниста, управляющего машиной, один или двое рабочих должны подгребать груз из углов вагона.

Машина МГУ (рисунок 6) имеет аналогичное устройство и принцип работы, но рушитель состоит из двух горизонтальных шнеков. Кроме того, машина имеет систему автоматической подачи (движения) – в зависимости от степени нагрузки на рушитель и заборные органы.

Ковшово-элеваторный разгрузчик

Ковшово-элеваторный разгрузчик ТР-2 (С-492)

(Рисунок 7)

Предназначен для выгрузки из полувагонов и платформ насыпного груза. Портал перемещается над разгружаемым составом со скоростью 3 м/мин по рельсам с шириной колеи 5 м. На портале установлена подъемная платформа. На платформе расположен реверсивный ленточный конвейер и два элеватора. Платформа опускается, элеваторы помещаются внутрь вагона, затем портал перемещается вдоль вагона. Груз подается элеватором на реверсивный конвейер, с него – на наклонный отвальный конвейер (ленточный) и выгружается в прирельсовый штабель. Имеются концевые выключатели, обеспечивающие остановку портала при приближении элеватора к дну и торцевым стенкам кузова. Недоход элеватора до дна кузова – 50…60 мм. Остатки груза в полувагоне – 5…6%. Производительность машины – до 300 (зимой до 150) т/ч. Масса – 34,5 т. Экипаж – один человек. Крупность частиц разгружаемого груза – до 80 мм. При смерзании требуется предварительное восстановление сыпучести.

Вагоноопрокидыватели

Вагоноопрокидыватели применяются для выгрузки из вагонов насыпных и кусковых грузов путем наклона или поворота вагона в соответствующее положение. Иногда при этом применяют дополнительные устройства, облегчающие высыпание.

Виды вагоноопрокидывателей:

§  роторные (круговые)

§  боковые

§  торцовые

§  комбинированные

Роторные вагоноопрокидыватели

(приложение VI, рисунок 1)

Самые распространенные. В России используют несколько сотен таких вагоноопрокидывателей. Выгружают грузы из полувагонов с глухим дном (или с люками)

На опорных катках установлен ротор. Ротор состоит из четырех кольцевых дисков, соединенных трубчатыми фермами. На дисках, кроме опорных дорожек имеются зубчатые венцы, входящие в зацепление с зубчатыми колесами привода. Привод – электродвигатели, редукторы, объединенные общим валом, приводные зубчатые колеса.

Внутри ротора располагаются две люльки, к которым на тягах подвешена мостовая платформа, сбоку установлена обрезиненная привалочная плита. Вверху ротора –  упоры с вибратором. В мост установлены также тензометрические датчики – для взвешивания вагона.

Вагон подается по рельсам внутрь ротора, на мост-платформу, где и фиксируется. При повороте ротора мост с вагоном плавно смещается к привалочной стенке люлек, а затем люльки по криволинейным направляющим перемещаются в сторону упоров, на которые и окончательно опирается вагон.

Угол поворота вагона – 170°, производительность вагоноопрокидывателя – 30 полувагонов в час, масса – 220 т.

Есть сдвоенные опрокидыватели, из двух роторов, в которых разгружается одновременно два полувагона (или один 125-тонный полувагон).

Боковые подъёмно-поворотные вагоноопрокидыватели

Есть стационарные (рисунок 2) и передвижные (рисунок 3) исполнения. Передвижные передвигаются вдоль фронта вагонов и высыпают груз в закром или траншею, при этом вагоны подаются в ВО по специальным накатам. Стационарные высыпают груз в бункер.

Специальная консоль с люлькой, имеющая форму угольника, располагается ниже оси вращения ротора. При повороте на 170…175° вагон разгружается на высоте более семи метров над УГР. Такое устройство позволяет обойтись без глубоких приямков (как в роторном ВО). Производительность – 20 т/ч.

Башенные вагоноопрокидыватели

(рисунок 4)

Давно не выпускаются, но еще эксплуатируются на рудных дворах металлургических заводов.

Состоит из перемещающегося башенного остова, опирающегося на восемь тележек, из которых две – приводные. Люлька с платформой оборудована пневматическим стопорным устройством для закрепления полувагонов. Наверху башни – лебедка для подъема и опрокидывания люльки с полувагоном.

Угол поворота люльки- 160°, производительность – 20 вагонов в час.

Платформоопрокидыватели

(рисунок 5)

Передвигаются вдоль фронта платформ, имеют аппарели для заезда платформ, платформы закрепляются упорами, опрокидывются на сторону. Угол наклона – 50°, производительность – 10…12 платформ в час.

Торцовые вагонопрокидыватели

(рисунок 6)

Применяют для разгрузки полувагонов через торцовые двери, для пересыпания груза из полувагонов в другие полувагоны (разной колеи). Имеют гидропривод. Производительность – 20 полувагонов в час.

Комбинированные вагонопрокидыватели

Используют для выгрузки груза из крытых вагонов через двери путем поворота вагона вокруг поперечной и продольной оси. Время выгрузки одного вагона – 6…8 минут.

Инерционные вагоноразгрузочные машины ИРМ

(рисунок 7)

Используют для разгрузки сыпучих грузов из крытых вагонов без их опрокидывания. В процессе работы движение груза от торцовых стенок к двери происходит за счет сил инерции, возникающих в частицах груза при определенной амплитуде и частоте колебаний.

Вагон устанавливается на изолированную мост-платформу 1 под углом 10°. Зажимные упоры 2 выключают поглощающие аппараты автосцепок и фиксируют вагон. Платформа установлена на рычагах 10 и пружинах 11, снизу к ней крепится дебалансный возбудитель колебаний 9. Для отжатия щита (если таковой установлен в вагоне), имеется щитовыжиматель 4. Груз высыпается в бункер 6. управление ведется с пульта управления 5.

Погрузчики периодического действия

Погрузчиком называют самоходную машину, предназначенную для погрузки, транспортировки и разгрузки разных грузов. На сегодняшний день существует много типов и видов погрузчиков, но всех их можно разделить на две большие группы…

Погрузчиком называют самоходную машину, предназначенную для погрузки, транспортировки и разгрузки разных грузов. На сегодняшний день существует много типов и видов погрузчиков, но всех их можно разделить на две большие группы: погрузчики периодического действия и погрузчики непрерывного действия. В данной статье мы поговорим о первой группе.

Работа погрузчиков периодического действия состоит из трех раздельных операций: погрузки, транспортировки и разгрузки груза. Работа проводится на ограниченной территории (до 50 метров), в пределах склада, или строительной площадки. Все операции проводятся при движении погрузчика. Погрузчики периодического действия разделяются на вилочные и одноковшовые, платформенные, погрузчики-манипуляторы, погрузчики-копновозы.

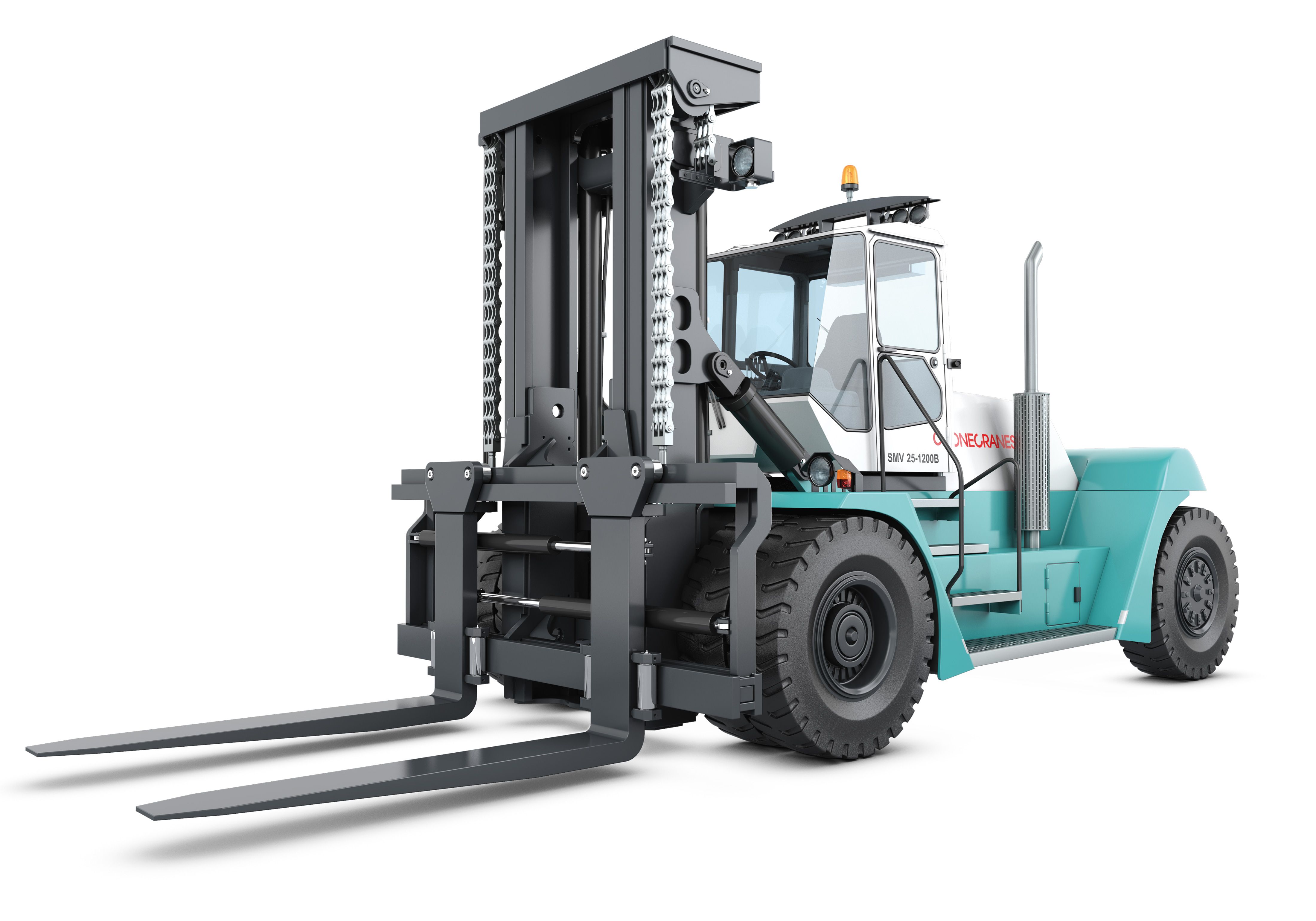

Вилочные погрузчики, они же – автопогрузчики являются наиболее известным и распространенным типом такой техники. Вилочный погрузчик получил свое название из-за рабочего приспособления для погрузки/разгрузки груза – специальных вил. Вилы могут быть установлены в передней части машины (фронтальные погрузчики) или сбоку (боковые погрузчики). Все эти машины могут иметь разную грузоподъемность, высоту поднятия груза, тип двигателя, другие характеристики. Вилочные погрузчики применяются на строительных площадках, складах с твердым, или естественным покрытием. Техника может быть оборудована дополнительными приспособлениями – захватами, ковшами, грузовыми стрелами, и так далее. Вилочный погрузчик применяется в самых разных сферах деятельности – везде, где необходимо складирование и перемещение штучных грузов.

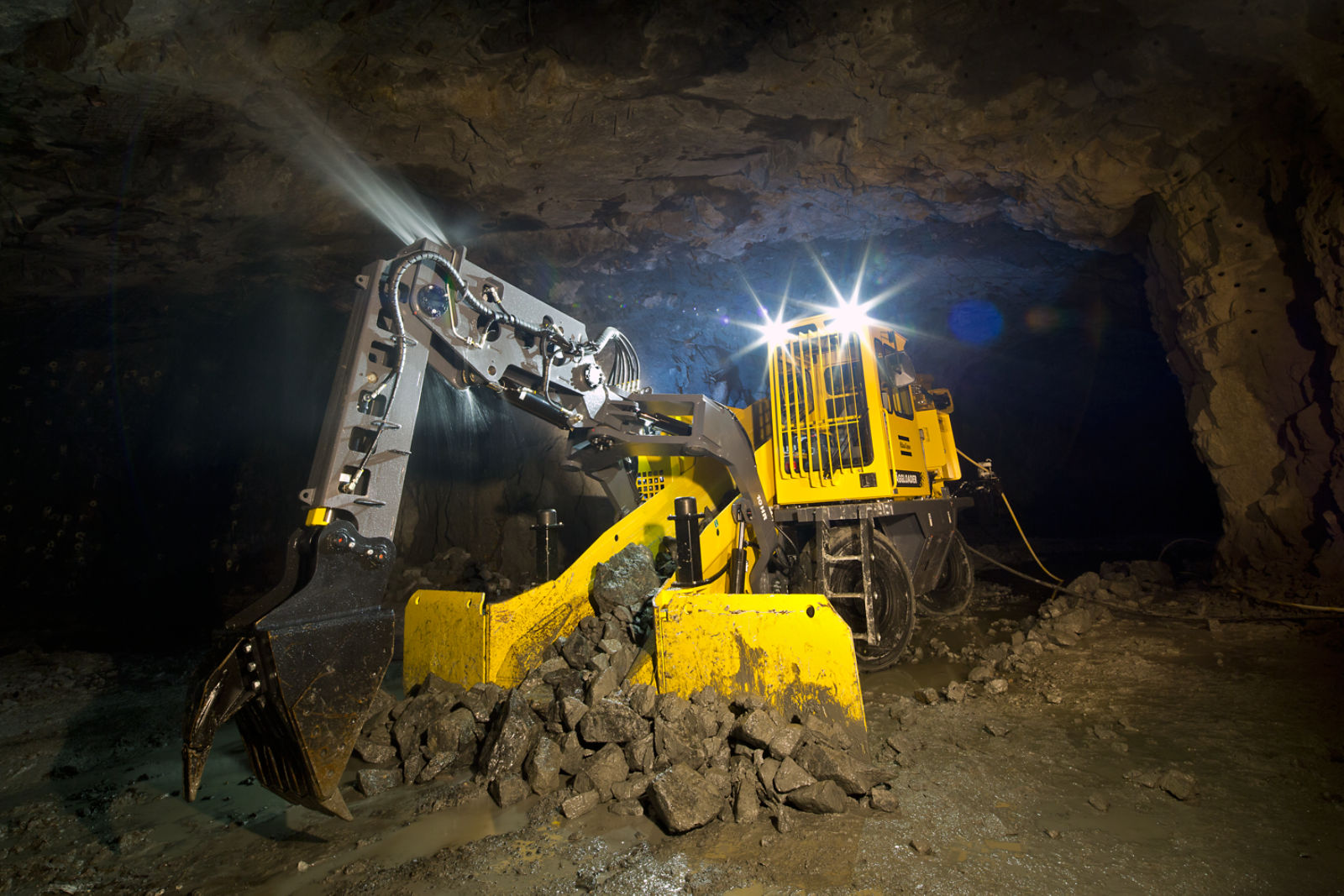

Одноковшовые погрузчики не менее популярны. Как правило, их используют для погрузки и разгрузки сыпучих грузов. Это может быть зерно, сыпучие строительные материалы, порода, и так далее. Существует несколько типов ковшовых погрузчиков, но самыми востребованными являются универсальные фронтальные и полуповоротные модели, как на колесном, так и на гусеничном ходу.

Как и для вилочных, для одноковшовых погрузчиков разрабатывается много видов навесного оборудования. Благодаря такому оборудованию, ковшовый погрузчик может заменить несколько разных единиц спецтехники, начиная от небольшого подъемного крана и экскаватора, и заканчивая гидромолотом, снегоуборочной машиной. Именно поэтому сфера применения ковшовых погрузчиков намного шире, чем вилочных моделей.

Погрузчики платформенные используются реже. Такой погрузчик представляет собой тележку с шарнирной платформой. Многие модели таких погрузчиков – самоходные, с подножкой для оператора.

Погрузчик-манипулятор – это всем известный кран-манипулятор. Такой погрузчик может устанавливаться в грузовую машину, и, по сути, это – небольшой подъемный кран.

Погрузчик-копновоз, так же, и манипулятор, представляет собой устройство, устанавливаемое на машину (точнее, на трактор). Такие погрузчики предназначены для погрузки сельскохозяйственных грузов в машины, смесительные установки, и так далее. Так же, копновозы предназначены для транспортировки и укладки в скирды копен соломы, сена.

ПОГРУЗЧИКИ НЕПРЕРЫВНОГО ДЕЙСТВИЯ | Мастерская своего дела

Из погрузчиков непрерывного действия на заводах строитель­ных материалов получили применение в основном многоковшовые элеваторные погрузчики.

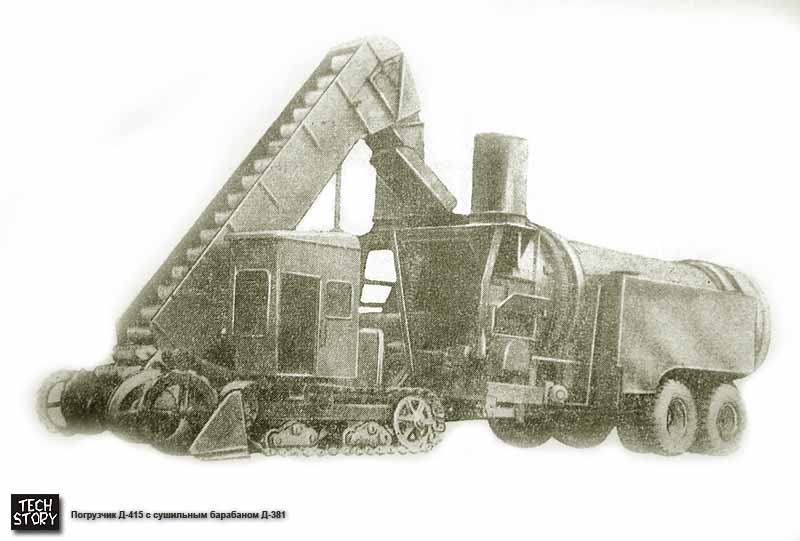

Отечественные заводы изготовляют несколько моделей погруз­чиков этого типа, которые работают по одинаковой схеме. Рабочим органом является наклонный ковшовый цепной элеватор, установ­ленный на самоходной тележке (рис. 190). Элеватор можно накло­нять для перевода из рабочего в транспортное положение. Черпаю­щая кромка ковшей армирована зубчатой накладкой.

Материал из штабеля зачерпывается ковшами, поднимается вверх и по наклонному лотку высыпается непосредственно в кузов

Автомобиля или другое транспортное средство (прямая погрузка) или _ ковши разгружают мате­риал на перегрузочный конвейер, а последний пе­регружает его в транс­портное средство (ступен­чатая погрузка). L т/ч.

Где I — геометрическая емкость ковша в м9 А — расстояние между ковшами в

V — скорость элеваторной цепи в м! сек, которая на практике во избежание чрезмерной ударной нагрузки не превосхо­дит 1 м! сек у — насыпная масса материала в кг/м3.

Коэффициент заполнения яр – 0,7ч-0,9 в зависимости от круп­ности материала.

Мощность, потребляемая рабочим органом погрузчика элева­торного типа, затрачивается на подъем, зачерпывание и подгре­бание материала, а также преодоление сопротивлений, возникаю­щих на приводных и натяжных звездочках и передаточном меха­низме пр-ивода.

Как показывают эксперименты, с некоторым приближением можно считать, что указанные сопротивления пропорциональны весовой производительности по­грузчика

N= Gg5O (ЮЯ –Ая -!- Ап) кет,

Где ‘ Q — производитель­ность в т/ч;

Н — высота подъема в м

А3 — удельная рабо­та зачерпыва­ния’ в нм1кг Ап ■=■ 50 — удельная ра­бота подгреба­ния в нм/кг;

Г) = 0,6 — общий к. п. д. рабочего органа погрузчика.

Средние значения сопротивления зачерпывания для скоростей элеваторной цепи 0,5—Л м! сек приведены в табл. 51.

В настоящее время изготовляется несколько моделей таких погрузчиков на специальной тележке на пневмоколесном ходу (погрузчики Т-166М и Д-452).
