Погрузчик в 140: Характеристики ЧСДМ В-140 . Обзор фронтального погрузчика (колесного) В-140

Содержание

устройство, расход топлива, коробка передач, характеристики, фото и видео

В таком востребованном классе строительной техники, как фронтальные погрузчики, помимо множества импортных, присутствуют и отечественные модели, разработанные в последние годы с учетом как мировых тенденций в конструировании подобной техники, так и местных особенностей эксплуатации. Одним из представителей таких машин, востребованных на стройках, горнодобывающих предприятиях и т.п., является фронтальный погрузчик В-140.

Содержание

1 Фронтальный погрузчик В-140
2 Конструкция
3 Технические характеристики

Фронтальный погрузчик В-140

Компания «Челябинские строительно-дорожные машины» не первое десятилетие занимается выпуском строительной техники, в том числе и фронтальных погрузчиков. Хорошо себя зарекомендовавшая продукция этого отечественного бренда одна из самых востребованных на рынке.

На смену весьма популярной, выпускаемой с 1998 года, модели фронтального погрузчика В-138 в 2008 году пришла В-140. Это абсолютно новая модель, не являющаяся результатом модернизации предыдущего погрузчика.

В основу разрабатываемой конструкции были заложены максимальная функциональность машины, соответствующая аналогичным моделям зарубежных фирм, удобство обслуживания, комфорт рабочего места, характеристики и надежность.

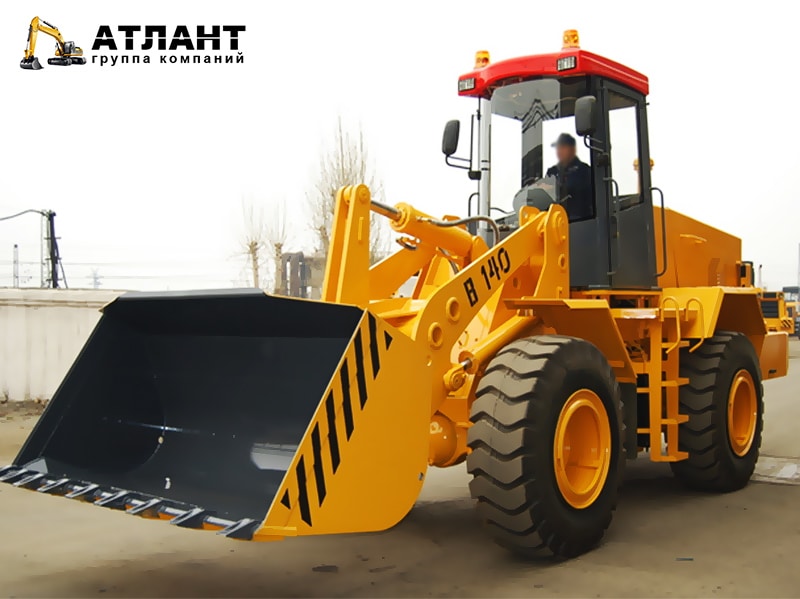

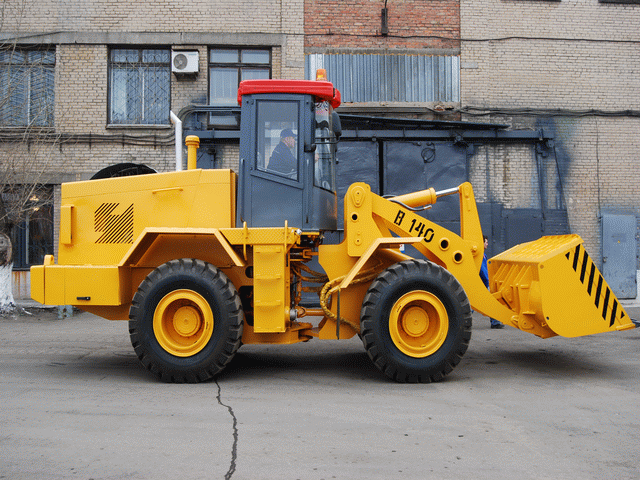

Фото фронтального погрузчика В 140

Данный погрузчик предназначен для использования с грунтами плотностью 1.4- 1.8 т/м3 (1 и 2 категорий). Передвигаться между рабочими площадками он может самостоятельно по обычным дорогам.

К недостаткам можно отнести вес погрузчика, но после модификации В-140 стал весить меньше.

Конструкция

Фронтальный погрузчик В-140 – классический представитель современного подхода к конструированию подобных машин.

Он построен на шарнирно-сочлененной раме, что вкупе с пересмотренной и оптимизированной компоновкой основных узлов, позволившей понизить центр тяжести, и установкой широкопрофильных шин обеспечивает машине хорошую маневренность и проходимость.

В стандартной комплектации на погрузчик устанавливается отечественный дизельный двигатель ярославского производства и гидромеханическая коробка передач. По желанию этот мотор может быть заменен на немецкий, фирмы Deutz, отличающийся пониженными вибрациями и шумностью. Гидромеханическая трансмиссия и мосты также могут быть германского производства.

Гидравлическая система через муфту подсоединена к трансмиссии, на которой размещен гидронасос. Роль гидротрансформатора выполняет преобразователь, благодаря которому имеется возможность автоматической регулировки скорости перемещения погрузчика в зависимости от возникающего на ковше усилия при работе с грунтом.

Для сокращения времени рабочего цикла и, соответственно, повышения эффективности работы была использована Z-образная кинематическая схема управления навесным оборудованием.

Поворотом ковша управляет один гидроцилиндр.

Помимо основного ковша возможно использование различного навесного оборудования: двухчелюстного захвата, грейферного ковша, снежного отвала, вил и т.п. Возможность быстрой смены рабочего оборудования обеспечивают итальянские гидрораспределители «Hydrocontrol».

При разработке данной модели погрузчика много внимания было уделено кабине оператора. Она получила круговое остекление, подрессоренное регулируемое кресло, итальянскую регулируемую рулевую колонку. Кабина шумо- и теплоизолирована, установлен отопитель, опционально предлагается кондиционер, и отвечает международным стандартам безопасности ROPS (защита при опрокидывании) и FOPS (падение крупных предметов на кабину). Управление рабочим оборудованием осуществляется при помощи рукояток-джойстиков.

В 2010 году погрузчик был модифицирован. Модификация В-140.1 стала легче на 1500 кг благодаря иной конструкции рамы, изменениям в оперении, конструкции капота, модернизации кабины и проч. Новый стандартный ковш имеет объем меньше, чем у предшественника, грузоподъемность также снизилась до 4000 кг.

Вместо мостов «Raba» могут использоваться китайские мосты «Feicheng Jincheng».

Среди других изменений:

Увеличен клиренс.
Пересмотрена конструкция коромысла, что благотворно сказалось на кинематике рабочего оборудования.
Облегчен доступ к двигателю и другим узлам и агрегатам.

Технические характеристики

Технические характеристики фронтального погрузчика В140 и его модификации а таблице:

Модификация	В-140	В-140.1
Двигатель	ЯМЗ-236М2 / Deutz TCD1013
Мощность, л.с. (кВт)	180 (132)/173 (129)
Удельный расход топлива при номинальной мощности, г/кВт-ч (г/л.с.-ч)	227 (167)
Крутящий момент, Нм	667/670
Трансмиссия	Гидромеханическая, ZF 4WG-180
Максимальная скорость, км/час	36
Грузоподъемность, кг	4500	4000
Емкость ковша, мм	2500	2450
Макс. высота разгрузки, мм	3050	3100
Макс. угол разгрузки ковша, град	45
Макс. глубина копания, мм	50
Вырывное усилие, кН	121
Рама	шарнирно-сочлененная
Угол складывания рамы, град	±35
Масса, кг	1450	13000
Габариты, ДхШхВ	7705х2500х3750	7700х2500х3800
