Вилочный погрузчик ТВЭКС ВП-05: устройство, технические характеристики, фото

Мировые лидеры по производству вилочных погрузчиков представляют огромный выбор моделей, которые имеют разную грузоподъемность. Погрузчик же ТВЭКС 05 у производителя всего один, однако благодаря характеристикам и конструкции его действительно можно назвать универсальным.

Содержание

• 1 Вилочный погрузчик ТВЭКС ВП-05
  • 1.1 Особенности
  • 1.2 Преимущества
• 2 Устройство
  • 2.1 Навесное оборудование
• 3 Технические характеристики
• 4 Модификации

Вилочный погрузчик ТВЭКС ВП-05

Вилочный погрузчик ТВЕКС ВП-05 производится в России на заводе «Тверской экскаватор», который входит в корпорацию «Русские машины». Данный производитель, совместно с мировым многоотраслевым производителем Terex Corporation, организовал предприятие «РМ-Терекс». Предприятие, в свою очередь, входит в группу «Базовый Элемент».

Производитель вилочного погрузчика располагается в городе Твери, однако в России имеется большое количество дилеров, которые готовы предоставить технику, а также комплектующие по самым выгодным ценам и обеспечить своевременное обслуживание.

Рассматриваемый экземпляр представляет собой дизельный вилочный погрузчик, который имеет сдвоенные колеса на передней оси. Имеет довольно крупные габариты, однако это компенсируется довольно большой грузоподъёмностью.

Подойдет для различных складов и производств как в помещении, так и на открытом пространстве с низкими температурами.

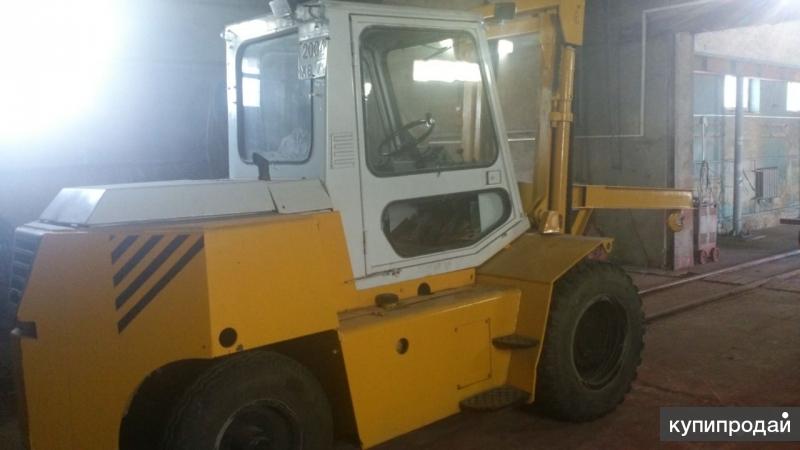

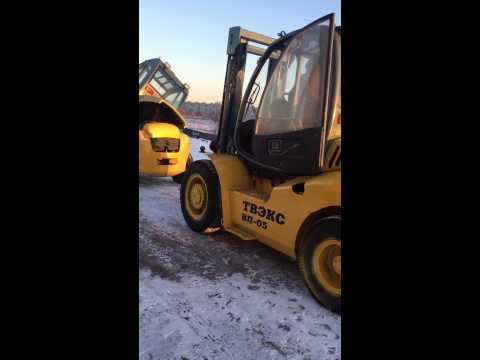

Фото погрузчика ВП-05

Особенности

Погрузчик имеет современную гидравлическую систему, которая отвечает, как за подъемный механизм, так и за управление и движение. На передней оси колеса сдвоенные, что характерно машинам с подобной грузоподъемность. Водитель имеет отличный круговой обзор за счет продуманной кабины и стрелы. Дополнительно его можно оснащать сменным оборудованием, которое позволит расширить области использование. Так как изначально техника проектировалась в России, она прекрасно приспособлена к низким температурам (до -40), а закрытая кабина оператора имеет подогрев. Если в закрытой кабине необходимости нет, её можно заменить на обычную каркасную.

При необходимости использовать погрузчик в закрытых помещениях с нормами по выбросам и существенно снизить вредные выбросы можно, укомплектовав нейтрализатором.

Преимущества

Вилочный погрузчик ВП-05 обладает следующими преимуществами:

• Хорошая маневренность для погрузчика подобных габаритов;
• Мощный силовой агрегат и большая грузоподъемность;
• Легкое и удобное управление всеми узлами погрузчика;
• Малые выбросы и расход топлива;
• Плавный разгон и хорошая управляемость, благодаря современной гидравлике;
• Эргономичное место оператора;
• Возможность работать при температурах от -40 до +40 по Цельсию;
• Большой ресурс моточасов.

Устройство

Стрела состоит из двух частей. К верхней части крепится подвижно каретка, которая подвешивается на грузовую цепь, второй её конец крепится к основе стрелы. При движении гидроцилиндров каретка поднимается в два раза быстрее, таким образом уходит необходимость полностью поднимать мачту. Благодаря этому она остается устойчивой и надежной.

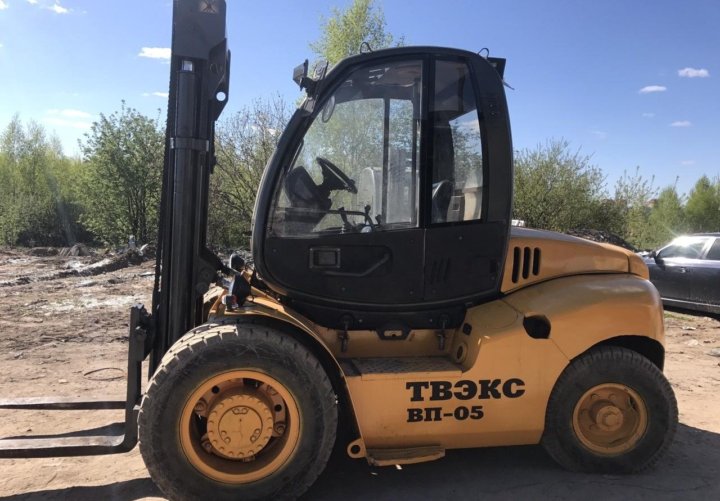

Параметры погрузчика ВП-05

Двигатель передает мощность на гидронасос. Он, в свою очередь, обеспечивает давление в подъемных гидроцилиндрах, в гидравлических тормозах и усилителе руля, а также в гидростатической трансмиссии.

Благодаря всей этой системе погрузчик может похвастаться плавным разгоном и подъемом груза надежной тормозной системой, легким управлением. Гидронасос регулируемый, таким образом можно уменьшать пропорционально его объем, что обеспечит более экономичное использование.

Кабина в погрузчике закрытого типа, однако при необходимости можно заменить её на обычную рамочную. Управление движением выполняется всего двумя педалями, что позволяет плавно менять направление и набирать скорость. Остальные органы управления находятся на подлокотнике с правой стороны.

Навесное оборудование

Погрузчик возможно укомплектовывать широким набором навесного оборудования:

1. Можно установить другую стрелу, которая обеспечит грузоподъемность на высоту до 4500 мм;
2. Грузоподъемный ковш объемом 1 м3, который используется для работы с мелкосыпучими грузами;
3. Захват с 4-мя вилами, который используется для работы с грузами больших размеров;
4. Безблочная стрела и крюковая подвеска, которая применяется для перемещения грузов сложной конфигурации;
5. Захват-кантователь, который используется для перевозки грузов цилиндрической формы.

Технические характеристики

Технические характеристики погрузчика ВП-05 в таблице:

Характеристики	Показатели
Грузоподъемность, кг	5000
Высота разгрузки, мм	3300
Мощность двигателя, кВт	59,6
Макс. скорость перемещения, км/ч	20
Тяговое усилие, кН	28
Радиус разворота, мм	3100

Модификации

В данный момент представлено несколько модификаций, которые отличаются в основном используемым навесным оборудованием. Приведем возможные варианты:

Модель	Особенности
ВП 05-00	Это базовая модификация погрузчика, которая оснащена вилочным рабочим инструментом и способна поднять груз на высоту до 3,3 метра
ВП 05-11	В этой комплектации вместо стандартного рабочего органа используется ковш объемом 1 м3
ВП 05-12	Оснащается захватом-кантователем
ВП 05-13	Безблочная стрела
ВП 05-33	Это модификация вместо стандартной стрелы имеет модифицированную, которая способна поднимать груз на высоту до 4,5 метра.
ВП 05-40	Оснащается другим двигателем от компании Perkins.

Поделиться:

Понравилась статья? Ставьте лайки, делитесь с друзьями и следите за обновлениями в В Контакте, Одноклассниках, Facebook, Google Plus, Twitter,

Подписывайтесь на обновления по E-mail:

Или подписывайтесь на обновление по E-mail:

Вилочный погрузчик ВП-05 в наличии,

На площадке дилерского центра «ТЕХИНКОМ ПИТЕР» в наличии вилочный погрузчик ВП-05 комплектация с 2-х мачтовым грузоподъемником, со стандартной кареткой, с вилами.



Условия финансирования приобретения автотехники рассматриваются в каждом случае индивидуально, информацию уточняйте по в отделе продаж по телефону (812) 703 05 05.



Вилочный автопогрузчик ВП-05 предназначен для погрузочно-разгрузочных работ в промышленности, строительстве, сфере транспорта и складского хозяйства. ВП-05 оснащается дизельным двигателем мощностью 59,6 кВт. Гидростатическая трансмиссия облегчает работу в стесненных условиях.

Комфортабельная кабина может быть выполнена как в остекленном исполнении, так и в каркасном. Машина сохраняет работоспособность в диапазоне температур окружающего воздуха от —40 до +40 °С.

Для погрузчика доступен большой набор сменного рабочего оборудования: уширенная каретка, ковш, безблочная стрела.

Спецификация на ВИЛОЧНЫЙ ПОГРУЗЧИК ВП-05

Силовая установка
Двигатель (тип, модель)		ММЗ Д-243С, 4-x цилиндровый рядный дизельный
Номинальная мощность нетто по SAE / при оборотах (об/мин)			59,6 / 2200
Максимальный крутящий момент (Нм) / при оборотах (об/мин)			290,4 / 1400
Рабочий объем (л)			4,75
Удельный расход топлива, г/кВт ч			220
Аккумуляторная батарея			6СТ-190
Напряжение бортовой электросети			12
Управление оборотами двигателя			механическое
Гидравлическая система
Гидрораспределитель (тип, производитель, модель)			Дроссельный, ГР520 (ТВЭКС)
Пневмогидроаккумулятор			64000А (ПСМ)
Насосный агрегат (тип, производитель)		Аксиально-поршневой, регулируемый, с постоянной мощностью, «Пневмостроймашина» (РФ)
Максимальное давление в гидросистеме наклона и подъема груза (МПа)			18
Максимальное давление в гидросистеме хода (МПа)			32
Суммарная подача насосного агрегата (л/мин)			120
Гидронасос для контура управления			Шестеренный НШ-10
Гидроцилиндры подъема каретки: диаметр поршня х диаметр штока х ход штока				70 х 1620, плунжерный
Гидроцилиндры наклона грузоподъемника: Д поршня*Д штока*ход штока				100 х 63 х 170
Фильтр сливной, модель			55P-661А-1-06 или ПЗМИ-ГС-661 (Реготмас 661-1-05) (25 мкм)
Фильтр всасывающий, модель			MSZ 303 BMCVB 10
Установка охлаждения масла гидросистемы (тип)	Масляный радиатор установлен совместно с радиаторами системы охлаждения двигателя, которая обдувается крыльчаткой двигателя
Рабочее оборудование
Грузоподъемник (тип)				дуплекс (2-х мачтовый)
Максимальная  грузоподъемность (кг)				5000
Высота подъема (мм)				3300
Свободная высота подъема вил (мм)				0
Расстояние центра массы груза от спинки вил (мм)				600
Угол наклона грузоподъемника, вперед/назад, (град)				6 / 12
Скорость подъема рабочего органа с грузом / без груза (м/сек)				0,3 / 0,3
Скорость опускания рабочего органа с грузом / без груза (м/сек)				0,3  / 0,3
Ширина стандартной каретки (мм)				1200
Стандартные вилы, толщина х ширина х длина (мм)				60 х 130 х 1200
Ёмкость (м3) / ширина (мм) / масса (кг) ковша				нет
Угол поворота ковша, вперед / назад (град. )				нет
Рулевое управление
Рулевой механизм	Насос-мотор в блоке со следящим гидрораспределителем,  в т.ч. предохранительный, обратный, противоударный и противовакуумный клапаны. НДМ80-У250-8-У, Омскгидроруль
Минимальный радиус поворота по внешнему колесу, мм			3100
Ходовая часть
Передний мост	Передний приводной неуправляемый мост ТВЭКС, с бортовыми редукторами. Жесткое крепление к раме.
Задний мост	Неприводной управляемый мост ТВЭКС. Балка с гидроцилиндром поворота колес. Балансирное крепление на ходовой раме.
Гидромотор привода хода	Аксиально-поршневой регулируемый гидромотор «Пневмостроймашина» (РФ)
Рабочие тормоза	На передних колесах, колодочные, постоянно разомкнутые. Привод тормозных механизмов от пневмокамер с пружинными энергоаккумуляторами.
Стояночный тормоз	На передних колесах, колодочные, постоянно замкнутые. Привод тормозных механизмов от пневмокамер с пружинными энергоаккумуляторами.
Максимальное тяговое усилие (с грузом 5 т)  ,кН				27
Максимальная скорость передвижения с грузом / без груза (км/ч)				20 / 20
Преодолеваемый уклон с номинальным грузом, %				16
Наименьшее S  между штабелями при штабелировании с поворотом на 90° (мм)				5150
Стандартные шины на переднем мосту, размерность / количество (шт. )				8,25-20 / 4
Стандартные шины на заднем мосту,   размерность / количество (шт.)				8,25-15 / 2
Нагрузка на передний мост с грузом / без груза (кг)				10300 / 3840
Нагрузка на задний мост с грузом / без груза (кг)				2500 / 3960
Заправочные емкости
Топливный бак (л)				130
Система охлаждения двигателя (л)				19
Система смазки двигателя (л)				19
Передний мост (л)				16
Гидравлическая система (л)				260
Гидравлический бак (л)				210
Эксплуатационная масса
Эксплуатационная масса ( т). Все заправочные емкости заправлены по нормативу, стандартное рабочее оборудование, стандартный комплект оснащения, с оператором 75 кг.				7800
Масса противовеса ( кг)				2200
Габаритные размеры
Общая длина с рабочим органом (вилы, ковш) (мм)				4700
Общая длина без рабочего органа (мм)				3500
Высота по грузоподъемнику при полностью опущенной каретке (мм)				2650
Высота по грузоподъемнику при полностью поднятой каретке (мм)				4300
Общая высота по кабине (мм)				2650
Общая ширина (мм)				2100
База ходовой части (мм)				2200
Ширина колеи, передних / задних колес  (мм)				1600 / 1576
Дорожный просвет под грузоподъемником (мм)				200
Сервисные и гарантийные интервалы
Минимальный межсервисный интервал (моточ)				125
Гарантийный срок (мес. /моточ)				12 / 1000
Стандартное оборудование
Оконный проём и вентилятор на крыше кабины			+
Механизм подъема кабины			+
Одна дверь слева, с параллельным открытием			+
Стеклоочиститель на переднем и заднем стекле			+
Рулевая колонка ТВЭКС с регулировкой угла наклона			+
Сиденье с механической подвеской и регулировками			+
Держатель номерного знака на кабине с подсветкой			+
Отопитель кабины			+
Фонари рабочего освещения на кабине 4 шт. Добавить комментарий Отменить ответ
