Перегружатели леса, лесопогрузчики, погрузчики леса и бревен

Лесозаготовительная и деревообрабатывающая сферы промышленности отличаются сложными условиями работы и высокими требованиями к используемой технике. Эти факторы значительно сужают круг предприятий, способных производить лесопогрузчики необходимого уровня.

Компания МХМ Украина подобрала линию наиболее надежных и функциональных перегружателей леса от ведущих мировых производителей специализированной лесозаготовительной техники.

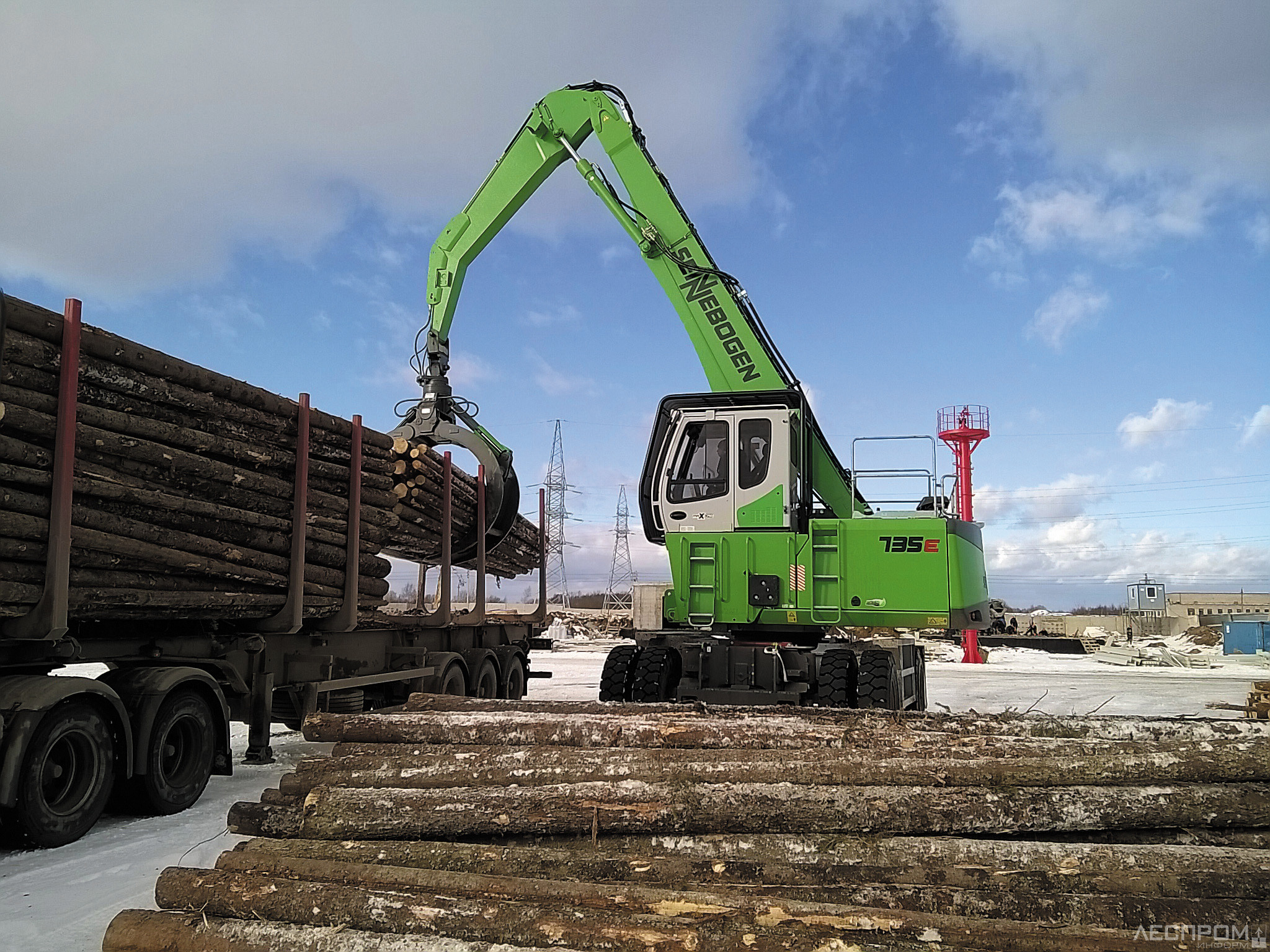

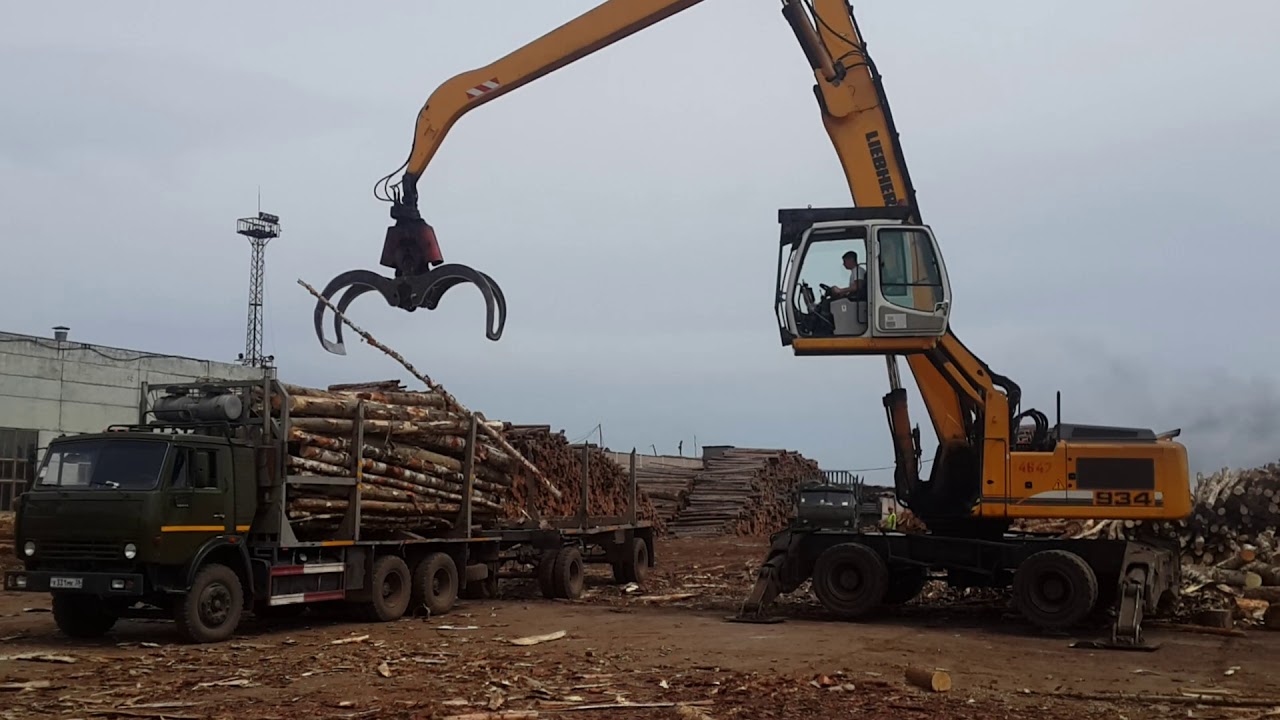

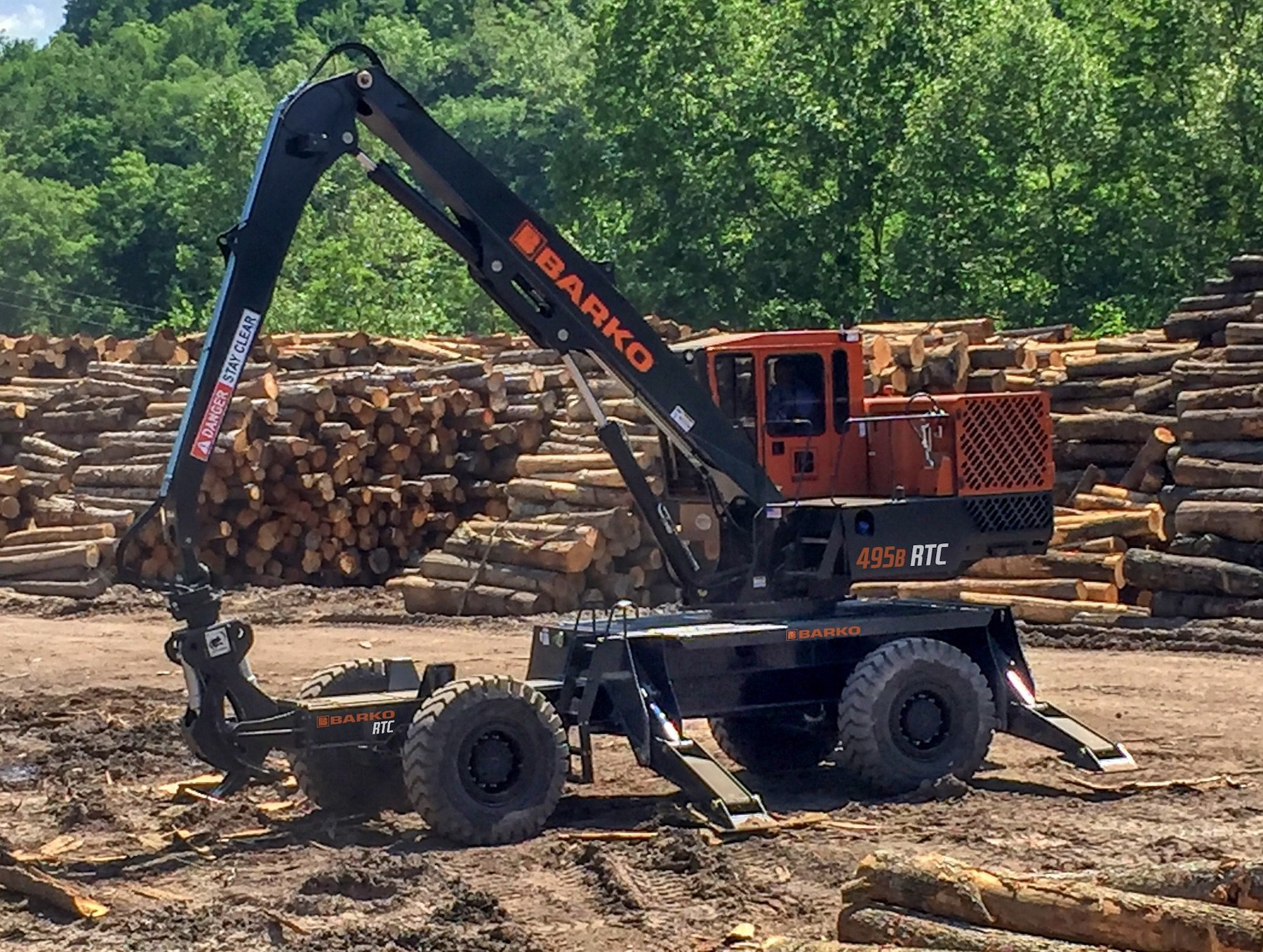

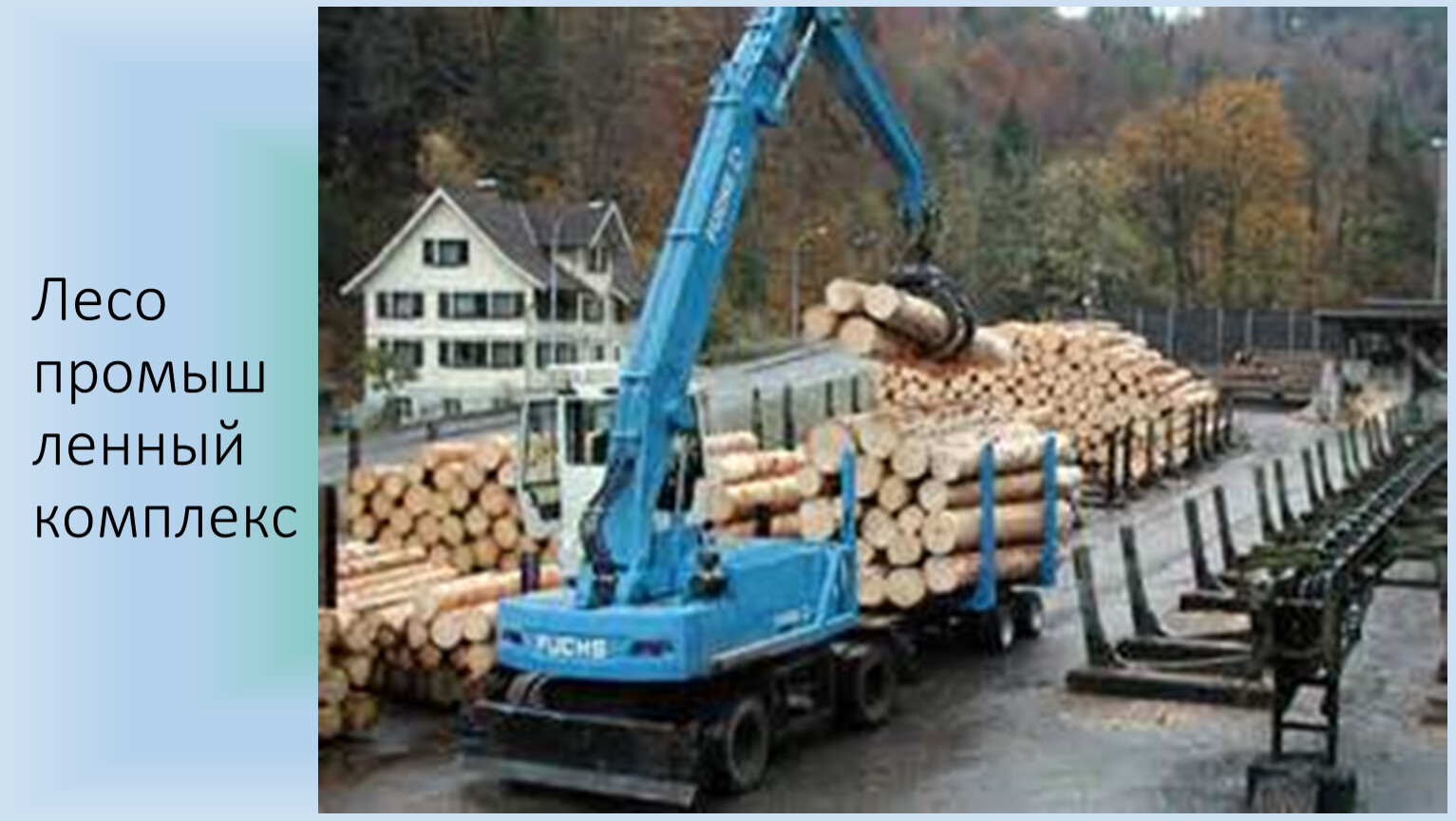

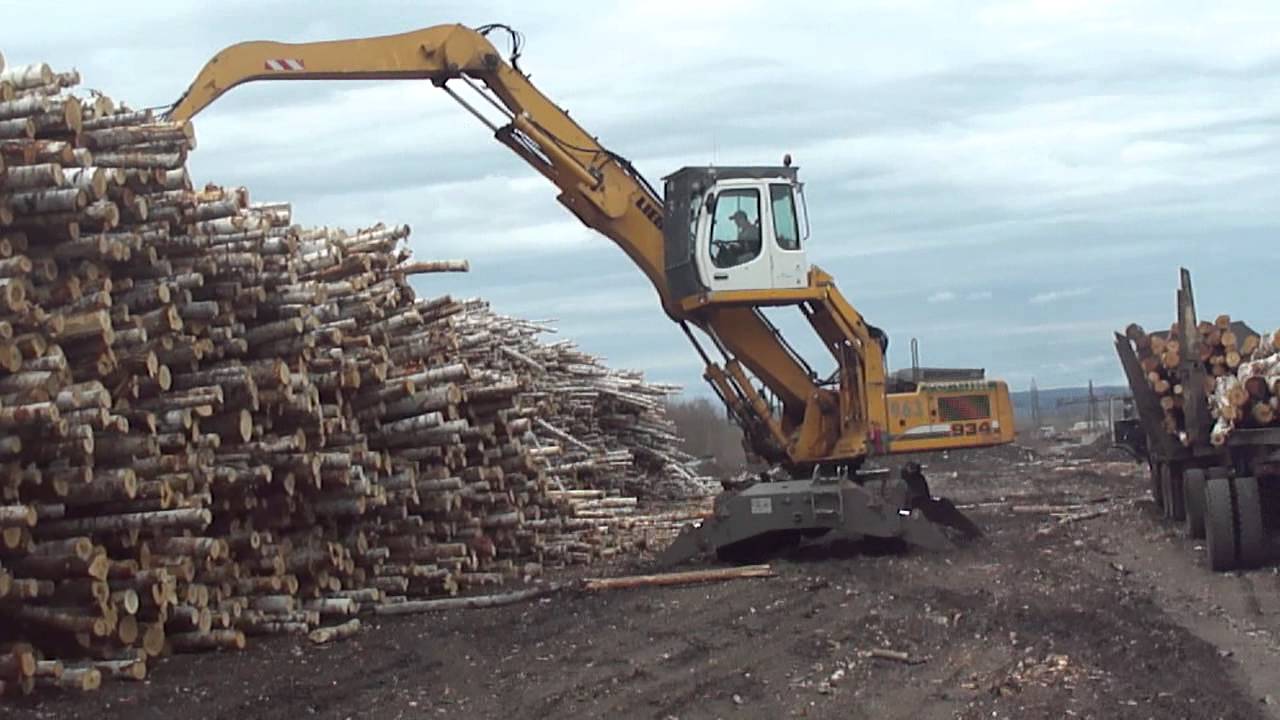

Погрузчики леса SENNEBOGEN GREEN LINE

Компания «SENNEBOGEN Maschinenfabrik GmbH» занимает лидирующие позиции среди производителей перегрузочного оборудования.

В товарной линии МХМ Украина представлены лесопогрузчики серии Green Line с техническими характеристиками, обеспечивающими максимальную эффективность их эксплуатации.

  • Гидравлические погрузчики - современная техника, для лесозаготовительных и деревообрабатывающих предприятий. Они способны выполнять не только погрузку и выгрузку кругляка и бревен из грузовиков и вагонов, но также их перемещение в зону складирования, формирование штабелей, доставку и подачу древесины на сортировочное, обрабатывающее или дробильное оборудование

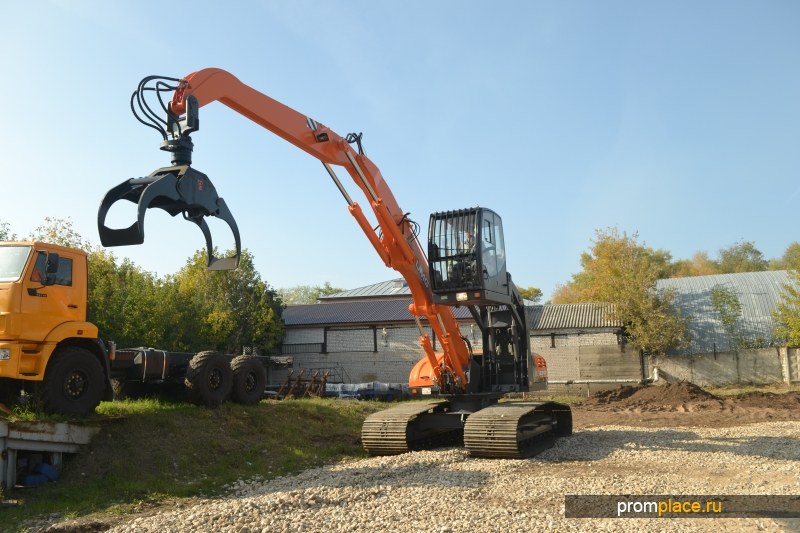

  • Доступны несколько вариаций пневмоколесных и гусеничных шасси, различные стационарные и полумобильные решения, что позволяет подобрать наиболее подходящую к условиям эксплуатации модель, способную осуществлять погрузку бревен в различных условиях.
  • Возможна поставка гидравлического перегружателя с электрическим приводом, а также с активным противовесом с радиусом действия до 40 м и площадью покрытия до 5000 кв. метров. Эксплуатационные расходы таких перегружателей на 50% ниже, чем у обычных лесопогрузчиков.
  • Кабина управления оборудована передовыми системами вентиляции и терморегуляции. Отличные показатели обзора, дисплей с отображением параметров состояния техники, комфортное сидение, удобное управляющее устройство – факторы, позволяющие сделать работу максимально продуктивной и безопасной.
  • Благодаря инновационным инженерным решениям перегружатели бревен могут подавать по 600-700 кубометров древесины в час и буксировать за собой прицеп с лесом массой до 80 тонн.

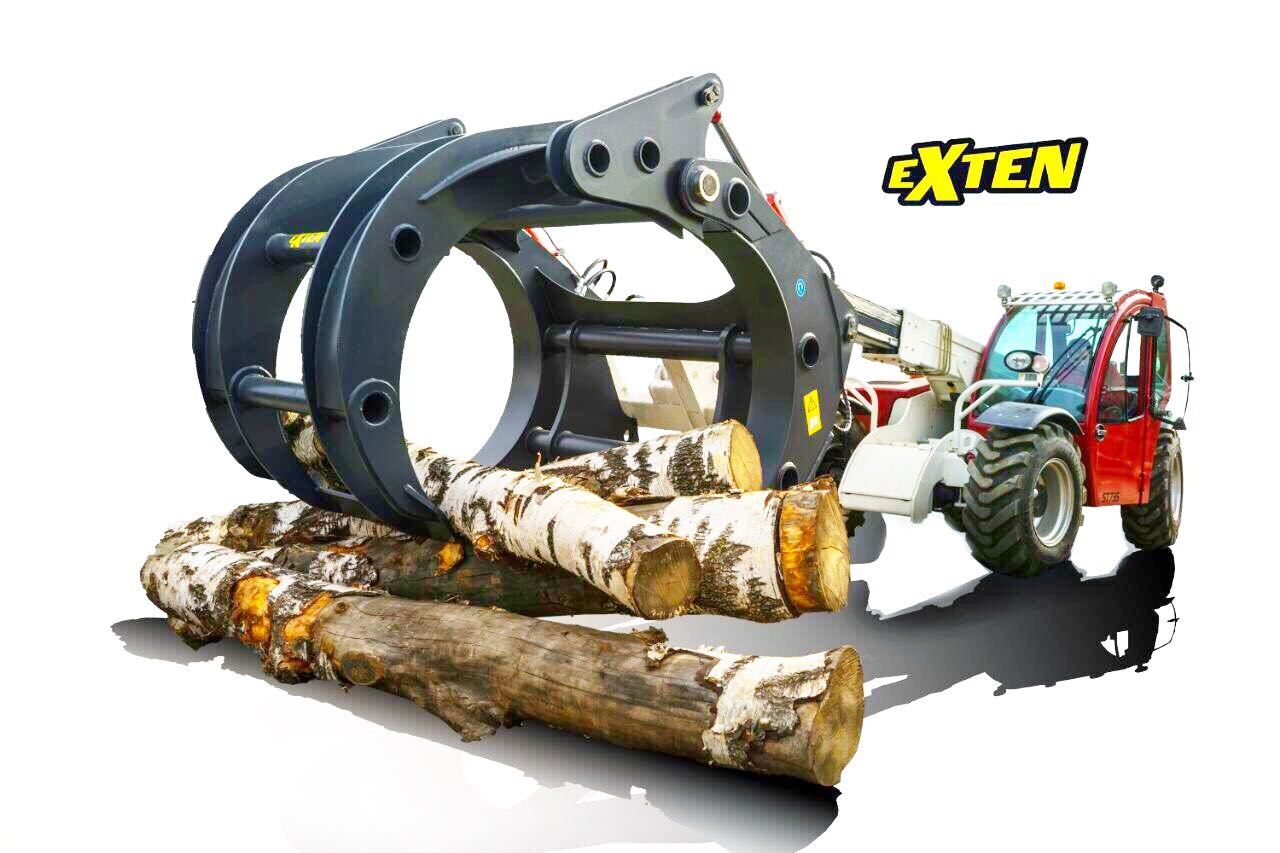

  • Погрузчики леса комплектуются навесным оборудованием, позволяющими манипулировать бревнами и пиломатериалами различных габаритов.

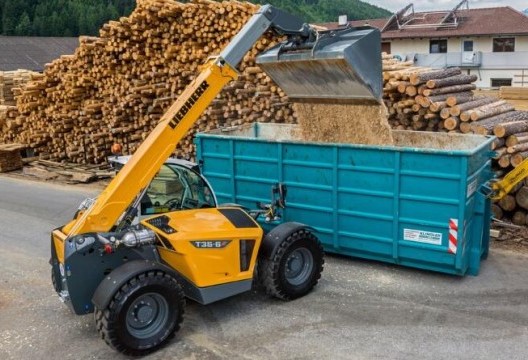

Погрузчики леса MANITOU

Маниту (MANITOU) – известная французская марка, международный флагман производства лесопогрузочной техники на базе телескопических и мачтовых погрузиков, ориентированной на эксплуатацию в сложных условиях. Лесопогрузчики способны быстро, безопасно и эффективно решать широкий набор задач, заменяя кран, фронтальный погрузчик, вышку и другие стандартные виды спецтехники.

Компания МХМ Украина предлагает погрузчики леса телескопического и мачтового типа, позволяющие успешно и экономично решать задачи по перевалке и транспортировке бревен, досок, длинномерных пиломатериалов в сложных условиях лесозаготовительной и деревоперерабатывающей отраслей благодаря ряду успешных инженерных решений.

  • Компактность, высокая маневренность и малый радиус разворота техники облегчают работу в стесненных и труднопроходимых районах. Погрузчики леса MANITOU способны безотказно трудиться и на ровной сухой поверхности, и в условиях бездорожья, заснеженности, грязи.
  • Отличные показатели устойчивости обеспечивают возможность манипулировать целыми деревьями, оптимизируя работы по заготовке и первичной обработке сырья.
  • Широкий спектр легко заменяемых навесных захватов позволяет использовать технику в процессе лесозаготовки, для последующих работ по погрузке бревен, складированию и перевалке пиломатериалов и отходов производства.

МХМ Украина – гарантия качества и аутентичности специализированной техники для безопасного и успешного ведения бизнеса.

Погрузчик леса, К-702М-ПЛК-6 цена 3 580 000 руб

Описание

Погрузчик леса К-702М-ПЛК6-Т (погрузчик бревен) предназначен для погрузки круглых лесоматериалов на площадках лесоперерабатывающих предприятий, лесоскладах лесозаготовительных и лесосплавных организаций, в том числе для работы на сортировочных линиях.


Связаться с продавцом

Модель ПЛК-6
Габаритные размеры в транспортном положении, мм:
- длина 9470
- ширина 2880
- высота 3740
База, мм 3750
Колея, мм 2250
Дорожный просвет, мм 430
Эксплутационная масса, кг 21700
ДВИГАТЕЛЬ
Модель ЯМ-238НД3-1
Номинальная мощность, кВт (л. с.) 173 (235)
Номинальная частота вращения, об/мин 1700
ТРАНСМИССИЯ
Тип гидромеханическая
Гидротрансформатор одноступенчатый
Коробка передач механическая, переключаемая под нагрузкой, четырёхскоростная - четыре передачи вперёд и четыре назад, переключение с 2-ой на 3-ю передачу и назад после остановки погрузчика

ХОДОВАЯ ЧАСТЬ
Подвеска балансирная на подмоторной раме и жесткая на раме-портале
Шины промышленные Бел-26 размер 29,5/75R25
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Напряжение, В 24
Аккумуляторная батарея 2 х 12V x 190 А/ч
РАБОЧЕЕ ОБОРУДОВАНИЕ
Производительность при штабелировании брёвен длиной 6м, м³/ч при расстоянии перемещения:
до 100м 105
до 200м 81
до 300м 66
Средний расход топлива при штабелировании, кг/час 35,0
Номинальная грузоподъёмность, т не менее 6,0
Площадь зева захвата, м² 0,64 ÷ 2,2
Максимальное раскрытие челюстей захвата, мм 2610
Ширина захвата, мм 1800
Максимальная высота разгрузки при угле разгрузки 15°, мм
4000
Минимальная дальность разгрузки при угле разгрузки 15°, мм 2510
Длительность непрерывной работы без дозаправки топливом, час

Лицензии и сертификаты

Связаться с продавцом

Доставка и оплата

Не указана

Связаться с продавцом

Применение фронтальных погрузчиков в качестве лесозаготовительной спецтехники

Эффективность процесса лесозаготовок во многом определяет уровень технологии погрузочно-разгрузочных работ. Перевалка леса – это ключевой этап, который берёт начало на отдалённых лесосеках и завершается на территории лесопромышленного склада. Для погрузки леса на лесовозный автотранспорт используются специальные подъёмно-транспортные машины: стреловые краны и оборудование к ним, канатные установки, лесоштабелеры или челюстные погрузчики, лесовозные поезда с самопогружающейся функцией.

Основные категории погрузчиков

В качестве погрузчиков наиболее широко применяются самоходные погрузочно-разгрузочные и штабелевочные машины, оснащённые рычажно-сочленённым навесным оборудованием и механическими грузозахватами. Категорию погрузчиков и штабелеров определяет тип движителя базового шасси: колёсный или гусеничный, а также особенность конструкции рабочих органов и грузозахватов.

  1. У вертикально-фронтальных или вертикально-боковых погрузчиков рабочий орган смонтирован преимущественно впереди. Гораздо реже встречаются модификация, в которой главный орган спецтехники расположен на корме или сбоку. В данном случае машина способна перемещать груз лишь по высоте: вверх или вниз.
  2. Радиально-фронтальная или радиально-боковая конструкция предполагает наличие возможности поворота на угол, не превышающий 90º, в вертикальной плоскости.
  3. У перекидных погрузчиков поворот рабочего органа в вертикальной плоскости увеличен до 180º. Машины легко переносят груз через базовую технику («через себя»).

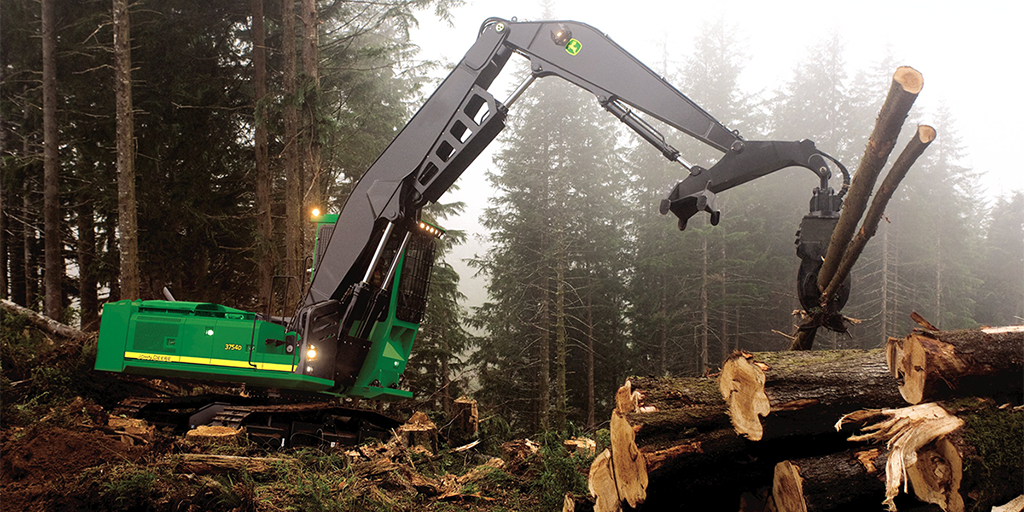

  4. Универсальность поворотных погрузчиков определяется способностью рабочего органа поворачиваться как в вертикальной, так и в горизонтальной плоскости, за счёт наличия стрелы, которая, кроме захвата, имеет дополнительное оснащение в виде двух или более шарнирно-сочленённых элементов.

Главные требования к лесозаготовительной спецтехнике

Спецтехника, используемая на перевалочных операциях в процессе лесозаготовок, должна соответствовать следующим требованиям:

  • возможность работы с крупногабаритными грузами;
  • одинаковая способность захвата пачки леса с ровной наземной площадки или из штабеля;
  • высокие параметры грузоподъёмности, соответствующие грузоподъёмности подвижного состава;
  • возможность подъёма и перевозки груза к месту последующей укладки;
  • низкие эксплуатационные расходы, связанные с затратами на монтаж и демонтаж;
  • соответствие требованиям техники безопасности.

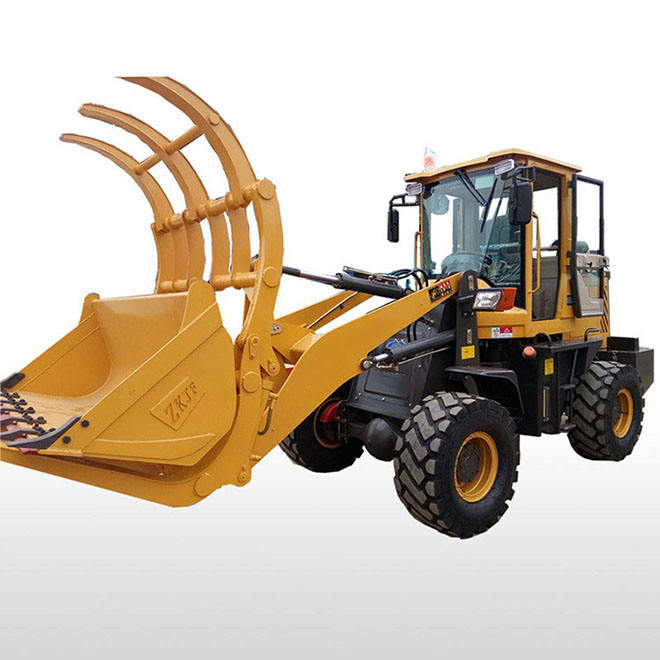

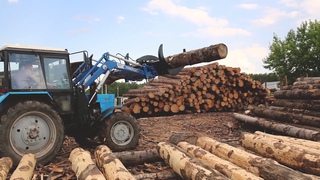

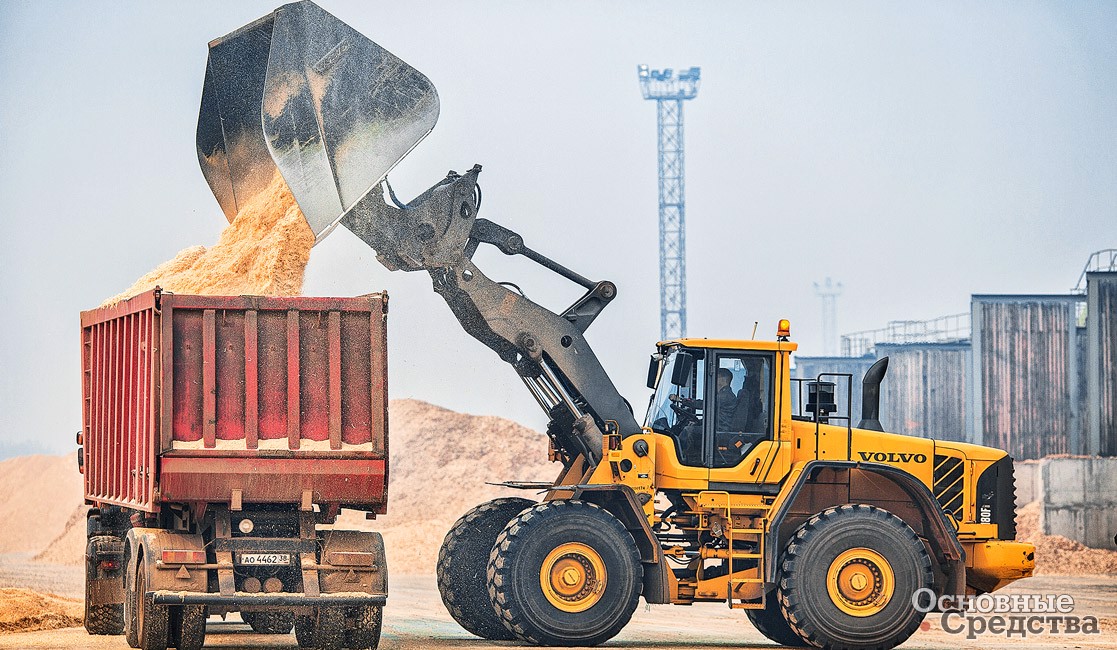

Фронтальные погрузчики на перевалке леса

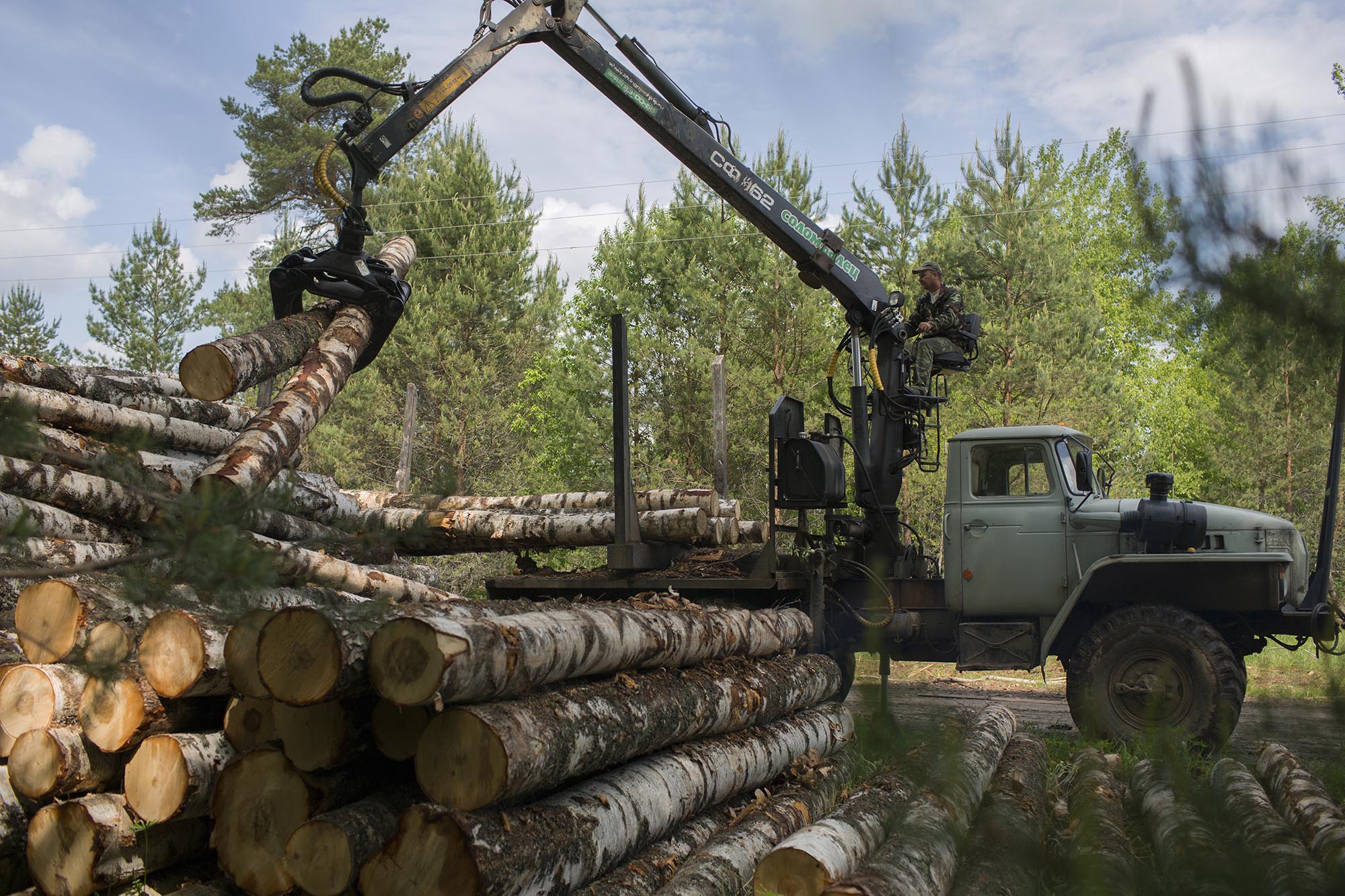

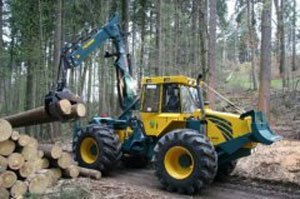

В настоящее время широкое распространение получила мобильная лесозаготовительная спецтехника, предназначенная для выполнения перевалочных работ. Это челюстные погрузчики, а также самопогружающиеся лесовозные поезда, имеющие в своём арсенале универсальные гидроманипуляторы. Данные машины в основном используются при доставке древесины небольшого объёма с лесосек, расположенных в шаговой доступности от места переработки леса.

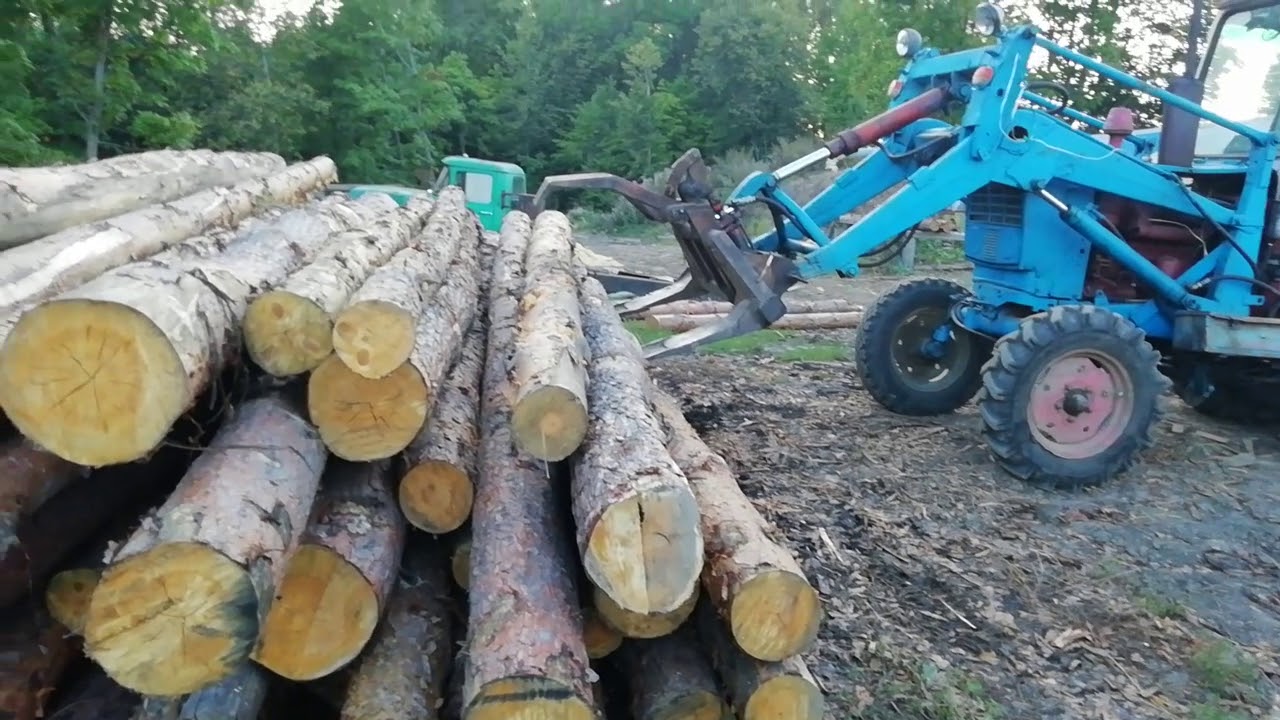

Для работы на верхних лесопромышленных складах чаще всего применяются фронтальные погрузчики. Наличие быстросъёмной каретки, а также большого набора навесного оборудования переводит данную спецтехнику в разряд универсальной. Впрочем, для работы с круглым лесом фронтальный погрузчик имеет некоторые технические ограничения:

  • высота подъёма не превышает 2,5 метра, попытка применить фронтальный погрузчик для захвата леса, уложенного на высоте 4-5 метров, может привести к разрушению всего штабеля, способного повредить саму спецтехнику;
  • спецтехника может подобраться к уложенному в штабель лесу лишь с торца, что вынуждает применять дополнительные маневры при погрузке брёвен;
  • торцовка лесоматериалов существенно затруднена;
  • работа фронтального погрузчика с полувагонами не предусмотрена;
  • между штабелями необходимо устраивать широкие проходы, поскольку фронтальный погрузчик захватывает пачку лишь поперёк.

Наиболее эффективно использовать фронтальный погрузчик при лесозаготовках в качестве универсальной спецтехники, предназначенного для временной замены других машин в случае непредвиденной поломки или необходимости проведения технических работ основной техники.

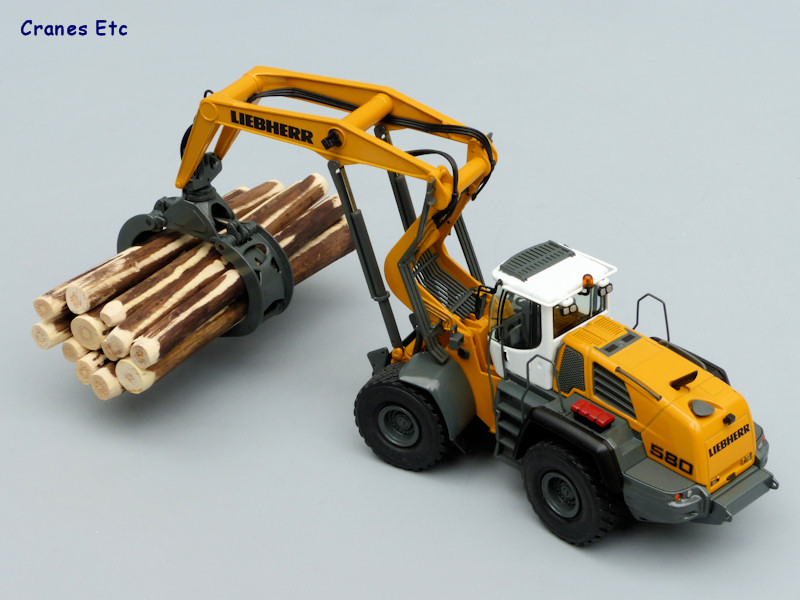

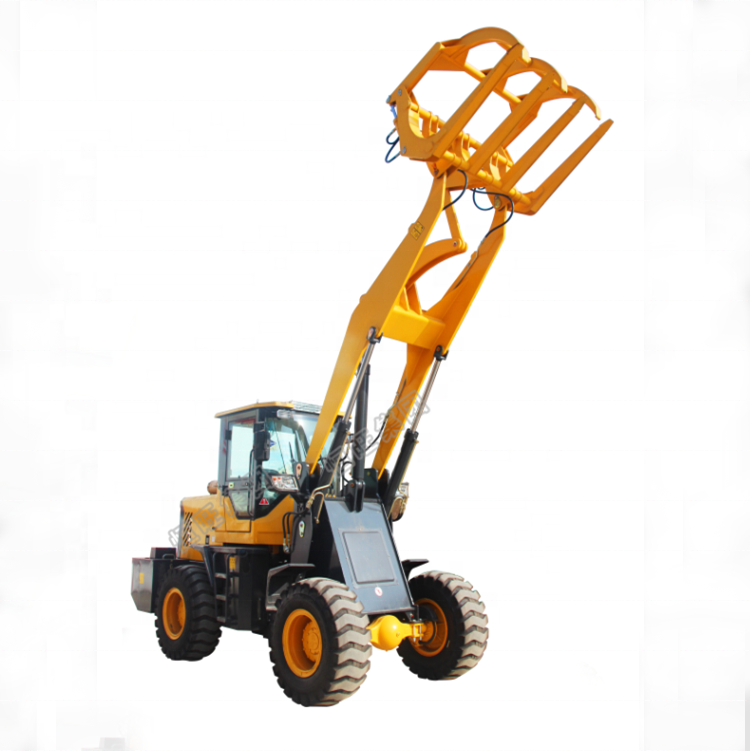

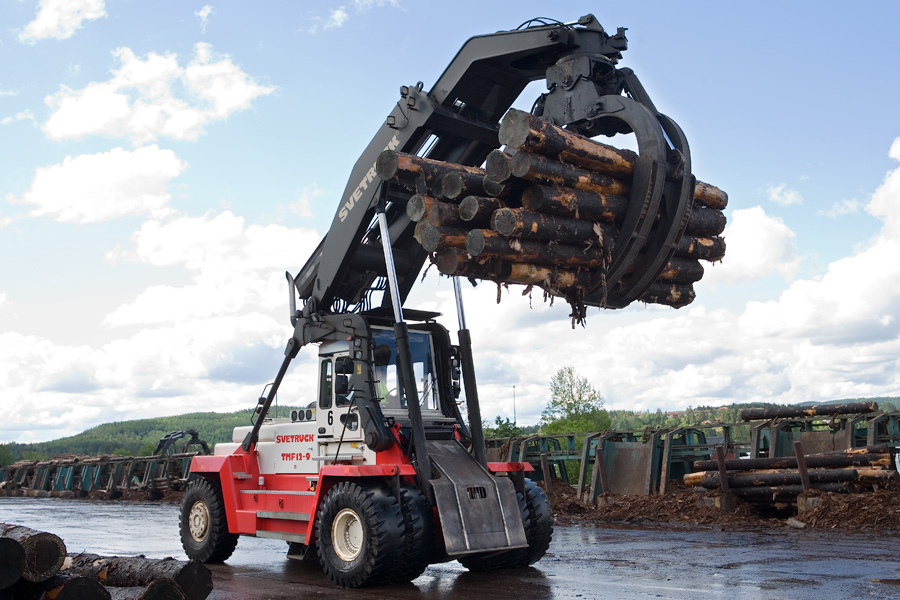

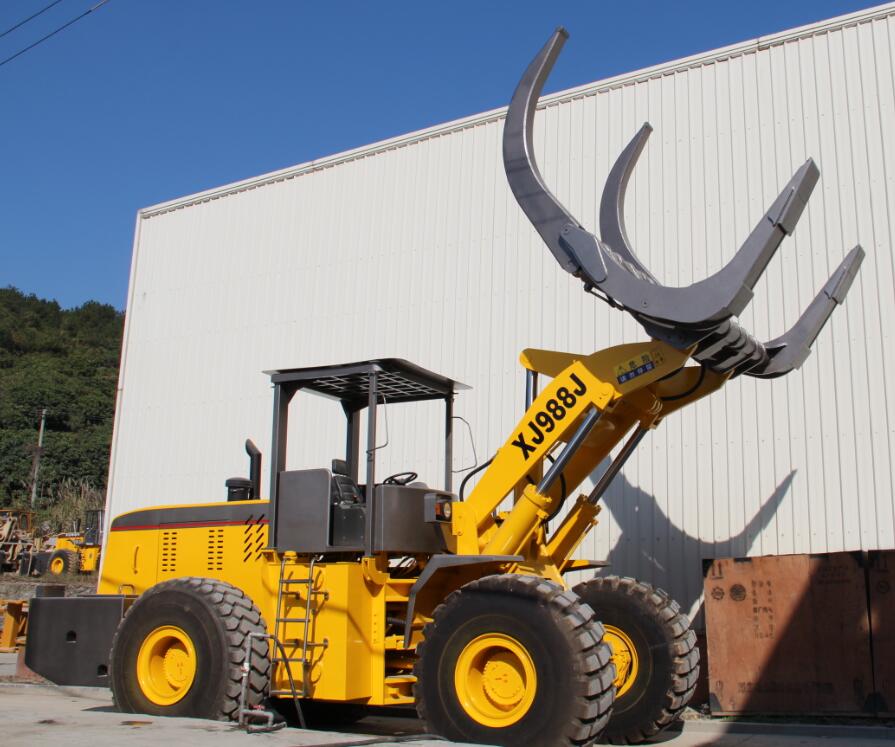

Выходом из создавшейся ситуации могут стать фронтальные погрузчики класса High Lift. Данная техника конструктивно предназначена для выполнения погрузочно-разгрузочных работ, связанных с перевалкой леса. Наличие вращающегося грейфера с вертикальным подвесом позволяет технике приближаться к штабелю с боковой стороны. Это сокращает количество маневров, снижает затраты времени на погрузку, что в конечном счёте способствует увеличению общей производительности. Данная техника наиболее эффективно справляется с транспортировкой и перемещением метров круглого пиломатериала длиной до 4 м на небольшое расстояние, не превышающее 400 метров.

Видео: Партнёрская программа от сервиса «Перевозка 24»

Поиск запроса "фронтальные погрузчики как лесозаготовительная спецтехника" по информационным материалам и форуму

Погрузчик Леса коды ТН ВЭД (2020): 8427900002, 8427201902, 842790000

оборудование рабочее манипуляторного типа (манипуляторы) погрузчиков леса моделей СФ-62С, СФ-62Л, СФ-65С,СФ-65Л, СФ-75С, СФ-75Л, СФ-75СТ, СФ-75ЛТ, СФ-85С, СФ-85СТ, СФ-85ЛТ, СФ-140С, СФ-140Л, СФ-140СТ, СФ-140ЛТ 8427900002
оборудование рабочее манипуляторного типа (манипуляторы) погрузчиков леса моделей СФ-62С, СФ-62Л, СФ-65С,СФ-65Л, СФ-75С, СФ-75Л, СФ-75СТ, СФ-75ЛТ, СФ-85С, СФ-85Л, СФ-85СТ, СФ-85ЛТ, СФ-140С, СФ-140Л, СФ-140СТ, СФ-140ЛТ 8427900002

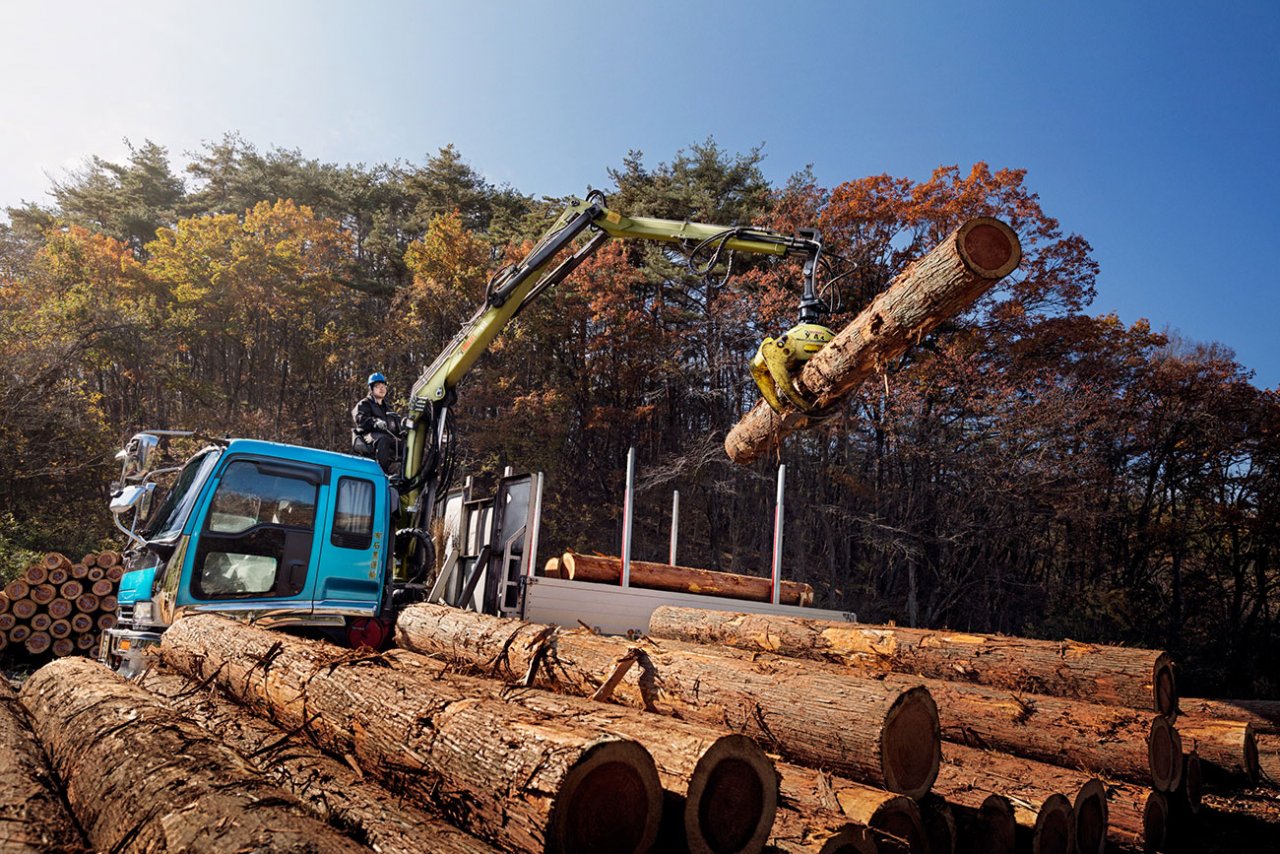

Погрузчики леса манипуляторного 8427900002
Погрузчик леса козловой 8427900002
Оборудование технологическое для лесозаготовки: погрузчики леса с маркировкой "XCMG" 8427201902
Оборудование технологическое для лесозаготовки, лесобирж и лесосплава: погрузчики леса манипуляторного 8427900002
Оборудование технологическое для лесозаготовки, лесобирж и лесосплава: Погрузчик леса манипуляторного типа (манипулятор) 842790000
оборудование рабочее манипуляторного типа погрузчиков леса 8426911009
Оборудование подъемно-транспортное. Погрузчик леса козловой, оснащенный рабочим оборудованием манипуляторного типа 8426190000
Оборудование рабочее манипуляторного типа погрузчиков леса типов K, Z, NZ/NP, T с грейферами типа GO – см. Приложение (лист 1, бланк № 0043845) 8426911009
Рабочее оборудование манипуляторного типа погрузчиков леса МГЗ1.00.00.000 (АКВ1.00.00.000) серии "Синегорец" 8426911009
Оборудование технологическое для лесозаготовки, лесобирж и лесосплава (кроме пил бензиномоторных и цепных электрических): Погрузчик леса манипуляторного типа (манипулятор), модели: ММ-100Z-01, ММ-100Z-01 2К 8427900002

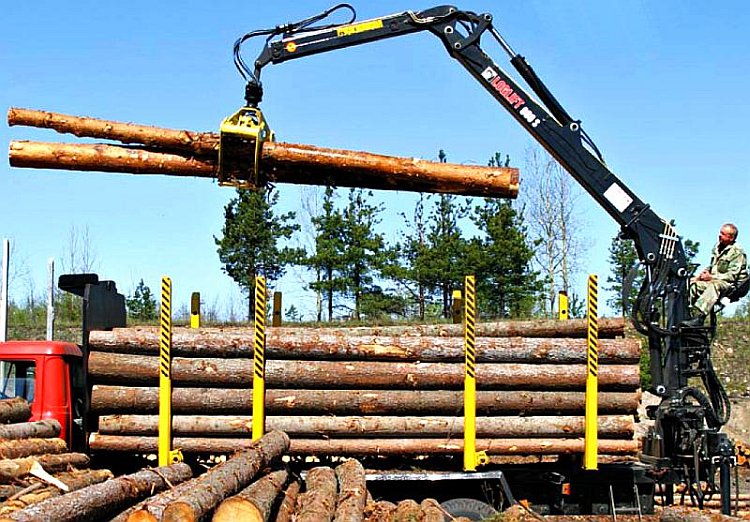

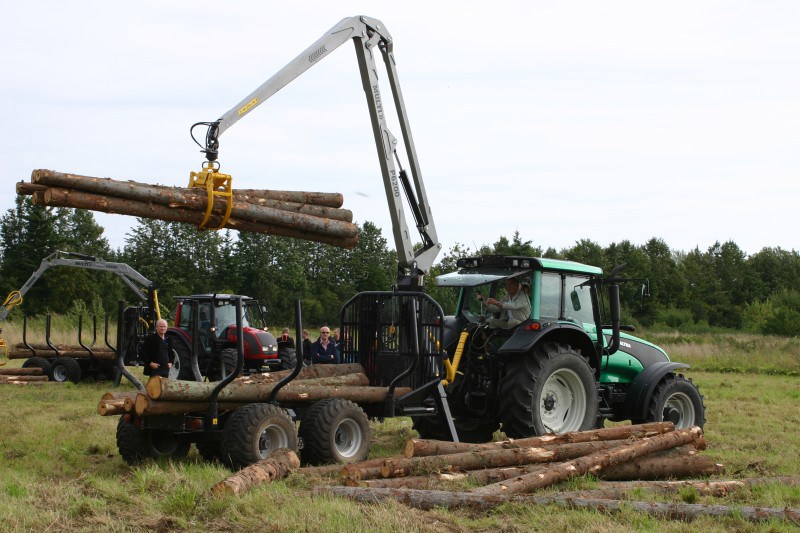

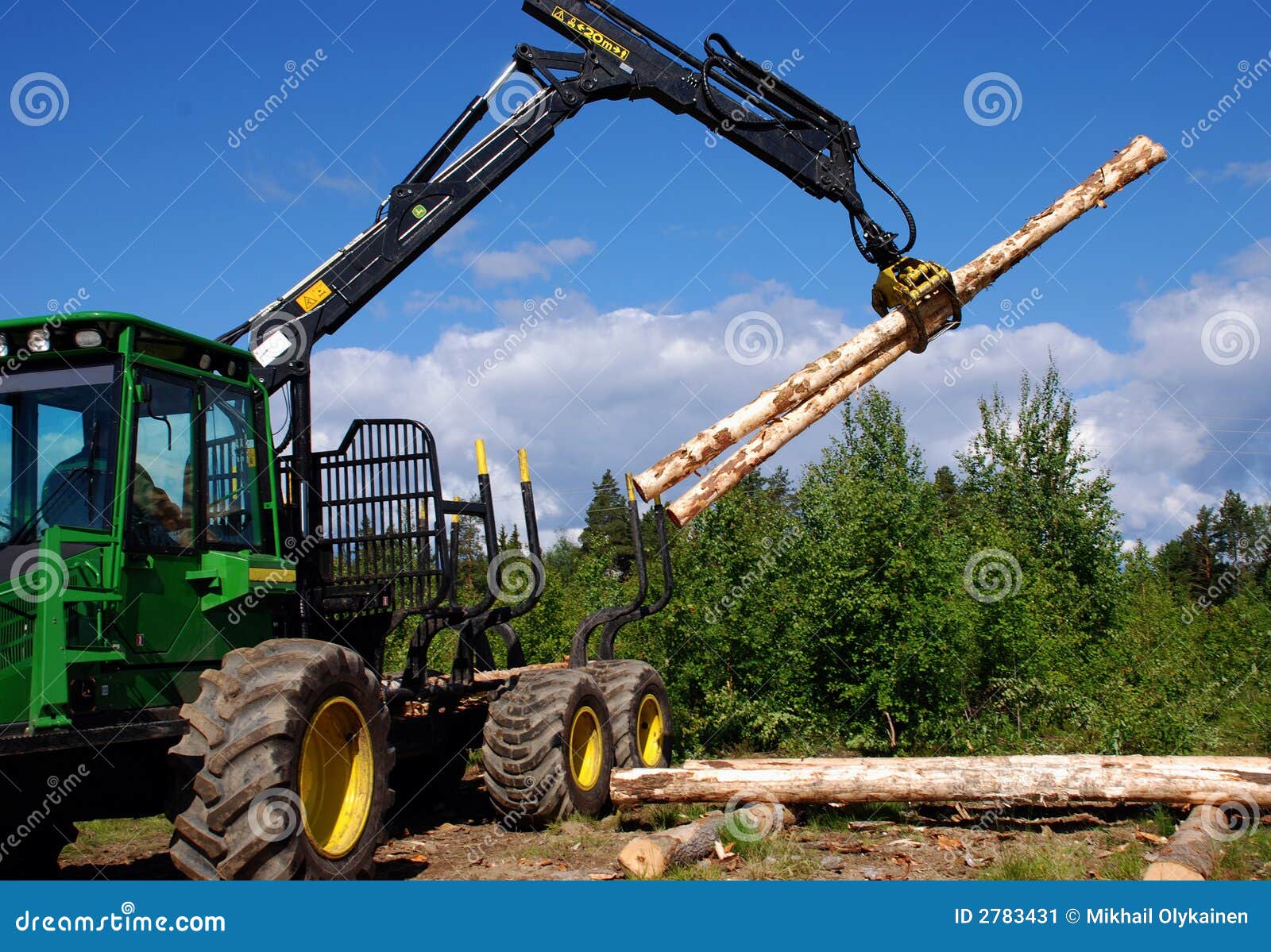

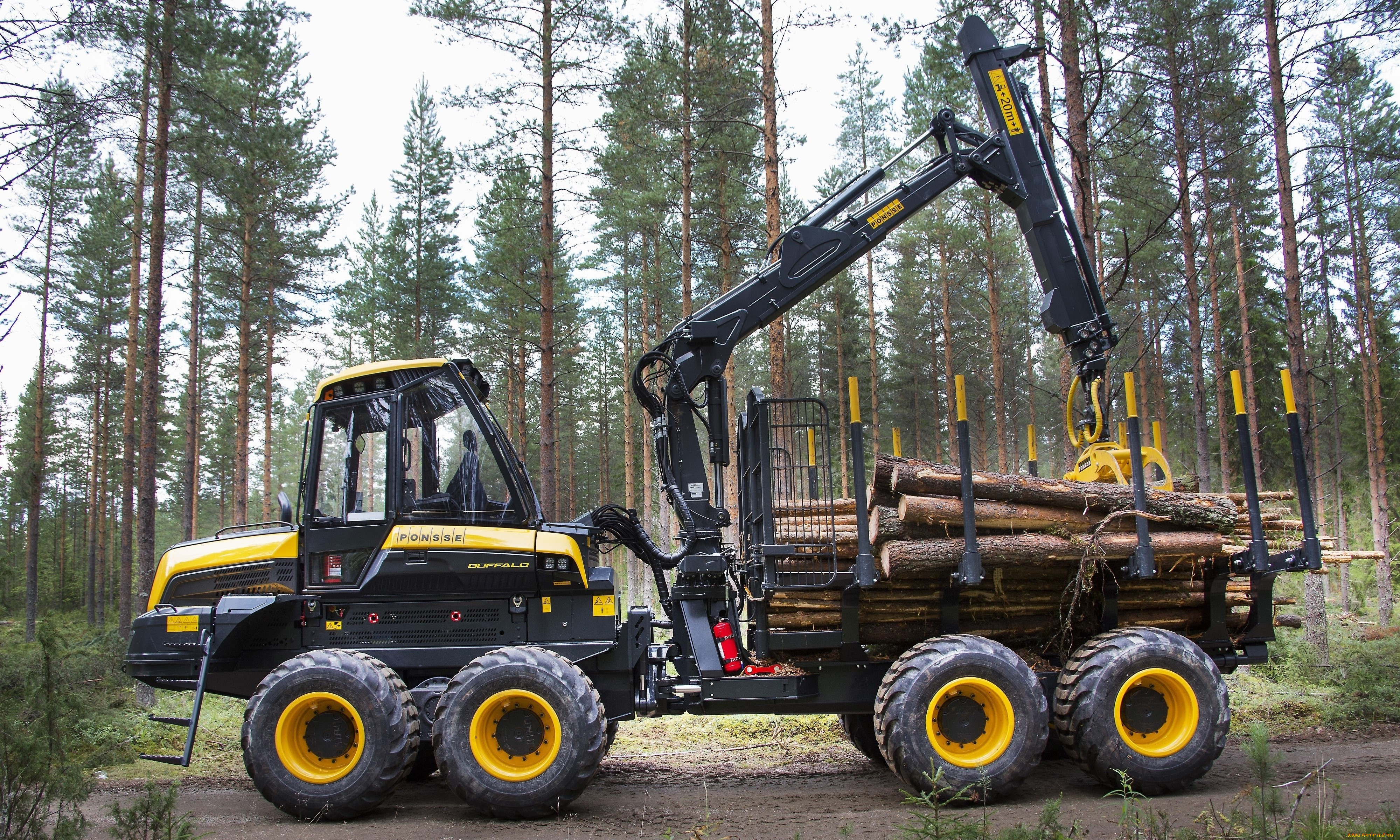

Погрузчики леса манипуляторного типа LOGLIFT серии F, типы F96S, F108S, F118S, F125S, F140S, F251S, F281S, F82Z, F105Z, F125Z, F135Z, F140Z, F145Z, F150Z, F165Z, F265Z; JONSERED серии J, типы J1088S, J1188S, J2490S, J2850S 8426911009
Оборудование технологическое для лесозаготовки, лесобирж и лесосплава: погрузчики леса манипуляторного типа серии ЛВ-190 8427900002
Оборудование технологическое для лесозаготовки, лесобирж и лесосплава: погрузчик леса манипуляторного типа, манипулятор ЛВ-184А, 842790000

Технические особенности и виды погрузчиков

Одним из самых распространенных и нужных устройств является погрузчик. Это специальное транспортное средство, которое служит для поднятия, транспортировки и складирования разных грузов, с помощью вил или других приспособлений. Они используются в различных сферах нашей жизни. К примеру, рынок складской техники очень быстро развивается, и Россия не является исключением, из-за того что с каждым годом увеличивается количество заводов, складов, терминалов, где без них не обойтись. Погрузчики для перемещения леса и пиломатериалов это отдельная категория, без которой невозможно осуществлять транспортировку леса в вагоны и машины. Строительно-монтажные работы так же нуждаются в такой технике для проведения земляных работ, планировке площадок, погрузке сыпучих материалов [4].

Существует огромное количество и разновидностей погрузчиков, основным критерием различия является деление машин по типу потребляемого топлива. Автопогрузчики применяют в основном горючее топлива или газ, но бывает техника, работающая на электричестве. В ней вместо двигателя внутреннего сгорания приводит в движение все системы электрическая силовая установка, питаемая от аккумуляторной батареи.

Рис. Погрузчик

Рассмотрим дизельные погрузчики. Эти погрузчики являются самыми популярными в мире, потому что дизельные двигатели очень мощные, экономичные, неприхотливые. Ресурс их работы намного больше, чем у конкурентов. Они могут работать на разных покрытиях и в любых условиях, даже в неблагоприятных в отличии от погрузчиков с электрическим двигателем. Главный их недостаток – это выбросы вредных веществ в окружающую среду.

Следующими на очереди стоят бензиновые двигатели, это очень спорный вопрос на спецтехнике, потому что они имеют те же недостатки, что и дизельные. Но они также имеют и преимущества, куда же без них. А это конечно же цена, она намного меньше, чем у дизельных. Еще к их плюсам можно отнести не такую прихотливость к качеству топлива.

Газовые двигатели так же применяются на данной технике. Самым важным и основным плюсом этих погрузчиков это экологичность. На большинстве складов и производств это может быть решающим аргументом при выборе. Еще газовое топливо довольно дешево, что скажется при долгой эксплуатации [4].

Но самое главное различие между ними является принцип их работы. Существует два типа действия погрузчиков: периодический и непрерывный. В свою очередь они делятся на более узкие типы, которые мы рассмотрим ниже.

И начнем мы с вилочного агрегата, он поднимает, перемещает, разгружает грузы в виде поддонов в складских условиях. Этот погрузчик использует разное навесное оборудование: устройства бокового смещения, вилочного захвата, позиционера, захвата для бочек и рулонов.

Следующий вид – это ковшовые погрузчики. Главным рабочим органом в этой технике является ковш. Его подъем, наполнение и поворот происходит при движении машины. Технику с ковшом применяют для погрузки и разгрузки грунта и сыпучих материалов, для уборки снега.

Не только вилочные агрегаты используются при работе на складах. Платформенный погрузчик тому подтверждение. Это разновидность складского оборудования для подъема, перемещения и опускания грузов. Где груз размещаются на специальной платформе.

Еже одним интересным представителем в данной классификации является погрузчик-манипулятор. Транспортное средство, которое служит для изменения пространственного положения грузов. Рабочим органом выступает крановая стрела, она выполняет операции по перемещению объектов в процессе ремонтно-восстановительных и монтажно-демонтажных работ.

Эти машины используются даже в сельском хозяйстве и самый явный пример – это погрузчик-копновоз. Машина, оснащенная специальным приспособлением для захвата и перемещения уплотненных куч сена или соломы. Используется в местах их заготовки и просушки.

Так же существуют устройства непрерывного действия, которые служат для транспортировки сыпучих и штучных грузов, их называют ленточными погрузчиками.

Скребковый агрегат – специальная техника со специальным оборудованием в виде нагребающих лап с дисками. Она притягивает к себе груз (сыпучий материал, снег), продвигает его в заднюю часть машины и сбрасывает в специальную емкость.

Еще одна область применения погрузчиков – это уборка снега. Такая техника называется роторным погрузчиком. Так же он служит для погрузочно-разгрузочных работ, используется для сыпучих и мелкоштучных грузов. Роторное колесо является рабочим органом.

И последний тип – это шнековый. Спецтехника, имеющая вращающийся вал. Применяется для погрузки и разгрузки сыпучих материалов. Забор грузов идет небольшими порциями, но непрерывно [2].

Погрузчики не только очень полезная техника, но и многозадачная, благодаря большому спектру навесного оборудования.

И первыми представителями являются виброкатки, траншейные ковши, разрезающие асфальт фрезы, они применяются для дорожных и ремонтных работ.

Вторые это снегоочистители и щетки, которые служат для очистки территории от снега и мусора.

Третьи это экскаваторы, ковши и отвала, они в свою очередь используются для строительных работ.

Четвертые это гидромолот и гидробур, служат для бурения и демонтажа бетонных конструкций.

В последней (пятой) категории большое количество представителей, я в свою очередь перечислю лишь некоторых захваты для негабаритных грузов, бочек, блоков, рулонов, поворотные приспособления, кран-балка. Они предназначены для расширения погрузочных возможностей [1, 3].

Суммируя все, что сказано выше, погрузчики зарекомендовали себя с очень хорошей стороны на мировом рынке. Они имеют ряд преимуществ перед аналогами или конкурентами в совершаемой работе. Раньше в городских условиях применяли бульдозеры, но на их смену пришли погрузчики. Еще есть отличный пример, для погрузки сыпучих грузов использовали экскаваторы, но погрузчик намного эффективнее, так как при одинаковой массе имеют больший объем ковша. Не удивительно, что с каждым годом увеличивается количество произведенной технике, а также улучшается качество ремонта уже существующей.
