Кальмар фото погрузчик: Обзорная статья погрузчиков Kalmar. Фото техники, описание компании и погрузчиков.
Технические характеристики, фото и видео погрузчиков Кальмар (Kalmar): вилочные, штабелеры, ричстакеры
Сложно найти страну, где не нашли бы применение погрузчики, ричстакеры, штабелеры и другая техника для работы по перемещению тяжелых грузов такого производителя, как Kalmar. Погрузка и разгрузка контейнеров, их штабелирование, работа с грузами на разнообразных промышленных предприятиях и в строительстве, в портах и грузовых терминалах – везде найдется применение этим машинам, а надежность, производительность и удобство использования– фирменная черта изготовителя.
Содержание
- 1 Погрузчики Кальмар (Kalmar)
- 2 Ричстакеры
- 2.1 Особенности
- 2.2 Технические характеристики
- 3 Вилочные погрузчики
- 3.
1 Особенности
- 3.2 Технические характеристики
- 3.
- 4 Штабелеры
- 4.1 Особенности
- 4.2 Технические характеристики
- 5 Погрузчики контейнеров
- 5.1 Особенности
- 5.2 Технические характеристики
Погрузчики Кальмар (Kalmar)
Компания занимается производством разнообразных машин, таких, как ричстакеры, штабелеры, вилочные погрузчики уже более 100 лет. Ее продукция давно признана как необыкновенно надежная, производительная техника.
Компания использует силовые агрегаты, трансмиссии, другие узлы производства известных и давно зарекомендовавших себя компаний, таких, как Volvo, Perkins, Cummins, ZFи других.
Проектируя гидравлическую систему своих изделий, компания придерживается философии, что для достижения максимальной надежности необходимо максимально уменьшить число соединений, муфт, переходников и т.п.
При разработке кабины оператора компания Kalmar руководствуется тремя принципами: хорошая обзорность, эргономичность и комфорт.
В своих моделях Kalmar использует 3 вида кабин:
- Spirit Delta. Одна из лучших кабин, эргономичная, с большой площадью остекления. Переднее, заднее и верхнее стекло оснащены стеклоочистителями. В кабине предусмотрено достаточно места для установки необходимого в работе дополнительного оборудования.
- Spirit Delta Space. Дальнейшее развитие предыдущей кабины, в которой предусмотрена возможность поворота кресла оператора в нужную сторону, причем руль, органы управления рабочим инструментом, установленные на специальной платформе, поворачиваются вместе с креслом.
- Flex Cab/Flex Guard. Альтернативный подход к конструированию кабины. Flex Cab позволяет легко демонтировать все или часть панелей, превращая кабину в открытую. Flex Guard, наоборот, изначально открытая, и имеет только каркас, на который навешиваются двери, окна и т.
На свою технику компания устанавливает электронную систему собственной разработки, контролирующую работу всех узлов и систем машины. Устанавливаемый на приборной панели дисплей отображает необходимую информацию. Интерфейс прост, для того, чтобы выводимые на экран данные были понятны всем, сведено к минимуму использование текстовой информации и максимально используются цифровые данные и пиктограммы.
Ричстакеры
Под брендом «Kalmar» выпускается большое количество погрузчиков (ричстакеров), предназначенных для обработки контейнеров в портах и на железнодорожных станциях, для работ на промышленных предприятиях. Модели позволяют оперировать контейнерами, расположенными в несколько рядов, а также осуществлять их погрузку или разгрузку с железнодорожных платформ, расположенных на 2-х параллельных путях.
Особенности
Покупателям предлагаются 2 серии ричстакеров:
- 10-тонные DRF 100.
В эту серию входят 2 модели, главное различие которых – в длине стрелы: модель S6 имеет двухсекционную стрелу, длины которой хватает на установку 6 стандартных контейнеров в штабель, в модели S8 использована трехсекционная стрела, способная устанавливать 8 контейнеров. Эта серия, в первую очередь, рассчитана на работу с пустыми контейнерами.
- 42-45-тонные. Большое количество моделей предлагаются в двух модификациях: «L» — упрощенная модель, ориентированная на повседневную эксплуатацию, и «S» — отличающаяся большей грузоподъемностью, высокой скоростью подъема/опускания груза и большим числом доступных опций.
Все машины отличаются высокой маневренностью, установленный поворотный спредер позволяет осуществить захват контейнера под любым углом, а также транспортировать, удерживая его продольно, что позволяет без труда проезжать по узким проходам, через ворота, заезжать в ангары.
Условия работы водителя комфортны, кондиционированная кабина виброизолирована от корпуса машины, защищена от проникновения излишнего шума, переднее, заднее и верхнее стекла имеют стеклоочистители.
Технические характеристики
Технические характеристики ричстакеров кальмар табл. 1:
Модель | DRF 100-54S6 | DRF 100-54S8 | DRF 420-60S5L | DRF 450-65S5L |
Двигатель | VolvoTAD760VE/ Cummins QSB 6.7 |
Cummins QSМ11 | ||
Мощность, л.с. | 245(180)/223(164) | 305(224) | ||
Крутящий момент, Нм | 1100/949 | 1575 | ||
Трансмиссия | Dana-TE17000 | Dana-32418 | ||
Макс. грузоподъемность 1-й/2-й/3-й ряд, т | 10/9/5.5 | 10/8/4.5 | 42/25/11 | 45/30/15 |
Макс.![]() |
18700/16200 | 24150/21150 | 18150/15100 | |
Скорость подъема, мм/с | 380 | 370 | 210 | |
Масса, кг | 39000 | 40300 | 64500 | 67700 |
Технические характеристики ричстакеров кальмар табл. 2:
Модель | DRF 420-65S5 | DRF 450-65S6Х | DRF 450-70S5Х | DRF 450-75S5ХS |
Двигатель | VolvoTAD1250VE/Cummins QSМ11 | |||
Мощность, л.с. | ||||
Крутящий момент, Нм | 1760/1830 | |||
Трансмиссия | Dana-15.7TE32418 | |||
Макс. грузоподъемность 1-й/2-й/3-й ряд, т | 42/28/14 | 45/38/21 | 45/41/23 | 45/45/26 |
Макс.![]() |
18150/15100 | 19350/16300 | 18200/15100 | 18400/15200 |
Скорость подъема, мм/с | 420 | |||
Масса, кг | 66500 | 77500 | 77800 | 82100 |

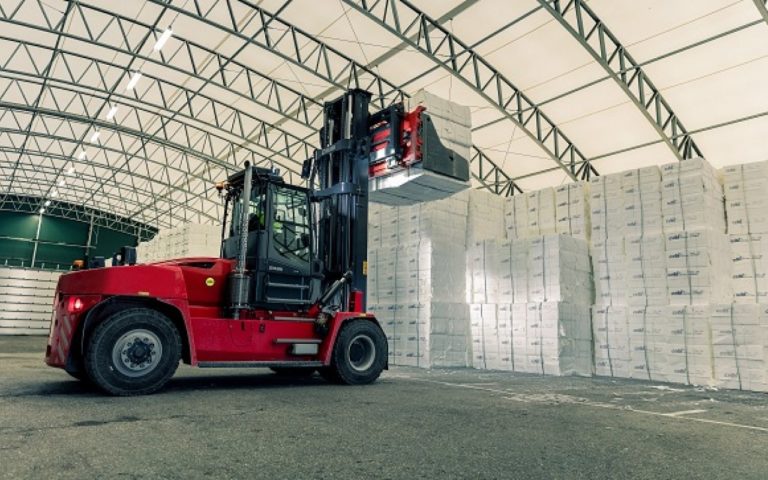

Вилочные погрузчики
Kalmar выпускает как легкие погрузчики для работы с грузами от 6 тонн, так и тяжелые модели, оперирующие грузами весом в десятки тонн.
Особенности
Во всех моделях используются двигатели с пониженными шумностью, потреблением топлива, вредными выбросами выхлопных газов. Высокая надежность и долговечность достигается тем, что при разработке компания строит погрузчик из нескольких крупных узлов, например, двигатель, трансмиссия, тормоза представляют собой такой единый узел, причем к экономичности двигателя относятся с особым вниманием.
Многие модели позволяют устанавливать различные кабины, а также дооснащать технику большим количеством разнообразного допоборудования.
Модели вилочных погрузчиков малой грузоподъемности могут выпускаться в модификациях «HM» с использованием гидростатической трансмиссии с механическим управлением или «HE» — в данном случае управление электронное.
Модели грузоподъемностью 20-25 т имеют модификации с низким расположением«LB». Модели грузоподъемностью 37-45 т могут быть в модификации с высоко расположенной кабиной «CS».
Технические характеристики
Характеристики вилочных погрузчиков малой грузоподъемности табл.1:
Модель | DCE 60-6 | DCE 70-6 | DCE 75-6 | DCE 80-6 | DCE 80-9 | DCE 90-6L |
Двигатель | Perkins 1104D-E44T/Perkins1106D-E66TA | |||||
Мощность, л.![]() |
101(74.5)/121(89) | |||||
Крутящий момент, Нм | 420/545 | |||||
Трансмиссия | ZF/2WG-94 | |||||
Грузоподъемность, кг | 6000 | 7000 | 7500 | 8000 | 8000 | 9000 |
Высота подъема, мм | 3500 | |||||
Колесная база, мм | 2450 | 2600 | 2800 | |||
Скорость передвижения, км/ч | 24 | 23 | 22 | |||
Скорость подъема груза, мм/с | 300/350 | |||||
Радиус разворота, мм | 3300 | 3500 | 3700 | |||
Масса, кг | 8900 | 9600 | 10400 | 10800 | 11700 | 11300 |
Характеристики вилочных погрузчиков средней грузоподъемности табл. 1:
Модель |
DCE 90-6 | DCE 120-6 | DCE 120-12 | DCE 150-6 |
Двигатель | Volvo TAD660VE/Volvo TAD760VE/Cummins QSB6.7(129)/ Cummins QSB6.7(164) | |||
Мощность, л.с. (кВт) | 200(147)/-/173(129)/- | 200(147)/246(181)/173(129)/223(164) | ||
Крутящий момент, Нм | 800/-/799/- | 800/1050/799/949 | ||
Трансмиссия | Dana TE-13000 | Dana TE-13000/ZF-3WG161/ Dana TE-17000 | ||
Грузоподъемность, кг | 9000 | 12000 | 15000 | |
Высота подъема, мм | 5000 | |||
Колесная база, мм | 2750 | 3000 | 3500 | 3250 |
Скорость передвижения, км/ч | 29/31 | 29/28/31 | 29/29/32 | |
Скорость подъема груза, мм/с | 450 | 350 | ||
Радиус разворота, мм | 3950 | 4180 | 4785 | 4360 |
Масса | 15200 | 16200 | 19700 | 19800 |
Характеристики вилочных погрузчиков средней грузоподъемности табл. 2:
Модель | DCE 160-6 | DCE 160-9 | DCE 160-12 | DCE 180-6 |
Двигатель | Volvo TAD660VE/Volvo TAD760VE/Cummins QSB6.7(129)/ Cummins QSB6.7(164) | |||
Мощность, л.с. (кВт) | 200(147)/246(181)/173(129)/223(164) | |||
Крутящий момент, Нм | 800/1050/799/949 | |||
Трансмиссия | Dana TE-13000/ZF-3WG161/ Dana TE-17000 | |||
Грузоподъемность, кг | 16000 | 18000 | ||
Высота подъема, мм | 5000 | |||
Колесная база, мм | 3500 | 3750 | 3250 | |
Скорость передвижения, км/ч | 29/29/32 | |||
Скорость подъема груза, мм/с | 350 | |||
Радиус разворота, мм | 4785 | 5175 | 4360 | 4360 |
Масса | 19200 | 20600 | 22400 | 21100 |
Характеристики вилочных погрузчиков большой грузоподъемности табл. 1:
Модель | DCD200-12 | DCD250-12 | DCF300-12 |
Двигатель | Volvo TAD750VE)/ Cummins QSB6.7 | Volvo TAD760VE/Cummins QSB6.7 | |
Мощность, л.с. (кВт) | 246(181)/264(194) | 246(181)/264(194) | |
Крутящий момент, Нм | 1050/990 | 1100/990 | |
Трансмиссия | Dana TE-17000 | ||
Грузоподъемность, кг | 20000 | 25000 | 30000 |
Высота подъема, мм | 5000 | 5000 | 5000 |
Колесная база, мм | 4000 | 4250 | 4500 |
Скорость передвижения, км/ч | 27 | 26 | 27,5 |
Скорость подъема груза, мм/с | 300 | 250 | 180 |
Радиус разворота, мм | 5500 | 5800 | 6600 |
Масса, кг | 29800 | 32900 | 39600 |
Характеристики вилочных погрузчиков большой грузоподъемности табл. 2:
Модель | DCF370-12 | DCF420-12 | DCF500-12 | DCF520-12 |
Двигатель | Volvo TAD952VE/Volvo TAD1250VE/Cummins QSM11 | |||
Мощность, л.с. (кВт) | 343(252)/354(260)/355(261) | -/354(260)/355(261) | ||
Крутящий момент, Нм | 1735/1760/1830 | -/1760/1830 | ||
Трансмиссия | Dana TE-17000/Dana TE-32000 | |||
Грузоподъемность, кг | 37000 | 42000 | 50000 | 52000 |
Высота подъема, мм | 5000 | 5000 | 5000 | 5000 |
Колесная база, мм | 5000 | 5500 | 6000 | |
Скорость передвижения, км/ч | 25,5 | |||
Скорость подъема груза, мм/с | 180/270/250 | |||
Радиус разворота, мм | 6900 | 7400 | 8650 | |
Масса, кг | 50100 | 51900 | 61500 | 63000 |
