Характеристики фронтального погрузчика XCMG LW500FN. Обзор фронтального погрузчика (колесного) XCMG LW500FN

• 1. Масса, объем ковша, грузоподъемность
• 2. Двигатель XCMG LW500FN
• 3. Технические характеристики XCMG LW500FN
• 4. Управление, кабина
• 5. Габариты
• 6. Техническое обслуживание
• 7. Модификации
• 8. Аналоги
• 9. Видео

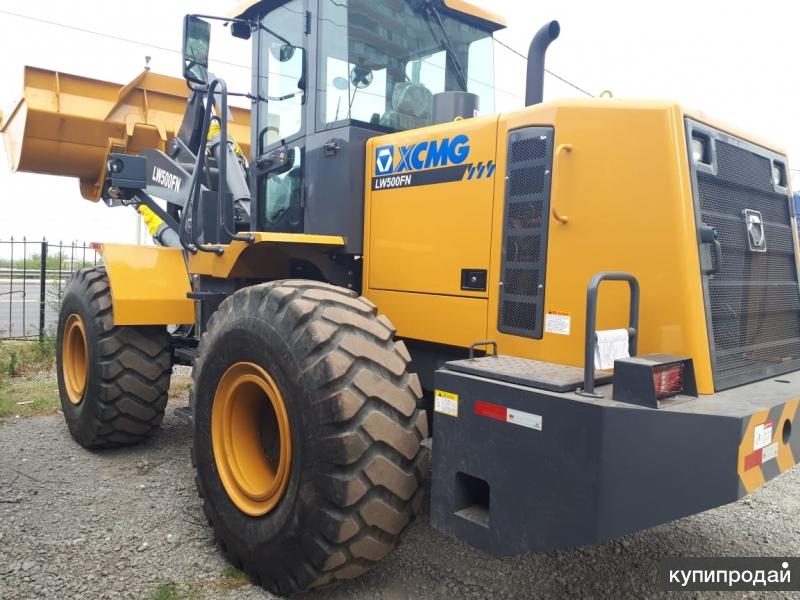

Источник фото: megat.ruФото XCMG LW500FN

Масса, объем ковша, грузоподъемность

В перечень предлагаемого производителем навесного оборудования входят ковши различного объема (стандартно устанавливается трехкубовый ковш), вилы, челюстной захват или отвал. Кроме этого, доступен ковш для боковой погрузки.

Эксплуатационная масса	16 700 кг
Грузоподъемность	5 000 кг
Объем ковша	3 куб.м

Двигатель XCMG LW500FN

На фронтальном погрузчике XCMG LW500FN установлен двигатель Weichai модели WD10G220E23. Мощность дизеля при 2 000 об/мин составляет 162 кВт (максимальное значение). Силовой агрегат сертифицирован в соответствии с требованиями стандарта Tier 2. Тип двигателя – вертикальный, рядный, четырехтактный. Традиционно присутствует прямой впрыск, охлаждение – водяное.

В качестве нормативных производителем указаны следующие значения расхода топлива и масла: 238 и 2 г/кВт*ч соответственно. Топливный бак вмещает до 230 литров горючего, масло в двигатель заливается в объеме 20 л.

Модель двигателя	Weichai WD10G220E23
Мощность	162 кВт

Технические характеристики XCMG LW500FN

Максимальное тяговое усилие, на которое способен фронтальный погрузчик XCMG LW500FN, составляет 110 кН. Вырывное усилие может достигать 175 кН.

Погрузчик комплектуется двумя ведущими мостами производства компании Meritor, США. Максимальный радиус поворота по крайним габаритам составляет 6 172 мм, угол шарнирного сочленения – 35 градусов, угол качания заднего моста – 12 градусов. Колесная база – 2 900 мм. Максимальный уклон, который способен преодолевать LW500FN, – 28 градусов. Размер шин – 23,5-25.

Источник фото: gkmakos.ruТехнические характеристики LW500FN позволяют выполнять загрузку бункеров

Скоростные характеристики модели следующие. При передвижении с одной рабочей площадки на другую машина способна разогнаться до 38 км/ч (третья передача). При перемещении назад доступно только две передачи, максимальное значение – 16,5 км/ч. Если же говорить о времени, которое отводится на выполнение рабочих операций, то полный рабочий цикл занимает 9,9 с. При этом на подъем стрелы отводится 5,5 с.

Заправочные емкости: масло в коробку заливается в объеме 45 л, рабочее гидравлическое масло – 200 л.

Производителем было отдано предпочтение гидромеханической трансмиссии с бесступенчатым переключением передач под нагрузкой. Сцепление установлено от компании ZF, тип сцепления – одноуровневое трехэлементное. Охлаждение выполняется посредством циркуляции масла.

Надежность конструкции обеспечивает изготовленная из стального листа задняя полурама, метод сварки – аргонно-дуговой. Капот также имеет стальной каркас.

Тяговое усилие	110 кН
Вырывное усилие	175 кН
Радиус разворота	6 172 мм
Скорость движения	38 км/ч

Управление, кабина

Как и в других моделях данного класса, для управления погрузчиком используются рычаги с механическим управлением. Джойстики доступны по спецзаказу. Тормозная система у фронтального погрузчика XCMG LW500FN – гидравлическая (на 4 колеса).

Источник фото: megat.ruФото XCMG LW500FN

Цилиндры фронтальной стрелы имеют размеры 160х850 мм, цилиндры наклона ковша -180х585 мм.

В базовой комплектации погрузчик поставляется с регулируемым креслом. Кондиционер предлагается в качестве дополнительной опции.

Габариты

Габаритная длина	8 000 мм
Габаритная ширина	3 016 мм
Габаритная высота	3 515 мм

Дополнительно отметим, что высота разгрузки материалов составляет чуть более 3 метров – 3 090 мм. Это позволяет выполнять как загрузку самосвалов, так и бункеров на производстве асфальтобетона.

Расстояние выгрузки достигает 1 130 мм, а глубина копания (предельное значение) – 80 мм.

Техническое обслуживание

Если сравнивать с ранее выпускавшейся версий фронтального погрузчика, то в LW500FN был упрощен доступ в моторный отсек (он осуществляется через широки боковые дверцы). Кроме этого, появилась заливная горловина смазочной системы коробки передач и съемные защитные кожухи тормозных суппортов. А чтобы измерить давление в гидромагистралях, присутствуют отводы с заглушками, выведенные под кабину.

Модификации

Производителем предлагаеются варианты XCMG LW500FN с рабочей базой увеличенной длины, а также со стрелой с более значительно высотой выгрузки.

Аналоги

Среди сходных по своим возможностям моделей можно назвать: Heli ZL50G, Heli ZL50E, YTO ZL50CX, YTO ZL50D-II, YTO ZL50F, XCMG LW520F, XCMG LW540F, XCMG LW521F, Jinzheng ZL50D, Jinzheng ZL50E.

Видео

Видео – с канала “Спецтехника из Китая”

Фронтальный погрузчик XCMG LW500FN

Фронтальный погрузчик XCMG LW500FN

• Описание
• Отзывы (0)

Масса – 16,5 тонн, грузоподъемность 5 тонн, двигатель Weichai (162kW), ковш – 3 куб.м., рабочий цикл -11 сек., управление – джойстик.

Рабочие характеристики

Габаритные размеры (мм)
Длина (при горизонтальном расположении ковша на земле)		8000
Ширина (между внешними точками колес)		2850
Ширина ковша		3016
Высота (до крыши кабины оператора)		3515
База		2960
Колея		2250
Минимальный дорожный просвет		520
Рабочие характеристики
Номинальная грузоподъемность, кг		5000
Вместимость ковша, м3		3,0
Эксплуатационная масса, кг.		16500
Скорости коробки передач, км/ч
1 передача переднего /заднего хода		0~11,5/0~16,5
2 передача переднего хода		0~38
Макc. тяговое усилие, кН		160
Макс. преодолеваемый подъем, 0		28
Макс. угол выгрузки, 0		45
Макс. высота выгрузки, мм		3100
Макс. расстояние выгрузки, мм.		1200
Угол выгрузки в любом положении, 0		45
Макс. сила подъема, кН		162
Макс. глубина копания, мм.		40 (дно ковша расположено на земле)
Время одного цикла работы, сек		11
Минимальный радиус поворота, мм, – по передним колесам – по ковшу		5950 6950
Угол поворота кузова, 0		35
Угол отклонения заднего моста, 0		±12
Двигатель
Модель		SC9D220G2B1		WD10G220E23
Номинальная мощность, кВт		162		162
Номинальная частота вращения. об\мин		2000		2000
Мак. крутящий момент, Нм		910		980
Трансмиссия
Гидротрансформатор
Тип		Двухконтурный
Коэффициент трансформации		4. 2
Тип охлаждения		Масляный
Входное давление,		0,45~0,55
Выходное давление, МПа		0,25~0,34
Коробка передач
Тип		Планетарная, с гидравлическим переключением передач
Число передач		2 передачи вперед, 1 передача назад
Рабочее давление насоса переключения передач, Мпа		1,1 ~ 1,5
Передний и задний мост
Тип		гипоидное зубчатое колесо, одноступенчатый редуктор
Бортовой редуктор		Прямозубый цилиндрический шестеренный планетарный привод
Способ крепления переднего моста		На раме
Способ крепления заднего моста		Шарнирно
Шины
Размеры шины		23,5~25
Давление воздуха, МПа: Передние колеса Задние колеса		0,39±0,1 0,33±0,1
Тормозная система
Ручной тормоз		Пружинный, напорное гибкое управление, внутренняя тормозная колодка
Ножной тормоз		Пневматические дисковые тормоза
Давление воздуха, КПа		784~833
Поворотная система
Тип		Гидравлическая
Макс. угол поворота, 0		35
Давление в системе, МПа		14
Рабочая гидравлическая система
Давление в системе, МПа		17,5
Электрическая система
Напряжение управления, В		24
Напряжение освещения, В		24
Item	Ковш стандартной компоновки		Угольный ковш
Емкость ковша	2. 7m³		4.0 m³
Ном. нагрузка	4.5t		4.5t
Высота разгрузки	3710mm		3650mm
Расстояние разгрузки	1180mm		1300mm
Габаритные размеры	8870×3000×3350		8870×3000×3465

Пока нет отзывов

Оставить отзыв

Все поля обязательны к заполнению

Перед публикацией отзывы проходят модерацию

5-тонный колесный погрузчик LW500FN | Колесный погрузчик XCMG на продажу

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

ПОИСКИ МЕСТНЫХ АГЕНТОВ

Имя *

Номер *

Электронная почта *

Какой продукт вы ищете*

* Обязательные поля

Являетесь ли вы местным торговцем с существующими клиентами в строительной, горнодобывающей или сельскохозяйственной отраслях в вашей стране?
Пожалуйста, выберитеДаНет

Готовы ли вы работать с нами, чтобы помочь своим клиентам приобрести качественное оборудование из Китая?
Пожалуйста, выберитеДаНет

Название компании*

Веб-сайт *

Контактное лицо*

Электронная почта *

Номер телефона *

Сообщение*

* Обязательные поля

Товар успешно добавлен в корзину.

5-тонный колесный погрузчик – LW500FN | XCMG

Запросить БЕСПЛАТНОЕ предложение

• Технические характеристики
• Описание
• отзывов

Товар		Спецификация	Блок
Номинальная рабочая нагрузка		5000	кг
Емкость ковша		2,5~4,5	м??
Вес машины		16900	кг
Высота разгрузки при максимальном подъеме		3150~3560	мм
Вылет при максимальном подъеме		1100~1190	мм
Колесная база		2960	мм
Протектор		2250	мм
Высота петли при максимальной высоте подъема		4112	мм
Рабочая высота (полностью поднятая)		5510	мм
Максимальное усилие отрыва		170	кН
Таймер гидравлического цикла		6	с
Общее время гидравлического цикла		10,5	с
Мин. радиус поворота по шинам		5950	мм
Угол сочленения		35	??
Преодолеваемый подъем		28	??
Размер шин		23,5-25-16ПР
Габаритные размеры машины Д??Ш??В		7910??3016??3515	мм
Модель		ВП10Г220Е21
Номинальная мощность		162	кВт/об/мин
Топливный бак		250	л
Гидравлический бак		210	л
Скорость движения	???-шестерня (F/R)	13/18	км/ч
	???-шестерня(F/R)	40	км/ч
Нет дополнительной информации о содержании образцов, обновлении структуры продукта и параметров конфигурации. Возможны некоторые различия между книгами образцов и материальными объектами. Пожалуйста, обратите внимание.

Подробнее

Колесный погрузчик LW500FN грузоподъемностью 5 тонн — это колесный погрузчик XCMG, а также высокопроизводительное и высококачественное транспортное средство, отвечающее отраслевым стандартам для колесных погрузчиков. LW500FN — новейший продукт кросс-поколения, разработанный XCMG на основе глобальных технологических ресурсов. Новые разработки, ориентированные на потребности клиентов, повышают эффективность инженерного строительства, складов заполнителя и логистики угля. В этой модели используется уникальный сверхмощный привод и детали, повышающие и без того высокую грузоподъемность. Другие характеристики, например, следующие:

• Высокий крутящий момент и эффективная приводная цепь
• В передней раме используется коробчатая конструкция для большей грузоподъемности ящика
• Шарнирные соединения повышают грузоподъемность и устойчивость
• Короткая колесная база и радиус поворота повышают мобильность и гибкость колесного погрузчика
• Эргономичная кабина для большего комфорта при работе

Прочность и надежность колесного погрузчика

Новая модель колесного погрузчика XCMG LW500FN оснащена двигателем, соответствующим требованиям China-II по выбросам, в котором используется технология низкой скорости и низкого расхода топлива. В сочетании с высокой мощностью и крутящим моментом колесного погрузчика это обеспечивает наиболее эффективное использование мощности колесного погрузчика.

Колесный погрузчик Высокая энергоэффективность и эффективность

Колесный погрузчик LW500FN, продаваемый XCMG, является лидером в области энергосбережения в отрасли и обладает следующими характеристиками:

• Запатентованная энергосберегающая трансмиссия и преобразователь крутящего момента для тяжелых условий эксплуатации
• Приводной вал в соответствии со спецификациями DIN и SAE
• Усовершенствованная конструкция, обеспечивающая более эффективную пропускную способность трансмиссии

Безопасность и комфорт колесного погрузчика

Колесный погрузчик XCMG модели LW500FN продается с кабиной с полным обзором, что подчеркивает важность высокой безопасности и комфорта при работе. Сочетание технологии и инструментов колесного погрузчика делает операции и техническое обслуживание более удобными. Все переключатели, приборы и предупреждающие индикаторы хорошо интегрированы в кабину. Просторная кабина колесного погрузчика также включает в себя все новые цифровые функции VDO. Рулевое управление также стало более плавным и простым в использовании и настройке.
