Автопогрузчик 4014м технические характеристики: Львовский автопогрузчик АП-4014
Львовский автопогрузчик АП-4014
Автопогрузчик ЛЗА АП-4014 имеет высокую скорость
передвижения и скорость подъема груза.
Автопогрузчик оснащен карбюраторным двигателем ГАЗ-52-04 мощностью 55,2 кВт (75 л. с.) с частотой вращения вала 2800 об/мин и механической трансмиссией, а также рулевым управлением с гидроусилителем, рабочими тормозами с гидроприводом, стояночным — с механическим приводом на трансмиссию.
Силовой установкой в погрузчиках являются автомобильные двигатели ГАЗ-51 со сцеплением и коробкой передач, а также ряд других автомобильных деталей.
Основными узлами львовских автопогрузчиков АП-4014 и АП-4014М являются механизм обратного хода, карданные валы, рамы шасси, гидроусилители, грузоподъемник, гидрораспределители, цилиндры подъема груза, наклона и грузозахватного механизма.
Застекленная и отапливаемая кабина и сиденье водителя выполнены в соответствии с требованиями эргономики. Машина может работать на открытых площадях с твердым покрытием при температурах от —40 до 40 °С.
Каретка грузоподъемного механизма приспособлена к установке различных видов навесного оборудования, что обеспечивает универсальность работы автопогрузчика.
Эту модель широко применяют для погрузочно-разгрузочных работ с пакетированными и непакети-рованными грузами на грузовых дворах и складах железнодорожных станций, в морских и речных портах, на промышленных предприятиях и стройплощадках.
Шасси представляет собой объемную сварную раму из стальных листов и прокатных элементов.
К передним балкам рамы приварены опорные кронштейны грузоподъемника, сзади на болтах установлен бампер, служащий также противовесом.
Ходовая часть содержит передний мост с четырьмя установленными попарно ведущими колесами и задний мост с двумя управляемыми колесами.
Грузоподъемник двухрамный. Двигатель расположен позади.
Кабина водителя — сварная, одноместная, установлена на резиновых амортизаторах и прикреплена к раме болтами в четырех точках.
Ветровые стекла и заднее окно снабжены электрическими стеклоочистителями. В металлическом полу предусмотрены люки для обслуживания трансмиссии.
Сиденье водителя амортизированное. Его можно перемещать в наиболее удобное положение.
Для обогрева кабина оборудована отопителем. На погрузчиках АП-4014М водяным, а 4014 — бензиновым типа 015В, работающим на том же горючем, что и двигатель. Кабина имеет вентилятор и зеркало заднего вида.
Колонка рулевого управления и сиденье водителя на автопогрузчике ЛЗА 4014 для улучшения обзора расположены ближе к его продольной оси.
Гидрораспределитель установлен в передней части кабины, а на автопогрузчиках АП-4014Д — справа от места водителя.
Для улучшения доступа к двигателю при его обслуживании капот выполнен двустворчатым в отличие от цельного на автопогрузчиках 4014.
Двигатель прикреплен к раме в четырех точках через резиновые подушки.
Редукционный клапан расположен в крышке насоса и предохраняет систему смазки от перегрузки при запуске холодного двигателя.
Перепускной клапан установлен в крыше фильтра грубой очистки и выключает фильтр при загрязнении фильтрующего элемента (в этом случае в систему поступает нефильтрованное масло).
Предохранительный клапан включен в трубопровод масляного радиатора и прекращает циркуляцию масла в системе при давлении менее 98 кПа.
Вентиляция картера двигателя принудительная вследствие разрежения, создаваемого в воздухоочистителе и картере.
Степень сжатия горючей смеси двигателя ГАЗ-52-04 на автопогрузчиках АП-4014М — 7,2 на погрузчиках АП-4014 — 6,7, применяемое топливо соответственно бензин А-76 и А-72.
В трансмиссии ходовой части использованы готовые автомобильные агрегаты и специально разработанный механизм обратного хода. Он собран в отдельном картере.
Ведущий вал МОХ вращается постоянно при работающем двигателе, ведомый вал при движении вперед приводится во вращение непосредственно от ведущего вала, а при обратном ходе через промежуточную шестерню, установленную на роликовом подшипнике на неподвижной оси.
Рукоятка включения переднего или заднего хода должна всегда находиться в одном из крайних положений.
Стояночный тормоз, приводимый в действие вручную, является центральным и расположен между коробкой передач и МОХ.
Колесная база погрузчика модели 41306 составляет 2600 мм, ширина передней колеи -1790 мм, задней – 1480 мм. В нижней точке грузоподъемного механизма дорожный просвет равен 200 мм.
Технические характеристики львовских погрузчиков АП-4014 ЛЗА
Угол наклона грузоподъемника:
– 1 градус вперед;
– 10 градусов назад.
Габаритная длина погрузчика с вилами – 9000 мм.
Высота по защитной крыше – 2430 мм.
Высота подъема крюка – 7200 мм.
Высота при опущенном грузоподъемнике – 3400 мм.
Высота при поднятой стреле – 7600 мм.
Центр тяжести груза – 600 мм.
Габаритная ширина – 2350 мм.
Наружный минимальный радиус разворота – 4200 мм.
Скорость движения (с/без нагрузки) – 25 км/ч.
Скорость подъема:
– 330 мм/с с нагрузкой;
– 360 мм/с без нагрузки.
Скорость опускания (с/без нагрузки) – 360 мм/с.
Преодолеваемый уклон составляет не менее – 16%.
Погрузчик имеет механическую трансмиссию.
________________________________________________________________________________
Отгрузка запчастей на львовские погрузчики 4014, 40814, 40810, 4081, 41030 производится во все города России: Кемерово, Екатеринбург, Челябинск, Новосибирск, Улан-Удэ, Киров, Пермь, Красноярск, Иркутск, Омск, Барнаул, Томск, Братск, Тюмень, Лысьва, Новокузнецк, Миасс, Серов, Чита, Берёзовский, Междуреченск, Нижний Тагил, Бийск, Минусинск, Сатка, Курган, Новый Уренгой, Норильск, Ноябрьск, Октябрьский, Оренбург, Орск, Прокопьевск, Прохладный, Псков, Рубцовск, Рыбинск, Рязань, Салават, Саранск, Сарапул, Северодвинск, Сибай, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Таганрог, Тамбов, Тобольск, Усть-Илимск, Ухта, Хабаровск, Ханты-Мансийск, Чистополь, Чусовой, Шадринск, Шахты, Шелехов, Электросталь, Элиста, Энгельс, Якутск, Вологда, Нижний Новгород, Санкт-Петербург, Белгород, Орёл, Казань, Ростов-на-Дону, Воронеж, Брянск, Краснодар, Саратов, Мурманск, Тула, Ногинск, Волгоград, Иваново, Пенза, Чебоксары, Волжский, Ярославль, Сыктывкар, Ижевск, Самара, Махачкала, Волжск, Йошкар-Ола, Сокол, Уфа, Архангельск, Тверь, Подольск, Ульяновск, Смоленск, Тольятти, Владикавказ, Петрозаводск, Курск, Владимир, Череповец, Набережные Челны и др.Автопогрузчик Львов АП-4014 ЛЗА и его технические параметры
Техническая характеристика и габариты погрузчика Львов 4014 ЛЗА
Двигатель ГАЗ-52, ГАЗ-51
Тип – карбюраторный., 4-тактный, 6-цилиндровый, нижнеклапанный
Диаметр цилиндра и ход поршня, мм – 82X110
Рабочий объем, л – 3,48
Степень сжатия – 6,7
Порядок работы цилиндров – 1-5-3-6-2-4
Макс, мощность, л. с. (кВт – 75 (55,2)
Макс, крутящий момент, об/мин кг/см (Нм) – 21(205,9) при 1600-1800 об/мин
Карбюратор – К 126И
Напряжение в сети электрооборудования, В – 12
Аккумуляторная батарея – 6СТ-75
Прерыватель-распределитель – Р20
Катушка зажигания – Б115
Свечи зажигания – А11
Генератор – Г250
Реле регулятор – РР362
Стартер – СТ230-Б4
Трансмиссия АП-4014
Сцепление погрузчика 4014 – однодисковое, сухое с периферийными пружинами и демпферным устройством, модели ГАЗ-52/ГАЗ-51
Привод выключения сцепления – механический, от ножной педали
Коробка передач КПП – механическая, четырехступенчатая, двухходовая без синхронизатора (задняя передача не используется), модели ГАЗ-52/ГАЗ-51
Переключение передач – качающимся рычагом
Механизм обратного хода (МОХ) – одноходовой с цилиндрическими прямозубыми шестернями
Передаточные числа:
при движении вперед – 1,43
при движении назад – 1,76
Переключение передач – рычажное
Карданная передача – два карданных вала открытого типа с карданными шарнирами на игольчатых подшипниках
Ведущий (передний) мост – модель ЗИЛ-130, доработанный по тормозам
Главная передача – двойная, состоит из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен
Передаточное число главной передачи – 6,32
Несущая система, мосты, подвеска, колеса и шины.
Рама автопогрузчика 4014 – коробчатая, сварная
Подвеска переднего (ведущего) моста – жесткая, мост крепится к раме-шасси болтами
Управляемый мост (подвеска рулевая) – балансирный
Полный ход колеса в вертикальной плоскости, мм – 150±15
Схождение колес (по ободьям), мм – 0±5
Максимальный угол поворота левого колеса вправо и правого колеса влево, C° – 75±1
Колеса – дисковые со съемными бортовыми и замочными кольцами, крепятся гайками на шпильках
Число колес:
на переднем мосту – 4
на задней оси – 2
Профиль обода колеса:
– переднего – 178-508 (7,0-20)
– заднего – 127-381 (5,00Р-15)
Шины – пневматические камерные
Обозначения шин:
передних колес – 240-508 (8,25-20)
задних колес – 240-381 (8,25-15)
Число слоев в шинах передних и задних колес – 14
Модель шин:
передних колес – М-149
задних колес – ЛФ-268
Рекомендуемое давление в шинах, кПа (кгс/см²)
передних колес – 640 (6,5)
задних колес – 590 (6,0)

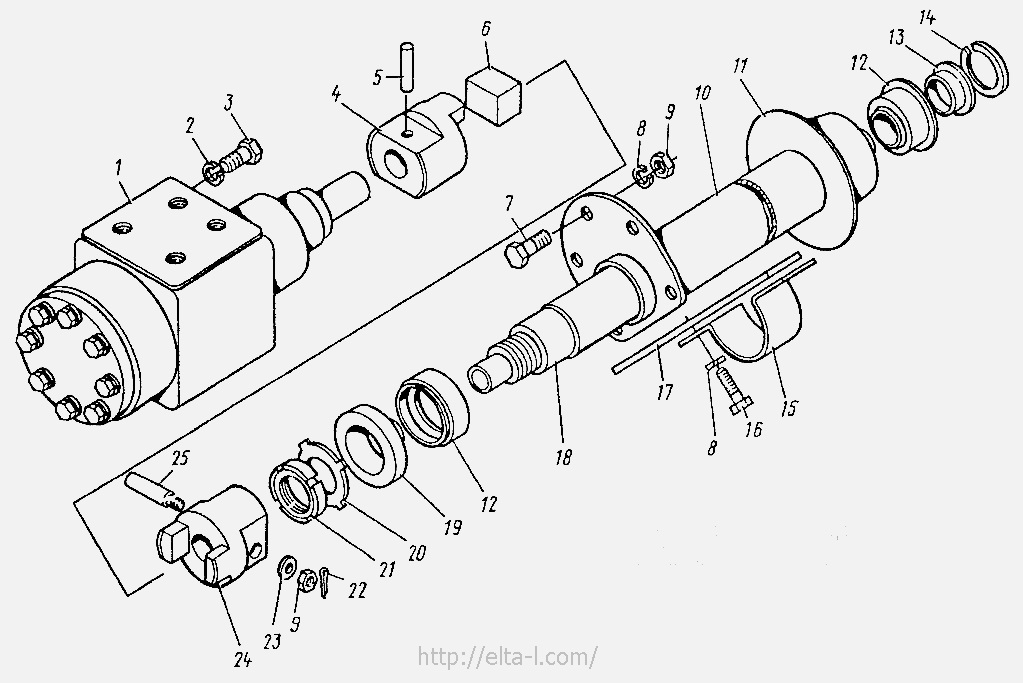

Рулевое управление автопогрузчика Львов 4014 ЛЗА
Управление гидростатическим рулевым механизмом – тип гидростат ХУ-145 со встроенным в гидросистему клапаном (порционер), направляющий жидкость к гидроцилиндру руля.
Гидроцилиндр рулевого управления автопогрузчика 4014
тип – плунжерный двухстороннего действия
диаметр поршня, мм – 63
диаметр штока, мм – 28
ход штока, мм – 280
Гидравлические насосы
Насос НШ-71 (подъем/наклон)
тип – шестеренный
направление вращения – левое
подача, дм³/мин (л/мин) – 71
частота вращения, с-1 (об/мин) – 1920
Насос НШ-32 (рулевое управление)
тип – шестеренный
направление вращения – правое
подача, дм³/мин (л/мин) – 32
частота вращения, с-1 (об/мин) – 2200
Тормоза автопогрузчика 4014
Рабочий тормоз – барабанный с внутренними колодками, действует только на ведущие (передние) колеса; зазор между накладками колодок и тормозными барабанами; регулируется автоматически.
Привод тормозных колодок – гидравлический
Стояночный тормоз – трансмиссионый барабанный с внутренними колодками
Модель – ЗИЛ-130
Привод колодок – механический
Грузоподъемный механизм
Грузоподъемник – телескопический, КПД – 0,92
Гидрораспределитель – РХ80 / 3Р80 трехсекционный, или 2Р80 двухсекционный
Давление в гидросистеме, на которое отрегулирован предохранительный клапан распределителя, МПа (кгс/см²) – 12,5±0,5 (125±5)
Гидроцилиндр подъема стрелы:
число гидроцилиндров – 1
тип – плунжерный, одностороннего действия
диаметр штока (плунжера) – 125 мм
ход плунжера, мм
– для высоты подъема Н=4,5м – 2220
– для высоты подъема Н=3,3м – 1620
Гидроцилиндр наклона стрелы:
число гидроцилиндров – 2
тип – поршневой, двухстороннего действия
диаметр поршня, мм – 110
диаметр штока, мм – 40
ход поршня, мм – 110
Бак гидравлический – сварной, общий для систем привода цилиндров грузоподъемника и гидроусислителя руля с воздушным и заливным фильтрами.
Гидропроводы – нагнетательная линия высокого давления; всасывающая и сливная – стальные трубки и шланги низкого давления
Масса поднимаемого груза (грузоподъемность) при высоте подъема, кг:
до 3300 мм – 5000
свыше 3300 мм – 4000
Расстояние центра массы груза от передних вертикальных стенок вилочных подхватов, мм – 600
Высота подъема от грунта вилочных подхватов и ковша, мм – 3300
Масса погрузчика 4014, кг – 6350
Осевые массы снаряженного автопогрузчика 4014, кг
передняя – 2790
задняя – 3465
Габариты, мм
длина без рабочего приспособления (без вил) – 3900
длина с рабочим приспособлением (с вилами) – 5100
ширина – 2350
Высота по грузоподъемнику при опущенных вилах, мм – 2650
База, мм – 2300
Колея колес, мм
передних – 1790
задних – 1480
Радиус поворота по наружному габариту, мм – 3550+100
Дорожный просвет под грузоподъемником, мм не менее – 200
Углы наклона рамы грузоподъемника:
вперед – 3°-1°
назад не менее – 12°
Свободный подъем каретки (без изменения высоты грузоподъемника), мм – 260
Наибольшая скорость передвижения с грузом, км/ч, не менее – 23
Скорость подъема с грузом и без груза, м/с, не менее 0,45±0,05
Преодолеваемый уклон, % не менее – 16
Высота 3300 мм на грузоподъемниках с высотой подъема Н=4500 мм достигается при совмещении нижнего торца стоек внутренней рамы с метками наружней рамы грузоподъемника.
Распределение нагрузки на опорную площадку от массы машины дано при вертикальном положении рам грузоподъемника.
Допустимое отклонение массы – ±3%
Скорость движения с грузом выбирается водителем, исходя из обстановки (установленных ограничений и интенсивности движения) на площадке, состояния покрытия площадки и погодных условий, а также условий безопасности при оперировании с грузом.
Параметры львовских погрузчиков АП-4014 ЛЗА со сменными приспособлениями
Масса поднимаемого груза (грузоподъемность), согласно отметкам на консольной стреле, кг
Высота подъема H=3,3м
1 – 1500
2 – 2500
3 – 3000
4 – 4000 1500
Высота подъема H=4,5м
1 – 1000
2 – 1500
3 – 2000
4 – 3000
Высота подъема от грунта, мм
крюка стрелы – 4315
ковша – 5515
Расстояние от крюка стрелы до грунта (минимальное), мм – 1075
Габаритные размеры, мм
длина со стрелой – 6090
длина с ковшовым захватом – 5365
Вместимость ковша, м³ – 0,57
