Погрузчик экскаватор JCB 4CX и 4CX Super

    Содержимое:
  1. Достоинства экскаваторов погрузчиков 4CX
  2. Особенности рулевого управления и коробки передач
  3. Гидравлическая система погрузчиков
  4. Кабина оператора погрузчиков JCB
  5. Шины для экскаваторов погрузчиков JCB

Компания JCВ - один из мировых лидеров по выпуску строительной техники. Погрузчик экскаватор JCB 4CX является тем универсальным транспортным средством, которое просто незаменимо при выполнении всех видов погрузочно- разгрузочных, дорожных и строительных работ.

Благодаря большому выбору разного навесного оборудования, строительную технику JCB можно применять при проведении ландшафтных работ, мероприятий по устройству и ремонту дорожного полотна, копания траншей для прокладывания кабельных сетей и трубопроводов.

Достоинства экскаваторов погрузчиков 4CX


Компания JCB имеет полностью закрытый тип производства – все основные узлы (двигатель, трансмиссия, гидромоторы, шины) изготавливаются непосредственно на предприятии. Колёсный экскаватор погрузчик JCB 4CX имеет следующие достоинства:
  1. Электромеханическая система выравнивания угла поворота ковша дает возможность не просыпать груз при проведении разгрузочно-погрузочных работ.
  2. Технология TorqueLock, разработанная для увеличения основных характеристик строительной техники даете очень хорошие результаты. Благодаря ее применению скорость работы и радиус поворота стрелы возросла на 10%. Рабочая область увеличивается на 20 %.
  3. Глубина копания равняется размеру вылета стрелы. Предусмотрена функция автоматического возвращения ковша на исходную позицию.
  4. Установленная система компенсации колебаний SRS обеспечивает хорошую устойчивость и создает комфортные условия для работы оператора.
  5. Стрела может состоять как из отдельных рычагов, так иметь телескопическое строение.
  6. Вся строительная техника JCB подключена к системе безопасности JCB LiveLink, которая использует спутниковую систему слежения GPS. Это дает возможность в любой момент времени определить точное местонахождение любого транспортного средства компании.
  7. Передний и задний мост погрузчика экскаватора JCB 4CX комплектуются планетарными редукторами с пропорциональным крутящим моментом. Они характеризуются большой надежностью и длительным сроком работы.
  8. Четырёхцилиндровый двигатель с прямым впрыском дизельного топлива и турбо наддувом имеет объем 4.4 л. Он может выдать крутящий момент 1300 об/мин. При этом двигатель довольно экономный.
  9. Существует три варианта управления: полностью ручное управление, ЕasyControl (управление с елементами автоматики) и Advanced ЕasyControl (управление работой ковша производится в полуавтоматическом режиме). Это дает возможность человеку с любым минимальным опытом без проблем справится с управлением.

Особенности рулевого управления и коробки передач


Экскаваторы JCB 4CX 4WS SM имеют инновационное рулевое управление системы 4 WS, работающее в трех режимах:
  • Поворот только двух передних колес;
  • Поворот сразу четырех колес в разные стороны;
  • Поворот всех четырех колес в одном направлении.

Для переключения режимов работы рулевой системы на передней панели приборов установлен трехпозиционный переключатель. Диаметр разворота по краю ковша составляет 10,7 метра.Колёсный экскаватор погрузчик JCB 4CX Super может быть укомплектован двумя видами коробок передач:
  • Powershift – полуавтоматическая, имеет 4 передачи.
  • Autoshift – автоматическая, имеет 6 передач.

Коробка передач JCB Syncroshutle с передаточным числом 2, 54:1, имеет встроенный гидротрансформатор с электрическим управлением. Это дает возможность переключать передачи без остановки транспортного средства. Для переключения передач и реверса, служит переключатель, установленный на рулевой колонке. Большая величина крутящего момента при низких оборотах двигателя дает возможность быстрее ехать под гору.

Гидравлическая система погрузчиков


Гидравлическая система Орen Centre, которая состоит из трех гидравлических насосов, работающих со скоростью 1700об/мин, отличается высокой надежностью и экономичностью. Скорость прокачки гидравлической жидкости зависит от количества включенных моторов и составляет от 64 до 82 л/мин. При этом в системе создается давление 251 бар.

Специальный узел регулирования скорости и мощности гидросистемы HSC может отключать один гидронасос, когда осуществляются работы с небольшой нагрузкой на рабочие органы экскаватора. Это дает возможность снизить потребление топлива на 10 – 15%.

На модель JCB 4CX SiteMaster устанавливается дополнительный гидравлический контур, предназначенный для подключения дополнительного навесного оборудования:

  • Отбойного молотка;
  • Дренажного погружного насоса;
  • Циркуляционной плиты;
  • Гидравлической дрели.

Кабина оператора погрузчиков JCB


JCB 4CX погрузчик экскаватор имеет хорошо продуманную эргономичную кабину. Ее остекление составляет 6,4 кв. м, что обеспечивает хороший обзор при работе оператора. Сидение имеет несколько видов регулировок, позволяющих подобрать оптимальное положение. Для обеспечения комфортного температурного режима в кабине установлен кондиционер. Вся кабина отделана качественными шумопонижающими материалами.

Шины для экскаваторов погрузчиков JCB


Шины на экскаватор погрузчик JCB устанавливаются двух серий:
  • 16,9х28 12PR и 440/80xR28 серия Industrial;
  • 16,9х28 12PR и 500/70х R28 серия Traction.

Также можно использовать шины других производителей:
  • Michelin XMCL;
  • Power CL;
  • Goodyear IT520 и IT530.

Технические характеристики погрузчиков экскаваторов JCB:Основные технические характеристики экскаватора погрузчика JCB 4CX и его двух модификаций Super и JCB 4CX SiteMaster можно увидеть в таблице:

Параметр

JCB 4CX

JCB 4CX Super

JCB 4CX SiteMaster

Длина (габаритная), м

5,91

5,91

5,91

Ширина (колесная база), м

2,36 (2,22)

2,36 (2,22)

2,36 (2,22)

Высота (габаритная), м

3,54

3,90

3,93

Эксплуатационная масса (полный бак топлива и установленным ковшом шириной 610 мм), кг

7950

8130

8660

Мощность дизельного двигателя JCB, лс (кВт)

100 (74,2)

100 (74,2)

100 (74,2)

Коробка передач JCB Syncroshuttle полуавтоматическая (Powershift) и автоматическая (Autoshift), количество передач

4/6

4/6

4/6

Режим рулевого управления

4 WS

4 WS

4 WS

Статистическая нагрузка на передний и задний мост, кг

25000

25000

25000

Динамическая нагрузка на передний и задний мост, кг

12500

12500

12500

Геометрическая емкость переднего ковша, м³

1,1

1,3

1,2

Геометрическая емкость стандартного заднего ковша, м³

0,03 – 0,21

0,03 – 0,21

0,03 – 0,21

Глубина копания (втянутая/выдвинутая), м

4,32

4,98

4,32/5,53

Усилие отрыва ковша (максимальное), кг/с

3893

3713

3903

Усилие отрыва ковша с откидным днищем, кг/с

6228

6228

6228

Объем топливного бака, л

130

130

130

Максимальная скорость движения, км/ч

40

40

40


Строительная техника JCB благодаря своим эксплуатационным характеристикам, высокой надежностью и универсальностью давно уже завоевала популярность на всех континентах нашей планеты. Они отвечают все европейским нормам качества и безопасности, успешно прошли сертификацию в России.

stroy-plys.ru

Технические характеристики JCB 4CX Super. Экскаватор-Погрузчик.

Высота загрузки в сложенном состоянии4550 мм
Высота загрузки в разложенном состоянии4060 мм
Вылет при высотной загрузке в сложенном состоянии3430 мм
Вылет при высотной загрузке в разложенном состоянии4470 мм
Глубина копания в сложенном состоянии4980 мм
Глубина копания в разложенном состоянии6140 мм
Вылет от шарнирного соединения в сложенном состоянии6010 мм
Вылет от шарнирного соединения в разложенном состоянии7100 мм
Сила копания ковша в сложенном состоянии5375.5 кг
Сила копания ковша в разложенном состоянии
5375.5 кг
Нагрузка при максимальном подъеме в сложенном состоянии1556 кг
Нагрузка при максимальном подъеме в разложенном состоянии1199 кг

speceps.ru

Экскаватор-погрузчик JCB 4CX: технические характеристики, расход топлива


Строительные и земельные работы не могут обойтись без современной техники. Экскаваторы-погрузчики выполняют множество функций и значительно облегчают труд работников. Чтобы техника приносила пользу и работала без перебоев, необходимо выбирать качественные модели известных мировых производителей. Экскаватор-погрузчик JCB 4CX – отличный вариант для стандартных строительных функций.

Особенности экскаватора-погрузчика JCB 4CX

Большинство моделей JCB оснащено КПП-автоматом и 4 режимами скоростей для управления погрузчиком.

Экскаватор-погрузчик JCB 4CX – колесный трактор с набором дополнительной техники, необходимой для оптимизации проведения различных земляных, строительных, дорожных и разгрузочно-погрузочных работ. Особенностью погрузчика известной фирмы-производителя является функция синхронного поворота одной пары колес либо сразу двух. Рулевое управление имеет 3 основных режима и уникальный гидроусилитель.

Особенности двигателя

Одним из основных элементов экскаватора JCB 4CX является четырехцилиндровый двигатель с турбонаддувом и прямым впрыском топлива. Он оснащен функцией крутящего момента, способствующей сокращению расхода топлива и ускорению передвижения экскаватора в гору.

Кроме основного набора оборудования, в модели предусмотрена возможность оснащения дополнительными механизмами:

  • ударно-отбойными устройствами;
  • вилочными погрузчиками;
  • челюстными ковшами;
  • дорожными фрезами.

Подробные технические характеристики экскаваторов JCB

Характеристики двигателя экскаватора JCB 4CX:

  • объем цилиндров мотора составляет 4.4 литра;
  • диаметр каждого из них составляет 104 мм.

Двигатель ориентирован на стандарт «Stage III».По данным производителя, в устройстве двигателя все ориентировано на экономичность расхода топлива.

Центром электрической системы является аккумулятор, вырабатывающий ток вращения в течение 1 минуты.

Трансмиссия

Коробка передач погрузчика JCB 4CX синхронизирована. Существует два варианта ее установки: четырехскоростная и шестискоростная. В любом случае переключение скоростных режимов происходит без разрыва мощности. Активны передачи и при движении задним ходом. Четырехскоростная коробка оснащается стандартной комплектацией, а шестискоростная – считается инновационной разработкой и призвана повысить экономическую эффективность работы двигателя. Изменение скорости можно осуществлять плавно и на ходу за счет уникального переключателя на рулевой колонке.

Используемые технологии

Высокую эффективность экскаватора-погрузчика JCB 4CX обеспечивает гидросистема EcoDig, функционирующая на 3 насосах. Это позволяет снизить расход топлива и уменьшить износ узлов и уровня загрязнения от разрушающих озоновый слой выхлопных газов.

Производительность модели экскаватора в процессе движения значительно увеличивается за счет применения технологии EcoRoad. А для повышения экономичности техники используется разработанная специалистами компании технология Torque Lock.

Тормозная система

Система тормозов гидравлического типа оснащена саморегулируемыми тормозными дисками, размещенными в емкости с маслом. Привод агрегата использует общую гидросистему. За счет этого обеспечивается соответствие нажатия на педали и режима торможения. Привод управления экскаватора JCB 4CX тросового типа.

Технические характеристики

В паспорте экскаватора заявлены следующие габаритные размеры:

НаименованиеПоказатель
Длина, мм5910
Высота, мм2840
Ширина, мм2330
Дорожный просвет, мм340
Объем ковша, куб. м1,1
Расход топлива за 1 час работы, л.8
Объем топливного бака, л130
Колесная база, мм2220
Вес, т.8660

Кабина JCB 4CX

В экскаваторе предусмотрена удобная кабина с подогреваемым креслом и обшитая шумоизоляционным материалом. Для удобства управления в кабине предусмотрена ЖК-панель, отражающая данные о работе агрегата. При возникновении неполадок с горючим и рулевым управлением водитель получит сигнал и сможет устранить поломку.

Заднее стекло расположено таким образом, чтобы водитель мог видеть место работы ковша: траншею, дорогу либо площадку.

Модификации и аналоги JCB 4CX

Существует несколько вариаций модели погрузчика JCB 4CX:

  • 4CXEco, у которой мощный двигатель до 74 л. с.;
  • 4CX Super, отличающаяся увеличенным весом и глубиной копания;
  • 4CX SiteMaster с увеличенным объемом ковша.

Разница между моделями состоит не только в габаритных размерах, но и особенностями рабочих узлов.

Есть и колесная модель Bruder, оснащенная подвижным манипулятором и ковшом.

Аналогами экскаватора модели 4CX считаются следующие экскаваторы:

  • MST M544;
  • TARSUS 888;
  • KOMATSU 93 S5.

Экскаватор-погрузчик британского производства широко применяется в проведении дорожных работ, в частном и промышленном строительстве, и при осуществлении погрузочно-разгрузочных работ.

Уникальная комплектация погрузчика и применение современных систем для повышения производительности машины позволило экскаватору-погрузчику JCB 4CX приобрести большую популярность среди строителей.

Видео по теме: Экскаватор-погрузчик JCB 4CX


specnavigator.ru

Технические характеристики колесного экскаватора-погрузчика JCB 4CX

Экскаватор-погрузчик jcb 4cx – это самая крупная машина в модельной линейке экскаваторных погрузчиков производства компании JCB. Является колёсной техникой, собравшей в себя все передовые технологии, позволяющие ей иметь очень высокую рабочую эффективность при низких эксплуатационных расходах на топливо и высокой экологичностью. Мощный и максимально точный в действии, он пользуется популярностью у пользователей благодаря маневренности, удобства обслуживания и высокой надежности.

Область применения экскаватора-погрузчика JCB 4cx

JCB 4cx — экскаваторные погрузчики предназначаются для механизации различных землеройных, погрузочных и разгрузочных земельных работ.

С его помощью производят:

  • разработки грунта;
  • транспортировку грунтовой выемки в пределах строительного участка;
  • укладку в отвал либо уплотнение.

Все эти операции могут проводиться в рамках строительных, дорожно-строительных, коммунальных и ремонтных работ на постройке зданий, мостов, автомагистралей и т.п. С помощью этой спецмашины может производиться расчистка территории от мусора, снега и под последующее строительство.

Особенности

Экскаватор JCB 4cx визуально отличается от машин своего класса четырьмя колесами одинакового диаметра. Они позволяют ему двигаться по пересеченной местности и бездорожью намного эффективнее любой другой техники, относящейся к экскаваторам-погрузчикам.

Другие его особенности:

  • «тяжеловесность», то есть высокая грузоподъёмность и возможность справляться с большими объёмами работ;
  • полный привод на все 4 колеса;
  • широкий дорожный просвет, позволяющий преодолевать дорожные препятствия;
  • экономия топлива почти на 25%, достигаемая благодаря технологии блокировки гидротрансформатора;
  • при снижении оборотов двигателя у него резко снижаются выбросы углекислого газа;
  • машина оснащена контролем скорости гидравлики;
  • удобное наличие как фронтального погрузчика, так и стрелы;
  • возможность использования гидромолота как сменного навесного оборудования, что делает экскаватор универсальным.

При всей силе и прочих возможностях экскаватор очень компактен и имеет сравнительно небольшой вес, что повышает его мобильность и маневренность.

Технические характеристики

Технические характеристики машины зависят от модификационных особенностей модели. Например, вес колесного экскаватора-погрузчика JCB 4CX со стандартным ковшом, оснащенный фиксированной рукоятью, составляет 7900 кг. Та же модель с добавлением вил телескопической рукояти – это уже 8,6 тонн.

ПараметрЕд.измеренияВеличина
длинамм5910
ширина (по колее)мм2330
высотамм2840
вес (вместе с навеской)кг8660
мощность двигателял.с.71/94
максимально возможная скоростькм/час20
ковш (передний/задний)м31,1/0,48
стрелам5,5
высота разгрузким2,43

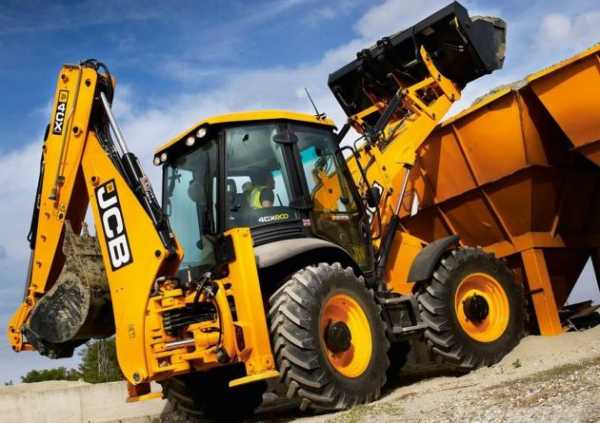

Фото экскаватора-погрузчика JCB 4C

ВАЖНО! Экскаватор обладает большой глубиной копания – 5,5 метров, и может использоваться как в поверхностных, так и траншейных землеройных работах.

Двигатель

На машине установлен четырехцилиндровый дизельный двигатель Stage II/III полной мощностью 74,2 л.с. с прямым впрыском горючего. Его конструкция и относительное расположений дают удобство беспрепятственного доступа к другим агрегатам и узлам для осмотра и обслуживания.

Воздушная охлаждающая система двигателя дополнена вентилятором, работающим под давлением 1 бар, что позволяет экскаватору чувствовать себя комфортно в жару и холод. Также двигатель оснащен турбонаддувом, имеет частоту вращения 2,2 тысячи об/мин, высоту хода поршня 132 мм, 4,4 л рабочего объёма. Экскаватор нетребователен к качеству горючего, так как его топливный фильтр состоит из сменных картриджей и дополнительного сепаратора, разделяющего дизельное топливо и воду.

Электрооборудование

JCB 4CX оборудован электросистемой с напряжением в бортовой сети 12 В, состоящей из:

  • генератора переменного тока, работающего с силой тока 95 А;
  • аккумуляторной батареи с ёмкостью 110 А/ч;
  • по 4 регулируемых передних и задних рабочих и 2-х галогеновых фары, а также сзади 2 фонаря,
    Щитка с плавким предохранителем;
  • тахометра;
  • датчиков и указателей уровня топлива и температуры жидкости, охлаждающей двигатель;
  • звуковую и световую сигнализацию, оповещающую об уровне заряда батареи аккумулятора, количестве масла и т.п.
Электросхема экскаватора-погрузчика JCB 4CX

Коробка передач

Погрузчики экскаваторные JCB 4CX в разных модификациях стандартно оснащены синхронизированной коробкой передач:

  • Четырехскоростной JCB Powershift, работающей на полуавтомате и обеспечивающей легкость управления и высочайшую производительность.
  • Шестискоростной JCB Autoshift для машин с повышенной производительностью при транспортировочных и погрузочно-разгрузочных работах.

Обе они спроектированы именно для экскаваторов-погрузчиков и рассчитаны на максимальную эффективность их работы.

Здесь плавное переключение передач прямо на ходу, легкое изменение скорости и направления даже в работе под нагрузкой.

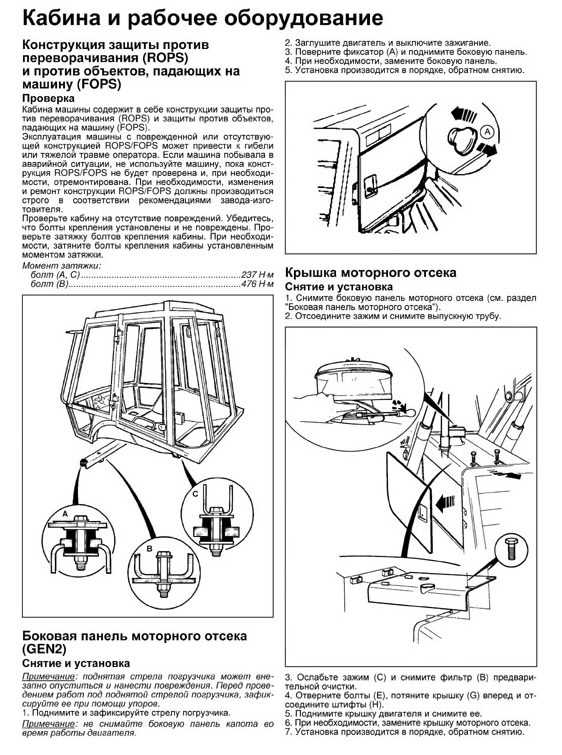

Кабина

Кабина у JCB 4CX имеет практически всё для удобства и безопасности работы оператора:

  • большая площадь оконно-дверного остекления даёт отличный обзор, что дополнительно увеличивает маневренность;
  • установленное на подвеске кресло регулируется по высоте;
  • система защиты оператора исключает травмы при опрокидывании экскаватора либо падении предметов;
  • открывающиеся окна позволяют проветривать кабину на ходу машины;
  • большая приборная панель и удобно расположенные рычаги дают максимальную точность управления;
  • с обеих сторон кабины предусмотрены большие двери;
  • оборудование включает ремень безопасности, зеркала заднего вида, управление двумя звуковыми сигналами – передним и задним, стеклоочистители и обдуватель окон с 3-мя скоростями;
  • шумоизоляция и кондиционирование добавляют комфорта.

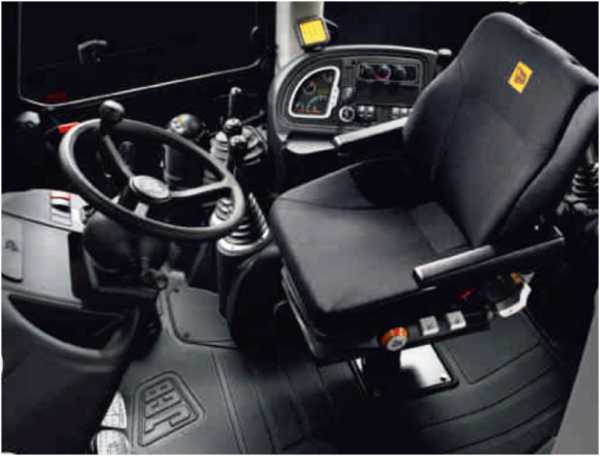

Кабина водителя

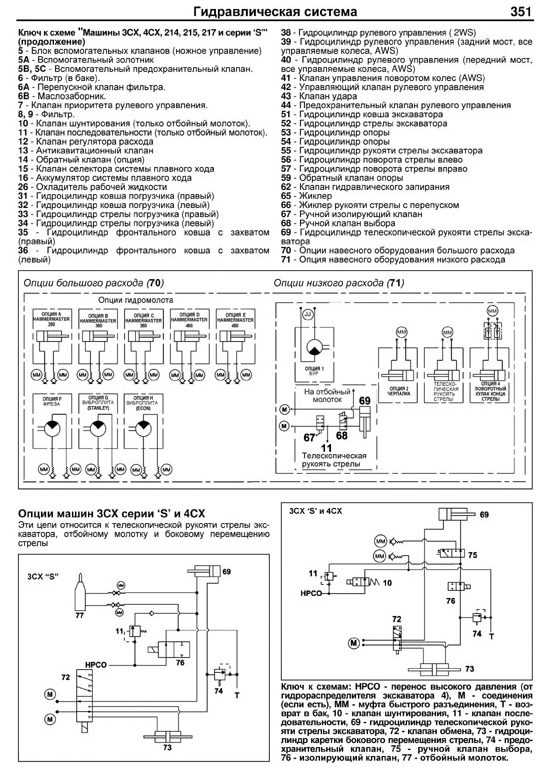

Гидросистема

Гидравлическая система имеет три шестеренных насоса и систему регулирования мощности и скоростей работы гидропривода. Может быть вида «Открытый центр» и «закрытый центр», которые отличаются давлением и высотой потока. Производительность насосов в разных модификациях системы составляет от 64-х до 165-ти л/мин.

Система даёт максимальную грузоподъёмность и силу отрыва на погрузочных вилах и ёмкостных ковшах объёмом 1-1,3 м3.

Технические усовершенствования, введенные именно JCB, это:

  • экскаваторная навеска, перемещаемая механизмом гидравлики;
  • интегрированные вилы;
  • компенсация колебаний в движении;
  • телескопическое удлинение рукояти;
  • регуляция движения подушек выносных опор и др.

При изменении условий копания и при включении 4-й передачи модулирующие клапаны могут сбрасывать автоматически 1 насос для улучшения производительности. Наличие же полнопоточного фильтра обеспечивает максимальную очистку рабочей жидкости от крупных частиц, по диаметру превышающих 10 микрон.

На видео характеристики и возможности экскаватора-погрузчика JCB 4CX:

allspectech.com

Экскаваторы-погрузчики JCB 4CX

Компания из Великобритании J C BAMFORD EXCAVATORS LIMITED поставляет на рынок специальных машин строительные механизмы и оборудование с 1945 г. Эффективностью, надежностью и экономичностью привлекает механизаторов экскаватор-погрузчик JBC 3CX. Учтя спрос покупателей компания предложила более производительную и мощную машину JBC 4CX.

Линейка экскаваторов-погрузчиков JCB

Фронт работ для JBC 4CX

JCB 4CX

Машина эффективно выполняет:

  • землеройные операции по формированию котлованов под фундаменты, копке канав, траншей, кюветов;
  • погрузку вынутых грунтов и строительных материалов в транспортные средства;
  • планировку площадок, распределение по их поверхности сыпучих материалов;
  • перевозку грузов по стройплощадке;
  • буксировку прицепов и грузов волоком.

При использовании дополнительного сменного оборудования вы без значительных вложений получаете:

  • машину-разрушитель отслуживших свой век зданий, сооружений, полотна дорог;
  • мобильную буровую установку;
  • буксир для прицепа;
  • вилочный погрузчик и т. д.

JBC 3CX и 4CX в чем отличия

Экскаватор-погрузчик 3CХ производится компанией JCB около 30 лет. Достаточно маневренная и многофункциональная машина в ходе выпуска несколько раз модернизировалась, современные модели полностью удовлетворяют экологическим стандартам, эффективны и надежны.

Требования к темпу проведения землеройных работ, новые технологии строительства выявили необходимость создания более мощного агрегата с увеличенными параметрами глубины копки, выгрузки грунтов в бурт или на платформы транспортных средств, планировочных работ на строительных площадках. В 1997 г. принято к производству новое семейство универсальных землеройных машин JBC 4CX.

Общая схема, узлы, агрегаты и системы, отработанные в ходе выпуска и эксплуатации 3СХ, применены для изделия с изменениями, которые потребовали возросшие вес и энергонасыщенность модели 4СХ. Глубина копания у базовой машины увеличена с 4,24 до 4,67 м, грузоподъемность возросла на 1300 кг, эксплуатационная масса стала больше на 650 кг.

Особенности устройства основных узлов и систем 4CX

Машина приобрела большую мощность и современный дизайн, оптимизированы:

  • работа исполнительных устройств для погрузки и экскавации,
  • органы управления,
  • рабочее место оператора.
Основные узлы: 01 — силовой агрегат; 0,2, 14 — кабина оператора; 03 — узлы трансмиссии; 0,4, 12 — пневмоколеса; 05- стрела экскаватора; 06 — шарнир рукояти; 07 — аутригер; 08 — рукоять стрелы; 09 — рама; 10 — стрела ковша; 11 — панель приборов; 13 — ковш погрузочный

Рама

В раму, сваренную из качественного стального профиля, интегрированы силовая установка и трансмиссионные узлы, что повысило жесткость конструкции и долговечность эксплуатации узла.

Силовой агрегат

Силовой агрегат Dieselmax

Силовой агрегат Dieselmax принадлежит к собственным разработкам компании и обеспечивает достаточный крутящий момент при невысоких оборотах для движения и работы исполнительных органов, включая совмещенные режимы. Четырехцилиндровый дизель работает по схеме прямого впрыска топлива в режиме 4 рабочих тактов. Мотор оборудуется системой турбонаддува с промежуточным охладителем воздуха.

Трансмиссия

Комплектуется коробкой-полуавтоматом Powershift с 4 режимами крутящего момента вперед и на реверс. Встроенный гидротрансформатор обеспечивает передачу мощности без разрывов потока, управляется электросхемой с переключением на панели приборов. По заказу покупателя на агрегат устанавливается коробка-автомат Autoshift на шесть режимов.

Задний и передний ведущие мосты

Задний и передний ведущие мосты выполнены по схеме планетарных устройств с дифференциалами, пропорционально передающими крутящий момент. Передний мост подвешен одноточечно и допускает вертикальной отклонение колес при переезде неровностей на угол +/- 16°. В качестве опции устанавливаются самоблокирующие дифференциалы повышенного трения, позволяющие избежать пробуксовки пневмоколес в начале движения.

Ходовая часть

Ходовая часть комплектуется равноразмерными пневмоколесами 16.9×28 10PR.

Системы управления направлением движения

Системы управления направлением движения полностью гидрофицированы и работают в трех режимах:

Режимы движения

Узел усиления руля работает в составе общей гидросистемы машины. Присутствует аварийный режим рулевого управления

Гидравлическая система

Гидравлическая система предлагается в исполнении:

  • для полуавтоматического и ручного управления Open Centre. В насосную установку собраны 3 шестеренчатых агрегата с общей производительностью по потоку 82 л/мин и напором 251 бар. Параметры системы регулируются узлом HSS с учетом величины нагрузок на исполнительных органах;
  • для автоматического выбора режимов работы гидравлики Closed Centre оборудованной насосными установками аксиального типа с производительностью 165 л/мин и давлением в системе 251 бар.

В обеих комплектациях на машину устанавливается отдельный контур гидравлики для подключения дополнительного оборудования, имеющего силовой гидропривод.

Управление исполнительными органами

Управление исполнительными органами предлагается покупателю машины в трех вариантах:

  • управление в ручную – механического типа, рычагом с переключателем выключения трансмиссии;
  • EasyControl – с оптимизацией параметров гидравлики рабочих органов, управляемых джойстиками;
  • Advanced EasyControl – полностью автоматизирован выбор параметров потока в гидросистеме, что повышает производительность агрегата, экономию горючего.

Комфорт в работе оператора обеспечивают панель системы мониторинга и джойстики управления, интегрированные в конструкцию кресла.

Исполнительное оборудование

Погрузочные ковши:

  • стандартный на объем 1, 1,1, 1,3 м3;
  • система «6 в 1» (копание, погрузка и выгрузка, профилирование, засыпка и захват) емкость 1, 1,2, 1,3 м3.

Экскаваторные ковшовые устройства:

  • стандартные на объем 0,04-0,30 м3;
  • для копания канав — 0,22 и 0,26 м3;
  • специализированные (глубокие, конические и др.).

Рукоять стрелы поставляется как фиксированного размера, так и выдвижная в телескопическом исполнении. Поворотная колонка экскаваторной стрелы оборудована узлом поперечного смещения, что позволяет снизить число перестановок машины.

Электронные системы управления и мониторинга

  1. TorqueLock — система фиксации момента кручения снижает расход топлива, увеличивает темп операций погрузочным ковшом на 10 %, рабочие радиус и площадь работ.
  2. SRS — амортизирует загруженный ковш погрузчика при движении по неровностям.
  3. Extradig и Powerslide повышают эффективность экскаваторных работ.
  4. EasyControl и Advanced EasyControl обеспечивает управление машиной джойстиками в режимах ISO+, SAE+ и JCB X.
  5. HSC — блок регулирования скорости потока гидравлики.
  6. JCB LiveLink — спутниковая система дистанционного мониторинга и предотвращения угона машины.

Технические характеристики JCB 4CX и его модификаций

ТТХ модификаций 4СХ

Эксплуатационные параметры JCB 4 СХ

4СХ — эксплуатационные параметры

Особенности модификаций JCB  4CX

Модели отличаются размерами, эксплуатационным весом, вместимостью ковшевых устройств, конструкцией рукояти стрелы.

JCB  4CX

JCB Sitemaster

Sitemaster — при аналогичных с базовой моделью размерах и весом, рукоять стрелы оборудована телескопическим механизмом выдвижения, что позволило увеличить глубину копания экскаваторным ковшом с 4,67 до 5,88 м. Высота выгрузки возросла с 3,84 до 4,73 м. На агрегат установлен вспомогательный контур гидравлики, допускающий подключение дополнительного оборудования (молотка отбойного, дорожной фрезы, насоса, дрели и т. д.).

JCB SUPER/SUPER Sitemaster

SUPER — вес машины в максимальной комплектации составляет 8,8 т. Увеличены габаритные размеры самого изделия, стреловых конструкций, вместимость ковшей. Агрегат разрабатывает грунт на глубине до 5,35 м. Помимо погрузочного ковша агрегат может быть оборудован вилами, ковшовым устройством «6 в 1».

SUPER Sitemaster — в конструкции модели объедены особенности двух агрегатов, добавлена выдвижная рукоять стрелы экскаватора, что увеличило глубину копания до 6,51 м. Передний ковш объемом 1,3 м3 повысил эффективность погрузочных работ. Механический узел угловой компенсации наклона ковшового устройства при подъеме стрелы исключил высыпание грунта при погрузочных работах.

JCB 4CX TURBO

4CX TURBO — армейская модификация машины 4CX SUPER. Предельно упрощено управление и обслуживание машины. Отличия от гражданской версии:

  • увеличенный моторесурс;
  • стойкость к высоким нагрузкам;
  • температурный стандарт -50 — +50 градусов.

JCB 4CX14

4CX14 — машина с приводом на заднюю ось. Габарит по длине увеличен до 7,37 м. Оснащенность и комплектация соответствует базовому изделию 4СХ.

JCB 4CXP21

4CXP21 — агрегат выпускался в 2002-2010 г. г. в рамках проекта модификации №21. Ходовые, эксплуатационные характеристики аналогичны базовой версии машины. Оснащение кабины оператора включает системы FOPS/ROPS, обеспечивающие безопасность при переворачивании и падении предметов. Остекление, светотехника дают полный обзор рабочей зоны. Положение кресла устанавливается оператором, органы управления расположены в соответствии с требованиями эргономики.

Кабина управления JCB 4CXP21 SW

Это важно! Механизаторы отмечают маневренность, многофункциональность, надежность 4СХ. Владельцы — высокую остаточную стоимость на рынке спецтехники после многолетней эксплуатации в тяжелых условиях.

Видео: 6 способов применения экскаватора-погрузчика JCB

stroyteh.pro

Экскаватор-погрузчик JCB 4CX | Спецтехника

Экскаватор-погрузчик JCB 4CX — мощный и производительный представитель безупречной линейки JCB. В новом 4СХ воплотились все достижения инженеров компании. Повышенная топливная эффективность и увеличенная мощность сделали машину пригодной для любых условий эксплуатации и экономичной при любых обстоятельствах.

Экскаватор-погрузчик JCB 4CX: технические характеристики

По заявлению производителя, модель 4СХ является самой мощной в линейке экскаваторов-погрузчиков JCB. Производитель постарался создать максимально экономичную и эффективную машину для работы в различных условиях. Экскаватор-погрузчик выпускается в модификациях 4CX ECO SUPER и 4CX ECO SUPER SITEMASTER. Модели различаются набором оборудования и типами гидравлических систем. Различия в габаритах и производительности незначительные.

Двигатель

В экскаваторе 4СХ используется собственный силовой агрегат JCB EcoMAX T4i с номинальной мощностью 100 л.с./74,2 кВт. Двигатель выдает максимальный крутящий момент 440 Нм/1300 об/мин. Объем двигателя — 4,4 л. Мотор оснащается турбиной, а в некоторых модификациях интеркулером. Количество цилиндров — 4. Номинальная частота вращения коленчатого вала — 2200 об/мин.

Помимо турбины двигатель оснащается системой прямого впрыска топлива и системой холодного пуска в качестве опции. Мотор охлаждается водяной системой с ременным приводом.

Трансмиссия

Экскаватор оснащается полуавтоматической трансмиссией Powershift с режимом рулевого управления 2WS. На каждой передаче устанавливается синхронизатор. Система переключения передач работает на сервоприводе. Каждая передача выдает максимально возможную скорость без потери производительности экскаватора.

Опционально машина может оснащаться трансмиссией Autoshift с 6 передачами, три из которых переключаются автоматически. Стандартная трансмиссия обеспечивает быстрое переключение без потери мощности и крутящего момента в любых условиях, включая подъемы и склоны. Так обеспечивается производительность экскаватора на уровне колесного погрузчика.

Трансмиссия Powershift имеет 4 передачи вперед и такое же количество назад. Опциональная система Autoshift обеспечивает 6 передач вперед и 4 назад. Максимальная скорость движения любой модификации экскаватора 38,1 км/ч.

Задний и передний мосты машины рассчитаны на статическую нагрузку 25 000 кг и динамическую нагрузку 12 500 кг. Опционально может устанавливаться дифференциал повышенного трения. Система рулевого управления — гидростатическая.

Гидравлическая система

Экскаватор JCB 4CX может оснащаться насосами с открытым и закрытым центром. Насосы открытого типа (шестеренные насосы) с ручной системой управления имеют максимальную производительность 82 л/мин. Насос открытого типа с системой управления EasyControl обеспечивает аналогичную производительность системы.

Насосы закрытого типа (поршневые насосы) при максимальном количестве оборотов 2200 в минуту обеспечивают производительность 165 л/мин. Максимальное давление в гидросистеме 251 бар.

Рабочее оборудование и производительность экскаватора-погрузчика JCB 4CX

Производитель предлагает широкий спектр навесного оборудования для работы машины в режиме экскаватора и в режиме погрузчика. В качестве погрузчика JCB 4CX может использовать вилы и ковши общего назначения объемом от 1 до 1,19 м3.

Номинальная грузоподъемность погрузчика устанавливается в пределах 4378-4638 кг. При этом усилие отрыва составит 6227-6590 кгс на ковше и 5730-5936 кгс на рукояти. Усилие зажима челюсти — 2945 кгс.

В стандартной комплектации высота выгрузки погрузчика составит 2,69 м. Загрузка поверх бортов может производиться на высоте 3,21 м. Максимальная глубина копания — 0,14 м. Если использовать опциональный ковш «шесть в одном», глубина копания увеличивается до 0,19 м.

В режиме экскаватора 4СХ обеспечивает глубину копания от 4,32 до 6,5 м. Высота погрузки может достигать 5 м, а рабочая высота — 6,5 м. Усилие отрыва на ковше экскаватора составит 6047 кгс. Усилие отрыва на рукояти достигает 3893 кгс. Максимальная грузоподъемность — 1733 кг. В качестве навесного оборудования экскаватора может использоваться стандартный ковш, ковши с глубоким профилем, специальные ковши для рытья траншей и трапециевидные ковши.

Габаритные размеры JCB 4CX

В стандартной модификации экскаватор-погрузчик имеет длину 5,91 м. Колесная база машины составляет 2,22 м. Дорожный просвет под стабилизаторами равняется 340 мм, под стрелой 500 мм. Ширина экскаватора по задней раме — 2,36 м. Ширина стандартного ковша — 2,33 м. Опциональный ковш «шест в одном» имеет ширину 2,44 м. Высота машины по крыше кабины составляет 3 м. Полная высота — 3,54 м.

Применение экскаваторов-погрузчиков JCB 4CX

Экскаватор-погрузчик-погрузчик с мощным мотором и производительной гидронавесной системой JCB 4CX находит применение в различных областях промышленности и строительства. С различными видами опционального рабочего оборудования машина может быть использована для:

  • погрузочно-разгрузочных работ
  • землеройных работ
  • коммунального и дорожного строительства
  • жилищного и дорожного строительства
  • разработки карьеров и рыхления скалистых пород, а также их последующей погрузки и вывоза

Экскаваторы-погрузчики JCB 4CX могут успешно применяться для прокладки трубопроводов и рытья траншей на любых строительных объектах. Машины адаптированы к различным климатическим условиям и способны выдерживать самые суровые эксплуатационные условия.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Характеристики экскаватора-погрузчика JCB 4CX

_______________________________________________________________________________________

Эксплуатационная масса экскаватора-погрузчика JCB 4CX (Джисиби) с полным топливным баком и экскаваторным ковшом шириной 610 мм

JCB 4CX – 7950 кг, 4CX Super - 8130 кг (Ковш и фиксированная рукоять)

JCB 4CX – 8660 кг, JCB 4CX Super - 8880 кг (Ковш, вилы и телескопическая рукоять)

Рулевая система экскаватора-погрузчика JCB 4CX (Джисиби) полностью гидрофицированная. В случае остановки двигателя работает аварийная система рулевого управления.

Предусмотрены три режима рулевого управления: поворот двух колес, поворот четырех колес в противоположные стороны и поворот четырех колес в одну сторону. Режимы управления можно выбрать с помощью трехпозиционного переключателя на передней панели.

Характеристики рулевого управления JCB 4CX

Управление мостами - Рулевое

Поворот руля от упора до упора, м – 2,75

Диметр поворота по внешним колесам (без торможения), м – 9,1

Диаметр поворота по краю ковша (без торможения), м – 10,7

Диметр поворота по внешним колесам (с торможением), м – 8,0

Диаметр поворота по краю ковша (с торможением), м – 9,5

Двигатель экскаватора-погрузчика JCB 4CX

Конструкция и расположение двигателя JCB 4CX обеспечивают беспрепятственный доступ ко всем узлам и агрегатам при проведении ежедневных проверок и проведении регламентных технических обслуживаний.

Тип топлива - Дизельное

Топливный фильтр - Сменные картриджи плюс сепаратор для отделения воды от дизельного топлива

Воздушный фильтр - Двухступенчатый циклонного типа с сухим элементом

Масляный фильтр и смазка - Полнопоточный

Охлаждающая система - Вентилятор под давлением 1 бар.

Характеристики двигателя JCB

Четырехцилиндровый двигатель с прямой впрыском топлива Stage II/III

Наддув - Турбонаддув / Турбонаддув и охладитель

Рабочий объем - 4,4 л

Количество цилиндров - 4

Внутренний диаметр цилиндра, мм - 103

Ход поршня, мм - 132

Номинальная частота вращения, об/мин - 2200

Полная мощность, л.с – 74,2

Максимальный крутящий момент, Нм – 425 / 440

Максимальный крутящий момент об/мин - 1300

Задний мост JCB 4CX

Задний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин

Тип – планетарный редуктор JCB с пропорциональным крутящим моментом

Нагрузка на мосты, кг – 25000 (Статическая нагрузка) , 12500 (Динамическая нагрузка)

Передний мост JCB 4CX

Передний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин.

Тип – планетарный редуктор JCB с пропорциональным крутящим моментом

Самоблокирующийся дифференциал - Дополнительно

Нагрузка на мосты, кг

Статическая нагрузка - 25000

Динамическая нагрузка - 12500

Угол колебания - 16°

Кабина экскаватора-погрузчика JCB 4CX

Кабина экскаватора-погрузчика JCB 4CX (Джисиби) защищает оператора от падающих предметов и в случае опрокидывания машины. Большая площадь остекления (6,4 м ) и удачный дизайн кабины создают хороший обзор, обеспечивая безопасность оператора. Кабина соответствует стандартам ISO 3471 и 3449 (SAE J1040 b J231).

Регулируемое кресло на подвеске и удобное расположение рычагов управления. Уровень шума в кабине 73 дБ - самый низкий для машин данного класса. Радиосистема и магнитола с двумя акустическими колонками.

Доступ в кабину осуществляется через две большие двери, удобные для входа. Задние и боковые окна открываются полностью или частично. В составе оборудования кабины: ремень безопасности, 3-х скоростной обогреватель/обдуватель окон, стеклоочистители и омыватели переднего и заднего стекол, передний и задний звуковые сигналы, большие зеркала заднего вида, легко чистящийся пол.

Приборная панель расположена справа и оборудована дополнительной крышкой, которая защищает ее от повреждений. На панели находятся: указатель числа оборотов, счетчик моточасов, указатель уровня топлива, указатель температуры охлаждающей жидкости, цифровой счетчик пройденного пути, часы.

Кондиционер устанавливается в кабину дополнительно. Он обеспечивает отличное охлаждение, особенно, если работа осуществляется в странах с жарким климатом. Механическая подвеска сиденья обеспечивает оператору дополнительный комфорт.

Гидравлическая система экскаватора-погрузчика JCB 4CX

Стандартная гидравлическая система JCB 4CX «Открытый центр» с тремя шестеренными насосами и системой регулирования скорости и мощности гидропривода, которая при помощи регулирующего клапана автоматически меняет мощность гидропривода и скорость выполнения рабочих операций.

EcoDig – гидросистема с тремя гидронасосами обеспечивает такой же высокий поток и давление при более низких оборотах работы двигателя (1700 об/мин), что позволяет сократить потребление топлива на 15% без сокращения производительности (только на машинах с ручной коробкой передач или EasyControl).

Модулирующий клапан автоматически изменяет мощность гидропривода в соответствии с условиями копания в целях улучшения производительности – автоматически сбрасывает один насос, когда включена 4-ая передача на моделях с КПП Powershift. Переключатель системы регулирования скорости и мощности гидропривода позволяет использовать гидравлику JCB 4CX в зависимости от различных задач.

Альтернативная система «Открытый центр» применяет высокоэффективный регулируемый аксиально-поршневой насос переменной производительности.

Обе системы включают:

- простоту управления погрузчиком и экскаватором JCB 4CX, которая обеспечена благодаря малому усилию на рычагах и их удобному расположению.

- полнопоточный фильтр рабочей жидкости обеспечивает ее очистку от частиц крупнее 10 микрон.

Производительность насосов при 1700 об/мин (Система «Открытый центр» шестеренные насосы)

- Насос 1 и 3 – 82 / 80 л/мин
- Насос 2 – 73 / 64 л/мин

Производительность насосов при 2200 об/мин (Система «Закрытый центр» поршневые насосы)

- Andanced EasyControl – 165 л/мин
- Рабочее давление – 251 бар

Вспомогательные контуры JCB 4CX

- Ручной гидравлический контур JCB позволяет использовать такие инструменты, как отбойные молотки, насосы и циркулярные пилы – также доступен на выдвижной катушке.

- Контур JCB Hammer имеет возможность переключения между малым и высоким потоком, что позволяет использовать такое оборудование как молоты и уплотнители.

Габариты погрузчика-экскаватора JCB 4CX

Габаритная длина, м - 5,91

Колесная база, м - 2,22

Расстояние от оси поворотной колонки до задней оси моста, м - 1,36

Дорожный просвет от опор, м - 0,34

Дорожный просвет от поворотной колонки, м - 0,50

Высота центра рулевого колеса, м - 1,88

Высота крыши кабины, м – 3,03

Габаритная высота, м - 3,54

Габаритная ширина, м - 2,36

Ширина ковша погрузчика, м - 2,33

Сила и грузоподъемность погрузчика JCB 4CX

Сила напора на кромке ковша, кгс - 6227 / 6590 (Ковш GP/ Ковш 6 в 1)

Сила напора на стреле, кгс - 5936 / 5730 (Ковш GP/ Ковш 6 в 1)

Номинальная грузоподъемность, кг - 4638 / 4378 (Ковш GP/ Ковш 6 в 1)

Макс. грузоподъемность 7'8'', кгс - 3439 / 3169 (Ковш GP/ Ковш 6 в 1)

Сила сжатия челюстей, кгс - 2945 (Ковш 6 в 1)

Размеры экскаватора JCB 4CX (Стандартная рукоять) - Положение рукояти (только втянута)

Максимальная глубина копания – 4,67

Максимальная глубина копания при горизонтальном днище – 4,29

Максимальный вылет ковша от оси заднего моста – 6,74

Максимальный вылет ковша от оси поворотной колонки – 5,40

Вылет ковша от оси поворотной колонки при максимальной высоте подъема – 2,82

Максимальный вылет ковша от оси машины при повороте стрелы на 90 град. – 6,02

Максимальная высота подъема ковша – 5,45

Максимальная высота разгрузки – 3,84

Cмещение поворотной колонки при стандартной ширине рамы опор - 1,16

Угол поворота ковша - 201°

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

specautotex.ru
