Впечатляющие машины: как выглядит роторный экскаватор
На разрезе «Берёзовский-1» в городе Шарыпово Красноярского края бурый уголь добывают при помощи пары самых крупных в стране экскаваторов роторного типа.
ЭРШРД-5250 — это «Экскаватор роторный шагающе-рельсовый добычной». Два десятка ковшей, закреплённых на роторе-«колесе» этой гигантской самоходной машины, способны вынимать до 5250 кубометров угля в час.
Длина стрелы экскаватора этого типа позволяет ему обрабатывать пласты до 30 метров в высоту. Именно поэтому ЭРШРД-5250 на Берёзовском работают парой: мощность угольного пласта на этом месторождении достигает 60 метров!

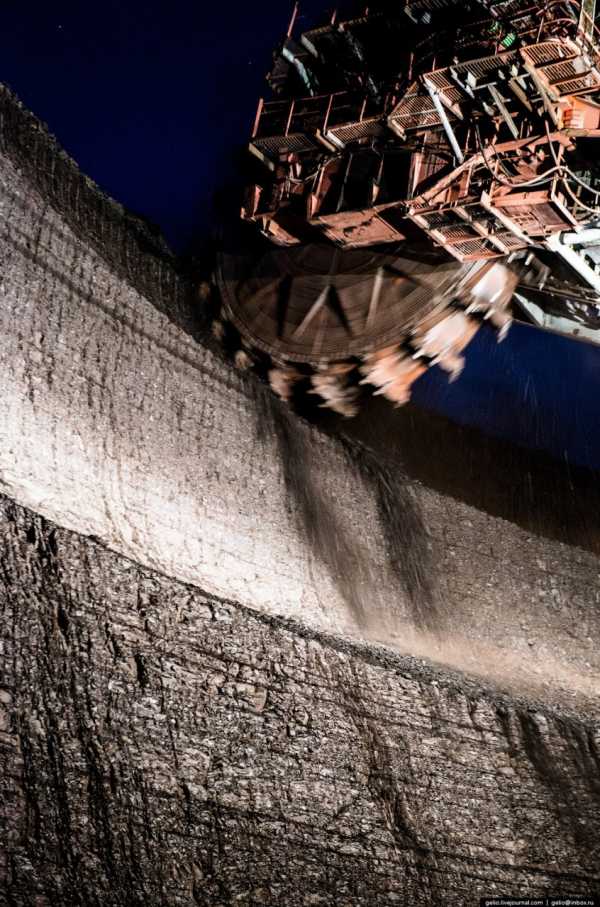

«Стена» угля со следами ковшей роторного экскаватора. Её высота сопоставима с 10-этажным домом.
Принцип действия роторного экскаватора основан на непрерывном вращении большого «колеса»: расположенные по его окружности ковши зачерпывают породу или уголь и затем самостоятельно опорожняются под действием сил гравитации или инерции.
ЭРШРД-5250 можно сравнить с 17-этажным домом: высота агрегата составляет 51 метр.
Масса экскаватора — около 4000 тонн. Столько же весили, к примеру, более 2500 популярных в советские времена легковых машин ГАЗ-24 «Волга».
Экипаж ЭРШРД-5250 составляет 4 человека (машинист, оператор, специалист, следящий за разгрузкой и транспортировкой горной массы и бригадир экипажа).
Идею «копающего колеса» придумал ещё Леонардо да Винчи в XVI веке. Однако путь от идеи до её реализации занял несколько сотен лет: принцип действия роторного экскаватора был запатентован в США в конце XIX века, первый действующий агрегат создали в Германии в 1916 году, а в нашей стране роторные экскаваторы начали использовать в середине XX века в Донбассе.

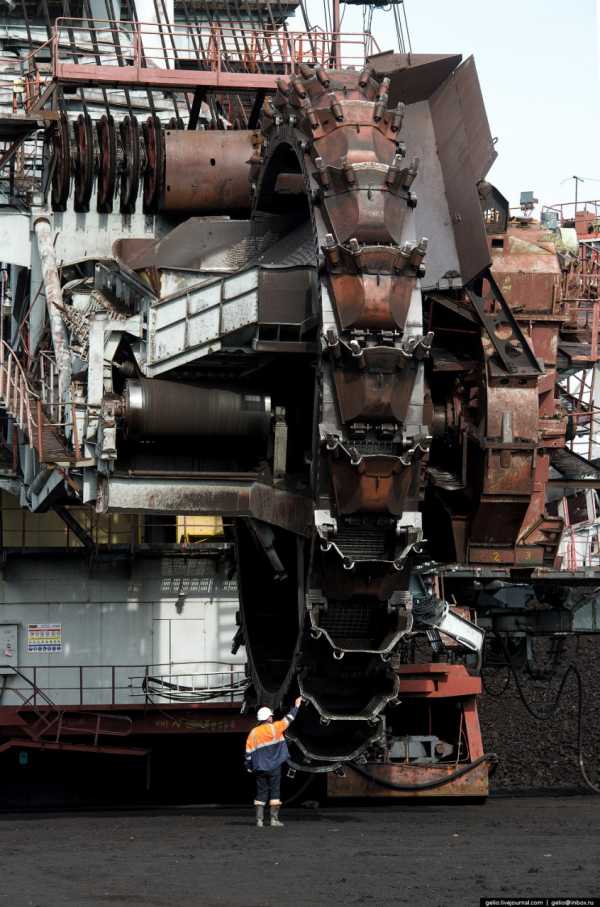

На роторном колесе диаметром 11,5 метров установлено 22 ковша. За час агрегат добывает 4500 тонн угля. Меньше чем за минуту заполняет вагон грузоподъёмностью 84 тонны.
ЭРШРД-5250 копает на глубину 2.1 метра.
Кабина машиниста роторного экскаватора.
Ротор экскаватора ЭРШРД-5250 заставляют вращаться два электропривода мощностью по тысяче киловатт каждый.
Ёмкость ковша ЭРШРД-5250 — 600 литров.

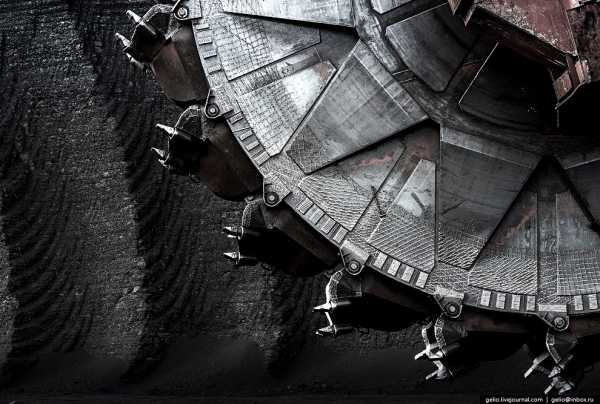

На каждом ковше роторного экскаватора установлено по четыре зуба. В советские годы разработка новых форм режущих поверхностей пользовалась популярностью в среде изобретателей и рационализаторов, они пытались увеличить износостойкость этих элементов.
Разрез «Берёзовский-1» входит в состав Сибирской угольной энергетической компании (СУЭК) — крупнейшей угледобывающей корпорации России. Разрез разрабатывает месторождение бурого угля в Шарыповском районе Красноярского края. Его главная особенность — небольшая глубина залегания.
Залежи бурого угля сформировались в Юрский геологический период (150 млн лет назад). Мощность (то есть толщина угольного пласта) на Берёзовском месторождении достигает 60 метров. Над углём расположен слой породы.
Первая стадия процесса открытой добычи угля — вскрышные работы.
На разных предприятиях в зависимости от горно-геологических условий породу дробят либо взрывами, либо снимают при помощи экскаваторов.
«Слоистый пирог» горной породы.
Снятую породу самосвалами отвозят в места, где уже отработаны угольные пласты, чтобы засыпать огромные ямы и таким образом производить рекультивацию производственных участков.
На разрезе «Берёзовский-1» для транспортировки породы используют карьерные самосвалы Komatsu HD785.
В кузов самосвала-гиганта помещается 90 тонн породы.
Слой угля, «обнажённый» для работы роторного экскаватора.
Экскаватор ЭРШРД-5250 приводят в действие электродвигатели, которые потребляют до 4500 кВт/ч энергии. К агрегату её подводит линия электропередачи напряжением 10 киловольт. Для оптимизации и удешевления производственного процесса экскаваторы работают, в основном, по ночам, когда действуют льготные энерготарифы.
Ротор экскаватора ЭРШРД-5250 совершает более 40 оборотов в минуту.

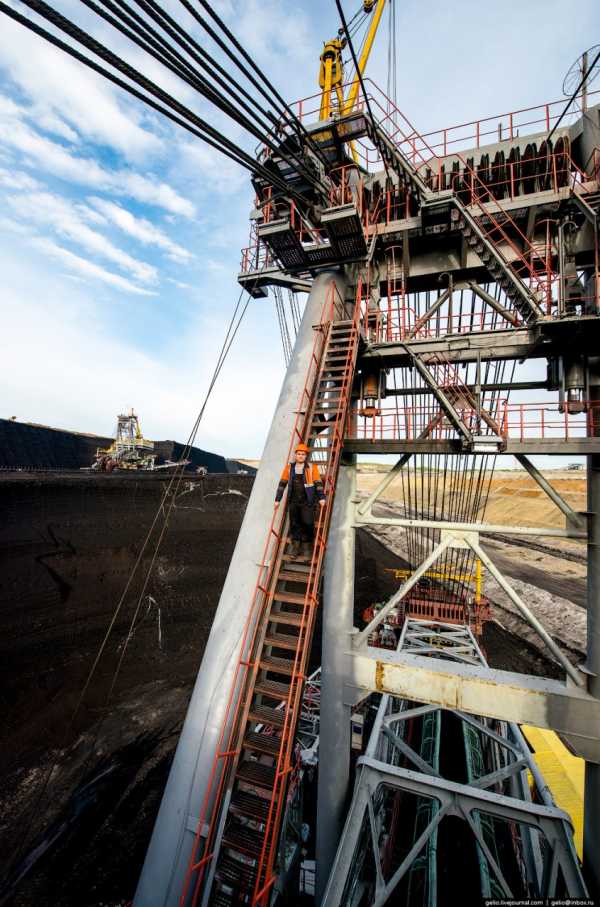

Тридцатиметровая роторная мачта экскаватора удерживается и управляется при помощи системы стальных тросов и лебёдок.
Роторные карьерные экскаваторы — одни из самых крупных агрегатов, созданных человеком. В России крупнейшим добычным механизмом этого типа является ЭРШРД-5250. В мире же лидерство удерживает немецкий экскаватор Bagger 293 массой 14200 тонн, построенный в 1995 году и оснащённый 20 ковшами по 15 кубометров каждый.
Комплекс ЭРШРД-5250 на разрезе «Берёзовский-1» запустили в 1986 году. При этом сборка и монтаж горного оборудования заняли два года.
Экскаватор ЭРШРД-5250 произведён Ждановским заводом тяжёлого машиностроения имени Ильича, сейчас это ОАО «Азовмаш» (г. Мариуполь, Украина). Для разреза «Березовский-1» было выпущено четыре таких экскаватора, из них сейчас работают два.
Главным потребителем добытого на разрезе бурого угля является Берёзовская ГРЭС-1. Для транспортировки топлива на электростанцию создана уникальная конвейерная линия.
Добытый экскаватором в забое уголь выгружается на ленту транспортёра.
Длина магистрального конвейера от разреза до ГРЭС составляет 15 км.
Бурый уголь значительно дешевле каменного, однако уступает ему по теплоотдаче и ряду других характеристик. Бурый уголь перед использованием обычно измельчают до порошка. Берёзовская ГРЭС создавалась с учётом всех особенностей топлива. Станция признана самой экономичной в России.
Потребление бурого угля должно возрасти после планируемого запуска третьего энергоблока ГРЭС.
Геннадий
nauka.boltai.com
Как устроен роторный экскаватор | Как это сделано
Знакомьтесь — это огромный шагающий экскаватор. Официальное название этого монстра звучит так: Горно-вскрышной комплекс «Стойленский-2», или проще, по-чешски, — KU-800.
Работает такое чудо техники в недрах карьера Стойленского ГОКа и за сезон своей работы отправляет на отвалы более трех миллионов кубометров вскрышной породы.
1. Панорама карьера Стойленского ГОКа — одного из ведущих российских производителей железно-рудного сырья.
Увеличить изображение
2. KU-800 хорошо видно практически с любой точки карьера.
3. Фотографируя экскаватор вблизи, я столкнулся с проблемой кадрирования — объект съемки никак не хотел влезать в кадр.

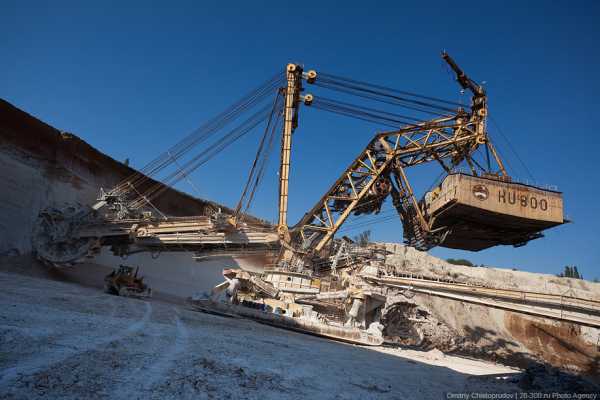

4. Общая масса KU-800 — 3,5 тысячи тонн. Это сравнимо с весом 100 вагонов метро.

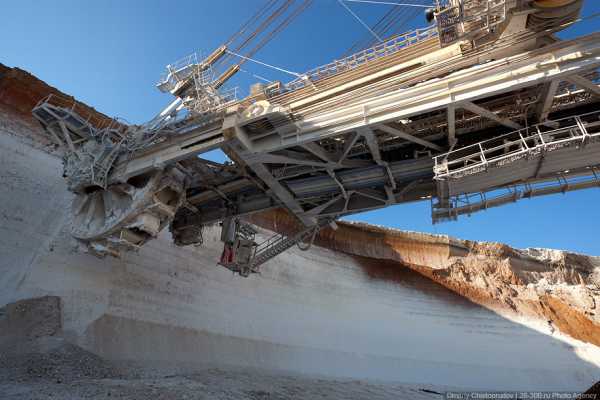

5. Диаметр роторного колеса — 11 метров, вылет стрелы – 41 метр.
6. С одним из механиков участка горно-вскрышного комплекса я отправился на экскурсию по экскаватору.
7. Сказать, что размеры машины впечатляют — не сказать ничего.
8. Экскаватор работает в карьере комбината почти сорок лет. Первые детали комплекса стали поступать на сборочную площадку Стойленского рудника еще в 1971 году.
9. Сборка длилась около трех лет, а пусконаладочные работы велись несколько месяцев.
10. Схемы и документы были переведены с чешского и зачастую не полностью. Чтобы вникнуть в непривычные названия, над папками бумаг приходилось просиживать ночами.
Иван Толмачев, механик участка горно-вскрышного комплекса: «Да, это был тяжелый период запуска. Не до конца отработаны электрические схемы. Пришлось их изменять, по новой монтировать, много было отказов в электрических цепях, а затем были они упрощены, всё пришло в норму и отказов стало значительно меньше.»
Действительно, бесконечные реки проводов пронизывают экскаватор вдоль и поперек.
11. В некоторых местах приходилось протискиваться боком. А я как раз приехал в новых джинсах и темной футболке, умник.
12. Кабина оператора. Сквозь отражения видно роторное колесо.
13. Сейчас таких экскаваторов на территории бывшего Советского Союза только два. Один в карьере Стойленского ГОКа, другой — в одном из карьеров Украины.
14.
15.

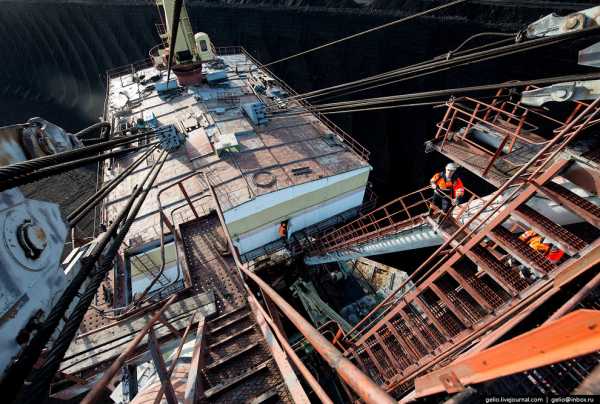

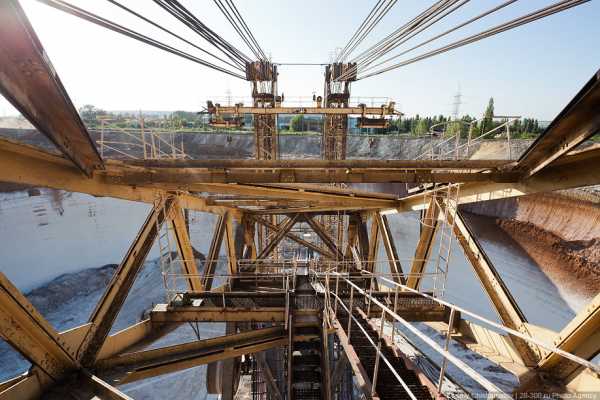

16. Путешествие по лестничным галереям. В первые годы работы экскаватора, механикам частенько приходилось преодолеть не одну сотню ступеней, чтобы найти причину отказа того или иного узла. Электросхема экскаватора оказалась далекой от совершенства.
17.
18.
19. Заползая на последние ступеньки, я с отдышкой пожаловался на некоторую усталость от быстрого восхождения.
— Это нормально, считай, что ты только что по лестнице залез на 17-этажный дом. Высота экскаватора — 51 метр.
20. На KU-800 есть несколько кранов: 35 тонный на стреле, две монтажные тележки по 15 тонн и два консольно-поворотных крана.
21.
22.
23. Невероятное зрелище — висящие в воздухе многотонные конструкции. В машинном зале на высоте размещены энергетические агрегаты и помещения персонала, есть даже ремонтный отсек с токарным станком.
24.
25. Путешествуя по лабиринтам экскаватора, создается ощущение, что ты на подводной лодке.
26.
27.
28.
29.
30.
Увеличить изображение
31.

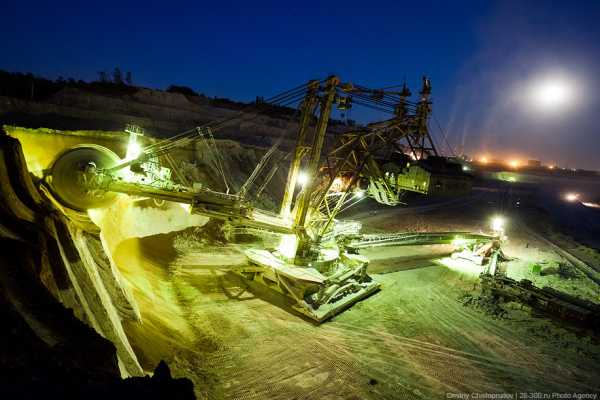

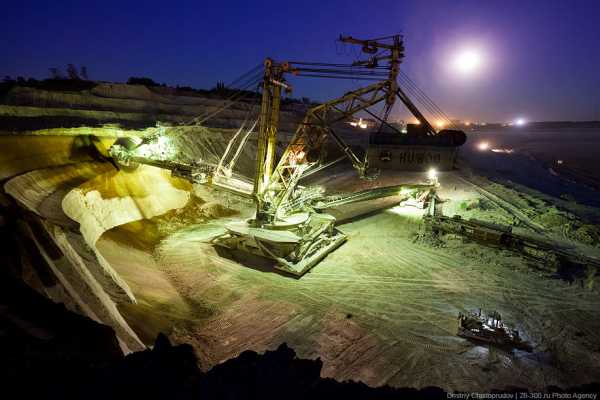

32. Ночью KU-800 выглядит как космическая станция протосов.
33.
34.
35.
36. Горно-вскрышной комплекс Стойленского ГОКа — это не один только роторный экскаватор, это еще и километры конвейерных линий, несколько перегружных пунктов и отвалообразователь.
С отвалообразователем экскаватор соединяется транспортерной лентой длиной до 8 км, которая тянется по периметру карьера. По транспортерной ленте от экскаватора до отвалов вскрышная порода движется более 20 минут.
37.
38. Повезло подъехать в момент пересменки, когда экскаватор стоял без работы.
39. Четверо рабочих вышли посмотреть на очередную группу фотографов.
40.
41. По словам одного из механиков, если брать по человеческим меркам, то экскаватор в расцвете сил. Недавнее обследование металлоконструкций чешскими специалистами подтвердило, что до пенсии исполину еще далеко.
42. Работающее роторное колесо и человек для масштаба.
43.
44. Конвейерная линия, уходящая на отвалы.
45. «Устаете работать в офисе за компьютером? Приходите к нам!»
46. И в завершении рассказа фотография (жаль, не моя) с взрывных работ в карьере. В углу кадра стоит KU-800.
Источник
kak-eto-sdelano.ru
Как устроен роторный экскаватор. – Как это сделано, как это работает, как это устроено
Знакомьтесь — это огромный шагающий экскаватор. Официальное название этого монстра звучит так: Горно-вскрышной комплекс «Стойленский-2», или проще, по-чешски, — KU-800.Работает такое чудо техники в недрах карьера Стойленского ГОКа и за сезон своей работы отправляет на отвалы более трех миллионов кубометров вскрышной породы.
1. Панорама карьера Стойленского ГОКа — одного из ведущих российских производителей железно-рудного сырья.
Сегодня глубина карьера достигает 335 метров (по высоте больше, чем Москва-Сити).
Увеличить изображение
2. KU-800 хорошо видно практически с любой точки карьера.
3. Фотографируя экскаватор вблизи, я столкнулся с проблемой кадрирования — объект съемки никак не хотел влезать в кадр.
4. Общая масса KU-800 — 3,5 тысячи тонн. Это сравнимо с весом 100 вагонов метро.
5. Диаметр роторного колеса — 11 метров, вылет стрелы – 41 метр.
6. С одним из механиков участка горно-вскрышного комплекса я отправился на экскурсию по экскаватору.
7. Сказать, что размеры машины впечатляют — не сказать ничего.
8. Экскаватор работает в карьере комбината почти сорок лет. Первые детали комплекса стали поступать на сборочную площадку Стойленского рудника еще в 1971 году.
9. Сборка длилась около трех лет, а пусконаладочные работы велись несколько месяцев.
10. Схемы и документы были переведены с чешского и зачастую не полностью. Чтобы вникнуть в непривычные названия, над папками бумаг приходилось просиживать ночами.
Иван Толмачев, механик участка горно-вскрышного комплекса: «Да, это был тяжелый период запуска. Не до конца отработаны электрические схемы. Пришлось их изменять, по новой монтировать, много было отказов в электрических цепях, а затем были они упрощены, всё пришло в норму и отказов стало значительно меньше.»
Действительно, бесконечные реки проводов пронизывают экскаватор вдоль и поперек.
11. В некоторых местах приходилось протискиваться боком. А я как раз приехал в новых джинсах и темной футболке, умник.
12. Кабина оператора. Сквозь отражения видно роторное колесо.
13. Сейчас таких экскаваторов на территории бывшего Советского Союза только два. Один в карьере Стойленского ГОКа, другой — в одном из карьеров Украины.
14.
15.
16. Путешествие по лестничным галереям. В первые годы работы экскаватора, механикам частенько приходилось преодолеть не одну сотню ступеней, чтобы найти причину отказа того или иного узла. Электросхема экскаватора оказалась далекой от совершенства.
17.
18.
19. Заползая на последние ступеньки, я с отдышкой пожаловался на некоторую усталость от быстрого восхождения.
— Это нормально, считай, что ты только что по лестнице залез на 17-этажный дом. Высота экскаватора — 51 метр.
20. На KU-800 есть несколько кранов: 35 тонный на стреле, две монтажные тележки по 15 тонн и два консольно-поворотных крана.
21.
22.
23. Невероятное зрелище — висящие в воздухе многотонные конструкции. В машинном зале на высоте размещены энергетические агрегаты и помещения персонала, есть даже ремонтный отсек с токарным станком.
24.
25. Путешествуя по лабиринтам экскаватора, создается ощущение, что ты на подводной лодке.
26.
27.
28.
29.
30.
Увеличить изображение
31.
32. Ночью KU-800 выглядит как космическая станция протосов.
33.
34.
35.
36. Горно-вскрышной комплекс Стойленского ГОКа — это не один только роторный экскаватор, это еще и километры конвейерных линий, несколько перегружных пунктов и отвалообразователь.
С отвалообразователем экскаватор соединяется транспортерной лентой длиной до 8 км, которая тянется по периметру карьера. По транспортерной ленте от экскаватора до отвалов вскрышная порода движется более 20 минут.
37.
38. Повезло подъехать в момент пересменки, когда экскаватор стоял без работы.
39. Четверо рабочих вышли посмотреть на очередную группу фотографов.
40.
41. По словам одного из механиков, если брать по человеческим меркам, то экскаватор в расцвете сил. Недавнее обследование металлоконструкций чешскими специалистами подтвердило, что до пенсии исполину еще далеко.
42. Работающее роторное колесо и человек для масштаба.
43.
44. Конвейерная линия, уходящая на отвалы.
45. «Устаете работать в офисе за компьютером? Приходите к нам!»
46. И в завершении рассказа фотография (жаль, не моя) с взрывных работ в карьере. В углу кадра стоит KU-800.
Большое спасибо пресс-службе Стойленского ГОКа (и отдельно Николаю Засолоцкому) за организацию съемки!
Небольшое видео о том, как работает экскаватор:
Взят у chistoprudov в KU-800.
Читайте наше сообщество также вконтакте, где огромный выбор видеосюжетов по тематике “как это сделано” и в фейсбуке.
kak-eto-sdelano.livejournal.com
Как выглядит самый большой роторный экскаватор в России: iren_mel
На разрезе «Берёзовский-1» в городе Шарыпово Красноярского края бурый уголь добывают при помощи пары самых крупных в стране экскаваторов роторного типа.ЭРШРД-5250 — это «Экскаватор роторный шагающе-рельсовый добычной». Два десятка ковшей, закреплённых на роторе-«колесе» этой гигантской самоходной машины, способны вынимать до 5250 кубометров угля в час.
Длина стрелы экскаватора этого типа позволяет ему обрабатывать пласты до 30 метров в высоту. Именно поэтому ЭРШРД-5250 на Берёзовском работают парой: мощность угольного пласта на этом месторождении достигает 60 метров!
«Стена» угля со следами ковшей роторного экскаватора. Её высота сопоставима с 10-этажным домом.
Принцип действия роторного экскаватора основан на непрерывном вращении большого «колеса»: расположенные по его окружности ковши зачерпывают породу или уголь и затем самостоятельно опорожняются под действием сил гравитации или инерции.
ЭРШРД-5250 можно сравнить с 17-этажным домом: высота агрегата составляет 51 метр.
Масса экскаватора — около 4000 тонн. Столько же весили, к примеру, более 2500 популярных в советские времена легковых машин ГАЗ-24 «Волга».
Экипаж ЭРШРД-5250 составляет 4 человека (машинист, оператор, специалист, следящий за разгрузкой и транспортировкой горной массы и бригадир экипажа).
Идею «копающего колеса» придумал ещё Леонардо да Винчи в XVI веке. Однако путь от идеи до её реализации занял несколько сотен лет: принцип действия роторного экскаватора был запатентован в США в конце XIX века, первый действующий агрегат создали в Германии в 1916 году, а в нашей стране роторные экскаваторы начали использовать в середине XX века в Донбассе.
На роторном колесе диаметром 11,5 метров установлено 22 ковша. За час агрегат добывает 4500 тонн угля. Меньше чем за минуту заполняет вагон грузоподъёмностью 84 тонны.
ЭРШРД-5250 копает на глубину 2.1 метра.
Кабина машиниста роторного экскаватора.
Ротор экскаватора ЭРШРД-5250 заставляют вращаться два электропривода мощностью по тысяче киловатт каждый.
Ёмкость ковша ЭРШРД-5250 — 600 литров.
На каждом ковше роторного экскаватора установлено по четыре зуба. В советские годы разработка новых форм режущих поверхностей пользовалась популярностью в среде изобретателей и рационализаторов, они пытались увеличить износостойкость этих элементов.
Разрез «Берёзовский-1» входит в состав Сибирской угольной энергетической компании (СУЭК) — крупнейшей угледобывающей корпорации России. Разрез разрабатывает месторождение бурого угля в Шарыповском районе Красноярского края. Его главная особенность — небольшая глубина залегания.
Залежи бурого угля сформировались в Юрский геологический период (150 млн лет назад). Мощность (то есть толщина угольного пласта) на Берёзовском месторождении достигает 60 метров. Над углём расположен слой породы.
Первая стадия процесса открытой добычи угля — вскрышные работы.
На разных предприятиях в зависимости от горно-геологических условий породу дробят либо взрывами, либо снимают при помощи экскаваторов.
«Слоистый пирог» горной породы.
Снятую породу самосвалами отвозят в места, где уже отработаны угольные пласты, чтобы засыпать огромные ямы и таким образом производить рекультивацию производственных участков.
На разрезе «Берёзовский-1» для транспортировки породы используют карьерные самосвалы Komatsu HD785.
В кузов самосвала-гиганта помещается 90 тонн породы.
Слой угля, «обнажённый» для работы роторного экскаватора.
Экскаватор ЭРШРД-5250 приводят в действие электродвигатели, которые потребляют до 4500 кВт/ч энергии. К агрегату её подводит линия электропередачи напряжением 10 киловольт. Для оптимизации и удешевления производственного процесса экскаваторы работают, в основном, по ночам, когда действуют льготные энерготарифы.
Ротор экскаватора ЭРШРД-5250 совершает более 40 оборотов в минуту.
Тридцатиметровая роторная мачта экскаватора удерживается и управляется при помощи системы стальных тросов и лебёдок.
Роторные карьерные экскаваторы — одни из самых крупных агрегатов, созданных человеком. В России крупнейшим добычным механизмом этого типа является ЭРШРД-5250. В мире же лидерство удерживает немецкий экскаватор Bagger 293 массой 14200 тонн, построенный в 1995 году и оснащённый 20 ковшами по 15 кубометров каждый.
Комплекс ЭРШРД-5250 на разрезе «Берёзовский-1» запустили в 1986 году. При этом сборка и монтаж горного оборудования заняли два года.
Экскаватор ЭРШРД-5250 произведён Ждановским заводом тяжёлого машиностроения имени Ильича, сейчас это ОАО «Азовмаш» (г. Мариуполь, Украина). Для разреза «Березовский-1» было выпущено четыре таких экскаватора, из них сейчас работают два.
Главным потребителем добытого на разрезе бурого угля является Берёзовская ГРЭС-1. Для транспортировки топлива на электростанцию создана уникальная конвейерная линия.
Добытый экскаватором в забое уголь выгружается на ленту транспортёра.
Длина магистрального конвейера от разреза до ГРЭС составляет 15 км.
Бурый уголь значительно дешевле каменного, однако уступает ему по теплоотдаче и ряду других характеристик. Бурый уголь перед использованием обычно измельчают до порошка. Берёзовская ГРЭС создавалась с учётом всех особенностей топлива. Станция признана самой экономичной в России.
Потребление бурого угля должно возрасти после планируемого запуска третьего энергоблока ГРЭС.
источник
iren-mel.livejournal.com
Как выглядит самый большой роторный экскаватор в России
На разрезе «Берёзовский-1» в городе Шарыпово Красноярского края бурый уголь добывают при помощи пары самых крупных в стране экскаваторов роторного типа.
ЭРШРД-5250 — это «Экскаватор роторный шагающе-рельсовый добычной».
Два десятка ковшей, закреплённых на роторе-«колесе» этой гигантской самоходной машины, способны вынимать до 5250 кубометров угля в час.Длина стрелы экскаватора этого типа позволяет ему обрабатывать пласты до 30 метров в высоту. Именно поэтому ЭРШРД-5250 на Берёзовском работают парой: мощность угольного пласта на этом месторождении достигает 60 метров!
«Стена» угля со следами ковшей роторного экскаватора. Её высота сопоставима с 10-этажным домом.
Принцип действия роторного экскаватора основан на непрерывном вращении большого «колеса»: расположенные по его окружности ковши зачерпывают породу или уголь и затем самостоятельно опорожняются под действием сил гравитации или инерции.
ЭРШРД-5250 можно сравнить с 17-этажным домом: высота агрегата составляет 51 метр.
Масса экскаватора — около 4000 тонн. Столько же весили, к примеру, более 2500 популярных в советские времена легковых машин ГАЗ-24 «Волга».
Экипаж ЭРШРД-5250 составляет 4 человека (машинист, оператор, специалист, следящий за разгрузкой и транспортировкой горной массы и бригадир экипажа).
Идею «копающего колеса» придумал ещё Леонардо да Винчи в XVI веке. Однако путь от идеи до её реализации занял несколько сотен лет: принцип действия роторного экскаватора был запатентован в США в конце XIX века, первый действующий агрегат создали в Германии в 1916 году, а в нашей стране роторные экскаваторы начали использовать в середине XX века в Донбассе.
На роторном колесе диаметром 11,5 метров установлено 22 ковша. За час агрегат добывает 4500 тонн угля. Меньше чем за минуту заполняет вагон грузоподъёмностью 84 тонны.
ЭРШРД-5250 копает на глубину 2.1 метра.
Кабина машиниста роторного экскаватора.
Ротор экскаватора ЭРШРД-5250 заставляют вращаться два электропривода мощностью по тысяче киловатт каждый.
Ёмкость ковша ЭРШРД-5250 — 600 литров.
На каждом ковше роторного экскаватора установлено по четыре зуба. В советские годы разработка новых форм режущих поверхностей пользовалась популярностью в среде изобретателей и рационализаторов, они пытались увеличить износостойкость этих элементов.
Разрез «Берёзовский-1» входит в состав Сибирской угольной энергетической компании (СУЭК) — крупнейшей угледобывающей корпорации России. Разрез разрабатывает месторождение бурого угля в Шарыповском районе Красноярского края. Его главная особенность — небольшая глубина залегания.
Залежи бурого угля сформировались в Юрский геологический период (150 млн лет назад). Мощность (то есть толщина угольного пласта) на Берёзовском месторождении достигает 60 метров. Над углём расположен слой породы.
Первая стадия процесса открытой добычи угля — вскрышные работы.
На разных предприятиях в зависимости от горно-геологических условий породу дробят либо взрывами, либо снимают при помощи экскаваторов.
«Слоистый пирог» горной породы.
Снятую породу самосвалами отвозят в места, где уже отработаны угольные пласты, чтобы засыпать огромные ямы и таким образом производить рекультивацию производственных участков.
На разрезе «Берёзовский-1» для транспортировки породы используют карьерные самосвалы Komatsu HD785.
В кузов самосвала-гиганта помещается 90 тонн породы.
Слой угля, «обнажённый» для работы роторного экскаватора.
Экскаватор ЭРШРД-5250 приводят в действие электродвигатели, которые потребляют до 4500 кВт/ч энергии. К агрегату её подводит линия электропередачи напряжением 10 киловольт. Для оптимизации и удешевления производственного процесса экскаваторы работают, в основном, по ночам, когда действуют льготные энерготарифы.
Ротор экскаватора ЭРШРД-5250 совершает более 40 оборотов в минуту.
Тридцатиметровая роторная мачта экскаватора удерживается и управляется при помощи системы стальных тросов и лебёдок.
Роторные карьерные экскаваторы — одни из самых крупных агрегатов, созданных человеком. В России крупнейшим добычным механизмом этого типа является ЭРШРД-5250. В мире же лидерство удерживает немецкий экскаватор Bagger 293 массой 14200 тонн, построенный в 1995 году и оснащённый 20 ковшами по 15 кубометров каждый.
Комплекс ЭРШРД-5250 на разрезе «Берёзовский-1» запустили в 1986 году. При этом сборка и монтаж горного оборудования заняли два года.
Экскаватор ЭРШРД-5250 произведён Ждановским заводом тяжёлого машиностроения имени Ильича, сейчас это ОАО «Азовмаш» (г. Мариуполь, Украина). Для разреза «Березовский-1» было выпущено четыре таких экскаватора, из них сейчас работают два.
Главным потребителем добытого на разрезе бурого угля является Берёзовская ГРЭС-1. Для транспортировки топлива на электростанцию создана уникальная конвейерная линия.
Добытый экскаватором в забое уголь выгружается на ленту транспортёра.
Длина магистрального конвейера от разреза до ГРЭС составляет 15 км.
Бурый уголь значительно дешевле каменного, однако уступает ему по теплоотдаче и ряду других характеристик. Бурый уголь перед использованием обычно измельчают до порошка. Берёзовская ГРЭС создавалась с учётом всех особенностей топлива. Станция признана самой экономичной в России.
Потребление бурого угля должно возрасти после планируемого запуска третьего энергоблока ГРЭС.
источник
Если вам понравился пост, пожалуйста, поделитесь ими со своими друзьями! 🙂
Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!
krasivo.mirtesen.ru
Как выглядит самый большой роторный экскаватор в России
На разрезе «Берёзовский-1» в городе Шарыпово Красноярского края бурый уголь добывают при помощи пары самых крупных в стране экскаваторов роторного типа.ЭРШРД-5250 — это «Экскаватор роторный шагающе-рельсовый добычной». Два десятка ковшей, закреплённых на роторе-«колесе» этой гигантской самоходной машины, способны вынимать до 5250 кубометров угля в час.
Длина стрелы экскаватора этого типа позволяет ему обрабатывать пласты до 30 метров в высоту. Именно поэтому ЭРШРД-5250 на Берёзовском работают парой: мощность угольного пласта на этом месторождении достигает 60 метров!
«Стена» угля со следами ковшей роторного экскаватора. Её высота сопоставима с 10-этажным домом.
Принцип действия роторного экскаватора основан на непрерывном вращении большого «колеса»: расположенные по его окружности ковши зачерпывают породу или уголь и затем самостоятельно опорожняются под действием сил гравитации или инерции.

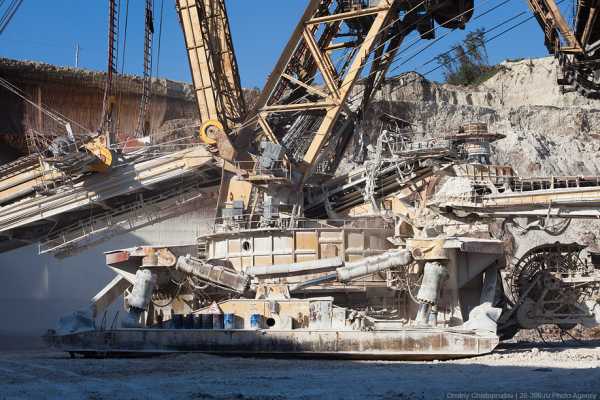

ЭРШРД-5250 можно сравнить с 17-этажным домом: высота агрегата составляет 51 метр.
Масса экскаватора — около 4000 тонн. Столько же весили, к примеру, более 2500 популярных в советские времена легковых машин ГАЗ-24 «Волга».
Экипаж ЭРШРД-5250 составляет 4 человека (машинист, оператор, специалист, следящий за разгрузкой и транспортировкой горной массы и бригадир экипажа).
Идею «копающего колеса» придумал ещё Леонардо да Винчи в XVI веке. Однако путь от идеи до её реализации занял несколько сотен лет: принцип действия роторного экскаватора был запатентован в США в конце XIX века, первый действующий агрегат создали в Германии в 1916 году, а в нашей стране роторные экскаваторы начали использовать в середине XX века в Донбассе.
На роторном колесе диаметром 11,5 метров установлено 22 ковша. За час агрегат добывает 4500 тонн угля. Меньше чем за минуту заполняет вагон грузоподъёмностью 84 тонны.
ЭРШРД-5250 копает на глубину 2.1 метра.
Кабина машиниста роторного экскаватора.

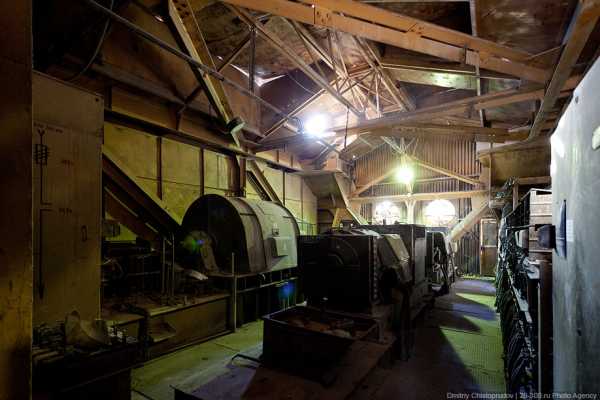

Ротор экскаватора ЭРШРД-5250 заставляют вращаться два электропривода мощностью по тысяче киловатт каждый.
Ёмкость ковша ЭРШРД-5250 — 600 литров.
На каждом ковше роторного экскаватора установлено по четыре зуба. В советские годы разработка новых форм режущих поверхностей пользовалась популярностью в среде изобретателей и рационализаторов, они пытались увеличить износостойкость этих элементов.
Разрез «Берёзовский-1» входит в состав Сибирской угольной энергетической компании (СУЭК) — крупнейшей угледобывающей корпорации России. Разрез разрабатывает месторождение бурого угля в Шарыповском районе Красноярского края. Его главная особенность — небольшая глубина залегания.
Залежи бурого угля сформировались в Юрский геологический период (150 млн лет назад). Мощность (то есть толщина угольного пласта) на Берёзовском месторождении достигает 60 метров. Над углём расположен слой породы.
Первая стадия процесса открытой добычи угля — вскрышные работы.
На разных предприятиях в зависимости от горно-геологических условий породу дробят либо взрывами, либо снимают при помощи экскаваторов.
«Слоистый пирог» горной породы.
Снятую породу самосвалами отвозят в места, где уже отработаны угольные пласты, чтобы засыпать огромные ямы и таким образом производить рекультивацию производственных участков.
На разрезе «Берёзовский-1» для транспортировки породы используют карьерные самосвалы Komatsu HD785.
В кузов самосвала-гиганта помещается 90 тонн породы.
Слой угля, «обнажённый» для работы роторного экскаватора.
Экскаватор ЭРШРД-5250 приводят в действие электродвигатели, которые потребляют до 4500 кВт/ч энергии. К агрегату её подводит линия электропередачи напряжением 10 киловольт. Для оптимизации и удешевления производственного процесса экскаваторы работают, в основном, по ночам, когда действуют льготные энерготарифы.
Ротор экскаватора ЭРШРД-5250 совершает более 40 оборотов в минуту.

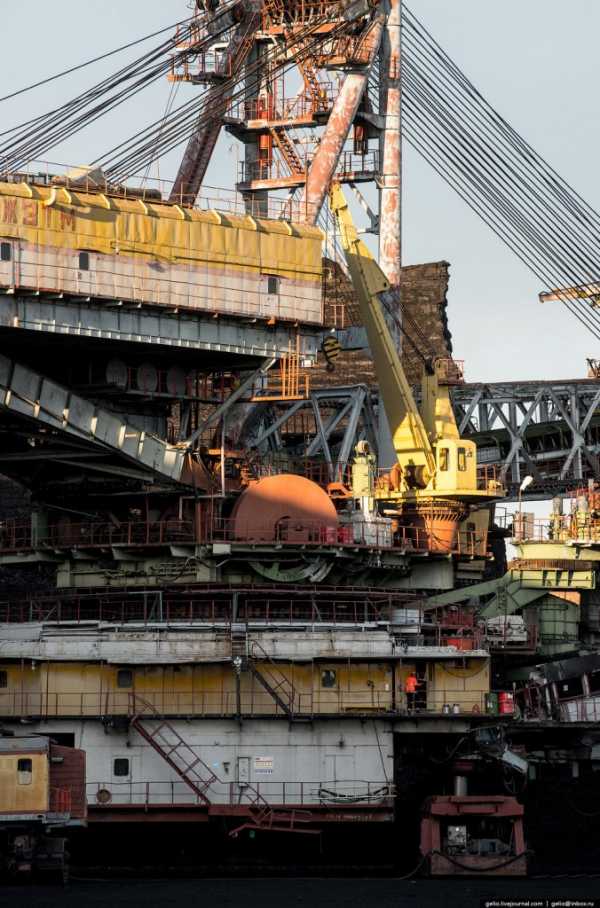

Тридцатиметровая роторная мачта экскаватора удерживается и управляется при помощи системы стальных тросов и лебёдок.
Роторные карьерные экскаваторы — одни из самых крупных агрегатов, созданных человеком. В России крупнейшим добычным механизмом этого типа является ЭРШРД-5250. В мире же лидерство удерживает немецкий экскаватор Bagger 293 массой 14200 тонн, построенный в 1995 году и оснащённый 20 ковшами по 15 кубометров каждый.
Комплекс ЭРШРД-5250 на разрезе «Берёзовский-1» запустили в 1986 году. При этом сборка и монтаж горного оборудования заняли два года.
Экскаватор ЭРШРД-5250 произведён Ждановским заводом тяжёлого машиностроения имени Ильича, сейчас это ОАО «Азовмаш» (г. Мариуполь, Украина). Для разреза «Березовский-1» было выпущено четыре таких экскаватора, из них сейчас работают два.
Главным потребителем добытого на разрезе бурого угля является Берёзовская ГРЭС-1. Для транспортировки топлива на электростанцию создана уникальная конвейерная линия.
Добытый экскаватором в забое уголь выгружается на ленту транспортёра.
Длина магистрального конвейера от разреза до ГРЭС составляет 15 км.
Бурый уголь значительно дешевле каменного, однако уступает ему по теплоотдаче и ряду других характеристик. Бурый уголь перед использованием обычно измельчают до порошка. Берёзовская ГРЭС создавалась с учётом всех особенностей топлива. Станция признана самой экономичной в России.
Потребление бурого угля должно возрасти после планируемого запуска третьего энергоблока ГРЭС.
источник
Если вам понравился пост, пожалуйста, поделитесь ими со своими друзьями! 🙂
vsegda-tvoj.livejournal.com
как выглядит экскаватор видео Видео
…
4 нед назад
В этой серии мы расскажем про строительную технику. Вместе увидим совместную работу таких машин, как автокр…
…
1 лет назад
Подпишись на Как это сделано – https://goo.gl/fy5MFe Сообщество в Живом Журнале – http://kak_eto_sdelano.livejournal.com/ Facebook – https://www.face…
…
2 лет назад
Шагающий экскаватор ЭШ 65, который успешно трудится в Тулунском карьере, на сегодня является самым большим…
…
6 лет назад
якутская область.
…
3 лет назад
Приехал к траншее которую надо докопать до конца!
…
2 лет назад
НЕВЕРОЯТНЫЕ МАШИНЫ МОНСТРЫ Привет, всем любителям тяжелой техники, посвящается выпуск о машинах-монстрах,…
…
3 лет назад
Плавающий экскаватор-амфибия «Swampking» (“Болотный король)” компании “ГраффТ” – https://grafft.ru/, оснащенный мощным…
…
3 лет назад
Строительная техника для самых маленьких на канале Рыжий Ёжик ТВ. Ребята в этом видео нам предстоит выучить…
…
1 лет назад
Этот развивающий мультфильм про машинки для детей покажет какая бывает специальная техника. Малыши увидят…
…
2 лет назад
Интернет-магазин деталей ЛЕГО в РФ и СНГ http://WWW.EBRICKS.RU – тут можно купить детали LEGO отдельно Подписывайся,…
…
3 лет назад
Мультики про рабочие машинки – это развивающий мультик песня для детей про машинки. Сегодня мы вместе с…
…
4 лет назад
Журнал “Автосила. Спецтехника Сибири” http://autosila24.ru/ ООО “Красроуд” Аренда Строительной Техники http://xn--24-6kcatfcyat2ad…
…
2 лет назад
Наша группа Вконтакте – http://vk.com/bluetractor Присоединяйтесь, там много интересного! Наши песенки в Google Play: https://play…
…
3 лет назад
Я показываю тонкости управления для новичков. Привлекаю внука потихоньку; https://www.youtube.com/watch?v=ENNqCWNL-bk.
…
3 лет назад
Катя с папой распаковывают и собирают большой игрушечный экскаватор, ковшом нагружают песок в прицеп тракт…
…
2 лет назад
Поем вместе с веселым синим трактором обучающую песенку про строительные машины и экскаватор. Вот это маши…
…
6 лет назад
смотрите устройство экскаватора http://youtu.be/xmGj2VBDWYo ——————————————
videocameron.ru
Добавить комментарий
