Вместимость ковша экскаватора: Как правильно выбрать ковш для экскаватора или погрузчика?

Содержание

Как определить объем ковша – Blumaq Russia 2021

Все работы, связанные с рытьем земли, прокладкой тоннелей, канав и рвов, а также транспортировкой сыпучих средств, довольно затратные и тяжелые. Если попытаться выполнять их с помощью обыкновенных лопат, это может занять очень много времени. Для того чтобы процесс пошел быстрее, обычно используют спецтехнику. С помощью ковша, который крепится на стрелу экскаватора, становится возможным быстро и легко взять из земли любой объем грунта и вырыть даже самую большую яму.

Ковши, однако, тоже не все одинаковые, и обладают разными параметрами, которые делают их приспособленными для узких типов работ. Каждый из них имеет уникальные характеристики, объем, ширину, размер и форму.

В процессе копания никогда не выйдет заполнить ковш без так называемой горки, так как все сыпучие материалы набираются в объеме большем, чем номинальная полость ковша. Если провести небольшие расчеты, то можно выяснить, что объем реально набираемого грунта превышает номинальный объем примерно на 20%.

Геометрический же объем указывает на то, сколько грунта сможет поместиться в ковш, если эту «шапку» срезать. Чтобы рассчитать его, необходимо перемножить между собой площадь боковой стенки изнутри и расстояние между стенками ковша.

Чтобы получить реальную вместимость, необходимо прибавить к номинальному объему размер естественной горки, образуемой при зачерпывании. Последний параметр можно получить, если известен угол насыпи и площадь верхней грани ковша.

Требуемую размерность ковша определяют, основываясь на целевом назначении экскаватора:

  • Строительные универсальные. Такие экскаваторы применяются на строительных площадках, а также помогают в погрузке или разгрузке. С их помощью можно наладить работу с сыпучими веществами и материалами. Они легко справляются с щебнем, песком, гравием и пр. Те единицы спецтехники, которые работают на гусеничном ходу, имеют повышенную проходимость и могут работать практически в любых условиях.
  • Вскрышные. Эти экскаваторы обладают ковшом большого размера и работают с твердыми породами.
  • Карьерные. Этот вид используется при работе со скалистыми грунтами. Как правило, их применяют для разработки месторождений.
  • Туннельные. Данный вид применяют для работы под землей – в шахтах, туннелях, рудниках. Они могут работать с разными видами пород.
  • Торфяные. Эти экскаваторы используются для работы с торфом.

Чтобы правильно подобрать ковш для экскаватора, нужно знать, для чего конкретно он будет использоваться. Конечный выбор будет зависеть от предназначения техники, ее типа, породе грунта, с которой будет проходить порода. Также на объем выбираемого ковша влияет и грузоподъемность самой машины, ведь если ковш наберет столько материала, что перевесит экскаватор, это будет ошибкой со стороны тех, кто выбирал навесное оборудование.

Ковш экскаватора: какие бывают и как выбрать. – статьи в Самаре

Ковш экскаватора: какие бывают и как выбрать.

Ковш экскаватора работает в режиме разнонаправленных нагрузок, которые стремятся его скрутить, согнуть и т. д.

Выбор ковша балансирует на грани вместимости, прочности, функциональности и стоимости. Сложнее всего понять, какой ковш лучше приобрести для смешанных условий работы спецтехники, но обо всем по порядку. Ковш экскаватора работает в режиме разнонаправленных нагрузок, которые стремятся его скрутить, согнуть и т.д.

Толщина металла, усилители, число и размер зубьев, и другие параметры рассчитываются производителем так, чтобы изделие на протяжении всего срока службы могло выполнять свою функцию и не терять эксплуатационных характеристик.

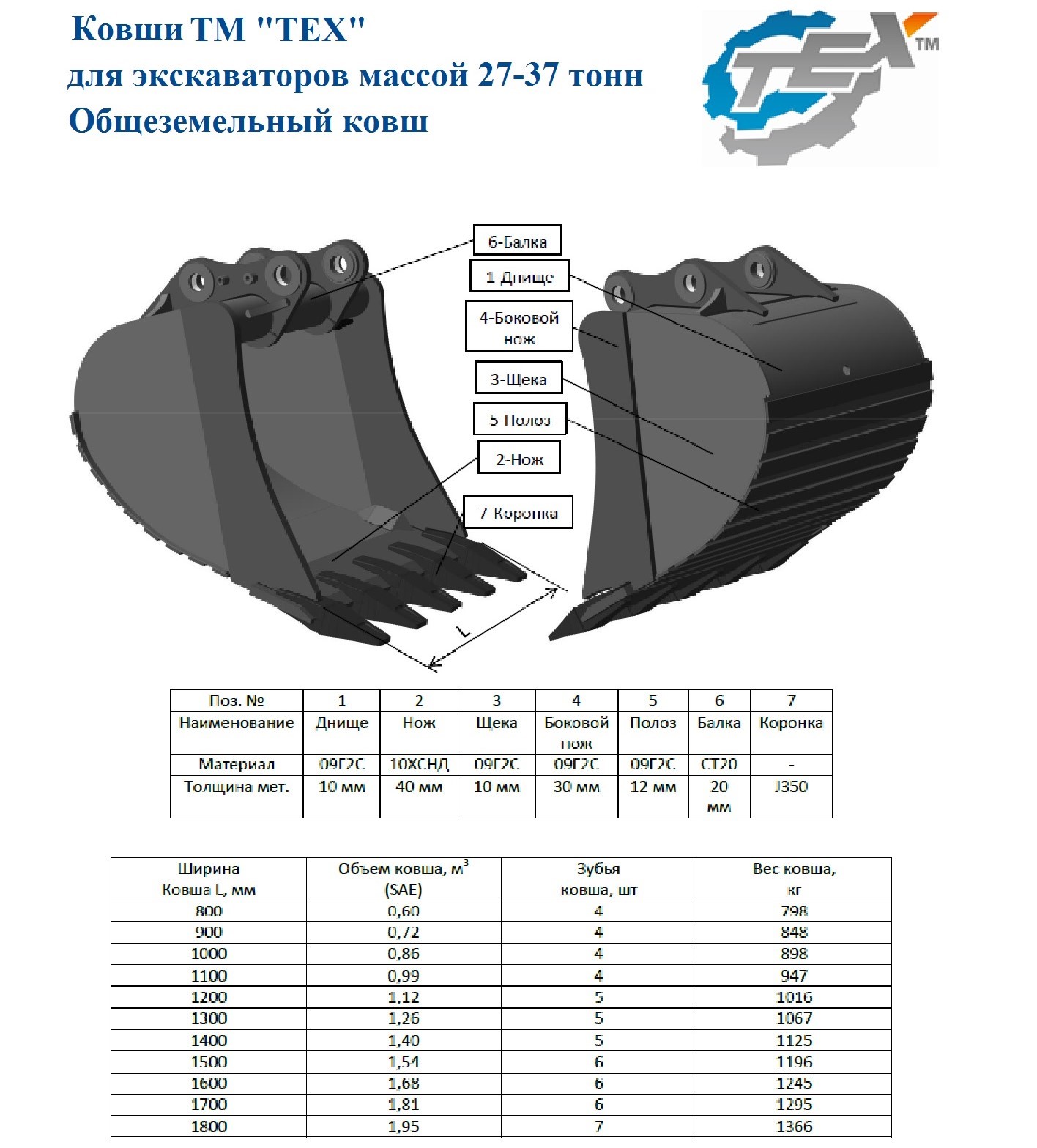

Основные технические характеристики ковша

К основным техническим характеристикам ковша относятся такие параметры:

  • Вместимость.
  • Марка стали.
  • Число зубьев.
  • Масса.
  • Ширина.

Классы ковшей

Для выемки грунта, погрузочно-разгрузочных операций и работы со скальными или замерзшими породами потребуется свой ковш, обладающий уникальными характеристиками.

На экскаваторах и погрузчиках устанавливаются такие типы ковшей:

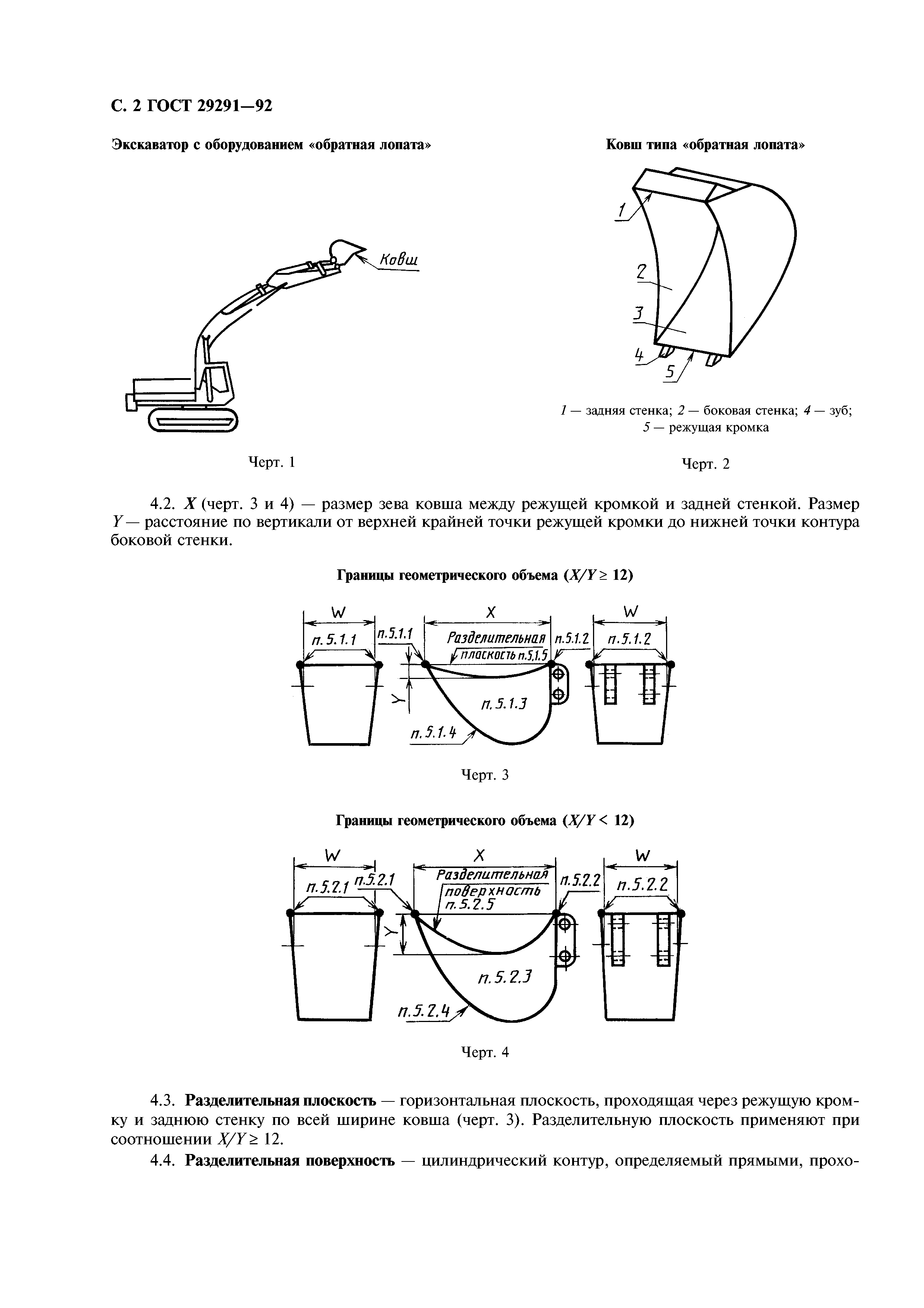

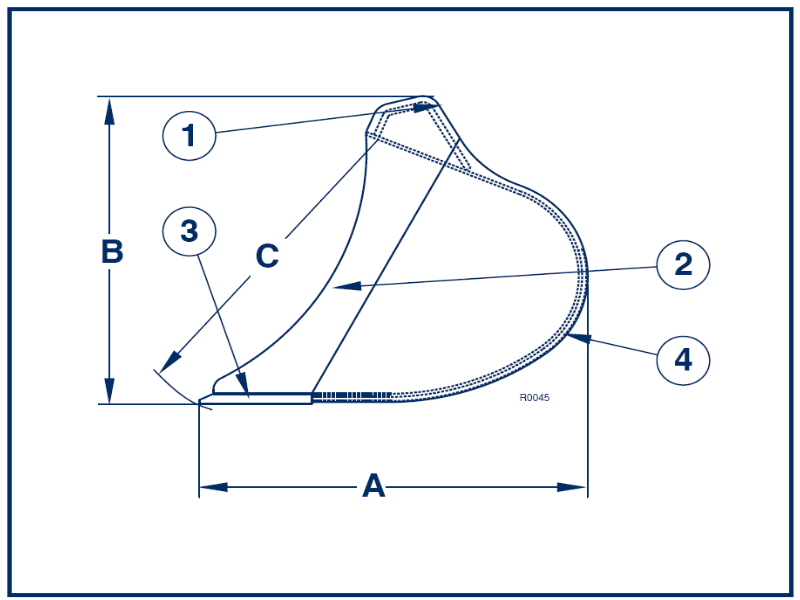

Как определить объем ковша Сумма геометрического объема ковша и объема горки материала, образовываемой при зачерпывании породы, равняется номинальному объему ковша. Объем шапки ковша можно определить, зная такие переменные: площадь верхней кромки ковша и угол откоса горки сыпучего материала.


На что влияет коэффициент наполнения ковша

Величина КН (коэффициент наполнения ковша) – это объем разрыхленного материала в ковше к емкости ковша. В зависимости от материала и его влажности угол естественного откоса породы меняется, что ведет к увеличению фактического объема ковша над геометрическим ориентировочно на 15–30 %.

Таблица. КН для различных материалов.

Важно! Вес ковша с горкой не должен быть больше, чем максимально допустимая нагрузка на рукоятку стрелы экскаватора.


Как выбрать оптимальный размер и тип ковша Выбор оптимального размера ковша зависит от характеристик материала, с которым предстоит работать, интенсивности эксплуатации, типа работ и не в последнюю очередь от стоимости изделия. Поскольку скальный или усиленный ковш более прочный и износостойкий, чем стандартное изделие, то и его масса будет больше при меньшем полезном объеме. При этом усиленный ковш более универсальный, но его стоимость больше, чем стандартного ковша.

Экономическая целесообразность, производительность, прочность и износостойкость – это переменные, которые помогут взвешенно подойти к выбору ковша.

Выбор ковша экскаватора – “ТЦ “НИКА”

Производительность одноковшовых экскаваторов зависит от ряда факторов, среди которых — конструкция машины, ее технологический уровень, а также тип площадки и характер грунта, выемка которого производится. Также при разработках карьеров, крупных котлованов, каналов и других объектов, где осуществляется вывоз грунта самосвалами, важно обеспечить согласованность возможностей экскаватора, количества и вместимости подвижного состава. В противном случае возникает риск того, что часть техники постоянно будет находиться в простое. Здесь необходимо учитывать, что объем перемещаемого грунта за единицу времени зависит не только от мощности землеройной машины, но и от правильного выбора ковша, вместимость и конструкция которого должны соответствовать характеру и условиям проведения работ.

Выбор объема

При определении оптимальной вместимости ковша принимаются во внимание сыпучесть грунта и его объемная масса. Фактическая емкость определяется путем суммирования геометрической вместимости и образующейся «шапки». Первая величина определяется умножением внутренней площади правой или левой стенки на расстояние между боковыми поверхностями. Объем «шапки» определяется исходя из угла естественного откоса того или иного типа грунта. В зависимости от конкретного материала прибавка к геометрической вместимости может составлять от 15 до 30%.

Максимальный объем ковша должен выбираться исходя из предельной допустимой нагрузки на конце стрелы, при которой гарантированно обеспечивается боковая устойчивость машины. Для расчета массы полного ковша необходимо учитывать категорию грунта. Здесь следует принимать во внимание, что для разработки скальных пород применяются более массивные ковши, чем для легких грунтов, соответственно, их объем для обеспечения устойчивости машины должен быть меньше.

Конструкция и материалы

Ковши для работы со скальным грунтом изготавливаются из металла большой толщины. Это позволяет повысить их прочность, однако значительно увеличивает массу. Для работы с легкими, сыпучими материалами применяют ковши большого объема. Однако здесь необходимо учитывать абразивные свойства грунтов. Например, при работе с гранитным щебнем понадобится ковш из толстого металла. В противном случае этот узел быстро износится и потребует замены. Платой за «долголетие» становится меньший внутренний объем и, как следствие, сокращение экономического эффекта от использования экскаватора.

Чтобы не снижать эффективность землеройной техники, следует выбирать ковши из высокопрочной, закаленной, износостойкой стали. Ее применение позволяет снизить вес ковша за счет уменьшения толщины стенок и, соответственно, использовать модели большего объема. Разница в стоимости со стандартными изделиями достаточно быстро окупается в процессе работы экскаватора. Землеройная техника, оснащенная качественным ковшом, выполняет работы быстрее, экономя ГСМ и сокращая затраты на оплату труда.

Как правильно выбрать ковш для экскаватора погрузчика

Что же это такое, ковш для экскаватора – погрузчика, давайте разберемся с самого начала. Если обратиться к истокам появления такой техники, как экскаваторы, то можно убедиться, что история этих машин началась еще в далеком 1839 году. Американец Вильям С. Отисс в 1836 году подал свою первую заявку на патент парового экскаватора. Его по истине можно считать отцом первого парового экскаватора. Свое изобретение сам создатель называл «крановой лопатой для удаления земли», в народе это чудо техники прозвали «Лопатами Отиса».

Над разработкой механизма копательной машины трудились многие великие люди. Эта идея не обошла стороной даже великого и гениального художника, писателя, ученого и инженера Леонардо да Винчи.
Первый же заводской экскаватор появился в 1882 году, который был предназначен для работы при прокладке железных дорог.

Производство одноковшовых экскаваторов в России было начато в 1901 на Путиловском заводе.

Первый в мире экскаватор погрузчик, который мог выполнять сразу несколько операций и соответствовал всем требованиям строительной техники, был выпущен под маркой JCB в 1954 году.
На сегодняшний день на рынке России можно встретить большой выбор моделей экскаваторов — погрузчиков различных производителей, таких брендов, как JCB 5CX, JCB 3CX, JCB 4CX, TEREX TLB 825, TEREX 820, HIDROMEK HMK 102B, HIDROMEK HMK 102S, VOLVO BL61B, VOLVO BL71, New Holland, John Deere и многих других.

Завод АО «Кубаньжелдормаш» изготавливает ковши для экскаваторов-погрузчиков различной модификации, от простого общеземельного и траншейного, до прочного скального ковша. Мы предлагаем широкую линейку ковшей для экскаваторов — погрузчиков, совместимых с зарубежной спецтехникой всех брендов. При необходимости изготовим ковш экскаватора с креплением для спецтехники любых брендов по вашим эскизам и чертежам.

Назначение и применение ковшей экскаваторов

Все ковши завода АО «Кубаньжелдормаш» комплектуются пальцами для крепления, что облегчает процесс смены одного ковша на другой.
Как же правильно выбрать ковши для экскаватора- погрузчика и на, что обращать внимание в первую очередь, давайте разберемся:

1. Первым и немало важным фактором считается объем ковша — экскаватора. При выполнении земельных работ сыпучий материал набирается всегда с горкой (так называемой шапкой). Получается, что геометрический объем — это тот объем, при котором ковш заполняется до плоскости между режущей и верхней части задней грани. Поэтому в расчетах всегда обязательно учитывать не геометрический объем, а номинальный (фактический). Номинальный объем всегда больше геометрического на 20 – 25 процентов.

2. Вместимость ковша экскаватора и как правильно его выбрать, прежде всего, стоит обратить внимание на тип разрабатываемого грунта, существует несколько категорий от легких сыпучих до твердых и скальных пород грунта. Для земельных работ с материалом группы I-V категории (торф, песок, глина) выбирают ковши больших размеров, так как прочность ковша рассчитана на легкие, сыпучие материалы, которые находятся в не плотном состоянии и имеют низкую массу. Такие ковши подходят для погрузочных работ и называются общеземельными.

Для работ с тяжелым грунтом категории V-VI (мел плотный, скальные породы и руда) используют ковши с меньшим объемом, это связано с тем, что для работ со скальным и полускальным грунтом требуются усиление прочности ковша за счет увеличения толщины металла конструкции. И если не уменьшить объем самого ковша, то вес его вместе с грунтом будет превышать допустимое значение.
3. Футеровка ковша – экскаватора. Экскаваторные ковши чаще всего работают с превышением допустимой нагрузки, что приводит к быстрому износу и разрушению конструкционных связей. Для предохранения поверхностей ковша-экскаватора от деформации и истирания, а также повышения эффективности выполнения рабочих операций, завод АО «Кубаньжелдормаш» использует метод футеровки ковшей.


Футеровкой называют метод нанесения защитного покрытия (металлосплавов или полимерных материалов) на рабочую поверхность, в результате чего образуется усиленное защитное покрытие. С помощью данного способа можно продлить срок службы ковшей экскаватора.

Наш завод выполняет сварочное прикрепление стали к ковшу, такой способ футеровки обеспечивает более полноценное соединение брони с материалом оборудования.
Надеемся, что эта информация, поможет вам в выборе правильного ковша и позволит повысить продуктивность выполняемых работ.

Ковш экскаватора: основные критерии выбора

В мировой практике продаж спецтехники сложилось правило – экскаваторы и бульдозеры, погрузчики поставляются в основном со штатным оснащением, в том числе, штатным навесным оборудованием. Это касается и ковшей – покупатель получает полностью готовый к работе экскаватор, оборудованный стандартным ковшом. Но даже за день работы на «нестандартном» грунте, осложненном большим количеством камней, этот ковш может прийти в негодность.

На мягких грунтах с невысокой плотностью и значительной сыпучестью ковш стандартного типа прослужит долго, однако производительность его будет оставлять желать лучшего. Одним из самых важных факторов, влияющих на эффективность работы, специалисты считают правильный выбор ковша. Чтобы покупка или аренда экскаватора не обошлась дороже из-за внезапного выхода из строя ковша или, следует тщательно подбирать тип ковша, который будет использоваться для работы.

На что обратить внимание

Важный этап в процессе подбора ковша – это предварительное изучение площадки, на которой будет работать ковш, и степени ее уплотнения. Необходимо оценить плотность грунта, принимая во внимание и погодные условия, затем подобрать ковш с учетом грузоподъемности экскаватора, а при необходимости дополнительное оборудование и устройство для быстрой смены навесок.

Основные критерии выбора ковша:

  • прочностные характеристики ковша – материалы, из которых изготовлены контактирующие с грунтом части ковша;
  • объем – для грунта низкой плотности и высокой сыпучести лучше использовать ковши с большим объемом;
  • форма (в зависимости от фронта работ) – расчистка территории, устройство котлованов или рытье траншей.

Кроме сугубо прикладных характеристик значение имеет и масса ковша – она не должна превышать нагрузку, на которую в принципе рассчитан экскаватор: если небольшой кратковременный перегруз не страшен на ровных поверхностях, то уже при работе на краю котлована или других наклонных поверхностях, может легко привести к опрокидыванию экскаватора.

Типы ковшей для экскаватора

Заказывая услуги аренды или покупая новую технику, нужно обязательно уточнять, ковшом какого типа оснащена машина. Ковш стандартного исполнения годится для земляных работ по грунту средней плотности, но кроме него можно выбрать:

  • рыхлители – форма ковша способствует эффективной работе с самым тяжелым и твердым грунтом;

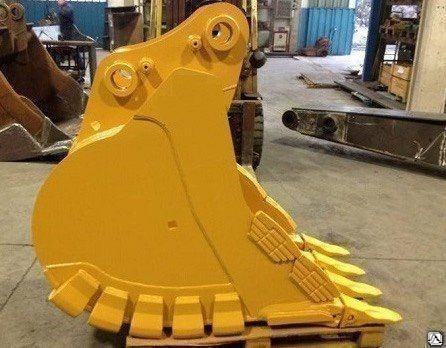

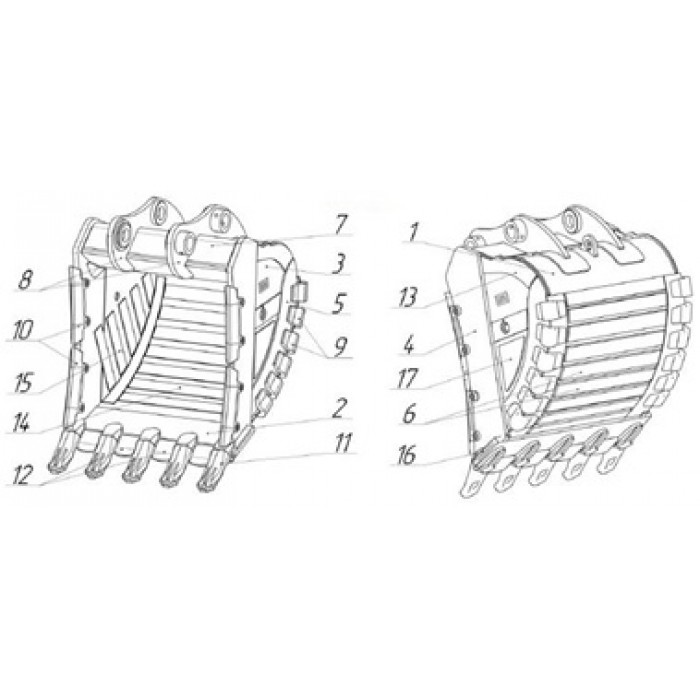

  • скальные ковши – предназначены для работы с грунтами, содержащими большой процент камней;
  • профильный и траншейный ковши – у них сходная форма – достаточно узкая – что позволяет применять их для чистки и рытья канав и траншей;
  • планировочный ковш – большая ширина и легкость дают возможность использовать услуги спецтехники с такими ковшами для оперативной расчистки площадок под строительство и выравнивания грунта;
  • усиленный ковш – весит, в среднем, больше, чем стандартный или профильный, однако может справляться со сложными плотными грунтами.

Производство земляных работ может столкнуться с необходимостью использования экскаватора с грейферным ковшом, да и практически любого типа ковшей. По оценкам специалистов, неправильный выбор оборудования может увеличить эксплуатационные расходы на 10–20%.

Что предлагают зарубежные производители ковшей

Почти все производители экскаваторов имеют в своем каталоге различные ковши, которые совмещаются с их машинами наилучшим образом. Компания Volvo выпускает широкий ассортимент ковшей из высокопрочной стали. Благодаря малому радиусу режущей кромки они отличаются увеличенным вырывным усилием и меньшим износом.

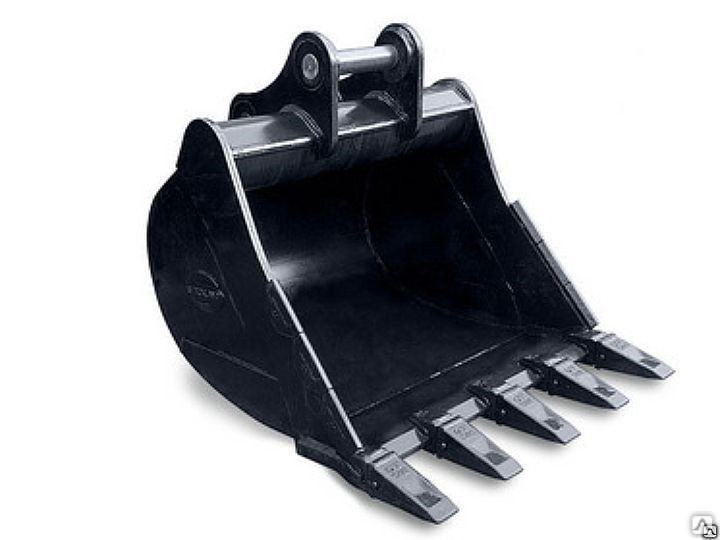

Ковш Volvo общего назначения (GP) имеет привинчиваемые или привариваемые боковые резцы, которые служат для защиты боковой режущей кромки и повышения проникающей способности. 40% днища защищены сменными накладками из высокопрочной стали, а боковые кромки оснащены сменными пластинами. В качестве опции предлагается крюк.

Ковш Volvo для тяжелых работ (HD) имеет более прочную конструкцию по сравнению с вариантом общего назначения. Кроме боковых защитных накладок на нем установлены приварные литые сегменты для защиты передней режущей кромки. Нижние сменные накладки из высокопрочной стали покрывают примерно 80% площади днища.

Строительные ковши Komatsu предлагаются в трех модификациях: облегченные ковши увеличенного объема для работ, требующих повышенной производительности, усиленные ковши стандартного объема и ковш каплевидной формы с защитой для тяжелых условий работы с оптимальным соотношением объема и массы.

Каплевидная форма ковша обеспечивает высокую производительность за счет меньшего сопротивления при копании как снаружи ковша, так и внутри. За счет применения углеродистой стали 1080 и специальной формы пластин, которая способствует отводу потока абразива на периферию, их долговечность увеличена на 150%.

Ковши от российских компаний

Среди отечественных производителей стоит отметить компанию «Профессионал» из города Иваново Производственные мощности предприятия позволяют производить более 3000 ковшей объемом от 0,01 до 40 м3 ежегодно, а также более 2500 рыхлителей, грейферов, захватов, стрел и рукоятей, стоек рыхлителей и бульдозерных отвалов.

Продукция выпускается под собственным брендом и поставляется на спецтехнику Hitachi, Komatsu, Caterpillar, Volvo, Hyundai, JCB, КРАНЭКС, ТВЭКС, ЧЕТРА и другие. Для ковшей общего назначения применяется низколегированная сталь. Для усиленных ковшей используются стали Thyssenkrupp AG, Voestalpine Grobblech GmbH, JFE Steel Corporation.

Один из крупнейших в России производителей навесного оборудования – технопарк «Импульс». Производство сертифицировано шведским концерном SSAB, что означает применение износостойких сталей Hardox и сварки по специальной технологии. Усиление ковшей пластинами из Hardox значительно удлиняет срок эксплуатации ковша, при этом его масса увеличивается несущественно.

Еще одна специализированная компания из Иваново – Reschke Rus – помимо усиленных, скальных и ковшей общего назначения предлагает нестандартные изделия. Ковш-рыхлитель с дополнительным ребром жесткости подходит для работы в самых тяжелых условиях, использоваться для рыхления мерзлой и каменистой почвы с ударом.

Ковш для перемещения каменных блоков с вытянутым профилем изготавливается полностью из закаленных износостойких сталей. Просеивающий ковш предназначен для отсеивания камней и прочих горных пород, а также для переработки строительного мусора. Дренажный ковш с отверстиями в днище – для очистных работ на водоемах.

Подводя итоги, стоит отметить, лучший выбор – это ковш, который соответствует номинальной нагрузке и изготовлен с использованием высокопрочных и износостойких материалов. Если ковш выполнен без применения износостойких или легированных сталей, на его ремонт с помощью наплавки и приварки полос придется потратить много времени. Разумным решением является наличие нескольких ковшей разной ширины для различных типов грунта и использование гидрозамка для их быстрой смены.

Видео: Производство ковшей для спецтехники

Всего оценок: 2 Комментариев: 19 Просмотров: 2826

Автор статьи: / Дата публикации: 28-09-2019 / Обновлено: 22-09-2020

Поиск запроса “типы ковшей экскаватора” по информационным материалам и форуму

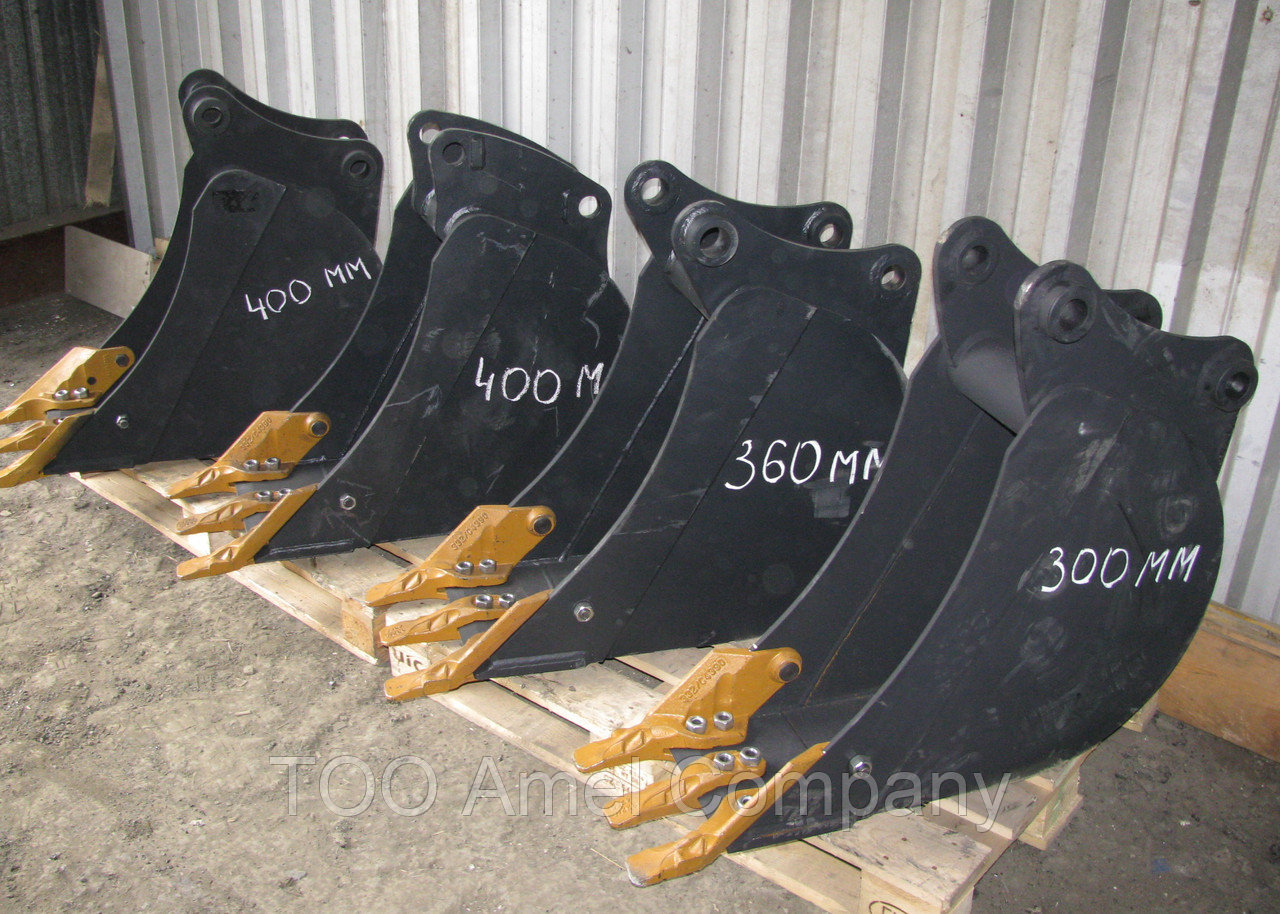

Ковш для экскаватора погрузчика JCB Case CAT Komatsu

              Универсальный ковш – предназначены для большинства общеземляных работ. Идеальны для работ с глиной, песком, гравием и пр. Благодаря усиленному исполнению ковш может быть использован и для работ с мерзлым грунтом. Все ковши выполнены из износостойкой стали и 09Г2С, по желанию клиента могут быть усиленны элементами из шведской износостойкой стали Hardox, Domex.

В базовой комплектации ковши оснащены Европейскими зубьями Caterpillar с приварными адаптерами и сменными коронками. Для защиты режущей кромки установлены болтовые бокорезы.

             Траншейный ковш – самый небольшой как по объему, так и по ширине, которая составляет от 30 до 65 см. Данные параметры позволяют использовать такой ковш при рытье траншей прямоугольного сечения, каналов, при прокладке трубопроводов и коммуникаций. К преимуществам траншейных ковшей относится возможность использовать их практически в любых условиях и труднодоступных местах: в городской местности, где пространство, как правило, ограничено, на промышленных объектах и т.д. Форма ковша позволяет получить траншеи с прямыми ровными стенками и достаточной глубины. Более того, он подходит для работы с любым типом грунта: песок, глина, суглинок, гравий одинаково хорошо поддаются его воздействию. Все ковши выполнены из износостойкой стали и 09Г2С, по желанию клиента могут быть усиленны элементами из шведской износостойкой стали Hardox, Domex.

               Планировочный ковш – предназначен для всех видов планирующих работ: выравнивания грунта, очистки канав, формирования откосов насыпей и прочих рабочих работ с легким грунтом. Мы производим планировочные ковши шириной от 800 мм до 2600 мм и объемом от 0,15 куб. метров до 1,5 куб. метров.

              Усиленный планировочный ковш – снабжен дополнительной футеровкой боковых стенок и коренного листа, усиленной режущей кромкой, а также мощным ножом. Особенность конструкции усиленного ковша позволяет изготавливать его без центрального ребра, что делает его пригодным в том числе и для землеройных, а так же погрузочных работ с легким грунтом.

Почему увеличенный ковш не увеличивает прибыль

Или что будет, если не смотреть на стандарты производителя

«Я хочу большой ковш, чтобы на машине среднего класса нарабатывать, как на более тяжелой» — такие мысли рано или поздно посещают очень многих владельцев экскаваторов. И некоторые пытаются это сделать — выходят за рамки рекомендованного производителем навесного оборудования, чтобы увеличить производительность. Хорошо, давайте посмотрим, что происходит при этом с машиной, скоростью работы и себестоимостью материала. Тем более что есть не умозрительные цифры, а данные из результатов испытаний, которые проводились Komatsu.

Об экономической пользе

В Komatsu брали стандартную машину со стандартным ковшом и замеряли ее производительность. Затем брали такую же машину с увеличенным объемом ковша и проводили замеры в тех же условиях, в той же ситуации: копка грунта, погрузка. Испытания развеяли главную надежду тех, кто ставит большие ковши: производительность растет, но нелинейно. При этом растет и себестоимость работы.

Пользовательский миф:

«Если я увеличу объем ковша на 15 %, я буду вырабатывать на 15 % больше».

Реальность:

Зависимость нелинейная. Например, при увеличении объема ковша на 15 % производительность увеличивается всего на 5 %.

То есть эффект от наращивания объемов есть. Но в три раза меньший, чем рассчитывал владелец.

Вместе с 5 % большей производительности владелец получает набор побочных эффектов:

  • увеличивается цикл работы;
  • ухудшаются условия наполнения ковша;
  • растет нагрузка на машину, а значит, и расход топлива;
  • растет нагрузка на гидравлику — это снижает ресурс машины в долгосрочной перспективе.

Результат — увеличивается себестоимость материала.

Здесь вопрос в том, на чем вы работаете и с какой целью ставите нестандартное оборудование. В краткосрочной перспективе есть экономия. Например, если это недорогой экскаватор, приобретенный на один сезон или год, и он может за это время выдержать дополнительные нагрузки и окупить себя, а его дальнейшая судьба не важна.

Но в долгосрочной перспективе это дополнительные расходы. Если речь идет об экскаваторе Komatsu, который приобретается не на один год, с расчетом на многие проекты, то стратегия явно невыгодна. На большой дистанции это означает, что экскаватор придется раньше ремонтировать и суммарный расход топлива будет больше при выполнении тех же операций, что и с базовым оборудованием.

Аналогичные результаты есть и для других типов техники, владельцы которой пытаются выйти за рамки рекомендаций производителя. Достаточно посмотреть примеры, что происходит с гидравликой и ходовой у самосвалов, которым нарастили борта. Некоторая экономия есть, но она не настолько значительна, чтобы снижать ресурс машины и увеличивать расход топлива.


О безопасности

Если в смысле экономической выгоды есть некоторое пространство для маневра с оборудованием, то проблема безопасности работ — это однозначное «нет» экспериментам.

Увеличенный от стандартов производителя ковш — это перегрузки. Нарушается устойчивость, можно перевернуться или съехать со склона.

Если использовать большой ковш на максимальном вылете, работа становится нестабильной. Особенно это заметно, когда ходовая часть находится в боковом положении: экскаватор может накрениться и упасть. Если это работа на склоне, машина будет скользить, как на лыжах: ее потянет вниз слишком большой ковш. Многие пользователи это знают в теории, но все равно экспериментируют, даже во время работ на берегу, на откосах. Предлагаем посмотреть ролики на YouTube, там много примеров утопленной спецтехники.

Подъем экскаватора, перевернувшегося на склоне

Как правильно использовать нестандартное оборудование

Определите задачу по силам

Чтобы безопасно и эффективно использовать нестандартное оборудование, нужно понять лишь одну вещь: такая конфигурация не может быть и никогда не будет универсальным вариантом.

Главный вопрос — цель модификации: под какие задачи устанавливается ковш большего или меньшего объема, это делается под копку, погрузку или отсыпку и с какими грунтами вы будете работать.

Ковш большего объема — это всегда облегченное оборудование. Он весит меньше, берет больше, но ограничен в применении погрузкой и осторожной отсыпкой. На примере оборудования к PC300: если ставим вместо 1,4 м3 ковш на 1,6 м3, надо понимать, что, если этим ковшом копать, его будет сложнее внедрить в грунт, увеличится цикл и производительность фактически не изменится по сравнению с ковшом на 1,4 м3. А еще его можно просто порвать — если грунт будет неподходящий.

Обратный эффект, если стоит усиленный ковш на 1,14 м3: он меньшего объема, то есть на погрузке он будет менее производителен. Зато без последствий справится с мерзлым или скальным грунтом. А тяжелый скальный ковш на 1,4 м3 весит в полтора раза больше стандартного (полторы тонны против одной), с ним небезопасно работать на максимальном выносе стрелы.


Ориентируйтесь на грунт

Разные типы грунта — это не только разные усилия на копку, но и разная масса на один и тот же объем. Да, это очевидная вещь. Но почему-то многие любители больших ковшей это не учитывают, а потом в поломках винят производителя, ресурс машин и оборудования.

Напомним рекомендации Komatsu по объемной массе для разных типов ковшей (на примере оборудования для PC300):

  • стандартный ковш на 1,4 м3 — для грунта плотностью до 1,8 т/м3;
  • ковш на 1,6 м3 — для грунта плотностью до 1,5 т/м3.

Проще говоря, 1,4 — универсал, а ковш на 1,6 м3 можно использовать только на песке. Можно расширять диапазон рабочего оборудования, но надо подбирать его под условия на строительной площадке.

Промежуточные модели техники

Специально для безопасного использования увеличенных ковшей Komatsu выпустили модель PC300-SE. Это 35-тонный экскаватор с ковшом на 1,9 м3. В линейке производителя он занимает промежуточное положение между экскаватором среднего класса PC300 и тяжелым PC400. Масса больше на 5 тонн, чем у базовой модели, в том числе для больших нагрузок и большей устойчивости. Ковш от 40-тонной модели. По этому описанию уже можно понять все преимущества и ограничения SE.

Ради безопасности у PC300-SE уменьшенный рабочий диапазон из-за укороченного вылета рукояти по сравнению с PC400 с таким же ковшом на 1,9, который считается стандартным для этой машины. Это означает, что для эффективного использования промежуточной машины нужно учитывать задачи для нее на конкретной площадке и то, какие на участке есть самосвалы. Создайте правильные условия для погрузки, и машина покажет себя. Например, такие машины эффективно работают при погрузке с подуступа.

Еще один вариант, когда SE раскрывает свою эффективность для владельцев, — карьерные работы, если в бюджет проекта не укладываются PC400 и другие тяжелые машины. В этом случае сработает уже экономия на разнице между классами техники — в цене покупки и стоимости владения.


Как правильно выбрать ковш экскаватора

Выбор экскаватора для вашей работы — это только первый шаг к приобретению необходимых вам инструментов. Будь то мини-экскаваторы или большие, экскаваторы невероятно универсальны благодаря доступным вариантам ковша и навесного оборудования. Учитывая множество типов ковшей обратной лопаты и экскаваторов, представленных на рынке, выбор правильного ковша для работы зависит от многих факторов.

Выберите ковш экскаватора, соответствующий условиям площадки

При выборе ковша для экскаватора в первую очередь следует учитывать конкретное применение и тип обрабатываемого материала.Обычно вы хотите найти самый большой ковш для своей работы, принимая во внимание плотность материала и размер самосвала.

Помните, что вес ковша ограничивает время цикла, а ковш становится тяжелее только при загрузке тяжелых материалов. Как правило, для материалов с более высокой плотностью используйте ковш меньшего размера, чтобы избежать снижения производительности. Вы хотите иметь возможность быстро загрузить свой самосвал с минимальным количеством циклов, чтобы снизить расход топлива, износ и время простоя.

Различные приложения также могут требовать определенных типов ковшей. Например, вы не сможете вырыть 18-дюймовую траншею 30-дюймовым ковшом. Некоторые ковши имеют функции для работы с определенными типами материалов. Скальный ковш имеет V-образную режущую кромку и длинные острые зубья, которые могут пробить твердую породу и толкать тяжелые грузы с большей силой. Известно, что ковш для копания справляется с твердой почвой. Учитывайте тип и плотность вашего материала и убедитесь, что вы выбрали ковш, способный его поднять.

Тип ковша экскаватора

Экскаватор может делать все: от рытья траншей и укладки труб до озеленения и уборки снега. Несколько типов ковшей позволяют экскаватору обрабатывать различные материалы в рамках этих приложений. Хотя доступно также много специальных сегментов, в пятерку самых популярных сегментов входят:

.
  • Ковши общего назначения, универсальные или для копания
  • Ковши для планировки, очистки или выемки грунта
  • Ковши для тяжелых или тяжелых условий эксплуатации
  • Ковши для копания
  • Ковши с наклоном под углом

Что такое ковш общего назначения?

Ковш общего назначения наиболее универсален и подходит для выполнения многих земляных работ.Он также известен как ковш для копания и входит в стандартную комплектацию экскаватора. Если вы арендуете экскаватор без указания ковша, скорее всего, вы получите ковш универсальный. Он поставляется с короткими тупыми зубьями, которые отлично работают на почве, и доступен во многих размерах для различных применений.

Вот некоторые материалы, которые можно перемещать с помощью универсального ковша экскаватора:

  • Грязь
  • Песок
  • Верхний слой почвы
  • Глина
  • Гравий
  • Суглинок
  • Ил
  • Грунт с рыхлым гравием или камнями
  • Замерзшая почва

Вы также можете найти компоненты для защиты от износа, позволяющие универсальному экскаватору работать с более абразивными материалами.

Что такое сортировочный ковш?

Ковши

отличаются гладкими краями, широкой конструкцией и плоскими режущими кромками. Они также имеют подъемные проушины, привариваемые боковые резцы и реверсивные режущие кромки с болтовым креплением. Эта конструкция создает ровные края для всех областей копания и лучше всего работает с мягкими материалами и почвами. Планировочные ковши, также называемые очистными ковшами или ковшами для выкапывания, обладают большой универсальностью для загрузки материала, выравнивания, выравнивания, обратной засыпки, наклона и очистки канав для улучшения дренажа.

Когда вы знаете, как использовать сортировочный ковш, вы можете использовать его для многих приложений, в том числе:

  • Ландшафтный дизайн
  • Обслуживание канав
  • Формирование уклона
  • Строительство дорог
  • Подсобные работы

Что такое ковш для тяжелых условий эксплуатации?

Ковш для тяжелых или тяжелых условий эксплуатации обычно изготавливают из высокопрочной, стойкой к истиранию стали. Из-за своей превосходной долговечности эти приспособления часто используются в каменоломнях для загрузки самосвалов материалом высокой плотности за меньшее количество проходов.

Ковши для экскаваторов Cat®

бывают общего, тяжелого, тяжелого и экстремального назначения. Они обеспечивают улучшенное копание тяжелых или абразивных материалов, таких как:

  • Взорванная порода
  • Плотная глина
  • Камень
  • Острый камень
  • Рваный базальт
  • Гравий
  • Песок с высоким содержанием кремния
  • Дробленый гранит
  • Сланец

Ковши для тяжелых и экстремальных условий эксплуатации могут работать с еще более тяжелыми материалами, в том числе:

  • Известняк
  • Песчаник
  • Битый шлак
  • Базальт

Что такое траншейный ковш?

Как и планировочный ковш, траншейный ковш используется для рытья траншей.Он хорошо подходит для узких кабельных траншей, водопропускных труб и водостоков. Он имеет узкую форму, острое плоское лезвие и удлиненную переднюю часть для лучшего доступа. Этот инструмент может копать глубокие траншеи, сохраняя при этом короткое время цикла. Траншейный ковш следует использовать для высокоточных работ, таких как копание вокруг труб.

Что такое наклонный ковш?

Ковш с наклоном под углом во многом похож на ковш для планировки – с дополнительной функцией поворота на 45 градусов в любом направлении.Из-за возможности наклона эти ковши полезны для создания точных уклонов. Они также позволяют экскаватору перемещать или формировать больше земли, не меняя положения так часто. Эти функции могут увеличить время безотказной работы сверхпрочной конструкции.

Ковши с наклоном под углом

бывают разных размеров для различных применений, например:

  • Оценка
  • Копание траншей
  • Очистка канав
  • Наклонный
  • Очистка земли или снега
  • Отделка
  • Прокачка
  • Ландшафтный дизайн
  • Копание в труднодоступных местах

Какие типы специальных ковшей экскаватора доступны?

Помимо наиболее часто используемых ковшей, вы можете найти ковши различных конструкций, которые можно использовать для конкретных работ:

  • Ведро-загадка: иногда называемое ведром-скелетом, ведро-загадка состоит из тяжелых пластин с промежутками между ними. Мелкие частицы проваливаются, отсеивая грубую почву или камни от мелкой почвы.
  • V-образный ковш: специальный ковш для рытья траншей, V-образный ковш может копать длинные угловатые траншеи V-образной формы. Часто используется для прокладки труб и инженерных сетей.
  • Ковш для камней: Ковш для камней имеет конструкцию, аналогичную ковшам для копания общего назначения. У него длинные острые зубья с V-образной режущей кромкой для оптимальной силы толкания. Скальный ковш может легко пробить твердую породу.
  • Ковш с твердым покрытием: Ковш с твердым покрытием имеет конструкцию, аналогичную ковшу для камней, и оснащен зубьями-рыхлителями, прикрепленными к задней части ковша. Он может разрыхлять уплотненную почву во время копания.

Аренда или покупка подержанных ковшей экскаватора? Знайте, что искать

Имея так много типов ковшей для экскаваторов, неплохо было бы подумать об аренде одного из них, когда вам нужно выполнить конкретную задачу. Если вы планируете использовать ковш для многих работ, вы можете сэкономить деньги, купив подержанный ковш экскаватора.Если вы выбираете ранее принадлежавший или арендованный ковш, вам необходимо понять, как осматривать его на предмет повреждений или ремонта. Ищите следующие элементы:

  1. Трещины, изгибы и вмятины: В точках сварки на ковше могут образоваться трещины, вмятины или изгибы. Трещина в сварке будет иметь бахрому ржавчины.
  2. Ржавчина: Ржавчина является одним из признаков чрезмерного износа ковша экскаватора. Если вы обнаружите ржавчину, подумайте, можете ли вы ее отремонтировать или ковш находится в слишком плохом состоянии.
  3. Выемка: материал зубьев ковша экскаватора представляет собой низколегированную сталь, обеспечивающую прочность и долговечность. Со временем, если зубья ковша изнашиваются, они приобретают форму полумесяца. Зубчатые зубы все еще работают, но с некоторым снижением эффективности. Если зубы изношены, вы можете подумать о том, чтобы инвестировать в замену зубов или запланировать их замену в ближайшее время.
  4. Доступность деталей: зубья ковша и другие элементы индивидуальной настройки со временем изнашиваются. Если ковш снят с производства, у вас могут возникнуть проблемы с поиском сменных зубьев.Перед покупкой проверьте в Интернете, где можно купить нужные детали, а также доступны ли они по цене и легко ли их найти.
  5. Fit: арендуете ли вы, покупаете новый или покупаете подержанный ковш, он должен соответствовать вашему экскаватору. Ковш, слишком тяжелый для размера вашего экскаватора, будет неэффективным и даже повредит вашу машину. После того, как вы убедились, что он соответствует размеру и весу вашего экскаватора, прикрепите его, чтобы обеспечить правильную посадку.
  6. Игра или движение: когда ведро прикреплено, попробуйте открыть и закрыть ведро.Проверьте, не ослаблены ли втулки, штифты или муфты.
  7. Копать: Если все в порядке, попробуйте копать ковшом, чтобы убедиться, что он работает. Подумайте о времени цикла, которого вы можете достичь по сравнению с другими ковшами.

Выбор размера ковша экскаватора

Большинство строительных проектов выигрывают от использования ковша, который повысит производительность за счет уменьшения количества проходов, которые необходимо сделать инструменту. Выберите самый большой ковш экскаватора, который не повлияет на эффективность, за исключением случаев, когда у вас есть особые требования к размеру, например, при рытье траншеи.Помните, что ковш, который вы используете на 20-тонном экскаваторе, будет слишком большим для 8-тонного экскаватора. Слишком большой ковш потребует от машины выполнения большей работы, а каждый цикл займет больше времени, снизит эффективность или приведет к опрокидыванию экскаватора.

Таблица размеров ковша экскаватора

Как правило, для вашего экскаватора подходят ковши разных размеров. Размеры ковша мини-экскаватора могут варьироваться от специальных 6-дюймовых ковшей до 36-дюймовых ковшей. Имейте в виду, что некоторые размеры применимы только к ковшам для сортировки, и вам не следует использовать другие типы ковшей с такими же размерами. Чтобы узнать, какой размер ковша подходит для веса вашего экскаватора, используйте эту таблицу размеров:

  • Машина до 0,75 тонны: ширина ковша от 6 до 24 дюймов или 30-дюймовые планировочные ковши.
  • Машина от 1 до 1,9 тонны: ширина ковша от 6 до 24 дюймов или сортировочные ковши от 36 до 39 дюймов.
  • Машина грузоподъемностью от 2 до 3,5 тонн: ковши шириной от 9 до 30 дюймов или 48-дюймовые планировочные ковши.
    • 4-тонная машина
  • : ширина ковша от 12 до 36 дюймов или 60-дюймовые планировочные ковши.
  • Машина грузоподъемностью от 5 до 6 тонн: ширина ковша от 12 до 36 дюймов или 60-дюймовые планировочные ковши.
  • Машина грузоподъемностью от 7 до 8 тонн: ширина ковша от 12 до 36 дюймов или размер ковша от 60 до 72 дюймов.
  • Машина грузоподъемностью от 10 до 15 тонн: ширина ковша от 18 до 48 дюймов или 72-дюймовые планировочные ковши.
  • Машина грузоподъемностью от 19 до 25 тонн: ширина ковша от 18 до 60 дюймов или 84-дюймовые планировочные ковши.

Как рассчитывается вместимость ковша экскаватора?

Вместимость ковша для каждой работы зависит от размера вашего ковша и обрабатываемого материала.Емкость ковша сочетает в себе коэффициент заполнения и плотность материала, часовую производственную потребность и время цикла. Вы можете рассчитать емкость корзины для конкретного проекта, выполнив пять шагов:

.
  1. Найдите вес материала, выраженный в фунтах или тоннах на кубический ярд. Обратитесь к листу данных о коэффициенте заполнения, предоставленному производителем ковша, чтобы найти коэффициент заполнения для этого конкретного материала. Эта цифра, выраженная в десятичном виде или в процентах, указывает, насколько полным может быть ведро с этим типом вещества.
  2. Найдите время цикла, отсчитав операцию загрузки с помощью секундомера. Запустите таймер, когда ковш начнет копать, и остановите, когда ковш начнет копать во второй раз. Разделите 60 на время цикла в минутах, чтобы определить количество циклов в час.
  3. Возьмите часовую производственную потребность, установленную руководителем проекта, и разделите ее на количество циклов в час. Этот расчет дает вам количество в тоннах, перемещенных за проход, известное как полезная нагрузка за цикл.
  4. Разделите полезную нагрузку за цикл на плотность материала, чтобы получить номинальную вместимость ковша.
  5. Разделите номинальную вместимость ковша на коэффициент заполнения. Это число говорит вам точно, сколько кубических метров материала вы сможете поднять за каждый цикл.

Ковш экскаватора на заказ и аксессуары

Чтобы оснастить ковш экскаватора любыми приложениями, которые у вас есть в магазине, вы можете настроить ковш с помощью множества дополнительных функций:

  • Типы зубьев: один из наиболее распространенных способов настройки экскаватора — это использование различных типов зубьев на передней части ковша.Зубы бывают разных форм для различных целей. Зубья долота имеют гладкий изогнутый кончик с плоским дном и отлично подходят для большинства применений. Зубья скального долота имеют усиленный наконечник долота, подходящий для скал и твердого грунта. Одиночные тигровые зубы имеют заостренный кончик для хорошего проникновения в материал. Двойные зубы тигра имеют по два острых зубца на зуб для еще лучшего проникновения.
  • Расстояние между зубьями: вы также можете настроить расстояние между зубьями для различных применений. Зубья с большим расстоянием между зубьями обеспечивают лучшее проникновение в горную породу, в то время как зубья с более плотным расположением зубьев лучше работают при копании почвы и траншей.
    • Конфигурация кромки
  • : ковши могут иметь лопаточные или прямые кромки. Лезвие лопаты лучше всего подходит для более твердых материалов и карьерных работ. Прямые кромки обеспечивают более чистый срез при работе с почвой, рытье траншей и обустройстве участка.
  • Бокорезы: ковши экскаваторов обычно поставляются с бокорезами, которые толще, чем сторона ковша. Вы можете оснастить свой ковш дополнительными боковыми резцами с болтовым креплением, которые также называются корнерезами, чтобы помочь вам копать корни во время раскопок.
  • Защита от износа: Бокорезы также могут способствовать защите от износа, наряду с нижней и боковыми износостойкими пластинами и защитой боковых граней. Эти аксессуары продлят срок службы вашего ведра.
    • Быстроразъемное соединение
  • : экскаваторы имеют множество типов навесного оборудования для ковшей и могут удерживать другое навесное оборудование, такое как рыхлители, шнеки, грабли и захваты. Возможность менять аксессуары на рабочем месте имеет решающее значение. Быстроразъемное соединение позволяет легко переключаться между многими типами инструментов и ковшей.
  • Муфта с механическим наклоном. Муфта с механическим наклоном позволяет любому инструменту наклоняться по дуге на 180 градусов или на 90 градусов влево или вправо от центра для максимальной точности.
  • Большой палец: для крупногабаритных грузов или грузов неправильной формы большой палец экскаватора можно прикрепить к верхней части ковша экскаватора, чтобы зажать материал и удерживать его на месте.

Замена зубьев на ковшах экскаватора

Лучше всего заменять зубья до того, как они полностью изнашиваются и обнажают переходник ковша.Чтобы установить на ковш новые зубья, выполните следующие девять шагов:

    1. Начните с защитных очков и защитной обуви. Вам понадобится молоток, инструмент для удаления штифтов, щетка с проволочной щетиной и новые зубы, которые вы хотите вставить. В целях безопасности пометьте машину перед работой с ковшом.
    2. Расположите ковш так, чтобы зубья были параллельны земле.
    3. Используя инструмент для удаления штифтов, удалите существующие зубы. Вбейте инструмент для удаления штифта в штифт так, чтобы вы нажимали на фиксирующую сторону зуба.
    4. Снимите зуб и очистите адаптер зуба щеткой из щетины.
    5. Вставьте фиксатор в соответствующее углубление в адаптере.
    6. Удерживая фиксатор на месте, поместите зуб на адаптер.
    7. С противоположной стороны фиксатора вставьте штифт через зуб и адаптер зуба.
    8. Забейте штифт, пока он не окажется на одном уровне с концом зуба.
  1. Убедитесь, что выемка штифта зафиксировалась в фиксаторе.

Найдите ковши экскаватора Cat и навесное оборудование от Thompson Tractor

Когда вы будете готовы купить ковши для экскаваторов или вам понадобится экспертная консультация по вашей рабочей площадке и машине, сотрудничайте с местными лидерами в области запчастей и ремонта тракторов. У нас есть широкий выбор навесного оборудования Cat для экскаваторов, независимо от того, ищете ли вы новые или бывшие в употреблении ковши. Получите необходимые детали быстро от экспертов с более чем 60-летним опытом работы в бизнесе.

Получите консультацию по номеру модели от наших профессионалов, связавшись с нами или воспользовавшись функцией чата.

Как рассчитать вместимость ковша экскаватора

Вместимость ковша — это мера максимального объема материала, который может быть размещен внутри ковша экскаватора с обратной лопатой. Емкость ковша может быть измерена вместимостью с навалом или вместимостью с кучей, как описано ниже:

Вместимость при ударе определяется как: Вместимость ковша после удара по плоскости удара. Плоскость удара проходит через верхнюю заднюю кромку ковша и режущую кромку, как показано на рис.7.1 (а). Эту ударную мощность можно непосредственно измерить с помощью 3D-модели одноковшового экскаватора с обратной лопатой.

С другой стороны, расчет емкости с кучей выполняется в соответствии со стандартами. Во всем мире для определения грузоподъемности с «шапкой» используются следующие два стандарта: (i) SAE J296: «Объемный объем ковша мини-экскаватора и обратной лопаты», американский стандарт (Мехта Гаурав К., 2006 г.), (Komatsu, 2006 г.) (ii) CECE ( Комитет европейского строительного оборудования) европейский стандарт (Мехта Гаурав К., 2006 г.), (Комацу, 2006 г.).

Вместимость с шапкой определяется как: сумма вместимости при ударе плюс объем избыточного материала, сваленного на ковш при угле естественного откоса 1:1 (согласно SAE) или при угле естественного откоса 1:2 (согласно CECE). , как показано на рис. 7.1 (б). Это никоим образом не означает, что мотыга должна нести ковш, ориентированный в этом положении, или что весь материал естественным образом будет иметь угол естественного откоса 1:1 или 1:2.

Как видно из рис. 7.1, емкость с кучей Vh может быть задана как:
Vh=Vs+Ve                             ….(7.1)

Где, Vs — ударопрочность, а Ve — избыточная грузоподъемность, сложенная с кучей либо при угле естественного откоса 1:1, либо при угле естественного откоса 1:2, как показано на рис. 7.1 (b).

Сначала из рис. 7.2 будет представлено уравнение ударной емкости Vs, затем с использованием двух методологий SAE и CECE будут представлены два уравнения избыточного объема материала или емкости Ve из рис. 7.2. Наконец, вместимость ковша с «шапкой» можно найти из уравнения (7.1).

Рис.7.2 Номинальная вместимость ковша (a) согласно SAE (b) согласно CECE

  • Описание терминов, используемых на рис. 7.2, следующее:
  • LB: отверстие ковша, измеренное от режущей кромки до конца задней пластины основания ковша.
  • Wc: Ширина резания, измеренная по зубьям или боковым резцам (обратите внимание, что 3D-модель ковша, предложенная в этой диссертации, предназначена только для легких строительных работ, поэтому боковые резцы в нашей модели не установлены).
  • WB: Ширина ковша, измеренная по бокам ковша у нижней кромки без прикрепленных зубьев боковых резцов (так что это также не будет важным параметром 108 для предлагаемой 3D-модели ковша, поскольку она не содержит боковых резцов).
  • Wf: Внутренняя ширина спереди, измеренная по режущей кромке или боковым протекторам.
  • Wr: Внутренняя ширина сзади, измеренная в самом узком месте в задней части ковша.
  • PArea: Площадь бокового профиля ковша, ограниченная внутренним контуром и простиранием плоскость ковша.

На рис. 7.3 показаны важные параметры для расчета вместимости ковша для предлагаемой трехмерной модели ковша. Выполненный расчет основан на стандарте SAE, так как этот стандарт является общепринятым и используется во всем мире.

Как видно из левой части рис. 7.3 PArea – это площадь, ограниченная пораженными плоскости (синяя линия) и бокового протектора (красная кривая), а это 66836 мм2.

Используя уравнения (7.1), (7.2) и (7.3), вместимость ковша для предлагаемого 3D модель ковша обратной лопаты получается 0,02781 м3 = 0,028 м3.

Папе

В зависимости от характера вашей строительной работы или проекта вам потребуется подходящее оборудование для ее выполнения.Независимо от того, занимаетесь ли вы бульдозерством, очисткой, погрузкой или распределением материалов, наличие подходящего типа ковша для работы имеет первостепенное значение.

Учитывая разнообразие рабочих площадок, для которых предназначен экскаватор, вам потребуются правильный тип ковша и детали для работы.

Многоцелевые ковши

Универсальный наиболее полезный тип ковша, если ваша небольшая работа требует от вашего оборудования различных задач. Многоцелевые ковши, созданные для широкого спектра применений, таких как бульдозеризация или зажимание и перемещение больших кусков материала, долговечны и готовы к любым задачам.

Универсальные ковши John Deere различных размеров и вместимости:

  • Общая ширина от 67 дюймов (1701 мм) до 84,8 дюймов (2153 мм) в зависимости от модели
  • Вместимость ковша с «шапкой» 15,8 куб. футов (0,5 м3) до 23,4 куб. футов (0,7 м3) в зависимости от модели
  • Пустой вес 620 фунтов. (281 кг) до 975 фунтов. (442 кг) в зависимости от модели

Скальные ковши

Как следует из названия, скальные ковши специально разработаны для перемещения и перемещения материала, а также для очистки территории от мусора и камней.Нужно очистить рабочее место, прежде чем что-либо еще будет сделано? Скальные ковши – лучший выбор. Скальные ковши от John Deere доступны для удовлетворения ваших потребностей.

  • Ширина От 1727 мм (68 дюймов) до 2093 мм (82,4 дюйма) в зависимости от модели
  • Вес 600 фунтов. (272 кг) до 750 фунтов. (340 кг) в зависимости от модели

Ковши с боковой разгрузкой

Разработанные специально для перемещения материалов, ковши с боковой разгрузкой легко собирают и распределяют такие материалы, как опилки, мульча, гравий, верхний слой почвы, песок и многое другое.Они чаще всего используются и предпочтительны на небольших участках или в тесных помещениях, таких как сараи.

В четырех различных моделях вы можете ожидать этого от ковшей John Deere с боковой разгрузкой: ярд до 0,67 куб. ярд в зависимости от модели

  • Вес 805 фунтов. (365 кг) до 915 фунтов. (415 кг) в зависимости от модели
  • Ширина от 60 дюймов (1524 мм) до 72 дюймов (1829 мм)

    • Пыль/мульча

    • Емкость 1.33 куб. ярд до 1,67 куб. ярд
    • Вес 1120 фунтов. (508 кг) до 1300 фунтов. (590 кг) в зависимости от модели
    • Ширина от 72 дюймов (1829 мм) до 84 дюймов (2134 мм) в зависимости от модели

    Выкатные ковши

    Требуется большая высота? Выдвижные ковши идеально подходят для перемещения больших объемов материала легким способом, а также для подъема на большую высоту для облегчения распределения и перемещения. Переместить мульчу из кучи на земле в кузов грузовика? Выкатные ковши John Deere — это ваше решение.Для трех различных моделей вы можете ожидать:

    • Ширина От 73 дюймов (1850 мм) до 97,5 дюймов (2480 мм) в зависимости от модели
    • Вес 1170 фунтов. (532 кг) до 1360 фунтов. (618 кг) в зависимости от модели
    • Вместимость с шапкой 1,19 куб. ярд (0,91 м3) до 1,68 куб. ярд (1,28 м3) в зависимости от модели

    Больше того, что вы ищете

    Наряду с этими четырьмя типами ковшей, John Deere также использует другие инструменты более узкой конструкции, такие как:

  • Универсальные ковши Идеально подходят для большого количества легкого материала
  • Литейные ковши Идеально подходят для прорыва через грубый материал
  • Зубчатые ковши Предназначены для дробления и рыхления почвы и камней с эффективностью
    • 9002 вы хотите заняться, знайте, что у Papé Machinery Construction & Forestry есть подходящее оборудование для этой задачи. Независимо от того, выберете ли вы John Deere или другого нашего партнера, мы позаботимся о вас.

    Заинтересованы в нашем оборудовании и хотите узнать цену? Не стесняйтесь обращаться к одному из наших квалифицированных членов команды.

    Ковши – задняя лопата

    Адаптируйте производительность экскаваторов Cat® к выполняемой работе. Высокопроизводительные ковши обратной лопаты Cat отличаются оптимальной шириной, грузоподъемностью и специальными характеристиками, которые подходят практически для любых рабочих задач.

    Ведра для кораллов

    Коралловые ковши специально разработаны для работы в каменистых коралловых условиях, например, на юго-восточном побережье США.

    Изображение Модель Ширина Емкость Вес
    Коралловый ковш 305 мм (12 дюймов) со штифтом 12 дюймов 2,3 фута³ 271. 2 фунта Детали

    Коралловый ковш 610 мм (24 дюйма) на штифте 24 дюйма 5 футов³ 383,6 фунта Детали

    Коралловый ковш 762 мм (30 дюймов) на штифте 30 дюймов 6.7 футов³ 440,9 фунта Детали


    Запрос информации

    Вернуться к началу

    Ведра для плетения

    Ковши Cat® для экскаваторов-погрузчиков предназначены для легких траншейных работ в легко проникающих, малоударных и умеренно абразивных грунтах.

    Изображение Модель Ширина Емкость Толщина базовой кромки
    230-мм (9-дюймовый) ковш для шпильки 9,1 дюйма 2.1 фут³ 0,8 дюйма Детали


    Запрос информации

    Вернуться к началу

    Ковши для очистки канав

    Ковши для очистки канав были разработаны для обеспечения оптимальной работы по рытью траншей, копанию откосов, выравниванию и отделке.

    Изображение Модель Ширина Емкость Вес
    Ковш для очистки канав, 1219 мм (48 дюймов) на пальцах 48 дюймов 13 футов³ 451. 9 фунтов Детали

    Ковш для очистки канав, 1372 мм (54 дюйма) на пальцах 54 дюйма 14,8 фут³ 491,6 фунта Детали

    Ковш для очистки канав, 1524 мм (60 дюймов) на пальцах 60 дюймов 16.7 футов³ 529,1 фунта Детали


    Запрос информации

    Вернуться к началу

    Сортировочные ковши

    Предназначен для обеспечения оптимальной планировки, рытья траншей, резки откосов и отделочных работ, а также оснащен дополнительными ковшами для облегчения транспортировки.

    Изображение Модель Ширина Емкость Вес
    Планировочный ковш 1200 мм (47 дюймов) на штифтах 47,2 дюйма 14,6 фут³ 632.7 фунтов Детали

    Планировочный ковш 1500 мм (59 дюймов) на штифтах 59,1 дюйма 18,6 фут³ 743 фунта Детали


    Запрос информации

    Вернуться к началу

    Ковши для тяжелых условий эксплуатации

    Ковши для тяжелых условий эксплуатации для экскаваторов-погрузчиков Cat® хорошо подходят для полукаменистой почвы или там, где необходимо разбить и удалить твердый насыпной материал.

    Запрос информации

    Вернуться к началу

    Скальные ковши для тяжелых условий эксплуатации

    Скальные ковши Cat® Heavy Duty специально разработаны для работы в суровых каменистых условиях в различных регионах мира.

    Запрос информации

    Вернуться к началу

    Ковши большой емкости

    Ковши большой вместимости для экскаваторов-погрузчиков Cat® хорошо подходят для работы на почвах с низкой плотностью и легких материалах.

    Запрос информации

    Вернуться к началу

    Ковши для земляных работ

    Экскавационные ковши Cat® для грунта обладают характеристиками для тяжелых условий эксплуатации и повышенной грузоподъемностью для использования в различных условиях, включая сильные удары.

    Изображение Модель Ширина Емкость Вес
    Экскаваторный ковш 457 мм (18 дюймов) на пальцах для грунта 18 дюймов 6. 4 фута³ 335,1 фунта Детали

    Экскаваторный ковш 610 мм (24 дюйма) на штифтах для грунта 24 дюйма 8,5 футов³ 394.6 фунтов Детали

    762 мм (30 дюймов) Экскаваторный ковш на штифте для грунта 30 дюймов 11,3 фута³ 434,3 фунта Детали

    Ковш для земляных работ на пальцах 914 мм (36 дюймов) 36 дюймов 13. 4 фута³ 491,6 фунта Детали


    Запрос информации

    Вернуться к началу

    Стандартные ковши

    Ковши стандартного назначения для экскаваторов-погрузчиков Cat® предназначены для использования в легко проникающих, малоударных и умеренно абразивных грунтах.

    Запрос информации

    Вернуться к началу

    Как определить вместимость ковша экскаватора, если известен тип экскаватора?

    Вопрос:

    Как определить вместимость ковша экскаватора, если известен тип экскаватора?

    Модель 35, то есть ковш 3,5 тонны вместимостью около 0,11 куб.мМодель 60, то есть ковш 6 тонн емкостью около 0.3 куб.м.Модель 120, то есть 12-тонный ковш объемом около 0,5 куб. м.Модель 160, то есть 16-тонный ковш объемом около 0,65 куб.м. 220, то есть 22-тонный ковш объемом около 1,1 куб.м. Модель 240, то есть 24-тонный ковш объемом около 1,2 куб. м. Модель 270, то есть 27-тонный ковш объемом около 1,5 куб. м. Модель 300, то есть 30-тонный ковш вместимостью около 1,6 кубометраМодель 400, то есть 40-тонный ковш вместимостью около 1.9 кубических метровМодель 250, то есть 45-тонный ковш объемом около 2,1 кубических метраВышеупомянутое в основном относится к естественной землеройной сваеРазличные модели экскаваторов разных марокPC200-8, PC обозначает серию экскаваторов Komatsu, 200 представляет 20-тонный класс, и -8 представляет новое поколение алгебры. Carter 306, 3 представляет серию экскаваторов Carter, 06 представляет 6-тонный класс, а новая алгебра представлена ​​ABCD

    . Емкость ковша

    SY205C-9 составляет около 0.8 кубических метровВместимость ковша SY225C-9 составляет около 1,1 кубических метраВместимость ковша SY235C-9 составляет около 1,2 кубических метраВместимость ковша SY465H-9 составляет около 2,2 кубических метровЭкскаваторы, также известные как машины (экскаваторы), также известные как экскаваторы, копают ковшом горные материалы выше или ниже поверхности машины и загружаются в транспортное средство или отваливаются в штабелеукладчик землеройной техники. Экскаваторы в основном изготавливаются из грунта, угля, наносов, грунта и горных пород, предварительно разрыхленных.С развитием инженерной техники в последние годы развитие экскаватора происходит относительно быстро, экскаватор стал одной из самых важных строительных машин в инженерном строительстве. Тремя наиболее важными параметрами экскаватора являются рабочий вес (качество), мощность двигателя и вместимость ковша. Например, любая модель экскаватора San. Мини-экскаватор: SY16C, SY35U. Малый экскаватор: SY55C-9, SY60C-9, SY65C-9, SY75C-. 9, SY85C-9, SY95C-9, SY115C-9, SY135C-9, SY155C-9A экскаватор среднего размера: SY195C-9, SY205C-9, SY215C-9, SY225C-9, SY235C-9, SY265C-9, SY305C-9H, SY335C-9HA большой экскаватор: SY355H-9, SY365H-9, SY385H-9, SY465H-9, SY700H-8, SY850H-8Мини-экскаватор: sy- от имени Sany, представитель 16-, 1 .6 тонн. Малый экскаватор: SY- от имени Sany, 55C- от имени 5,5 тонн. -9 означает новую алгебру.

    Узнайте модель экскаватора, посмотрите на шильдик экскаватора, там стандартный объем ковша

    Обычно 20 тонн ковша экскаватора емкостью около 1 куб. м, на заводе обычно 0,8 куб.м

    Ковши и аксессуары для экскаваторов, экскаваторов-погрузчиков, фронтальных колесных погрузчиков и мини-погрузчиков



    Выбор правильного ковша
    Выбор правильного ковша для вашей машины

    1. Получите максимальный подъем для машины из спецификаций OEM.Предполагается, что максимальная грузоподъемность соответствует полному вылету машины, включая вес штатного ковша.
    2. Рассчитайте скорректированную грузоподъемность. Это рассчитывается путем сложения максимального подъема машины и веса ковша OEM.
      (Максимальный подъем + вес ковша OEM = скорректированная грузоподъемность)
    3. Определите вес любых приспособлений, которые будут добавлены к концу рукояти. Например, если предполагается наличие сцепки, ковша и прижимного пальца, необходим общий вес этих трех приспособлений.
    4. Найдите плотность материала. См. таблицу плотности материала на стр. 9, чтобы определить правильную плотность материала.
    5. Рассчитайте подъемный вес. Сначала это достигается путем умножения вместимости ковша на плотность материала. Затем это число добавляется к весу навесного оборудования для определения подъемного веса.(Вес ковша x Плотность материала) + Вес навесного оборудования = Подъемный вес)
    6. Рассчитайте коэффициент подъемной силы. Это соотношение определяется путем деления подъемного веса на скорректированную грузоподъемность. (Подъемная масса/скорректированная грузоподъемность = коэффициент подъемной силы)
    • Если коэффициент подъемной силы меньше 1,0, выбранный ковш подходит для применения.
    • Если коэффициент подъемной силы выше 1,0, для применения следует выбрать ковш меньшей вместимости.
    Таблица заполнения материалов

    Пример: поиск наибольшего размера ковша для 20-тонного экскаватора

    Подъем OEM при полном вылете: 6290 фунтов
    Масса ковша OEM: Ковш 1790 фунтов (36 дюймов)
    Вместимость ковша: 1,43 куб. ярда
    Плотность материала: 3850 фунтов/куб. ярдов
    Скорректированная грузоподъемность: (6290 + 1790) = 8080 фунтов
    Вес крепления: (1950 + 0 + 0) = 1950 фунтов
    Подъемный вес: (1.43 х 3850) = 5505 фунтов + 1815 = 7320
    Коэффициент подъемной силы: (7320/8080) = 0,905

    схемы ведра мини-экскаватора



    Артикул № Описание детали
    1 КРОМКА
    2 БОКОВАЯ ПЛАСТИНА
    3 ОПОРНАЯ СТОЙКА
    4 ОБОЛОЧНАЯ ПЛИТА
    5 ПОВОРОТНАЯ ПЛАСТИНА
    6 ПЛАСТИНА НОСКА
    7 НАЖИМНАЯ ПЛИТА
    8 БОСС
    9 РЕМНИ ИЗНОСА
    10 ШТЫРЬКИ

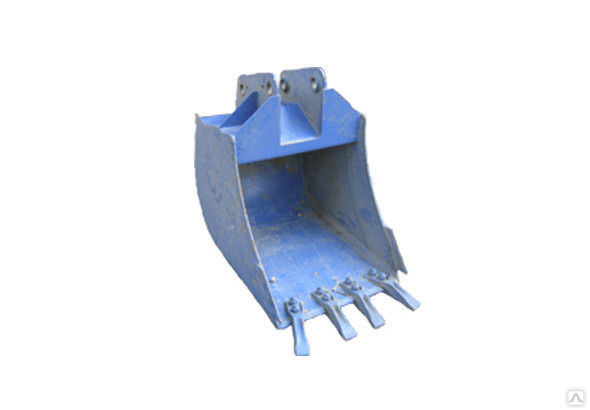

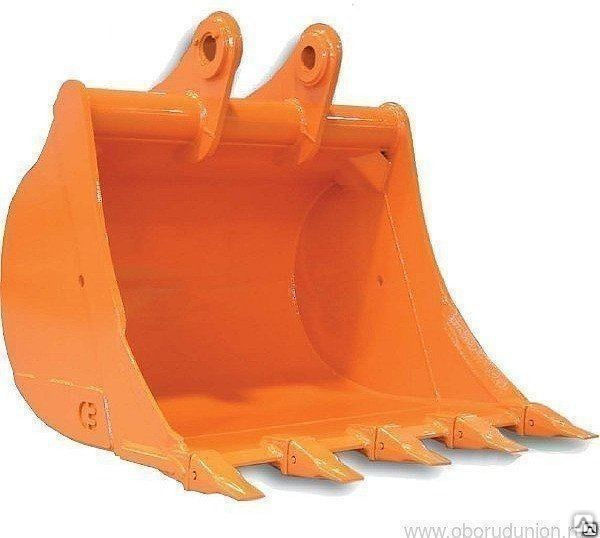

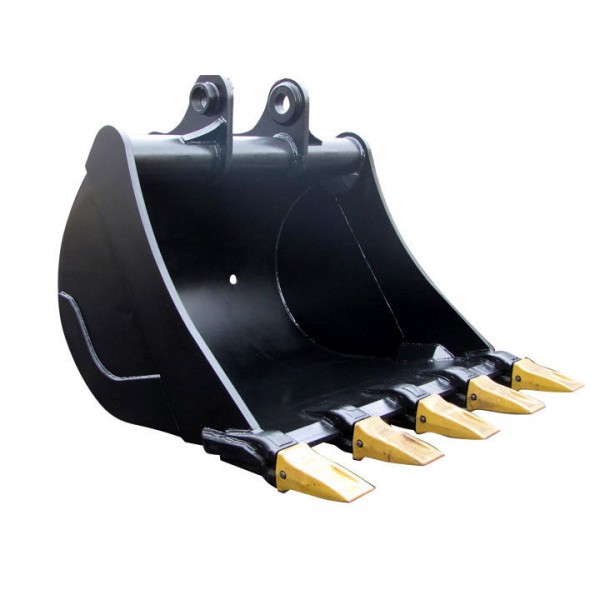

    10 + ковш экскаватора

    № арт. Описание детали
    1 Краевая пластина
    2 Верхняя балка
    3 нижняя балка
    4 Нижний кожух
    5 Подносок
    6 Боковая пластина
    7 Боковая защитная пластина
    8 Внешние сменные лямки
    9 Сменные ремни
    10 Задний бандаж
    11 Подъемная проушина
    12 Боковой кожух
    13 Сегмент защиты сиденья

    Экскаваторы-монстры в цифрах

    В этой записи блога Shop Talk мы рассмотрим 7 самых больших экскаваторов в мире и рассмотрим их в цифрах. Мы включили несколько таблиц, чтобы вы могли быстро понять, как они сравниваются с точки зрения веса, вместимости ковша, полной мощности, длины гусеницы и многого другого. Кто-нибудь из вас когда-нибудь работал с одним из этих монстров? Сообщите нам в комментариях!

    Самые большие в мире гидравлические экскаваторы и гидравлические лопаты

    Когда вы посмотрите на список самых больших гидравлических экскаваторов в мире, эти машины появятся (и перечислены в произвольном порядке):

    • Буцирус Rh500
    • Хитачи EX8000-6
    • Либхерр R9800
    • Комацу ПК8000-6
    • Либхерр Р996 Б
    • Хитачи EX5500-6
    • Буцирус RH 340B

    Любая из этих машин будет значительно больше, мощнее и производительнее, чем ваш заурядный гидравлический экскаватор или гидравлический экскаватор.Они были созданы для массовых работ и суровых условий, и большинство из них используется в горнодобывающей промышленности .



    Как видно из таблицы выше, многие из этих массивных экскаваторов используют дизельные двигатели Cummins , за исключением Komatsu PC8000-6 (марка Komatsu) и Bucyrus RH 340B (марка Caterpillar). Хотя в этих машинах используется множество различных типов ковшей, все они представляют собой ковши скальной лопаты, донной разгрузки или ковши обратной лопаты. Из них Komatsu PC8000-6 держит максимальную скорость движения на уровне 1.5 миль в час, а максимальная скорость поворота Bucyrus Rh500 составляет 4 об/мин.



    Титул самого тяжелого принадлежит Bucyrus Rh500, эксплуатационная масса которого составляет 908 метрических тонн . Самая легкая машина в этом списке (как будто термин «легкий» применим даже к весу любого из этих экскаваторов) — Hitachi EX5500-6, вес которого составляет всего 522 тонны.



    Интересно отметить, что корреляция между шириной ковша (ярко-желтый) и длиной стрелы (ярко-золотой) на приведенной выше диаграмме незначительна. Самая длинная стрела, принадлежащая Liebherr R9800, имеет длину около 39 футов; самый широкий ковш, принадлежащий Bucyrus Rh500, имеет ширину 20 футов.



    Обладатель самого широкого ковша, Bucyrus Rh500, также имеет самый большой объем ковша: 65,4 кубических ярда с скальной лопатой. Hitachi EX5500-6 имеет самую маленькую емкость ковша: 35,5 кубических ярдов с нижней лопатой.



    И снова у Bucyrus Rh500 есть еще один «самый большой»: усилие копания ковша составляет 539 000 фунтов.Самый маленький из них — Hitachi EX5500-6, весит всего 353 000 фунтов. Это точно больше, чем вы могли бы получить с помощью мини-экскаватора!



    Liebherr R9800 имеет самый большой объем топливного бака, позволяющий вместить 5 202 галлона дизельного топлива. Самый большой гидравлический бак можно найти на Bucyrus Rh500, который вмещает 2640 галлонов гидравлической жидкости. Простое заполнение одного из них в начале смены должно занять довольно много времени!



    Bucyrus Rh500 имеет наибольшую высоту разгрузки — почти 48 футов; Liebherr R9800 имеет наименьшую высоту разгрузки – всего 35. 75 футов. Что касается общей высоты, самой высокой машиной является Liebherr R9800, высота которой составляет чуть более 36 футов. Самая короткая машина в этой группе — Hitachi EX5500-6, чуть более 28 футов в высоту.



    Наименьшее значение давления на грунт оказывает Hitachi EX-5500 — всего 33,6 фунта на кв. дюйм. Liebherr R996 B оказывает самое большое давление на грунт, почти 41 фунт на кв. дюйм.

    Заключение

    Все любят машины-монстры, и гидравлические экскаваторы и лопаты, конечно же, не исключение.Это не те машины, которые вы бы использовали для раскопок вашего типичного жилого подвала или бассейна — это точно! Итак, кто хотел бы иметь возможность управлять одним из них?

    Вот еще несколько постов, посвященных экскаваторам…

      Главная передача Texas Компания является вашим партнером в поставке новых или восстановленных гидравлических двигателей главной передачи от одного мини-экскаватора до парка тяжелой техники.
