Телескопический экскаватор: Экскаваторы с телескопической рукоятью Hitachi, купить экскаватор в Москве

Содержание

Одноковшовые экскаваторы с телескопической стрелой

Копание грунта ковшом, закрепленным на конце стрелы, ведется в основном “на себя”, т.е. при вдвижении концевой части стрелы внутрь основания стрелы. Некоторые работы (например, погрузочные) выполняют при выдвижении стрелы.

Рис. 5. Экскаватор-планировщик с телескопической стрелой ЭО-3332 на колесном ходу

Если учесть, что вся стрела при этом может еще поворачиваться вокруг своей продольной оси, то становится очевидным преимущество рабочего органа этого экскаватора по сравнению с другими. Телескопическая стрела позволяет планировать не только дно, как это может, хоть с большим трудом, но сделать, например, универсальный полноповоротный гидравлический экскаватор, но с того же положения и боковые стенки и откосы траншей и котлованов. Привод рабочего оборудования этих машин гидравлический. Общая компоновка и конструкция экскаваторов с телескопической стрелой, за исключением стрелы, похожи на компоновку и, конструкцию одноковшовых универсальных полноповоротных экскаваторов, рассмотренных выше.

Эта машина может оснащаться сменными рабочими органами различных назначения и размеров. Но в связи с тем, что копание грунта при телескопической стреле производится во время ее втягивания в сторону машины, сменные ковши работают подобно ковшу – обратной лопаты.

Вместимость ковшей экскаваторов-планировщиков не превышает 0,4 м. Их используют в основном при отделке дна и откосов, т.е. при сооружении, эксплуатации и ремонте каналов, кюветов, канав в мелиоративном, ирригационном и дорожном строительстве.

Кроме того, экскаваторы с телескопической стрелой могут использоваться на погрузке в самосвалы и разгрузке сыпучих материалов и строительного мусора.

Но этим не ограничивается область применения данных экскаваторов. В зависимости от используемых рабочих органов машина может взрыхлять грунты (рыхлителем), бурить его (буровой машиной), фрезеровать грунт (фрезой), переносить емкости с бетонной смесью.

С целью расширения эксплуатационных возможностей машины телескопические стрелы можно удлинять и менять их форму с помощью надставок и удлинителей.

Эти машины применяются как в городских, так и в сельских условиях и могут легко перебазироваться с объекта на объект своим ходом либо на трейлерах. Гусеничные машины, естественно, более проходимы, чем колесные, но последние — быстроходны.

Транспортируют экскаватор с вдвинутой стрелой.

телескопическая стрела экскаватор наивысшего качества Local After-Sales Service

Alibaba.com – это платформа номер один, где можно найти лучшие продукты для ваших нужд. Он состоит из всего вашего любимого. телескопическая стрела экскаватор. что вам нужно в жизни. Вы найдете самое лучшее и долговечное. телескопическая стрела экскаватор на этой платформе. Если вы конструктор, вам обязательно нужно попробовать эти удивительные продукты на этой платформе. Все эти. телескопическая стрела экскаватор. удобны в использовании. Таким образом, вам не нужно сильно беспокоиться о его использовании. Вы также можете найти на этой платформе огромный ассортимент товаров разных категорий. На этой платформе доступны все виды товаров по суперскидкам, о которых вы даже не догадывались.

На Alibaba.com вы найдете не только хорошее. телескопическая стрела экскаватор, но в то же время вы обнаружите, что эти. телескопическая стрела экскаватор содержат лучшее качество, которое сохраняется дольше. Все это увлекательно. телескопическая стрела экскаватор бывают разных размеров, объемов и длины. Эти изделия изготовлены из материалов, которые легко разлагаются.

Производители этих удивительных. телескопическая стрела экскаватор обладают огромным опытом в производстве этих высококачественных товаров. телескопическая стрела экскаватор. Лучшая часть этой платформы заключается в том, что поставщики на этой платформе предлагают вам возможность настройки. Вы можете настроить его в соответствии со своими потребностями. Эти .. телескопическая стрела экскаватор изготовлены таким образом, что каждый непрофессионал может использовать их без каких-либо проблем.

На Alibaba.com вы можете найти все диапазоны. телескопическая стрела экскаватор. которые вам больше всего подходят. Вы не найдете подобных интересных предложений и скидок ни на одной другой платформе.

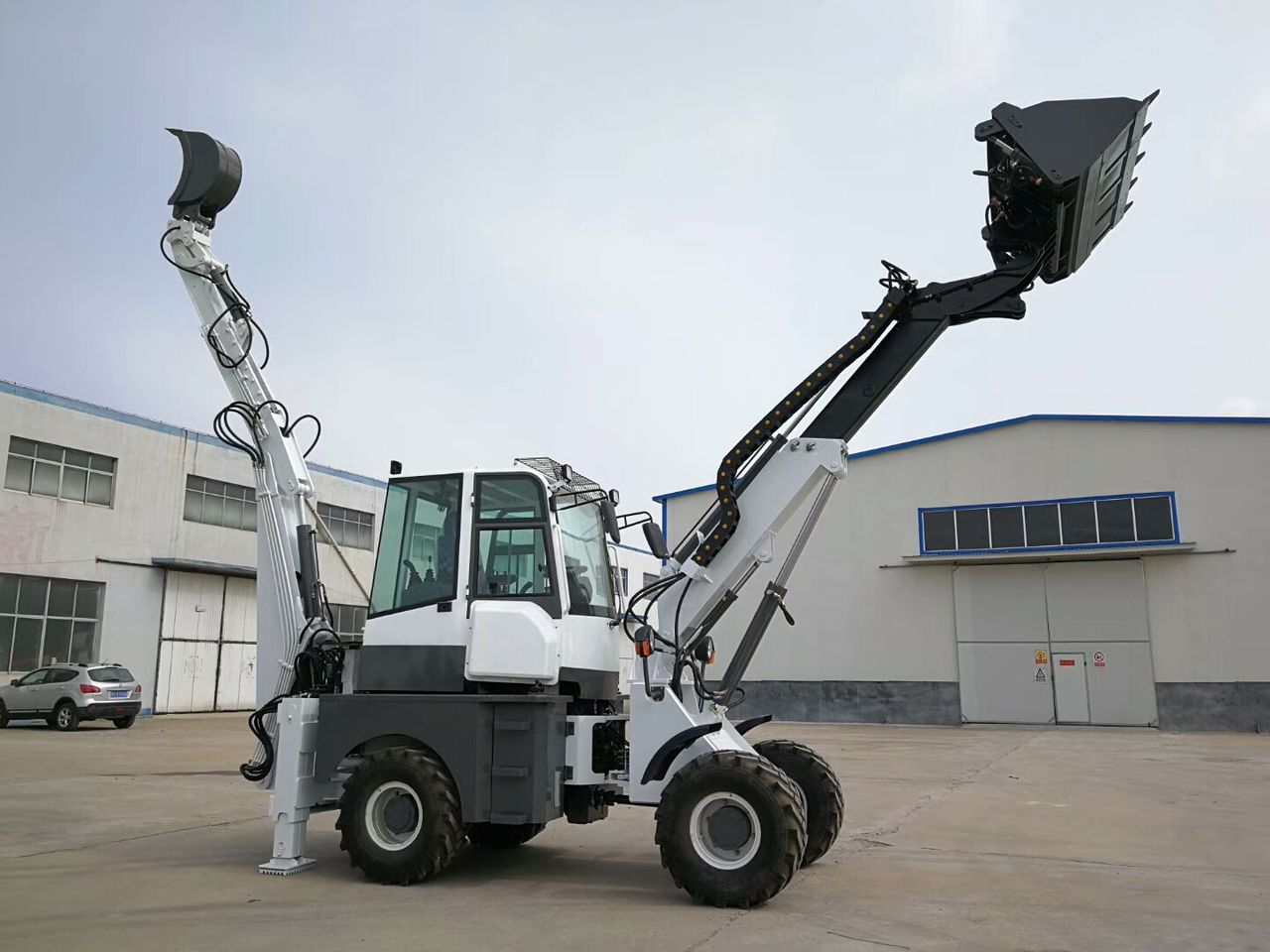

Телескопическая стрела экскаватора-погрузчика. Советы по эксплуатации

Советы по эксплуатации телескопической рукояти стрелы

1. Перед использованием телескопической рукояти стрелы надо снять с нее блокиратор, а после работы снова блокировать телескопическую рукоять.

2. При распрямлении стрелы с полностью выдвинутой телескопической рукоятью внимательно следить за балансировкой машины.

3. Выдвинутая телескопическая рукоять уменьшает максимальную грузоподъемность. При полном выдвижении телескопической рукояти убедитесь, что масса груза соответствует грузоподъемности экскаватора.

4. Выдвинутая телескопическая рукоять усиливает опрокидывающий момент. С выдвинутой телескопической рукоятью поворачивать стрелу экскаватора медленно. Воздерживаться от спуска по склонам.

5. Если телескопическая рукоять не требуется, она должно быть полностью втянута и заблокирована.

6. Каждые 50 часов проверять телескопическую стрелу, настраивать и смазывать ее.

7. Необходимо регулярно очищать поверхности телескопической рукояти от грязи.

Особенности традиционной конструкции телескопической рукояти с внутренней выдвижной секцией таковы, что при втягивании секции грязь попадает внутрь стрелы. Сальники гидроцилиндров подвергаются усиленному износу. Поэтому за их состоянием необходимо следить особенно внимательно и своевременно заменять.*

Источник фото: sfera-khv.ruЕсли телескопическая рукоять не требуется, она должно быть полностью втянута и заблокирована

8. Внимательно следить за состоянием прокладок телескопического устройства стрелы.

Эти прокладки являются направляющими для выдвижной части телескопической рукояти и поддерживают ее. Необходимо отслеживать состояние прокладок и зазор между ними и выдвижной секцией, своевременно заменять изношенные прокладки. Эту операцию должен производить квалифицированный представитель сервисного центра.

9. Не сталкивать землю при помощи боковой части ковша. Стрела не рассчитана на боковые нагрузки.

10. Не допускать ударов выдвижной секции рукояти по краю ямы.**

11. Навесное оборудование использовать только при втянутой телескопической рукояти. Иначе неизбежен повышенный износ телескопической секции стрелы.

12. Перед использованием навесного оборудования необходимо потренироваться.

13. Ставить ограждения с учетом длины телескопической стрелы в полностью выдвинутом положении.

Источник фото: lesopromyshlennik.ruТолько на телескопической стреле бренда John Deere выдвигается наружная секция-кожух

* Исключение – телескопическая стрела экскаваторов-погрузчиков John Deere. У них выдвигается наружная секция-кожух, а не внутренняя, как в традиционной конструкции. Таким образом, внутренняя часть телескопического устройства защищена от попадания грязи.

** Выдвижная секция телескопической рукояти классической конструкции не рассчитана на ударные нагрузки. Экскаватор-погрузчик John Deere – исключение. Его телескопическая рукоять является рабочим органом. На нижней поверхности рукояти возле ковша имеются специальные зубья. Они позволяют ломать асфальт и зажимать крупные куски между ковшом и рукоятью.

Материал предоставлен ООО “Универсал-Спецтехника” – официальным дилером John Deere в России (продажа строительной техники и сервисное обслуживание в 6-и федеральных округах РФ, поставка запчастей).

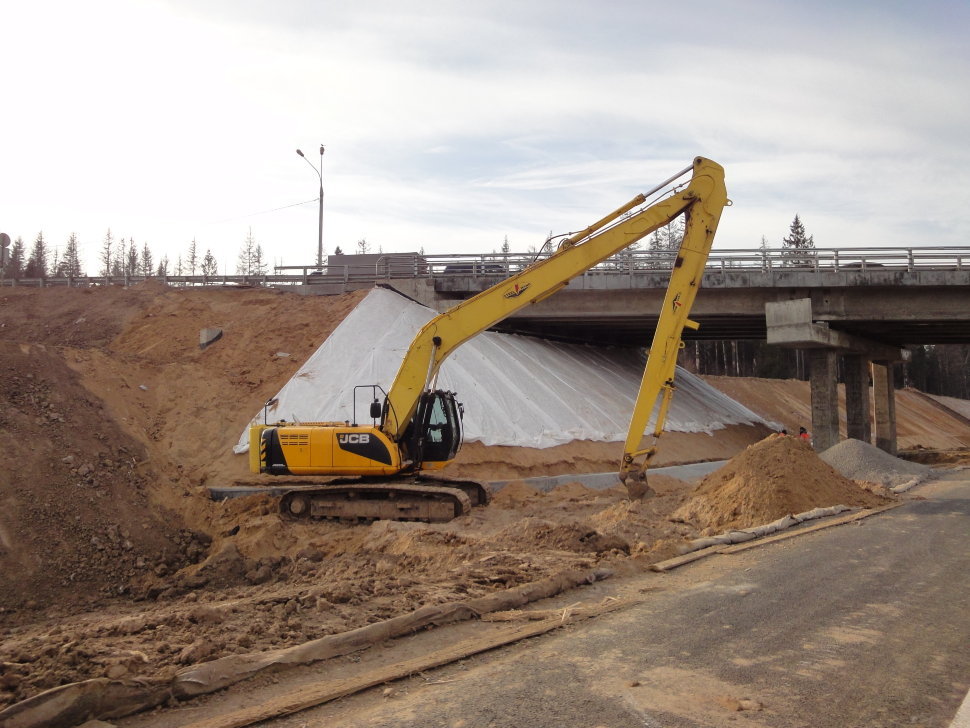

Экскаваторы с телескопической стрелой

По мнению специалистов, самым универсальным видом землеройной техники являются экскаваторы, оборудованные телескопической стрелой. Удивительно, но факт. На территории бывшего Союза подобную технику назвали «Золотой ручкой», однако она чрезвычайно мало распространена. Многие руководители соответствующих предприятий даже понятия не имеют о потенциальных возможностях экскаваторов с ТС.

Телескопическая стрела оснащается разворачивающимся навесным оборудованием. Ассортимент подобного оборудования настолько широкий, что экскаватор может выполнять функции даже небольшого крана.

Экскаваторы с ТС могут зачищать откосы, планировать почти трёхметровые насыпи, рыть котлованы, функционировать в весьма ограниченных по высоте местах (к примеру, под мостами), достаточно точно подкапывать под коммуникациями. Там, где не справится обычный экскаватор или грейдер, используют телескопический экскаватор. На многие модели подобной техники монтируют планировочный ковш. Часто используется и система технологического режима движения (ТРД).

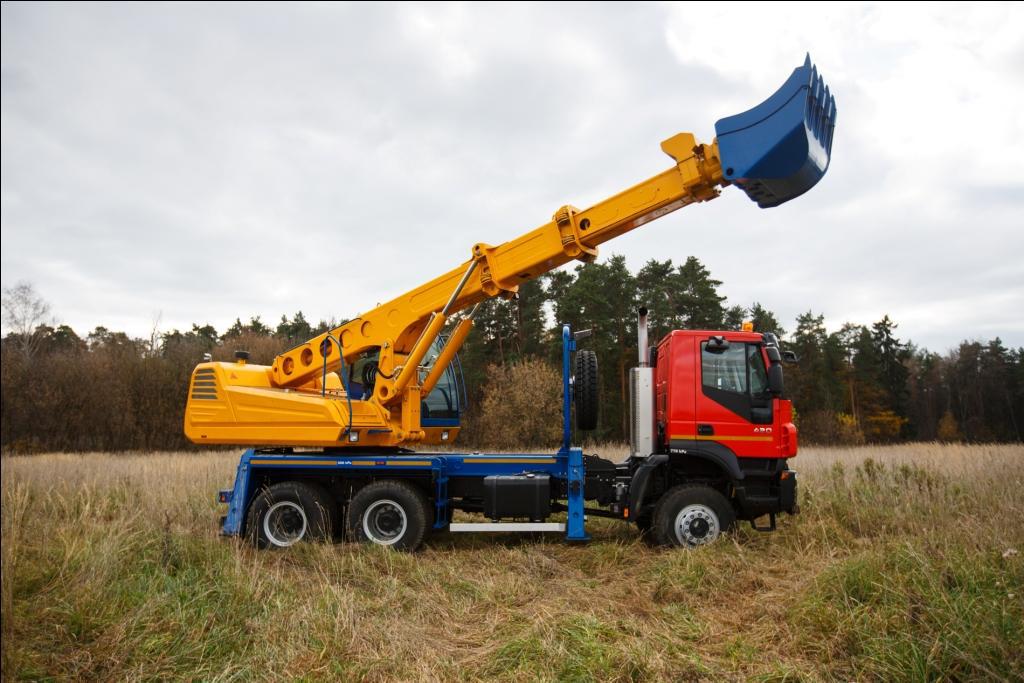

Телескопический экскаватор, смонтированный на базе автомобильного шасси, является исключительно мобильной техникой. Он может сам двигаться по автодорогам без специальных разрешений. Он даже не портит дорожное покрытие. Экскаваторы с ТС просто незаменимы в аварийных службах, потому что способны оперативно прибывать к месту аварии, помогая в ограниченных пространствах вскрывать грунты.

А разнообразное навесное оборудование легко и быстро превращает (при необходимости) технику в каток, манипулятор или подъемный кран.

В западных странах телескопический экскаватор нашел применение в разных сферах. Например, в металлургии эта техника очищает от шлаков доменные печи, в строительстве тоннелей машина выполняет отбойные работы, занимается выемкой грунта и его погрузкой. Экскаватор с ТС популярен в организациях ЖКХ, в вооруженных силах, у энергетиков, на предприятиях, добывающих нефть (газ).

Первые телескопические экскаваторы, разработанные в США, в основном использовались при возведении дорог. А с развитием в стране системы автомагистралей, интерес к подобной технике резко возрос. Причиной такого спроса на экскаватор является возможность замены одной универсальной машиной целого парка разнообразной техники. Следовательно, выгодно содержать всего одну машину с соответствующим ассортиментом навесного оборудования. Причем это целесообразно и для малых хозяйств, и для крупных предприятий.

Телескопические экскаваторы обычно выпускаются на разных типах серийных шасси. Использование автомобильных шасси, удешевляя стоимость установки, одновременно облегчает сервис техники и её эксплуатацию. Но производятся и универсальные модели, способные перемещаться и по железным дорогам.

Выпускаются и экскаваторы с ТС на гусеничной платформе.

Как видите, преимуществ у данной техники много, поэтому советуем в некоторых случаях эксплуатировать именно её.

Экскаватор-погрузчик ELEX 81А-01 (телескопическая рукоять)

Экскаватор-погрузчик ELEX 81А-01 – это многоцелевая высокопроизводительная машина, предназначенная для выполнения экскавационных и погрузочно-разгрузочных работ таких, как планировка территории, разработка и погрузка грунта, рытье котлованов и траншей.

Он соответствует всем требованиям европейских стандартов, а также техническим регламентам таможенного союза.

Машина- рамной конструкции, комплектуется узлами и агрегатами, зарекомендовавшими себя на всемирно известных машинах (Komatsu, Terex, Volvo), и не выдвигает жестких требований к квалификации оператора.

Двигатель ММЗ – проверенное временем сердце машины Двигатель Д-245. S2 Минского моторного завода, спроектированный специально для данного экскаватора-погрузчика, с охлаждением наддувочного воздуха, соответствует требованиям Евро-2. Топливная система не предъявляет жестких требований к качеству топлива. Применение двигателя ММЗ обеспечивает недорогое техническое обслуживание и ремонт, а так же наличие запасных частей.

Удобная кабина – залог комфорта и широкой обзорности Просторная кабина с увеличенным внутренним объемом и панорамными стеклами обеспечивает высокий уровень эргономики и безопастности, создает оператору комфортные условия работы и обзор экскаваторного и погрузочного оборудования, а уменьшенная высота кабины от поверхности земли позволяют транспортировать экскаватор-погрузчик автомобильным транспортом без применения низкопольных прицепов.

Высокая маневренность и управляемость Благодаря высокой маневренности ELEX 81A уверенно чувствует себя в ограниченном пространстве и позволяет оператору работать в труднодоступных местах оптимизируя рабочие процессы и сокращая ручной труд.

Конструкция стрелы и рукояти ковша дает оператору максимальный обзор с обеих сторон от стрелы, что особенно важно при рытье траншей и котлованов.

Гидравлические шланги для обеспечения максимальной безопастности проведены внутри конструкции стрелы.

Надежная гидросистема обеспечит высокую точность и плавность управления Гидросистема экскаватора-погрузчика выполнена на базе лучших зарубежных и отечественных комплектующих, что обеспечивает высокую точность и плавность управления, одновременное выполнение нескольких рабочих движений и малое время цикла. Применение механического джойстикового управления позволило выполнить гидросистему значительно проще, чем с пропорциональным электрическим управлением, что значительно упрощает диагностику и ремонт.

Для защиты от вандализма дверки инструментального ящика, АКБ и капот закрываются на замки.

Экскаватор-погрузчик ELEX 81А-01 имеет 2 модификации:

  • стандартная рукоять – глубина копания до 4340 мм;
  • телескопическая рукоять–глубина копания до 5410 мм.

Применение этих модификаций очень влияет на многофункциональность машины. Каждый имеет возможность выбирать нужную модификацию, подбирая под будущее предназначение экскаватора-погрузчика. Ось копания – 590 мм, что очень удобно при работе на тесных объектах.

Параметры двигателя экскаватора-погрузчика ELEX 81А-01

Двигатель

Д-245 производства Минского моторного завода (безупречная многолетняя работа на тракторах МТЗ “Беларус”) простой, не прихотлив к топливу и расходными материалами.
Номинальная мощность 81кВт (110 л.с.)
Максимальный крутящий момент при 1400 об/м 451 Нм
Число цилиндров/рабочий объем 4 цилиндра/4,75 литров
Стартер 12 v, 3,5 кВт при 1300 об/м

Электрооборудование

Однопроводная система электрооборудования, обеспечивает контроль и функционирования всех систем машины.
Рабочие напряжение 12 В

Привод колес

Подключаемый привод передних колес (режим 4WD) обеспечивает машине высокую проходимость. Режим 2 WD позволяет экономить топливо и ресурс трансмиссии при скоростном передвижении по дорогам с твердым покрытием.
Гидромеханическая трансмиссия с гидротрансформатором гарантирует запас, крутящего момента для выполнения любых, даже самых сложных и трудоемких операций.
1 и 2 передачи для передвижения в рабочем режиме
3 и 4 передачи транспортные
Транспортная скорость не более 40 км/ч

Передний ведущий мост

Тип моста  Балансирный подключаемого CARRARO (Италия)
Привод  Карданный вал
Управление  Принудительное, электромеханическое. (Возможно подключение на 1, 2 и 3 передачах КПП)

Задний мост

Тип моста  Жесткозакрепленный
Привод  Постоянный, карданный вал

Трансмиссия

Коробка перемены передач  Гидромеханическая, с ручным переключением передач, CARRARO (Италия)
Число передач вперед/назад 4

Рулевое управление

обеспечивает комфортное и эффективное управление, гарантирует легкость, скорость, плавность и повышенную маневренность.
Тип  Гидрообъемное, передние управляемые колеса
Тип механизма поворота Насос-дозатор, гидроцилиндр, рулевая трапеция, шестеренчатый насос
Шестерни насос  НШ 16Г-3 Л (установлен на двигателе)
Производительность  31 л / мин (при 2070 об / мин двигателя)
Внешний радиус поворота 5500 мм

Технические характеристики экскаватора-погрузчика ELEX 81А-01

Тормозная система

Тормозная система обеспечивает надежное и эффективное торможение машины.

Рабочие тормоза дисковые, работающие в масле, расположены внутри мостов с раздельным приводом на правое и левое заднее колеса, очень мощные и эффективные, требуют малого обслуживания. Система привода рабочих тормозов – сдвоенные педали, гидропривод. Возможность тормозного привода на четыре колеса позволяют достаточно быстро остановить экскаватор как при работе на стройплощадке, так и при движении в черте города.

Стояночный тормоз дисковый встроенный в задний мост

Система привода тормозной системы – ручная, механическая.

Гидросистемы

многофункциональная Гидросистема обеспечивает высокую точность и плавность управления, одновременное выполнение нескольких рабочих движений и малое время цикла.

Тип гидронасоса: шестерни

Рабочее давление – 24 МПа

Максимальная производительность насоса – 108 л / мин.

Технические характеристики

Наименование параметра значение

Н1

Максимальная габаритная высота

2800 мм

Н2

Максимальная высота

3030 мм

Н4

Дорожный просвет

320 мм

R3

Минимальный радиус поворота с ковшом в транспортном положении

5500 мм

L3

Колесная база

2280 мм

W1

Максимальная ширина машины

2280 мм

W3

Колея передних колес

1920 мм

W3

Колея задних колес

1730 мм

  Габаритная длина (рабочее оборудование в транспортном положении)

6400 мм

Оборудование

Экскаваторное оборудования

  Наименование параметра Стандартная рукоятка Телескопическая
АА4 Угол поворота ковша обратной лопаты 200 град

195 град

НН9 Транспортная высота обратной лопаты 3530 мм 3660 мм
НН10 Погрузочная высота обратной лопаты, не менее 3440 мм 4400 мм
НН11 Глубина копания обратной лопаты 4340 мм 5410 мм
LL5 Вылет режущей кромки ковша от оси вращения поворотной колонки 5350 мм 6540 мм
  Максимальная высота обратной лопаты по зубам ковша 5380 мм 6270 мм
  Смещение каретки обратной лопаты от центральной оси 590 мм 575 мм
  Номинальная грузоподъемность экскаватора без смещения оси копания 950 кг 850/600 кг
  Номинальная грузоподъемность экскаватора при максимальном смещении оси копания 650 кг 600/300 кг
  Номинальная емкость обратной лопаты * 0,1/0,25/0,3 м³ 0,1/0,25 м³
  Максимальное усилие резания экскаватора 3100 кг 2900 кг

* один из указанных по требованию заказчика

Погрузочное оборудование

Погрузочное оборудование

  Наименование параметра Ковш челюстной
А2 Угол разгрузки 52 град
А3 Максимальный угол опрокидывания полностью поднятого ковша 64 град
А4 Максимальный угол опрокидывания ковша на уровне стоянки 43 град
А5 Максимальный угол опрокидывания ковша в транспортном положении 40 град
А6 Максимальный угол копания 86 град
Н6 Глубина копания 150 мм
Н7 Высота подъема в транспортном положении 420 мм
Н9 Высота шарнира максимально поднятого ковша 3365 мм
Н10 Габаритная рабочая высота с максимально поднятым ковшом 4320 мм
НН12 Максимальная высота разгрузки закрытого универсального ковша 2650 мм
НН13 Максимальная высота разгрузки раскрытого универсального ковша 3270 мм
W5 Ширина ковша 2260 мм
LL6 Вылет кромки ковша при разгрузке 600 мм
  Номинальная грузоподъемность погрузчика 1750 кг
  Номинальная вместимость ковша 1,05 м³
  Вырывное усилия погрузчика развиваемое цилиндрами стрелы 3950 кг
  Вырывное усилия погрузчика развиваемое цилиндрами ковша 5900 кг



Челюстной ковш

Позволяет оператору осуществлять копания, нагрузки, бульдозерные работы, увлечения, засыпку и профилирования: “4 в 1”, увеличивает область применения машины.

Объем – 1,05 м³

Габариты экскаватора-погрузчика

ELEX 81A

 ELEX 81A-01

Мы встретились с Ливио Пейсом, директором Boss Attachments, на выставке Diesel Dirt & Turf 2019, чтобы поговорить об этом чудовищном приспособлении и о том, сколько труда было потрачено на его создание.

«Нашей самой большой насадкой на выставке [Diesel, Dirt & Turf] в этом году стала 42-метровая телескопическая стрела, самая большая в мире. Этот зверь способен добывать 190 тонн в час на глубине 42 метра, первый в мире когда-либо построенный.— сказал Ливио.

Запрос на руку поступил от клиента Boss Attachments, компании Moits Earthmoving, которая нуждалась в чем-то, что максимизировало бы их эффективность, а вместе с тем и рентабельность инвестиций. «Мойтсу требовалось что-то большое, выходящее за рамки. До этой руки для глубоких раскопок приходилось использовать несколько экскаваторов или кранов: очень медленно и очень дорого. Теперь они используют одного человека на одной машине, выкапывая до 190 тонн в час, что сэкономило им целое состояние».

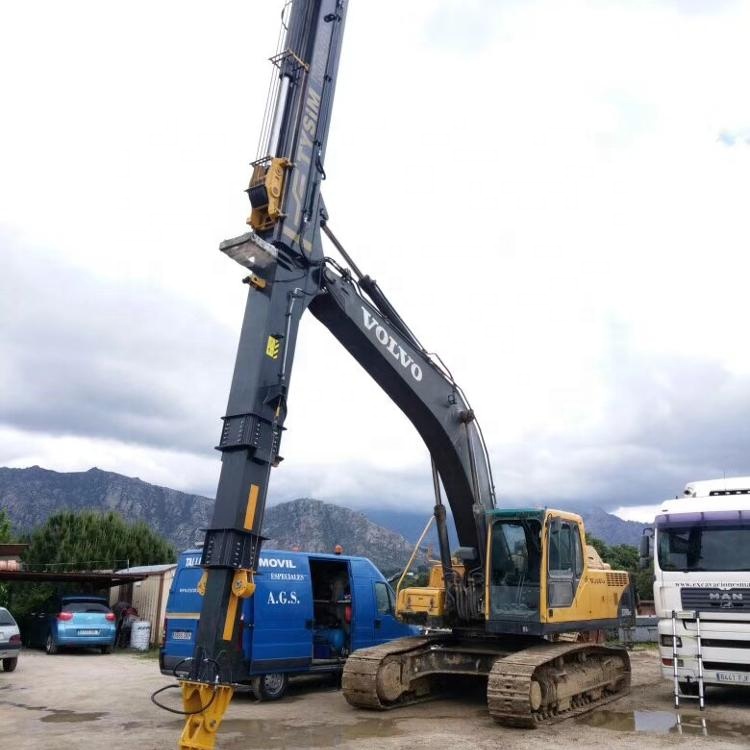

Разработка телескопической стрелы экскаватора

Просто глядя на руку; легко увидеть, что создание этого было немалым подвигом.Это огромное достижение и свидетельство мастерства Boss Attachments и команды в решении невозможного. И менее чем за 3 месяца.

«Обычно для разработки чего-то с нуля требуется 12 месяцев разработки. У нас был плотный график, у нас было 2 месяца на проектирование и сборку и еще месяц на доставку. У нас не было тестирования, и мы должны были сделать это и заставить его работать. Это было рекордное время. Построить что-то настолько большое, вернуться к чертежной доске и заново спроектировать это было огромным подвигом.На это ушло много часов, но мы сделали это в рекордно короткие сроки, и у нас есть довольный клиент, и это все, что имеет значение», — сказал Ливио.

В сотрудничестве с Cosben рука была спроектирована и изготовлена ​​за границей, но собрана и протестирована здесь, в Австралии.

«Он был сделан в Италии командой дизайнеров и строителей из 10 человек. Затем, когда он появился здесь, нас было 5 человек, чтобы установить его, протестировать и заставить работать, так что нам пришлось побить все рекорды. Было много долгих дней, это было очень утомительно, но абсолютно здорово.

«До сих пор самая большая рука была около 38 метров».

Огромный успех в строительной отрасли

42-метровая телескопическая стрела экскаватора Moits Earthmoving, спроектированная и построенная в рекордно короткие сроки компанией Boss Attachments.

Прошло 12 месяцев, а телескопическая стрела экскаватора все еще работает. На самом деле, их клиент из Moits Earthmoving вмешался в разговор, чтобы в восторге от навесного оборудования.

«Прекрасный агрегат, совсем недавно использовали его на станции метро Ватерлоо, а сюда на выставку только что приехали. 45 секунд из скважины на один кубический метр материала и 45 секунд обратно. Отличный агрегат». — Мойтс Землеройные работы.

Взгляните на экскаваторы, выставленные на продажу, или попытайте удачу в поиске экскаваторов на аукционе здесь.

Gradall представляет XL5200V: новейший экскаватор с телескопической наклонной стрелой и более компактной конструкцией противовеса

С выпуском гусеничного экскаватора XL5200V компания Gradall представила самую большую машину во всем своем парке, которая может похвастаться модернизированной электроникой, более компактной системой противовеса и, конечно же, телескопической наклоняемой стрелой для дополнительной универсальности при работе на шоссе.

Новая машина оснащена дизельным двигателем Volvo Penta Tier 4 Final и имеет усилие стрелы 24 941 фунт с усилием отрыва ковша 25 405 фунтов. По словам Градалла, благодаря новому двигателю топливная экономичность выросла на 5 процентов по сравнению с предыдущими моделями.

Фирменная телескопическая наклонная стрела позволяет машине работать в туннелях, под мостами и даже на первых этажах многоэтажных зданий благодаря гораздо более низкому профилю по сравнению с типичным экскаватором с поворотной стрелой. Стрела выдвигается на расстояние до 33 футов, 11 дюймов по линии земли и способна копать на глубину до 25 футов., 4 дюйма

Стрела также может наклоняться на 220 градусов, что является стандартной функцией, позволяющей более точно позиционировать навесное оборудование без потери мощности стрелы. Это отличается от обычных стрел, для которых требуется механизм наклона стрелы, который увеличивает вес и снижает усилие стрелы, говорит Градалл.

Задний поворотный кулак модели XL5200V был укорочен благодаря новой конструкции противовеса. Это уменьшает препятствия для движения со стороны машины при работе по сносу дорог и профилированию дорог.

Эта новая модель также имеет улучшенную 24-вольтовую электрическую систему и чувствительную к нагрузке гидравлическую систему, которая регулирует мощность в соответствии с нагрузкой, с которой работает машина, для экономии топлива.
