Первые отечественные экскаваторы

Гонка технических вооружений гражданского назначения между Советским Союзом и другими странами в середине прошлого века еще не была ярко выраженной. В основном мир по инерции после Второй мировой войны развивал военную промышленность. В гражданском секторе инженеры не особо торопились с развитием. Впрочем, и до этого времени те же экскаваторы в отечественной промышленности не пользовались такой популярностью, как сейчас. По простой, но дикой для сегодняшних времен причине: большинство землеройных работ производилось вручную с помощью обычных лопат. Ручными инструментами строили даже железную дорогу. В 1843 году царь-батюшка Николай I решил облагодетельствовать строителей и закупил у Америки четыре паровых экскаватора на рельсовом ходу. Но рабочий класс совершенствования не принял и передал через пять лет машины на стройку западносибирской магистрали. Там как-раз руки строителей перестали справляться и экскаваторы пригодились по полной программе. А в 1854 году русские умельцы создали механизм с приводом от паровой машины для вычерпывания земли из забоев на одной из гор под Нижним Тагилом.

В 1843 году Николай I купил у США паровые экскаваторы

1900–1940-е

По образу и подобию американских экскаваторов в России первые одноковшовые «землеройки» производить начали в 1902 году на Тверском экскаваторном (в то время Путиловском) заводе. Модель получила название «Путиловец». Работали новинки царского тяжелого машиностроения на прокладке железнодорожных путей. К поменявшему в стране весь ход истории 1917 году предприятие выпустило всего 35 машин со сменными ковшами (2,3 м³ для тяжелых грузов и 1,5 м³ — д ля легких). Попутно закупалась и иностранная техника.

Путиловцы отправились на стройку железных дорог

Затем производство землеройных машин практически остановилось. Почти 10 лет в СССР восстанавливали парк старых американских экскаваторов. Этим занималось Бюро Земмашин при ВСНХ. И только в 1930-ом Совет министров дал указание организовать собственное производство. Проектно-техническая контора экскаваторостроения начала работу. В апреле 1931 года в цехах ремонтного завода НКПС в городе Коврове, где до этого только ремонтировали экскаваторы на рельсовом ходу, построили свою версию 85-тонной «путиловской» машины с ковшом. Несмотря на недоработки, первенец отправился модернизировать железную дорогу в районе города Горький.

«Ковровец» собирали по образу «Путиловца»

А на заводе меж тем принялись устранять ошибки, и в октябре представили второй экземпляр «Ковровца». За два года рабочие выпустили из цехов 177 экскаваторов. Для управления машиной требовались сразу две бригады. При этом, в Союзе пока еще преобладала землеройная техника иностранного производства. К 1935 году на стройках были задействованы 1100 экскаваторов. И большая часть из них была «привязана» к железной дороге.

Первую отечественную полноповоротную модель на гусеничных движителях стал МIIIП-1,5, собранный на Воткинском машиностроительном заводе в 1932 году. Кроме гусениц у него было еще немаловажное отличие от прочих советских «конкурентов» — стрела работала с несколькими видами рабочего оборудования: прямой лопатой, драглайном, краном и грейфером. Да и паровых двигателей у «Воткинца» было целых три. Главный отвечал за передвижение самой машины и работу лебедок. Поворотный и напорный — за работу ковша.

Экскаватор МПП-0,75 «Костромич»

В том же году силами рабочих завода «Красный металлист» в Костроме появился и гусеничный полноповоротный экскаватор МПП-0,75. Он поддерживал работу уже с 10 типами сменного оборудования. Фактически модель могла выполнять функции бульдозера, подъемного крана, планировщика и скрепера. При этом «Костромич» проигрывал продукции Воткинского завода по мощностям двигателей (в конструкции их также было три).

В дальнейшем конструкцию модернизировали, и на свет появился полноповоротный гусеничный экскаватор МIIДЭ-0,75, поддерживающий уже 11 видов сменного оборудования. Это прямая и обратная лопаты, струг, засыпатель, драглайн, грейфер, скребок, корчеватель, кран, копер и лопата для тоннельных работ.

Начало 1934 года ознаменовалось для Дмитровского завода новинкой — первым советским траншейным экскаватором МК-1 (многоковшовый канавокопатель). Использование машины позволяло укладывать трубы на глубину до 2,3 м. Впоследствии было изготовлено несколько разных его модификаций.

ППГ-1,5 активно использовали на ГУЛАГе. Фото: А. Димитров

В 1934 году Ковровский завод разработал гусеничный экскаватор ППГ-1,5 с двумя основными паровыми двигателями и 15-метровой стрелой, который тут же стал основной рабочей машиной на строительстве ГУЛАГа и прочих мест под патронажем НКВД. Дело в том, что предприятие на два года перешло под контроль чекистов, и те воспользовались положением. С таким руководством рабочие завода умудрялись перевыполнять и без того неподъемный план. Экскаватор работал с тремя видами оборудования: прямой лопатой, драглайном и краном.

«Комсомолец» стал первым массовым экскаватором с двигателем внутреннего сгорания

Примерно в это же время на московском предприятии «Машиностроитель» решают «скрестить» трактор Сталинского тракторного завода и собственный землеройный механизм. Модель, получившая название «Комсомолец», стала первым массовым экскаватором с двигателем внутреннего сгорания (мощность 32 л. с.). Небольшой объем ковша — всего 0,35 м³ — позволил использовать машину в разных секторах народного хозяйства. А после модернизации, заключавшейся в применении напорного механизма, модель получила индекс МI-ДВ-0,35 и признание со стороны армии.

В «Лазарь Каганович» или ЛК-0,5 устанавливали ДВС от тракторов

В 1936 году инженеры Ковровского завода построили гусеничный экскаватор «Лазарь Каганович» с ковшом объемом 0,5 м³, сокращенно — ЛК-0,5. Он был оснащен дизельным двигателем от трактора ЧТЗ-С60, спрятанным в металлический кузов, установленным на траках с 4 опорными катками. Модель снабжали 7 видами рабочего оборудования. А к 1940 году появилась обновленная версия ЛК-0,5-А. Количество видов рабочего оборудования сократилось до четырех, число опорных катков увеличилось до пяти, а двигатель был заменен на 65-сильный.

Первый советский карьерный экскаватор М-IV-Э

В том же году началась эра карьерных экскаваторов СССР. Уральский завод тяжелого машиностроения представил модель М-IV-Э. За его работу отвечали электромоторы, которые приводили в движение как саму машину, так и стрелу с единственным рабочим оборудованием — ковш емкостью 3 м³. Впрочем, можно было установить удлиненную стрелу, но ковш на ней уже был меньше — 2 м³.

В конце 1930-х годов на заводе «Машиностроитель» освоили выпуск новой модели ПГ-0,35. Поворотная платформа установлена на гусеничных движителях, а в качестве силовой установки использовался керосиновый двигатель мощностью 52 л. с.

Еще одну разработку на предприятии выпустили с использованием двигателя от ЧТЗ С-60. В полноповоротной гусеничной модели ПДГ-0,57, как и в ПГ-0,35, для управления экскаватором использовался главный трансмиссионный вал. Он был связан с реверсивным механизмом, который отвечает за поворот платформы.

Начало сегменту мобильных экскаваторов положили на Ленинградском машиностроительном заводе НКПС, где землеройную установку установили на шасси грузового ЯГ-6. Конструкция получила индекс ДА-0,25. Последняя цифра традиционно для того времени обозначала объем ковша. Механизмы экскаватора приводились в движение отдельным 40-сильным бензиновым двигателем. Как отмечают наши коллеги из TechStory.ru, «главный трансмиссионный вал передает движение реверсивному механизму, имеющему ленточные фрикционы внутреннего зацепления. Передний вал лебедки предназначен для тягового или напорного барабана, задний вал — для подъемного барабана. Лебедка подъема стрелы установлена на валу подъемного барабана и приводится в движение через червячную передачу от верхнего ходового механизма. Все вращающиеся валы снабжены шариковыми и роликовыми подшипниками».

Аналогичная конструкция была и у модели Д-0,25 производства Кунгурского завода. Только экскаватор был размещен не на шасси грузовика, а на рамных гусеницах многоопорного типа.

Параллельно на этом же предприятии выпустили модель ТР-0,25. Механизмы для копания грунта разместили на базе трактора ЧТЗ С-60. Чтобы груз в ковше стрелы не перевернул машину, на передней части трактора установили противовес.

СЭ-3 обладал большим запасом мощности

После второй мировой войны в стране понемногу стали возобновлять выпуск экскаваторов. На Уралмаше вспомнили о чертежах, подготовленных еще в 1940 году. Тогда инженеры усовершенствовали модель М-IV-Э, но не успели запустить в производство. И вот в 1947 году, после очередных модернизаций с учетом последних на тот момент технических достижений, из цеха вышел СЭ-3. И хотя стандартный объем ковша был 3 м³, на советских карьерах машины эксплуатировали даже с пятикубовыми ковшами — настолько мощным был запас прочности.

В 1945 году на Ковровском заводе разработали дизельный экскаватор Д-107 с ковшом емкостью 0,5 м³. Правда, массово производить модель стали только два года спустя. Через некоторое время появились новые модификации — с дизельным двигателем мощностью 80 л. с. и электродвигателем мощностью 40 л. с., получившие индексы Э-505 и Э-504 соответственно. Производительность модели для того времени была очень хорошей до 100 м³ в час.

В 1947 году начался выпуск модернизированного экскаватора-канавокопателя ЭТ-351 для рытья траншей глубиной до 3,5 м.

1950-е

В 1950 году в Стране Советов появился первый массовый экскаватор на пневмоколесном ходу — Э-255 с ковшом объемом 0,25 м³. Управление было рычажно-гидравлическим. Модель сразу приняли на службу в Советскую армию. Правда, позже 255-й перестал устраивать служивых. Даже несмотря на увеличение объема ковша до 0,35 м³ (со сменой индекса на Э-353). Причиной стала небольшая глубина копания — до 2,6 м.

Э-255 использовали как для строительства, так и для военных целей

1952 год стал весьма значимым для советского экскаваторного строения. Сотрудники отдела кранов и экскаваторов Всесоюзного Научно-Исследовательского Института строительного и дорожного машиностроения создали первую лопату с гидравлическим приводом. Правда, пока только на бумаге. В качестве базового шасси предусматривалось использование полноприводного ГАЗ-63 с укороченной на полметра рамой. Проект носил название Э-151, которое расшифровывалось достаточно просто: экскаватор с ковшом 0,15 м³ первой модели. Лопата могла быть как прямой, так и обратной. Высота и глубина копания достигали 2 м. Но несмотря на перспективную гидравлику в сравнении с другими экскаваторами эта модель проигрывала по всем параметрам, поэтому опытный образец для народного хозяйства так и не был построен. Зато новинкой заинтересовались в главвоенстрое Министерства Обороны СССР, и в 1953 год первый Э-151 увидел свет. Во время испытаний выяснилось, что машина мало приспособлена к реальным условиям работы, в частности, при копании твердых грунтов она попросту опрокидывалась. Поэтому инженеры в спешном порядке начали доработку.

Э-151 часто опрокидывался еще при испытаниях

В 1953 году инженеры Ковровского завода модернизировали свои ставшие популярными модели. В частности, вместо зависимого напорного механизма установили комбинированный, а также уширили гусеничный ход. Новые версии пустили в производство под индексами Э-505А и Э-504А.

В 1955 году Э-505А снабдили более емким ковшом — 0,65 м³ и запустили в серийное производство под индексом Э-651. В это же время конструкторы обратили свои взоры на незаслуженно забытый Э-505 и, оснастив его пневматикой, наладили выпуск под индексом Э-506.

В 1956 году сразу два завода — в Саранске и в Киеве — начинают выпускать доработанную версию Э-151. Вместо грузовика-коротыша решили задействовать тракторы МТЗ-Л5 и М5. Для установки землеройного оборудования у шасси увеличивали колеи.

В 1957 году инженеры наконец дорабатывают модель Э-353 и запускают в серийное производство под индексом Э-302. Двигатель мощностью 37 л. с. расположили вдоль кузова, управление сделали пневматическим. Объем ковша составлял 0,3 м³, вылет стрелы достигал 5 м. Немаловажным преимуществом был подключаемый передний привод, делавший экскаватор едва ли не вездеходом.

Э-305 на шасси грузовика ЯАЗ-214 долгое время использовали военные

Через два года платформу 302-го установили на шасси грузовика ЯАЗ-214, что обрадовало военных. Правда, управление было уже пневмомеханическим, в отличие от прародительской модели. Новая мобильная землеройная модель пошла в производство под индексом Э-305.

Примерно в это же время появился экскаватор Э-303 на гусеничном ходу с ковшом емкостью 0,3 м³ с пневморычажным управлением. Он, как и вариант с удлиненным ходом Э-304, был унифицирован с 302-й моделью. Но если 303 и 302 могли работать с прямой и обратной лопатами, то Э-304 оснащался только обратной.

p.s.

За время существования СССР отечественная промышленность выпустила сотни моделей экскаваторов. Некоторые из них до сих пор еще трудятся на просторах СНГ. Многие стали прародителями современных землеройных машин. Описать их все в одном номере журнала не представляется возможным. Если вам действительно интересна эта тема или вы готовы поделиться своими архивными фотографиями и информацией, то пишите в редакцию.

Благодарим за предоставленные фото проекты TechStory.ru и AutoWP.ru

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

История создания экскаватора Э-305

Александр Буздин, фото из архива автора

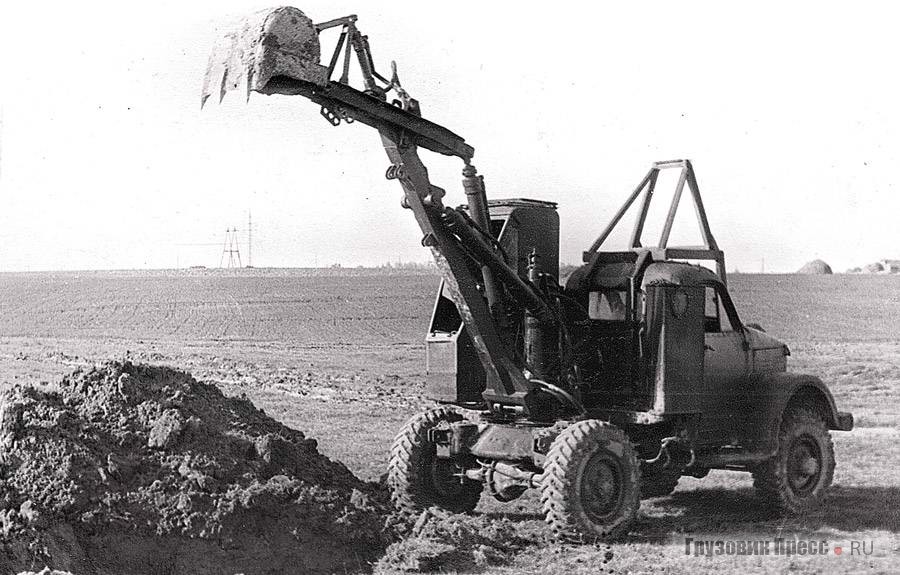

Испытания гидравлической лопаты Э-151 на базе автомобиля ГАЗ-63, проведённые по инициативе Министерства обороны СССР в 1953 году, показали её как положительные, так и отрицательные стороны.

Высокая мобильность и маневренность – несомненные преимущества машины, чего нельзя сказать о скромных рабочих характеристиках и медлительности движений рабочего оборудования. Народному хозяйству нужны были экскаваторы на строительных объектах с малыми объёмами земляных работ, поэтому Краснопресненский завод строительных механизмов (г. Москва) изготовил в 1954 году партию Э-151, несколько улучшенных по результатам испытаний. Но так как применение гидравлической лопаты на военно-инженерных работах исключалось, военные продолжили работы по анализу как выпускающихся, так и разрабатываемых народнохозяйственных землеройных машин на соответствие войсковым тактико-техническим требованиям (ТТТ). А пока в качестве вынужденной меры на снабжение армии принимались гусеничные и пневмоколёсные экскаваторы, которые показывали хорошую мобильность только при транспортировке грузовыми автомашинами.

Наверху сказали: «надо»

Переломным стал 1956 год. Ленинградский филиал ВНИИстройдормаш и экскаваторный завод разработали конструкцию нового пневмоколесного экскаватора Э-302. Низкие капоты, расположенная поперек силовая установка, пневматическое управление основными механизмами и отдельная от машинного отсека кабина управления характеризовали его как довольно компактного и легкого. На данном этапе это были единственные положительные стороны машины. В остальном присутствовало множество конструктивных ошибок и недоработок. Несмотря на явно сырую конструкцию, замминистра Министерства СД и КМ СССР Н.К. Гречин утвердил план по кооперации выпуска этой модели сразу на двух экскаваторных заводах – Ленинградском и Калининском. Классический пример поведения советской административной системы, когда сверху сказали «надо», совершенно не учитывая мнения исполнителей. Однако именно так появился герой нашего повествования.

На плечи отдела главного конструктора Калининского экскаваторного завода легло тяжёлое бремя по доводке конструкции экскаватора Э-302 до должного технического уровня. В процессе серийного выпуска все нововведения сразу внедрялись в производство, в результате калининцы добились выпуска более-менее работоспособных машин.

Естественно, за ходом модернизации экскаватора внимательно следили военные. С учётом перечисленных положительных качеств и начала серийного выпуска они подготовили тактико-техническое задание на разработку на его базе модификации, где ходовой частью служит автомобиль ЯАЗ-214.

В декабре 1957 года при главном инженере управления машиностроения Калининского Совнархоза М.А. Аренгольда, в присутствии представителя ВНИИстройдормаша А.С. Реброва, а также заинтересованных лиц из Госстроя СССР и Инженерного комитета инженерных войск состоялось техническое совещание. Объект рассмотрения – технорабочий (технический) проект автомобильного экскаватора-крана с ковшом вместимостью 0,3 м³ и грузоподъёмностью 5 т, выполненный специалистами калининского завода под руководством главного конструктора проекта С. А. Щётки. По результатам совещания принято решение изготовить опытный образец по разработанным ОГК чертежам.

4 апреля 1958 года главный инженер завода Н.Н. Кучминский и начальник ОТК Ю.С. Прокофьев произвели осмотр опытного экскаватора, получившего марку Э-305. Проверкой установлено, что сборка машины удовлетворительная, соответствует чертежам и ТУ. При опробовании на холостом ходу по работе механизмов замечаний не было – экскаватор был допущен к проведению заводских испытаний.

Пробеговые, а также заводские испытания, проходившие с 10 апреля по 27 июня 1958 года со всеми видами заявленного рабочего оборудования, показали, что фактическая техническая характеристика соответствует данным, предусмотренным проектом, за исключением крановой. Устранение выявленных дефектов (10 пунктов) не вызывало изменения основных размеров и значительных переделок. По заключению комиссии Э-305 является работоспособным и годен для дальнейших испытаний.

В условиях полной секретности

На основании приказа Начальника инженерных войск от 9 октября 1958 года комиссия в составе семи представителей Инженерного комитета ИВ, среди которых был только единственный гражданский – главный конструктор, с 10 октября по 12 декабря 1958 года провела полигонные испытания экскаватора. Цель: проверить соответствие машины заданным ТТТ и выявить её эксплуатационные качества на военно-инженерных работах.

По работе с «обратной» и «прямой» лопатой замечаний не было. Серьёзные нарекания вызвало оборудование драглайна, использующее решетчатую 10-метровую стрелу. Несмотря на работоспособность, оно резко снижало транспортабельность экскаватора в целом. В транспортном положении высота по оголовку стрелы составила 6,9 м (!), что делало невозможным передвижение не только в населённом пункте или в лесу, но и в поле. Как альтернативный рассматривался вариант транспортировки экскаватора с опущенной стрелой позади машины. Но и здесь ковш, раскачивая экскаватор, не позволял двигаться быстрее 10–12 км/ч.

Использование решётчатой стрелы длиной от 10 до 15 м предусматривалось и для крановых работ. Но в связи с установкой на автомобиле шин низкого давления при подъёме грузов происходила их просадка, что резко увеличивало вылет крюка. Явление тем опасней, чем больше масса подвешенного груза и длиннее стреловое оборудование. Ситуацию можно было бы исправить установкой на шасси простейших аутригеров, но они не предусмотрены в конструкции из-за достижения предела по грузоподъёмности базового автомобиля. В результате принято решение отказаться от применения решётчатой стрелы для крана и использовать в этих целях стрелу экскаваторного оборудования. По грузоподъёмности (5 т), высоте подъёма и вылету она вполне удовлетворяла военных по характеру выполняемых работ.

Таким образом, несмотря на выявленные в ходе испытаний комиссией дефекты конструктивного и производственного характера, экскаватор по своим эксплуатационным характеристикам в основном соответствовал ТТТ. И главное – Э-305 показал себя действительно высокомобильным, развивающим скорость до 55 км/ч. Такая машина необходима войскам немедленно! В итоге для потребности инженерных войск в повышении маневренности и проходимости землеройных машин на основании приказа Начальника ИВ № 8 от 9 января 1959 года экскаватор Э-305 заказчиком принят на снабжение войск.

В том же году Калининский экскаваторный завод выпустил установочную партию экскаваторов, головной образец из которой успешно прошёл заключительные войсковые испытания с 21 по 31 декабря в Киевском военном округе.

В 1960 году по дополненным тактико-техническим требованиям экскаватор Э-305 доработан и получил марку Э-305В. Литера «В» в индексе не указывает третью модернизацию, если расшифровать его согласно действующей системе индексации, а обозначает «войсковой». В качестве базы теперь использован автомобиль КрАЗ-214 – аналог ЯАЗ-214, производство которого передано Кременчугскому автозаводу с Ярославского, в связи с изменением профиля последнего. Экскаватор Э-305В принят на вооружение не только инженерных, но и других родов войск, а также частей Военно-Морского флота СССР (приказ Министра обороны № 24 от 20 февраля 1960 года).

Нет предела совершенству

Тем временем в ОГК калининского завода продолжались работы по повышению надёжности рабочего оборудования экскаватора Э-305В и улучшению механизмов его привода. Проведённые технические мероприятия позволили устанавливать на поворотной платформе с экскаватора (зав. № 32) более мощный двигатель марки Д-48Л-С (48 л.с.). На экскаваторах № 1–31 применялись двигатели Д-38 или Д-38М (38 л.с.).

Один из экскаваторов Э-305В в рамках научно-исследовательской работы оснащён специальной герметизированной кабиной экскаваторщика для выполнения работ на химически или радиоактивно зараженной местности. Кабина оборудована фильтровентиляционной установкой типа ФВУА, предназначенной для подачи внутрь очищенного воздуха и создания подпора, и отопителем для подогрева подаваемого воздуха в зимнее время. Проверка условий обитаемости в кабине и эксплуатационные испытания экскаватора показали вполне удовлетворительные результаты.

Чтобы повысить применяемость решётчатой стрелы, на базе экскаватора Э-305 конструкторы создали экскаватор-кран Э-306 с шарнирным изломом. Однако это не единственное отличие: использовано шасси КрАЗ-214 с выносными опорами; в кинематику дополнительно введены две ступени зубчатых передач для уменьшения скорости подъёма и опускания груза и вращения поворотной платформы; на первом барабане установлен пневмотормоз и др. Более того, Э-306 оборудован указателем вылета и грузоподъёмности, ограничителем подъёма стрелы, т. е. функционально это больше грузоподъёмная машина, чем экскаватор. Но проект был закрыт после проведения испытаний двух изготовленных в 1961 году опытных образцов из-за превышенной нагрузки на оси базового автомобиля и чрезвычайно малой грузоподъёмности – чуть более 2 т.

Рано или поздно любая военная техника, базирующаяся на автомобилях, попадает в Научно-исследовательский испытательный институт Министерства обороны № 21 (НИИИ-21) в г. Бронницы. Туда в соответствии с приказом НИВ № 95 от 26 мая 1962 года был отправлен один из серийных Э-305В для проведения контрольных испытаний.

Проверку экскаватор проходил с 8 июня по 30 октября на работах, связанных со строительством трассы для испытаний колёсной техники при институте. Теперь заступиться за машину было некому, и, как следствие, неутешительный результат: 46 замечаний по экскаваторной установке и 12 – по базовому автомобилю. Итог разгромный: обусловленные программой контрольные испытания машина не выдержала и дальнейшая реализация поставок Э-305В в войска (на 1963 год) может быть допущена лишь при условии выполнения калининским заводом мероприятий, связанных с устранением всех (!) замечаний.

В свою очередь заводские конструкторы выразили несогласие по многим пунктам замечаний, что прилагались к протоколу актом «Особое мнение». Не всё зависело от них или рабочих, осуществляющих сборку. Во-первых, в приказном порядке «свалили на голову» наспех сконструированный экскаватор и всё, что пока было в силах исправить и улучшить, сделано. Во-вторых, некоторые узлы не изготовлялись в Калинине, а поставлялись по кооперации или покупались, и за их качество сборщики не могли нести ответственность. Естественно, некоторые пункты признаны справедливыми и относятся они прежде всего к недостаточной надёжности рабочего оборудования и качеству сварных швов.

Ситуация накалялась. Оставить войска без столь необходимых машин, конструкция которых работоспособна и имеет запас по улучшению, при полном отсутствии альтернативы – преступление. В более широком масштабе – загубить дело, в которое уже вложены государственные миллионы. Ответственность огромная! Кто её на себя возьмёт? Выход из сложившейся ситуации найден верный и вполне достойный своего времени: специалисты НИИИ-21 сами подготовили рекомендации по устранению замечаний, плюс ещё 10 возможных улучшений экскаватора Э-305В на перспективу.

На службе…

Проверку эффективности внесённых изменений по результатам контрольных испытаний проходил летом 1963 года один из серийных экскаваторов Э-305В в Звенигородском санатории МО. Несмотря на малый срок, калининцы смогли устранить замечания по 14 пунктам, однако основные недостатки снова повторились (21 пункт). За время испытаний имели место 14 поломок экскаваторного оборудования и 5 поломок базовой машины. И снова встал вопрос о приостановке поставок экскаваторов в войска (на 1964 год).

Дальнейшая напряженная работа ОГК калининского завода позволила исправить большинство замечаний, отмеченных в актах контрольных испытаний 1962 и 1963 годов, однако некоторые пункты оказались в плане решения тупиковыми. Но как бы то ни было, внесенные изменения в экскаваторную установку выявили, что основные эксплуатационные характеристики стали значительно отличаться от первоначальных в лучшую сторону. Тем более, что изменилась марка базового автомобиля: взамен снятого с производства КрАЗ-214 в Кременчуге начат выпуск улучшенной модели КрАЗ-214Б. Пришла пора первой серьезной модернизации.

В 1965 году изготовлен опытный образец экскаватора Э-305АВ на базе КрАЗ-214Б. В сравнении с Э-305В на нём применили ковш с увеличенной до 0,4 м³ вместимостью и более мощный двигатель привода рабочего оборудования Д-65 (65 л.с), что сразу отразилось на производительности по выемке грунта – она повысилась с 40–45 до 53–60 м³/ч. Вместо опорно-поворотного устройства каткового типа установлен унифицированный роликовый опорно-поворотный круг. Усилена конструкция поворотной платформы и ходовой рамы. Решётчатая стрела навсегда исключена из списка сменного оборудования.

Контрольные испытания Э-305АВ проходил на полигоне Военно-политической академии им. Ленина с 25 августа по 10 ноября 1965 года. Здесь экскаватор не впустую перекидывал землю, а выполнял экскавационные работы на строительстве трассы для вождения гусеничных машин. Комиссия признала, что у экскаватора значительно повышена надёжность, улучшены условия ремонта, регулировки агрегатов и узлов. По базовому автомобилю каких-либо серьёзных замечаний не выявлено. Единственное, что не удовлетворяло – значительное время,  затрачиваемое на перемонтаж экскавационного оборудования в крановое. Эта проблема была решена применением специальных фиксаторов стрела–рукоять и особой схемы запасовки крюка, позволившей не демонтировать рукоять и сократить время на переоборудование в 6–7 раз! Экскаватор Э-305АВ начал поступать в войска с 1966 года.

Но уже в следующем, 1967 году с производства снят КрАЗ-214Б и начат выпуск знаменитого «лаптёжника» – автомобиля КрАЗ-255Б. На его базе после проведения в 1968 году всех необходимых испытаний с 1969 года начали серийно выпускать войсковой экскаватор Э-305БВ. Технические характеристики новой машины в основе остались без существенных нововведений – конструкция отточена годами производства. Главное – использование более мощного автомобиля позволило повысить транспортную скорость до 71 км/ч, чем повышалась мобильность инженерных колонн при передислокациях.

С 1973 года Калининский экскаваторный завод, как и многие заводы отрасли, начал постепенный переход на выпуск экскаваторов с гидравлическим приводом. Их конструкция в корне различна с механикой, что потребовало соответствующего переоснащения производства. В результате с 1975 года завод прекратил выпуск машин с механическим приводом унифицированного ряда Э-302Б, Э-304В и… сделал исключение для «305-го». Главная цель для основного заказчика – Министерства обороны СССР – осталась прежней: насытить войска столь необходимыми землеройными машинами. Естественно, дальнейшая модернизация Э-305БВ признана нецелесообразной. Но минимальные улучшения в процессе выпуска всё же вносились: кабина машиниста экскаватора получила увеличенную площадь остекления, базовый автомобиль КрАЗ-255Б заменен модернизированным КрАЗ-255Б1 (с 1979 года) и др.

Конечно, морально и технически устаревшие, но простые и надежные! Как и в любой технике, механизмы экскаватора требуют точной настройки в процессе эксплуатации. В нём регулируется всё – от затяжки тормозных лент до усилия нажатия педалей. При бездарном механике работа экскаваторщика может превратиться в пытку. При грамотном подходе управление не требует приложения чрезмерных физических сил. Машинист манипулирует с помощью рычагов золотниками пневматического управления, а всю тяжёлую работу по включению–отключению муфт выполняет воздух. Не стоит забывать и о преимуществах механического привода перед гидравлическим в работе при минусовых температурах. Однако самый весомый аргумент – навыки работы на механических экскаваторах в те времена имел каждый машинист, так как парк экскаваторов СССР до 1980-х годов в подавляющем большинстве состоял из машин именно этого типа. Поэтому неудивительно, что экскаваторы модели Э-305БВ выпускались вплоть до середины 1980-х годов!

Счастливая судьба «305-го»

В 1990-х годах в различных частях Союза на текущем довольствии находилось значительное количество этих машин. Как правило, поддержание их в рабочем состоянии производилось за счёт разбраковки образцов, не подлежащих восстановлению. На волне конверсии большая часть экскаваторов Э-305БВ была реализована и успешно использовалась (и используется!) в гражданском строительстве.

Без преувеличения эти легендарные экскаваторы стали неким символом мощи Советской Армии. Трудно оценить тот объём работ, который был проделан ими для повышения обороноспособности и становления народного хозяйства страны. Нелёгкое становление и тяжёлые трудовые будни, но судьбу «305-го» семейства можно назвать вполне счастливой. Единицы машин в Союзе можно отнести к таким долгожителям, ведь серийный выпуск Э-305 в различных модификациях (сюда же следует добавить Э-305А и Э-305Б для работы на гражданке) продолжался без малого 35 лет! Экскаватор примерил на себе пять базовых моделей автомобилей высокой проходимости – от ЯАЗа до КрАЗа.

Ни для кого не секрет, что военная техника в СССР всегда была в авангарде технической мысли и производственных достижений. Появление в 70-е годы народнохозяйственных землеройных машин с прогрессивным гидравлическим приводом никак не могло обойти стороной военных. Настало время создания специального войскового экскаватора, как наиболее полно отвечающего значительно возросшим тактико-техническим требованиям. Работа по данной теме велась под шифром «Кирасир»…
