Конструктивные схемы экскаваторов

Конструктивные схемы экскаваторов

Рис. 166. Полуповоротный экскаватор ЭО-2621А навесной на колесном торе
1 — отвал; 2, 13, 16, 17, 21 — гидроцилиндры; 3, 8 — рамы; 4 — топлн бак; 5 — трактор; 6 — бак; 7 — насосная установка; 9— кабина; 10 — си машиниста; 11 — гидрораспределитель; 12 — механизм поворота; 14 — рукой 16 — ковш; 18 — стрела; 19 — трубопровод; 20 — поворотная колонна; 22 – опора

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 167. Гидравлическая и кинематическая схемы экскаватора ЭО-2621А.
1, 5 —насосы; 2, 6~ редукторы; 3 — бак; 4 — дизель; 7, 14, 15 — гидрорделители; 8—13 — гидроцилиндры

Конструктивное исполнение сборочных единиц гидропривода — гидроцилиндров, гидронасосов, гидромоторов, гИдр0распределителей и другого оборудования —стандартное.

Строительные одноковшовые экскаваторы с гидроприводом самой малой мощности с объемом ковша 0,15… 0 25 м3 выпускают на базе колесных тракторов и применяют при выполнении небольших объемов земляных и погрузочных работ.

Экскаватор полуповоротный ЭО-2621А навесной на колесном тракторе ЮМЗ-6П/6М имеет два вида рабочего оборудования — экскаваторное и бульдозерное (рис. 166). Основным рабочим органом экскаваторного оборудования является унифицированный ковш объемом 0 25 м3, который может работать как прямая, так и обратная лопата. Для перехода экскаватора с работы прямой лопатой на обратную достаточно ковш развернуть на 180°. Экскаватор может быть оснащен: погрузочным ковшом объемом до 0,5 м3, грейфером, обратной лопатой со смещенной осью копания, крановой подвеской, вильчатым подхватом для подъема штучных грузов и др.

Бульдозерное оборудование устанавливают в передней части трактора. Отвал бульдозера монтируется на рамах. Подъем и опускание отвала выполняется гидроцилиндрами. Кроме основного назначения, отвал выполняет роль противовеса.

Экскаваторное оборудование монтируется в задней части трактора на раме. Оно состоит из поворотной колонны, стрелы, рукояти и ковша, управляемых гидроцилиндрами. Механизм поворота состоит из двух гидроцилиндров короткозвенной цепи, находящейся в сцеплении со звездочкой, укрепленной на поворотной части колонны. Для устойчивости экскаватора предусмотрены выносные опоры, управляемые двумя гидроцилиндрами. Рабочая жидкость из бака подается к гидроцилинд-рам насосной установкой по трубопроводам через гидрораспределитель. Кабина машиниста и сиденье машиниста Устроены так, что машинист имеет возможность вести управление попеременно или экскаваторным, или бульдозерным оборудованием.

Рис. 168. Экскаватор ЭО-4123 с гидроприводом и жесткой подвеской рабочего оборудования
1 — поворотная платформа; 2 — сиговая установка; 3 — кабина машиниста; 4 — стрела; 5 —удлинитель стрелы; 6, 7, 11 — гидроцилиндры; 8 — рукоять; 9 — ковш; 10 — соединительная тяга; 12 — роликовый опорно-поворотный круг; 13 — гусеничное ходовое устройство

Рис. 170. Экскаватор, дованный прямой лопа
а — общий вид; 1 — стрела; рукоять; 3 — тяга; 4-бья; 5 — ковш; 6 — да ковша; 7, 8, 9, 10 — цилиндры

Рис. 171. Экскаватор, дованный погрузочным шом

1 — стрела; 2, 5, S — гц цилиндры; 3 — тяга; 4-коять; 6 — подвеска ша; 7 — ковш

Копание происходит при повороте кои гидроцилиндром и повороте рукояти выдвижением штс цилиндра. После наполнения ковш поворачивают в жение, препятствующее высыпанию грунта, поворот стрелы поднимают оборудование из забоя, а затем по ротная платформа вместе с рабочим оборудованием ремещается к месту разгрузки.

Рабочее оборудование прямой лопаты показано рис. 170. Ее узлами являются гидроцилиндр стрел рукоять с гидроцилиндром, ковш, на передней крс которого расположены зубья. При жестком соедини ковша с рукоятью тягой его положение по отношению к рукояти остается неизменным и опорожнение проися дит через подвижное днище, которое открывается гад цилиндром.

Прямой лопатой работают следующим образом. Втягивая штоки гидроцилиндров, опускают ковш на подошву забоя. Заполнение ковша происходит при повороте рукояти с ковшом на подъем. Заглубление ковша и регулирование толщины стружки грунта осуществляют гидроцилиндром стрелы. После наполнения ковша стрела поднимается и ковш выводится над поверхностью забоя. Поворачивая платформу вместе с рабочим оборудованием, перемещают ковш с грунтом к месту разгрузки. Рабочее оборудование погрузчика экскаваторов с ковшом увеличенной вместимости (рис. 171) применяют для разработки легких грунтов I и II групп и для погрузки разрыхленного грунта. Кинематическая схема рабочего органа-погрузчика, состоящая из рукояти, тяги равной длины, подвески ковша и головной части стрелы, образует параллелограмм, что обеспечивает перемещение режущей кромки ковша по прямой горизонтальной траектории на уровне стоянки на длине до 2 м и позволяет с его помощью осуществлять планировку площадки. В качестве стрелы погрузчика используется основная часть стрелы обратной лопаты и для ее подъема гидроцилиндр также от обратной лопаты.

Рабочее оборудование — грейфер экскаватора с гидроприводом показан на рис. 172. Стрела грейфера состоит из трех звеньев, связанных между собой шарнирно и удерживаемых в заданном положении с помощью гидроцилиндров. Челюсти грейфера замыкаются и раскрываются принудительно с помощью гидроцилиндра. При необходимости подвеска грейфера удлиняется промежуточными вставками, что дает возможность копать глубокие ямы и колодцы.

Специальные виды рабочего оборудования экскаваторов с жесткой подвеской рабочего органа. Для выполнения грузоподъемных работ экскватором выпускают сменное оборудование в виде бесканатной крановой подвески (рис. 173).

Широкое применение находит сменное оборудование в виде гидромолота (см. рис. 173,6), с помощью которого экскаватор может разрушать твердые покрытия и грунт глубокого промерзания, а также разбивать валуны и негабариты в карьерах.

Рмс. 172. Экскаватор, оборудованный грейфером

1, 4, 7—гидроцилиндры: 2, 3, 5 — «екцни стрелы; 6 — рукава; 8 — челюсти грейфера

Рис. 173. Специальные виды рабочего оборудования экскаваторов
а — грузоподъемный крюк; б — гидро-молот; в — уширенный ковш; 1 — крюк; 2 — рукоять; 3 — гидроцилиндр рукояти; 4 — удлинитель; 5 —стрела; 6 — поворотная платформа; 7 — гидроцилиндр стрелы; 8 — гидромолот; 9 — рабочий инструмент гидромолота

Читать далее: Экскаваторы с механическим приводом и гибкой подвеской рабочего оборудования

Общее описание экскаватора ЭО 2621

Одноковшовый неполноповоротный универсальный экскаватор ЭО-2621 смонтирован на шасси колесного трактора ЮМЗ-6Л.

Поворотной частью и рабочим оборудованием управляют с помощью гидроцилиндров. В качестве рабочего оборудования на нем применяют:

1. прямую или обратную лопату
2. кран
3. грейфер и вилы.

Прямой лопатой:

• разрабатывают грунт в мелких забоях
• зачищают дно и стенки котлована
• грузят сыпучие и кусковые материалы.

Обратной лопатой:

1. копают траншеи для укладки кабеля, хранения корнеклубнеплодов
2. роют небольшие котлованы.

Краном:

• грузят штучные материалы
• укладывают трубопроводы
• корчуют мелкие пни
• ставят столбы
• сажают деревья средних размеров
• выполняют монтажные работы при ремонте машин.

Ковшом грузят материалы с малой плотностью, вилами — мусор, стальную стружку и другие грузы массой до 400 кг

Экскаватор ЭО 2621

К трактору прикреплены обвязочная рама и рама бульдозерного оборудования. На раме установлена поворотная колонка, к которой прикреплена стрела.

Поднимают и опускают стрелу с помощью гидроцилиндра. Рукоять с ковшом поворачивается с помощью гидроцилиндров. Ковш поворачивается относительно нижнего шарнира рукояти гидроцилиндра.

Поворот рабочего оборудования возможен на 160°.

Экскаватор оборудован отвалом бульдозера, который служит также противовесом.

Для повышения устойчивости во время копания экскаватор снабжен выносными опорами с гидравлическим приводом. Управляют экскаватором из кабины с помощью гидрораспределителей.

Для установки обратной лопаты ковш устанавливают зубьями наружу и с помощью дополнительных тяг закрепляют на нижней вилке рукояти. Штоки гидроцилиндров крепят к нижнему кронштейну рукояти. Днище ковша шарнирно соединено с его корпусом и с помощью гидроцилиндра может открываться для разгрузки.

Корпус поворотной колонки с рабочим оборудованием поворачивают с помощью цепи, огибающей звездочку. Концы цепи соединены со штоками двух гидроцилиндров одностороннего действия.

При включении одного из них шток через цепь поворачивает в соответствующую сторону корпус поворотной колонки.

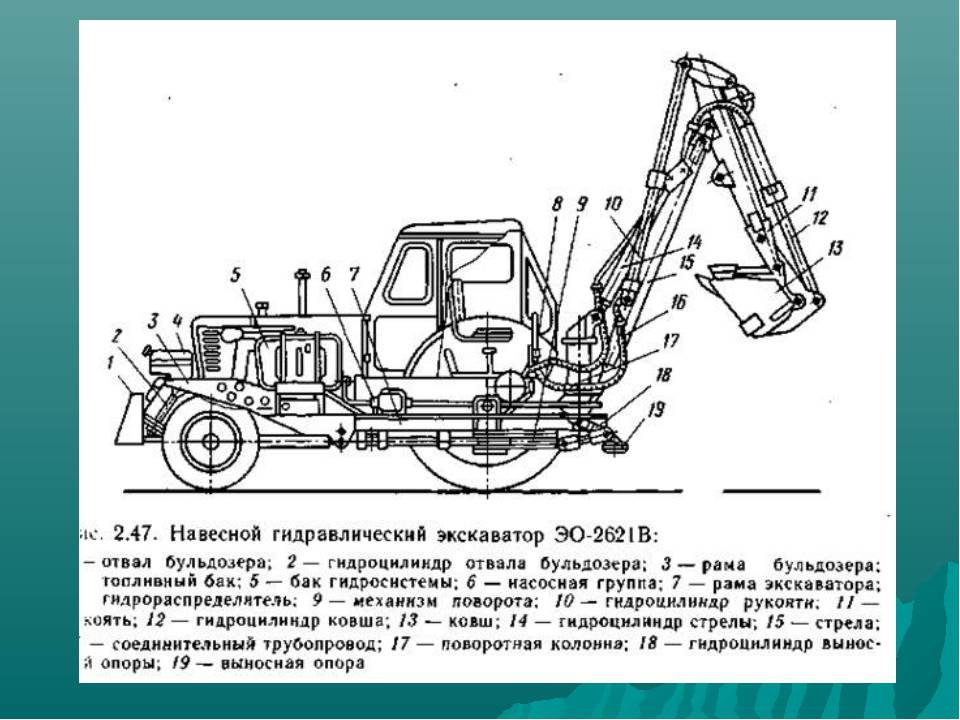

1 — отвал бульдозера; 2 — гидроцилиндр отвала бульдозера; 3 — рама бульдозера; 4 — топливный бак; 5 — трактор; 6 — бак гидросистемы; 7 — насосная группа; 8 — кабина; 9 — рама; 10 — сиденье; 11 — распределители; 12 — механизм поворота; 13 — гидроцилиндр рукояти; 14 — рукоять; 15 — гидроцилиндр ковша; 16 — ковш; 17 — гидроцилиндр стрелы; 18 — стрела. 19 — соединительные трубопроводы; 20 — поворотная колонка; 21 — гидроцилиндры; 22 — выносная опора.

Гидравлика

На экскаваторе ЭО-2621А применены две самостоятельные гидросистемы с общим баком для рабочей жидкости.

Первая приводит в движение рабочее оборудование от трех шестеренных насосов типа НШ32−3, жидкость подается через:

• распределитель в гидроцилиндры ковша
• рукояти и стрелы.

Вторая система от насоса через распределитель подает жидкость:

1. в гидроцилиндр стрелы
2. в гидроцилиндры поворотного механизма
3. через тракторный распределитель — в гидроцилиндры выносных опор и гидроцилиндр бульдозера.

Все насосы приводятся во вращение от коленчатого вала дизеля трактора через редукторы.

Для ограничения давления в запертой поршневой полости гидроцилиндра при копании установлен разгрузочный клапан, перепускающий жидкость в штоковую полость гидроцилиндра, а избыток жидкости — в бак.

Потери жидкости в штоковых полостях гидроцилиндров компенсируются через обратный клапан. При нейтральном положении золотников рабочая жидкость от насосов проходит через фильтр, установленный в баке.

Все трубопроводы имеют предохранительные клапаны, предотвращающие перегрузку механизмов экскаватора. Перепускной клапан, находящийся между трубопроводами, по которым жидкость поступает в гидроцилиндры, служит для плавного торможения механизма поворота в середине хода.

Плавное затормаживание в конце поворота достигается применением демпферных устройств, смонтированных в крышках гидроцилиндров.

Управляемые обратные клапаны обеспечивают свободную подачу жидкости в поршневые полости гидроцилиндров выносных опор и запирают слив жидкости, когда внешние нагрузки передаются от опор на штоки, чем также достигается устойчивость экскаватора при работе.

При подъеме опор жидкость подается в штоковые полости гидроцилиндров. Одновременно иглы клапанов открывают свободный слив жидкости из поршневых полостей.

а — кинематическая; б — гидравлическая; 1, 20 и 22 — насосы; 2 и 21 — редукторы; 3 — бак; 4 — разгрузочный клапан; 5, 6 и 8 — распределители; 7 — перепускной клапан; 9 — обратные управляемые клапаны; 10 — иглы; 11 — гидроцилиндр бульдозера; 12 и 13 —
гидроцилиндры выносных опор; 14 и 16 — гидроцилиндры механизма поворота; 15 — обратный клапан; 17 — гидроцилиндр ковша; 18 — гидроцилиндры рукояти; 19 — гидроцилиндр стрелы.

Главные технические характеристики

Ходовая часть на базе трактора ЮМЗ-6Л

Вместимость ковша, м*:
обратной лопаты	0,25
прямой лопаты	0,25
Глубина копания обратной лопатой	3 м
Наибольшая высота выгрузки обратной лопаты	3.3м
Дизель	Д-50П
Мощность дизеля, кВт	40
