Самодельный мини-экскаватор своими руками: описание процесса, видео, чертежи | Строительная техника

Каждый раз при произведении земляных работ, особенно на мелком строительстве, встаёт вопрос – копать лопатой (на это уйдёт много времени) или экскаватором – минут 30. Можно рассмотреть множество вариантов, и не получить универсального совета, что лучше сконструировать мини-экскаватор своими руками, взять в аренду или приобрести такую технику. Но проанализировать плюсы и минусы, сложности и преимущества построения самодельного агрегата необходимо. К важным этапам отнесём:

  • Подготовку
  • Конструирование
  • Изготовление
  • Сборку.

Самостоятельно изготовить или купить мини экскаватор – вот в чём вопрос.

Мини установка отличается многофункциональностью, компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки. Если ваш бюджет позволит потратить от 15000$ на покупку такой техники – конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача – копка траншеи или фундамента для дома – возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

  • Горячим желанием сделать это самостоятельно;
  • Временем для осуществления затеи;
  • Инженерно – технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
  • Наличие финансов – при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
  • Наличие необходимых инструментов и оборудования.

Конструкция мини экскаватора и её особенности.

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели, знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов.

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах, и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

  • Необходимые расходные материалы
  • Запасные части и детали
  • Оборудование для изготовления запчастей
  • Инструментарий (наличие или доступ)
  • Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Самодельный мини экскаватор-погрузчик | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим конструктивные особенности самодельного мини погрузчика-экскаватора с двигателем «Lifan» Фото узлов и агрегатов прилагаются. Трактор собранный автором имеет ковш для погрузки сыпучего груза и полноценный экскаватор с гидравлической системой работающей от насоса НШ -10 (насос шестеренчатый) предназначен для садово-хозяйственных нужд.

Рама мини-трактора переломного типа, установлен двигатель от мотоблока 7.5 л/с «Lifan» вариатор клиноременный и центробежное сцепление. КПП (механика) 4х ступенчатая и дополнительно понижающий редуктор с передаточным числом 1:10, а так же раздатка. Основная часть узлов от старенького «Форд Гранада» РК(раздаточная коробка) самодельная из шестерен КПП «Форд» Гидроцилиндры установлены от автопогрузчика. В ходе работ и испытаний техники, автор пришел к замене клиноременного вариатора на аксильно-поршневой гидромотор, это способствует более легкому управлению трансмиссией.

Трактор агрегатирует ковш, отвал для чистки снега, манипулятор, стрелу, экскаватор, автомобильный прицеп и многое другое.

И так, давайте более ближе ознакомимся с особенностями представленной техники.

Материалы

  1. ДВС «Лифан» 7.5 л/с
  2. проф труба
  3. стартер от скутера
  4. гидромотор
  5. насос НШ-10
  6. гидроцилиндры
  7. колеса «Форд»
  8. рулевое управление в сборе «Форд»

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)
  3. дрель
  4. набор гаечных ключей
  5. слесарный и измерительный инструмент

Фото узлов и агрегатов мини экскаватора-погрузчика собранного своими руками.   Самодельный понижающий редуктор  Рама переломка.  В задней части имеется небольшой кузовок.  Трактор агрегатирует газонокосилку.  В передней части трактора расположен ковш.  Под сидением гидробак и электромотор.  Ковш можно заменить на отвал для чистки снега.  В задней части трактора установлен фаркоп.  Стрела с ковшом.  Насос НШ-10 в последующем был заменен на НШ-14  Так же автор приспособил электростартер от скутера, подобрал нужную по размеру шестерню и теперь трактор заводится с ключа.  Так же имеется манипулятор-ножницы для подрезки высоких деревьев и кустарников.  Двигатель в последствии был заменен на более мощный 16 л/с  Подрезка деревьев.  Извлечения ила из сточной канавы.  Опоры.  Кран)  Экскаватор.  Цепь от пробуксовывания по снегу. Вот такой многофункциональный мини трактор собрал самодельных дел мастер  с сайта DRIVE2.RU

МИНИ-ТРАКТОРпогрузчик-экскаватор

www.samodelkindrug.ru

Преимущества самодельного мини-погрузчика при ведении строительных и хозяйственных работ

Погрузчик является незаменимым устройством для самостоятельного ведения хозяйства или осуществления строительных работ. Любые перемещения тяжелых и габаритных грузов с его помощью становятся наиболее быстрыми, кроме того, производятся с максимальной эффективностью. При этом аналогичные устройства, представленные на рынке, имеют достаточно высокую стоимость. В большинстве случаев этот фактор является определяющим и приводит к тому, что многие люди отказываются от совершения таких дорогостоящих покупок. Единственным преимуществом аналогичных фабричных устройств является их практичность, доведенная до совершенства производителями техники. Однако этот положительный момент не стоит того, чтобы переплачивать за него.

Альтернатива фабричным экземплярам устройств все же есть. Ею является самодельный мини-погрузчик, который возможно сделать собственными руками. Внешний вид подобных устройств не так лаконичен, как у заводских моделей, но их эффективность и практичность находятся практически на одном уровне. Существенным положительным моментом самодельных приспособлений является их стоимость, которая в несколько раз ниже, нежели у красивых и лаконичных фабричных аналогов. Этот фактор является определяющим и способствует выбору подобных приборов, выполненных своими руками.

Самодельный мини-погрузчик предназначен для достаточно широкого применения. Он может как применяться для уборки придомовой территории, так и быть использованным для строительных нужд. Исходя из этого, можно выделить те положительные стороны, которые способствовали популяризации аналогичной техники среди населения и сделали ее неотъемлемой частью хозяйства. Выглядят эти факторы следующим образом:

  • полная замена физического труда на автоматизированный;
  • высокая продуктивность работ по сравнению с человеческим трудом;
  • быстрота проведения манипуляций;
  • способность работать с очень тяжелыми и габаритными объектами.

Приведенные выше факторы лишний раз подтверждают необходимость наличия такого устройства в хозяйстве. Оно может не только упростить человеческий труд, но сохранить здоровье хозяина. Практичность и эффективность такого погрузчика говорят сами за себя, поскольку он может превзойти усилия сразу нескольких человек и проделать все необходимые манипуляции в кратчайшие сроки.

Этапы создания мини-погрузчика

Самодельный фронтальный погрузчик сделать достаточно сложно. Исходя из этого, при отсутствии знания основ механики и гидравлики, кроме того, при неумении работать с инструментом лучше даже не начинать подобное строительство. Устройство, созданное без знания дела, вряд ли будет работать нормально. Скорее всего, оно будет функционировать с дефектами или вообще не сможет выполнять возложенные на него обязанности. Поэтому знание вопроса является определяющим и требует существенной проработки. В таких условиях наилучшим решением будет приобрести готовый вариант приспособления и не проводить долгих мучительных испытаний, которые не принесут результата.

Если же навыки и способности присутствуют, то можно начинать работы по созданию устройства незамедлительно. Самодельный мини-погрузчик и его воссоздание можно подразделить на несколько условных этапов, различных по своей структуре и направленности. Выглядят они следующим образом:

  • составление плана;
  • сбор инструмента;
  • подбор материала;
  • монтаж конструкции.

Как видно, самодельный минипогрузчик и его претворение в жизнь состоит всего лишь из 4 основных этапов. При этом каждый из них является достаточно ответственным и требует детальной проработки.

Составление плана и сбор необходимых инструментов

Первым и одним из наиболее важных этапов, знаменующих начало строительства, является составление принципиальной схемы. Она должна включать в себя полный обзор данных, необходимых для создания устройства, начиная от банальной визуальной модели и заканчивая ее полными характеристиками. В таких условиях чертежи будущего приспособления являются крайне важным материалом, обеспечивающим точность проведения всех действий и правильность его сборки. Выполнить первоначальную часть работ можно как на обыкновенном листе бумаги при помощи карандаша, так и создав визуальную модель на компьютере. Главное, чтобы она содержала подробную информацию касательно размеров деталей, их соотношения друг с другом и места присоединения к каркасу.

Когда все предварительные моменты будут учтены, а схема полностью готова, можно приступать к следующему этапу. Заключается он в сборе определенного инвентаря, который будет необходим в процессе проведения работ. Его список достаточно обширен, поэтому процедура сбора всех инструментов может занять некоторое время. Этот шаг тоже является необходимостью, поскольку позволит существенно сэкономить время в будущем на поисках того или иного инвентаря. В целом список необходимого инвентаря выглядит следующим образом (что подчеркивает всю сложность создания аналогичной самоделки):

  • дрель;
  • сварочный аппарат;
  • набор ключей;
  • болгарка;
  • набор отверток;
  • рулетка;
  • ножницы по металлу;
  • карандаш;
  • кувалда;
  • молоток.

Приведенный выше перечень инструментов достаточно велик. При этом он требует неукоснительного соблюдения. Еще одним немаловажным моментом является выбор места для сборки устройства. Оно должно быть просторным и содержать доступ к электрической сети, поскольку многие инструменты просто не могут обойтись без нее. В свою очередь, свободное пространство необходимо не только для монтажа самой конструкции, но и ее проверки. Следует также учесть: изготовить фронтальный погрузчик своими руками подразумевает закрепление на мини-тракторе либо ином аналогичном устройстве. Это делает наличие свободного пространства крайне необходимым фактором для комфортной и эффективной сборки.

Выбор материала и монтаж устройства

О выборе материала для создания погрузчика можно говорить долго. Некоторые предпочитают создавать громоздкие массивные и тяжелые системы, отличающиеся повышенной прочностью. Другие минимизируют затраты и обходятся наиболее дешевыми и простыми средствами, создавая несильно надежные конструкции. Истина же находится где-то посередине между этими двумя подходами, поскольку излишняя тяжесть системы влияет на ее маневренность, а простота и экономия влечет за собой снижение прочности устройства. Исходя из этого, наилучшие показатели, подразумевающие надежность и практичность приспособления, подразумевают использование металлических квадратных труб с толщиной стенки, колеблющейся в пределах 5-7 мм. Именно подобные значения позволяют создавать конструкции, обладающие оптимальными характеристиками маневренности и удельного веса.

Последним и наиболее ответственным этапом является монтаж самого погрузчика.

Начинается он со сварки крепления, которое фиксируется на коробке и двигателе, а также усиливается металлическими фиксаторами. В свою очередь, ковш сваривается из металла толщиной не менее 6-7 мм. Основные удерживающие его стойки создаются из металлической трубы диаметром не менее 100-110 мм, а компенсирующие тяги выполняют из аналогичной трубы сечением 50-60 мм.

Для закрепления на передней панели трактора используется опорная труба, сделанная из металлического уголка. В основе всего этого механизма лежит гидравлический усилитель, приводящий в действие всю систему. По завершении работ по созданию конструкции ее необходимо обработать любым антикоррозийным раствором либо обыкновенной краской. Такое решение позволит сберечь детали прибора и гарантирует их долговременную работу.

Мини-погрузчик, выполненный подобным образом, не только надежно закрепляется на передней панели трактора, но и является достаточно функциональным устройством, позволяющим выполнять хозяйственные и строительные работы любой сложности без особых усилий.

Заключение по теме

Мини-погрузчик является незаменимым помощником не только для ведения хозяйства, но и для выполнения строительных работ любой сложности. При этом сделать его собственноручно все же возможно, хотя это и является достаточно сложным и трудоемким процессом. Браться за него стоит лишь при соответствующей технической подготовке и знании дела. В противном случае результат стараний вряд ли будет положительным. Устройство, выполненное по всем правилам, наоборот, явит собой пример великолепного функционального устройства и позволит существенно сэкономить материальные средства.

Дополнительные статьи по теме:

  1. Как изготовить мотокультиватор своими руками?
  2. Сравнение и сфера использования навесного и прицепного мини экскаваторов
  3. Как сделать культиватор для мотоблока своими руками

Как сделать полноприводный минитрактор из мотоблока

Самодельные трактора на основе тяжелого мотоблока | Автор топика: Jakov

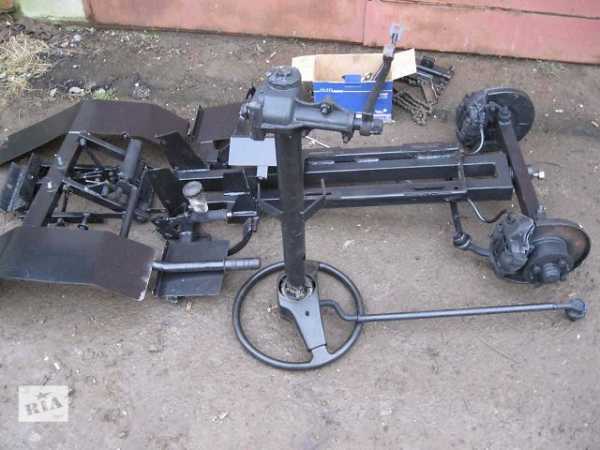

Ниже представлена подробная схема создания мини трактора.Несущая рама: View all images

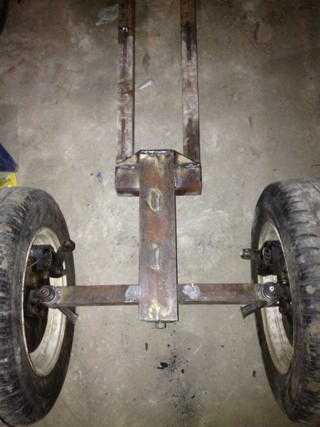

Leonid (Komal) Передняя ось

Leonid (Komal) Передняя подвеска

Leonid (Komal) Передняя часть рамы

Leonid (Komal) Рулевая колонка

Leonid (Komal) Кресло и навеска

Leonid (Komal) Готовое изделие

Lyosha (Ataullah) Леонид, супер с умом сделано 5+

Lyosha (Ataullah) Леонид, можете сфотографирувать подёмний механизм

Irina (Wajih) Переобладнання мотоблоку від 8 к.с у мінітрактор067-353-16-60, 095-082-19-29

Мини-сельхозтехника (Ebelina) Выложите пожалуйста цену работы и что объяснять товарищу милиционеру, когда он остановит сие чуду?

Dima (Afiya) Леонид, можете сказать размер рамы???

Natalya (Apollinaria) Как он справляется с пахотой под гору

Dima (Afiya) Наталья, нормально.

Sergiy (Bado) А фреза як цепляється?

Vitaly (Macarena) [|Ірина], Де можна найты шоб переробыть мотоблок в мини трактора

Sasha (Durell) Леонид, а привод на фрезу откуда брать? Что у вас на ВОМ установлено?

Leonid (Komal) Sasha, сняли шкив, одели звездочку и цепную передачу на фрезу.

Sasha (Durell) Ірина, цена?

Sasha (Durell) Леонид, какой шкив?

Tags: Как сделать полноприводный минитрактор из мотоблока

Минитрактор из мотоблока. много видео посвященное разработке адаптера КАМА …

Мир Ремонта | Автор топика: Алексей

Минитрактор из мотоблока: дарим новую жизньhttp://miremonta.ru/minitraktor-iz-motobloka-svoimi-rukami.html Сделать минитрактор из мотоблока своими руками под силу каждому Если ваш мотоблок перестал удовлетворять комфортом его использования при выполнении работ на участке, можно попробовать дать ему новую жизнь, сделав минитрактор miremonta.ru

Самодельный полноприводный минитрактор — чертежи, фото …

Как сделать минитрактор своими руками с приводом на все колеса: описание особенностей полноприводной конструкции самодельных минитракторов, инструкции, чертежи и … Самодельный минитрактор из мотоблока [29].

Полноприводный мотоблок — YouTube

10 фев 2015 — 2 мин. — Добавлено пользователем Александр ГавриловПолноприводный мотоблок … Мотоблок Нева + адаптер 4 на 4. … Мотоблок Нева, Каскад + адаптер КАМА 4*4 минитрактор из …

uvlechenie.info

Сделать минитрактор, трактор из мотоблока своими руками

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь. Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока. Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

  • мощность;
  • масса;
  • тип топлива;
  • стоимость;
  • фирма-изготовитель.

Все эти нюансы нужно учитывать. Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль. Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

Набор для переделки мотоблока в минитрактор

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

  • готовой рамы;
  • передней балки;
  • навески;
  • рычагов;
  • педалей;
  • руля;
  • крыльев;
  • водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

Схемы для конструирования минитрактора

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.

Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

  • рама;
  • сиденье для водителя;
  • рычаги;
  • рулевое управление;
  • колеса;
  • крылья;
  • ступицы;
  • дополнительное оборудование.
Важно, чтобы под рукой были нужные инструменты:
  • сварка;
  • дрель со сверлами;
  • инструмент для распила металла;
  • набор ключей;
  • отвертки;
  • смазка.

Если все это готово, тогда приступаем к изготовлению трактора из мотоблока.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время. Устанавливают с помощью плавающей системы крепления.Также очень важно соблюдать правила безопасности.Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать.

pro-motobloky.ru

Как сделать из мотоблока минитрактор видео схемы

Мир Ремонта | Автор топика: Алексей

Минитрактор из мотоблока: дарим новую жизньhttp://miremonta.ru/minitraktor-iz-motobloka-svoimi-rukami.html Сделать минитрактор из мотоблока своими руками под силу каждому Если ваш мотоблок перестал удовлетворять комфортом его использования при выполнении работ на участке, можно попробовать дать ему новую жизнь, сделав минитрактор miremonta.ru

Tags: Как сделать из мотоблока минитрактор видео схемы

Все запчасти для этого минитрактора я брал от ЖИГУЛЕЙ Зарабатывай на You Tube медиа сеть VSP Group: …

Мотоблоки

мотоблок 105. разборка мотоблокаhttp://www.youtube.com/watch?v=Y88pL8CKUTsРемонт двигателя. Сборка дизельного двигателя 9 л.с.http://www.youtube.com/watch?v=7vLEVI-TukgМасляный, топливный насосы и регулятор оборотов дизельного двигателя мотоблока http://www.youtube.com/watch?v=h5R1aHdiQiIИзменение момента впрыска топлива дизельного двигателя мотоблока http://www.youtube.com/watch?v=a4riTb38tNkРегулировка зазора клапанов двигателя мотоблока http://www.youtube.com/watch?v=LQZ_wuZ4lR4Муфта сцепления мотоблока http://www.youtube.com/watch?v=At_4yrAgyYQРемонт двигателя. Обрезанная шпонка маховика http://www.youtube.com/watch?v=VN0Lyts7frsВерхом на мотоблоке. Присоединение адаптера. http://www.youtube.com/watch?v=PCtic8AhIGQ&feature=endscreen&NR=1самодельный минитрактор forte — общий вид http://www.youtube.com/watch?v=JgS1SaurNP0Минитрактор переломкаhttp://www.youtube.com/watch?v=97CDzJ0SQRIМинитрактор. Передний мостhttp://www.youtube.com/watch?v=InKYAP40xwEСамодельный полноприводный минитрактор (чистка снега) http://www.youtube.com/watch?v=ttHVfnTbetoМинитрактор своими руками с мотоблока ZUBR HT-135E http://www.youtube.com/watch?v=a9yvEkb7k4QМини трактор из мотоблока НЕВА — Псковская версия http://www.youtube.com/watch?v=8eh56zTqQ1gУдосконалення саморобного трактора http://www.youtube.com/watch?v=h6AbsuzWvhAФрезерование горчицы http://www.youtube.com/watch?v=f_EfuhLhrkAБоронование огорода после выкопки картофеля http://www.youtube.com/watch?v=HD_kJICr080Сеялка вакуумная_05.11.2011.mpg http://www.youtube.com/watch?v=mUyAUlVsRE0

Как сделать минитрактор из мотоблока Нева, Зубр, Агро: фото …

Минитрактор своими руками как сделать себе помощника. У многих из … Другой вариант – выбор схемы конструкции, при которой … Подробные видео уроки, фото и чертеж минитрактора из мотоблока можно найти в Интернете.

svistun.info

Минитрактор из мотоблока своими руками

Желание иметь в своем хозяйстве полноценного «железного коня» присуще любому аграрию при всех своих достоинствах мотоблоки не являются полноценной заменой трактора. Одно дело «бегать» по пашне за мотоблоком, и совсем другое – обрабатывать почву сидя за рулём минитрактора.

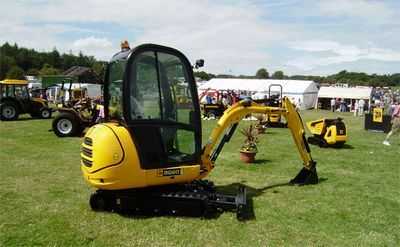

Описание и технические характеристики JCB 5CX.

На этой страничке вы найдете подробный обзор трактора Т-40.

Адаптер к мотоблоку с рулевым управлением: чертежи, размеры.

Знакомство с минитракторами из мотоблока своими руками

Но стоимость минитрактора достаточно высока. Поэтому понятно стремление многих занимающихся сельским хозяйством создать свой минитрактор из всего, что имеется в хозяйстве.

Сегодня постройка тракторов собственной конструкции происходит двумя путями: создание техники из деталей автомобилей или сельхозтехники или модернизация мотоблоков до минитракторов. Последние уже получили название мототракторов.

О популярности такого конструкторского движения говорит обилие участников специализированных форумов и групп в социальных сетях.

Где каждый может расcказать о своем опыте создания минитрактора из мотоблока своими руками. Здесь можно познакомиться с чертежами минитрактора из мотоблока своими руками, обсудить наиболее важные технические детали или просмотреть фото или видео минитрактора своими руками.

На сегодняшний день мототрактора представлены в трех категориях:

  • полностью самоделки;
  • модернизированые мотоблоки до уровня минитрактора с использование заводских комплектов;
  • заводские мототрактора выполненные на базе мотоблоков.

Минитрактор своими руками

При переделке мотоблоков в минитрактор в ход идут всевозможные детали и механизмы имеющиеся под рукой самодеятельного конструктора. Часто подобные модели делаются, что называется «на глаз», без предварительных расчетов. Несмотря на то, что в Интернете доступны чертежи мототракторов из мотоблока своими руками, у каждого мастера в результате получается своя оригинальная модель. Главный недостаток таких мототракторов – использование улов с техники созданной для выполнения других задач, не связанных с сельским хозяйством. В первую очередь это касается КПП, которую снимают с автомобилей. Да и о комфорте работы на таком тракторе не всегда можно вести речь. Тем не менее желающих переделать свой мотоблок в минитрактор только увеличивается.

Что бы правильно, без нарушений выполнить переоборудование автомобиля, рекомендуем ознакомится с перечнем документов, которые необходимо предоставить в ГИБДД.

План изготовления минитрактора из мотоблока Нева.

На нашем сайте вы также можете узнать как изготовить самодельный гусеничный вездеход.

Эта ссылка расскажет вам все о самых больших тракторах в мире.

С помощью завода

Спрос на модернизацию мотоблоков нашел отклик как непосредственно у их производителей, так и в компаниях имеющих производственные возможности создавать комплекты для переделки мотоблоков.

Самый простой способ приблизить свой мотоблок к образу трактора, приобрести адаптер – двухколесную тележку с сиденьем для водителя, мощным дышлом и приспособлением для агрегатирования прицепного оборудования.

Полноценный комплект, как правило, включает в себя раму, подножки с педалями, тормозную систему, рулевую колонку в сборе, а также переднюю балку со ступицами и тормозными дисками. В поставку также входит задняя навеска с подъемником (как правило ручным), а по желанию заказчика она оснащается электро подъемником.

Имея такой комплект, собрать минитрактор можно с помощью сварочного аппарата, слесарного инструмента и гаечных ключей. Также необходимо побеспокоиться о колесах, для будущего «железного коня» — это могут быть колеса от легкового автомобиля или аналогичные от мотоблока.

Видео минитрактор из мотоблока своими руками.

Проще но дороже

Чтобы не ломать голову над тем как сделать минитрактор из мотоблока своими руками, можно приобрести уже готовый мототрактор выпущенный заводом производителем.

Их отличает более совершенная конструкция чем у первых двух вариантах, а также наличие всех необходимых для сельскохозяйственной техники узлов. Стоимость такого аппарата ниже, чем минитрактора, но выше чем делать его самостоятельно из заводского комплекта.

Больше информации на сайте

spectechzone.com

spectechzone.com

Как сделать мини-экскаватор своими руками

Во все времена достаточно высокой популярностью пользовались инструменты и оборудование, которые сочетали в себе разные функциональные возможности. Подобная тенденция касается и техники, которую принято использовать на своем загородном участке. На рынке соответствующих товаров можно встретить мини-тракторы и мотоблоки. Каждая модель обладает различным навесным оборудованием. Все это позволяет выполнять коммунальные и сельскохозяйственные работы. Производители навесного оборудования упускают одну немаловажную операцию, которая время от времени требуется в процессе ведения домашнего хозяйства. Сюда можно отнести всевозможные земляные работы. На рынке довольно сложно найти дополнительное навесное оборудование для тракторов и мотоблоков, которое бы помогало в осуществлении земляных работ. Конечно же, вы можете приобрести мини-экскаватор, однако его стоимость может превышать 7 000 долларов. Изготовить мини-экскаватор своими руками достаточно просто, для этого будет необходимо только лишь запастись определенным набором инструментов и материалов. Для изготовления упомянутого оборудования на базе двигателя внутреннего сгорания или мотоблока необходимо будет запастись металлообрабатывающим оборудованием, сварочными и слесарными инструментами.

Технология проведения работ

Если вам нужна траншея, например, для фундамента, то можно обойтись лопатой, однако проведение подобных работ предполагает трату большого количества времени, а вот с использованием экскаватора завершить такие манипуляции удастся всего лишь за 30 минут. Для того чтобы изготовить мини-экскаватор своими руками, нужно будет осуществить три этапа, в качестве первого из которых выступает подготовка, второй этап - это изготовление, а заключительная стадия будет предусматривать необходимость сборки.

Подготовительные работы

Первоначально нужно будет определиться, на базе чего и по какой технологии будет изготавливаться самодельный экскаватор. Если в наличии есть мини-трактор или мотоблок, то лучше всего произвести изготовление с креплением, поэтому придется руководствоваться методикой, которая используется для фиксации снегоуборочного оборудования. Если же в наличии имеется двигатель от старого автомобиля, то мини-экскаватор своими руками можно будет изготовить методом создания шасси трактора, приспособленного для проведения земляных работ.

Приступаем к изготовлению

В основу рамы ляжет швеллер, который обладает типоразмером 8 или 10. Элементы будут соединяться между собой методом сварки. К данной системе фиксируется балка от автомобильного прицепа или машины, бывшей в употреблении. При этом заготовку нужно будет лишить пружин и рессор. В качестве альтернативного решения выступает использование самодельной оси. Когда изготавливается мини-экскаватор своими руками, то ось устанавливается на колеса. На этом можно считать, что самоходное шасси готово. Весь объем швеллера, учитывая манипулятор и кронштейны, потребует 12 метров материала.

Методика проведения работ

Если вами будет изготавливаться мини-экскаватор своими руками, чертежи данного оборудования вы с легкостью можете составить самостоятельно или позаимствовать из статьи. Манипулятор рекомендуется делать двухколенным, это позволит получить более простую конструкцию. Изготовление лучше всего вести из сваренных швеллеров, которые соединяются вместе. В итоге вы должны получить прямоугольный профиль, к которому фиксируются кронштейны, выполненные из металла. Их толщина должна составить 10 миллиметров. Среди остальных узлов конструкции можно выделить кронштейны, гидравлические цилиндры, пальцы и механизмы движения. В ходе изготовления нужно будет использовать фрезерные, сверлильные и токарные инструменты. Вы можете изготовить некоторые части, например, ковш, самостоятельно или приобрести в готовом виде.

Снабжение экскаватора гидравлическим оборудованием

Если вы решили изготовить самодельный мини-экскаватор своими руками, то важно подумать над гидравлическим оборудованием, в этом вопросе перед мастером будет достаточно широкий выбор. Сердцем гидравлической системы выступает масляный насос по типу НШ-10. Пользуются популярностью и разновидности НШ-32, а также НШ-150. Если речь идет о последней модели, то использовать ее рекомендуется исключительно в новом виде. Цилиндры для функционирования ковша и манипулятора могут быть бывшего употребления, превосходно подойдут гидроцилиндры для поднятия кабины, которые позаимствованы от КАМАЗа или МАЗа. Если вы изготавливаете самодельные мини-экскаваторы, то можно приобрести новые цилиндры, руководствуясь размерами 63 x 40 x 500. За единицу такого товара придется заплатить примерно 100 долларов. Для управления предпочтительнее использовать гидрораспределитель марки РГС 253-х или МРС 70.4. У данных элементов должно быть три или четыре секции. Если не удастся найти данные дополнения, которые уже были в эксплуатации, то нужно будет подготовить 150 долларов на их приобретение.

Проведение монтажных работ

Сделать мини-экскаватор своими руками достаточно просто. На следующем этапе можно приступать к сборке конструкции на шасси. Через резиновую муфту или соединительный вал нужно подключить вал отбора мощности мотоблока, а также масляный насос гидравлической системы. Все гидравлическое оборудование должно быть соединено между собой с помощью резиновых рукавов внушительного давления. На заключительном этапе готовые изделия следует покрасить, чтобы исключить возникновение коррозии.

Изготовление дополнительных частей

Если вы решили изготовить прицепной мини-экскаватор своими руками, то отдельные части стрелы можно выполнить с использованием труб квадратного сечения со стороной в 80 миллиметров. Можно для этого использовать листовой металл, который должен иметь толщину в пределах от 6 до 8 миллиметров. Из него сначала выкраиваются заготовки, которые сгибаются, а после свариваются между собой. Если предполагается изготавливать ковш самостоятельно, то для него нужно использовать металл вышеупомянутой толщины. Для того чтобы усилить конструкцию, на нее предстоит наварить пояс в верхней части. Помимо прочего, должны быть укреплены продольные ребра. Для того чтобы обеспечить эффективную работу ковша, его нужно снабдить клыками, которые выполняются из качественной стали. В качестве второго варианта довольно часто используются пальцы, позаимствованные от тракторных гусениц.

fb.ru

Мини экскаватор прицепной своими руками чертежи | Своими руками

» Своими руками

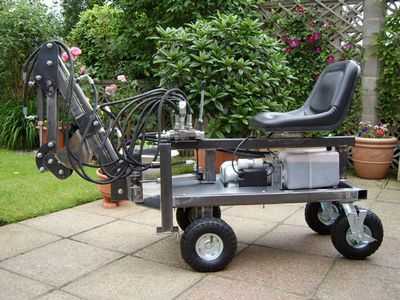

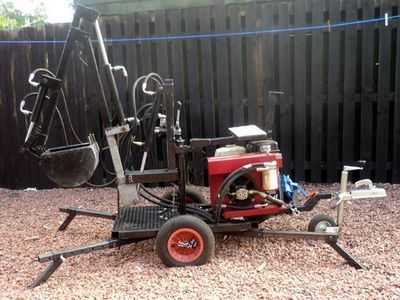

Самодельный экскаватор

Один житель США с прямыми рукам, растущими из правильного места, сделал этими своими руками экскаватор. Мало того, он снял видео о том, как строил свой экскаватор и поделился им со всем миром.

В комментариях он сразу предупреждает, что не даёт чертежей и не указывает размеров экскаватора. но это же не помеха для самодельщика.

Здесь мы опубликуем его видеозаписи по самостоятельной постройке экскаватора. Было отснято 34 видео, поэтому мы разбили статью на несколько частей.

Мир должен знать своих героев, поэтому приведём ссылку на канал человека, построившего этот экскаватор своими руками. www.youtube.com/user/500passwords .

Чертежи миниэкскаватора

Тема Самодельные миниэкскаваторы по запросу: ковш, стрела, экскаватор, устройство, самодельные, своими руками, чертежи, схемы.

Самодельный экскаватор своими руками чертежи (Череповец, 19 Декабря г. 16:53). нужен чертеж с описанием миниэкскаватора прицепного.

Чертежи и атласы скачать - чертежи бесплатно гидроприводы, детали машин, землеройно-транспортные машины и погрузчики, кинематические и.

Тема Самодельные миниэкскаваторы по запросу: стрела мини. трубы Мини экскаватор прицепной своими руками - фото / схемы / чертежи. смотрят.

21 квіт. 2009 - повідомлень: 15 - авторів: 8.

ТакжеВы можете посмотреть фотографию Ходовая часть самодельного миниэкскаватора в реальном размере. чертежи, картинки.

Мини экскаватор – купить или сделать своими руками?

При выполнении землеройных работ иногда возникают ситуации, в которых применение экскаватора становится невозможным или нежелательным.

Что такое мини экскаваторы и где они используются?

Мини экскаваторы являются уменьшенными по размерам, но сохранившими полный набор функций, родственниками полноразмерной техники этого вида. Маленьким машинам присуща классическая компоновка и схема рабочего цикла как у больших образцов. Главным рабочим инструментом здесь служит ковш небольшого объема, который прикрепляется к стреле по наиболее распространенной схеме ”обратная лопата”.

Мини экскаватор JCB 8020 на выставке в Польше

Стрела выполняется по  общепринятой схеме и может быть как моноблочной, так и двухрычажной. Относительно рабочей платформы стрела передвигается в горизонтальной плоскости. Некоторые модели кроме поворота стрелы имеют функцию поперечного ее смещения относительно продольной оси машины, что расширяет возможности выполнения некоторых видов работ.

Отличительными чертами мини экскаваторов всех производителей можно назвать: управление машиной с помощью джойстиков, автоматическую настройку гидравлической системы в соответствии с рабочими нагрузками, развитую звуко- и виброизоляцию рабочего места оператора и моторного отделения. Кроме этого все машины этого класса имеют небольшой бульдозерный отвал, служащий для очистки рабочей зоны и увеличения упора при работе.

Kubota U17-3 мощностью 11.6 кВт

Для передвижения подобные агрегаты используют гусеничное шасси, колесные разновидности встречаются гораздо реже. Шасси удачно совмещает в себе достаточную маневренность и хорошую проходимость и отличается низким значением удельного давления на грунт.

Небольшие габаритные размеры таких машин и ”игрушечная” масса (около 350 кг самые легкие образцы), позволяют обойтись для их перевозки без специальных прицепов, достаточно бывает грузовой ”ГАЗели”.

Подавляющее большинство производителей подобной техники используют в своих экскаваторах дизельные двигатели японского производства мощностью от 6,4 до 41 кВт, это способствует унификации линейки запасных частей для разных моделей.

Мини экскаваторы нашли свое применение при выполнении земляных работ относительно небольшого объема, таких например как: прокладка магистралей связи в городах, посадка деревьев, установка дорожных знаков и других подобных действиях, где применение большой техники невыгодно или невозможно.

Строительство самодельных мини экскаваторов

Пытливые умы и беспокойные руки самодельщиков довольно часто заставляют людей браться за постройку техники своими руками. Не остались без внимания и мини экскаваторы, строят их по всему миру и в нашей стране в том числе.

Две основные схемы, применяемые при изготовлении самодельных землеройных машин, навесная экскаваторная установка на минитрактор и автономный самодельный мини экскаватор. Машина последней схемы может быть как самоходной, так и прицепной, что требует дополнительного транспорта для ее доставки к месту работы.

Самоделки отечественного производства в основной своей массе комплектуются гидравлическими насосами марки НШ-10, которые отличаются простотой конструкции и неприхотливостью в обслуживании. Большим плюсом является и доступность этих механизмов. Насосы хорошо работают в паре с распределителями Р-16А, эта комбинация становится классической в самодельных машинах с гидравлическим приводом.

Пример самодельного мини экскаватора

Для привода гидравлики в действие используются практически те же дизели, что и на промышленных образцах экскаваторов, в последнее время самодельщики все чаще применяют китайские моторы Лифан (аналог Хонды), которые более доступны по цене, чем японские образцы.

Не обходится, конечно, без применения самых разных комбинаций на основе отечественных двигателей разного происхождения, но такие случаи редки.

Для осуществления рабочего хода стрелы и ковша используют гидроцилиндры от сельскохозяйственной техники с небольшими доработками. Для самодельщика это самый приемлемый вариант.

Отдельные части стрелы выполняются из труб 80х80 или свариваются из выкроенных заготовок листового металла толщиной 6 – 8 миллиметров. Для ковша используют металл той же толщины, для усиления конструкции на него наваривают пояс в верхней части и продольные ребра. Для эффективной работы ковша его снабжают ”клыками” из качественной стали (как вариант – пальцы от тракторных гусениц).

Экскаватора сделанный своими руками

Мини экскаватор своими руками достаточно дорогостоящая самоделка и перед началом работ стоит все же подумать, оправдают ли себя затраты на его изготовление или же дешевле купить готовый образец, которые присутствуют на рынке в достаточном количестве.

И напоследок несколько фото и видео самоделок со всего мира.

Источники: http://samodelniy.ru/samodelnyj-ekskavator-video, http://academy-of-sciences.webnode.ru/news/chertezhi-miniekskavatora/, http://gredx.ru/articles/mini-e-kskavator-svoimi-rukami


Комментариев пока нет!

www.restart24.ru
