Самодельный экскаватор своими руками чертежи: поиск чертежей, процесс сборки, видео

Содержание

поиск чертежей, процесс сборки, видео

С чего начать?

Конечно, с визуализации. Дабы проблемы, связанные с дальнейшей эксплуатацией мини экскаватора, созданного своими руками, не закопали навсегда ваше время и труд, к его созданию вы должны подойти с четким осознанием, что и как делать. Ведь накупив уйму запчастей, потратив бессчетное количество времени и усилий, навряд ли кому-то захочется в конечно итоге осознать, что его "поделка" оказалась дороже, чем серийный экземпляр, но при этом менее эффективной.

После взвешивания всех "за" и "против", первое, чем необходимо вооружиться, - это чертеж. Его можно или купить на иностранных сайтах, или подсмотреть на просторах рунета. Если вы займетесь поиском необходимой информации на зарубежных сайтах, помните, что, например, в американской системе измерения используются дюймы, а не метры. Не забудьте перевести одни величины в другие!

Далее ко всему этому необходимо приложить вашу смекалку, умелые руки и набор необходимых деталей. Но обо всем по порядку.

Источник фото: exkavator.ruМини экскаватор. Визуализируем

От общего к частному

Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.

Источник фото: exkavator.ruГлавное - положить начало

Раз лошадка, два лошадка

Как быть с "лошадьми"? Вопрос резонный, и ответ на него кроется в тех целях и в той работе, которую вы будете осуществлять на мини экскаваторе, сделанном своими руками. От того, что именно вы будете копать, зависит расчет усилий на гидроцилиндрах подъема-опускания стрелы и поворота рукояти, затем определяется скорость движения звеньев и перемещения поршней в цилиндрах. Обычно мощности в 8-13 лошадей хватает с лихвой.

Поиск необходимого оборудования или запчастей стал еще проще - оставьте заявку и Вам перезвонят.

Гидравлика. Наши умеют и это

На самом деле, американские коллеги по цеху предпочитают устанавливать гидравлику уже готовую. Вариант не самый дешевый, но требующий наименьших трудозатрат. Но наши люди легких путей не ищут! Вооружившись теоретическими знаниями, можно попробовать сделать гидравлику своими руками. Но предупреждаем: процесс этот достаточно сложный.

Итак, гидравлическая система полноценного экскаватора состоит из 4 секций (это минимум): поворотная платформа, ковш, стрела и рукоять. Что касается поворотной платформы, то от нее можно отказаться, так как сложные работы на самодельном мини экскаваторе, как правило, не выполняются. Устанавливаем 4 гидроцилиндра (этого вполне хватит, чтобы поворачивать и поднимать стрелу и рукоять, управлять ковшом). Гидроцилиндры от механизма подъема кабины МАЗ или КАМАЗ подойдут как нельзя лучше.

Источник фото: exkavator.ruА вот и основа машины

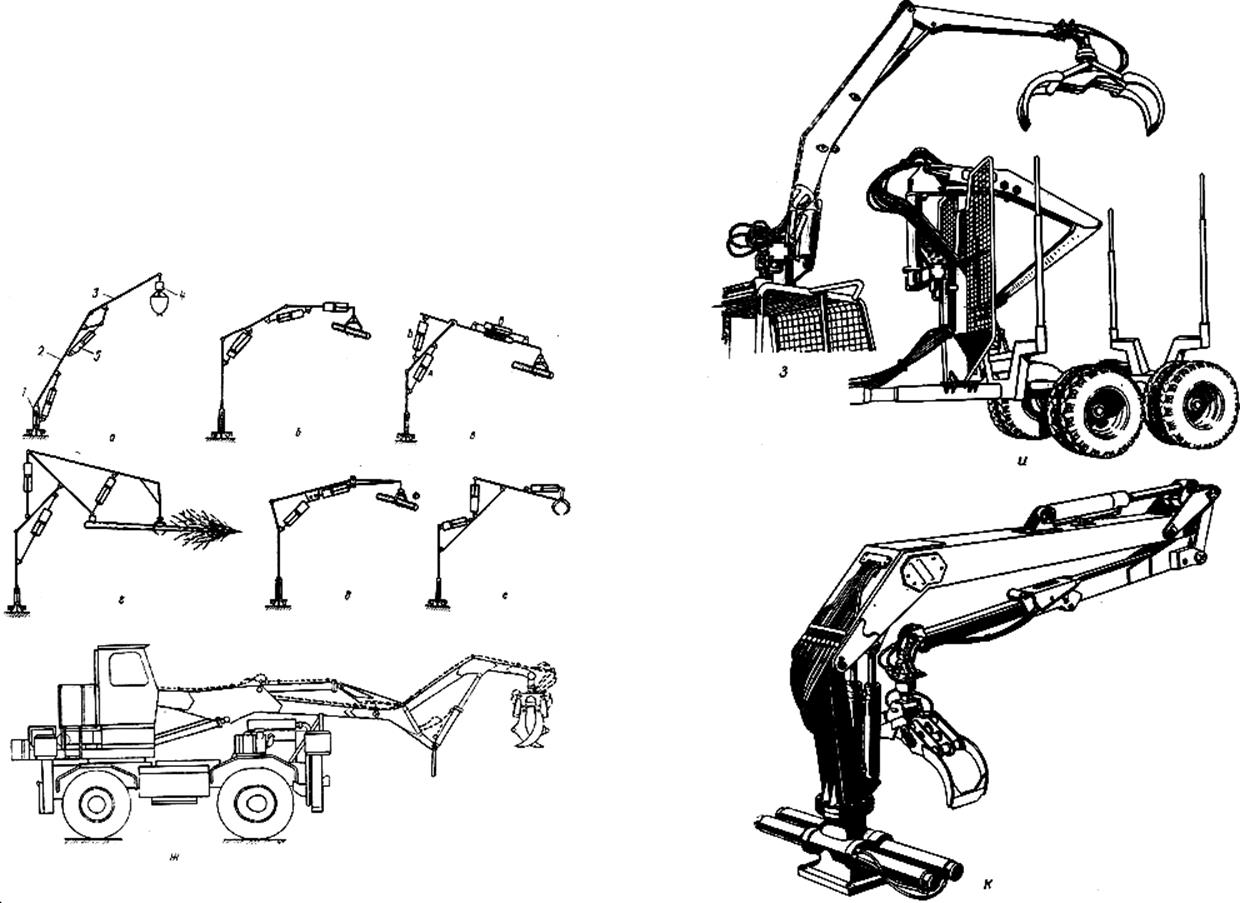

Рабочее оборудование: готовое или смастерить?

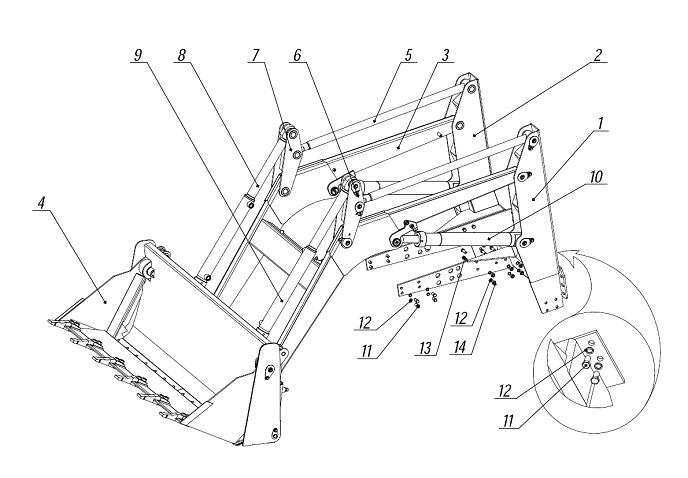

Самый простой вариант - установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант "попроще" - сделать стрелу из трубы квадратной формы своими руками.

Источник фото: exkavator.ruСтрела самодельного мини экскаватора

Ковш: чем прочнее, тем лучше

Ковш - это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.

Источник фото: exkavator.ruКовш. Пока еще беззубый



Источник фото: exkavator.ruА у кого-то уже "прорезались" зубки

Насос. Можно так, а можно этак

При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый - более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.

Источник фото: exkavator.ruШестеренчатый настос НШ-10

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, - это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

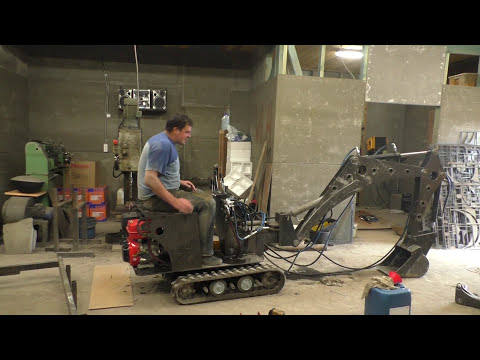

Источник фото: exkavator.ruВаш труд имеет все шансы воплотиться в нечто подобное

Источник фото: exkavator.ruИли вот в это. От объекта визуализации на первом фото далеко, но все же

В деталях

Будущее!

Детский экскаватор своими руками чертежи

САМОДЕЛКИН ДРУГ

Детский экскаватор своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете и научитесь самостоятельно делать детские экскаваторы из подручного материала.

Сделанный экскаватор получился очень бюджетный, потому как все материалы имелись у мастера в наличии, а основные детали сделаны из дерева и доски, так что проблем с поиском и покупкой составляющих возникнуть недолжно)

Данный экскаватор автор собирал специально для своего сына, чертежей не составлял, а делал по нашему «на глазок» но получилось очень достойное изделие. Самоделки для детей-это круто друзья!
Как то сынишке автора на день рождения подарили большой пластмассовый грузовик для игры в песочнице, а вот насыпать песок в большой кузов приходилось маленькой лопаткой, вот тут то и пришла мастеру в голову идея сделать эдакий детский экскаватор. Так детишкам и играть интересней, один подъехал на самосвале, а второй экскаватором нагружает его кузов песком.

Итак, давайте более внимательно рассмотрим весь поэтапный процесс создания экскаватора.

Материалы

  1. доска 25 мм
  2. пластмассовый ковш
  3. краска
  4. жесткий диск
  5. металлические перфорированные пластины
  6. болты, гайки, шайбы.

Инструменты

  1. дисковая пила
  2. ножовка
  3. дрель
  4. молоток
  5. рулетка
  6. кисть
  7. гаечные ключи

Пошаговая инструкция по изготовлению детского экскаватора своими руками.

Вначале было создано основание на поворачивающейся платформе.

Далее система рычагов и сам ковш.Покраска.И вот такой экскаватор получился в итоге.Всем большое спасибо за внимание!

Мини-экскаватор своими руками: поиск чертежей, процесс сборки, видео

С чего начать?

Конечно, с визуализации. Дабы проблемы, связанные с дальнейшей эксплуатацией мини экскаватора, созданного своими руками, не закопали навсегда ваше время и труд, к его созданию вы должны подойти с четким осознанием, что и как делать. Ведь накупив уйму запчастей, потратив бессчетное количество времени и усилий, навряд ли кому-то захочется в конечно итоге осознать, что его «поделка» оказалась дороже, чем серийный экземпляр, но при этом менее эффективной.

После взвешивания всех «за» и «против», первое, чем необходимо вооружиться, — это чертеж. Его можно или купить на иностранных сайтах, или подсмотреть на просторах рунета. Если вы займетесь поиском необходимой информации на зарубежных сайтах, помните, что, например, в американской системе измерения используются дюймы, а не метры. Не забудьте перевести одни величины в другие!

Далее ко всему этому необходимо приложить вашу смекалку, умелые руки и набор необходимых деталей. Но обо всем по порядку.

Источник фото: exkavator.ru Мини экскаватор. Визуализируем

От общего к частному

Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.

Источник фото: exkavator.ru Главное — положить начало

Раз лошадка, два лошадка

Как быть с «лошадьми»? Вопрос резонный, и ответ на него кроется в тех целях и в той работе, которую вы будете осуществлять на мини экскаваторе, сделанном своими руками. От того, что именно вы будете копать, зависит расчет усилий на гидроцилиндрах подъема-опускания стрелы и поворота рукояти, затем определяется скорость движения звеньев и перемещения поршней в цилиндрах. Обычно мощности в 8-13 лошадей хватает с лихвой.

Поиск необходимого оборудования или запчастей стал еще проще — оставьте заявку и Вам перезвонят.

Гидравлика. Наши умеют и это

На самом деле, американские коллеги по цеху предпочитают устанавливать гидравлику уже готовую. Вариант не самый дешевый, но требующий наименьших трудозатрат. Но наши люди легких путей не ищут! Вооружившись теоретическими знаниями, можно попробовать сделать гидравлику своими руками. Но предупреждаем: процесс этот достаточно сложный.

Итак, гидравлическая система полноценного экскаватора состоит из 4 секций (это минимум): поворотная платформа, ковш, стрела и рукоять. Что касается поворотной платформы, то от нее можно отказаться, так как сложные работы на самодельном мини экскаваторе, как правило, не выполняются. Устанавливаем 4 гидроцилиндра (этого вполне хватит, чтобы поворачивать и поднимать стрелу и рукоять, управлять ковшом). Гидроцилиндры от механизма подъема кабины МАЗ или КАМАЗ подойдут как нельзя лучше.

Источник фото: exkavator.ru А вот и основа машины

Рабочее оборудование: готовое или смастерить?

Самый простой вариант — установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант «попроще» — сделать стрелу из трубы квадратной формы своими руками.

Источник фото: exkavator.ru Стрела самодельного мини экскаватора

Ковш: чем прочнее, тем лучше

Ковш — это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.

Источник фото: exkavator. ru Ковш. Пока еще беззубыйИсточник фото: exkavator.ru А у кого-то уже «прорезались» зубки

Насос. Можно так, а можно этак

При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый — более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.

Источник фото: exkavator.ru Шестеренчатый настос НШ-10

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, — это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

Источник фото: exkavator.ru Ваш труд имеет все шансы воплотиться в нечто подобноеИсточник фото: exkavator.ru Или вот в это. От объекта визуализации на первом фото далеко, но все же

Мини экскаватор своими руками

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Подготовительный этап: где взять чертеж

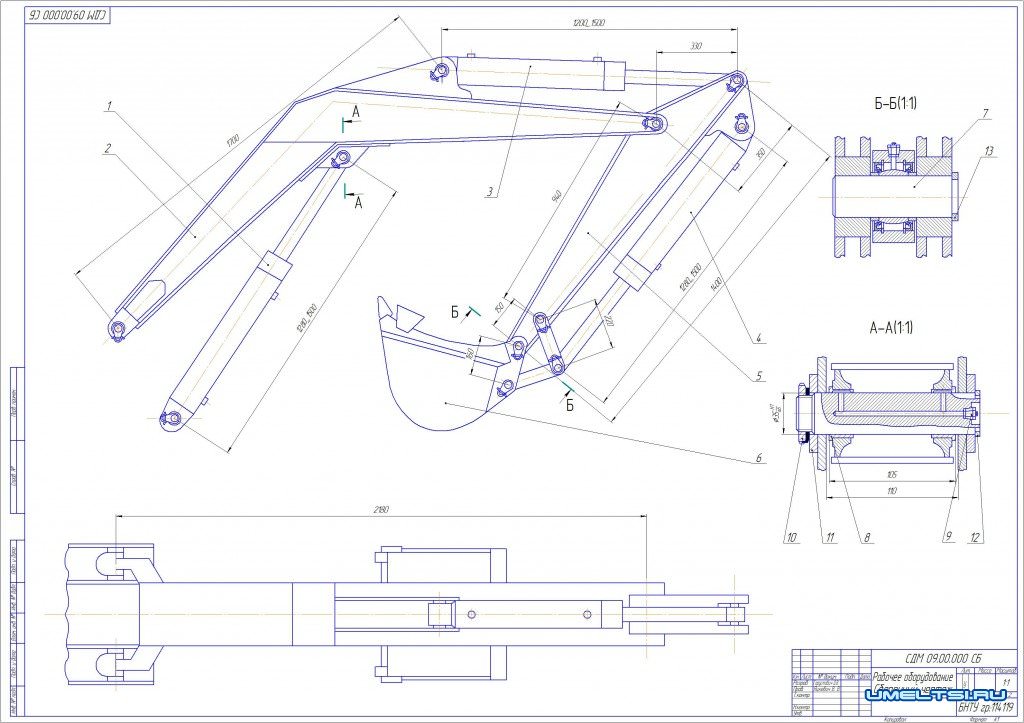

Нужно подобрать конкретную, четкую и понятную схему для сбора своей землеройной машины. Сложностей с выбором быть не должно. Можно использовать:

  1. Уменьшенные в масштабе заводские схемы больших экскаваторов типа «Беларус».
  2. Готовые чертежи из Интернета, размещенные народными умельцами. Интересные рабочие варианты можно найти не только в рунете, но и на зарубежных ресурсах.

Подобрав оптимальный чертеж, нужно составить смету и примерно определиться с затратами на расходники и детали.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

В заключение

Чтобы сделать мини экскаватор, придется приложить немалые усилия. Не имея некоторых навыков и знаний, лучше не пытаться с нуля собирать сложную машину. В таком случае лучше найти готовые узлы и собрать их на прицепе Т40.

При наличии хорошей технической — теоретической и практической — подготовки и специальных навыков достаточно выбрать хороший чертеж, найти нужные детали и материалы и браться за изготовление своей универсальной землеройной техники. Понадобятся собственные умения сварщика, слесаря, токаря и еще ряда специалистов. Если таких навыков нет, лучше поискать помощников среди знакомых.

В сети представлено множество видео с полным изложением процесса сборки самодельного мини экскаватора и результата работы. Приступая к выполнению аналогичной задачи, ознакомьтесь с как можно большим количеством подобных материалов и выберите или создайте на их основе свою инструкцию.

Деревянная игрушка «Экскаватор» своими руками

Дайте ребенку эту игрушку и груду мелких камешков, а затем наблюдайте за многочасовой игрой по их перемещению. В этом экскаваторе используется часть таких же деталей, как в опубликованном ранее проекте подъемного крана (см. «Игрушка «Подъемный кран«»).

ОБЗОР ПРОЕКТА

  • Габаритные размеры с ковшом на уровне земли, мм: 487x152x164 (длина х ширина х высота)
  • Емкость ковша, см3: около 60
  • Вылет стрелы, мм: 432
  • Глубина копания, мм: 210
  • Мощность двигателя: детская сила

Мы начали с ковша, затем перешли к стреле

1. Из 19-миллиметрового материала выпилите дно А и заднюю стенку ковша В по указанным в «Списке материалов» размерам. Склейте обе детали так, чтобы направление волокон было одинаковым (рис. 1).

2. Сделайте две копии бокового шаблона ковша и отложите одну из них в сторону. Другую копию вырежьте по пунктирным линиям вокруг деталей А и В, а затем приклейте ее к сборке A/В. Выпилите внутреннюю часть ковша ленточной пилой (фото А).

СОВЕТ МАСТЕРА. Режем резьбовую шпильку — щелк, и готово!

Относительно тонкие резьбовые шпильки (МЗ-М5) можно быстро и аккуратно разрезать клещами для зачистки проводов. Вверните шпильку в отверстие соответствующего диаметра и отделите отрезок нужной длины. Затем выверните шпильку из отверстия, и инструмент выправит смятые витки резьбы. Такие клещи продаются в большинстве инструментальных магазинов по цене около $20.

Для этой операции установите полотно шириной 3 или 6 мм. Ведите пропил вплотную к линии контура, затем отшлифуйте до линии с помощью шлифовального барабана.

Совместите пунктирные линии шаблона с кромками ковша A/В. Выровнять боковые стенки С помогут резьбовые шпильки.

3. Выпилите заготовки для стенок ковша С и приклейте к одной из них оставшуюся копию бокового шаблона. Сложите заготовки вместе, выровняв кромки, и просверлите отверстия в местах, указанных на шаблоне. Прочтите «Совет мастера» и подготовьте два 70-миллиметровых отрезка резьбовой шпильки. Наверните на один конец каждого отрезка колпачковую гайку. Приклейте стенки к ковшу A/В и зафиксируйте струбцинами (фото В).

4. Сделайте две копии бокового шаблона стрелы и одну копию шаблона консоли. С помощью аэрозольного клея прикрепите шаблоны к заготовкам, затем выпилите и отшлифуйте консоль D и половинки стрелы Е по форме. Аэрозольным клеем прикрепите копию шаблона кабины к заготовке толщиной 38 мм и выпилите кабину F указанной формы. Просверлите отверстия по разметке на шаблоне, затем сделайте фаски на ребрах. Отшлифуйте детали наждачной бумагой № 150, затем вклейте деревянный колышек в отверстие одной из половинок стрелы (рис. 1). Примечание. Колышек можно приклеить к стреле с любой стороны.

5. Наклейте одну копию рычага консоли и две копии опор стрелы на заготовку толщиной 13 мм. Выпилите рычаг консоли G и опоры стрелы Н по контурам. Затем выпилите две тяги I в соответствии с шаблоном. Удалите бумажные шаблоны и отшлифуйте детали наждачной бумагой № 150. Подготовьте пять отрезков резьбовой шпильки для стрелы (рис. 1), затем отложите ковш А/В/С, детали стрелы D, Е, G, Н, I и кабину F в сторону.

Сосредоточимся на поворотной части

1. Выпилите по указанным размерам поворотную платформу J, противовес К и ходовой мостик L. Выпилите заготовку для кожуха двигателя М и приклейте к ней копию соответствующего шаблона. Просверлите отверстия в кожухе, противовесе и поворотной платформе (рис. 2), затем отфрезеруйте скругления на противовесе и кожухе. Вклейте выхлопную трубу в отверстие кожуха и отложите кожух в сторону.

2. Приклейте ходовой мостик L к поворотной платформе J, выровняв детали сверху и спереди (рис. 2). Затем приклейте опору стрелы Н к поворотной платформе (фото С). Когда клей высохнет, приклейте на место вторую опору (фото D).

Точно расположите первую опору Н с помощью линейки. Приклейте деталь на место, выровняв ее узкий конец с торцом поворотной платформы J.

С помощью половинки стрелы Е и резьбовой шпильки приклейте на место вторую опору Н. Стрела должна двигаться при небольшом усилии.

3. Приклейте к поворотной платформе J противовес К вплотную к опорам стрелы Н, выровняв по центру. Чтобы отверстия противовеса и платформы получились соосными, вставьте в них длинный болт.

4. Соедините консоль D, половинки стрелы Е, рычаг консоли G и тяги I с помощью отрезков резьбовой шпильки и колпачковых гаек (рис. 1). Прикрепите эту сборку к опорам стрелы Н. Затем закрепите шурупами на поворотной платформе J кабину F, не приклеивая ее. Это позволит снять кабину для регулировки хода стрелы.

Изготовим массивное шасси

1. Выпилите шасси N указанных размеров. Разметьте сужения и центры отверстий на обеих сторонах (рис. 3а). Просверлите 10-миллиметровое отверстие с цековкой в центре (рис. 3). Затем опилите сужения и просверлите отверстия для осей (фото Е).

2. Приклейте две копии шаблона колесных проставок к 19-миллиметровой заготовке. Выпилите колесные проставки О по контуру и просверлите отверстия. Приклейте проставки к шасси N вровень с нижней стороной, выровняв посередине длины (рис. 3а).

Сделайте ровный ряд отверстий в шасси N, прижимая деталь к упору сверлильного столика. Просверлите до половины с одной стороны, переверните шасси и завершите операцию.

Выровняйте верхнюю сторону крыла Q с нижним краем фаски на поворотной опоре Р и совместите центральные метки.

3. Выпилите поворотную опору Р и сделайте фаски на верхних ребрах (рис. 2).

Приклейте деталь к шасси, выровняв по центру, и зафиксируйте струбцинами. Когда клей высохнет, просверлите через отверстие в шасси такое же отверстие в опоре.

4. Приклейте две копии шаблона крыла к 13-миллиметровой заготовке и выпилите крылья Q по форме и размерам. Приклейте крылья к шасси (рис. 3а, фото F).

5. Если требуется, отшлифуйте колесные оси, чтобы они плотно входили в отверстия шасси N и колесных проставок О. Укоротите 22-миллиметровые оси на 3 мм (рис. 3). Убедитесь, что колеса и оси соответствуют друг другу, но пока не приклеивайте их на место.

Отделка и сборка

Чтобы устранить люфты, но обеспечить подвижность узлов, наверните самоконтрящуюся гайку на соединительный болт. Нейлоновая шайба уменьшает трение.

1. Перед тем как приступить к отделке, снимите колеса, оси и всю фурнитуру. Нанесите отделочное покрытие. (Мы два раза нанесли полиуретан методом распыления, слегка отшлифовав первый слой после просушки абразивной губкой № 320.) Когда покрытие высохнет, снова соберите стрелу А/В/С, D, Е, G, I, скрепляя детали с помощью резьбовых шпилек с колпачковыми гайками. Прикрепите стрелу и кабину к поворотной платформе H/J/K/L.

2. Наденьте на каждую ось колесо с шайбой и вклейте оси в отверстия шасси. Убедитесь, что клей не попал на колеса и они вращаются свободно (рис. 3). Когда клей высохнет, соедините болтом шасси и поворотную часть со стрелой (фото G). Затем прикрепите на место кожух М (рис. 2).

3. После заправки «двигателя» печеньем и молоком, покажите ребенку новую игрушку и дайте ему возможность испытать ее и насладиться игрой.

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео. Процесс изготовления мини-экскаватора своими руками Как сделать самодельный мини

Внимание!!! Информация содержащаяся на данной странице, на сегодняшний день может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Технические характеристики мини мотоцикла

Вес (сухой), - 27 кг;

Двигатель Ш 52, - 2,0 л.с.

Габаритные размеры, мм

Длина - 1100мм;

Ширина - 500мм;

Высота - 900мм;

Клиренс - 150мм;

Максимальная скорость -65 км/ч.

Мотоцикл снабжен большим багажником и вместительным инструментальным ящиком Амортизаторы на обоих колесах значительно снижают утомление при дальних поездках. Это подтвердилось, кстати сказать, во время пробегов по маршруту Москва - Смоленск - Минск - Вильнюс - Рига-Талтинн- Ленинград и в ходе повседневной эксплуатации. Машина продемонстрировала хорошую устойчивость, высокую приемистость и безотказно справлялась со всеми трудностями пути.

Рис.1. Внешний вид самодельного мини мотоцикла

Рама

Изготовлена из тонкостенных трубок 27 х 1 мм (рис. 2). Пригодны части от велосипедной рамы, сваренные, как показано на рисунке.

Рис. 2. Рама микромотоцикла и детали колеса:
1 и 3 - дистанционные втулки заднего колеса из дюралюминия Д16, 2 - дистанционная втулка из Ст.З, 4 - стандартный тормозной барабан от велосипеда, 5 - стандартная втулка переднего колеса мотовелосипеда, 6 - дистанционная втулка из Ст.З, 7 - фланец, 8 - место для подшипника.

Передняя вилка

С амортизаторами (рис. 3) - от велосипеда 16-В, в которую внесены следующие изменения:

До размеров, указанных на чертеже, отпиливаются левая и правая половины.

Затем рычаги маятников устанавливаются на колесо и закрепляются гайками.

Из стали шириной 40 мм и толщиной 3 мм вырезается полоска, и ею обжимаются концы вилки.

После этого концы вилки привариваются к полоске-основанию.

Амортизаторы при переделке снимать не надо.

Рис.3. Передняя вилка.

Задняя вилка

Задняя вилка показана на рис. 4, с амортизаторами - от мотоцикла, "Ява". Можно использовать этот узел от мопеда «Рига». На чертеже показано, какую часть рамы необходимо выпилить из старой рамы серийного мотоцикла и вварить в раму моей самоделки.

Рис.4. Задняя вилка.

Ободы и диски колес

(рис. 6 и 7). Самодельные покрышки установленные на моей машине, в 1,5 раза шире, чем обычно применяемые в подобных машинах покрышки от самокатов. Поэтому ширина ободов между буртиками составляет 38 мм. Посадочные же размеры стандартные.

Ободы изготовлены из колеса мопеда, Рига на оправке (рис. 5)

Рис.5. Оправка для изготовления ободов

Рис. 6. Обод с тормозным барабаном в сборе:
1 - тормозной барабан, 2- диск колеса, 3- место подшипника №201, 4 - звездочка на 18 зубьев, 5 - штифт диаметром 6 мм

Рис.7. Обод колеса

Двигатель

Устанавливается на раму после ряда переделок:

Удаляются педали и ставится кикстартер (рис 8, 9). На собранном двигателе ножовкой отпиливается бобышка правой половины картера, через которую проходит вал шатунов. Высота сохранившейся части бобышки должна составить 3 мм, а на валу остается риска. Далее двигатель разбирается, разъединяются половинки картера и извлекается вал шатунов, отжигается место риски и «излишек» отпиливается. На бобышку правой половины картера ставится заглушка из дюралюминиевой пластины толщиной 3 мм с прокладкой из прессшпана. Затем обрезается и ставится на место тормозная втулка, на валу шатунов делается паз под пружину кикстартера от мотоцикла К-125 и двигатель с кикстартером собирается.

Рис. 8 Общий вид переделанного двигателя.

Рис.9. Опорный диск тормозными колодками и втулками.

Руль

От мопеда Рига», укорочен до 500 мм, все его части стандартные.

Тормозные колодки и барабаны

От переднего колеса велосипеда 16-В.

Стоп сигнал

От автомобиля М-20, выключатель его - от мотороллера ВП 150.

В. Петровский, г. Уфа

Важной составляющей сельского хозяйства является обработка земельных участков. Сюда относится не только регулярное рыхление и прополка, но и полив, а также удобрение земель. Ведь абсолютно все культуры нуждаются в спаханной и ухоженной земле. С такими непростыми задачами может вполне справиться мини трактор, обладающий небольшими габаритами и способный выполнять массу повседневных задач в сельском хозяйстве.

В связи с этим, в сельской местности небольшие фермерские хозяйства отдают предпочтение данной технике. Ведь в отличие от крупных аграрных комплексов частники не могут себе позволить дорогостоящую сельскохозяйственную технику. Именно поэтому самодельные минитрактора видео с подробным описанием которых есть в интернете стали настолько популярными и востребованными. Собрать подобную технику не так уж просто, как может показаться на первый взгляд, но все-таки это возможно, причем затраты будут гораздо ниже, чем стоимость заводской сельскохозяйственной техники. Плюс к этому, самодельный небольшой трактор можно укомплектовать различным оборудованием, которое сможет значительно увеличить спектр выполняемых данной техникой работ.

Мини-трактора: типы и особенности

Как всегда, к данной категории техники относят 3 типа, со своими собственными характеристиками:

1. Устройства, которые могут осилить любые задачи: окучивание, рыхление и прополка земельных участков, а также уборка мусора и скашивание травы. В большинстве случаев такая техника снабжается средним по мощности двигателем и может справиться с обработкой пяти или даже шести гектаров земельных угодий. Помогает в выполнение поставленных перед мини трактором задач и различное навесное оборудование (см. ).

2. Трактора небольших размеров, собранные исключительно для скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям территории, способны легко справиться даже с площадью около двух гектаров. Такую технику довольно часто используют для создания газонов.

3. Райдер – техника, созданная для обслуживания небольшого участка земли, и используется в основном для удобрения земли, а также обработки территории ядохимикатами. Применяется и для уборки площадок из бетона и других подобных территорий.

Плюсы и минусы такой техники

В большинстве случаев самодельный мини трактор применяется в частных сельских хозяйствах: с мини тракторами не только вывозят различный мусор от деревьев и кустарников, но и обслуживают огороды, а также облагораживают прилегающие территории. К плюсам данной техники можно отнести следующее:

Тщательная обработка любой почвы. Самостоятельно обработать землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это качественно. Ведь в некоторых местах грунт может быть не только твердый, но и каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело. Самодельные мини трактора справляются с любой из вышеперечисленных задач не хуже, чем обычная заводская техника;

Легко обрабатывать даже малые площади сельскохозяйственных угодий. Для малых территорий просто нецелесообразно производить затраты на приобретение крупной заводской техники, так как мини трактор обходится значительно дешевле и вполне справляется с поставленными задачами;

Привлекательная стоимость самодельной техники, так как собирается минитрактор в основном из подручных средств и недорогих деталей;

Можно всегда, при необходимости, сменить дополнительное оборудование, в зависимости от того, какие необходимо производить работы. Ну и, конечно же, простой и довольно доступный в финансовом плане ремонт.

К недостаткам можно отнести лишь то, что необходимо самостоятельно подбирать все комплектующие и уделять этому свое драгоценное время, которого нужно довольно много, особенно если в технике будут попадаться отдельные редкие составляющие.

Но, необходимо отметить, что в большинстве случаев в сборке используют наиболее распространенные и доступные детали, которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор своими руками видео людей, которые уже обладают определенным опытом в данном вопросе.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа используют несколько методик, но в большинстве случаев все происходит примерно так:

1. Создается рама из обычного прокатного швеллера при помощи сварки заранее подготовленных элементов, в которые входит передняя и задняя траверсы и два лонжерона. Передняя часть данной техники выполняется более узкой, в результате рама получает трапециевидную форму. После чего в раме производятся отверстия для установки других частей корпуса и механизмов.

2. При помощи сварки по углам рамы крепятся уголки, которые играют роль стойки, а также служат подрамником и соединяются между собой в верхней части. Далее на раму монтируется задний мост, ну а при конструировании полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого обычно используют различные силовые агрегаты с мотоблоков (см. ), мотоциклов (даже оппозитных).

4. На раму монтируется коробка передач, которая должна быть обязательно развернута к водителю, для того чтобы управление было максимально комфортным и простым.

6. Обязательно необходимо приварить фаркоп, который впоследствии пригодится не только для прицепа, но и для некоторого дополнительного оборудования, такого как: сеялка, косилка или плуг.

7. Заключительным моментом в работе по созданию мини трактора является монтаж тормозной системы, установка бака, ну и, конечно же, электрическая часть.

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку сконструировать подобную технику помогут чертежи самодельных минитракторов, которые есть в интернете.

Самодельные модели мини тракторов, фото и видео которых можно найти на страничках конструкторов обычной самодельной техники для аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной функциональностью. Создание одной из моделей сельскохозяйственной техники может быть довольно долгой и не простой, но облегчить процесс конструирования может помочь видео, подробно описывающее поэтапное строительство мини трактора. В результате можно создать технику, которая поможет значительно быстрее и эффективнее обрабатывать сельскохозяйственные территории.

Минитрактор своими руками

Если вы имеете домик в деревне, а тем более живете там постоянно, вы знаете, что такое настоящие хлопоты по хозяйству. Без транспорта при ведении домашнего хозяйства просто невозможно обойтись. Лучшим для этих целей является минитрактор, с его помощью можно обеспечить выполнение всех нужд, от перекапывания земли под засев, до перевозки крупно- и малогабаритных грузов. Но такая техника далеко не дешевая, как быть? Есть один вариант - сделать минитрактор своими руками. Да, задача не легкая, но если справитесь, сэкономите кучу средств, а удовлетворение от готового аппарата будет приходить каждый раз, как только вы будете начинать работу с трактором.

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи - первый этап сборки

Чертеж минитрактора
Кинематическая схема минитрактора

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи - это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор - это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап - чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач - они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

Двигатель УД-2

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев - это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность - это те плюсы, которые вы получите после монтажа самодельного трактора.

Каждый раз при произведении земляных работ, особенно на мелком строительстве, встаёт вопрос - копать лопатой (на это уйдёт много времени) или - минут 30. Можно рассмотреть множество вариантов, и не получить универсального совета, что лучше сконструировать мини-экскаватор своими руками, взять в аренду или приобрести такую технику. Но проанализировать плюсы и минусы, сложности и преимущества построения самодельного агрегата необходимо. К важным этапам отнесём:

  • Подготовку
  • Конструирование
  • Изготовление
  • Сборку.

Самостоятельно изготовить или купить мини экскаватор - вот в чём вопрос.

Мини установка отличается многофункциональностью , компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки . Если ваш бюджет позволит потратить от 15000$ на покупку такой техники - конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача - копка траншеи или фундамента для дома - возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

  • Горячим желанием сделать это самостоятельно;
  • Временем для осуществления затеи;
  • Инженерно - технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
  • Наличие финансов - при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
  • Наличие необходимых инструментов и оборудования.

Типологизация экскаваторов - определимся, что именно нужно нам.

Решившись на самостоятельное конструирование, вы должны понять, какой именно вид миниэкскаватора подойдёт вам. Различают автономный и прицепной типы .

При наличии в вашем распоряжении мотоблока или мини трактора логично будет создать прицепной экскаватор, с дополнительным узлом крепления.

Если в наличии имеется старый автомобильный двигатель, то вам проще создать автономный агрегат с шасси и блоком для земельных работ .

Загоревшись идеей как сделать самодельный прицепной мини экскаватор своими руками, следует учесть, что процесс будет нелёгким, нужны знания и умения .

Конструкция мини экскаватора и её особенности.

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели , знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов .

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах , и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

  • Необходимые расходные материалы
  • Запасные части и детали
  • Оборудование для изготовления запчастей
  • Инструментарий (наличие или доступ)
  • Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Чертежи - не проблема.

Подсчитав свои финансы и определившись с возможностями, вы всё-таки решили строить экскаватор сами? Прекрасное решение, творческое удовольствие вам будет обеспечено!

И следующим этапом станут чертежи самодельного мини экскаватора.

Для построения чертежей самостоятельно вы должны иметь инженерные навыки, навыки расчетов. Тут важным будет прочертить каждую деталь, составить все расчеты.

Можете воспользоваться помощью интернет — ресурсов, ведь если вы знаете, какой именно вид мини экскаватора будете делать - найти чертежи в интернете будет не так сложно.

Чертежи прицепного мини экскаватора будут гораздо легче и проще , чем экскаватора автономного, в изготовлении которого значительно больше деталей и узлов.

Основные узлы - что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера 8 или 10, воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины. Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор - проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно . Поэтому возможно манипулятор лучше купить готовый .

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки - фрезерный, токарный, слесарный.

Стоимость готового манипулятора будет примерно на 30% меньше, чем сделать его своими руками.

Гидравлика - выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые . А вот цилиндры для манипулятора подойдут и б\у от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, б\у гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика .

Привод - какой лучше и как выбрать.

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных - мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель . В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

Строим ковш - особенности подбора и установки.

Ковш - наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов .

Ковш так же можно купить готовый , но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор - вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель - замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель. Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках - ваш мини экскаватор может обойтись вам дороже, чем купить готовый .

Фото самодельных мини экскаваторов

Несколько вариантов изготовления самодельных агрегатов:

Видео о самоделках

Небольшой видеоролик об одной из самоделок:

Вконтакте

Чтобы не арендовать технику для земельных работ, многие хотят собрать мини-экскаватор своими руками, но далеко не у каждого эта мечта достигает логического завершения, поскольку на изготовление самодельного экскаватора необходимо свободное время, чертежи и средства на реализацию задуманного.

Несмотря на малые размеры самодельные мини-экскаваторы ничем не уступают технике, изготовленной в заводских условиях. Имеют даже некоторые преимущества: небольшой вес, низкое потребление топлива, простота транспортировки и пр.

Размер мини-экскаватора дает возможность работать практически на любой территории, даже в закрытых помещениях. Такие механизмы часто применяют на ферме или даче для рытья ям и прокладки подземных коммуникаций к помещениям.

Перед тем как изготавливать мини-экскаватор, надо определиться с его типом. Варианты могут быть такие:

  1. Экскаватор на базе мини-трактора либо авто. Оборудование будет навесным. Простейшим способом будет вариант переделки на базе автомобиля. Можно сохдать абсолютно автономную модель (на колесном или гусеничном ходу), которая передвигается самостоятельно или транспортируется с помощью вспомогательных средств. Главное преимущество навесного оборудования в том, что в любой момент его можно демонтировать для использования техники по своему прямому назначению.
  2. Еще один вариант — это сделать самодельный мини-экскаватор «с нуля». Но этот вариант достаточно трудоемкий, так как требует специфических знаний и огромного количества запчастей.

Самый простой и дешевый вариант — это миниэкскаватор на основании прицепа, состоящего из несущей рамы с колесной парой, на который установлен автономный ДВС, гидропривод и специфическое оборудование.

Поиск чертежей

При изготовлении нужно выбрать конкретную схему, по которой будет производиться сборка спецтехники. За основу берутся заводские, но уменьшенные в размерах чертежи таких экскаваторов, как «Беларус» или самодельный экскаватор на МТЗ. Также можно использовать готовые схемы и эскизы, по которым народные умельцы изготавливали свои самоделки. Раздобыв чертежи определенной конструкции, необходимо составить смету. По ней можно будет понять, сколько средств понадобится на приобретение расходных материалов и запчастей на изготовление экскаватора своими руками.

Мини экскаватор своими руками чертежи видео

ТОЛЬКО ЛУЧШИЕ ВИДЕО ИЗ YOUTUBE ✔ GIF | Автор топика: Amolaka


Веселый экскаватор

Елена (Zekarya) Почти джакузи!

ВОВА (Jardena) 

Наталья (Fintan) Прямо морские волны!!! Молодцы!!!

❤❤❤ (Amolaka) SUPER

Tags: Мини экскаватор своими руками чертежи видео

Самодельный экскаватор: особенности конструкции

Казахстан. Экибастуз. Угольный разрез "Богатырь". Роторный экскаватор СРс(К)-2000 (2010)


Угольный разрез "Богатырь" — угледобывающее предприятие, расположенное в городе Экибастузe, республики Казахстан. Входит в состав ТОО "Богатырь Аксес Комир". Разрез "Богатырь", проектной мощностью 50 млн тонн угля в год, строился девятью очередями с 1965 по 1979 годы. В 1985 году была достигнута максимальная годовая производительность — 56,8 млн тонн угля. Разрез такой большой единичной мощности был построен впервые в мире и по этому показателю в 1985 году был занесен в книгу рекордов Гиннесса.
Разрез "Богатырь" административно разделен на два комплекса: это Богатырский (непосредственно сам разрез "Богатырь") и Северный, созданный на основе разреза "Северный" – самого старого разреза Экибастузского каменноугольного бассейна. Сегодня на Богатырском комплексе осуществляется поэтапный перевод старой технологии добычи угля на новую, циклично-поточную, с использованием гидравлических экскаваторов, карьерных большегрузных самосвалов, конвейеров и конвейерных перегружателей.

Для разреза "Богатырь" германские машиностроители изготовили роторный экскаватор СРс(К)-2000 производительностью 4 500 тонн в час.

Первые два из них начали работать в 1972 и 1973 годах.
Наряду с ними на «Богатыре» эксплуатировались два роторных комплекса ЭРШРД-5000 Новокраматорского машиностроительного завода.

В 2009–2010 годах прошли модернизацию два роторных экскаватора СРс(к)-2000, которые на разрезе "Богатырь" добывали уголь в течение почти трех десятков лет, в 2011–2012 годах пройдут модернизацию еще два СРс(к)-2000.

Высота экскаватора: 45 метров.


СРс(К)-2000 обслуживает бригада из 27 горняков.

Кабина машиниста ротора.
Запуск ротора.


Погрузка угля в вагоны.


С помощью этой машины осуществляется подача электрокабеля питания.

Местный уголь, добываемый открытым способом, предназначен для пылевидного сжигания на тепловых электростанциях Казахстана и России, а также для коммунально-бытовых нужд.
Балансовые запасы угля по Северному комплексу разреза "Богатырь" составляют 1,179 млрд тонн.

Также, смотрите в скором времени фотоотчет у victorborisov и russos
Поиск по сайту

Собираем мини-экскаватор своими руками

Сконструировать мини-экскаватор своими руками, достаточно сложно. Но потраченное ... Любые работы по созданию техники начинаются с чертежей.

как сделать самому, чертежи и схемы (видео)

Мини-трактор — это точно такая же сельскохозяйственная техника для фермеров, как и трактор, но с немного меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того, некоторые экземпляры настолько легкие, что перевозятся в прицепе. Небольшие трактора выполняют все те же задачи, что и аналоги более высокого класса. К ним также можно прицепить навесное оборудование для обработки и удобрения почвы, уборки территории и перевозки различных грузов. Помимо этого, во многих тракторах, даже изготовленных самостоятельно, присутствуют привод вращения вспомогательных агрегатов и гидравлика.

От мотоблоков они отличаются, прежде всего, тем, что это полноценная сельхозтехника. Конечно, у мощного мотоблока тоже немалый функционал, но при управлении им приходится все время ходить. Это очень утомительно, особенно при обработке большой площади пашни. А работая с самоходной машиной, даже самой маленькой, оператор устает гораздо меньше — ведь на самоделку устанавливают рулевое управление.
Понимая все преимущества мини-тракторов, отечественные изобретатели иногда создают своими умелыми руками первоклассные экземпляры. В интернете сейчас можно найти много описаний, схем и даже готовых чертежей подобных самоделок.

Конструкции минитракторов

В большинстве своем самодеятельные конструкторы при изготовлении трактора просто переделывают какое-то серийное изделие, добавляя одни составляющие и упраздняя другие. Это легкий путь, но он не всегда осуществим, т. к. в наличии должна быть комплектная машина.
А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна — на сегодня многообразие решений просто зашкаливает.
Например, раму для мини-трактора делают цельной и ломающейся (называемой «переломкой»), поворот — управляемыми колесами и бортовой, компоновку — классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему (гидросистема) и вал отбора мощности. Кабина — это не первостепенная задача при создании самоделки, поэтому ее можно надстроить уже потом.

Трактор от производителя по цене самоделки — весь модельный ряд тут. Хорошую навеску для самодельной сельхозмашины покупаем по ссылке. Читаем в этой статье — как проще всего собрать мини-трактор из мотоблока.

Предлагаемый ниже самодельный мототрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями. Сборка самодельного трактора производится своими силами. Инструкция и чертеж ниже на картинке.

Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать с инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.

Рама

Изготавливают ее из металлопроката. Расчеты на прочность — дело неблагодарное (а в данном случае и не нужное). Поэтому надо просто заранее заложить многократный запас. Исходя из этого, применить швеллер от №6 до 12 является наилучшим решение для самодельного мини-трактора. Делать какие-то «выемки» и «огибания» агрегатов не стоит, т. к. это сильно усложнит и удорожит проект. Обычная плоская «лесенка» — просто и доступно многим.

Как показывает практика, для трактора самоделки полезнее в качестве передней и задней траверсы (поперечины) использовать швеллер большего прокатного размера (вплоть до 20), т. к. впоследствии именно к этим траверсам крепятся различные рабочие органы и вспомогательное оборудование. Причем располагать его лучше полками внутрь. А швеллеры лонжеронов (продольных балок) можно располагать как внутрь, так и наружу. Внутри лонжеронов прокладывают топливопроводы и магистрали, которые получаются естественным образом защищены.

По форме самая простая конструкция рамы для самоделки — прямоугольник с двумя и более траверсами. Но гораздо большей жесткостью будет обладать рама в виде трапеции. Ширина в передней части должна быть меньше для размещения в минимальных габаритах управляемых колес, а также для возможности наблюдения за движением строго по пахотному ряду. Места соединения лонжеронов и траверсов обязательно сварить или усилить приваркой косынок. Обратите внимание, чтобы с кузовом мини-трактора было все в порядке, ведь на него закрепляются все остальные агрегаты. Для подключения прицепа на раму можно приварить сцепку.

Компоновка

Относительное расположение агрегатов любого трактора сложилось исторически.
Классическая компоновка самоходной машины следующая: двигатель расположен спереди, продольно, над передней осью. К нему через сцепление подсоединяется коробка передач, далее следует раздаточная коробка и за ней — ведущий мост. Между собой валы агрегатов соединяются при помощи карданов и (или) муфт.

Соблюдение этой схемы будет оптимальным вариантом при создании мини-трактора, т. к. позволит применить существующие агрегаты без их изменения.
По опыту многих создателей самодельных тракторов, лучше компоновать агрегаты «по месту», не занимаясь излишним черчением и расчетами. Лучший вариант — на готовой раме разместить все основные узлы и механизмы самоделки, установив их на временные опоры (удобно — на деревянные бруски) и найдя наилучшее взаимное положение. После этого можно начать изготавливать кронштейны и крепления узлов трактора. Но нельзя забывать, что все узлы на самособранные тракторы необходимо крепить через опоры, гасящие вибрации (резиновые подушки). Лучше всего их заимствовать от той же техники, от которой взят агрегат. Еще один важный фактор, который необходимо учесть — это развесовка, т.е. распределение полного веса мини-трактора по передней и задней осям. Самый приемлемый вариант — 60% веса приходится на ведущие колеса, 40% — на управляемые.

Двигатель для самоделки

С точки зрения тяговооруженности, веса, доступности и дешевизны в ремонте, будет наиболее логично при изготовлении трактора в «домашних» условиях взять двигатель от классических моделей автомобиля ВАЗ, с 2101 по 2107, или поставить от мотоцикла. Их можно найти в хорошем состоянии по цене металлолома. Если повезет, то одна машина может стать донором большинства деталей для мини-трактора. Или можно оснастить новым китайским дизельным двигателем.

Мотор со сцеплением и коробкой передач закрепляется как единый блок, что упрощает работу над трактором самоделкой и избавляет создателя от многих трудностей. Обязательно на валу водяного насоса («помпы») установить крыльчатку вентилятора, даже если ее там не было. Ведь скорости у сельхозтехники намного ниже, чем автомобильные, поэтому режим работы мотора мини-трактора такой же, как при стоянии в пробке. А это считается тяжелым для любого двигателя. Следовательно, радиатор системы охлаждения самодельного трактора нуждается в принудительном обдуве.

Трансмиссия

Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет мини-трактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант — полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие. Но нужно понимать, что они тяжелее, поэтому расход получившегося трактора будет выше, а вся его мощность будет использоваться редко.

Хороший элемент для соединения валов — упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, т. к. нагрузки там существенно выше, и муфта их не выдержит.
Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного мини-трактора получают двумя путями. Первый путь — обрезание чулков моста (сужая колею). Второй путь — изготовление проставки для крепления колес (расширяя). Это приходится делать, потому что номинальная колея УАЗика — 1445 мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

Ходовая часть и движитель

Эта система у рассматриваемого самодельного мини-трактора почти полностью повторяет аналогичную у тракторов, выпускаемых промышленностью, и имеет отличия от автомобильной по некоторым важным моментам. Основное отличие — отсутствие задней подвески. То есть ведущий мост не крепится к остову на рессорах, а жестко на нем закреплен. Это надо сделать, если планируется смастерить не только сам трактор, но и все сельхоз орудия к нему, с которыми предполагается его использовать. Потому что такие навески, как плуг, борона, почвофреза, косилка и прочие приспособления, крепящиеся к задней части мини-трактора самоделки, очень сильно нагружают заднюю ось и, при наличии на ней устройства задней подвески, быстро приведут ее в негодность. Передний мост на самодельном тракторе, также можно установить без подвески — комфорт значительно не уменьшится. В качестве поворотных цапф удобно использовать вилки карданных шарниров грузовиков (ЗИЛ, КАМАЗ, КрАЗ), запчасти от которых можно найти в автохозяйствах и на металлоприемках. Две вилки привариваются к балке или непосредственно к раме, соблюдая соосность шасси, а две ответные  — к поворотным кулакам автомобиля-донора. Рулевая трапеция вместе с рулевым механизмом целиком также заимствуется. Руль устанавливается от донора.

Тормозную систему (дисковые тормоза) в ее «автомобильном виде» на тракторе, изготавливаемом собственноручно, применять нет смысла, т. к. не те скорости. Достаточно только стояночного тормоза. Однако, привод механизма осуществить не от рычага, а от педали с фиксированным нажатым положением. Тогда самоделку можно будет и притормаживать в движении, и фиксировать на стоянке. Колеса правильнее всего использовать от сельхозмашин, т. к. они имеют нужный протектор. Но вполне подойдут и покрышки от внедорожников или легких грузовиков, если нарезать на них нужный рисунок протектора (лучше  — «елочку», для самоочищения). Давление в шинах подбирается опытным путем, чтобы найти оптимальное сочетание комфорта и производительности.

Электрика на самодельном тракторе

Можно применить любые части от чего угодно, главное, чтобы совпадало напряжение генератора и потребителей. Не надо забывать и о том, что аккумуляторная батарея — это емкость с кислотой. Поэтому ее необходимо очень прочно закрепить. Рекомендуемое решение  — расположить ее под сиденьем мини-трактора в специальном ящике или просто в ограждении. Подробное описание электрики на картинки ниже.

Фары и габаритные фонари, а также сигналы торможения,  — элементы желательные, но не обязательные, т. к. эксплуатировать результат своих трудов можно только вдали от другого транспорта.

Движение по дорогам

Далеко не вся самодельная мини-техника конструкторов выезжает на дороги общего пользования. И это правильно, т. к. в нашей стране перечислен ряд жестких требований, которым должен соответствовать транспорт, передвигающийся по ним. Даже если все получилось хорошо, и изделие отвечает всем требованиям, для подтверждения этого необходима будет сертификация, которая стоит очень недешево.

Поэтому двигаться по дорогам на самодельном тракторе запрещено. Если его необходимо доставить к месту выполнения работ, то лучше это сделать на прицепе. Это, кстати, одна из причин, почему самоделку пытаются облегчить.

поиск чертежей, процесс сборки, видео

Частая аренда землеройной техники - процедура затратная и не обеспечивает удобства владельцу участка. Другое дело - собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант - машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение - прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Подготовительный этап: где взять чертеж

Нужно подобрать конкретную, четкую и понятную схему для сбора своей землеройной машины. Сложностей с выбором быть не должно. Можно использовать:

  1. Уменьшенные в масштабе заводские схемы больших экскаваторов типа «Беларус».
  2. Готовые чертежи из Интернета, размещенные народными умельцами. Интересные рабочие варианты можно найти не только в рунете, но и на зарубежных ресурсах.

Подобрав оптимальный чертеж, нужно составить смету и примерно определиться с затратами на расходники и детали.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт - японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Техника в работе

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение - листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Которая может стать отличной игрушкой для развития механики у детей. Итак, будем изготавливать экскаватор из шприцов.

Нам понадобится:
- 5 шприцов на 20 кубов;
- 5 шприцов на 5 кубов;
- пластиковые хомуты;
- гайки, шайбы и болты диаметром 4 мм;
- деревянные линейки;
- рейка 30х10 см;
- система от капельницы.

Первым делом нужно сделать стрелу из рейки. Ниже представляем чертежи и разметку.


Из двух линеек необходимо сделать вторую половину стрелы.


Соединяем половины стрелы болтом, шайбами и гайкой.


Между линейками подкладываем отрезок рейки, чтобы придать стреле форму.

Разрезаем линейку вдоль и проделываем два отверстия по краям.


Между получившимися кусками также приклеиваем отрезок рейки.

Из рейки также изготавливаем башню экскаватора.


Две заготовки башни соединяем к стреле.

Доска толщиной 2 см будет служить станиной, поэтому вырезаем круглую заготовку, на которой будет крепиться стрела.


На круглой заготовке проделываем пазы по размеру заготовок башни. Башню также можно соединить при помощи железных уголков. Если сделали пропилы, то можно дополнительно приклеить башню горячим клеем.


Между двумя элементами башни приклеиваем кусок рейки, чтобы не зажать стрелу при затягивании.

Приклеиваем обрезки линейки для придания необходимой толщины.


Основание можно сделать из куска доски толщиной 3 см. На основании просверливаем отверстие и вставляем болт.


Перейдем к изготовлению ковша. Заготовки представлены на фотографии ниже.


Собираем ковш клеевым пистолетом.

В рейке стрелы проделываем паз, в котором можно будет закрепить маленький шприц. Фиксируем шприц пластиковым хомутом.


Стрелу соединяем с ковшом при помощи проволоки, которая должна соединить линейку ковша с хомутом.


Аналогичным образом соединяем остальные движущиеся места. По словам автора, места затягивания хомутами необходимо обмотать толстым слоем изоленты, чтобы не согнуть шприц. Также не следует затягивать хомуты слишком туго.


Нагрузку на шприц можно уменьшить, если прикрепить резинку для купюр.

Вы думаете, объектом хэндмэйда может стать только открытка на Новый год бабушке из Нового Уренгоя? Или самостоятельно сшитый заяц 2-х летней дочке вашего троюродного брата? А что, если мы скажем, что переделать можно все, ну разве что не жену, с которой прожито-пережито лет 20. Да, все, даже миниэкскаватор своими руками сегодня не проблема. Не верите? Читайте!

С чего начать?

Конечно, с визуализации. Дабы проблемы, связанные с дальнейшей эксплуатацией мини экскаватора, созданного своими руками, не закопали навсегда ваше время и труд, к его созданию вы должны подойти с четким осознанием, что и как делать. Ведь накупив уйму запчастей, потратив бессчетное количество времени и усилий, навряд ли кому-то захочется в конечно итоге осознать, что его "поделка" оказалась дороже, чем серийный экземпляр, но при этом менее эффективной.

После взвешивания всех "за" и "против", первое, чем необходимо вооружиться, - это чертеж. Его можно или купить на иностранных сайтах, или подсмотреть на просторах рунета. Если вы займетесь поиском необходимой информации на зарубежных сайтах, помните, что, например, в американской системе измерения используются дюймы, а не метры. Не забудьте перевести одни величины в другие!

Источник фото: сайт

От общего к частному

Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.


Источник фото: сайт

Раз лошадка, два лошадка

Как быть с "лошадьми"? Вопрос резонный, и ответ на него кроется в тех целях и в той работе, которую вы будете осуществлять на мини экскаваторе, сделанном своими руками. От того, что именно вы будете копать, зависит расчет усилий на гидроцилиндрах подъема-опускания стрелы и поворота рукояти, затем определяется скорость движения звеньев и перемещения поршней в цилиндрах. Обычно мощности в 8-13 лошадей хватает с лихвой.

Поиск необходимого оборудования или запчастей стал еще проще - оставьте и Вам перезвонят.

Гидравлика. Наши умеют и это

На самом деле, американские коллеги по цеху предпочитают устанавливать гидравлику уже готовую. Вариант не самый дешевый, но требующий наименьших трудозатрат. Но наши люди легких путей не ищут! Вооружившись теоретическими знаниями, можно попробовать сделать гидравлику своими руками. Но предупреждаем: процесс этот достаточно сложный.

Итак, гидравлическая система полноценного экскаватора состоит из 4 секций (это минимум): поворотная платформа, ковш, стрела и рукоять. Что касается поворотной платформы, то от нее можно отказаться, так как сложные работы на самодельном мини экскаваторе, как правило, не выполняются. Устанавливаем 4 гидроцилиндра (этого вполне хватит, чтобы поворачивать и поднимать стрелу и рукоять, управлять ковшом). Гидроцилиндры от механизма подъема кабины МАЗ или КАМАЗ подойдут как нельзя лучше.


Источник фото: сайт

Рабочее оборудование: готовое или смастерить?

Самый простой вариант - установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант "попроще" - сделать стрелу из трубы квадратной формы своими руками.


Источник фото: сайт

Ковш: чем прочнее, тем лучше

Ковш - это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.


Источник фото: сайт


Источник фото: сайт А у кого-то уже "прорезались" зубки

Насос. Можно так, а можно этак

При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый - более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.


Источник фото: сайт

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, - это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.


Источник фото: сайт


Источник фото: сайт

В деталях

Во все времена достаточно высокой популярностью пользовались инструменты и оборудование, которые сочетали в себе разные функциональные возможности. Подобная тенденция касается и техники, которую принято использовать на своем загородном участке. На рынке соответствующих товаров можно встретить мини-тракторы и мотоблоки. Каждая модель обладает различным навесным оборудованием. Все это позволяет выполнять коммунальные и сельскохозяйственные работы. Производители навесного оборудования упускают одну немаловажную операцию, которая время от времени требуется в процессе ведения домашнего хозяйства. Сюда можно отнести всевозможные земляные работы. На рынке довольно сложно найти дополнительное навесное оборудование для тракторов и мотоблоков, которое бы помогало в осуществлении земляных работ. Конечно же, вы можете приобрести мини-экскаватор, однако его стоимость может превышать 7 000 долларов. Изготовить мини-экскаватор своими руками достаточно просто, для этого будет необходимо только лишь запастись определенным набором инструментов и материалов. Для изготовления упомянутого оборудования на базе двигателя внутреннего сгорания или мотоблока необходимо будет запастись металлообрабатывающим оборудованием, сварочными и

Технология проведения работ

Если вам нужна траншея, например, для фундамента, то можно обойтись лопатой, однако проведение подобных работ предполагает трату большого количества времени, а вот с использованием экскаватора завершить такие манипуляции удастся всего лишь за 30 минут. Для того чтобы изготовить мини-экскаватор своими руками, нужно будет осуществить три этапа, в качестве первого из которых выступает подготовка, второй этап - это изготовление, а заключительная стадия будет предусматривать необходимость сборки.

Подготовительные работы

Первоначально нужно будет определиться, на базе чего и по какой технологии будет изготавливаться самодельный экскаватор. Если в наличии есть мини-трактор или мотоблок, то лучше всего произвести изготовление с креплением, поэтому придется руководствоваться методикой, которая используется для фиксации снегоуборочного оборудования. Если же в наличии имеется двигатель от старого автомобиля, то мини-экскаватор своими руками можно будет изготовить методом создания шасси трактора, приспособленного для проведения земляных работ.

Приступаем к изготовлению

В основу рамы ляжет швеллер, который обладает типоразмером 8 или 10. Элементы будут соединяться между собой методом сварки. К данной системе фиксируется балка от автомобильного прицепа или машины, бывшей в употреблении. При этом заготовку нужно будет лишить пружин и рессор. В качестве альтернативного решения выступает использование самодельной оси. Когда изготавливается мини-экскаватор своими руками, то ось устанавливается на колеса. На этом можно считать, что готово. Весь объем швеллера, учитывая манипулятор и кронштейны, потребует 12 метров материала.

Методика проведения работ

Если вами будет изготавливаться мини-экскаватор своими руками, чертежи данного оборудования вы с легкостью можете составить самостоятельно или позаимствовать из статьи. Манипулятор рекомендуется делать двухколенным, это позволит получить более простую конструкцию. Изготовление лучше всего вести из сваренных швеллеров, которые соединяются вместе. В итоге вы должны получить прямоугольный профиль, к которому фиксируются кронштейны, выполненные из металла. Их толщина должна составить 10 миллиметров. Среди остальных узлов конструкции можно выделить кронштейны, пальцы и механизмы движения. В ходе изготовления нужно будет использовать фрезерные, сверлильные и токарные инструменты. Вы можете изготовить некоторые части, например, ковш, самостоятельно или приобрести в готовом виде.

Снабжение экскаватора гидравлическим оборудованием

Если вы решили изготовить самодельный мини-экскаватор своими руками, то важно подумать над гидравлическим оборудованием, в этом вопросе перед мастером будет достаточно широкий выбор. Сердцем гидравлической системы выступает по типу НШ-10. Пользуются популярностью и разновидности НШ-32, а также НШ-150. Если речь идет о последней модели, то использовать ее рекомендуется исключительно в новом виде. Цилиндры для функционирования ковша и манипулятора могут быть бывшего употребления, превосходно подойдут гидроцилиндры для поднятия кабины, которые позаимствованы от КАМАЗа или МАЗа. Если вы изготавливаете самодельные мини-экскаваторы, то можно приобрести новые цилиндры, руководствуясь размерами 63 x 40 За единицу такого товара придется заплатить примерно 100 долларов. Для управления предпочтительнее использовать гидрораспределитель марки РГС 253-х или МРС 70.4. У данных элементов должно быть три или четыре секции. Если не удастся найти данные дополнения, которые уже были в эксплуатации, то нужно будет подготовить 150 долларов на их приобретение.

Проведение монтажных работ

Сделать мини-экскаватор своими руками достаточно просто. На следующем этапе можно приступать к сборке конструкции на шасси. Через резиновую муфту или соединительный вал нужно подключить вал отбора мощности мотоблока, а также масляный насос гидравлической системы. Все гидравлическое оборудование должно быть соединено между собой с помощью резиновых рукавов внушительного давления. На заключительном этапе готовые изделия следует покрасить, чтобы исключить возникновение коррозии.

Изготовление дополнительных частей

Если вы решили изготовить прицепной мини-экскаватор своими руками, то отдельные части стрелы можно выполнить с использованием труб квадратного сечения со стороной в 80 миллиметров. Можно для этого использовать листовой металл, который должен иметь толщину в пределах от 6 до 8 миллиметров. Из него сначала выкраиваются заготовки, которые сгибаются, а после свариваются между собой. Если предполагается изготавливать ковш самостоятельно, то для него нужно использовать металл вышеупомянутой толщины. Для того чтобы усилить конструкцию, на нее предстоит наварить пояс в верхней части. Помимо прочего, должны быть укреплены продольные ребра. Для того чтобы обеспечить эффективную работу ковша, его нужно снабдить клыками, которые выполняются из качественной стали. В качестве второго варианта довольно часто используются пальцы, позаимствованные от тракторных гусениц.

Дайте ребенку эту игрушку и груду мелких камешков, а затем наблюдайте за многочасовой игрой по их перемещению. В этом экскаваторе используется часть таких же деталей, как в опубликованном ранее проекте подъемного крана (см. «Игрушка «Подъемный кран «»).

ОБЗОР ПРОЕКТА

  • Габаритные размеры с ковшом на уровне земли, мм: 487x152x164 (длина х ширина х высота)
  • Емкость ковша , см3: около 60
  • Вылет стрелы , мм: 432
  • Глубина копания , мм: 210
  • Мощность двигателя : детская сила

Мы начали с ковша, затем перешли к стреле

1. Из 19-миллиметрового материала выпилите дно А и заднюю стенку ковша В по указанным в «Списке материалов» размерам. Склейте обе детали так, чтобы направление волокон было одинаковым (рис. 1).

2. Сделайте две копии бокового шаблона ковша и отложите одну из них в сторону. Другую копию вырежьте по пунктирным линиям вокруг деталей А и В , а затем приклейте ее к сборке A/В . Выпилите внутреннюю часть ковша ленточной пилой (фото А).

СОВЕТ МАСТЕРА. Режем резьбовую шпильку — щелк, и готово!

Относительно тонкие резьбовые шпильки (МЗ-М5) можно быстро и аккуратно разрезать клещами для зачистки проводов. Вверните шпильку в отверстие соответствующего диаметра и отделите отрезок нужной длины. Затем выверните шпильку из отверстия, и инструмент выправит смятые витки резьбы. Такие клещи продаются в большинстве инструментальных магазинов по цене около $20.

Для этой операции установите полотно шириной 3 или 6 мм. Ведите пропил вплотную к линии контура, затем отшлифуйте до линии с помощью шлифовального барабана.

Совместите пунктирные линии шаблона с кромками ковша A/В. Выровнять боковые стенки С помогут резьбовые шпильки.

3. Выпилите заготовки для стенок ковша С и приклейте к одной из них оставшуюся копию бокового шаблона. Сложите заготовки вместе, выровняв кромки, и просверлите отверстия в местах, указанных на шаблоне. Прочтите «Совет мастера» и подготовьте два 70-миллиметровых отрезка резьбовой шпильки. Наверните на один конец каждого отрезка колпачковую гайку. Приклейте стенки к ковшу A/В и зафиксируйте струбцинами (фото В).

4. Сделайте две копии бокового шаблона стрелы и одну копию шаблона консоли. С помощью аэрозольного клея прикрепите шаблоны к заготовкам, затем выпилите и отшлифуйте консоль D и половинки стрелы Е по форме. Аэрозольным клеем прикрепите копию шаблона кабины к заготовке толщиной 38 мм и выпилите кабину F указанной формы. Просверлите отверстия по разметке на шаблоне, затем сделайте фаски на ребрах. Отшлифуйте детали наждачной бумагой № 150, затем вклейте деревянный колышек в отверстие одной из половинок стрелы (рис. 1). Примечание. Колышек можно приклеить к стреле с любой стороны.

5. Наклейте одну копию рычага консоли и две копии опор стрелы на заготовку толщиной 13 мм. Выпилите рычаг консоли G и опоры стрелы Н по контурам. Затем выпилите две тяги I в соответствии с шаблоном. Удалите бумажные шаблоны и отшлифуйте детали наждачной бумагой № 150. Подготовьте пять отрезков резьбовой шпильки для стрелы (рис. 1), затем отложите ковш А/В/С , детали стрелы D, Е, G, Н, I и кабину F в сторону.

Сосредоточимся на поворотной части

1. Выпилите по указанным размерам поворотную платформу J , противовес К и ходовой мостик L . Выпилите заготовку для кожуха двигателя М и приклейте к ней копию соответствующего шаблона. Просверлите отверстия в кожухе, противовесе и поворотной платформе (рис. 2), затем отфрезеруйте скругления на противовесе и кожухе. Вклейте выхлопную трубу в отверстие кожуха и отложите кожух в сторону.

2. Приклейте ходовой мостик L к поворотной платформе J , выровняв детали сверху и спереди (рис. 2). Затем приклейте опору стрелы Н к поворотной платформе (фото С). Когда клей высохнет, приклейте на место вторую опору (фото D ).

Точно расположите первую опору Н с помощью линейки. Приклейте деталь на место, выровняв ее узкий конец с торцом поворотной платформы J.

С помощью половинки стрелы Е и резьбовой шпильки приклейте на место вторую опору Н. Стрела должна двигаться при небольшом усилии.

3. Приклейте к поворотной платформе J противовес К вплотную к опорам стрелы Н , выровняв по центру. Чтобы отверстия противовеса и платформы получились соосными, вставьте в них длинный болт.

4. Соедините консоль D , половинки стрелы Е , рычаг консоли G и тяги I с помощью отрезков резьбовой шпильки и колпачковых гаек (рис. 1). Прикрепите эту сборку к опорам стрелы Н . Затем закрепите шурупами на поворотной платформе J кабину F , не приклеивая ее. Это позволит снять кабину для регулировки хода стрелы.

Изготовим массивное шасси

1. Выпилите шасси N указанных размеров. Разметьте сужения и центры отверстий на обеих сторонах (рис. 3а). Просверлите 10-миллиметровое отверстие с цековкой в центре (рис. 3). Затем опилите сужения и просверлите отверстия для осей (фото Е).

2. Приклейте две копии шаблона колесных проставок к 19-миллиметровой заготовке. Выпилите колесные проставки О по контуру и просверлите отверстия. Приклейте проставки к шасси N вровень с нижней стороной, выровняв посередине длины (рис. 3а).

Сделайте ровный ряд отверстий в шасси N, прижимая деталь к упору сверлильного столика. Просверлите до половины с одной стороны, переверните шасси и завершите операцию.

Выровняйте верхнюю сторону крыла Q с нижним краем фаски на поворотной опоре Р и совместите центральные метки.

3. Выпилите поворотную опору Р и сделайте фаски на верхних ребрах (рис. 2).

Приклейте деталь к шасси, выровняв по центру, и зафиксируйте струбцинами. Когда клей высохнет, просверлите через отверстие в шасси такое же отверстие в опоре.

4. Приклейте две копии шаблона крыла к 13-миллиметровой заготовке и выпилите крылья Q по форме и размерам. Приклейте крылья к шасси (рис. 3а, фото F ).

5. Если требуется, отшлифуйте колесные оси, чтобы они плотно входили в отверстия шасси N и колесных проставок О . Укоротите 22-миллиметровые оси на 3 мм (рис. 3). Убедитесь, что колеса и оси соответствуют друг другу, но пока не приклеивайте их на место.

Отделка и сборка

Чтобы устранить люфты, но обеспечить подвижность узлов, наверните самоконтрящуюся гайку на соединительный болт. Нейлоновая шайба уменьшает трение.

1. Перед тем как приступить к отделке, снимите колеса, оси и всю фурнитуру. Нанесите отделочное покрытие. (Мы два раза нанесли полиуретан методом распыления, слегка отшлифовав первый слой после просушки абразивной губкой № 320.) Когда покрытие высохнет, снова соберите стрелу А/В/С, D, Е, G, I , скрепляя детали с помощью резьбовых шпилек с колпачковыми гайками. Прикрепите стрелу и кабину к поворотной платформе H/J/K/L .

2. Наденьте на каждую ось колесо с шайбой и вклейте оси в отверстия шасси. Убедитесь, что клей не попал на колеса и они вращаются свободно (рис. 3). Когда клей высохнет, соедините болтом шасси и поворотную часть со стрелой (фото G ). Затем прикрепите на место кожух М (рис. 2).

3. После заправки «двигателя» печеньем и молоком, покажите ребенку новую игрушку и дайте ему возможность испытать ее и насладиться игрой.

Самодельные грузовики. Грузовики самоделки: небольшой обзор двух проектов


Самодельный мини грузовик (20 фото)

Умелец собрал себе самодельный мини грузовик из запчастей, что были в наличии от разной автомобильной техники, кое какие запчасти куплены в металлоприёмке.

Рама грузовика сделана из трубы диаметром 96 мм с толщиной стенки 6 мм. Фары взяты от трактора МТЗ-82, и доработаны под оптику от ВАЗ-2106, лобовое стекло от Газели.

На мини грузовик установлен двигатель и коробка передач от автомобиля ОКА, дифференциал заварен, раздаточная коробка от ГАЗ-66.

Передний мост взят от Москвича 412, укорочен, привода взяты от ВАЗ-2108 также укорочены.

Подвеска позаимствована с ВАЗ-2108, дополнительно поставлены проставки для большей жесткости.

Рейка от 2108 , тяги доработанные по длине.

Задний мост от Москвича 412 остался без изменений.

Спереди установлена коробка от мотоцикла Урал — это будущий вал отбора мощности для сенокосилки.

Простой салон.

Вот такой мини грузовик помощник по хозяйству, сделанный своими руками умельцем из Пермского края.

Расход топлива у автомобиля умеренный, максимальная скорость самодельного грузовика — 50 км/ч. Грузоподъёмность около тонны, запросто перевозит поддон кирпича 320 штук. Автор планирует ещё сделать и установить на автомобиль навесное оборудование — сенокосилку.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru

Самодельный мини грузовик » Полезные самоделки

Рис.1. Внешний вид самодельного мини грузовика.

Этот мини грузовик отличается от многих других его собратьев простотой конструкции и надежностью в управлении (скорость его — до 70 км/час). Его вполне можно построить дома.

Просторная светлая кабина с панорамным передним стеклом обеспечивает хороший обзор и защищает водителя от непогоды. Довольно удачное расположение двигателя под кузовом автомобиля увеличивает полезную площадь кабины и кузова.

Габаритные размеры самодельного мини грузовика:

— Длина — 2380 мм, — ширина — 1210 мм, — высота — 1450 мм, — дорожный просвет — 230 мм, — ширина колеи — 960 мм.

Рис.2. Габаритные размеры самодельного мини грузовика.

Грузовик имеет прямоугольную сварную трубчатую раму размером 2380 х 490 мм. В ее центральной части на двух пластинчатых кронштейнах установлен двухтактный двигатель от мотоцикла «ИЖ-56» мощностью в 14 л. с. (10,3 кВт). Впрочем, годится и другой подобный. Мало ли каких «железок» за десятки лет накопилось в домашних мастерских и сарайчиках!

Передняя подвеска имеет две укороченные полуэллиптические рессоры (от автомобилей « Волга» или «Москвич-407» в 2 листа) с сухими механическими амортизаторами фрикционного типа. Передняя ось сплошная, с поворотными цапфами на полуосях. На этих полуосях вращаются ступицы передних управляемых колес на спаренных шариковых подшипниках.

Рис.3. Вид спереди и вид сзади (в разрезе).

Задняя подвеска — независимая, с цилиндрическими пружинами, имеющими механические амортизаторы фрикционного типа

Передача крутящего момента на задние колеса осуществляется через редуктор с дифференциальным механизмом и блоком переключения заднего хода. Вращение от двигателя к редуктору передается роликовой цепью.

Тормозной механизм автомобиля установлен только на задних колесах.

Торможение производится ножной педалью и рычагом ручного тормоза со стояночным фиксатором из кабины водителя.

Кабина автомобиля — двухместная, выполнена из дюралюминия путем клепки.

Высота кабины 1250 мм, ширина — 1200 мм, длина — 1300 мм.

С левой стороны в кабине установлено рулевое колесо, педаль сцепления, педаль тормоза и педаль газа, справа от водителя — две рукоятки: переключения передач и ручного тормоза. В передней части кабины перед водителем расположен щиток с приборами, на котором смонтированы замок зажигания, переключатель света, спидометр, бензомер, амперметр. Имеется также 2-х диапазонный радиоприемник на полупроводниках.

В задней стенке кабины вмонтирован плафон для освещения кабины.

Спереди автомобиль оборудован фарами с ближним и дальним светом. Под фарами установлены продолговатые подфарники — указатели поворотов.

Электрооборудование автомобиля рассчитано на напряжение 6 В, питание батарейное, с подзарядкой от генератора двигателя. Ветровое стекло снабжено механическим стеклоочистителем.

Под полом кабины установлен воздухозаборник с вентилятором для охлаждения двигателя, который расположен за кабиной под кузовом автомобиля.

Рис.4,5. Основные узлы самодельного мини грузовика.1 — ручной тормоз, 2 — рукоятка переключения передач, 3 — воздухоочиститель, 4 — стойки крепления кузова, 5 — рулевая трапеция, 6 — глушитель, 7 — фрикционный гаситель, 8 — независимая подвеска заднего моста, 9 — рама, 10 — пружина задней подвески, 11 — аккумулятор, 12 — двигатель «ИЖ-56», 13 — педаль сцепления, 14 — редуктор рулевого управления, 15 — педаль ручного тормоза, 16 — педаль завода двигателя, 17 — педаль газа.

Кузов автомобиля изготовлен из легких пород древесины с окантовкой дюралюминиевым уголком. Выполнен он в виде бортовой грузовой площадки с откидным задним бортом и брезентовым тентом.Кузов укреплен на раме при помощи четырех стержней, вставленных в патрубки рамы, и закреплен четырьмя стопорными болтами. Для перевозки жидкостей или сыпучих грузов грузовая площадка может быть заменена цистерной или самосбрасывающим лотком, а для перевозки людей — кузовом автобусного типа.

Под кузовом на кронштейне, приваренном к раме, помещен топливный бак емкостью 12 л, что обеспечивает пробег автомобиля без заправки на расстояние свыше 200 км.

Колеса для автомобиля взяты от инвалидной мотоколяски. Впрочем, на нем можно также установить колеса и от мотороллеров.В конструкции применены некоторые стандартные узлы от мотоколяски, такие, как задний мост, рулевое управление и другие. Это значительно облегчает постройку автомобиля.

Машина имеет несколько легкозаменяемых кузовов: грузовую площадку на 400 кг, цистерну на 300 л, самосвал на 350 кг и даже автобус на 6 — человек.

При ходовых испытаниях с полной нагрузкой микролитражка показала хорошие ходовые качества и высиню проходимость в сложных дорожных условиях.

М.Р. Ларкин, г. Новосибирск

www.freeseller.ru

Самодельные грузовики: от Рязани до Канады

Почти полное отсутствие выбора промышленных образцов класса «мини» заставляет людей браться за изготовление машин такого класса своими руками.

Хотя конструктивно машины и схожи с минитракторами, самодельные грузовики все же пользуются меньшей популярностью у конструкторов. Отчасти это может быть связано с трудностями регистрации таких транспортных средств, отчасти, может быть просто с нежеланием возиться с самодельным грузовым автомобилем, но факт остается фактом – примеров грузовиков сделанных своими руками существует не так и много, как хотелось бы.

Сегодня мы коротко рассмотрим двух представителей этого сегмента самодельной техники: российский вариант и грузовик сделанный канадским самодельщиком.

Самодельный грузовик из Рязани

В этой конструкции автор постарался максимально использовать готовые узлы и агрегаты от промышленных образцов. Рама, например, была взята от старенького грузовичка ГАЗ-51, от него же были использованы и все элементы подвески. Участок между двумя поперечинами (и одна из них) были вырезаны, в результате чего рама стала на 90 сантиметров короче. Место сварки половин рамы было усилено стальными накладками толщиной 4 миллиметра.

Самодельный грузовик из Рязани

Положительная сторона такого вмешательства в том, что автору не пришлось делать крепления рессор и прицепное устройство заново, как пришлось бы, если бы он просто укоротил раму, отрезав заднюю ее часть.

Двигатель и трансмиссия

На машине установлен дизельный мотор от трактора Т-16 мощностью 16 л.с. С коробкой передач (Газ – 51), он соединяется родным сцеплением, для чего конструктору пришлось изготовить переходник из металлической плиты с отверстиями для вала и крепления. Поскольку тракторный дизель достаточно малооборотный (2600 оборотов), автор не стал вводить в конструкцию понижающий редуктор.

Кардан укорочен в соответствии с размерами обновленной рамы. Задний мост так же укорочен для уменьшения размера колеи. Для этого чулки были отделены от картера главной передачи и обрезаны на 88 миллиметров, после этого были сделаны проточки как на оригинале и все детали вновь собраны. Полуоси так же подверглись укорачиванию. Передний мост от донора переделкам не подвергался и установлен на самоделку ”как есть”.

Кабина и кузов

Кабина представляет собой комбинацию серийных и самодельных элементов. Крыша, капот, каркас и крылья автомобиля сделаны своими руками, а бампер и облицовка радиатора взяты от грузовика ЗИЛ – 130. Лобовое стекло взято от донора, а двери использованы от старого ГАЗ – 52. Приборная панель ГАЗ – 51, а сиденье – ГАЗ – 52. Все электрооборудование питается от бортовой сети напряжением 12 вольт.

Каркас самодельного кузова изготовлен из прямоугольных труб и уголков разного сечения, а затем обшит стальными листами толщиной 2 миллиметра. Задний борт откидывается вниз, а над кузовом устроен тентованный каркас из дерева.

Самодельный мини грузовик из Канады

Это произведение канадского ”самоделкина” почти целиком собрано ”со свалки”, покупались только швеллера для изготовления рамы.

Самодельный грузовик канадского умельца

В целом машинка достаточно интересная и не лишена оригинальных решений. Так можно отметить продольное расположение двигателя и коробки передач от старого Фольксваген Гольф, если в оригинале он располагается поперек оси машины, то в грузовике его расположение продольное, а валы приводов колес теперь служат для передачи крутящего момента переднему и заднему мостам.

Окончательный вариант грузовика

Кабина представляет собой полностью самодельную конструкцию, расположенную над двигателем. Каркас кабины сварен из квадратных труб и уголков и обшит тонкой сталью. Двери открываются назад и снабжены газовыми амортизаторами наподобие наших ”нивовских” газонаполненных элементов задней двери.

Двигатель от старого WV

Немного неудобно расположен рычаг переключения передач, но это обусловлено требованиями компоновки узлов. Управление коробкой осуществляется посредством кулисного механизма.

Грузовики самоделки подразумевают наличие полноценного кузова. Так вот, американская машина имеет самосвальный кузов, который поднимается с помощью гидросистемы из электронасоса и цилиндра, и вмещает до одной тонны груза.

На постройку ушло около 2-х лет

К сожалению, более подробных данных по этому автомобилю не существует, и остается только догадываться о подробностях его конструкции.

gredx.ru

Самодельный грузовик из Рязани

В этой конструкции автор постарался максимально использовать готовые узлы и агрегаты от промышленных образцов. Рама, например, была взята от старенького грузовичка ГАЗ-51, от него же были использованы и все элементы подвески. Участок между двумя поперечинами (и одна из них) были вырезаны, в результате чего рама стала на 90 сантиметров короче. Место сварки половин рамы было усилено стальными накладками толщиной 4 миллиметра.

Самодельный грузовик из Рязани

Положительная сторона такого вмешательства в том, что автору не пришлось делать крепления рессор и прицепное устройство заново, как пришлось бы, если бы он просто укоротил раму, отрезав заднюю ее часть.

Двигатель и трансмиссия

На машине установлен дизельный мотор от трактора Т-16 мощностью 16 л.с. С коробкой передач (Газ – 51), он соединяется родным сцеплением, для чего конструктору пришлось изготовить переходник из металлической плиты с отверстиями для вала и крепления. Поскольку тракторный дизель достаточно малооборотный (2600 оборотов), автор не стал вводить в конструкцию понижающий редуктор.

Кардан укорочен в соответствии с размерами обновленной рамы. Задний мост так же укорочен для уменьшения размера колеи. Для этого чулки были отделены от картера главной передачи и обрезаны на 88 миллиметров, после этого были сделаны проточки как на оригинале и все детали вновь собраны. Полуоси так же подверглись укорачиванию. Передний мост от донора переделкам не подвергался и установлен на самоделку ”как есть”.

Кабина и кузов

Кабина представляет собой комбинацию серийных и самодельных элементов. Крыша, капот, каркас и крылья автомобиля сделаны своими руками, а бампер и облицовка радиатора взяты от грузовика ЗИЛ – 130. Лобовое стекло взято от донора, а двери использованы от старого ГАЗ – 52. Приборная панель ГАЗ – 51, а сиденье – ГАЗ – 52. Все электрооборудование питается от бортовой сети напряжением 12 вольт.

Каркас самодельного кузова изготовлен из прямоугольных труб и уголков разного сечения, а затем обшит стальными листами толщиной 2 миллиметра. Задний борт откидывается вниз, а над кузовом устроен тентованный каркас из дерева.

Самодельные мини грузовики / Грузовики и новые технологии / cargolink.ru

Что же такое самодельные грузовики и для чего собирают сегодня такие произведения искусства? Смело можно предположить, что самодельные грузовики – это способ самовыражение, своеобразное хобби. Такая традиция своими корнями уходит в глубину русской культуры. Ведь только славяне способны воплощать необычные креативные идеи в реальность и служить родоначальниками всех полезных и забавных технических переворотов. Чаще всего создают такие шедевры со старой, абсолютно бесхозной техники. Детали могут браться с мопедов, старых автомобилей, мотоциклов и даже с агрегатов, которые абсолютно не предназначены для езды.

Современный человек в большей своей степени создает такие необычные транспортные конструкции не для красоты, а чаще всего лишь во благо собственного хозяйства. Проверено временем, самодельные грузовые авто – лучшие «помощники» в быту, особенно когда дело касается сельскохозяйственной промышленности. Такие самодельные аппараты служат для перевозки инвентаря, урожая, строительных материалов разного назначения и многого другого. Перевозить самодельный грузовик может все что угодно, но вес и габариты возможных грузов будут зависеть от грузоподъемности самого транспортного средства.

Конструкция таких самодельных аппаратов достаточно проста. Чаще всего кузовную часть берут со старых автомобилей. Двигатель можно снять с любого мотоцикла, а основа такого транспортного средства состоит из сварной трубчатой рамы.

В таком самодельном агрегате все похоже на стандартный современный автомобиль. Присутствует педаль тормоза, газ и сцепления, есть ручка переключения скоростей и даже ручной тормоз. Иногда мастера-умельцы умудряются прикрепить в салоне такого авто еще спидометр и регулятор света фар.

Колесная база в такой чудо технике может быть разной. Чаще всего экспериментаторы комбинируют колеса разного диаметра и профиля. Встречаются самодельные мини грузовики с деталями от мотоцикла и даже тележки. Кузов обычно сооружают из дерева. Если возможности снять кузовную часть с трактора или другой сельскохозяйственной техники нет, то можно и поработать стамеской.

Конечно, в одной статье вряд ли получиться рассказать обо всех хитростях современного самодельного автостроения. Но уделить внимание нескольким интересным экспонатам, все-таки стоит.

Самодельный мини грузовик из Канады

Такая чудо техника была собрана исключительно из выброшенных на свалку деталей. Процесс создания затянулся аж на два года. Хозяин этого «детища» за деньги приобрел только швеллера для того, чтобы сварить раму. Такое произведение искусства не лишено креатива. Стоит отметить продольное расположение двигателя, а также КП от старенького Volkswagen Golf. Кабина располагается над двигателем, каркас сварен из металлических уголков и труб, сверху все затянуто тонкими листами метала. Двери грузовика открываются назад. Самосвальный кузов в американской машине работает с помощью гидросистемы и может транспортировать до 1 тонны груза. Машинка не габаритна и достаточно маневренна, идеальна для неровных дорог.

Австралийский грузовичок

На выставке в Австралии среди классических тракторов, комбайнов и сеялок обнаружилось необычное чудо транспортное средство. Мероприятие по демонстрированию здешней сельскохозяйственной техники проводиться каждый год, но такой нестандартный экспонат тут представлен впервые. Негабаритный ярко синий грузовик внешне напоминает настоящее талантливое произведение искусства.

Зрительно только можно догадываться из каких деталей сооружено такой феномен. В кабине насчитывается более десяти различных тумблеров, датчиков и рычагов. Все создано в ярких красках и неординарном исполнении. Руль предположительно был взят из грузовика Mack модели R, его размеры добавляют солидности мини-грузовичку. Находясь рядом с таким автомобилем, начинаешь понимать, что порою так хочется стать пилотом самолета и на Земле ощутить себя в роли бесстрашного покорителя небес.

Самодельные мини грузовики

Что же такое самодельные грузовики и для чего собирают сегодня такие произведения искусства? Смело можно предположить, что самодельные грузовики – это способ самовыражение, своеобразное хобби. Такая традиция своими корнями уходит в глубину русской культуры. Ведь только славяне способны воплощать необычные креативные идеи в реальность и служить родоначальниками всех полезных и забавных технических переворотов. Чаще всего создают такие шедевры со старой, абсолютно бесхозной техники. Детали могут браться с мопедов, старых автомобилей, мотоциклов и даже с агрегатов, которые абсолютно не предназначены для езды.
Современный человек в большей своей степени создает такие необычные транспортные конструкции не для красоты, а чаще всего лишь во благо собственного хозяйства. Проверено временем, самодельные грузовые авто – лучшие «помощники» в быту, особенно когда дело касается сельскохозяйственной промышленности. Такие самодельные аппараты служат для перевозки инвентаря, урожая, строительных материалов разного назначения и многого другого. Перевозить самодельный грузовик может все что угодно, но вес и габариты возможных грузов будут зависеть от грузоподъемности самого транспортного средства.

Конструкция таких самодельных аппаратов достаточно проста. Чаще всего кузовную часть берут со старых автомобилей. Двигатель можно снять с любого мотоцикла, а основа такого транспортного средства состоит из сварной трубчатой рамы.

В таком самодельном агрегате все похоже на стандартный современный автомобиль. Присутствует педаль тормоза, газ и сцепления, есть ручка переключения скоростей и даже ручной тормоз. Иногда мастера-умельцы умудряются прикрепить в салоне такого авто еще спидометр и регулятор света фар.

Колесная база в такой чудо технике может быть разной. Чаще всего экспериментаторы комбинируют колеса разного диаметра и профиля. Встречаются самодельные мини грузовики с деталями от мотоцикла и даже тележки. Кузов обычно сооружают из дерева. Если возможности снять кузовную часть с трактора или другой сельскохозяйственной техники нет, то можно и поработать стамеской.

Конечно, в одной статье вряд ли получиться рассказать обо всех хитростях современного самодельного автостроения. Но уделить внимание нескольким интересным экспонатам, все-таки стоит.

Самодельный мини грузовик из Канады

Такая чудо техника была собрана исключительно из выброшенных на свалку деталей. Процесс создания затянулся аж на два года. Хозяин этого «детища» за деньги приобрел только швеллера для того, чтобы сварить раму. Такое произведение искусства не лишено креатива. Стоит отметить продольное расположение двигателя, а также КП от старенького Volkswagen Golf. Кабина располагается над двигателем, каркас сварен из металлических уголков и труб, сверху все затянуто тонкими листами метала. Двери грузовика открываются назад. Самосвальный кузов в американской машине работает с помощью гидросистемы и может транспортировать до 1 тонны груза. Машинка не габаритна и достаточно маневренна, идеальна для неровных дорог.

Австралийский грузовичок

На выставке в Австралии среди классических тракторов, комбайнов и сеялок обнаружилось необычное чудо транспортное средство. Мероприятие по демонстрированию здешней сельскохозяйственной техники проводиться каждый год, но такой нестандартный экспонат тут представлен впервые. Негабаритный ярко синий грузовик внешне напоминает настоящее талантливое произведение искусства.

Зрительно только можно догадываться из каких деталей сооружено такой феномен. В кабине насчитывается более десяти различных тумблеров, датчиков и рычагов. Все создано в ярких красках и неординарном исполнении. Руль предположительно был взят из грузовика Mack модели R, его размеры добавляют солидности мини-грузовичку. Находясь рядом с таким автомобилем, начинаешь понимать, что порою так хочется стать пилотом самолета и на Земле ощутить себя в роли бесстрашного покорителя небес.

Самодельный грузовой автомобиль из классического москвича

Вариант создания такого грузовика является идеальным для тех, кто хочет иметь удобную машину для перевозки негабаритных грузов. Такой агрегат был создан из обычного «москвича» и «победы». Расход топлива этого автомобиля – 12 литров на 100 километров. Грузоподъемность равна одной тонне, то есть он легко подойдет для рядовых манипуляций и транспортировки стандартных грузов.

Рама в этом варианте сварена из швеллеров, общая масса машины составляет 1800 килограмм. Кабина водителя оборудована из тонких металлических листов, толщина которых не превышает 2 мм. Повторить в домашних условиях создание такой техники не сложно, достаточно следовать инструкции бывалых мастеров. Найти чертеж самодельного грузовика из москвича можно на тематических сайтах в интернете.

Автор: Артём Богданов
