Пневмоколесный экскаватор

Cтраница 1

Пневмоколесные экскаваторы в силу их мобильности успешно используют на малых строительных объектах, расположенных на значительном расстоянии друг от друга. В отличие от гусеничных эти экскаваторы могут быстро передвигаться по дорогам, пригодным для автотранспорта, не деформируя их покрытия. Пневмоколесные экскаваторы широко используют для производства земляных работ в городских условиях. Экскаваторы на гусеничном ходу используются главным1 образом по бездорожью. Экскаваторы бывают одномоторные и многомоторные. Применяемые в настоящее время одноковшовые экскаваторы в своем большинстве имеют одномоторный привод. В качестве двигателей используют тракторные дизели.  [1]

Передвижение пневмоколесного экскаватора с включенными стабилизаторами, с неисправным рулевым управлением и электропневмосистемой запрещается.  [2]

Применение на пневмоколесных экскаваторах автоматически регулируемых насосов

с бесступенчатым регулированием производительности ( при постоянной мощности) дает возможность улучшить тяговую характеристику машины.  [3]

Уход за стабилизаторами переднего моста пневмоколесного экскаватора заключается в очистке их от грязи и пыли, периодической смазке рейки и плунжера, а также проверке величины хода плунжера.  [4]

В настоящее время с целью повышения устойчивости пневмоколесных экскаваторов при работе применяют выносные опоры с гидравлическим приводом, управляемым из кабины машиниста. Это позволяет отказаться от стабилизаторов.  [5]

В настоящее время с целью повышения устойчивости пневмоколесных экскаваторов при работе применяют выносные опоры с гидравлическим приводом, управляемым из кабины машиниста.  [7]

Помимо основного сдвоенного насоса 1 в системе гидропривода пневмоколесного экскаватора используется еще шестеренный насос 25 постоянной объемной подачи, устанавливаемый на дизеле и питающий через гидрораспределитель 23 следящей системы гидроцилиндр 21 поворота управляемых ходовых колес.  [8]

Бульдозерные отвалы, как вспомогательное рабочее оборудование, навешивают на пневмоколесные экскаваторы и другие машины для очистных и планировочных работ в составе рабочих процессов этих машин.  [10]

С целью обеспечения необходимой скорости передвижения мощность силовой установки для пневмоколесных экскаваторов принимается на 25 - 30 % выше указанной.  [11]

Для выключения рессор переднего моста во время использования рабочего оборудования ( кроме обратной лопаты) на пневмоколесных экскаваторах применены управляемые стабилизаторы 16, исключающие также поперечное качание, переднего моста. Включение стабилизаторов при передвижении экскаватора может вызвать в период торможения зависание колес, занос машины и аварию. Поэтому перед началом движения экскаватора еле дует перекрыть доступ воздуха к исполнительным камерам стабилизаторов, пользуясь специальным краном.  [12]

Перед первым подъемом груза проверяют устойчивость крана на месте его установки, поднимая предварительно груз на высоту 10 - 20 см. На пневмоколесном экскаваторе не разрешается производить подъем груза без включения и фиксации во включенном положении стабилизаторов.  [13]

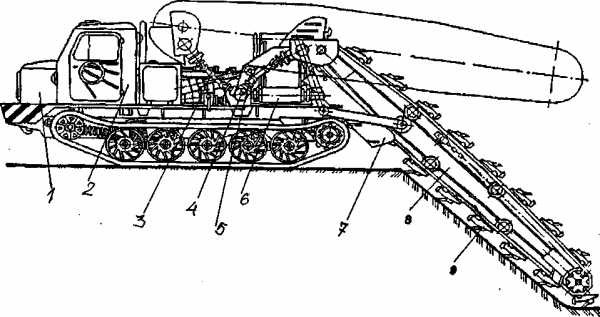

Для отрытия кабельных траншей необходимы легкие роторные экскаваторы, имеющие собственную гусеничную базу, а для прокладки кабельных линий в населенных пунктах - малогабаритные пневмоколесные экскаваторы, обеспечивающие разработку траншей на небольшом расстоянии от стен зданий и при наличии большого количества пересечений.  [14]

Для отрытая кабельных траншей применяются легкие роторные экскаваторы, имеющие собственную гусеничную базу, а для прокладки кабельных линий в населенных пунктах - малогабаритные пневмоколесные экскаваторы, обеспечивающие разработку траншей на небольшом расстоянии от стен зданий при большом количестве пересечений. Засыпка траншей и котлованов малых объемов производится легкими маломощными бульдозерами.  [15]

Страницы:      1    2

www.ngpedia.ru

автомобили, строительная спецтехника (Россия, Москва))


Модель ЕК-8 ЕК-12 ЕК-14 ЕК-18 ЕК-18-40 5846 (ЕА-17)
Вес, т 8,8 12,9 (12,5)* 14 18 20,7 17,5
Емкость ковша (по SAE),м3 0,32 0,65 0,8(0,4;0,5;0,65) 1,0(0,65;0,77) 0,65
Мощность двигателя, л.с. 83 81 / 83** 105 / 123** 105 / 123
**
105 / 123** 81 / 83**
Частота вращения вала двигателя, об/мин 2200 2200 2200 2200 2200 2200
Продолжительность цикла, с 14 15 16 18,5 15
Давление в гидросистеме, MПа 32 32 28 28 28 32
Давление в пневмосистеме, MПа 0,6 - 0,7 0,6 - 0,7 0,6 - 0,7 0,6 - 0,7 0,6 - 0,7 0,6 - 0,7
Напряжение в электросети, В 12 12 12 12 12 12
Скорость передвижения, км/ч 20 20 (22,5)* 20 20 15 65
Радиус копания, м 6,9 8,2 8,2 9,1 11,5 7,1
Радиус копания на уровне стоянки, м 6,7 8,06 7,92 8,85 11,5 6,8
Глубина копания, м 4,0 4,8 (5,8)* 4,89 5,77 4,0
Высота выгрузки, м 5,9 6,4 5,72 6,24 3,85 4,4
Угол поворота ковша (град.) 176 173 173 177 172
Длина, мм 6720 8000 8200 9400 8000 7840
Ширина, мм 2300
2500
2500 2500 2500 2500
Высота, мм 3050 3120 3140 3300 7630 3850

* — В скобках даны характеристики для экскаватора ЕК-12 с изменяемой геометрией стрелы.

** — Величина параметров для двигателя PERKINS.

Использованы материалы ОАО «Тверской Экскаватор», http://www.tvexc.ru.

Продажа техники, авторынки и автосалоны в Москве

www.specautopartner.ru

Пневмоколесный экскаватор



Изобретение относится к области машиностроения, а именно к строительным землеройным машинам на пневмоколесном ходу с гидравлическим приводом. Задача изобретения - расширение диапазона тяговых характеристик путем переключения передач на полном ходу экскаватора и удобство его управления. Пневмоколесный экскаватор содержит силовую установку, гидравлическую систему, состоящую из силовых насосов, распределителя, гидромоторов, центрального коллектора, гидролиний сервоуправления с колонками, механизм передвижения с ходовой тележкой, коробкой передач и механизмом ее переключения с сервоприводом. Коробка передач механизма переключения имеет синхронизатор. В механизме переключения выполнены каналы, соединяющие гидролинию сервоуправления коробкой передач с гидролинией сервоуправления распределителя. Соединение потоков гидролиний сервоуправления от колонки сервоуправления и от механизма управления коробкой передач к распределителю гидросистемы осуществляется через клапан И. 4 ил.

Изобретение относится к области машиностроения, а именно к строительным землеройным машинам на пневмоколесном ходу с гидравлическим приводом.

Известен пневмоколесный экскаватор, содержащий силовую установку, рабочее оборудование, гидравлическую систему, механизм передвижения с ходовой тележкой, коробкой передач и механизмом ее переключения, в котором переключение передач осуществляется вручную путем передвижения муфты в двух колесных редукторах (см. Раннев А.В. Одноковшовые экскаваторы. М.: Высшая школа. 1991, экскаватор ЭО-4321Б). Известна конструкция пневмоколесного экскаватора, содержащая силовую установку, рабочее оборудование, гидравлическую систему, состоящую из силовых насосов, распределителей, гидромоторов, центрального коллектора, гидролиний, силовых трубопроводов, гидролиний сервоуправления с колонками, механизм передвижения, включающий раму, опирающуюся на передний и задний мосты с ведущими колесами, вращение которых осуществляется от механической коробки передач, переключение передач которой осуществляется механизмом переключения с сервоприводом (см. Раннев А.В. Одноковшовые экскаваторы. М.: Высшая школа, 1991, экскаватор ЭО-4321Б, с.117) - прототип. Существенным недостатком известных вышеописанных конструкций пневмоколесных экскаваторов является ограниченный диапазон тяговых характеристик, определяющий переключение передач, которое должно осуществляться только при полной остановке экскаватора. Однако на практике часто из-за недисциплинированности оператора переключение скоростей производится на ходу экскаватора, что приводит к поломке коробки передач и выходу из строя гидромоторов хода. Задачей настоящего изобретения является создание конструкции пневмоколесного экскаватора с гидравлическим приводом, свободного от вышеуказанного недостатка, в котором расширен диапазон тяговых характеристик и обеспечено удобство управления. Это обеспечивается путем плавного регулирования скоростей хода и переключением передач на полном ходу экскаватора. Для достижения цели изобретения в пневмоколесном экскаваторе, содержащем силовую установку, рабочее оборудование, гидравлическую систему, состоящую из силовых насосов, распределителей, гидромоторов, центрального коллектора, гидролиний силовых трубопроводов, гидролиний сервоуправления с колонками, механизм передвижения с ходовой тележкой, коробкой передач и механизмом ее переключения с сервоприводом, коробка передач механизма передвижения снабжена синхронизатором, а в механизме переключения коробки передач выполнены каналы, соединяющие гидролинию сервоуправления коробкой передач с гидролинией сервоуправления распределителя, при этом соединение потоков гидролиний сервоуправления от колонки сервоуправления и от механизма управления коробкой передач к распределителю осуществляется через клапан И. Сущность изобретения поясняется чертежами, где на фиг.1 дан общий вид пневмоколесного экскаватора; на фиг.2 - разрез коробки передач привода хода с механизмом ее переключения; на фиг.3 - схема механизма переключения коробки передач; на фиг.4 - гидравлическая схема (без рабочего оборудования). Пневмоколесный экскаватор содержит полноповоротную платформу 1 с размещенным на ней рабочим оборудованием 2, силовую установку 3, гидравлическую систему, состоящую из силовых насосов 4 распределителя 5, гидромоторов 6, коробки передач 7, гидромотора 8 поворота платформы 1, колонок сервоуправления 9, центрального коллектора 10, гидролиний сервоуправления 11, гидролиний силовых трубопроводов 12 и переключателя скоростей 13, механизм передвижения экскаватора, включающий ходовую тележку 14, коробку передач 7 и механизм ее переключения с сервоприводом 15. Коробка передач 7 имеет шестерни 16 и 17, постоянно приводимые во вращение гидромоторами 6 привода хода, выходной вал 18, на шлицах которого установлено зубчатое колесо 19, в осевом направлении по наружным шлицам которого посредством вилки 20 соединенной со штоком 21 механизма переключения 15 коробки передач 7 перемещается зубчатая муфта 22. Безударное плавное вхождение в зацепление зубьев муфты 22 с зубьями шестерен 16 или 17 обеспечивается синхронизатором, выполненным из конусной втулки 23, пальцев 24 и фиксаторов 25. В корпусе 26 механизма переключения 15 коробки передач 7 выполнены каналы 27, 28, 29 гидролиний сервоуправления 11. Канал 27 соединен с гидролинией включения I-ой передачи, канал 28 - с гидролинией включения II-ой передачи, канал 29 соединен через центральный коллектор 10 с гидролинией сервоуправления 11 распределителя 5, а именно с гидролинией управления золотника 30 гидромоторов 7 коробки передач 8. Соединение происходит через клапаны И 31 и 32, вторые гидролинии 33 и 34 которых соединены с колонками сервоуправления 9, команд "ход вперед" и "ход назад". В нейтральном положении золотника 30 рабочие отводы силовых трубопроводов 12 гидромоторов 6 коробки передач 7 соединены со сливом. Выходной канал клапана И соединен с золотником 30 гидролинией сервоуправления 11 распределителя 5.
Работа экскаватора. В процессе движения экскаватора для переключения передачи оператор выключает колонку сервоуправления 9. Гидролиния сервоуправления 33 или 34 (в зависимости от того, какая колонка была включена: "ход вперед" или "ход назад") соединяется со сливом. Давление жидкости канала 29 перемещает клапан И таким образом, что со стороны канала 29 клапан закрыт, а гидролиния сервоуправления золотником 30 соединится со сливом, и золотник 30 займет нейтральное положение. При этом оба рабочих отвода 12 коробки передач 7 силовых гидромоторов 6 тоже соединятся со сливом. Происходит свободное вращение колес. Экскаватор движется "накатом" за счет инерции прямолинейного движения. Затем оператор с помощью переключателя скоростей 13 производит переключения передач. В промежуточном положении золотника переключателя скорости 13 канал 29 соединяется со сливом. При дальнейшем движении золотника переключателя 13 происходит смена каналов напора и слива в гидролиниях сервоуправления переключателя скоростей 13, а также в каналах 27 и 28 механизма переключения 15 коробки передач 7. Так как золотник переключателя 15 выполнен за одно целое со штоком 21, при его движении происходит поворот вилки 20. При этом синхронизатор коробки передач 7 обеспечивает выравнивание скоростей вращения муфты 22 с шестерней 16 или 17, которые в этот момент осуществляют инерционное вращение. Только после того, как зубчатая муфта 22 полностью войдет в зацепление с зубьями шестерни 16 или 17, канал 29 механизма переключения 15 коробки передач 7 соединится с напорной гидролинией сервоуправления. Жидкость под давлением по каналу 29 через центральный коллектор 10 поступит к клапану И и после включения колонки сервоуправления 9 поступит к золотнику 30, после чего начнется силовое вращение гидромоторов коробки передач 7 от силовых насосов 4. Таким образом, силовое вращение гидромоторов коробки передач механизма передвижения начинается только после того, как произойдет полное включение I-ой или II-ой передачи. Заявленная конструкция пневмоколесного экскаватора позволяет плавно регулировать скорости хода, осуществлять переключение передач на полном ходу, без его остановки. По предложенному техническому решению на ГУП "ПО Уралвагонзаводе" выпущена документация, изготовлена опытная партия экскаваторов, проведены испытания, которые показали высокую эффективность в эксплуатации.

Формула изобретения

Пневмоколесный экскаватор, содержащий силовую установку, рабочее оборудование, гидравлическую систему, состоящую из силовых насосов, распределителей, гидромоторов, центрального коллектора, гидролиний силовых трубопроводов, гидролиний сервоуправления с колонками, механизм передвижения с ходовой тележкой, коробкой передач и механизмом ее переключения с сервоприводом, отличается тем, что коробка передач механизма передвижения снабжена синхронизатором, а в механизме переключения коробки передач выполнены каналы, соединяющие гидролинию сервоуправления коробкой передач с гидролинией сервоуправления распределителя, при этом соединение потоков гидролиний сервоуправления от колонки сервоуправления и от механизма управления коробкой передач к распределителю осуществляется через клапан И.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4
