Мтз экскаватор погрузчик: Экскаваторы-погрузчики на базе тракторов МТЗ (Беларусь) — Купить в Москве по выгодной цене
Колесный экскаватор погрузчик МТЗ
Содержание
- Погрузчики экскаваторы на базе МТЗ
- Основные узлы экскаватора погрузчика
- Погрузчик экскаватор на базе МТЗ 82
- Экскаваторы погрузчики, собираемые на базе МТЗ 92П
- Погрузчик Блюминг ЭП-Ф-П
- ДЭМ 114
- На базе трактора МТЗ 1221
- Экскаватор погрузчик на базе трактора МТЗ 1523
- Дополнительное оборудование
Экскаватор погрузчик МТЗ используется при проведении различных видов строительных, погрузочно-разгрузочных и дорожных работ. За многие десятилетия тракторы МТЗ зарекомендовали себя как надежная техника. Они характеризуются неприхотливостью к погодным условиям и хорошими эксплуатационными характеристиками.
Погрузчики экскаваторы на базе МТЗ
Погрузчики экскаваторы на основе трактора МТЗ представляют собой транспортные средства для проведения широкого спектра работ. На базовый трактор МТЗ 80, 82, 920, 92, 1221,1523 и ряд других моделей производится установка оборудования, которое позволяет проводить такие виды работ:
- Погрузку или разгрузку различных сыпучих материалов;
- Выкапывание траншей, каналов;
- Работы по планировке поверхности.
При навеске различного вида дополнительного оборудования, таких как гидромолота или грейдерного ковша, трактора МТЗ смогут осуществлять и ряд других операций.
Основные узлы экскаватора погрузчика
Для того чтобы сделать из трактора МТЗ экскаватор погрузчик, на него необходимо установить следующее базовое оборудование:
- Гидравлический мотор. Подключается к раздаточной коробке трактора через редуктор. Используется для создания необходимого давления в гидравлической системе;
- Рамы, состоящей из отдельных элементов, соединенных между собой шарнирным соединением. К раме крепятся гидроцилиндры;
- Гидроцилиндры — основные исполнительные органы гидросистемы;
- Гидравлических опор. При проведении экскаваторных работ выдвигаются и обеспечивают трактору необходимую устойчивость;
- Стрела. Ее устанавливают сзади трактора, где находиться основная гидросистема;
- Передний погрузочный ковш. Крепится к металлической раме при помощи шарнирного соединения;
- Задний экскаваторный ковш. Крепится к стреле.
Крепится к стреле.Погрузчик экскаватор на базе МТЗ 82
Основой этого транспортного средства стал МТЗ 82. Гидравлическая система переднего ковша (бульдозерного отвала) подключена к гидравлической системе транспортного средства. Опускание и поднимание стрелы, ее поворот, изменение вылета, выдвижение опор осуществляться при помощи дополнительной гидросистемы.
Экскаватор погрузчик ЭО 2626 на базе МТЗ 82 изготавливается компанией «Златекс» (раньше предприятие называлось Златоустовский экскаваторный завод»). Отличается хорошей мобильностью и точной управляемостью.
Технические характеристики экскаватора погрузчика МТЗ 82
Параметр, единица измерения | МТЗ-82 | ЭО 2626 |
Габаритные размеры – ДхВхШ, мм | 8500х3900х2500 | 8500х3900х2500 |
Масса (со стрелой и ковшами), кг | 6700 | 6850 |
Емкость переднего экскаваторного ковша, м³ | 0,63 | 0,7 |
Самая нижняя точка копания, мм | 4250 | 4,25 |
Рабочий периметре стрелы, м | 5,3 | 5,3 |
Высота выгрузки с ковша (max), м | 3,2 | |
Марка и мощность двигателя, л. | Д-243, 78 | Д-243, 78 |
Количество передач в механической трансмиссии (вперед/назад), шт. | 18/4 | 18/4 |
Количество колес | 4х4 | 4х4 |
Подача масла гидравлическим насосом, л/мин | 130 | 130 |
Скорость (max), км/час | 25 | 25 |
с.Экскаваторы погрузчики, собираемые на базе МТЗ 92П
На основе трактора МТЗ-92П выпускаются три вида экскаваторной техники:
- Блюминг ЭП-Ф-П;
- Амкодор 702, серии ЕА и ЕВ;
- ДЭМ 114.

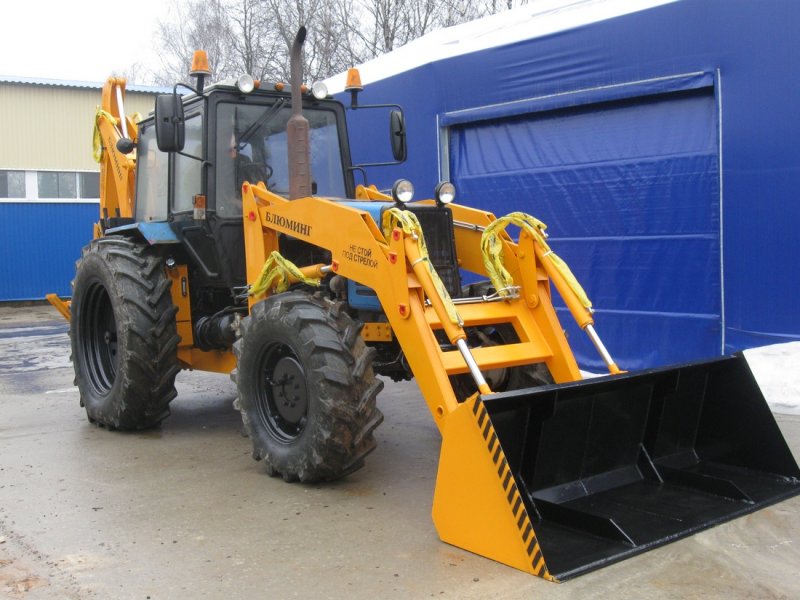

Погрузчик Блюминг ЭП-Ф-П
Блюминг ЭП-Ф-П является новой моделью, которая благодаря использованию челюстных ковшей погрузчика и экскаватора характеризуется большой производительностью. Эта модель имеет смещенную ось копания на 600 мм обе стороны.
Достоинства Блюминг ЭП-Ф-П
- На трактор устанавливается гидравлическое оборудования итальянского производства: 9-секционый гидрораспределитель и гидроцилиндры. Они изготовлены из качественной стали и прошли двойное испытание на заводе-изготовителе на наличие скрытого брака;
- Трубопроводы, по которым гидромотор прокачивает масло под большим давлением, изготовлены в Швеции. Они представляют из себя калиброванные трубы с врезными кольцами соединения.
- Управление работой ковшей осуществляется с помощью трех гидравлических джойстиков.
Технические характеристики Блюминг ЭП-Ф-П
Параметр, единица измерения | Блюминг ЭП-Ф-П |
Геометрические размеры – ДхВхШ, м | 7,57х3,8х2,37 |
Масса (max), кг | 6850 |
Емкость ковша, м³ | 0,25 |
Объем погрузочного ковша, м³ | 0,55 |
Максимальное углубление, м | 4,34 |
Область проведения работ (max), м | 5,42 |
Максимальная точка выгрузки, м | 3,35 |
Величина смещение каретки в сторону (max), м | 1,3 |
Марка и мощность двигателя, л. | Д-245, 89 |
Количество передач в механической трансмиссии (вперед/назад), шт. | 18/4 |
Колесная формула | 4х4 |
Подача масла гидравлическим насосом, л/мин | 145 |
Скорость (максимальная), км/час | 30 |
с.Кроме основного, также есть возможность установить дополнительное навесное оборудование на экскаватор погрузчик МТЗ 92п.
ДЭМ 114
Экскаватор погрузчик ДЭМ 114 на базе МТЗ представляет собой погрузочное разгрузное транспортное средство, где за основу может быть использован трактор МТЗ 920. Раньше когда выпускался трактор МТЗ-80, он служил базой для этой экскаваторной техники.
Технические характеристики ДЭМ 114
Параметр, единица измерения | ДЭМ 114 |
Геометрические размеры – ДхВхШ, м | 7,57х3,8х2,37 |
Масса (max), кг | 6850 |
Емкость ковша, м³ | 0,25 |
Объем погрузочного ковша, м³ | 0,55 |
Максимальное углубление, м | 4,34 |
Область проведения работ (max), м | 5,42 |
Максимальная точка выгрузки, м | 3,35 |
Величина смещение каретки в сторону (max), м | 1,3 |
Марка и мощность двигателя, л. | Д-245, 89 |
Количество передач (вперед/назад), шт. | 18/4 |
Подача масла гидравлическим насосом, л/мин | 145 |
Скорость (максимальная), км/час | 30 |
с.На базе трактора МТЗ 1221
Компания Златекс выпускает ЭО 3626 экскаватор погрузчик на базе МТЗ 1221. Он комплектуется челюстным ковшом и экскаваторным ковшом, который имеет смещённую ось копания. С помощью челюстного ковша можно не только производить погрузочно-разгрузочные роботы, но работать как грейдерной лопатой. Применение смещённой оси копания дает возможность уменьшить габаритные размеры транспортного средства, сократить радиус разворота.
ЭО 3626 имеет размеры 7000х3900х2600 мм. Полная масс составляет 9000 кг. Максимальная глубина копания — 4250 мм от уровня стоянки. Объем переднего погрузочного ковша составляет 1 м³, задний экскаваторный — 0,35 м³.
Радиус работы заднего ковша составляет 5300 мм. На тракторе установлена электрогидравлическая система производства компании BOSCH. Гидромотор имеет производительность 55л/мин.
Экскаватор погрузчик на базе трактора МТЗ 1523
Экскаватор погрузчик на базе МТЗ 1523 представляет собой одну из последних разработок в сфере экскаваторной техники. На тракторе установлен мощный турбо-дизельный двигатель Д-260.1 с мощностью 116 кВт (155 л.с.).
На тракторе смонтирована гидравлическая система BOSCH, с усиленным гидронасосом, имеющим производительность 60 л/мин. На задний мост установлен планетарный редуктор и дифференциал, со встроенной электрогидравлической системой управления. При этом в системе создается давление 200 кгс/см. На тракторе установлена механическая коробка передач 24х12. Максимальная скорость трактора достигает 32 км/ч.
Дополнительное оборудование
Кроме основного оборудования, вместо навесного экскаватора для трактора МТЗ-80, 82, 92П, 1523, 1221 может дополнительно устанавливаться:
- специальные узкие ковши для прокладывания трубопроводов и кабельных трасс;
- ковш с зубами-разрыхлителями;
- вилы для паллет;
- гидромолот;
- грейфер.
Современные экскаваторы погрузчики МТЗ благодаря внедрению новых разработок, комплектацией своих тракторов узлами именитых производителей, во многом уже почти догнали своих зарубежных конкурентов.
Экскаватор-погрузчик МТЗ-82
________________________________________________________________________
Экскаватор-погрузчик МТЗ-82
Экскаватор-погрузчик МТЗ-82 и его применение
Экскаватор-погрузчик МТЗ-82 установлено экскаваторное оборудование ДЭМ 114 и оборудование погрузочное П12. Экскаватор-погрузчик на базе МТЗ-82 предназначен для выполнения земляных работ на грунтах I-IV категорий, погрузочно-разгрузочных работ, транспортировки сыпучих материалов на небольшие расстояния, планировки площадок, засыпки траншей насыпным грунтом, уборочных работ. Он работоспособен при температуре окружающей среды от минус 20 до плюс 40 °С.
Технические характеристики и параметры экскаватора-погрузчика МТЗ-82
Тип – Двухосный, пневмоколесный, с колесной формулой 4К4,
управляемыми передними колесами, передним расположением погрузочного
оборудования и задним расположением экскаваторного оборудования
Марка – МТЗ Беларус
Модель – ЭП-491
Базовое шасси – трактор МТЗ-82
Производительность:
– при выполнении погрузочных работ, т/ч – 10 до 40
– при выполнении земляных работ, т/ч – 25 до 70
Масса, кг: эксплуатационная / полная – 7200±50 / 8400±50
Распределение массы по осям, %:
– на ось передних колес – 33 / 67
– на ось задних колес – 55 / 45
Наибольшее из средних условных давлений движителей, МПа
– передняя ось / задняя ось – 0,24 / 0,12
Габаритные размеры в транспортном положении, мм:
– длина – 6700±100
– ширина – 2350±50
– высота – 3600+50
Колея:
– передних колёс, мм – 1650+50
– задних колёс, мм – 1900+50
Дорожный просвет, мм – 400+20
Наименьший радиус поворота, м:
– по середине следа переднего колеса (вправо/влево) – 4,6/4,5
– габаритный (по ковшу) (вправо/влево) – 6,5/6,4
Наибольшие допустимые скорости движения, км/ч:
– транспортная – 20
– рабочая – 4
Наибольшие преодолеваемые препятствия (угол подъема и спуска):
– без груза – 14
– с грузом – 12
– угол бокового крена – 5
Давление воздуха в шинах, МПа:
– передних колес (шина 360/70 R24) – 0,18+0,02
– задних колес (шина 18,4 R34) – 0,12+0,02
Основные параметры рабочего оборудования экскаватора-погрузчика МТЗ-82
– управление – гидравлическое с реверсивного
поста
– номинальная емкость ковша, м – 0,25+0,01
– максимальная высота выгрузки, мм – 3400
– максимальная глубина копания, мм – 4350
– максимальный радиус копания, мм – 5350
– номинальная грузоподъемность без смещения оси копания, кг – 950
– номинальная грузоподъемность при максимальном смещении оси копания, кг – 500
– максимальное усилие резания, кН – 31
– угол поворота стрелы (в плане), не менее – 180
– масса, кг – 2000
– продолжительность рабочего цикла, с, не более – 18
Основные параметры погрузочного оборудования экскаватора-погрузчика МТЗ-82
– управление – Гидравлическое с основного
поста
– номинальная грузоподъемность, кг – 1200
– габаритные размеры, мм:
1) длина – 4550
2) ширина – 2130
3) высота – 1480
– масса – 1200
– наибольшая высота выгрузки, мм – 2800
– угол выгрузки, не менее – 55
– номинальная емкость ковша, м – 1,3
– вырывное усилие, кН, не менее – 2400
– опрокидывающая нагрузка, Н – 100
– заглубление ковша, мм, не менее, с – 4,8
– время опрокидывания ковша, с, не более – 9,2
– время подъёма стрелы на максимальную рабочую высоту, с, не более –
0,5
В комплектацию экскаватора-погрузчика МТЗ-82 входят: базовое шасси
трактора промышленного назначения МТЗ-82, оборудование погрузочное
П12, рама, экскаваторное оборудование ДЭМ 114.
Устройство и работа экскаватора-погрузчика МТЗ-82
Погрузочное оборудование экскаватора-погрузчика МТЗ-82 позволяет выполнять погрузочно-разгрузочные работы, транспортирование сыпучих материалов на небольшие расстояния, планировку площадок. В связи со специфическими условиями работы фары установлены на кабину базового шасси.
Монтаж и демонтаж ковша погрузочного оборудования осуществляется без грузоподъемных средств и не требует дополнительного обслуживающего персонала. Для обеспечения быстрого снятия ковша, на передние концы стрелы устанавливается устройство сменное. Для управления оборудованием погрузочным используется распределитель базового шасси.
Гидросистема и электрооборудование экскаватора-погрузчика МТЗ-82
подключены к соответствующим системам трактора. Гидросистема
предназначена для осуществления привода управления экскаваторным и
погрузочным оборудованием. Она включает гидросистему базового шасси,
а также дополнительно установленные гидроцилиндры рабочего
оборудования.
Экскаваторное оборудование ДЭМ 114 смонтировано в задней части шасси. Позволяет выполнять работы по разработке котлованов и траншей с вертикальными стенками, резанию и копанию грунта с последующей выгрузкой. Для обеспечения устойчивости при работе с экскаваторным оборудованием ДЭМ 114 установлены аутригеры.
Описание и работа составных частей экскаватора-погрузчика МТЗ-82
Стрела 7 предназначена для навески ковша 1. Одним концом стрела шарнирно крепится к порталам 9, а другим к устройству сменному 2. К стреле крепятся штоки гидроцилиндров подъема 10 и опускания 5, коромысла наружные 4, переходник 6, тяга 8, шатун 3 и опора 11. Стрела представляет собой сварную конструкцию с запрессованными термообработанными втулками.
Устройство сменное состоит из переходника 1 (рисунок 1), ручек 2, 4, фиксатора 3, пальцев 5 и труб 6.
Рис.1. 1 – переходник; 2,4 – ручка; 3 – фиксатор; 5 – палец; 6 – труба
Рис.
2. Ковш : 1 – зуб; 2 – ковш; 3 – крюк;
На имеющиеся в верхней части переходника пальцы надевается ковш. Фиксация ковша на переходнике производится поворотом ручек 2 и 4. При снятии ковша следует оттянуть на себя фиксатор 3 и повернуть ручки 2 и 4. Ковш 2 (рисунок 2) представляет собой сварную конструкцию с установленными на ней зубьями 1. Монтаж зубьев на ковш осуществляется в специальные гнезда. Перед монтажом в отверстие зуба вводится проволока, загибаемая по краям. После введения зуба в гнездо концы проволоки отгибаются, фиксируя зуб.
В передней части экскаватора-погрузчика МТЗ-82 смонтированы рамы . Они представляют собой сварную конструкцию, крепящуюся к остову шасси болтами. К раме крепится кронштейн. В поперечном направлении рамы жестко связаны связками. Рамы воспринимают все нагрузки, возникающие при работе погрузочного оборудования. В передней части на рамы установлены упоры.
Экскаваторное оборудование ДЭМ-114
Рис.
3. Устройство погрузочного оборудования
экскаватора-погрузчика МТЗ-82
1 – ковш; 2 – устройство сменное; 3 – шатун;
4 – коромысло наружное; 5, 10 – гидроцилиндр; 6 –
переходник; 7 – стрела; 8 – тяга; 9 – портал; 11 – опора
Рис.4. 1 – рама; 2 – тормозной цилиндр каретки; 3 – палец фиксации
колонки; 4 – каретка; 5 – гидроцилиндр поворота колонки; 6 –
аутригер; 7 – колонка; 8 – механизм фиксации стрелы; 9 –
ковш; 10 – гидрораспределитель; 11 – гидроцилиндр управления
стрелой; 12 – гидроцилиндр управления ковшом; 13 – рукоять; 14 –
стрела; 15 – гидроцилиндр управления рукоятью
Эксплуатационные ограничения экскаватора-погрузчика МТЗ-82
Во избежание опрокидывания машины с
установленным оборудованием запрещается:
-производить работу на грунтах с уклоном близким к предельно
допустимым (около 5°) проводить на средних вылетах погрузочного и
экскаваторного оборудования;
– производить работу с экскаваторным оборудованием на мягких грунтах
производить с использованием дополнительных площадок под опорами
аутригеров и под ковшом переднего
навесного оборудования;
– при работе с максимально поднятым грузом производить резкое
торможение машины, выполнять крутые повороты, резко включать муфту
сцепления;
– двигаться со скоростью более 0,83 м/с (3 км/ч) по участкам дорог,
имеющим боковой уклон, большие неровности и крутые повороты;
– во время транспортных переездов ВОМ шасси должен быть выключен.
Во время транспортных переездов переднее и заднее навесное оборудование должны быть установлены в транспортное положение и зафиксированы. Аутригеры поднимать в транспортное положение только после подъема стрелы в транспортное положение и поворота рукояти к стреле.
Техническое обслуживание экскаватора-погрузчика МТЗ-82
Техническое обслуживание экскаватора-погрузчика МТЗ-82 является плановым и заключается в выполнении операций, обеспечивающих поддержание исправного технического состояния в течение заданного ресурса. Работы по ТО сборочных единиц рекомендуется выполнять одновременно. В зависимости от технического состояния сборочных единиц и условий работы периодичность ТО может изменяться. Перед всеми видами ТО, кроме ежедневного, оборудование должно быть очищено от загрязнений.
Перед выполнением операций по смазке масленки и поверхности,
расположенные рядом со смазываемым элементом должны быть очищены.
Проведения ТО осуществлять на ровной, чистой площадке размером не
менее 30 м. Смазочные и крепежные работы необходимо выполнять в
обязательном порядке, а заправочные, регулировочные работы и
устранение неисправностей – при необходимости. Неисправности,
обнаруженные в процессе эксплуатации, следует устранять, не
дожидаясь очередного ТО.
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
- Тракторы МТЗ-80, МТЗ-82, МТЗ-82.1
- Трактор МТЗ-1221
- Трактор МТЗ-92П / 892
- Трактор МТЗ-320
- Запчасти МТЗ-80, МТЗ-82, МТЗ-82.1
- Трактор ЮМЗ
- Трактор Т-40
- Трактор Т-25
- Трактор Т-130
- Трактор Т-150
- Бульдозер Т-170
- Дизель Д-240 ММЗ
- Дизель Д-243 ММЗ
- Дизель Д-245 ММЗ
- Дизель Д-260 ММЗ
- Дизель Д-144
- Каталог запчастей МТЗ-80/82
- Каталог запчастей МТЗ-1221
- Сельскохозяйственная техника
- Мотоблоки и культиваторы
Экскаватор-погрузчик МТЗ 92П / Беларусь, продажа, цена 19 409$ ⋆ Техклуб
19 409 $
Артикул: 28827 415 4
Экскаватор-погрузчик МТЗ 92П/Беларусь
Артикул: 28827 415 4
19 409 $
Чтобы написать сообщениеЧтобы написать сообщение
Звонить по телефону
Трактор ЭП-Ф-П (МТЗ 92П)
200 часов.
Находится в Белоруссии.
- Базовое шасси – Беларус 92П
- Эксплуатационная масса – 6700 кг.
- Габаритные размеры – 7200х2300х3600 мм
- Объем ковша погрузчика геометрический / Грузоподъемность фронтального погрузчика – 0,6 м3 / 900 кг.
- Максимальная высота загрузки – 3200 мм
- Номинальный объем ковша экскаватора – 0,28 м3
- Максимальная глубина копания – 4,15 м
- Наибольший радиус копания – 5,3 м
- Наибольшая высота разгрузки – 3,2 м
- Состояние: Бывшее в употреблении
Показать полностью
Мы используем файлы cookie, чтобы улучшить ваше взаимодействие с нашим сайтом. Используя наш сайт, вы даете согласие на использование файлов cookie.
Узнать больше Принять
Excavators and loaders_Loader-excavators _Single-bucket Excavator DEM-114
Catalogue of production/Excavators and loaders/Loader-excavators
Single-bucket Excavator DEM-114
Photos
| Model | Экскаватор одноковшовый ДЭМ-114 |
Подходит для копания земель I-IV категорий. Экскаватор оснащен удобной кабиной, которая имеет панорамное остекление для улучшения общего обзора. Исполнительный орган экскаватора гидравлический, работает от джойстика и имеет возможность выполнять 4 операции одновременно. Гидросистема выполнена на базе гидрораспределителей BOSCH-REXROTH и VALVOIL, с применением гидробарабана со специальной продолжительностью рабочего времени. Горизонтальные перемещения экскаватора в диапазоне возможных ± 59Ограничители 0 мм позволяют работать в ограниченном пространстве, а также позволяют снизить нагрузку на задний мост при транспортировке. Экскаватор имеет увеличенную до 4420 мм глубину копания и уменьшенные до 3480 мм высотные габариты. | |
| Максимальная глубина копания, мм | 4420 |
| Вместимость ковша экскаватора, 3 | 0,12; 0,25; 0,30 |
Длина исполнительного органа экскаватора в в растянутом положении параллельно земле, мм | 5350 |
Допустимая длина исполнительного органа, при разгрузочная, мм | 1700 |
| Максимальная высота копания, мм | 5100 |
| Максимальная высота погрузки, мм | 3400 |
| Угол поворота ковша экскаватора | 195 |
| Горизонтальные перемещения исполнительного органа экскаватора, мм | 590 |
| Высота габарита, мм | 3480 |
| Размер выемки подшипника, мм | 2240 |
| Размерность задних колес, мм | 1800 |
Пригоден для земляных работ (земли I – IV категории), а также для выгрузки, перевозки сыпучих материалов и сырья, сбора строительного мусора. |
Добавить комментарий
