Самодельный мини экскаватор своими руками

При выполнении землеройных работ иногда возникают ситуации, в которых применение экскаватора становится невозможным или нежелательным.


Например, что делать, если габариты экскаватора не позволяют ему развернуться на рабочей площадке или не обеспечивают необходимую точность выполнения работы? Конечно, можно воспользоваться древним методом и вооружиться лопатой и призвать на помощь тачку для транспортировки грунта, но стоит ли прибегать к таким методам, если есть возможность использовать мини экскаватор

Что такое мини экскаваторы и где они используются?

Мини экскаваторы являются уменьшенными по размерам, но сохранившими полный набор функций, родственниками полноразмерной техники этого вида. Маленьким машинам присуща классическая компоновка и схема рабочего цикла как у больших образцов. Главным рабочим инструментом здесь служит ковш небольшого объема, который прикрепляется к стреле по наиболее распространенной схеме ”обратная лопата”.

Мини экскаватор JCB 8020 на выставке в Польше

Стрела выполняется по  общепринятой схеме и может быть как моноблочной, так и двухрычажной. Относительно рабочей платформы стрела передвигается в горизонтальной плоскости. Некоторые модели кроме поворота стрелы имеют функцию поперечного ее смещения относительно продольной оси машины, что расширяет возможности выполнения некоторых видов работ.

Отличительными чертами мини экскаваторов всех производителей можно назвать: управление машиной с помощью джойстиков, автоматическую настройку гидравлической системы в соответствии с рабочими нагрузками, развитую звуко- и виброизоляцию рабочего места оператора и моторного отделения. Кроме этого все машины этого класса имеют небольшой бульдозерный отвал, служащий для очистки рабочей зоны и увеличения упора при работе.

Kubota U17-3 мощностью 11.6 кВт

Для передвижения подобные агрегаты используют гусеничное шасси, колесные разновидности встречаются гораздо реже. Шасси удачно совмещает в себе достаточную маневренность и хорошую проходимость и отличается низким значением удельного давления на грунт.

Небольшие габаритные размеры таких машин и ”игрушечная” масса (около 350 кг самые легкие образцы), позволяют обойтись для их перевозки без специальных прицепов, достаточно бывает грузовой ”ГАЗели”.

Подавляющее большинство производителей подобной техники используют в своих экскаваторах дизельные двигатели японского производства мощностью от 6,4 до 41 кВт, это способствует унификации линейки запасных частей для разных моделей.

Мини экскаваторы нашли свое применение при выполнении земляных работ относительно небольшого объема, таких например как: прокладка магистралей связи в городах, посадка деревьев, установка дорожных знаков и других подобных действиях, где применение большой техники невыгодно или невозможно.

Строительство самодельных мини экскаваторов

Пытливые умы и беспокойные руки самодельщиков довольно часто заставляют людей браться за постройку техники своими руками. Не остались без внимания и мини экскаваторы, строят их по всему миру и в нашей стране в том числе.

Две основные схемы, применяемые при изготовлении самодельных землеройных машин, навесная экскаваторная установка на минитрактор и автономный самодельный мини экскаватор. Машина последней схемы может быть как самоходной, так и прицепной, что требует дополнительного транспорта для ее доставки к месту работы.

Самоделки отечественного производства в основной своей массе комплектуются гидравлическими насосами марки НШ-10, которые отличаются простотой конструкции и неприхотливостью в обслуживании. Большим плюсом является и доступность этих механизмов. Насосы хорошо работают в паре с распределителями Р-16А, эта комбинация становится классической в самодельных машинах с гидравлическим приводом.

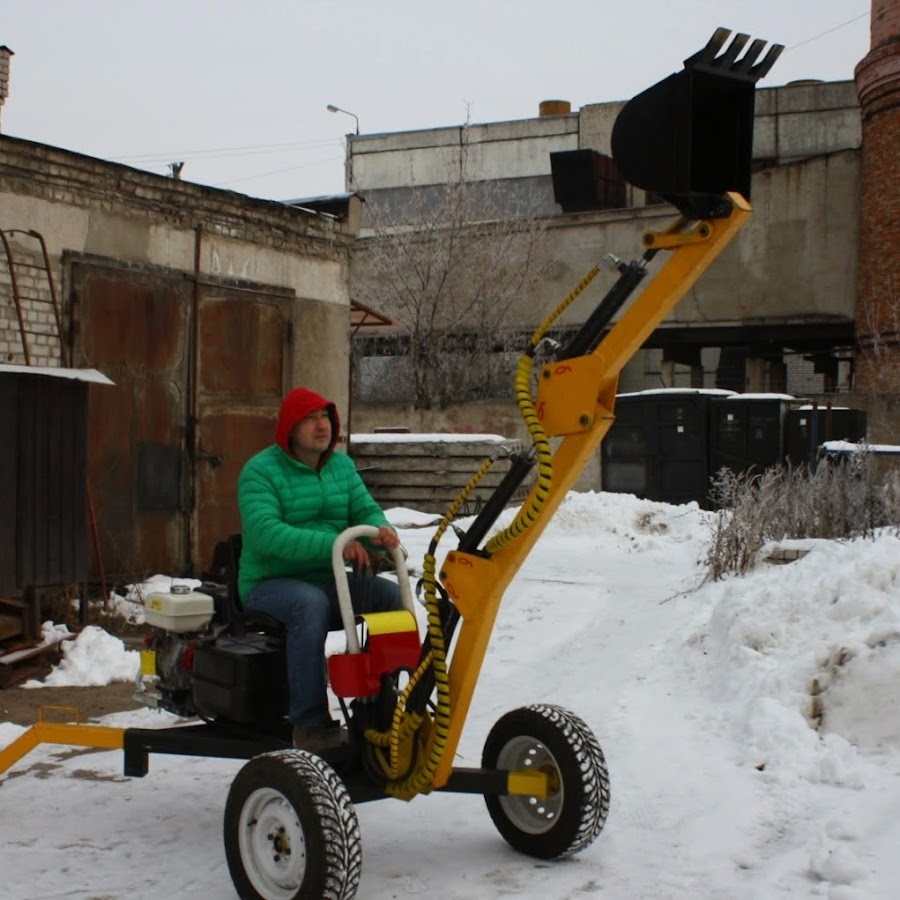

Пример самодельного мини экскаватора

Для привода гидравлики в действие используются практически те же дизели, что и на промышленных образцах экскаваторов, в последнее время самодельщики все чаще применяют китайские моторы Лифан (аналог Хонды), которые более доступны по цене, чем японские образцы.

Не обходится, конечно, без применения самых разных комбинаций на основе отечественных двигателей разного происхождения, но такие случаи редки.

Для осуществления рабочего хода стрелы и ковша используют гидроцилиндры от сельскохозяйственной техники с небольшими доработками. Для самодельщика это самый приемлемый вариант.

Отдельные части стрелы выполняются из труб 80х80 или свариваются из выкроенных заготовок листового металла толщиной 6 – 8 миллиметров. Для ковша используют металл той же толщины, для усиления конструкции на него наваривают пояс в верхней части и продольные ребра. Для эффективной работы ковша его снабжают ”клыками” из качественной стали (как вариант – пальцы от тракторных гусениц).

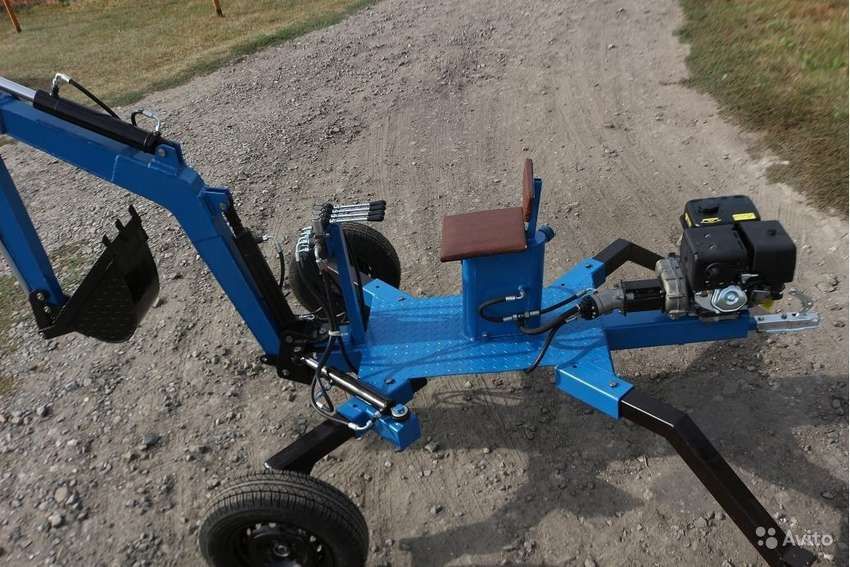

Экскаватора сделанный своими руками

Мини экскаватор своими руками достаточно дорогостоящая самоделка и перед началом работ стоит все же подумать, оправдают ли себя затраты на его изготовление или же дешевле купить готовый образец, которые присутствуют на рынке в достаточном количестве.

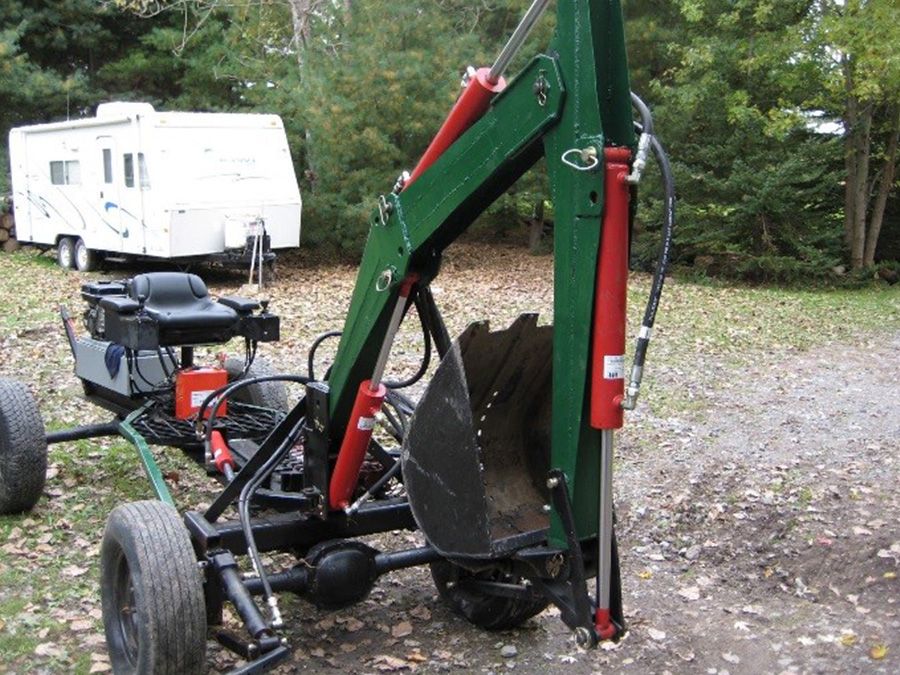

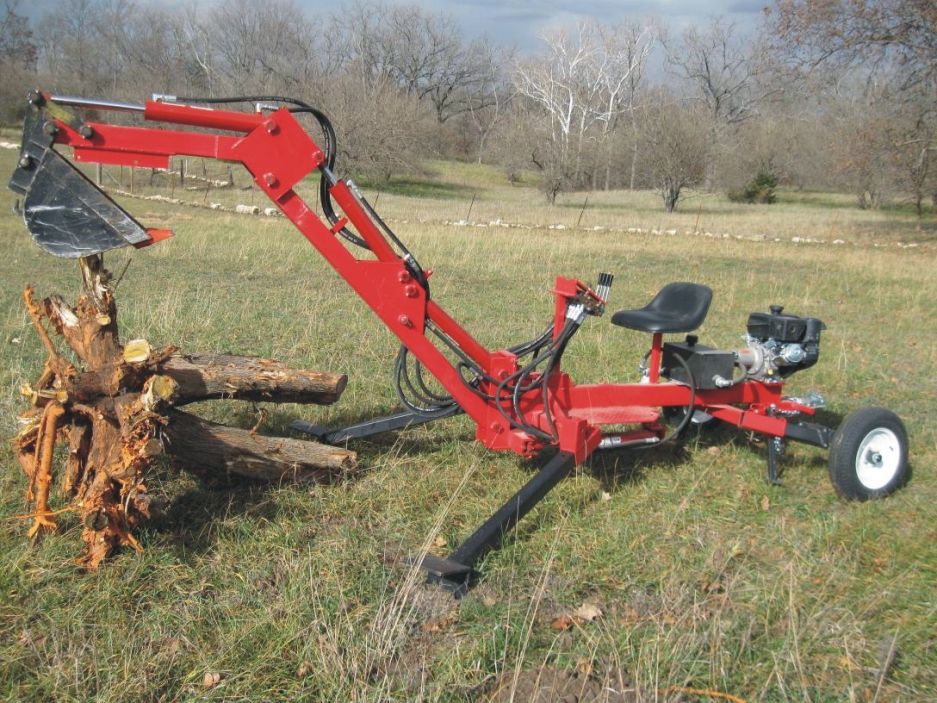

И напоследок несколько фото и видео самоделок со всего мира.

Узнаем как сделать мини экскаватор своими руками

Во все времена достаточно высокой популярностью пользовались инструменты и оборудование, которые сочетали в себе разные функциональные возможности. Подобная тенденция касается и техники, которую принято использовать на своем загородном участке. На рынке соответствующих товаров можно встретить мини-тракторы и мотоблоки. Каждая модель обладает различным навесным оборудованием. Все это позволяет выполнять коммунальные и сельскохозяйственные работы. Производители навесного оборудования упускают одну немаловажную операцию, которая время от времени требуется в процессе ведения домашнего хозяйства. Сюда можно отнести всевозможные земляные работы. На рынке довольно сложно найти дополнительное навесное оборудование для тракторов и мотоблоков, которое бы помогало в осуществлении земляных работ. Конечно же, вы можете приобрести мини-экскаватор, однако его стоимость может превышать 7 000 долларов. Изготовить мини-экскаватор своими руками достаточно просто, для этого будет необходимо только лишь запастись определенным набором инструментов и материалов. Для изготовления упомянутого оборудования на базе двигателя внутреннего сгорания или мотоблока необходимо будет запастись металлообрабатывающим оборудованием, сварочными и слесарными инструментами.

Технология проведения работ

Если вам нужна траншея, например, для фундамента, то можно обойтись лопатой, однако проведение подобных работ предполагает трату большого количества времени, а вот с использованием экскаватора завершить такие манипуляции удастся всего лишь за 30 минут. Для того чтобы изготовить мини-экскаватор своими руками, нужно будет осуществить три этапа, в качестве первого из которых выступает подготовка, второй этап – это изготовление, а заключительная стадия будет предусматривать необходимость сборки.

Подготовительные работы

Первоначально нужно будет определиться, на базе чего и по какой технологии будет изготавливаться самодельный экскаватор. Если в наличии есть мини-трактор или мотоблок, то лучше всего произвести изготовление с креплением, поэтому придется руководствоваться методикой, которая используется для фиксации снегоуборочного оборудования. Если же в наличии имеется двигатель от старого автомобиля, то мини-экскаватор своими руками можно будет изготовить методом создания шасси трактора, приспособленного для проведения земляных работ.

Приступаем к изготовлению

В основу рамы ляжет швеллер, который обладает типоразмером 8 или 10. Элементы будут соединяться между собой методом сварки. К данной системе фиксируется балка от автомобильного прицепа или машины, бывшей в употреблении. При этом заготовку нужно будет лишить пружин и рессор. В качестве альтернативного решения выступает использование самодельной оси. Когда изготавливается мини-экскаватор своими руками, то ось устанавливается на колеса. На этом можно считать, что самоходное шасси готово. Весь объем швеллера, учитывая манипулятор и кронштейны, потребует 12 метров материала.

Методика проведения работ

Если вами будет изготавливаться мини-экскаватор своими руками, чертежи данного оборудования вы с легкостью можете составить самостоятельно или позаимствовать из статьи. Манипулятор рекомендуется делать двухколенным, это позволит получить более простую конструкцию. Изготовление лучше всего вести из сваренных швеллеров, которые соединяются вместе. В итоге вы должны получить прямоугольный профиль, к которому фиксируются кронштейны, выполненные из металла. Их толщина должна составить 10 миллиметров. Среди остальных узлов конструкции можно выделить кронштейны, гидравлические цилиндры, пальцы и механизмы движения. В ходе изготовления нужно будет использовать фрезерные, сверлильные и токарные инструменты. Вы можете изготовить некоторые части, например, ковш, самостоятельно или приобрести в готовом виде.

Снабжение экскаватора гидравлическим оборудованием

Если вы решили изготовить самодельный мини-экскаватор своими руками, то важно подумать над гидравлическим оборудованием, в этом вопросе перед мастером будет достаточно широкий выбор. Сердцем гидравлической системы выступает масляный насос по типу НШ-10. Пользуются популярностью и разновидности НШ-32, а также НШ-150. Если речь идет о последней модели, то использовать ее рекомендуется исключительно в новом виде. Цилиндры для функционирования ковша и манипулятора могут быть бывшего употребления, превосходно подойдут гидроцилиндры для поднятия кабины, которые позаимствованы от КАМАЗа или МАЗа. Если вы изготавливаете самодельные мини-экскаваторы, то можно приобрести новые цилиндры, руководствуясь размерами 63 x 40 x 500. За единицу такого товара придется заплатить примерно 100 долларов. Для управления предпочтительнее использовать гидрораспределитель марки РГС 253-х или МРС 70.4. У данных элементов должно быть три или четыре секции. Если не удастся найти данные дополнения, которые уже были в эксплуатации, то нужно будет подготовить 150 долларов на их приобретение.

Проведение монтажных работ

Сделать мини-экскаватор своими руками достаточно просто. На следующем этапе можно приступать к сборке конструкции на шасси. Через резиновую муфту или соединительный вал нужно подключить вал отбора мощности мотоблока, а также масляный насос гидравлической системы. Все гидравлическое оборудование должно быть соединено между собой с помощью резиновых рукавов внушительного давления. На заключительном этапе готовые изделия следует покрасить, чтобы исключить возникновение коррозии.

Изготовление дополнительных частей

Если вы решили изготовить прицепной мини-экскаватор своими руками, то отдельные части стрелы можно выполнить с использованием труб квадратного сечения со стороной в 80 миллиметров. Можно для этого использовать листовой металл, который должен иметь толщину в пределах от 6 до 8 миллиметров. Из него сначала выкраиваются заготовки, которые сгибаются, а после свариваются между собой. Если предполагается изготавливать ковш самостоятельно, то для него нужно использовать металл вышеупомянутой толщины. Для того чтобы усилить конструкцию, на нее предстоит наварить пояс в верхней части. Помимо прочего, должны быть укреплены продольные ребра. Для того чтобы обеспечить эффективную работу ковша, его нужно снабдить клыками, которые выполняются из качественной стали. В качестве второго варианта довольно часто используются пальцы, позаимствованные от тракторных гусениц.

иллюзия или реальность? Как сделать детский экскаватор для песочницы Электрическая игрушка модель экскаватора своими руками.

Игрушечный экскаватор на гидроцилиндрах своими руками.

Сделана из реек покрашенных алкидной краской из набора для творчества. В качестве гидроцилиндров использованы медицинские шприцы 10 мл (4 шт.) и 5 мл (4 шт). от капельниц. Всё приобретено в аптеке. В сети много вариантов изготовления подобных игрушек и все они полезны для ознакомления. За основу конструкции использована крышка от деревянной коробки. Колёсики и дубовые рейки из остатков от изготовленных ранее поделок.

Управление игрушкой сделано из десятикубовых шприцов, закрепленных на четырех рычагах. Рычаги покрашены разными цветами, соответствующим меткам такого-же цвета на стойках.

Сначала было сделано два варианта управления. Первый попроще (без рычагов, увеличивающих усилие на штоке цилиндра-шприца). Ребенку было-бы трудно работать.

Второй вариант с рычагами и шприцами 5 мл. Работать ими было удобно, но чёткой работы рабочих гидроцилиндров не было.

Поворот в одну сторону производится гидроцилиндром на основании.

Ковш спаян из жести и управляется рабочим цилиндром на открытие и закрытие.

Основная вертикальная стойка закреплена на поворотном основании и также может подниматься и опускаться.

Крепление цилиндров шарнирное. Некоторые шприцы в месте крепления обертывались герметизирующей лентой (1 мм. толщины) липкой с двух сторон и сверху устанавливался жестяной шарнир. Остальные цилиндры в точке крепления обматывались капроновым шнуром на клее несколькими нитками. Отходящая часть шнуров не проклеивалась и, обладая гибкостью,работала как шарнир (Видно на фото 3).

Малыши любят использовать в играх имитации взрослого оборудования, различных приспособлений, или действующих агрегатов. Купить качественный, практичный и выносливый экскаватор для детской площадки могут не все, но создать своими руками работающую механическую модель по готовому плану, получится у каждого домашнего мастера.

Подготовительный этап: где взять чертеж

Нужно подобрать конкретную, четкую и понятную схему для сбора своей землеройной машины.

Сложностей с выбором быть не должно. Можно использовать:

  1. Уменьшенные в масштабе заводские схемы больших экскаваторов типа «Беларус».
  2. Готовые чертежи из Интернета, размещенные народными умельцами. Интересные рабочие варианты можно найти не только в рунете, но и на зарубежных ресурсах.

Подобрав оптимальный чертеж, нужно составить смету и примерно определиться с затратами на расходники и детали.
