Мини экскаватор чертежи: поиск чертежей, процесс сборки, видео

Содержание

поиск чертежей, процесс сборки, видео

С чего начать?

Конечно, с визуализации. Дабы проблемы, связанные с дальнейшей эксплуатацией мини экскаватора, созданного своими руками, не закопали навсегда ваше время и труд, к его созданию вы должны подойти с четким осознанием, что и как делать. Ведь накупив уйму запчастей, потратив бессчетное количество времени и усилий, навряд ли кому-то захочется в конечно итоге осознать, что его “поделка” оказалась дороже, чем серийный экземпляр, но при этом менее эффективной.

После взвешивания всех “за” и “против”, первое, чем необходимо вооружиться, – это чертеж. Его можно или купить на иностранных сайтах, или подсмотреть на просторах рунета. Если вы займетесь поиском необходимой информации на зарубежных сайтах, помните, что, например, в американской системе измерения используются дюймы, а не метры. Не забудьте перевести одни величины в другие!

Далее ко всему этому необходимо приложить вашу смекалку, умелые руки и набор необходимых деталей. Но обо всем по порядку.

Источник фото: exkavator.ruМини экскаватор. Визуализируем

От общего к частному

Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.

Источник фото: exkavator.ruГлавное – положить начало

Раз лошадка, два лошадка

Как быть с “лошадьми”? Вопрос резонный, и ответ на него кроется в тех целях и в той работе, которую вы будете осуществлять на мини экскаваторе, сделанном своими руками. От того, что именно вы будете копать, зависит расчет усилий на гидроцилиндрах подъема-опускания стрелы и поворота рукояти, затем определяется скорость движения звеньев и перемещения поршней в цилиндрах. Обычно мощности в 8-13 лошадей хватает с лихвой.

Поиск необходимого оборудования или запчастей стал еще проще – оставьте заявку и Вам перезвонят.

Гидравлика. Наши умеют и это

На самом деле, американские коллеги по цеху предпочитают устанавливать гидравлику уже готовую. Вариант не самый дешевый, но требующий наименьших трудозатрат. Но наши люди легких путей не ищут! Вооружившись теоретическими знаниями, можно попробовать сделать гидравлику своими руками. Но предупреждаем: процесс этот достаточно сложный.

Итак, гидравлическая система полноценного экскаватора состоит из 4 секций (это минимум): поворотная платформа, ковш, стрела и рукоять. Что касается поворотной платформы, то от нее можно отказаться, так как сложные работы на самодельном мини экскаваторе, как правило, не выполняются. Устанавливаем 4 гидроцилиндра (этого вполне хватит, чтобы поворачивать и поднимать стрелу и рукоять, управлять ковшом). Гидроцилиндры от механизма подъема кабины МАЗ или КАМАЗ подойдут как нельзя лучше.

Источник фото: exkavator.ruА вот и основа машины

Рабочее оборудование: готовое или смастерить?

Самый простой вариант – установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант “попроще” – сделать стрелу из трубы квадратной формы своими руками.

Источник фото: exkavator.ruСтрела самодельного мини экскаватора

Ковш: чем прочнее, тем лучше

Ковш – это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.

Источник фото: exkavator.ruКовш. Пока еще беззубый



Источник фото: exkavator.ruА у кого-то уже “прорезались” зубки

Насос. Можно так, а можно этак

При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый – более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.

Источник фото: exkavator.ruШестеренчатый настос НШ-10

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, – это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

Источник фото: exkavator.ruВаш труд имеет все шансы воплотиться в нечто подобное

Источник фото: exkavator.ruИли вот в это. От объекта визуализации на первом фото далеко, но все же

В деталях

Будущее!

Как сделать мини-экскаватор своими руками на минитрактор или автомобиль

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Блок: 1/5 | Кол-во символов: 445
Источник: https://traktoramira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Блок: 2/5 | Кол-во символов: 1475
Источник: https://traktoramira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

Самостоятельно изготовить или купить мини экскаватор – вот в чём вопрос

Мини установка отличается многофункциональностью, компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки. Если ваш бюджет позволит потратить от 15000$ на покупку такой техники – конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача – копка траншеи или фундамента для дома – возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

  • Горячим желанием сделать это самостоятельно;
  • Временем для осуществления затеи;
  • Инженерно – технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
  • Наличие финансов – при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
  • Наличие необходимых инструментов и оборудования.

Блок: 2/10 | Кол-во символов: 1032
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html

Подготовительный этап работ

Сначала нужно определиться, какой именно экскаватор вам нужен. Малогабаритная землеройная техника бывает двух видов: самоходная или прицепная. В первом случае, вам понадобится двигатель, чтобы экскаватор мог самостоятельно передвигаться. Во втором случае, техника может крепиться к трактору или другому тягачу. Стоит отметить, что навесные модели гораздо проще сделать своими руками, чем самоходные.

Любые работы по созданию техники начинаются с чертежей. Это поможет лучше рассчитать тяговое усилие, определится с количеством материала, и продумать внешний вид экскаватора. Чертежи можно заготовить самостоятельно, или воспользоваться готовыми эскизами в интернете.

Блок: 2/5 | Кол-во символов: 696
Источник: http://mastertraktor. ru/dorozhnaya-texnika/mini-ekskavator-svoimi-rukami.html

Подбираем нужные узлы

Чтобы компактный экскаватор практически ничем не уступал более тяжёлым машинам, его делают по их образцу. Соответственно самодельная модель должна иметь следующие элементы:

  • Ходовая часть. При создании прицепного варианта подойдёт металлическая сварная рама и одна колёсная пара.
  • Двигатель. Учитывая, что техника будет работать с тягачом, мощный силовой агрегат ставить не имеет смысла. Можно обойтись небольшим двигателем, мощностью от 6.4 КВт. Этого вполне хватит, чтобы запустить гидронасос.
  • Платформа. Здесь будут расположены основные узлы и механизмы, рулевое управление и кресло оператора.
  • Гидравлическая система. Сюда входят: насос, фильтр, соединительные шланги и гидрораспределители.
  • Стрела с ковшом. Этот рабочий элемент можно купить в готовом виде.

Блок: 3/5 | Кол-во символов: 781
Источник: http://mastertraktor.ru/dorozhnaya-texnika/mini-ekskavator-svoimi-rukami.

html

Типологизация экскаваторов – определимся, что именно нужно нам

Решившись на самостоятельное конструирование, вы должны понять, какой именно вид миниэкскаватора подойдёт вам. Различают автономный и прицепной типы.

При наличии в вашем распоряжении мотоблока или мини трактора логично будет создать прицепной экскаватор, с дополнительным узлом крепления.

Если в наличии имеется старый автомобильный двигатель, то вам проще создать автономный агрегат с шасси и блоком для земельных работ.

Загоревшись идеей как сделать самодельный прицепной мини экскаватор своими руками, следует учесть, что процесс будет нелёгким, нужны знания и умения.

Блок: 3/10 | Кол-во символов: 635
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html

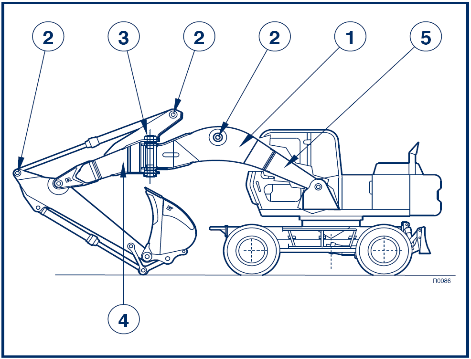

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Техника в работе

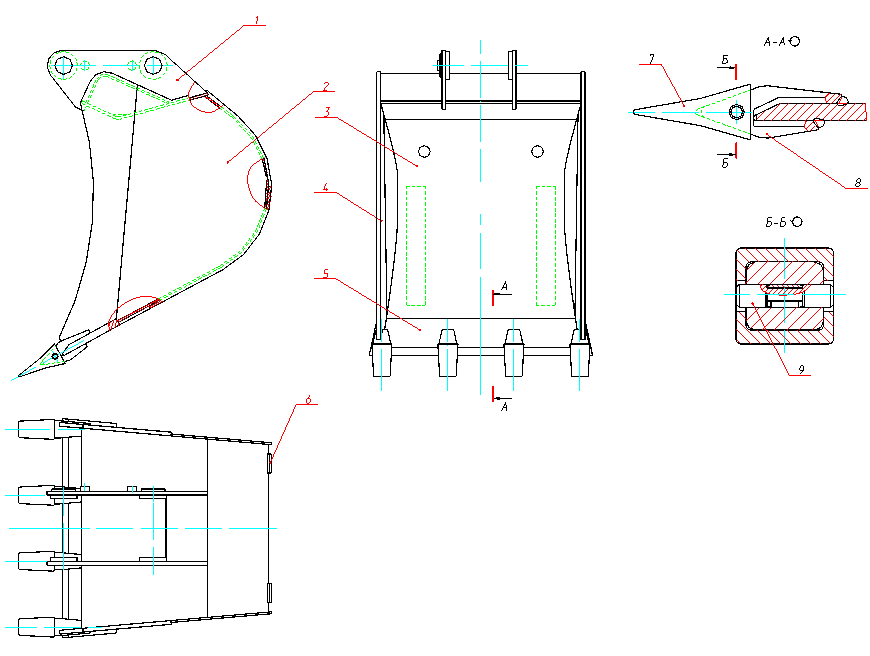

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

Блок: 4/5 | Кол-во символов: 2913
Источник: https://traktoramira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

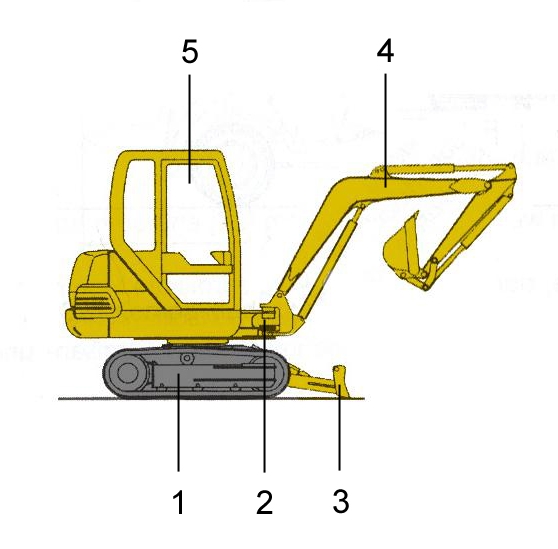

Конструкция мини экскаватора и её особенности

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели, знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов

.

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах, и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

  • Необходимые расходные материалы
  • Запасные части и детали
  • Оборудование для изготовления запчастей
  • Инструментарий (наличие или доступ)
  • Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Блок: 4/10 | Кол-во символов: 1028
Источник: http://promspectehcentr. ru/stroitelnaja/ekskavatory/svoimi-rukami.html

В заключение

Чтобы сделать мини экскаватор, придется приложить немалые усилия. Не имея некоторых навыков и знаний, лучше не пытаться с нуля собирать сложную машину. В таком случае лучше найти готовые узлы и собрать их на прицепе Т40.

При наличии хорошей технической — теоретической и практической — подготовки и специальных навыков достаточно выбрать хороший чертеж, найти нужные детали и материалы и браться за изготовление своей универсальной землеройной техники. Понадобятся собственные умения сварщика, слесаря, токаря и еще ряда специалистов. Если таких навыков нет, лучше поискать помощников среди знакомых.

В сети представлено множество видео с полным изложением процесса сборки самодельного мини экскаватора и результата работы. Приступая к выполнению аналогичной задачи, ознакомьтесь с как можно большим количеством подобных материалов и выберите или создайте на их основе свою инструкцию.

Блок: 5/5 | Кол-во символов: 903
Источник: https://traktoramira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

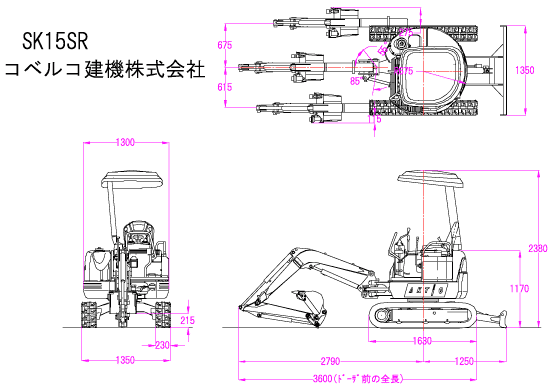

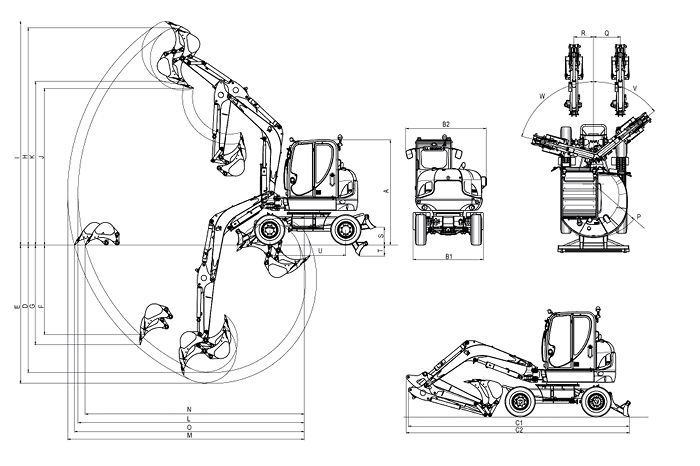

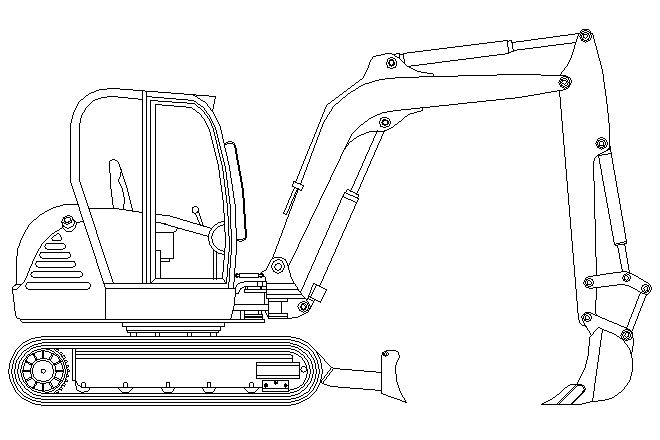

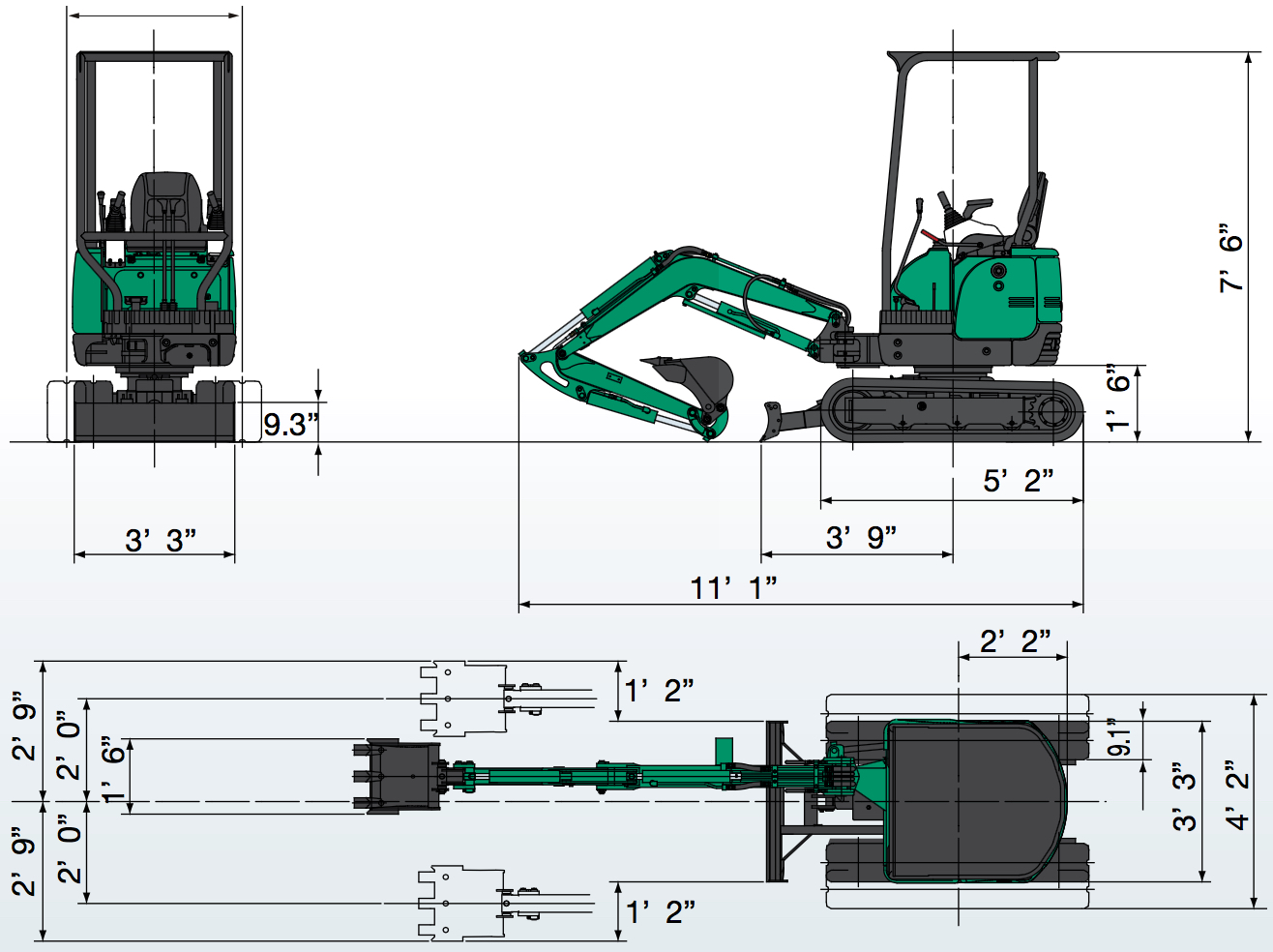

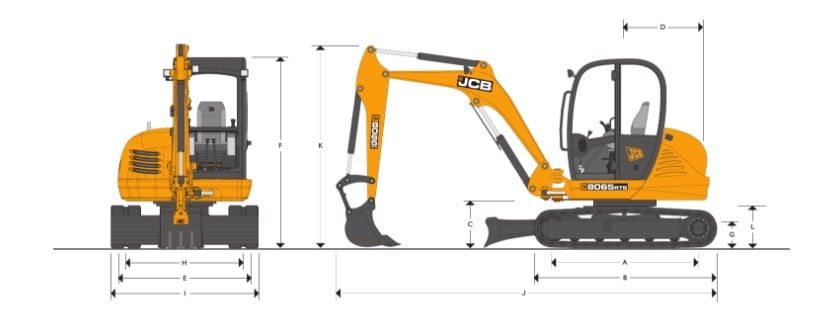

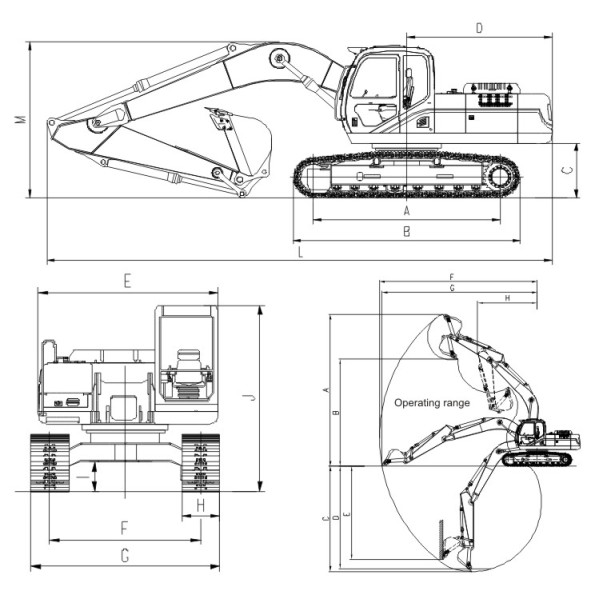

Чертежи – не проблема

Подсчитав свои финансы и определившись с возможностями, вы всё-таки решили строить экскаватор сами? Прекрасное решение, творческое удовольствие вам будет обеспечено!

И следующим этапом станут чертежи самодельного мини экскаватора.

Для построения чертежей самостоятельно вы должны иметь инженерные навыки, навыки расчетов. Тут важным будет прочертить каждую деталь, составить все расчеты.

Можете воспользоваться помощью интернет — ресурсов, ведь если вы знаете, какой именно вид мини экскаватора будете делать – найти чертежи в интернете будет не так сложно.

Чертежи прицепного мини экскаватора будут гораздо легче и проще, чем экскаватора автономного, в изготовлении которого значительно больше деталей и узлов.

Блок: 5/10 | Кол-во символов: 735
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html

Рабочее оборудование: готовое или смастерить?

Самый простой вариант — установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант «попроще» — сделать стрелу из трубы квадратной формы своими руками.

Источник фото: exkavator.ruСтрела самодельного мини экскаватора

Блок: 6/9 | Кол-во символов: 483
Источник: https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

Основные узлы – что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера , воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины.  Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор – проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно. Поэтому возможно манипулятор лучше купить готовый.

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки – фрезерный, токарный, слесарный.

Стоимость готового манипулятора будет примерно на 30%  меньше, чем сделать его своими руками.

Гидравлика – выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые. А вот цилиндры для манипулятора подойдут и бу от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, бу гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика.

Блок: 6/10 | Кол-во символов: 1466
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html

Ковш: чем прочнее, тем лучше

Ковш — это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.

Источник фото: exkavator.ruКовш. Пока еще беззубый

Источник фото: exkavator.ruА у кого-то уже «прорезались» зубки

Блок: 7/9 | Кол-во символов: 835
Источник: https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

Привод – какой лучше и как выбрать

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных – мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель. В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

Блок: 7/10 | Кол-во символов: 747
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html

Насос. Можно так, а можно этак

При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый — более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.

Источник фото: exkavator.ruШестеренчатый настос НШ-10

Блок: 8/9 | Кол-во символов: 517
Источник: https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey. html

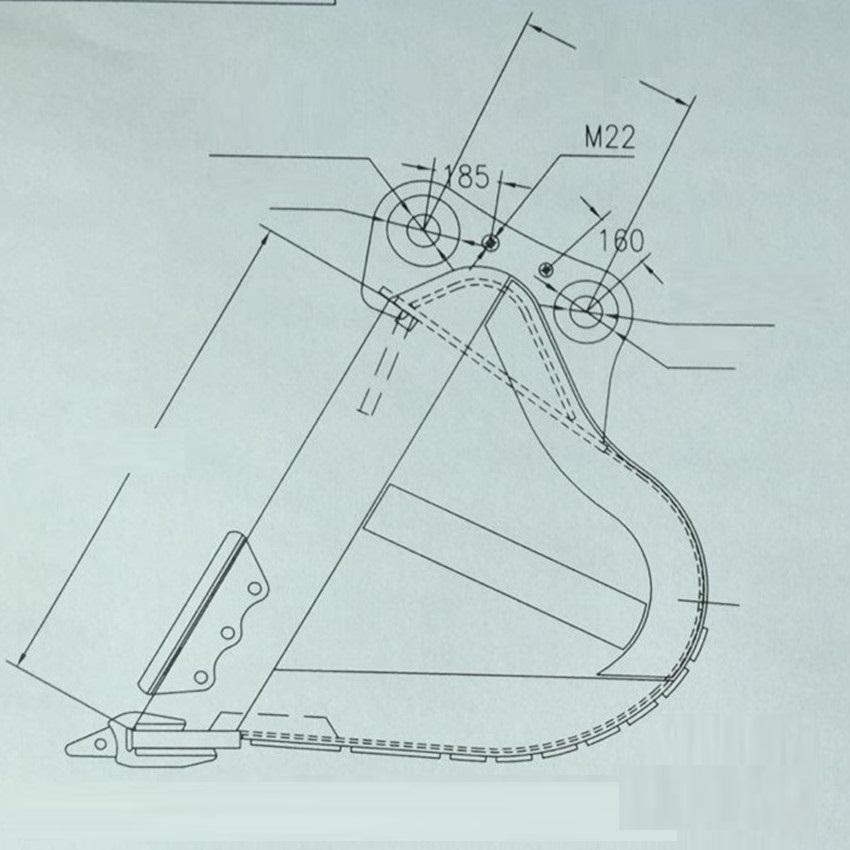

Строим ковш – особенности подбора и установки

Ковш – наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов.

Ковш так же можно купить готовый, но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор – вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель – замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель. Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках – ваш мини экскаватор может обойтись вам дороже, чем купить готовый.

Блок: 8/10 | Кол-во символов: 1233
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, — это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

Источник фото: exkavator.ruВаш труд имеет все шансы воплотиться в нечто подобное

Источник фото: exkavator. ruИли вот в это. От объекта визуализации на первом фото далеко, но все же

В деталях

Будущее!

Блок: 9/9 | Кол-во символов: 660
Источник: https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

Фото самодельных мини экскаваторов

Несколько вариантов изготовления самодельных агрегатов:

Блок: 9/10 | Кол-во символов: 94
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html

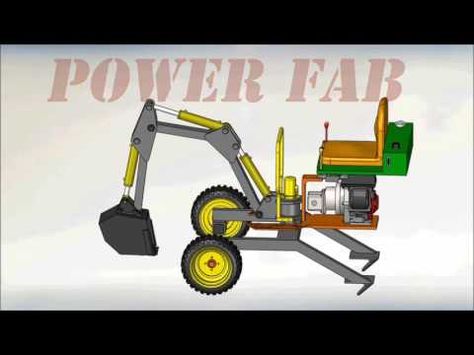

Видео о самоделках

Небольшой видеоролик об одной из самоделок:

Блок: 10/10 | Кол-во символов: 92
Источник: http://promspectehcentr. ru/stroitelnaja/ekskavatory/svoimi-rukami.html

Кол-во блоков: 25 | Общее кол-во символов: 20703
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://traktoramira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html: использовано 4 блоков из 5, кол-во символов 5736 (28%)
  2. http://mastertraktor.ru/dorozhnaya-texnika/mini-ekskavator-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 2132 (10%)
  3. https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html: использовано 8 блоков из 9, кол-во символов 5773 (28%)
  4. http://promspectehcentr.ru/stroitelnaja/ekskavatory/svoimi-rukami.html: использовано 9 блоков из 10, кол-во символов 7062 (34%)

Самодельный мини-экскаватор своими руками: описание процесса, видео, чертежи | Строительная техника

Каждый раз при произведении земляных работ, особенно на мелком строительстве, встаёт вопрос – копать лопатой (на это уйдёт много времени) или экскаватором – минут 30. Можно рассмотреть множество вариантов, и не получить универсального совета, что лучше сконструировать мини-экскаватор своими руками, взять в аренду или приобрести такую технику. Но проанализировать плюсы и минусы, сложности и преимущества построения самодельного агрегата необходимо. К важным этапам отнесём:

  • Подготовку
  • Конструирование
  • Изготовление
  • Сборку.

Самостоятельно изготовить или купить мини экскаватор – вот в чём вопрос.

Мини установка отличается многофункциональностью, компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки. Если ваш бюджет позволит потратить от 15000$ на покупку такой техники – конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача – копка траншеи или фундамента для дома – возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

  • Горячим желанием сделать это самостоятельно;
  • Временем для осуществления затеи;
  • Инженерно – технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
  • Наличие финансов – при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
  • Наличие необходимых инструментов и оборудования.

Конструкция мини экскаватора и её особенности.

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели, знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов.

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах, и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

  • Необходимые расходные материалы
  • Запасные части и детали
  • Оборудование для изготовления запчастей
  • Инструментарий (наличие или доступ)
  • Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Самодельный мини экскаватор-погрузчик | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим конструктивные особенности самодельного мини погрузчика-экскаватора с двигателем «Lifan» Фото узлов и агрегатов прилагаются. Трактор собранный автором имеет ковш для погрузки сыпучего груза и полноценный экскаватор с гидравлической системой работающей от насоса НШ -10 (насос шестеренчатый) предназначен для садово-хозяйственных нужд.

Рама мини-трактора переломного типа, установлен двигатель от мотоблока 7. 5 л/с «Lifan» вариатор клиноременный и центробежное сцепление. КПП (механика) 4х ступенчатая и дополнительно понижающий редуктор с передаточным числом 1:10, а так же раздатка. Основная часть узлов от старенького «Форд Гранада» РК(раздаточная коробка) самодельная из шестерен КПП «Форд» Гидроцилиндры установлены от автопогрузчика. В ходе работ и испытаний техники, автор пришел к замене клиноременного вариатора на аксильно-поршневой гидромотор, это способствует более легкому управлению трансмиссией.

Трактор агрегатирует ковш, отвал для чистки снега, манипулятор, стрелу, экскаватор, автомобильный прицеп и многое другое.

И так, давайте более ближе ознакомимся с особенностями представленной техники.

Материалы

  1. ДВС «Лифан» 7.5 л/с
  2. проф труба
  3. стартер от скутера
  4. гидромотор
  5. насос НШ-10
  6. гидроцилиндры
  7. колеса «Форд»
  8. рулевое управление в сборе «Форд»

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)
  3. дрель
  4. набор гаечных ключей
  5. слесарный и измерительный инструмент

Фото узлов и агрегатов мини экскаватора-погрузчика собранного своими руками.    Самодельный понижающий редуктор  Рама переломка.  В задней части имеется небольшой кузовок.  Трактор агрегатирует газонокосилку.  В передней части трактора расположен ковш.  Под сидением гидробак и электромотор.  Ковш можно заменить на отвал для чистки снега.  В задней части трактора установлен фаркоп.  Стрела с ковшом.  Насос НШ-10 в последующем был заменен на НШ-14  Так же автор приспособил электростартер от скутера, подобрал нужную по размеру шестерню и теперь трактор заводится с ключа.  Так же имеется манипулятор-ножницы для подрезки высоких деревьев и кустарников.  Двигатель в последствии был заменен на более мощный 16 л/с  Подрезка деревьев.  Извлечения ила из сточной канавы.  Опоры.  Кран)  Экскаватор.  Цепь от пробуксовывания по снегу. Вот такой многофункциональный мини трактор собрал самодельных дел мастер  с сайта DRIVE2.RU

МИНИ-ТРАКТОРпогрузчик-экскаватор

www.samodelkindrug.ru

Преимущества самодельного мини-погрузчика при ведении строительных и хозяйственных работ

Погрузчик является незаменимым устройством для самостоятельного ведения хозяйства или осуществления строительных работ. Любые перемещения тяжелых и габаритных грузов с его помощью становятся наиболее быстрыми, кроме того, производятся с максимальной эффективностью. При этом аналогичные устройства, представленные на рынке, имеют достаточно высокую стоимость. В большинстве случаев этот фактор является определяющим и приводит к тому, что многие люди отказываются от совершения таких дорогостоящих покупок. Единственным преимуществом аналогичных фабричных устройств является их практичность, доведенная до совершенства производителями техники. Однако этот положительный момент не стоит того, чтобы переплачивать за него.

Альтернатива фабричным экземплярам устройств все же есть. Ею является самодельный мини-погрузчик, который возможно сделать собственными руками. Внешний вид подобных устройств не так лаконичен, как у заводских моделей, но их эффективность и практичность находятся практически на одном уровне. Существенным положительным моментом самодельных приспособлений является их стоимость, которая в несколько раз ниже, нежели у красивых и лаконичных фабричных аналогов. Этот фактор является определяющим и способствует выбору подобных приборов, выполненных своими руками.

Самодельный мини-погрузчик предназначен для достаточно широкого применения. Он может как применяться для уборки придомовой территории, так и быть использованным для строительных нужд. Исходя из этого, можно выделить те положительные стороны, которые способствовали популяризации аналогичной техники среди населения и сделали ее неотъемлемой частью хозяйства. Выглядят эти факторы следующим образом:

  • полная замена физического труда на автоматизированный;
  • высокая продуктивность работ по сравнению с человеческим трудом;
  • быстрота проведения манипуляций;
  • способность работать с очень тяжелыми и габаритными объектами.

Приведенные выше факторы лишний раз подтверждают необходимость наличия такого устройства в хозяйстве. Оно может не только упростить человеческий труд, но сохранить здоровье хозяина. Практичность и эффективность такого погрузчика говорят сами за себя, поскольку он может превзойти усилия сразу нескольких человек и проделать все необходимые манипуляции в кратчайшие сроки.

Этапы создания мини-погрузчика

Самодельный фронтальный погрузчик сделать достаточно сложно. Исходя из этого, при отсутствии знания основ механики и гидравлики, кроме того, при неумении работать с инструментом лучше даже не начинать подобное строительство. Устройство, созданное без знания дела, вряд ли будет работать нормально. Скорее всего, оно будет функционировать с дефектами или вообще не сможет выполнять возложенные на него обязанности. Поэтому знание вопроса является определяющим и требует существенной проработки. В таких условиях наилучшим решением будет приобрести готовый вариант приспособления и не проводить долгих мучительных испытаний, которые не принесут результата.

Если же навыки и способности присутствуют, то можно начинать работы по созданию устройства незамедлительно. Самодельный мини-погрузчик и его воссоздание можно подразделить на несколько условных этапов, различных по своей структуре и направленности. Выглядят они следующим образом:

  • составление плана;
  • сбор инструмента;
  • подбор материала;
  • монтаж конструкции.

Как видно, самодельный минипогрузчик и его претворение в жизнь состоит всего лишь из 4 основных этапов. При этом каждый из них является достаточно ответственным и требует детальной проработки.

Составление плана и сбор необходимых инструментов

Первым и одним из наиболее важных этапов, знаменующих начало строительства, является составление принципиальной схемы. Она должна включать в себя полный обзор данных, необходимых для создания устройства, начиная от банальной визуальной модели и заканчивая ее полными характеристиками. В таких условиях чертежи будущего приспособления являются крайне важным материалом, обеспечивающим точность проведения всех действий и правильность его сборки. Выполнить первоначальную часть работ можно как на обыкновенном листе бумаги при помощи карандаша, так и создав визуальную модель на компьютере. Главное, чтобы она содержала подробную информацию касательно размеров деталей, их соотношения друг с другом и места присоединения к каркасу.

Когда все предварительные моменты будут учтены, а схема полностью готова, можно приступать к следующему этапу. Заключается он в сборе определенного инвентаря, который будет необходим в процессе проведения работ. Его список достаточно обширен, поэтому процедура сбора всех инструментов может занять некоторое время. Этот шаг тоже является необходимостью, поскольку позволит существенно сэкономить время в будущем на поисках того или иного инвентаря. В целом список необходимого инвентаря выглядит следующим образом (что подчеркивает всю сложность создания аналогичной самоделки):

  • дрель;
  • сварочный аппарат;
  • набор ключей;
  • болгарка;
  • набор отверток;
  • рулетка;
  • ножницы по металлу;
  • карандаш;
  • кувалда;
  • молоток.

Приведенный выше перечень инструментов достаточно велик. При этом он требует неукоснительного соблюдения. Еще одним немаловажным моментом является выбор места для сборки устройства. Оно должно быть просторным и содержать доступ к электрической сети, поскольку многие инструменты просто не могут обойтись без нее. В свою очередь, свободное пространство необходимо не только для монтажа самой конструкции, но и ее проверки. Следует также учесть: изготовить фронтальный погрузчик своими руками подразумевает закрепление на мини-тракторе либо ином аналогичном устройстве. Это делает наличие свободного пространства крайне необходимым фактором для комфортной и эффективной сборки.

Выбор материала и монтаж устройства

О выборе материала для создания погрузчика можно говорить долго. Некоторые предпочитают создавать громоздкие массивные и тяжелые системы, отличающиеся повышенной прочностью. Другие минимизируют затраты и обходятся наиболее дешевыми и простыми средствами, создавая несильно надежные конструкции. Истина же находится где-то посередине между этими двумя подходами, поскольку излишняя тяжесть системы влияет на ее маневренность, а простота и экономия влечет за собой снижение прочности устройства. Исходя из этого, наилучшие показатели, подразумевающие надежность и практичность приспособления, подразумевают использование металлических квадратных труб с толщиной стенки, колеблющейся в пределах 5-7 мм. Именно подобные значения позволяют создавать конструкции, обладающие оптимальными характеристиками маневренности и удельного веса.

Последним и наиболее ответственным этапом является монтаж самого погрузчика.

Начинается он со сварки крепления, которое фиксируется на коробке и двигателе, а также усиливается металлическими фиксаторами. В свою очередь, ковш сваривается из металла толщиной не менее 6-7 мм. Основные удерживающие его стойки создаются из металлической трубы диаметром не менее 100-110 мм, а компенсирующие тяги выполняют из аналогичной трубы сечением 50-60 мм.

Для закрепления на передней панели трактора используется опорная труба, сделанная из металлического уголка. В основе всего этого механизма лежит гидравлический усилитель, приводящий в действие всю систему. По завершении работ по созданию конструкции ее необходимо обработать любым антикоррозийным раствором либо обыкновенной краской. Такое решение позволит сберечь детали прибора и гарантирует их долговременную работу.

Мини-погрузчик, выполненный подобным образом, не только надежно закрепляется на передней панели трактора, но и является достаточно функциональным устройством, позволяющим выполнять хозяйственные и строительные работы любой сложности без особых усилий.

Заключение по теме

Мини-погрузчик является незаменимым помощником не только для ведения хозяйства, но и для выполнения строительных работ любой сложности. При этом сделать его собственноручно все же возможно, хотя это и является достаточно сложным и трудоемким процессом. Браться за него стоит лишь при соответствующей технической подготовке и знании дела. В противном случае результат стараний вряд ли будет положительным. Устройство, выполненное по всем правилам, наоборот, явит собой пример великолепного функционального устройства и позволит существенно сэкономить материальные средства.

Начинается он со сварки крепления, которое фиксируется на коробке и двигателе, а также усиливается металлическими фиксаторами. В свою очередь, ковш сваривается из металла толщиной не менее 6-7 мм. Основные удерживающие его стойки создаются из металлической трубы диаметром не менее 100-110 мм, а компенсирующие тяги выполняют из аналогичной трубы сечением 50-60 мм.

Для закрепления на передней панели трактора используется опорная труба, сделанная из металлического уголка. В основе всего этого механизма лежит гидравлический усилитель, приводящий в действие всю систему. По завершении работ по созданию конструкции ее необходимо обработать любым антикоррозийным раствором либо обыкновенной краской. Такое решение позволит сберечь детали прибора и гарантирует их долговременную работу.

Мини-погрузчик, выполненный подобным образом, не только надежно закрепляется на передней панели трактора, но и является достаточно функциональным устройством, позволяющим выполнять хозяйственные и строительные работы любой сложности без особых усилий.

Заключение по теме

Мини-погрузчик является незаменимым помощником не только для ведения хозяйства, но и для выполнения строительных работ любой сложности. При этом сделать его собственноручно все же возможно, хотя это и является достаточно сложным и трудоемким процессом. Браться за него стоит лишь при соответствующей технической подготовке и знании дела. В противном случае результат стараний вряд ли будет положительным. Устройство, выполненное по всем правилам, наоборот, явит собой пример великолепного функционального устройства и позволит существенно сэкономить материальные средства.

Дополнительные статьи по теме:

  1. Как изготовить мотокультиватор своими руками?
  2. Сравнение и сфера использования навесного и прицепного мини экскаваторов
  3. Как сделать культиватор для мотоблока своими руками

Как сделать полноприводный минитрактор из мотоблока

Самодельные трактора на основе тяжелого мотоблока | Автор топика: Jakov

Ниже представлена подробная схема создания мини трактора.Несущая рама: View all images

Leonid (Komal) Передняя ось

Leonid (Komal) Передняя подвеска

Leonid (Komal) Передняя часть рамы

Leonid (Komal) Рулевая колонка

Leonid (Komal) Кресло и навеска

Leonid (Komal) Готовое изделие

Lyosha (Ataullah) Леонид, супер с умом сделано 5+

Lyosha (Ataullah) Леонид, можете сфотографирувать подёмний механизм

Irina (Wajih) Переобладнання мотоблоку від 8 к. с у мінітрактор067-353-16-60, 095-082-19-29

Мини-сельхозтехника (Ebelina) Выложите пожалуйста цену работы и что объяснять товарищу милиционеру, когда он остановит сие чуду?

Dima (Afiya) Леонид, можете сказать размер рамы???

Natalya (Apollinaria) Как он справляется с пахотой под гору

Dima (Afiya) Наталья, нормально.

Sergiy (Bado) А фреза як цепляється?

Vitaly (Macarena) [|Ірина], Де можна найты шоб переробыть мотоблок в мини трактора

Sasha (Durell) Леонид, а привод на фрезу откуда брать? Что у вас на ВОМ установлено?

Leonid (Komal) Sasha, сняли шкив, одели звездочку и цепную передачу на фрезу.

Sasha (Durell) Ірина, цена?

Sasha (Durell) Леонид, какой шкив?

Tags: Как сделать полноприводный минитрактор из мотоблока

Минитрактор из мотоблока. много видео посвященное разработке адаптера КАМА …

Мир Ремонта | Автор топика: Алексей

Минитрактор из мотоблока: дарим новую жизньhttp://miremonta. ru/minitraktor-iz-motobloka-svoimi-rukami.html Сделать минитрактор из мотоблока своими руками под силу каждому Если ваш мотоблок перестал удовлетворять комфортом его использования при выполнении работ на участке, можно попробовать дать ему новую жизнь, сделав минитрактор miremonta.ru

Самодельный полноприводный минитрактор — чертежи, фото …

Как сделать минитрактор своими руками с приводом на все колеса: описание особенностей полноприводной конструкции самодельных минитракторов, инструкции, чертежи и … Самодельный минитрактор из мотоблока [29].

Полноприводный мотоблок — YouTube

10 фев 2015 — 2 мин. — Добавлено пользователем Александр ГавриловПолноприводный мотоблок … Мотоблок Нева + адаптер 4 на 4. … Мотоблок Нева, Каскад + адаптер КАМА 4*4 минитрактор из …

uvlechenie.info

Сделать минитрактор, трактор из мотоблока своими руками

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь. Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока. Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

  • мощность;
  • масса;
  • тип топлива;
  • стоимость;
  • фирма-изготовитель.

Все эти нюансы нужно учитывать. Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль. Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

Набор для переделки мотоблока в минитрактор

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

  • готовой рамы;
  • передней балки;
  • навески;
  • рычагов;
  • педалей;
  • руля;
  • крыльев;
  • водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

Схемы для конструирования минитрактора

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.

Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

  • рама;
  • сиденье для водителя;
  • рычаги;
  • рулевое управление;
  • колеса;
  • крылья;
  • ступицы;
  • дополнительное оборудование.
Важно, чтобы под рукой были нужные инструменты:
  • сварка;
  • дрель со сверлами;
  • инструмент для распила металла;
  • набор ключей;
  • отвертки;
  • смазка.

Если все это готово, тогда приступаем к изготовлению трактора из мотоблока.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время. Устанавливают с помощью плавающей системы крепления.Также очень важно соблюдать правила безопасности.Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать.

pro-motobloky.ru

Как сделать из мотоблока минитрактор видео схемы

Мир Ремонта | Автор топика: Алексей

Минитрактор из мотоблока: дарим новую жизньhttp://miremonta.ru/minitraktor-iz-motobloka-svoimi-rukami.html Сделать минитрактор из мотоблока своими руками под силу каждому Если ваш мотоблок перестал удовлетворять комфортом его использования при выполнении работ на участке, можно попробовать дать ему новую жизнь, сделав минитрактор miremonta.ru

Tags: Как сделать из мотоблока минитрактор видео схемы

Все запчасти для этого минитрактора я брал от ЖИГУЛЕЙ Зарабатывай на You Tube медиа сеть VSP Group: …

Мотоблоки

мотоблок 105. разборка мотоблокаhttp://www.youtube.com/watch?v=Y88pL8CKUTsРемонт двигателя. Сборка дизельного двигателя 9 л. с.http://www.youtube.com/watch?v=7vLEVI-TukgМасляный, топливный насосы и регулятор оборотов дизельного двигателя мотоблока http://www.youtube.com/watch?v=h5R1aHdiQiIИзменение момента впрыска топлива дизельного двигателя мотоблока http://www.youtube.com/watch?v=a4riTb38tNkРегулировка зазора клапанов двигателя мотоблока http://www.youtube.com/watch?v=LQZ_wuZ4lR4Муфта сцепления мотоблока http://www.youtube.com/watch?v=At_4yrAgyYQРемонт двигателя. Обрезанная шпонка маховика http://www.youtube.com/watch?v=VN0Lyts7frsВерхом на мотоблоке. Присоединение адаптера. http://www.youtube.com/watch?v=PCtic8AhIGQ&feature=endscreen&NR=1самодельный минитрактор forte — общий вид http://www.youtube.com/watch?v=JgS1SaurNP0Минитрактор переломкаhttp://www.youtube.com/watch?v=97CDzJ0SQRIМинитрактор. Передний мостhttp://www.youtube.com/watch?v=InKYAP40xwEСамодельный полноприводный минитрактор (чистка снега) http://www.youtube.com/watch?v=ttHVfnTbetoМинитрактор своими руками с мотоблока ZUBR HT-135E http://www. youtube.com/watch?v=a9yvEkb7k4QМини трактор из мотоблока НЕВА — Псковская версия http://www.youtube.com/watch?v=8eh56zTqQ1gУдосконалення саморобного трактора http://www.youtube.com/watch?v=h6AbsuzWvhAФрезерование горчицы http://www.youtube.com/watch?v=f_EfuhLhrkAБоронование огорода после выкопки картофеля http://www.youtube.com/watch?v=HD_kJICr080Сеялка вакуумная_05.11.2011.mpg http://www.youtube.com/watch?v=mUyAUlVsRE0

Как сделать минитрактор из мотоблока Нева, Зубр, Агро: фото …

Минитрактор своими руками как сделать себе помощника. У многих из … Другой вариант – выбор схемы конструкции, при которой … Подробные видео уроки, фото и чертеж минитрактора из мотоблока можно найти в Интернете.

svistun.info

Минитрактор из мотоблока своими руками

Желание иметь в своем хозяйстве полноценного «железного коня» присуще любому аграрию при всех своих достоинствах мотоблоки не являются полноценной заменой трактора. Одно дело «бегать» по пашне за мотоблоком, и совсем другое – обрабатывать почву сидя за рулём минитрактора.

Описание и технические характеристики JCB 5CX.

На этой страничке вы найдете подробный обзор трактора Т-40.

Адаптер к мотоблоку с рулевым управлением: чертежи, размеры.

Знакомство с минитракторами из мотоблока своими руками

Но стоимость минитрактора достаточно высока. Поэтому понятно стремление многих занимающихся сельским хозяйством создать свой минитрактор из всего, что имеется в хозяйстве.

Сегодня постройка тракторов собственной конструкции происходит двумя путями: создание техники из деталей автомобилей или сельхозтехники или модернизация мотоблоков до минитракторов. Последние уже получили название мототракторов.

О популярности такого конструкторского движения говорит обилие участников специализированных форумов и групп в социальных сетях.

Где каждый может расcказать о своем опыте создания минитрактора из мотоблока своими руками. Здесь можно познакомиться с чертежами минитрактора из мотоблока своими руками, обсудить наиболее важные технические детали или просмотреть фото или видео минитрактора своими руками.

На сегодняшний день мототрактора представлены в трех категориях:

  • полностью самоделки;
  • модернизированые мотоблоки до уровня минитрактора с использование заводских комплектов;
  • заводские мототрактора выполненные на базе мотоблоков.

Минитрактор своими руками

При переделке мотоблоков в минитрактор в ход идут всевозможные детали и механизмы имеющиеся под рукой самодеятельного конструктора. Часто подобные модели делаются, что называется «на глаз», без предварительных расчетов. Несмотря на то, что в Интернете доступны чертежи мототракторов из мотоблока своими руками, у каждого мастера в результате получается своя оригинальная модель. Главный недостаток таких мототракторов – использование улов с техники созданной для выполнения других задач, не связанных с сельским хозяйством. В первую очередь это касается КПП, которую снимают с автомобилей. Да и о комфорте работы на таком тракторе не всегда можно вести речь. Тем не менее желающих переделать свой мотоблок в минитрактор только увеличивается.

Что бы правильно, без нарушений выполнить переоборудование автомобиля, рекомендуем ознакомится с перечнем документов, которые необходимо предоставить в ГИБДД.

План изготовления минитрактора из мотоблока Нева.

На нашем сайте вы также можете узнать как изготовить самодельный гусеничный вездеход.

Эта ссылка расскажет вам все о самых больших тракторах в мире.

С помощью завода

Спрос на модернизацию мотоблоков нашел отклик как непосредственно у их производителей, так и в компаниях имеющих производственные возможности создавать комплекты для переделки мотоблоков.

Самый простой способ приблизить свой мотоблок к образу трактора, приобрести адаптер – двухколесную тележку с сиденьем для водителя, мощным дышлом и приспособлением для агрегатирования прицепного оборудования.

Полноценный комплект, как правило, включает в себя раму, подножки с педалями, тормозную систему, рулевую колонку в сборе, а также переднюю балку со ступицами и тормозными дисками. В поставку также входит задняя навеска с подъемником (как правило ручным), а по желанию заказчика она оснащается электро подъемником.

Имея такой комплект, собрать минитрактор можно с помощью сварочного аппарата, слесарного инструмента и гаечных ключей. Также необходимо побеспокоиться о колесах, для будущего «железного коня» — это могут быть колеса от легкового автомобиля или аналогичные от мотоблока.

Видео минитрактор из мотоблока своими руками.

Проще но дороже

Чтобы не ломать голову над тем как сделать минитрактор из мотоблока своими руками, можно приобрести уже готовый мототрактор выпущенный заводом производителем.

Их отличает более совершенная конструкция чем у первых двух вариантах, а также наличие всех необходимых для сельскохозяйственной техники узлов. Стоимость такого аппарата ниже, чем минитрактора, но выше чем делать его самостоятельно из заводского комплекта.

Больше информации на сайте

spectechzone.com

Понравилась статья? Поделиться с друзьями:

Штукатурка ковшом хопер. Простой самодельный мини экскаватор своими руками: иллюзия или реальность

Во все времена достаточно высокой популярностью пользовались инструменты и оборудование, которые сочетали в себе разные функциональные возможности. Подобная тенденция касается и техники, которую принято использовать на своем загородном участке. На рынке соответствующих товаров можно встретить мини-тракторы и мотоблоки. Каждая модель обладает различным навесным оборудованием. Все это позволяет выполнять коммунальные и сельскохозяйственные работы. Производители навесного оборудования упускают одну немаловажную операцию, которая время от времени требуется в процессе ведения домашнего хозяйства. Сюда можно отнести всевозможные земляные работы. На рынке довольно сложно найти дополнительное навесное оборудование для тракторов и мотоблоков, которое бы помогало в осуществлении земляных работ. Конечно же, вы можете приобрести мини-экскаватор, однако его стоимость может превышать 7 000 долларов. Изготовить мини-экскаватор своими руками достаточно просто, для этого будет необходимо только лишь запастись определенным набором инструментов и материалов. Для изготовления упомянутого оборудования на базе двигателя внутреннего сгорания или мотоблока необходимо будет запастись металлообрабатывающим оборудованием, сварочными и

Технология проведения работ

Если вам нужна траншея, например, для фундамента, то можно обойтись лопатой, однако проведение подобных работ предполагает трату большого количества времени, а вот с использованием экскаватора завершить такие манипуляции удастся всего лишь за 30 минут. Для того чтобы изготовить мини-экскаватор своими руками, нужно будет осуществить три этапа, в качестве первого из которых выступает подготовка, второй этап – это изготовление, а заключительная стадия будет предусматривать необходимость сборки.

Подготовительные работы

Первоначально нужно будет определиться, на базе чего и по какой технологии будет изготавливаться самодельный экскаватор. Если в наличии есть мини-трактор или мотоблок, то лучше всего произвести изготовление с креплением, поэтому придется руководствоваться методикой, которая используется для фиксации снегоуборочного оборудования. Если же в наличии имеется двигатель от старого автомобиля, то мини-экскаватор своими руками можно будет изготовить методом создания шасси трактора, приспособленного для

Приступаем к изготовлению


В основу рамы ляжет швеллер, который обладает типоразмером 8 или 10. Элементы будут соединяться между собой методом сварки. К данной системе фиксируется балка от автомобильного прицепа или машины, бывшей в употреблении. При этом заготовку нужно будет лишить пружин и рессор. В качестве альтернативного решения выступает использование самодельной оси. Когда изготавливается мини-экскаватор своими руками, то ось устанавливается на колеса. На этом можно считать, что самоходное шасси готово. Весь объем швеллера, учитывая манипулятор и кронштейны, потребует 12 метров материала.

Методика проведения работ


Если вами будет изготавливаться мини-экскаватор своими руками, чертежи данного оборудования вы с легкостью можете составить самостоятельно или позаимствовать из статьи. Манипулятор рекомендуется делать двухколенным, это позволит получить более простую конструкцию. Изготовление лучше всего вести из сваренных швеллеров, которые соединяются вместе. В итоге вы должны получить прямоугольный профиль, к которому фиксируются кронштейны, выполненные из металла. Их толщина должна составить 10 миллиметров. Среди остальных узлов конструкции можно выделить кронштейны, пальцы и механизмы движения. В ходе изготовления нужно будет использовать фрезерные, сверлильные и токарные инструменты. Вы можете изготовить некоторые части, например, ковш, самостоятельно или приобрести в готовом виде.

Снабжение экскаватора гидравлическим оборудованием


Если вы решили изготовить самодельный мини-экскаватор своими руками, то важно подумать над гидравлическим оборудованием, в этом вопросе перед мастером будет достаточно широкий выбор. Сердцем выступает по типу НШ-10. Пользуются популярностью и разновидности НШ-32, а также НШ-150. Если речь идет о последней модели, то использовать ее рекомендуется исключительно в новом виде. Цилиндры для функционирования ковша и манипулятора могут быть бывшего употребления, превосходно подойдут гидроцилиндры для поднятия кабины, которые позаимствованы от КАМАЗа или МАЗа. Если вы изготавливаете самодельные мини-экскаваторы, то можно приобрести новые цилиндры, руководствуясь размерами 63 x 40 x 500. За единицу такого товара придется заплатить примерно 100 долларов. Для управления предпочтительнее использовать гидрораспределитель марки РГС 253-х или МРС 70.4. У данных элементов должно быть три или четыре секции. Если не удастся найти данные дополнения, которые уже были в эксплуатации, то нужно будет подготовить 150 долларов на их приобретение.

Проведение монтажных работ


Сделать достаточно просто. На следующем этапе можно приступать к сборке конструкции на шасси. Через резиновую муфту или соединительный вал нужно подключить вал отбора мощности мотоблока, а также масляный системы. Все гидравлическое оборудование должно быть соединено между собой с помощью резиновых рукавов внушительного давления. На заключительном этапе готовые изделия следует покрасить, чтобы исключить возникновение коррозии.

Изготовление дополнительных частей

Если вы решили изготовить прицепной мини-экскаватор своими руками, то отдельные части стрелы можно выполнить с использованием труб квадратного сечения со стороной в 80 миллиметров. Можно для этого использовать листовой металл, который должен иметь толщину в пределах от 6 до 8 миллиметров. Из него сначала выкраиваются заготовки, которые сгибаются, а после свариваются между собой. Если предполагается изготавливать ковш самостоятельно, то для него нужно использовать металл вышеупомянутой толщины. Для того чтобы усилить конструкцию, на нее предстоит наварить пояс в верхней части. Помимо прочего, должны быть укреплены продольные ребра. Для того чтобы обеспечить эффективную работу ковша, его нужно снабдить клыками, которые выполняются из качественной стали. В качестве второго варианта довольно часто используются пальцы, позаимствованные от тракторных гусениц.

Каждый раз при произведении земляных работ, особенно на мелком строительстве, встаёт вопрос – копать лопатой (на это уйдёт много времени) или – минут 30. Можно рассмотреть множество вариантов, и не получить универсального совета, что лучше сконструировать мини-экскаватор своими руками, взять в аренду или приобрести такую технику. Но проанализировать плюсы и минусы, сложности и преимущества построения самодельного агрегата необходимо. К важным этапам отнесём:

  • Подготовку
  • Конструирование
  • Изготовление
  • Сборку.

Самостоятельно изготовить или купить мини экскаватор – вот в чём вопрос.

Мини установка отличается многофункциональностью , компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки . Если ваш бюджет позволит потратить от 15000$ на покупку такой техники – конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача – копка траншеи или фундамента для дома – возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

  • Горячим желанием сделать это самостоятельно;
  • Временем для осуществления затеи;
  • Инженерно – технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
  • Наличие финансов – при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
  • Наличие необходимых инструментов и оборудования.

Типологизация экскаваторов – определимся, что именно нужно нам.

Решившись на самостоятельное конструирование, вы должны понять, какой именно вид миниэкскаватора подойдёт вам. Различают автономный и прицепной типы .

При наличии в вашем распоряжении мотоблока или мини трактора логично будет создать прицепной экскаватор, с дополнительным узлом крепления.

Если в наличии имеется старый автомобильный двигатель, то вам проще создать автономный агрегат с шасси и блоком для земельных работ .

Загоревшись идеей как сделать самодельный прицепной мини экскаватор своими руками, следует учесть, что процесс будет нелёгким, нужны знания и умения .

Конструкция мини экскаватора и её особенности.

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели , знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов .

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах , и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

  • Необходимые расходные материалы
  • Запасные части и детали
  • Оборудование для изготовления запчастей
  • Инструментарий (наличие или доступ)
  • Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Чертежи – не проблема.

Подсчитав свои финансы и определившись с возможностями, вы всё-таки решили строить экскаватор сами? Прекрасное решение, творческое удовольствие вам будет обеспечено!

И следующим этапом станут чертежи самодельного мини экскаватора.

Для построения чертежей самостоятельно вы должны иметь инженерные навыки, навыки расчетов. Тут важным будет прочертить каждую деталь, составить все расчеты.

Можете воспользоваться помощью интернет — ресурсов, ведь если вы знаете, какой именно вид мини экскаватора будете делать – найти чертежи в интернете будет не так сложно.

Чертежи прицепного мини экскаватора будут гораздо легче и проще , чем экскаватора автономного, в изготовлении которого значительно больше деталей и узлов.

Основные узлы – что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера 8 или 10, воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины. Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор – проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно . Поэтому возможно манипулятор лучше купить готовый .

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки – фрезерный, токарный, слесарный.

Стоимость готового манипулятора будет примерно на 30% меньше, чем сделать его своими руками.

Гидравлика – выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые . А вот цилиндры для манипулятора подойдут и б\у от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, б\у гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика .

Привод – какой лучше и как выбрать.

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных – мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель . В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

Строим ковш – особенности подбора и установки.

Ковш – наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов .

Ковш так же можно купить готовый , но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор – вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель – замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель. Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках – ваш мини экскаватор может обойтись вам дороже, чем купить готовый .

Фото самодельных мини экскаваторов

Несколько вариантов изготовления самодельных агрегатов:




Видео о самоделках

Небольшой видеоролик об одной из самоделок:

Вконтакте

Проведение оздоровительных процедур в парилке невозможно без банных принадлежностей. В частности, для выполнения обливаний или создания пара необходимо иметь ковш. Этот аксессуар можно приобрести в специальном магазине или сделать самостоятельно.

Виды и материал ковшей для бани


Существуют модели разных размеров и форм. По типу держака выделяют ковши:
  • С вертикальной ручкой . Подойдут для зачерпывания воды из котла.
  • С горизонтальной ручкой . Используются для обливаний. За неимением черпака таким ковшом можно подавать воду или отвар трав на каменку.
Обычно держаки ковшей – длинные. Это нужно для удобства обливания, а также, чтобы не обжечься паром, если придется выливать воду на раскаленные камни.

По типу емкости ковши бывают:

  1. Резными . Их вырезают из полена. Такие модели эстетично выглядят, но требуют особого ухода. В частности, деревянный ковш для бани нельзя оставлять в сухом помещении, иначе он быстро начнет трескаться. Чтобы продлить срок службы, рекомендуется наполнять его водой в промежутках между использованием и хранить в мокром состоянии.
  2. Составными . Емкость такого ковша представляет собой небольшой «бочонок» и отличается оригинальным дизайном. Такая модель не трескается, но хранить ее нужно так же, как и предыдущую – в воде. В противном случае ковш рассохнется.
Традиционно для изготовления этих принадлежностей используют:
  • Дерево . По своим эксплуатационным характеристикам этот материал оптимально подходит для использования в парилке. Он экологичен и безопасен. Однако изделие требует тщательного ухода для длительного срока службы.
  • Нержавейку или медь . Практичные и удобные металлические ковши могут эксплуатироваться и храниться в любых условиях. Единственный их недостаток заключается в сильном нагреве. Изделиями из металла можно обжечься. Поэтому чаще всего в целях безопасности такие ковши оснащаются ручкой из дерева.
  • Пластмассу . Такие модели крайне нежелательно использовать в парилке. Если ковш выполнен из некачественной пластмассы, то он может внезапно деформироваться при контакте с горячей водой. Хотя изделия из поликарбоната обладают высокой термостойкостью.
Вы можете приобрести готовую производственную модель или изготовить ковш для бани своими руками.

Особенности выбора банного ковша



Приобрести готовое изделие можно в специализированном магазине или заказать в сети.

Желательно иметь несколько ковшей в бане для разных целей:

  1. В парилке и моечном отделении может одновременно находиться несколько человек. Удобно будет, если для каждого отдыхающего будет предусмотрен ковш.
  2. Отдельно должна быть модель с длинной горизонтальной ручкой для подачи воды на камни.
  3. Набирать воду из котла удобнее ковшом с длинной вертикальной ручкой.
  4. Для обливаний в моечном отделении оптимально подойдет изделие с ручкой средней длины.
Рекомендуется отдавать предпочтение безопасным аксессуарам из дерева. Обойдутся они недешево, особенно модели народных умельцев. Зато можно быть уверенным, что они не обожгут вас при нагревании.

Технология изготовления деревянного ковша в баню

Чтобы сделать ковш для бани самостоятельно, необходимо изначально определиться с его размерами, длиной и положением ручки, материалом изготовления, типом емкости. Выбрав модель, желательно сделать изначально заготовки из плотного картона.

Подбор материала для банного ковша



В первую очередь подберите тип древесины, которую будете использовать.

Оптимальные варианты для этих целей:

  • Липа . Практичная древесина с приятным ароматом и оригинальной фактурой. Идеально подходит для изготовления всех банных принадлежностей. Не гниет и не растрескивается. Податлива к обработке.
  • Дуб . Прочный и долговечный материал. Отличается интересным насыщенным оттенком.
  • Ясень . Светлая и ароматная древесина. Выдерживает большие перепады температур.
  • Шелковица . Отличается влагоустойчивостью и долговечностью.

Для изготовления деревянного ковша для бани своими руками рекомендуется использовать сухое дерево.

Резной ковш для бани своими руками



Этот способ изготовления ковша считается несложным, но потребует определенных задатков плотника и набора инструментов. Определитесь с типом древесины и приступайте к обработке.

Рассмотрим, как сделать резной ковш в баню:

  1. На плотном картоне чертим шаблоны для дна ковша, его верха и боковых стен. Он не должен получиться слишком габаритным, поскольку его будет тяжело переносить наполненным водой. Однако если он будет слишком маленьким, то воду придется набирать чаще. Оптимальный размер – до двух литров.
  2. Вырезаем заготовки и отмечаем карандашом на древесине линии контура края.
  3. Производим черновую обрубку.
  4. Отмечаем контур боковых сторон и верха и делаем обрубку по примерному очертанию ковша.
  5. Обрабатываем получившуюся заготовку круглой стамеской, снимаем лишние слои дерева.
  6. Формируем с помощью стамески ручку изделия.
  7. Теслом обрабатываем внутренние стороны и еще раз проходимся большой стамеской.
  8. С помощью ножа по дереву вырезаем ручку нужной формы и всего изделия. При наличии художественных навыков можно сделать оригинальные узоры в качестве декора.
  9. Внутри изделие обрабатываем клюкарзой.
  10. Обрабатываем шлифовальной крупнозернистой бумагой наружную поверхность и переходим ко внутренней.
  11. Стамесками при желании вырезаем декоративные узоры.

Как сделать составной ковш в баню



Сделать такую модель можно без особых бондарских навыков. Для этого понадобится дощечка, ручка, основание и металлический ободок.

Придерживаемся в процессе такой инструкции:

  • Вырезаем планку размерами 1х2,1 см.
  • Подтачиваем боковые стороны под углом 12 градусов.
  • Торцуем 15 деталей по 8 см.
  • По нижней части всех планок фрезеруем паз, глубина его должна составлять 0,4 см, а ширина – 0,8 см.
  • Острые уголки торцевых сторон округляем. Это будут дощечки для изделия.
  • Подготавливаем ручку. Для этого используем строганную доску, размеры которой составляют 1,5х7,5х38 см.
  • Вырезаем деталь удобной формы и округляем острые уголки.
  • Просверливаем на конце отверстие диаметром 0,8-1 см и продеваем в него петельку из веревки.
  • Из строганной доски 1х9 см вырезаем основание и стачиваем окружность до 0,6 см, а к радиусу – до 0,8 см.
  • Просверливаем в основной дощечке два сквозных отверстия диаметром 0,4 см. Они будут использоваться для крепежа острыми саморезами с прессованной шайбой (0,4х2,5 см).
  • Собираем вокруг основания все отдельные дощечки, вбивая дно в нижние проделанные предварительно пазы.
  • Сжимаем конструкцию, используя шпагат.
  • Подготавливаем два обруча. Для этого выбираем холоднокатанную низкоуглеродистую, мягкую, упаковочную ленту из стали, размерами 0,4х0,2 см.
  • Проделываем три отверстия в подготовленных обручах диаметром 0,16 см для строительных гвоздей 0,16х2,5 см.
  • Первый обруч набиваем снизу на высоте 0,5 см.
  • Укорачиваем гвозди с 2,5 см до 0,8 см и крепим верхний обруч на расстоянии 1 см от верхнего края.
  • Фиксируем ручку с помощью саморезов с прессованной шайбой.
  • Опускаем ковш в воду на некоторое время.

После разбухания древесины все щели исчезнут. Такое изделие обязательно следует хранить в воде, чтобы предотвратить рассыхание.

Уход за ковшом в бане



Медный ковш для бани может эксплуатироваться при больших перепадах температур и храниться в любых условиях. А вот деревянные модели требуют более серьезного ухода.

Соблюдение этих простых правил существенно продлит служебный срок принадлежностей и поможет сохранить их в первоначальном виде:

  1. Перед первым использованием ковш из дерева нужно замочить на час.
  2. Хранить его следует полным с водой подальше от солнца или обогревательных приборов.
  3. Чистить деревянное изделие химическими моющими средствами категорически запрещено. Лучше использовать в этих целях горчичный порошок и соду.
Как выглядит ковш для бани – смотрите на видео:
Наши рекомендации и рассмотренные особенности каждого вида ковшей помогут вам при необходимости подобрать подходящую производственную модель. Хотя многофункциональный и оригинальный деревянный ковш для бани несложно изготовить и оформить собственноручно, если учесть все нюансы подбора материалов и рабочего процесса.

Мини экскаватор своими руками – дело непростое, но вполне реальное

В случаях если габариты большого экскаватора не позволяют использовать его на рабочей площадке или тогда, когда необходимо обеспечить высокую точность работ, зачастую, используются мини-экскаваторы. Эти устройства представляют собой уменьшенные по размеру аналоги полноразмерных устройств, которые сохраняют полный набор функций, скомпонованы в соответствии с большими моделями и работают по подобному рабочему циклу. Главным рабочим органом мини экскаваторов является ковш небольшого размера, закрепленный на стреле, которая работает по принципу «обратная лопата».

В связи с высокой стоимостью этого оборудования многих интересует вопрос, можно ли изготовить мини экскаватор своими руками, и насколько это выгоднее, чем приобретение готовой модели. Постройка самодельной техники является любимым занятием многих, не стали исключением и мини экскаваторы, их создают своими руками многие умельцы, как в нашей стране, так и за рубежом.

Существует два способа создания мини экскаваторов своими руками. Первый заключается в создании навесного элемента соответствующего назначения, который может быть установлен на мини тракторе,  а второй предусматривает создание автономного мини экскаватора, который может быть как самоходным, так и прицепным. Во втором случае для того чтобы доставить самодельное устройство на рабочую площадку понадобится дополнительный транспорт.

Чтобы создать мини экскаватор своими руками необходимо вначале разработать чертежи. Этот процесс довольно сложный, и без специальных знаний это сделать сложно. Имея готовые чертежи, следует подобрать комплектующие. Как правило, гидросистема самодельного мини экскаватора комплектуется гидравлическим насосом НШ-10 и распределителем Р-16А. Устройства хорошо работают в парне, отличаются простой конструкцией и надежностью. Для управления рабочим ходом стрелы и ковша используются доработанные  гидроцилиндры от сельхозтехники. В качестве приводного устройства может быть использован любой дизельный двигатель, который устанавливается на промышленных моделях.

Что касается металлоконструкции, то она сваривается из труб и листового металла, имеющего толщину не менее 6 мм, согласно рабочим чертежам. Для изготовления ковша используется металл такой же толщины, а для усиления изделия на него навариваются продольные ребра и пояс. Кроме того для повышения эффективности работы ковша он оснащается по краю специальными зубьями, изготовленными из качественной стали.

Важно помнить, что мини экскаватор является затратным изделием, поэтому при его изготовлении следует просчитать все затраты, чтобы определиться, не дешевле ли будет приобрести готовую модель или взять ее в аренду.

поиск чертежей, процесс сборки, видео

Частая аренда землеройной техники – процедура затратная и не обеспечивает удобства владельцу участка. Другое дело – собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант – машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение – прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Подготовительный этап: где взять чертеж

Нужно подобрать конкретную, четкую и понятную схему для сбора своей землеройной машины. Сложностей с выбором быть не должно. Можно использовать:

  1. Уменьшенные в масштабе заводские схемы больших экскаваторов типа «Беларус».
  2. Готовые чертежи из Интернета, размещенные народными умельцами. Интересные рабочие варианты можно найти не только в рунете, но и на зарубежных ресурсах.

Подобрав оптимальный чертеж, нужно составить смету и примерно определиться с затратами на расходники и детали.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт – японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Техника в работе

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение – листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Которая может стать отличной игрушкой для развития механики у детей. Итак, будем изготавливать экскаватор из шприцов.

Нам понадобится:
– 5 шприцов на 20 кубов;
– 5 шприцов на 5 кубов;
– пластиковые хомуты;
– гайки, шайбы и болты диаметром 4 мм;
– деревянные линейки;
– рейка 30х10 см;
– система от капельницы.

Первым делом нужно сделать стрелу из рейки. Ниже представляем чертежи и разметку.


Из двух линеек необходимо сделать вторую половину стрелы.


Соединяем половины стрелы болтом, шайбами и гайкой.


Между линейками подкладываем отрезок рейки, чтобы придать стреле форму.

Разрезаем линейку вдоль и проделываем два отверстия по краям.


Между получившимися кусками также приклеиваем отрезок рейки.

Из рейки также изготавливаем башню экскаватора.


Две заготовки башни соединяем к стреле.

Доска толщиной 2 см будет служить станиной, поэтому вырезаем круглую заготовку, на которой будет крепиться стрела.


На круглой заготовке проделываем пазы по размеру заготовок башни. Башню также можно соединить при помощи железных уголков. Если сделали пропилы, то можно дополнительно приклеить башню горячим клеем.


Между двумя элементами башни приклеиваем кусок рейки, чтобы не зажать стрелу при затягивании.

Приклеиваем обрезки линейки для придания необходимой толщины.


Основание можно сделать из куска доски толщиной 3 см. На основании просверливаем отверстие и вставляем болт.


Перейдем к изготовлению ковша. Заготовки представлены на фотографии ниже.


Собираем ковш клеевым пистолетом.

В рейке стрелы проделываем паз, в котором можно будет закрепить маленький шприц. Фиксируем шприц пластиковым хомутом.


Стрелу соединяем с ковшом при помощи проволоки, которая должна соединить линейку ковша с хомутом.


Аналогичным образом соединяем остальные движущиеся места. По словам автора, места затягивания хомутами необходимо обмотать толстым слоем изоленты, чтобы не согнуть шприц. Также не следует затягивать хомуты слишком туго.


Нагрузку на шприц можно уменьшить, если прикрепить резинку для купюр.

Вы думаете, объектом хэндмэйда может стать только открытка на Новый год бабушке из Нового Уренгоя? Или самостоятельно сшитый заяц 2-х летней дочке вашего троюродного брата? А что, если мы скажем, что переделать можно все, ну разве что не жену, с которой прожито-пережито лет 20. Да, все, даже миниэкскаватор своими руками сегодня не проблема. Не верите? Читайте!

С чего начать?

Конечно, с визуализации. Дабы проблемы, связанные с дальнейшей эксплуатацией мини экскаватора, созданного своими руками, не закопали навсегда ваше время и труд, к его созданию вы должны подойти с четким осознанием, что и как делать. Ведь накупив уйму запчастей, потратив бессчетное количество времени и усилий, навряд ли кому-то захочется в конечно итоге осознать, что его “поделка” оказалась дороже, чем серийный экземпляр, но при этом менее эффективной.

После взвешивания всех “за” и “против”, первое, чем необходимо вооружиться, – это чертеж. Его можно или купить на иностранных сайтах, или подсмотреть на просторах рунета. Если вы займетесь поиском необходимой информации на зарубежных сайтах, помните, что, например, в американской системе измерения используются дюймы, а не метры. Не забудьте перевести одни величины в другие!

Источник фото: сайт

От общего к частному

Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.


Источник фото: сайт

Раз лошадка, два лошадка

Как быть с “лошадьми”? Вопрос резонный, и ответ на него кроется в тех целях и в той работе, которую вы будете осуществлять на мини экскаваторе, сделанном своими руками. От того, что именно вы будете копать, зависит расчет усилий на гидроцилиндрах подъема-опускания стрелы и поворота рукояти, затем определяется скорость движения звеньев и перемещения поршней в цилиндрах. Обычно мощности в 8-13 лошадей хватает с лихвой.

Поиск необходимого оборудования или запчастей стал еще проще – оставьте и Вам перезвонят.

Гидравлика. Наши умеют и это

На самом деле, американские коллеги по цеху предпочитают устанавливать гидравлику уже готовую. Вариант не самый дешевый, но требующий наименьших трудозатрат. Но наши люди легких путей не ищут! Вооружившись теоретическими знаниями, можно попробовать сделать гидравлику своими руками. Но предупреждаем: процесс этот достаточно сложный.

Итак, гидравлическая система полноценного экскаватора состоит из 4 секций (это минимум): поворотная платформа, ковш, стрела и рукоять. Что касается поворотной платформы, то от нее можно отказаться, так как сложные работы на самодельном мини экскаваторе, как правило, не выполняются. Устанавливаем 4 гидроцилиндра (этого вполне хватит, чтобы поворачивать и поднимать стрелу и рукоять, управлять ковшом). Гидроцилиндры от механизма подъема кабины МАЗ или КАМАЗ подойдут как нельзя лучше.


Источник фото: сайт

Рабочее оборудование: готовое или смастерить?

Самый простой вариант – установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант “попроще” – сделать стрелу из трубы квадратной формы своими руками.


Источник фото: сайт

Ковш: чем прочнее, тем лучше

Ковш – это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.


Источник фото: сайт


Источник фото: сайт А у кого-то уже “прорезались” зубки

Насос.

Можно так, а можно этак

При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый – более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.


Источник фото: сайт

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, – это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.


Источник фото: сайт


Источник фото: сайт

В деталях

Во все времена достаточно высокой популярностью пользовались инструменты и оборудование, которые сочетали в себе разные функциональные возможности. Подобная тенденция касается и техники, которую принято использовать на своем загородном участке. На рынке соответствующих товаров можно встретить мини-тракторы и мотоблоки. Каждая модель обладает различным навесным оборудованием. Все это позволяет выполнять коммунальные и сельскохозяйственные работы. Производители навесного оборудования упускают одну немаловажную операцию, которая время от времени требуется в процессе ведения домашнего хозяйства. Сюда можно отнести всевозможные земляные работы. На рынке довольно сложно найти дополнительное навесное оборудование для тракторов и мотоблоков, которое бы помогало в осуществлении земляных работ. Конечно же, вы можете приобрести мини-экскаватор, однако его стоимость может превышать 7 000 долларов. Изготовить мини-экскаватор своими руками достаточно просто, для этого будет необходимо только лишь запастись определенным набором инструментов и материалов. Для изготовления упомянутого оборудования на базе двигателя внутреннего сгорания или мотоблока необходимо будет запастись металлообрабатывающим оборудованием, сварочными и

Технология проведения работ

Если вам нужна траншея, например, для фундамента, то можно обойтись лопатой, однако проведение подобных работ предполагает трату большого количества времени, а вот с использованием экскаватора завершить такие манипуляции удастся всего лишь за 30 минут. Для того чтобы изготовить мини-экскаватор своими руками, нужно будет осуществить три этапа, в качестве первого из которых выступает подготовка, второй этап – это изготовление, а заключительная стадия будет предусматривать необходимость сборки.

Подготовительные работы

Первоначально нужно будет определиться, на базе чего и по какой технологии будет изготавливаться самодельный экскаватор. Если в наличии есть мини-трактор или мотоблок, то лучше всего произвести изготовление с креплением, поэтому придется руководствоваться методикой, которая используется для фиксации снегоуборочного оборудования. Если же в наличии имеется двигатель от старого автомобиля, то мини-экскаватор своими руками можно будет изготовить методом создания шасси трактора, приспособленного для проведения земляных работ.

Приступаем к изготовлению

В основу рамы ляжет швеллер, который обладает типоразмером 8 или 10. Элементы будут соединяться между собой методом сварки. К данной системе фиксируется балка от автомобильного прицепа или машины, бывшей в употреблении. При этом заготовку нужно будет лишить пружин и рессор. В качестве альтернативного решения выступает использование самодельной оси. Когда изготавливается мини-экскаватор своими руками, то ось устанавливается на колеса. На этом можно считать, что готово. Весь объем швеллера, учитывая манипулятор и кронштейны, потребует 12 метров материала.

Методика проведения работ

Если вами будет изготавливаться мини-экскаватор своими руками, чертежи данного оборудования вы с легкостью можете составить самостоятельно или позаимствовать из статьи. Манипулятор рекомендуется делать двухколенным, это позволит получить более простую конструкцию. Изготовление лучше всего вести из сваренных швеллеров, которые соединяются вместе. В итоге вы должны получить прямоугольный профиль, к которому фиксируются кронштейны, выполненные из металла. Их толщина должна составить 10 миллиметров. Среди остальных узлов конструкции можно выделить кронштейны, пальцы и механизмы движения. В ходе изготовления нужно будет использовать фрезерные, сверлильные и токарные инструменты. Вы можете изготовить некоторые части, например, ковш, самостоятельно или приобрести в готовом виде.

Снабжение экскаватора гидравлическим оборудованием

Если вы решили изготовить самодельный мини-экскаватор своими руками, то важно подумать над гидравлическим оборудованием, в этом вопросе перед мастером будет достаточно широкий выбор. Сердцем гидравлической системы выступает по типу НШ-10. Пользуются популярностью и разновидности НШ-32, а также НШ-150. Если речь идет о последней модели, то использовать ее рекомендуется исключительно в новом виде. Цилиндры для функционирования ковша и манипулятора могут быть бывшего употребления, превосходно подойдут гидроцилиндры для поднятия кабины, которые позаимствованы от КАМАЗа или МАЗа. Если вы изготавливаете самодельные мини-экскаваторы, то можно приобрести новые цилиндры, руководствуясь размерами 63 x 40 За единицу такого товара придется заплатить примерно 100 долларов. Для управления предпочтительнее использовать гидрораспределитель марки РГС 253-х или МРС 70. 4. У данных элементов должно быть три или четыре секции. Если не удастся найти данные дополнения, которые уже были в эксплуатации, то нужно будет подготовить 150 долларов на их приобретение.

Проведение монтажных работ

Сделать мини-экскаватор своими руками достаточно просто. На следующем этапе можно приступать к сборке конструкции на шасси. Через резиновую муфту или соединительный вал нужно подключить вал отбора мощности мотоблока, а также масляный насос гидравлической системы. Все гидравлическое оборудование должно быть соединено между собой с помощью резиновых рукавов внушительного давления. На заключительном этапе готовые изделия следует покрасить, чтобы исключить возникновение коррозии.

Изготовление дополнительных частей

Если вы решили изготовить прицепной мини-экскаватор своими руками, то отдельные части стрелы можно выполнить с использованием труб квадратного сечения со стороной в 80 миллиметров. Можно для этого использовать листовой металл, который должен иметь толщину в пределах от 6 до 8 миллиметров. Из него сначала выкраиваются заготовки, которые сгибаются, а после свариваются между собой. Если предполагается изготавливать ковш самостоятельно, то для него нужно использовать металл вышеупомянутой толщины. Для того чтобы усилить конструкцию, на нее предстоит наварить пояс в верхней части. Помимо прочего, должны быть укреплены продольные ребра. Для того чтобы обеспечить эффективную работу ковша, его нужно снабдить клыками, которые выполняются из качественной стали. В качестве второго варианта довольно часто используются пальцы, позаимствованные от тракторных гусениц.

Дайте ребенку эту игрушку и груду мелких камешков, а затем наблюдайте за многочасовой игрой по их перемещению. В этом экскаваторе используется часть таких же деталей, как в опубликованном ранее проекте подъемного крана (см. «Игрушка «Подъемный кран «»).

ОБЗОР ПРОЕКТА

  • Габаритные размеры с ковшом на уровне земли, мм: 487x152x164 (длина х ширина х высота)
  • Емкость ковша , см3: около 60
  • Вылет стрелы , мм: 432
  • Глубина копания , мм: 210
  • Мощность двигателя : детская сила

Мы начали с ковша, затем перешли к стреле

1. Из 19-миллиметрового материала выпилите дно А и заднюю стенку ковша В по указанным в «Списке материалов» размерам. Склейте обе детали так, чтобы направление волокон было одинаковым (рис. 1).

2. Сделайте две копии бокового шаблона ковша и отложите одну из них в сторону. Другую копию вырежьте по пунктирным линиям вокруг деталей А и В , а затем приклейте ее к сборке A/В . Выпилите внутреннюю часть ковша ленточной пилой (фото А).

СОВЕТ МАСТЕРА. Режем резьбовую шпильку — щелк, и готово!

Относительно тонкие резьбовые шпильки (МЗ-М5) можно быстро и аккуратно разрезать клещами для зачистки проводов. Вверните шпильку в отверстие соответствующего диаметра и отделите отрезок нужной длины. Затем выверните шпильку из отверстия, и инструмент выправит смятые витки резьбы. Такие клещи продаются в большинстве инструментальных магазинов по цене около $20.

Для этой операции установите полотно шириной 3 или 6 мм. Ведите пропил вплотную к линии контура, затем отшлифуйте до линии с помощью шлифовального барабана.

Совместите пунктирные линии шаблона с кромками ковша A/В. Выровнять боковые стенки С помогут резьбовые шпильки.

3. Выпилите заготовки для стенок ковша С и приклейте к одной из них оставшуюся копию бокового шаблона. Сложите заготовки вместе, выровняв кромки, и просверлите отверстия в местах, указанных на шаблоне. Прочтите «Совет мастера» и подготовьте два 70-миллиметровых отрезка резьбовой шпильки. Наверните на один конец каждого отрезка колпачковую гайку. Приклейте стенки к ковшу A/В и зафиксируйте струбцинами (фото В).

4. Сделайте две копии бокового шаблона стрелы и одну копию шаблона консоли. С помощью аэрозольного клея прикрепите шаблоны к заготовкам, затем выпилите и отшлифуйте консоль D и половинки стрелы Е по форме. Аэрозольным клеем прикрепите копию шаблона кабины к заготовке толщиной 38 мм и выпилите кабину F указанной формы. Просверлите отверстия по разметке на шаблоне, затем сделайте фаски на ребрах. Отшлифуйте детали наждачной бумагой № 150, затем вклейте деревянный колышек в отверстие одной из половинок стрелы (рис. 1). Примечание. Колышек можно приклеить к стреле с любой стороны.

5. Наклейте одну копию рычага консоли и две копии опор стрелы на заготовку толщиной 13 мм. Выпилите рычаг консоли G и опоры стрелы Н по контурам. Затем выпилите две тяги I в соответствии с шаблоном. Удалите бумажные шаблоны и отшлифуйте детали наждачной бумагой № 150. Подготовьте пять отрезков резьбовой шпильки для стрелы (рис. 1), затем отложите ковш А/В/С , детали стрелы D, Е, G, Н, I и кабину F в сторону.

Сосредоточимся на поворотной части

1. Выпилите по указанным размерам поворотную платформу J , противовес К и ходовой мостик L . Выпилите заготовку для кожуха двигателя М и приклейте к ней копию соответствующего шаблона. Просверлите отверстия в кожухе, противовесе и поворотной платформе (рис. 2), затем отфрезеруйте скругления на противовесе и кожухе. Вклейте выхлопную трубу в отверстие кожуха и отложите кожух в сторону.

2. Приклейте ходовой мостик L к поворотной платформе J , выровняв детали сверху и спереди (рис. 2). Затем приклейте опору стрелы Н к поворотной платформе (фото С). Когда клей высохнет, приклейте на место вторую опору (фото D ).

Точно расположите первую опору Н с помощью линейки. Приклейте деталь на место, выровняв ее узкий конец с торцом поворотной платформы J.

С помощью половинки стрелы Е и резьбовой шпильки приклейте на место вторую опору Н. Стрела должна двигаться при небольшом усилии.

3. Приклейте к поворотной платформе J противовес К вплотную к опорам стрелы Н , выровняв по центру. Чтобы отверстия противовеса и платформы получились соосными, вставьте в них длинный болт.

4. Соедините консоль D , половинки стрелы Е , рычаг консоли G и тяги I с помощью отрезков резьбовой шпильки и колпачковых гаек (рис. 1). Прикрепите эту сборку к опорам стрелы Н . Затем закрепите шурупами на поворотной платформе J кабину F , не приклеивая ее. Это позволит снять кабину для регулировки хода стрелы.

Изготовим массивное шасси

1. Выпилите шасси N указанных размеров. Разметьте сужения и центры отверстий на обеих сторонах (рис. 3а). Просверлите 10-миллиметровое отверстие с цековкой в центре (рис. 3). Затем опилите сужения и просверлите отверстия для осей (фото Е).

2. Приклейте две копии шаблона колесных проставок к 19-миллиметровой заготовке. Выпилите колесные проставки О по контуру и просверлите отверстия. Приклейте проставки к шасси N вровень с нижней стороной, выровняв посередине длины (рис. 3а).

Сделайте ровный ряд отверстий в шасси N, прижимая деталь к упору сверлильного столика. Просверлите до половины с одной стороны, переверните шасси и завершите операцию.

Выровняйте верхнюю сторону крыла Q с нижним краем фаски на поворотной опоре Р и совместите центральные метки.

3. Выпилите поворотную опору Р и сделайте фаски на верхних ребрах (рис. 2).

Приклейте деталь к шасси, выровняв по центру, и зафиксируйте струбцинами. Когда клей высохнет, просверлите через отверстие в шасси такое же отверстие в опоре.

4. Приклейте две копии шаблона крыла к 13-миллиметровой заготовке и выпилите крылья Q по форме и размерам. Приклейте крылья к шасси (рис. 3а, фото F ).

5. Если требуется, отшлифуйте колесные оси, чтобы они плотно входили в отверстия шасси N и колесных проставок О . Укоротите 22-миллиметровые оси на 3 мм (рис. 3). Убедитесь, что колеса и оси соответствуют друг другу, но пока не приклеивайте их на место.

Отделка и сборка

Чтобы устранить люфты, но обеспечить подвижность узлов, наверните самоконтрящуюся гайку на соединительный болт. Нейлоновая шайба уменьшает трение.

1. Перед тем как приступить к отделке, снимите колеса, оси и всю фурнитуру. Нанесите отделочное покрытие. (Мы два раза нанесли полиуретан методом распыления, слегка отшлифовав первый слой после просушки абразивной губкой № 320.) Когда покрытие высохнет, снова соберите стрелу А/В/С, D, Е, G, I , скрепляя детали с помощью резьбовых шпилек с колпачковыми гайками. Прикрепите стрелу и кабину к поворотной платформе H/J/K/L .

2. Наденьте на каждую ось колесо с шайбой и вклейте оси в отверстия шасси. Убедитесь, что клей не попал на колеса и они вращаются свободно (рис. 3). Когда клей высохнет, соедините болтом шасси и поворотную часть со стрелой (фото G ). Затем прикрепите на место кожух М (рис. 2).

3. После заправки «двигателя» печеньем и молоком, покажите ребенку новую игрушку и дайте ему возможность испытать ее и насладиться игрой.

Мини-экскаватор своими руками — поиск чертежей, процесс сборки, видео

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Содержание:

Блок: 1/5 | Кол-во символов: 448
Источник: https://TraktoraMira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Блок: 2/5 | Кол-во символов: 1467
Источник: https://TraktoraMira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

Как сделать стрелу с ковшом для экскаватора своими руками

Устройство стрелы с ковшом

  Как сделать стрелу с ковшом для экскаватора своими руками. Самодельные прицепные мини экскаваторы. Устройство стрелы и ковша: чертеж конструкци…

Чертеж стрелы и ковша мини экскаватора

  • Блок: 2/16 | Кол-во символов: 277
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Подготовительный этап работ

    Сначала нужно определиться, какой именно экскаватор вам нужен. Малогабаритная землеройная техника бывает двух видов: самоходная или прицепная. В первом случае, вам понадобится двигатель, чтобы экскаватор мог самостоятельно передвигаться. Во втором случае, техника может крепиться к трактору или другому тягачу. Стоит отметить, что навесные модели гораздо проще сделать своими руками, чем самоходные.

    Любые работы по созданию техники начинаются с чертежей. Это поможет лучше рассчитать тяговое усилие, определится с количеством материала, и продумать внешний вид экскаватора. Чертежи можно заготовить самостоятельно, или воспользоваться готовыми эскизами в интернете.

    Блок: 2/5 | Кол-во символов: 696
    Источник: http://mastertraktor.ru/dorozhnaya-texnika/mini-ekskavator-svoimi-rukami.html

    От общего к частному

    Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.

    Блок: 3/9 | Кол-во символов: 755
    Источник: https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

    Из какого материала лучше изготовить стрелу для самодельного мини экскаватора

    Стрела экскаватора из квадратной трубы

      Рама и стрела этого самодельного прицепного мини экскаватора изготавливается из квадратной трубы соответствующего профиля — это самый оптимальн…

    Самодельный прицепной миниэкскаватор

  • Блок: 3/16 | Кол-во символов: 307
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Конструктивные решения

    Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

    1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
    2. ДВС для приведения в действие гидравлики.
    3. Опорно-поворотная часть.
    4. Гидравлика.
    5. Ковш.
    6. Стрела.

    Выбор ковша для экскаватора

    Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

    Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

    Узлы мини-экскаватора

    Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

    Система гидравлики

    В заводских экскаваторах гидросистему составляют 4 части:

    • опорно-поворотная часть;
    • стрела;
    • ковш;
    • система управления.

    При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

    Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

    При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

    Техника в работе

    Как сделать ковш

    Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

    Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

    Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

    Блок: 4/5 | Кол-во символов: 2883
    Источник: https://TraktoraMira. ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

    Вариант компоновки самодельного прицепного экскаватора

    Внешний вид конструкции экскаватора

      Пример компоновки прицепного мини экскаватора, сделанного своими руками. Внешний вид самодельного одноковшового. Несамоходные транспортируемые …

    Прицепной мини экскаватор своими руками

  • Блок: 4/16 | Кол-во символов: 284
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    В заключение

    Чтобы сделать мини экскаватор, придется приложить немалые усилия. Не имея некоторых навыков и знаний, лучше не пытаться с нуля собирать сложную машину. В таком случае лучше найти готовые узлы и собрать их на прицепе Т40.

    При наличии хорошей технической — теоретической и практической — подготовки и специальных навыков достаточно выбрать хороший чертеж, найти нужные детали и материалы и браться за изготовление своей универсальной землеройной техники. Понадобятся собственные умения сварщика, слесаря, токаря и еще ряда специалистов. Если таких навыков нет, лучше поискать помощников среди знакомых.

    В сети представлено множество видео с полным изложением процесса сборки самодельного мини экскаватора и результата работы. Приступая к выполнению аналогичной задачи, ознакомьтесь с как можно большим количеством подобных материалов и выберите или создайте на их основе свою инструкцию.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Блок: 5/5 | Кол-во символов: 975
    Источник: https://TraktoraMira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html

    Внешний вид и устройство самодельного ковша для прицепного мини экскаватора

    для прицепного мини экскаватора

      Устройство самодельного ковша для одноковшового прицепного мини экскаватора. Для тех, кто решил сделать своими руками одноковшовый прицепной ми…

    Ковш для экскаватора своими руками

  • Блок: 5/16 | Кол-во символов: 296
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Рабочее оборудование: готовое или смастерить?

    Самый простой вариант — установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант «попроще» — сделать стрелу из трубы квадратной формы своими руками.

    Блок: 6/9 | Кол-во символов: 420
    Источник: https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

    Внешний вид крепления ковша экскаватора изготовленного своими руками

    Устройство крепления

      Внешний вид крепления ковша самодельного прицепного одноковшового мини экскаватора изготовленного своими руками. Как сделать своими руками ковш…

    Устройство крепления самодельного ковша

  • Блок: 6/16 | Кол-во символов: 283
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Ковш: чем прочнее, тем лучше

    Ковш — это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.

    Блок: 7/9 | Кол-во символов: 723
    Источник: https://exkavator. ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

    Как сделать ковш для мини эскаватора

    для мини экскаватора

      Одноковшовые экскаваторы. В 1980 г. производство экскаваторов достигло 42 тыс. шт., из них свыше 80% составили одноковшовые универсальные строи…

    Привод ковша с гидроцилиндрами своими руками

  • Блок: 7/16 | Кол-во символов: 256
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Насос. Можно так, а можно этак

    При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый — более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.

    Блок: 8/9 | Кол-во символов: 464
    Источник: https://exkavator. ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

    Самодельные мини экскаваторы: навесное для трактора — ковш манипулятор

    Ковш-манипулятор

      Вот такой самодельный ковш манипулятор с органами управления работает от насоса НШ-10. Можно использовать на любом самодельном тракторе как нав…

    Ковш манипулятор для экскаватора

  • Блок: 8/16 | Кол-во символов: 274
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Докопаться до философского зерна

    Как будет копать ваш мини экскаватор, сделанный своими руками, — это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

    В деталях

    Будущее!

    Блок: 9/9 | Кол-во символов: 480
    Источник: https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html

    Как сделать гусеницы для экскаватора своими руками

    Простая конструкция гусениц

      Для самодельного мини экскаватора, который не будет использоваться в слишком тяжелых и экстремальных условиях можно использовать вот такую, оче…

    Простая конструкция гусениц для экскаватора

  • Блок: 9/16 | Кол-во символов: 276
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Миниэкскаватор своими руками: самодельные гусеницы и ходовая часть

    Ходовая часть, гусеницы

      Ходовая часть для самодельного экскаватора. Если Вы решили сделать мини экскаватор своими руками особое внимание следует обратить на траки (гус…

    Ходовая часть самодельного миниэкскаватора

  • Блок: 10/16 | Кол-во символов: 287
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Инструкции по сборке самодельного миниэкскаватора

    Привод самодельного экскаватора

      Самодельный миниэкскаватор был собран своими руками из подручных средств и деталей отечественного автопрома, которые свободно можно купить в ав…

    Гусеничный миниэкскаватор своими руками

  • Блок: 11/16 | Кол-во символов: 275
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Компоновка самодельного многоковшового мини экскаватора непрерывного действия

    Рабочий орган: замкнутая цепь с ковшами или режуще-дробящей кромкой

      Рабочее оборудование любого траншейного экскаватора располагается сзади по ходу машины. Это ковши или скребки, опорная рама с гусеничным или пн…

    Самодельный траншейный цепной экскаватор

  • Блок: 12/16 | Кол-во символов: 340
    Источник: http://minitraktor. poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Устройство и принцип работы стрелы самодельного экскаватора

    Описание устройства

      Две основные схемы, применяемые при изготовлении самодельных землеройных машин, навесная экскаваторная установка на минитрактор и автономный са…

    Колесный экскаватор своими руками

  • Блок: 13/16 | Кол-во символов: 267
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Пошаговая инструкция как сделать экскаватор своими руками

    Инструкция по сборке мини экскаватора

      Небольшой экскаватор — это мечта любого фермера, ведь с помощью его вы сможете легко выкопать яму под фундамент или траншею для трубопровода. И…

    Самодельный мини экскаватор на колесах

  • Блок: 14/16 | Кол-во символов: 288
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Мини экскаватор своими руками: инструкция по сборке

    Сборка самодельного экскаватора

      Гусеничный мини экскаватор своими руками. В качестве силового агрегата для самодельного мини экскаватора на гусеницах можно использовать любой …

    Двигатель для самодельного мини экскаватора

  • Блок: 15/16 | Кол-во символов: 281
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Как сделать мини экскаватор с баровым грунторезом

    Рабочий орган: баровый грунторез

      Баровые грунторезные машины применяют для нарезки щелей в мерзлых и твердых грунтах при рытье траншей и котлованов; нарезки узких траншей (при …

    Чертеж самодельного эскаватора с БАР

  • Блок: 16/16 | Кол-во символов: 269
    Источник: http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36

    Кол-во блоков: 31 | Общее кол-во символов: 17335
    Количество использованных доноров: 4
    Информация по каждому донору:
    1. https://TraktoraMira.ru/stroitelnaya-tehnika/ekskavatory/mini-ekskavator-svoimi-rukami.html: использовано 4 блоков из 5, кол-во символов 5773 (33%)
    2. http://mastertraktor. ru/dorozhnaya-texnika/mini-ekskavator-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 2094 (12%)
    3. https://exkavator.ru/main/news/inf_news/123745_mini-ekskavator_svoimi_rukami_davim_na_gaz_sobstvennih_vozmognostey.html: использовано 8 блоков из 9, кол-во символов 5208 (30%)
    4. http://minitraktor.poprostomu.com/photo/samodelnye_miniehkskavatory/36: использовано 15 блоков из 16, кол-во символов 4260 (25%)

    Мини-экскаватор Kubota U55 векторный рисунок

    Все чертежи автомобилей выполнены в масштабе 1:25; большинство чертежей самолетов выполнено в масштабе 1:72, 1: 100, 1: 250 и 1: 500; остальные рисунки имеют разный масштаб: это всегда указано на рисунке в левом нижнем углу.

    Файлы Illustrator создаются с помощью Adobe Illustrator CS3, CS4, CS5, CS6 и CC; если вы работаете в более ранней или более старой версии Illustrator, я могу экспортировать файл как устаревший формат для вас.

    Размеры на векторных рисунках автомобиля указаны в единицах СИ, а значит, в миллиметрах.

    Чертежи мини-экскаватора Kubota U55
    Шаблоны мини-экскаватора Kubota U55
    Чертежи САПР мини-экскаватора Kubota U55
    Чертежи мини-экскаватора Kubota U55
    Чертежи мини-экскаватора Kubota U55
    Чертежи мини-экскаватора Kubota U55 Виниловые чертежи мини-экскаватора Kubota
    Виниловые чертежи мини-экскаватора Kubota
    Шаблон мини-экскаватора Kubota
    клип арт
    мини-экскаватор Kubota U55 виниловая графика
    мини-экскаватор Kubota U55 фольга шаблон

    Kubota U55 Мини экскаватор bestickering
    Kubota U55 Мини экскаватор belettering
    Kubota U55 Мини экскаватор autobelettering
    Kubota U55 Мини экскаватор fahrzeugbeschriftung
    Kubota U55 Мини экскаватор autobeschriftung
    Kubota U55 Мини экскаватор werbegrafik
    Kubota U55 Мини экскаватор werbebeschriftung
    Kubota U55 Мини экскаватор fahrzeugwerbung
    Kubota U55 Мини-экскаватор marquages ​​publicitaires

    Kubota U55 Mini Excavator Enseigne Vehicle
    Kubota U55 Mini Excavator Marquages ​​Vehicules
    Kubota U55 Mini Excavator enseignes
    Kubota U55 Mini Excavator autocollant
    Kubota U55 Mini Excavator création publicitaire 9000çavota
    Kubota U55 Mini Excavator 955000 Mini Excavica 955000 Kubota U55 Визуальная мини-экскаватор Kubota U55 Mini Excavo rótulos
    Kubota U55 Mini Excavator Personalização de Frotas

    Мини-экскаватор Kubota U55, персонализированный
    Мини-экскаватор Kubota U55 envelopamento de veículos
    Мини-экскаватор Kubota U55, серия
    Мини-экскаватор Kubota U55, серия
    Мини-экскаватор Kubota U55, серия
    Мини-экскаватор Kubota U55, мини-экскаватор Kubota 955, мини-экскаватор Kubota 955, мини-экскаватор, 9000, мини-экскаватор, 9000, мини-экскаватор, 9000, 9000, мини-экскаватор, 9000, мини-экскаватор, 9000, мини-экскаватор, 9000, 9000 autoadhesiva
    Мини-экскаватор Kubota U55 билдекор
    Мини-экскаватор Kubota U55 билрекламе
    Мини-экскаватор Kubota U55 билрекламер

    Описание мини-экскаватора Kubota U55
    Краткое описание мини-экскаватора Kubota U55
    Элементы мини-экскаватора Kubota U55
    Мини-экскаватор Kubota U55 vecteezy
    Мини-экскаватор Kubota U55 mr клипарт
    Мини-экскаватор Kubota U55 Art
    Мини-экскаватор Kubota U55 арт
    Мини-экскаватор Kubota U55 арт.

    Портативная обратная лопата, гусеничная экскаватор, экскаватор, садовый экскаватор, Build You – Магазин лучших планов DIY

    Создайте свой собственный план портативной экскаватора-экскаватора DIY гусеничный экскаватор-экскаватор Садовый экскаватор

    Вы можете прикрепить ковш, как показано, или установить более традиционную конфигурацию.

    Портативный экскаватор-погрузчик – это небольшой автономный полностью функциональный экскаватор-погрузчик. Он предназначен для легкого рытья траншей и ям, а также для легкого выкорчевывания небольших кустарников и деревьев. Это будет ценным активом для любого ландшафтного дизайнера, сантехника, электрика или домовладельца.

    Несмотря на то, что он достаточно мощный для своего размера, пожалуйста, не пытайтесь использовать эту машину сверх ее предполагаемой мощности. Если вы чувствуете, как машина опрокидывается или поднимается, переверните ручки и подумайте о своих действиях. Ваша безопасность – это первая забота. Может быть полезным дополнением аварийный выключатель в стиле отрывного шнура.

    Я провел бесчисленные часы, изучая эти материалы. Я постарался включить всю необходимую информацию и даже проконсультировался с объективной стороной, чтобы измерить и сравнить его находки с моими планами.

    Внутри вы найдете краткие подсказки по многим областям, где можно сэкономить деньги. Вы также найдете области, в которых замена не вызывает сильного стресса. Это для вашей безопасности. Замена или переделка приветствуются, чтобы сэкономить деньги, если не ставится под угрозу безопасность.Единственная область, в которой я не могу вам помочь, – это гидравлика. Если у вас нет доступа к гидравлическому «костяному двору», на гидравлику будет приходиться более половины стоимости проекта. Однако вы можете обнаружить, что осторожное копание на свалках и даже на собственном заднем дворе может сэкономить вам сотни на остальных предметах.

    Все планы разработаны Беном Стоуном. Бен – инженер на пенсии из Канады. Бен также сам рисует их, используя последнюю версию программного обеспечения AutoCAD для обеспечения точности. Он изучал инженерное дело еще в начале 1980-х годов.Проработав более 30 лет в строительной отрасли, он увлекся созданием классных предметов вокруг своей фермы и коттеджа. Это отличные проекты своими руками. Приложив немного навыков, каждый может сделать это сам. Бен всегда на связи, если у вас возникнут какие-либо вопросы при создании одного из его проектов. Он все время добавляет новые планы.

    Силовая броня экскаватора | Фоллаут Вики

    Силовая броня Excavator , также известная как EXC-17 Excavator suit , [1] – это набор силовой брони в Fallout 76 .

    Фон

    Экскаваторный костюм EXC-17 был разработан компанией Garrahan Mining Co. [1] Хотя это так и не было достигнуто в полном объеме коммерческим производством, устройство получило известность во время рекламной кампании, в которой оно было продано как будущее горнодобывающей промышленности Аппалачей, обращаясь к командам по борьбе с автоматизацией горнодобывающих компаний и другим потенциальным клиентам. [2] К апрелю 2077 года, через два месяца после первоначального испытания, третья силовая броня класса «Экскаватор» уже сошла с конвейера Гаррахана. [1]

    Созданный в рамках проекта экскаватора EX-17, разработку брони возглавил Гарольд Фрост, военнослужащий Исследовательского корпуса армии США, нанятый в компанию Вивиан Гаррахан в начале 2075 года. прогресс, убедив Фроста в том, что он потенциально может создать прототип в течение нескольких месяцев. [3]

    Вскоре у костюма возникли проблемы с долговечностью: узлы рукавов подвергались дополнительным нагрузкам при разработке коренных пород, что приводило к трещинам от микронапряжений и срезанию узлов зубчатых колес.К сентябрю 2075 года исследовательская группа решила использовать черный титан в качестве альтернативного материала, поскольку он является прочной рудой, произрастающей в Аппалачах, и обладает необходимой прочностью на разрыв, чтобы компоненты руки не повредились. Хотя силовая броня Т-45 была слишком дорогой из-за дороговизны процесса добычи, она считалась приемлемым выбором для корпоративной конструкции. [4]

    Хотя использование титана решило проблемы с долговечностью, из-за большого веса костюма потребовался более эффективный реактор.Команда продолжала экспериментировать с новыми решениями вплоть до мая 2076 года, но спецификации на перепрофилированный реактор Т-45 уже не соответствовали требованиям, что вызывало проблемы с перегревом и стабильностью.

    В конечном итоге компания остановилась на разработке ультрацитового реактора, имеющего необходимую выходную мощность и радиационную сигнатуру для этого проекта. В обмен на использование запатентованной руды компания Garrahan Mining Co. должна была взять на себя десятилетние обязательства перед Atomic Mining Services. После дальнейших экспериментов и почти полного расплавления, команде удалось снабдить броню рудой. [6] Под давлением раскрытия AMS компании Watoga и Hornwright Industrial Mining о запуске линии промышленных роботов Auto-Miner исследовательская группа была вынуждена работать круглосуточно в течение почти месяца. К февралю 2077 года команда смогла завершить проект и представить прессе костюм на три месяца раньше запланированного срока. [7]

    К 3 апреля три полных экскаватора были введены в строй, и эта модель доказала, что это надежный инструмент. Единственный костюм, которым управлял Брайс Гаррахан, смог побить рекорд компании по количеству добытой руды за один день, и все это без проблем с обслуживанием.К большому удивлению исследовательской группы, Вивиан бросила вызов автоматическим горнякам Hornwright Mining в соревновании по добыче руды «человек против машины» с помощью костюмов. [8] Задача заключалась в рассчитанном риске, направленном на повышение авторитета компании и проекта при обеспечении прибыльных контрактов во все более ориентированной на автоматизацию Аппалачах. Вивиан была убеждена, что костюмы Excavator отличались революционными датчиками минералов и «человеческим стремлением к победе», несмотря на неуверенность большинства в компании. [9] [10]

    Мероприятие началось 18 октября и продлится следующие 24 часа. [11] Из-за вмешательства вице-президента Хорнрайта, Dutch Wharton, [9] Auto-Miners выиграли с перевесом 1,85 тонны (меньше, чем один грузовик) и были объявлены победителями в СМИ. Хорнрайт воспользовался этой незначительной победой и назвал ее примером превосходства машины над человеком. [12]

    Горнодобывающие компании Hornwright Industry быстро стали популярными в Аппалачах как «разговоры о регионе».Между тем, цена акций Гаррахана резко упала, что сделало возможным враждебное поглощение Хорнрайтом. Хотя Пенелопа Хорнрайт считала броню экскаватора «черным титановым гробом», компания планировала применить технологию обнаружения минералов в костюме на своих собственных авто-горняках. [9] [13]

    Великая война положила конец амбициям компании, оставив силовую броню экскаватора для восстановления различным фракциям пустошей, [9] , а именно отряд «Огнедышащих» ответчиков [14] и Жители Убежища Убежища 76.

    Дизайн

    Под руководством члена команды разработчиков Т-45, Гарольда Фроста, [4] Экскаваторная броня заимствовала элементы силовой брони Т-45, такие как перепрофилирование реактора модели. Детали костюма были отлиты из черного титана для увеличения прочности, так как дополнительное наказание, которое получали единицы рук, когда добыча коренной породы приводила к повреждению костюма. Увеличенный вес из-за титана вызвал перегрев и проблемы со стабильностью реактора Т-45 костюма. Для разработки более эффективного источника энергии с Atomic Mining Services был заключен контракт на получение их запатентованной ультрацитовой руды для использования в реакторе на основе ультрацита. [6]

    Технология силовой брони экскаватора увеличивала добычу, [15] , в то время как шлем обеспечивал защиту от опасных условий добычи. [16] Шлем был также усилен запатентованной Гарраханом технологией «Обнюхивание руды», используемой в датчиках шлема. Протоколы калибровки датчиков тщательно охранялись частной информацией и требовали интерфейса регистрации с мэйнфреймом Гаррахана в их штаб-квартире. [1]

    Характеристики

    Силовая броня экскаватора имеет хорошую радиационную стойкость.У него самые низкие сопротивление урону и энергии среди всех моделей силовой брони на том же уровне, но ношение полного комплекта силовой брони Экскаватора увеличивает переносимый вес на 100. Ношение частичного комплекта не дает бонуса переноски. Если деталь полностью изнашивается, ее снимают с шасси, снимая бонус к переносу.

    Регистрация шлема необходима для выполнения квеста «Чудеса шахтера», но не влияет на использование силовой брони или ее особого свойства: если надет торс брони экскаватора, добыча будет производить в четыре раза больше руды.Бонус применяется к добыче и не влияет на количество раз, когда жила может быть добыта, фактически в четыре раза увеличивая добычу почти по всем направлениям.

    Бонус туловища действует на рудные жилы, перечисленные справа. Рудные месторождения не затронуты.

    Детали брони

    * Суммарное сопротивление урону дано только для брони, шасси для силовой брони добавляет 60/60/60

    Ремесло

    Помимо сырья, для создания сегментов силовой брони требуется шасси силовой брони, прикрепленное к станции силовой брони.Планы изготовления каждой детали автоматически изучаются во время Чудес шахтера.

    Имя Черный Титан Шестерня Стекло Ядерный материал Масло Резина Винт Весна Сталь
    Экскаваторная каска 9 16 18 14 24
    Торс экскаватора 9 14 9 18 14 24
    Экскаватор левый рычаг 9 14 13 14 24
    Экскаватор правый рычаг 9 14 13 14 24
    Левая нога экскаватора 9 13 14 14 24
    Правая нога экскаватора 9 13 14 14 24
    Итого 54 42 16 9 52 36 84 28 144
    Имя Черный Титан Шестерня Стекло Ядерный материал Масло Резина Винт Весна Сталь
    Экскаваторная каска 7 14 15 12 20
    Торс экскаватора 7 12 7 15 12 20
    Экскаватор левый рычаг 7 12 11 12 20
    Экскаватор правый рычаг 7 12 11 12 20
    Левая нога экскаватора 7 11 12 12 20
    Правая нога экскаватора 7 11 12 12 20
    Итого 42 36 14 7 44 30 72 24 120
    Имя Черный Титан Шестерня Стекло Ядерный материал Масло Резина Винт Весна Сталь
    Экскаваторная каска 6 12 13 10 17
    Торс экскаватора 6 10 6 13 10 17
    Экскаватор левый рычаг 6 10 9 10 17
    Экскаватор правый рычаг 6 10 9 10 17
    Левая нога экскаватора 6 9 10 10 17
    Правая нога экскаватора 6 9 10 10 17
    Итого 36 30 12 6 36 26 60 20 102

    Ремонт

    Имя Черный Титан Шестерня Стекло Ядерный материал Масло Резина Винт Весна Сталь
    Экскаваторная каска?????
    Торс экскаватора 4 6 4 7 6 9
    Экскаватор левый рычаг?????
    Экскаватор правый рычаг?????
    Левая нога экскаватора?????
    Правая нога экскаватора?????
    Итого?????????
    Имя Черный Титан Шестерня Стекло Ядерный материал Масло Резина Винт Весна Сталь
    Экскаваторная каска?????
    Торс экскаватора 3 5 3 5 5 7
    Экскаватор левый рычаг 3 5 5 5 7
    Экскаватор правый рычаг 3 5 5 5 7
    Левая нога экскаватора 3 5 5 5 7
    Правая нога экскаватора 3 5 5 5 7
    Итого 18 15 5 3 20 11 30 10 42
    Имя Черный Титан Шестерня Стекло Ядерный материал Масло Резина Винт Весна Сталь
    Экскаваторная каска 2 3 4 3 5
    Торс экскаватора 2 3 2 4 3 5
    Экскаватор левый рычаг 2 3 3 3 5
    Экскаватор правый рычаг 2 3 3 3 5
    Левая нога экскаватора 2 3 3 3 5
    Правая нога экскаватора 2 3 3 3 5
    Итого 12 9 3 2 12 8 18 6 30

    Модификации

    Шлем

    Фара
    Название Эффект Описание Долговечность Вес Значение Ресурсы Требования Форма ID белый 9020cavator белый налобный фонарь. Фара штатная. Алюминий x1 Известный по умолчанию 00338599

    Рукоятки

    Торс

    Ноги

    Внешний вид

    Филиалы

    Банкноты

    Предположительно, Гаррахан Майнинг изготовил пять костюмов, но ни одного найти не удалось.

    Ошибки

    Галерея

    Список литературы

    1. 1.0 1.1 1,2 1,3 Терминальные входы в штаб-квартиру Garrahan Mining; Терминал руководителя проекта, Регистрация раскопок
    2. ↑ Загрузочные экраны Fallout 76: «Силовая броня класса« Экскаватор », разработанная компанией Garrahan Mining Co., так и не была полностью произведена, несмотря на то, что в Аппалачах ее активно рекламировали как будущее горнодобывающей промышленности».
    3. ↑ Терминальные входы в штаб-квартиру Гарраханского горнодобывающего предприятия; Терминал руководителя проекта, GMC06122075-HF
    4. 4.0 4,1 Терминалы в штаб-квартире Гаррахан Майнинг; Терминал руководителя проекта, GMC09222075-HF
    5. 6,0 6,1 Терминалы в штаб-квартире Гаррахан Майнинг; Терминал руководителя проекта, GMC12242076-HF
    6. ↑ Терминальные входы в штаб-квартиру Гарраханского горнодобывающего предприятия; Терминал руководителя проекта, GMC02032077-HF
    7. ↑ Терминальные входы в штаб-квартиру Гарраханского горнодобывающего предприятия; Терминал руководителя проекта, GMC04302077-HF
    8. 9,0 9.1 9,2 9,3 «Экскаваторный костюм» – Заключительные этапы
    9. ↑ Терминальные входы в штаб-квартиру Гарраханского горнодобывающего предприятия; Терминал Вивиан Гаррахан, личный дневник – запись 02
    10. ↑ Чарльстон Геральд – Человек против машины
    11. ↑ Charleston Herald – Хорнрайт побеждает!
    12. ↑ Терминалы промышленной штаб-квартиры Хорнрайта; Лабораторный терминал Пенни Хорнрайт, Журнал заметок 6.10.77
    13. ↑ Терминалы пожарной охраны Чарльстона; Главный терминал Fire Breathers, Excavator Armor
    14. ↑ Описание инвентаря: «Повышенная добыча при использовании тандема левой и правой руки.«
    15. ↑ Описание инвентаря: «Предотвращает повреждения и болезни от опасностей, передающихся по воздуху и через воду».

    Как построить подземный бункер за 9 шагов

    Персонализированные подземные бункеры стали популярными во время холодной войны, когда угроза ядерной войны была неминуемой. К счастью для всех нас, ядерный армагедон не состоялся.
    Однако нынешняя пандемия привела к росту интереса к подземным убежищам.

    Хотя вы можете купить готовый подземный бункер, он стоит дорого и может не удовлетворить все ваши потребности. Если вы хотите защитить себя и своих близких от бедствия, выполните следующие действия, чтобы построить подземный бункер, или перейдите к полной версии инфографики ниже.

    1. Получить разрешение

    Самое главное, что нужно сделать, – это получить соответствующие разрешения. Разрешения используются для обеспечения безопасности вас и всех вокруг вас во время проекта. Отказ от получения или соблюдения разрешения может быть дорогостоящим, а иногда и опасным, если вы не будете осторожны.

    Вы не хотите начинать рыть и строить подземный бункер только для того, чтобы вас остановили и заставили заплатить огромный штраф. В некоторых случаях вам придется удалить или отменить любой проект, который вы намеревались сделать.

    Чтобы получить соответствующие разрешения, вам необходимо обратиться в местный строительный департамент или к строительному чиновнику. Вам нужно будет показать им планы того, что вы собираетесь делать, поэтому убедитесь, что у вас есть план (подробнее об этом позже) и карта, показывающая, где вы собираетесь работать.

    Разрешения могут отличаться в зависимости от того, где вы живете; Например, если вы строите бункер в Сан-Диего, штат Калифорния, вам потребуются следующие разрешения:

    • Разрешение на оценку: оценка требуется, когда проект может изменить топографию собственности из-за раскопок или насыпей. Предварительная оценка необходима, чтобы убедиться, что вы не строите дома на экологически уязвимых землях, и чтобы оценить осуществимость проекта, который вы проводите.
    • Разрешение на строительство: это необходимо для обеспечения соответствия строительного проекта местным, государственным и федеральным законам.
    • Дискреционное разрешение: Когда проект имеет возможность воздействия на окружающую территорию из-за предлагаемого использования, местоположения или конструктивных особенностей, требуется дискреционное разрешение.
    • Разрешение на водопровод: если вы добавляете водопровод для подземного бункера (подробнее об этом позже), необходимо разрешение на водопровод.
    • Разрешение на электрооборудование: если вы собираетесь установить какую-либо электрическую проводку или оборудование, вам потребуется разрешение на электричество, чтобы убедиться, что все подключено правильно и безопасно.

    Однако, независимо от того, где вы находитесь, вам необходимо позвонить по номеру 811, прежде чем копать, чтобы случайно не сломать подземный коммуникационный трубопровод. Это может быть дорогостоящим и опасным для вашего здоровья. Это займет несколько дней, но локатор сможет определить местонахождение любых подземных коммуникаций.

    2. Выберите местоположение

    После того, как у вас есть разрешения, следующее, что вам нужно сделать, это подумать о местонахождении вашего бункера. Это должно быть место, где вы будете в безопасности и в секрете, если секретность является важным фактором.

    Избегайте любого места, расположенного рядом с большими водоемами, поскольку они более подвержены затоплению, которое может повредить конструктивную целостность вашего бункера. Точно так же избегайте любых легковоспламеняющихся мест.

    Старайтесь не копать в местах, окруженных деревьями и растительностью. Выкапывание траншеи возле деревьев означает, что вам придется иметь дело со сложной паутиной корней, которую будет трудно прорезать. Не только это, но и прорыв этих корней может нанести ущерб местной географии.

    Точно так же вам не нужно копаться в любых коммуникациях.Если вы звонили по номеру 811, вы уже точно знаете, где находятся коммунальные службы. Избегайте копания сверху или с 18-24 ″ со всех сторон от инженерной линии. Если вы не можете избежать их, возможно, вам придется пересмотреть, где именно вы строите свой бункер.

    3. Разработка чертежа

    Так же, как когда вы строите дом, вы сначала должны разработать план вашего подземного бункера. Однако, в отличие от дома, вы строите не для роскоши, а для безопасности.

    После того, как вы выбрали место для строительства бункера, измерьте площадь, на которой вам нужно работать (вдали от коммуникаций, деревьев и водоемов). Оттуда вы получите представление о том, как можно разработать свой план.

    Там не будет много места, но это не значит, что вы не сможете заставить его работать. Вы хотите, чтобы у вас было достаточно места, чтобы вам не приходилось обнимать колени везде, но вы не хотите тратить его зря.

    Думайте об этом как о небольшом доме и используйте те же советы, чтобы максимально увеличить пространство.Например:

    1. Объединение пространств с использованием открытого плана
    2. Используйте вертикальное пространство для повышения эффективности хранения.
    3. Установите настенную мебель , например, письменный стол или стол, чтобы сэкономить место.

    Что бы вы ни решили сделать, обязательно продумайте эффективность и комфорт. Возможно, вы строите бункер из соображений безопасности, но это не значит, что вы должны вызывать клаустрофобию.

    Чтобы избежать клаустрофобии в максимально возможной степени при использовании ограниченного пространства, которое у вас есть, FEMA рекомендует от 5 до 10 квадратных футов на человека для убежищ от торнадо или урагана.Помня об этом, постарайтесь выделить столько личного пространства на человека.

    4. Выберите правильный строительный материал для бункера

    Убедитесь, что бункер сделан из прочного материала, который не рассыпается под грязью. Не все строительные материалы одинаковы, особенно когда речь идет о строительстве чего-либо под землей. Самые распространенные строительные материалы:

    1. Металлическое покрытие – Металлическое покрытие прочное и водостойкое, но также может быть дорогостоящим, особенно если потребуется дополнительная изоляция.
    2. Кирпичи – Кирпичи – это прочные и относительно доступные строительные материалы, которые также являются отличными изоляторами и невероятно устойчивы к атмосферным воздействиям. Они также могут добавить стиля и цвета в унылую ситуацию.
    3. Бетон – Железобетон выдерживает высокие нагрузки и относительно дешев. Самовосстанавливающийся бетон – это современный строительный материал, который снижает требования к техническому обслуживанию и имеет срок службы около 200 лет.

    Не используйте древесину, так как она очень подвержена выветриванию, гниению и может стать уязвимой для заражения.Вы можете отделать бункер деревом изнутри, но следите за тем, чтобы он оставался чистым.

    Бункеры для морских контейнеров могут быть просторными и экономичными. Однако вы не сможете так сильно настраивать свой макет. Транспортные контейнеры также должны быть усилены, поскольку грузовые контейнеры не построены для захоронения.

    Когда у вас есть материалы для бункера, следующий шаг – выяснить, как копать землю.

    5. Выберите подходящую экскаваторную технику

    Если у вас нет всего времени на свете, лопаты недостаточно для выполнения поставленной задачи.Вам необходимо землеройное оборудование, которое может быстро копать в труднодоступных или ограниченных пространствах. Поскольку вы стремитесь к точности и скорости работы при копании, вам понадобится траншеекопатель и экскаватор.

    Траншеекопатель можно использовать в пяти основных целях: для резки тротуара, создания дренажа, копания лопатой, рытья под коммуникациями и обрезки корней. При рытье бункера траншеекопатель может помочь, обозначив область, где вы хотите разместить бункер.

    Экскаваторы

    – это универсальные землеройные машины, которые используются для чего угодно – от рытья траншеи до горных работ.Поскольку доступны разные типы экскаваторов, вы сможете эффективно выкопать яму для своего бункера с помощью одного из них.

    Вы начнете с измерения и установки периметра раскопа. Затем используйте траншеекопатель, чтобы обвести контур. После этого вы можете использовать экскаватор, чтобы начать выкопать оставшуюся часть ямы, в которую будет помещен ваш бункер.

    Экскаватор обеспечит гораздо более эффективное и точное копание за счет линейного движения копания. Мини-экскаватор может поместиться в узких пространствах и лучше подходит для рытья ям в труднодоступных местах, например на заднем дворе.

    6. Приобретите ключевые живые материалы

    Положить металлический ящик в землю и прекратить это дело – недостаточно. Подземный бункер должен поддерживать вас и ваших близких в течение длительного времени. Вот пять вещей, которые вы хотите включить:

    1. Вентиляционные и воздушные фильтры : Они фильтруют и выводят чистый воздух в ваш бункер. An N.B.C. (Ядерный, биологический, химический) фильтр – ваш лучший выбор для защиты вашего убежища от загрязнителей воздуха и обеспечения свежего воздуха.
    2. Генератор : Он обеспечит электричеством ваш бункер. Чтобы определить, сколько энергии вам понадобится, сложите общую мощность всего, что использует электричество. Это даст вам представление о том, как выбрать лучший генератор для вашего бункера. Рассмотрите возможность установки солнечного генератора, чтобы избежать необходимости накапливать топливо, или держите его в качестве резерва.
    3. Фильтры для воды : они обеспечат надежный источник чистой воды под рукой. Подойдет любой фильтр для воды, но для подземного бункера оптимальным будет УФ-фильтр.Они используют УФ-свет разной частоты, чтобы избавить воду от вирусов и бактерий.
    4. Система удаления отходов : Неправильное обращение с отходами может нанести вред здоровью. Есть несколько вариантов подземного бункера:
      • Можно сделать проще с комнатой с траншеей, например, надворной постройкой. Это дешево и быстро, но может быть антисанитарным.
      • «Трубка для какашек» – это быстрый способ справиться с отходами, и их легко сделать, для чего понадобится только труба из ПВХ.Однако они не подходят для длительного использования.
      • Компостный туалет не требует воды; вместо этого он превращает отходы в удобрения, что отлично подходит, если у вас есть растения, но они могут быть немного дорогими и иметь неприятный запах в закрытых помещениях.
      • Насос для сточных вод и подъемная система – популярный вариант для борьбы с отходами. Эти системы перекачивают отходы с более низких высот на более высокие.

    Вам также захочется запастись водой в бутылках, продуктами личного пользования и нескоропортящимися продуктами.Не жалейте ни гроша ни за что из этого; они собираются защитить ваше убежище и всех жителей.

    7. Начать копать

    Когда вы, наконец, начнете копать, вы будете использовать метод «вырезать и укрыть» (аналогично тому, как строят метро). В этом методе вы копаете траншею, создаете опорную систему (подробнее об этом позже), размещаете бункер и снова закрываете его.

    Но прежде чем приступить к работе, давайте еще раз быстро рассмотрим безопасность копания. Согласно OSHA, копание – одна из самых опасных строительных работ, поэтому убедитесь, что вы соблюдаете правила безопасности при рытье траншей, устанавливая защитные системы для предотвращения обвалов.Три наиболее распространенных защитных системы – это наклон / уступ, опора и установка траншейного щита.

    1. Наклон включает разрезание стены траншеи под углом для создания наклона, где уступ – это процесс создания длинных уступов / ступенек для подъема по стене.
    2. Опора – это создание опорной системы, которая удерживает грязь на месте и предотвращает обрушение.
    3. Окопный щит , или окопный ящик, защищает человека внутри от провала, а не используется для его предотвращения.Используйте это вместе с двумя другими системами защиты.

    Не забывайте учитывать, насколько глубоким будет ваш бункер. Вы хотите копать достаточно глубоко, чтобы защитить себя от естественной окружающей среды, но не слишком глубоко, чтобы вы рискнули попасть в ловушку.

    Общее практическое правило заключается в том, что на верхней части вашего бункера не должно быть более 10 футов уплотненной земли. Сухая уплотненная грязь теплее рыхлой почвы и может защитить от радиации и взрывных волн. Однако, если по какой-то причине вам нужно откопать себя, на вас не будет много грязи.

    8. Укрепите убежище

    Укрепление убежища – решающий шаг в строительстве подземного бункера. Независимо от того, насколько глубоко вы копаете, на вас будет давить довольно много веса сверху из-за почвы, воды, растительности и других внешних объектов.

    Прежде чем устраивать укрытие для поддержки бункера, начните с создания надлежащего фундамента. Бетон – один из лучших материалов для основного фундамента, но он склонен к растрескиванию и разрушению.Для лучших результатов используйте железобетон или самовосстанавливающийся бетон.

    Поместите металлические балки поперек траншеи, чтобы защитить бункер от обрушения. Вы также можете использовать железобетон, чтобы создать дополнительный внешний слой для дополнительной защиты.

    Стены вашего бункера также должны быть толщиной не менее 1–3 футов. Если вы используете металлические листы, не забудьте добавить внутри слой кирпича или бетона. Если вы используете бетон, убедитесь, что стены толстые и укрепленные, чтобы обеспечить дополнительную защиту от взрывных ударных волн и радиации.

    При повреждении водой может образоваться плесень, если ее не обработать, и разрушить ваши конструкции. Покройте бункер и защитные системы водонепроницаемыми материалами, такими как прорезиненный асфальт или цементное водонепроницаемое покрытие.

    Если вы строите в сейсмоопасной зоне, подумайте об использовании таких же усиленных методов, как и для сейсмоустойчивых зданий. Сдвиговые стены, поперечные распорки и стойкие к моменту рамы могут перераспределять сейсмические силы, защищая бункер.

    9. Запасы провизий

    Будь то ядерные осадки или апокалиптический сценарий, вы собираетесь провести некоторое время под своим бункером во время начального события.Как минимум, FEMA рекомендует иметь на человека еды и воды не менее двух недель.

    Что бы ни случилось, вы должны применить эмпирическое правило 7:10, которое используется для оценки радиоактивного риска. В нем говорится, что на каждое 7-кратное увеличение времени после детонации происходит 10-кратное увеличение детонации.

    В основном, если после взрыва прошло два часа, мощность радиационного облучения составляет 400 рентген (радиоактивных волн) в час. Через 14 часов уровень радиоактивного облучения составляет 1/10 от этого.

    Убедитесь, что еда здоровая и сохранится. Список самых полезных для здоровья нескоропортящихся продуктов включает:

    • Сушеные / консервированные бобы
    • Сушеные / консервированные фрукты и овощи
    • Сушеные / мясные консервы
    • Арахисовая паста
    • Орехи / семена
    • Зерна
    • Протеиновые батончики
    • Суп консервированный
    • Немолочное и сухое молоко

    Убедитесь, что вы регулярно пополняете запасы и меняете продукты; вы не хотите есть испорченную пищу в чрезвычайной ситуации.

    Вам также следует иметь при себе микроволновую печь или другое средство для экстренной готовки, например, тепловые консервы или переносную бутановую плиту. Свечи также можно использовать для медленного приготовления и являются надежным источником света в случае отключения электричества. Просто поставьте банку или горшок на решетку и поставьте свечу ниже.

    Вода особенно важна, поскольку радиационный дождь может продолжаться в течение примерно 24 часов после взрыва. Вам также следует подумать о том, чтобы запастись витаминами и другими добавками.

    Точно так же и вашему подземному убежищу не обязательно быть холодным и мрачным. Было бы лучше, если бы вы сделали все возможное, чтобы избежать психологического ущерба от изоляции. Домашняя лихорадка – это популярный термин, обозначающий негативное чувство изоляции. Это может вызвать:

    • Беспокойство
    • Раздражительность
    • Проблемы с концентрацией внимания
    • Летаргия
    • Депрессия

    Повесьте фотографии, установите акустическую систему для воспроизведения музыки или добавьте зону тренировки, чтобы чем-то занять себя.Ваше психическое здоровье так же важно, как и ваше физическое, поэтому позаботьтесь о своем психическом благополучии.

    Пандемия COVID-19 заставила многих беспокоиться о своей безопасности и благополучии. Изучение того, как построить подземный бункер, может подготовить вас к любой чрезвычайной ситуации. Все, что вам нужно сейчас, – это подходящее оборудование и план игры.

    Похожие сообщения











    Размещение мини-экскаватора на заднем дворе – быстрое руководство

    Экскаваторы

    относятся к наиболее универсальной тяжелой технике, которую вы можете купить.Он может копать, тянуть, шлифовать, сверлить, бурить и делать многое другое. Чтобы убедиться, что вы получаете ту же универсальность, которую предлагают более крупные экскаваторы по более низкой цене и не ломая все вокруг вашей рабочей зоны, вы можете выбрать мини-экскаваторы.

    Мы обсуждали мини-экскаваторы довольно давно и снова упомянули, что у мини-экскаваторов есть способ встраиваться в тесные рабочие места, где другие не могут. Когда дело доходит до экскаваторов, домашние работники часто спрашивают, как поставить мини-экскаватор на задний двор.

    Мини-экскаваторы с гусеницами намного легче помещаются в ограниченном пространстве, чем колесные, и обладают большей маневренностью. Однако в местах, где нет пути для экскаватора – даже для мини-экскаваторов, вам, возможно, придется снять панели ограждения, попросить доступа у соседей, поднять его с помощью крана или полностью собрать экскаватор на рабочем месте.

    Здесь мы обсудим различные имеющиеся в вашем распоряжении варианты размещения мини-экскаватора на заднем дворе, а также некоторые альтернативы на выбор.Итак, приступим к копанию!

    Типичные размеры мини-экскаватора

    По мере увеличения грузоподъемности экскаватора увеличиваются и габариты, это очевидно. Однако насколько он велик? Уместится ли он на вашем заднем дворе, не говоря уже о пути к нему? В этом разделе мы рассмотрим размеры типичных мини-экскаваторов, которые вы можете сдать в аренду (или купить).

    мм мм
    Грузоподъемность Радиус поворота Ширина Высота
    163
    163
    1-2 тонны 1380 мм 1300-1500 мм 2430 мм
    3-5 тонн 1473 мм 1800-2000 мм
    5-10 тонн 1524 мм 2030-2130 мм 2438 мм
    10-15 тонн 2400 мм 22204-26204 мм 22204-26204 мм
    15-20 тонн 2850 мм 2700-2900 мм 2295 мм
    Типичные размеры мини-экскаватора.

    Как видно из таблицы выше, с увеличением грузоподъемности увеличивается и ширина. Однако длина мини-экскаватора не обязательно прямо пропорциональна весу. При выборе мини-экскаватора выберите тот, который подходит для вашего двора, исходя из общих размеров, указанных выше.

    Чтобы получить лучшее представление, мы рекомендуем вам связаться с вашей арендной службой и попросить их предоставить конкретные цифры. Вам необходимо учитывать высоту, ширину и радиус поворота вашего экскаватора, чтобы у вас было достаточно места.

    Для рядных домов найти мини-экскаватор на заднем дворе может быть особенно сложно, поскольку нет экскаватора, который мог бы поместиться в переулке, ведущем туда. Вы должны выбрать другой маршрут, как описано в следующем разделе.

    Получение мини-экскаватора t o Ваш задний двор – Как получить

    Во-первых, давайте перейдем к простому.

    Допустим, вы нашли экскаватор, который подходит под переулок, ведущий к вашему заднему двору.Все, что вам нужно сделать, это втянуть коготь / ковш и максимально уплотнить экскаватор. Затем нужно просто вогнать экскаватор. Прежде чем вы это узнаете, можете приступать к работе:

    Мини-экскаватор на заднем дворе

    Старайтесь не поворачивать экскаватор (особенно гусеничный) слишком резко, иначе вы рискуете повредить дерн / траву под экскаватором.

    Здесь может возникнуть сложность: ваш мини-экскаватор по пути может задеть забор вашего соседа.Мы рекомендуем держаться на расстоянии не менее 1 фута от дома и забора. Возможно, вам придется попросить разрешения у соседа сначала снять забор, а затем въехать на экскаватор.

    А что, если переулок не такой широкий, даже если убрать забор?

    В этом случае у вас есть два варианта;

    1. Используйте кран для подъема экскаватора

    Здесь вам, возможно, придется арендовать кран, в зависимости от того, на какую высоту вы хотите поднять экскаватор.Это очень, очень дорогостоящее предприятие. Вам придется платить не только за экскаватор, но и за кран и топливо для него; ДВАЖДЫ. Один раз, чтобы вставить его туда, и еще раз, чтобы вытащить его.

    2. Разборка и сборка t he Мини-экскаватор

    Следующий вариант, который у вас есть в вашем распоряжении, – это разобрать экскаватор прямо возле вашего дома, перенести разобранные части на свой задний двор и снова собрать его.Теоретически это звучит здорово, но когда дело касается практического применения, в этом плане есть множество недостатков.

    Первый; Вам потребуется разрешение арендатора на его разборку. . Большинство людей не разрешают делать такую ​​разборку самоделкам, потому что всегда есть риск того, что что-то пойдет не так. Вы бы сдали в аренду оборудование за десятки тысяч долларов тому, кто не имеет сертификата на сборку экскаватора, и позволили бы ему его разобрать?

    Во-вторых, как упоминалось выше, существует риск .Что делать, если не получается собрать экскаватор в прежнем виде? Одно дело – снять стрелу или ковш в одиночку, но совсем другое – полностью разобрать машину.

    В-третьих, даже если вам удалось разобрать экскаватор, ничего не повредив, , как вы собираетесь все перевезти , если экскаватор больше не находится в рабочем состоянии?

    Закон Мерфи гласит, что все, что может пойти не так, пойдет не так. Таким образом, этот процесс сопряжен с огромным риском и есть вероятность, что вы держите не тот конец палки.

    Есть еще четвертый вариант. Вы можете попросить арендатора разобрать и собрать его для вас, а также заплатить ему за транспортировку . Опять же, это дорогое предприятие.

    Из двух вариантов мы выбрали бы первый, т. Е. Аренду подъемного крана. Да, это дорого, но лучше, чем доплачивать за рабочую силу и транспортные расходы. Зная нас, домашних мастеров, затраты на рабочую силу съедают нас целиком!

    Причина, по которой мы предлагаем первый вариант, заключается в том, что, поскольку вы арендовали кран, вы можете использовать его не только для перевозки экскаватора, но и для чего-то другого.Он также может помочь вам с многочисленными задачами, такими как транспортировка сырья, подъем мусора, который оставляет после себя экскаватор, и многое другое.

    Вы уже заплатили арендную плату за сутки; почему бы не использовать его в полной мере? То же самое применимо при удалении мини-экскаватора со своего двора. Возьмите напрокат кран, снимите экскаватор, уберите мусор и верните обе машины вместе.

    Руководство оператора экскаватора

    | Как стать оператором экскаватора

    © 2020 Колледжи тяжелого оборудования Америки.Все права защищены. | Политика конфиденциальности

    ТОЛЬКО ДЛЯ КАЛИФОРНИИ: Американский колледж тяжелого оборудования является частным учреждением, деятельность которого разрешена Калифорнийским бюро частного высшего образования. Разрешение на деятельность означает, что учебное заведение соответствует минимальным стандартам, содержащимся в Законе о частном послешкольном образовании в Калифорнии от 2009 г. (с поправками) и Разделе 7.5 раздела 5 Свода правил Калифорнии. (https://www.bppe.ca.gov/). Получите доступ ко всем каталогам, информационным бюллетеням и брошюрам об успеваемости студентов здесь.

    Департамент по делам ветеранов – это государственное учреждение, отвечающее за определение права на получение образовательных пособий VA и за санкционирование выплаты пособий. Если у вас есть вопросы о доступных льготах или вашем праве на участие, пожалуйста, свяжитесь с нашей приемной комиссией по телефону 888-709-5007. Вы также можете посетить https://www.gibill.va.gov, чтобы узнать больше о льготах, доступных через Департамент по делам ветеранов.

    Колледжи тяжелого оборудования Америки не могут гарантировать трудоустройство или продвижение по службе, а также какой-либо конкретный заработок или оклад.

    ТОЛЬКО В ОКЛАХОМЕ: Колледжи тяжелого оборудования Америки имеют Сертификат одобрения Техасской комиссии по трудовым ресурсам (TWC). Программы школы утверждены TWC. Учащиеся должны выразить свои опасения по поводу любой из образовательных программ этой школы, следуя процедуре рассмотрения жалоб, изложенной в каталоге школы. Учащиеся, недовольные ответом школы на их жалобу или не имеющие возможности подать жалобу в школу, могут подать официальную жалобу в TWC, а также в другие соответствующие агентства или аккредиторов, если применимо.Информацию о подаче жалобы в TWC можно найти на веб-сайте TWC по адресу www.texasworkforce.org/careerschoolstudents.

    Колледжи тяжелого оборудования Америки одобряют национальную программу сертификации, предлагаемую Национальной комиссией по сертификации крановщиков (NCCCO), и проводят обучение для подготовки кандидатов к экзаменам CCO.

    * SkillBridge готовит военнослужащих к трудоустройству в гражданском секторе посредством первоклассного ученичества, обучения без отрыва от производства, слежки за работой, стажировок и обучения навыкам трудоустройства.Участники программы имеют право участвовать в программе SkillBridge за 180 дней до прекращения службы. Чтобы претендовать на открытое место в SkillBridge, вы должны связаться с POC на объекте, где вы хотите присутствовать на SkillBridge, и отправить авторизованное / подписанное командиром меморандум об участии до даты начала.

    Обучение, финансируемое WIOA / TAA, может быть предоставлено только лицам, имеющим право на участие в программе, а не только при наличии средств.

    Работодатель / программа равных возможностей.Вспомогательные средства и услуги доступны по запросу для людей с ограниченными возможностями.

    Разница между экскаватором и обратной лопатой

    Экскаваторы-погрузчики и экскаваторы являются лидерами отрасли тяжелого строительного оборудования и составляют около 40% доли рынка. Хотя обе эти машины могут выполнять большинство задач, между ними есть некоторые разительные различия, которые следует учитывать при рассмотрении вопроса об использовании или покупке любого оборудования для своих рабочих мест.

    Модель: Экскаватор-погрузчик – это в значительной степени трактор, оснащенный лопатой / ковшом спереди и обратной лопатой сзади. Экскаватор на другом конце состоял из стрелы, рукояти, ковша и кабины, установленных на вращающейся платформе. Экскаваторы – это больше специализированная техника по сравнению с экскаваторами-погрузчиками, которые гораздо более универсальны.

    Размер: Экскаваторы обычно довольно большие и могут весить до 90 тонн в стандартной категории. Мини-экскаваторы весят до 6 метрических тонн, в то время как миди-экскаваторы обычно весят от 6 до 10 метрических тонн.Экскаваторы-погрузчики обычно весят менее 10 тонн. По сравнению со стандартным гусеничным экскаватором, экскаватор-погрузчик намного меньше по размеру и компактен.

    Колеса: Экскаватор-погрузчик обычно имеет шины, в то время как экскаватор обычно имеет гусеницы вместо шин. гусеницы могут быть из металла или резины в зависимости от размера машины и требований рабочей площадки. колеса экскаватора-погрузчика оставляют видимые следы от шин и могут повредить верхний слой почвы, в то время как гусеницы экскаватора намного легче на верхнем слое почвы.

    Поворот: Экскаватор может поворачиваться на 360 градусов, а экскаватор-погрузчик имеет ограниченный поворот на 200 градусов слева и справа.

    Расходы: Собственные расходы стандартного экскаватора намного выше, чем у стандартного экскаватора с обратной лопатой. Расходы на хранение, транспортировку, техническое обслуживание и аренду / лизинг совпадают. Использование экскаватора с обратной лопатой обычно подходит даже для самых ограниченных бюджетов.

    Кабина: Кабина экскаватора находится на вращающейся платформе, а кабина экскаватора с обратной лопатой неподвижна.Экскаватор-погрузчик оснащен поворотным сиденьем, позволяющим перемещать оператора в нужном направлении в зависимости от того, какой конец экскаватора-погрузчика используется.

    Транспортировка: Экскаватор необходимо перевозить из одного места в другое на транспортном средстве. С другой стороны, экскаватор-погрузчик может двигаться со скоростью до 25 км / ч и легко перемещаться самостоятельно. Затраты на транспортировку экскаватора относительно высоки по сравнению с затратами на транспортировку экскаваторов-погрузчиков.

    Управление строительной площадкой: Стандартные гусеничные экскаваторы лучше подходят для тяжелых работ на больших площадках с достаточным открытым пространством.Экскаваторы-погрузчики обычно предпочтительны для относительно небольших и ограниченных рабочих площадок с гораздо меньшим пространством для ног для движения. Экскаватор-погрузчик обычно предпочитают для легких и средних работ.

    Рабочий профиль: Экскаваторы-погрузчики обычно используются для легкой транспортировки строительных материалов, строительства, небольших сносов, земляных работ, рытья траншей и ям, взлома асфальта, мощения дорог, вспашки земли и т. Д. Экскаваторы, с другой стороны, в основном используются для земляные работы.Однако с соответствующим навесным оборудованием экскаваторы могут использоваться для бурения, рыхления, дробления, рыхления и резки и т. Д.

    .
