Каталог экскаваторов карьерных гусеничных. Марки, производители, модельные ряды

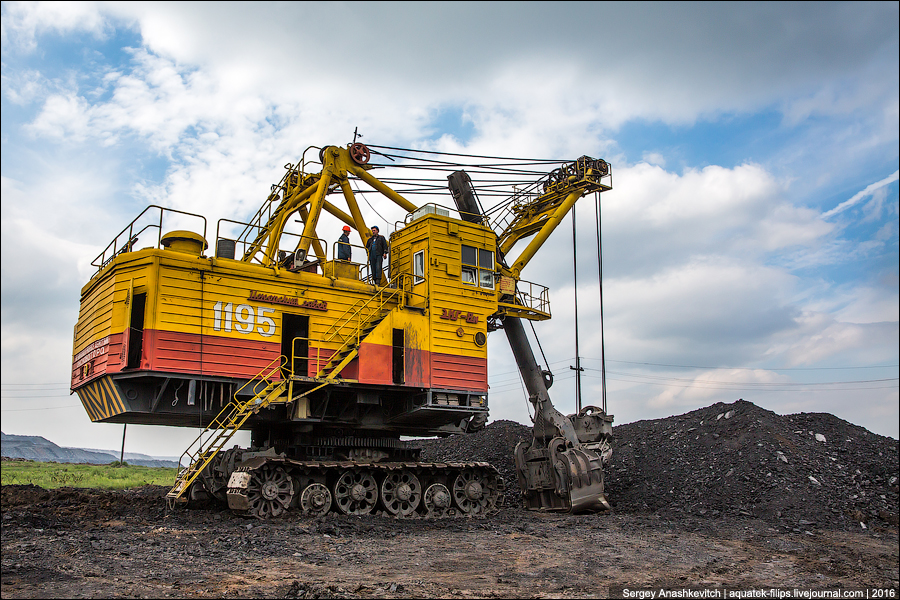

Экскаватор карьерный гусеничный (ЭКГ) – электрическая одноковшовая, полноповоротная, электромеханическая машина на гусеничном ходу. Была разработана и сконструирована для разработки и погрузки в транспортные средства или в отвал вскрышных пород и полезных ископаемых.

Экскаваторы ЭКГ эксплуатируются на открытых горных работах в угольной промышленности, в цветной и черной металлургии.

Наиболее известные производители гусеничных карьерных экскаваторов на территории СНГ – Уралмаш, ОМЗ и КРАСТЯЖМАШ.

Наиболее распространены экскаваторы ЭКГ с объемом ковша 4-5.2 куб.м, произведенные на АО «Уралмаш». Следующие по популярности машины на базе ЭКГ 8И АО производства ОМЗ.

Идущая за аббревиатурой ЭКГ цифра показывает вместимость ковша в метрах кубических. Буквенный индекс обозначает вариант модернизации: литера Д, например, означает, что машина агрегатирована дизель-электрическим приводом, который дает возможность эксплуатации в условиях отсутствия линии электропередачи, литера У – экскаватор оснащен удлинённым рабочим оборудованием.

Рассмотрим пример стандартного экскаватора ЭКГ.

Рабочее оборудование.

Получило название «прямая механическая лопата». В рабочее оборудование включается: рукоять ковша, ковш, стрела с напорным механизмом, механизм открывания ковша, а также двуногая стойка.

Стрела экскаватора сконструирована таким образом, что ее нижний конец базируется на подпятники поворотной платформы. Канатный полиспаст поддерживает верхний конец стрелы.

Передняя стенка ковша экскаватора ЭКГ выполнена из высокомарганцовистой стали и снабжена съемными зубьями в количестве пяти штук. Корпус ковша совмещается пальцами с днищем и коромыслом. Две сварные балки прямоугольного сечения, из которых состоит рукоять ковша, изготавливаются из листов низколегированной стали.

Стрела экскаватора ЭКГ- это сварная металлическая конструкция коробчатого сечения. На ней также установлен напорный механизм, лебедка открывания ковша, головные блоки, блоки стрелового каната.

Поворотная платформа с механизмами экскаватора ЭКГ.

На ней базируется два поворотных механизма, подъемная лебедка, пневмосистема, электрооборудование, стреловая лебедка, двуногая стойка, кузов. Поворотная платформа экскаватора ЭКГ опирается на ходовую тележку при помощи роликового круга и соединяется с ней центральной цапфой. Также между нижней и поворотной рамами находится высоковольтный токоприемник. Лебедка подъема стрелы оснащена приводом от электрического двигателя лебедки подъема ковша.

Напорный механизм экскаватора работает от электродвигателя. На валу силового агрегата закреплена шестерня, которая находится в зацеплении с зубчатым колесом промежуточного вала редуктора. Каждый из двух агрегатов, составляющих поворотный механизм, оснащен вертикальным электродвигателем с фланцем, который опирается на корпус редуктора.

Ходовая тележка экскаватора ЭКГ.

Образуется нижней рамой, зубчатым венцом с нижним кольцевым рельсом, гусеничным ходом, муфтами переключения гусеничного хода, редуктором хода с тормозом, гидросистемой управления тормозом.

Ходовой механизм гусеничного карьерного экскаватора приводится в движение электрическим двигателем, место расположения которого – передняя стенка нижней рамы.

Гидросистема управляет тормозами механизма переключения гусениц и ходового механизма. Базовые детали гидравлической системы экскаватора ЭКГ располагаются на задней стенке нижней рамы.

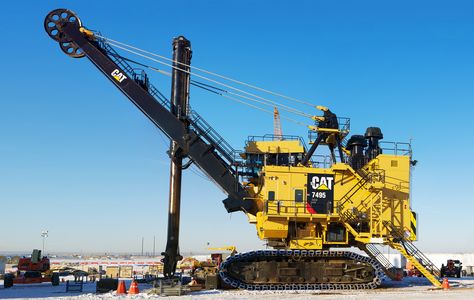

Среди мировых производителей экскаваторы карьерные гусеничные ЭКГ выпускают компания Caterpillar, выкупившая бренд BUCYRUS, Komatsu и P&H.
