Гидравлический  экскаватор класс 330-3

Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации

пишите [email protected]

звоните 8 929 5051717

             8 926 5051717



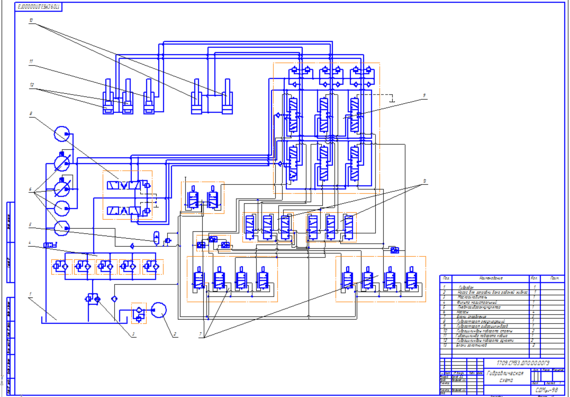

ГИДРАВЛИЧЕСКИЙ КОНТУР



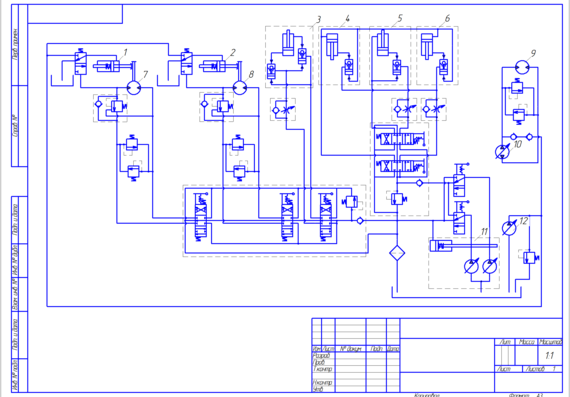

Основной контур

Рабочая жидкость от насоса 1 и насоса 2 поступает соответственно в 4-золотниковый блок и 5-золотни- ковый блок гидрораспределителя.

В основном контуре, как слева, так и справа, пре­дусмотрен параллельный контур, который обеспе­чивает выполнение совмещенных операций. Оба контура, контур стрелы и контур рукояти снабжены контуром объединения потоков, позволяющим ра­бочей жидкости от насоса 1 и насоса 2 соединяться во время отдельной операции.

Основной контур снабжен основным предохрани­тельным клапаном (между насосом и исполни­тельным устройством). Основной предохрани­тельный клапан работает таким образом, что дав­ление в основном контуре не превышает давление настройки, когда золотник находится в работе (или когда задействован рычаг управления).

В контурах исполнительных устройств стрелы, ру­кояти и ковша установлены перегрузочные предо­хранительные клапаны (между гидрораспредели­телем и исполнительным устройством). Перегру­зочный предохранительный клапан не дает коле­баниям давления, вызванным внешней силой в контуре исполнительного устройства, превысить давление настройки, когда золотник находится в нейтральном положении (при нейтральном поло­жении рычага управления).

Контур верхней секции стрелы (2-секционная стрела)

  • При опускании и движении верхней секции стрелы рабочая жидкость под давлением из каждого клапана управления течет в перепу­скной отсечной клапан через клапан “ИЛИ”. Поэтому перепускной отсечной клапан пере­ключается.
  • Во время выполнения одиночной операции: Так как перепускной отсечной клапан пере­ключается, нейтральный контур в 4-золотнико- вом блоке гидрораспределителя блокируется, и рабочая жидкость из насоса 1 подается в гидрораспределитель верхней секции стрелы.
  • Во время выполнения совмещенной операции: Во время выполнения совмещенной операции стрелы, рукояти или ковша и верхней секции стрелы нейтральный контур в 4-золотниковом блоке блокируется соответствующим золот­ником. Рабочая жидкость из насоса 1 подается в гидрораспределитель верхней секции стрелы через параллельный контур 4-золотнокового блока.
  • Контур исполнительного механизма для верх­ней секции стрелы снабжен перегрузочным предохранительным клапаном (между гидро­распределителем верхней секции стрелы и исполнительным механизмом). Перегрузочный предохранительный клапан не дает колеба­ниям давления, вызванным внешней силой в контуре исполнительного устройства, превы­сить давление настройки, когда золотник на­ходится в нейтральном положении (при ней­тральном положении рычага управления).

Контур объединения потоков дополнитель­ного рабочего оборудования (Только на ма­шинах, оборудованных поставляемой по за­казу системой объединения потоков в контуре дополнительного рабочего оборудования)

При функционировании только рабочего оборудо­вания, рабочая жидкость под давлением от обоих насосов 1 и 2 объединяется. Поэтому скорость функционирования рабочего оборудования увели­чивается.

  • При функционировании рабочего оборудова­ния, рабочая жидкость под давлением от кла­пана управления поступает на перепускной отсечной клапан через электромагнитный кла­пан-сумматор потоков дополнительного рабо­чего оборудования и клапан «ИЛИ». Поэтому, перепускной отсечной клапан включается.
  • Поскольку перепускной отсечной клапан вклю­чается, нейтральный контур в 4-золотниковом блоке гидрораспределителя блокируется и рабочая жидкость под давлением от насоса 1 поступает к золотнику дополнительного рабо­чего оборудования через обратный клапан.
  • Следовательно, рабочая жидкость под дав­лением в насосах 1 и 2 объединяется, и ско­рость функционирования рабочего оборудо­вания увеличивается.

ПРИМЕЧАНИЕ: Дополнительный клапан «ИЛИ» устанавливается на машинах, оборудованных системой объединения потоков в контуре дополнительного рабочего оборудования. В процессе функционирования рабочего оборудо­вания, давление управления рабочим оборудованием переключает клапан управления подачей насоса 1 в гидро­распределителе системы управления через дополнительный клапан «ИЛИ». Поэтому угол поворота наклонной шайбы насоса 1 становится мини­мальным и подача увеличивается. (Смотрите подразделы “IНасосный аг­регат” и “Гидрораспределитель сис­темы управления” в разделе ФУНК­ЦИОНИРОВАНИЕ КОМПОНЕНТОВ).

Контур системы управления

Поступающая от клапана управления рабочая жидкость под давлением (отмечено цифрами) приводит в движе­ние золотник гидрораспределителя.

В следующих случаях рабочая жидкость под давлением переключает золотник гидрораспределителя и действует на клапаны-переключатели следующим образом.

  • Во время движения рукояти (4) к стреле рабочая жидкость под давлением перемещает золотник ру­кояти и смещает клапан-переключатель в анти­дрейфовом клапане рукояти и золотник в клапане разрыва шланга (рукоять).
  • Во время опускания стрелы (2) рабочая жидкость под давлением перемещает золотники стрелы 1 и 2 и смещает золотник в клапане-переключателе ан­тидрейфового клапана стрелы.
  • Во время опускания стрелы (2) разделившаяся ра­бочая жидкость под давлением проходит через клапан блокировки опускания стрелы с дозирован­ным управлением и смещает перепускной отсечной клапан.
  • Во время открывания (13) или закрывания (14) ра­бочего органа дополнительного рабочего оборудо­вания рабочая жидкость под давлением переме­щает золотник дополнительного рабочего оборудо­вания и смещает в перепускной отсечной клапан. (Только для машин, укомплектованных (по заказу) системой объединения потоков в контуре дополни­тельного рабочего оборудования)

Контур выпуска воздуха, который автоматически выпус­кает содержащийся в герметичной системе воздух, рас­положен в верхней части гидрораспределителя.



Внешний контур давления управления

  • Давление в основном предохранительном клапане повышается за счет давления управления, посту­пающего от электромагнитного клапана (SG).
  • Рекуперативный клапан рукояти и клапан управле­ния подачей в контур рукояти 2 смещаются под воздействием давления управления, поступающего из блока электромагнитного клапана (SC).
  • Рекуперативный клапан копания смещается под воздействием давления управления, поступающего из блока электромагнитного клапана (SF).
  • Клапан управления подачей в контур рукояти 1 смещается под воздействием давления управления, поступающего из золотника клапана управления подачей в контур рукояти в гидрораспределителе системы управления.
  • Клапан-сумматор потоков смещается под воздей­ствием давления управления, поступающего из зо­лотника клапана-сумматора в гидрораспределителе системы управления.
  • Клапан управления подачей в контур ковша сме­щается под воздействием рабочей жидкости, по­ступающей из золотника клапана управления по­дачей в контур ковша в гидрораспределителе сис­темы управления.

1 – Подъем стрелы
2 – Опускание стрелы
3 – Движ. рукояти от стрелы
4 – Движ. рукояти к стреле
5 – Вращ. пов. части влево
6 – Вращ. пов. части вправо
7 – Движ. ковша к рукояти
8 – Движ. ковша от рукояти
9 – Пер. (Левой гус. вперед)
10 – Пер. (Левой гус. назад)
11 – Пер. (Правой гус. вперед)
12 – Пер. (Правой гус. назад)
13 – Доп. раб. оборуд. (Откр.)
14 – Доп. раб. оборуд. (Закр.)

ПРИМЕЧАНИЕ: Желтая линия: Контур системы управления
Оранжевая линия: Внешний контур управления давлением



Контур системы управления (2-секционная стрела)

Поступающая от клапана управления рабочая жидкость под давлением (отмечено цифрами) приводит в движе­ние золотник гидрораспределителя.

В следующих случаях рабочая жидкость под давлением переключает золотник гидрораспределителя и действует на клапаны-переключатели следующим образом.

  • Во время движения рукояти (4) к стреле рабочая жидкость под давлением перемещает золотник ру­кояти и смещает клапан-переключатель в анти­дрейфовом клапане рукояти и золотник в клапане разрыва шланга (рукоять).
  • Во время опускания стрелы (2) рабочая жидкость под давлением перемещает золотники стрелы 1 и 2 и смещает золотник в клапане-переключателе ан­тидрейфового клапана стрелы и золотник клапана предохраняющего от разрыва шлангов (стрелы).
  • Во время опускания стрелы (2) разделившаяся ра­бочая жидкость под давлением проходит через клапан блокировки опускания стрелы с дозирован­ным управлением и смещает перепускной отсечной клапан.
  • Во время открывания (13) или закрывания (14) ра­бочего органа дополнительного рабочего оборудо­вания рабочая жидкость под давлением переме­щает золотник дополнительного рабочего оборудо­вания и смещает в перепускной отсечной клапан. (Только для машин, укомплектованных (по заказу) системой объединения потоков в контуре дополни­тельного рабочего оборудования)
  • Во время движения верхней секции стрелы рабочая жидкость под давлением перемещает золотник верхней секции стрелы и смещает перепускной от­сечной клапан.

Контур выпуска воздуха, который автоматически выпус­кает содержащийся в герметичной системе воздух, рас­положен в верхней части гидрораспределителя.



Внешний контур давления управления (2-сек­ционная стрела)

  • Давление в основном предохранительном клапане повышается за счет давления управления, посту­пающего от электромагнитного клапана (SG).
  • Рекуперативный клапан рукояти и клапан управле­ния подачей в контур рукояти 2 смещаются под воздействием давления управления, поступающего из блока электромагнитного клапана (SC).
  • Рекуперативный клапан копания смещается под воздействием давления управления, поступающего из блока электромагнитного клапана (SF).
  • Клапан управления подачей в контур рукояти 1 смещается под воздействием давления управления, поступающего из золотника клапана управления подачей в контур рукояти в гидрораспределителе системы управления.
  • Клапан-сумматор потоков смещается под воздей­ствием давления управления, поступающего из зо­лотника клапана-сумматора в гидрораспределителе системы управления.
  • Клапан управления подачей в контур ковша сме­щается под воздействием рабочей жидкости, по­ступающей из золотника клапана управления по­дачей в контур ковша в гидрораспределителе сис­темы управления.

1 – Подъем стрелы
2 – Опускание стрелы
3 – Движ. рукояти от стрелы
4 – Движ. рукояти к стреле
5 – Вращ. пов. части влево
6 – Вращ. пов. части вправо
7 – Движ. ковша к рукояти
8 – Движ. ковша от рукояти
9 – Пер. (Левой гус. вперед)
10 – Пер. (Левой гус. назад)
11 – Пер. (Правой гус. вперед)
12 – Пер. (Правой гус. назад)
13 – Доп. раб. оборуд. (Откр.)
14 – Доп. раб. оборуд. (Закр.)

ПРИМЕЧАНИЕ: Желтая линия: Контур системы управления
Оранжевая линия: Внешний контур управления давлением
