Прямая лопата экскаваторов

Прямая лопата экскаваторов

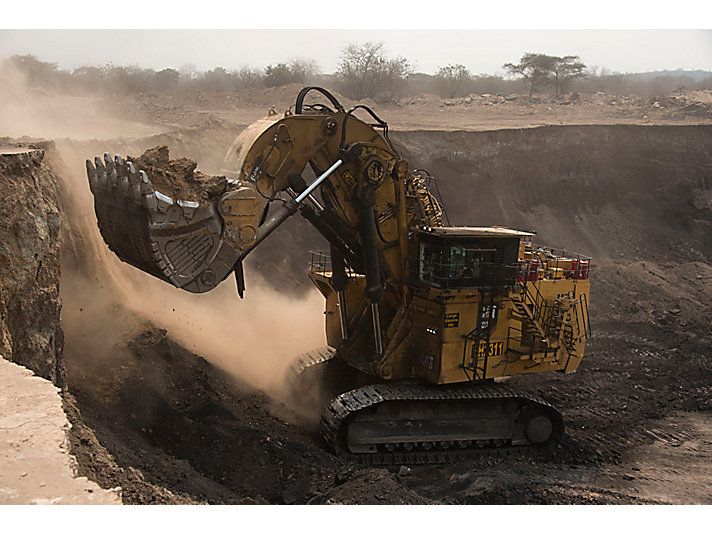

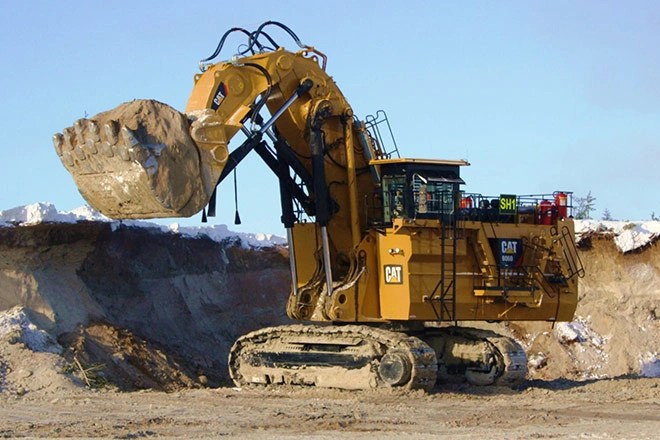

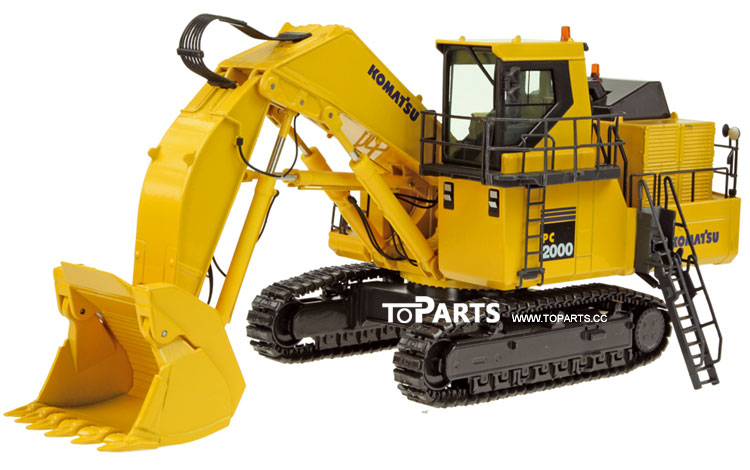

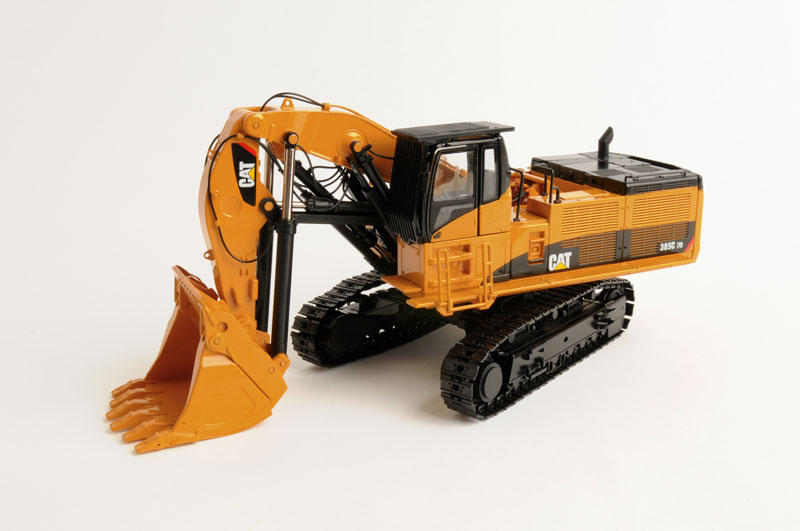

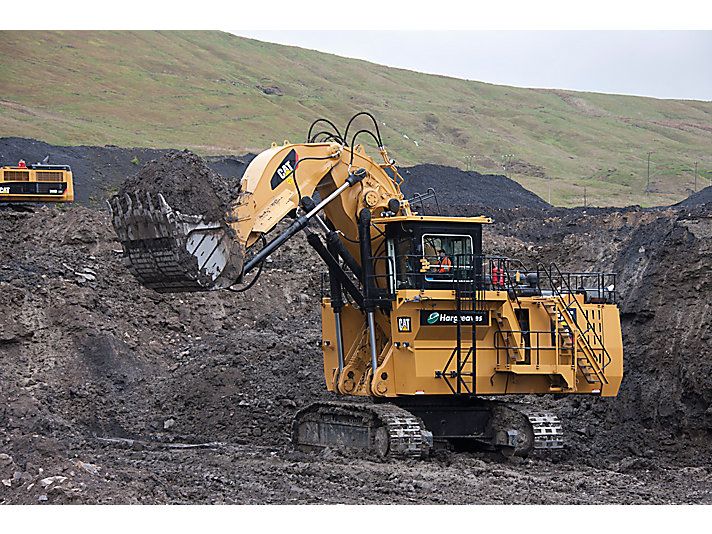

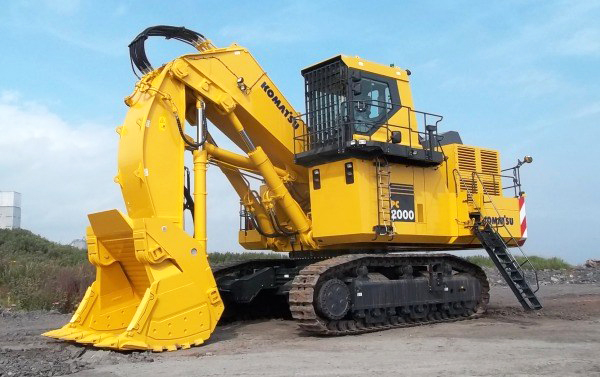

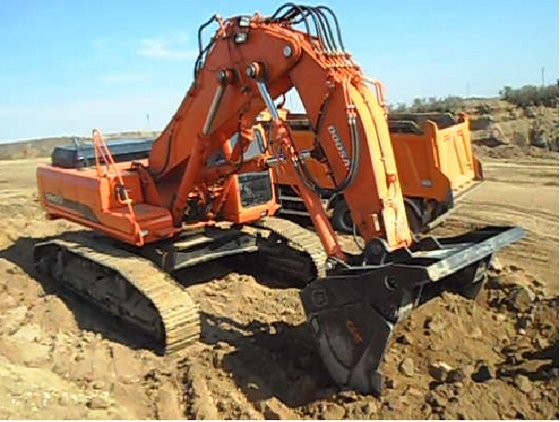

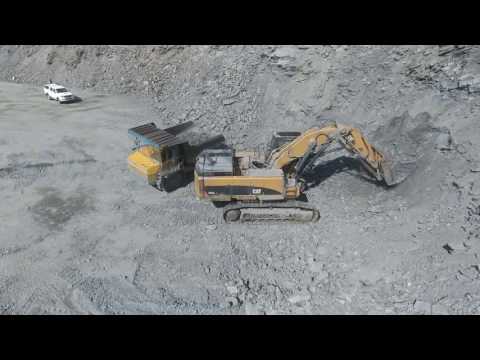

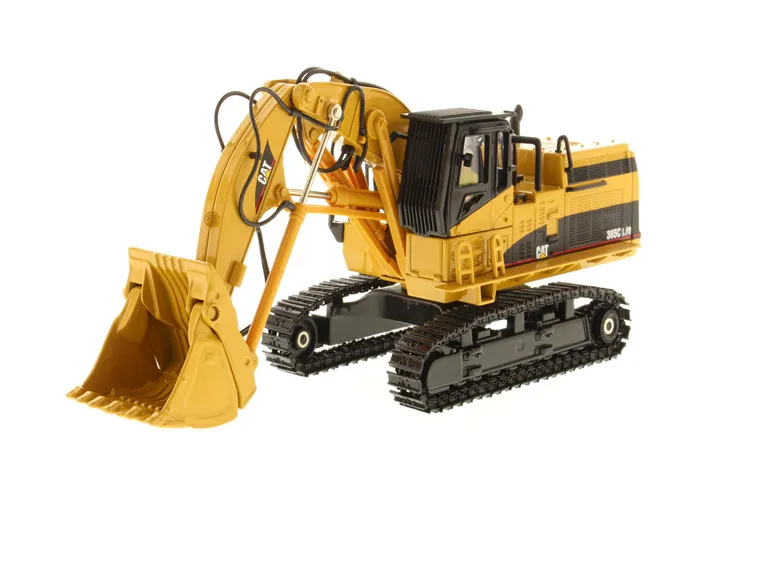

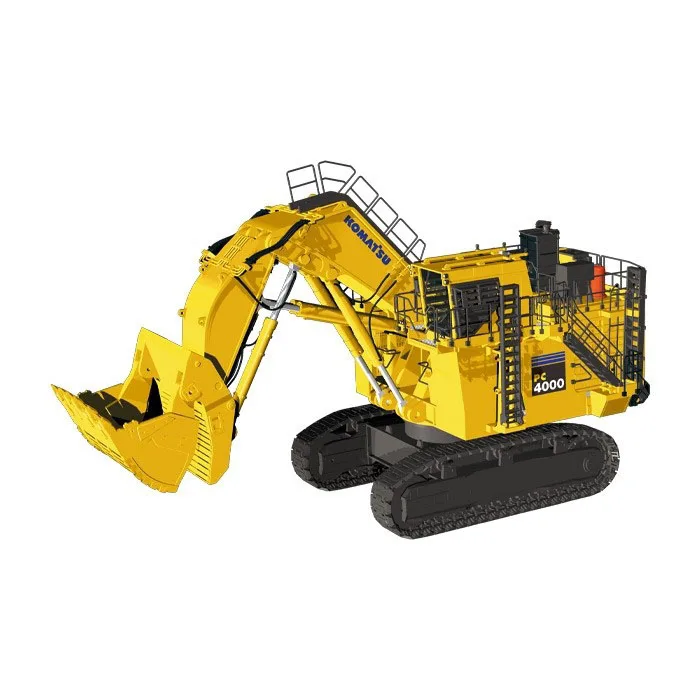

Прямая лопата — это оборудование экскаватора, предназначенное для разработки грунта выше уровня стоянки экскаватора. Прямой лопатой грунт копают при движении ковша от себя.

Прямая лопата с механическим приводом (рис. 9 ) состоит из следующих основных узлов: ковша, рукояти, стрелы, седлового подшипника. Ковш жестко закреплен на рукояти. Рукоять соединяют со стрелой седловым подшипником, который дает возможность рукояти не только разворачиваться в вертикальной плоскости относительно стрелы, но и совершать возвратно-поступательные движения вдоль оси рукояти.

Стрела подвешена на стреловом канате. В зависимости от высоты разрабатываемого забоя стрела при помощи стрелоподъемной лебедки, расположенной на поворотной платформе экскаватора, может подниматься или опускаться. При работе стрелу устанавливают под углом от 45 до 60° к горизонтальной плоскости.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 8. Крепление конца каната в барабане лебедки:
а — одним клином, б — двумя клиньями; 1 — канат, 2, S — клинья, 4 — барабан

Для копания грунта нужно поднять ковш (повернуть рукоять) из положения в положение III и одновременно для регулирования толщины стружки выдвигать рукоять вперед (осуществлять напор). Ковш поднимается подъемным канатом, огибающим головные блоки. Закреплен канат на барабане подъемной лебедки, установленной на поворотной платформе. Выдвижение рукояти (напор) производится напорным механизмом, которым выполняется также обратное движение (возврат) рукояти.

В универсальных строительных экскаваторах применяют канатные и зубчато-реечные (кремальерные) напорные механизмы.

Ковш прямой лопаты (рис. 10) представляет собой комбинированную конструкцию из литых и сварных деталей. Ковш состоит из корпуса, откидного днища с засовом и сменных зубьев.

Стенки ковша соединены сварными швами или заклепками. Переднюю стенку обычно изготовляют литой. Иногда отливают только верхнюю часть передней стенки — козырек со специальными гнездами для крепления зубьев. Зубья имеют сужающийся к концу хвостовик, входящий .в гнездо козырька. От выпадения из гнезда зуб удерживается шплинтом. Во время замены изношенного зуба шплинт удаляют. Зубья изготовляют из высокомарганцовистой стали, хорошо противостоящей истиранию.

К задней стенке ковша приварены проушины для пальцев, соединяющих ковш с рукоятью и днище с ковшом, а также проушины для пальца, на котором шарнирно смонтирована обойма блока подъема ковша. Задняя и боковые стенки ковша усилены поясами. При эксплуатации необходимо периодически осматривать сварные швы поясов, так как чаще всего разрушение ковшей начинается на закруглениях, в местах перехода поясов с боковых на заднюю стенку ковша.

Днище ковша может поворачиваться вокруг пальца. При вертикальном положении рукояти (ковш опущен) днище захлопывается. В закрытом положении днище удерживается засовом, конец которого входит в отверстие прилива передней стенки ковша. Засов днища всегда отжимается вперед пружиной, укрепленной в стакане на днище ковша. Чтобы открыть днище, нужно поднять ковш и выдернуть засов из отверстия прилива. При этом под влиянием собственного веса и находящегося в ковше грунта днище открывается. Описание механизма открывания днища ковша, с помощью которого выдергивается засов.

Рис. 9. Схема работы прямой лопаты:
1 — стреловой канат, 2 — подъемный канат, 3 — головные блоки стрелы, 4 — ковш, 5 — рукоять, 6 — стрела, 7 — седловой подшипник

Рис. 10. Ковш и рукоять прямой лопаты:
1 — корпус, 2 — прилив, 3 — днище, 4, 7, 10, 11 — пальцы, 5 — тяги, 6 — рукоять, 8 — брус, 9 — обойма. 12 — пояса, 13 — зубья, 14 — засов, 15 — стакан

Ковш крепят к рукояти пальцами и двумя тягами. Палец может быть установлен в любое из трех отверстий на рукояти для регулирования угла наклона ковша к рукояти. При работе на очень плотных грунтах палец следует переставлять в переднее отверстие. Заднее отверстие используют на легких грунтах и в низких забоях, высотой до 1,5—2 м.

Прямые лопаты оснащают ковшами с полукруглой передней стенкой и козырьком в виде совка без зубьев. На режущую кромку козырька наносят слой твердой наплавки для сокращения износа кромки»

Такая конструкция ковша позволяет уменьшать его вес и снижать сопротивление грунта при копании, что значительно (на 25—30%) увеличивает емкость ковша по сравнению с описанной выше конструкцией и повышает производительность экскаватора.

Применяют рукояти двух типов: однобалочные (внутреннего типа) и двухбалочные (внешнего типа). На рис. 11 показаны экскаваторы с рукоятями двух типов. Тип рукояти определяется ее положением относительно стрелы: однобалочная рукоять проходит внутри стрелы, а двухбалочная—снаружи. Рукоять смонтирована в седле, шарнирно укрепленном на стреле и охватывающем рукоять. Таким образом, рукоять может совершать возвратно-поступательное движение в направляющих, образуемых седло-вым подшипником, а также поворачиваться вместе с ним в вертикальной плоскости на оси (или на валу), соединяющей седловой подшипник и стрелу.

Конструкция рукояти обычно определяет и конструкцию напорного механизма. Так, в отечественных экскаваторах при однобалочной рукояти чаще всего применяют канатный напорный механизм, а при двухбалочной рукояти — кремальерный напорный механизм.

На рис. 10 была показана конструкция однобалочной рукояти. На рис. 12 представлена конструкция двухбалочной рукояти.

Балки рукоятей выполняют сварными пустотелыми (для облегчения). Кремальерные рейки изготовляют штампованными или литыми из высокомарганцовистой стали. Они состоят из нескольких секций, укрепленных на балках рукояти болтами или прерывистым сварным швом. По мере износа секции можно заменять.

На большинстве строительных универсальных экскаваторов устанавливают однобалоч-ную рукоять. Такая конструкция позволяет применять канатный напор, более простой, легкий и удобный в эксплуатации, чем кремальерный, так как заменять изношенный канат легче, чем приваренные секции кремальерных реек. Кроме того, канатный напор благодаря эластичности канатов работает без резких толчков, которые наблюдаются при кремальерном напоре.

Рис. 11. Экскаваторы:
а — с однобалочной рукоятью, б — с двухбалочной рукоятью

Рис. 12. Двухбалочная рукоять экскаваторов Э-1251 и Э-1252:

1 — сводные балки, 2 — зубчатая (кремальерная) рейка, 3 — проушины для крепления ковша

Стрелу прямой лопаты выполняют в виде очень прочной, пустотелой, сваренной из металлопроката конструкции. В зависимости от типа применяемой рукояти конструкция стрелы бывает двухбалочной при однобалочной рукояти (рис. 13) и однобалочной при двухбалочной рукояти. В верхней головной части стрелы смонтированы на подшипниках качения два головных блока (рис. 13) большого диаметрачерез которые проходит канат подъема ковша, и на втулках два блока меньшего диаметра — для стрелоподъемного каната. Нижним концом — пятой — стрелу при помощи пальцев 6 шарнирно укрепляют в проушинах рамы поворотной платформы. На этих пальцах стрела поворачивается при изменении угла ее наклона.

Рис. 13. Двухбалочная стрела экскаватора Э-652А:
1 — головной блок подъема ковша, 2 — головной стрелоподъемный блок, 3 — амортизатор, 4 — пята стрелы, 5 — напорный вал, 6 — палец, 7 — вкладыш седлового подшипника, 8 — седловой подшипник

В средней части стрелы расположен седловой подшипник 5, шарнирно соединенный с ней напорным валом, опирающимся на укрепленные в стреле втулки. Однобалочная рукоять опирается на подшипник через сменные чугунные вкладыши.

Между седловым подшипником и пятой стрелы, на нижней стороне ее, установлен амортизатор, представляющий собой деревянный брус или набор резиновых полос, заключенных в П-образный кожух из листовой стали. Амортизатор предохраняет стрелу от разрушения при случайных ударах ковшом.

Стрелу прямой лопаты подвешивают обычно на четырех ветвях каната по схеме, показанной на рис. 15. Стрелоподъемный канат сходит с барабана лебедки, огибает вертикальный блок, установленный на оси двуногой стойки, запасовывается на правый головной блок стрелы, проходит через горизонтальные блоки неподвижной траверсы, которая шарнирно укреплена на оси двуногой стойки и может качаться в вертикальной плоскости, огибает левый головной блок и крепится на неподвижной траверсе.

Рис. 14. Однобалочная стрела экскаватора Э-1251А и Э-1252А

Ковш прямая лопата, обратная лопата, ковш драглайна

Вопрос от читателя нашего портала: Что значит экскаватор с прямой и обратной лопатой?

Ответ: Это экскаваторы, у которых вместо классического ковша установлено дополнительное оборудование. Это может быть:

• Прямая лопата. Она используется для работы с насыпями и другими грунтами, расположенными выше уровня колес оборудования. Прямая лопата помогает аккуратно брать песок и другие сыпучие материалы, перемещать его в заданное место. С ее помощью можно также осуществлять погрузку и загрузку материалов;
• Обратная лопата. Помогает загребать материал по направлению к экскаватору. Такая спецтехника обычно используется для ройки траншей и ям;
• Грейферы. Это навесное оборудование обычно используются для рытья глубоких котлованов, а также для подводных работ.
• Драглайны — это размещенный на канатах ковш, который можно опускать на большую глубину.

Отметим, что экскаваторы отличаются друг от друга не только конфигурацией оборудования и рабочим объемом ковша, но и габаритами техники и мощностью. Они могут быть как одноковшевыми, так и многоковшевыми. Также к экскаваторам часто прикрепляют отбойные молотки, с помощью которых можно разрабатывать каменистые грунты или ломать здания, сваебойные установки, оборудование для бурения скважин и пр.

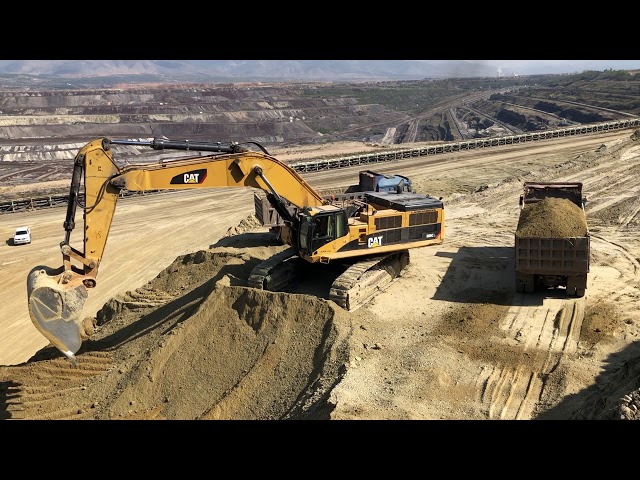

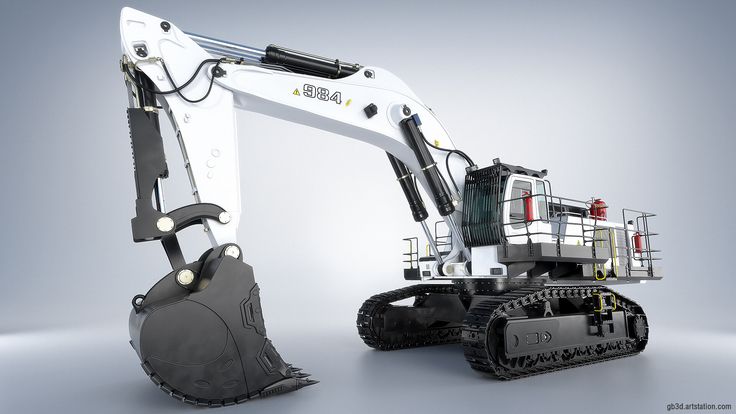

Назначение обратной лопаты

Если изучить фото обратной лопаты более подробно, можно сделать вывод, что данное приспособление представляет собой ковш стандартной конструкции, развернутый в обратном направлении. Это позволяет успешно разрабатывать с его помощью различные типы грунта, рыть траншеи и другие объекты, расположенные ниже уровня экскаватора.

Сфера применения подобных устройств невероятно широка, однако чаще всего они используются в строительной деятельности, при необходимости рытья канав, траншей, котлованов. Они повсеместно применяются для:

• перемещения/погрузки различных материалов;
• удаления горной породы;
• добычи ископаемых;
• сооружения различных инфраструктурных объектов;
• работ по очищению водоемов.

Обратная лопата применяется во многих случаях
При этом экскаватор с прямой лопатой значительно эффективнее работает с участками выше уровня стоянки, а обратный аналог в таких случаях гораздо менее эффективен. Агрегаты с обратным механизмом отличаются значительным весом, что несколько ограничивает возможность их использования при работах в городских условиях.

Преимущества и недостатки

Прямая и обратная лопата экскаватора обладают схожей конструкцией, но по своим функциональным возможностям и рабочим параметрам они значительно различаются. К числу характерных преимуществ экскаваторов с обратным расположением ковша следует отнести следующие особенности:

• более длинная стрела, позволяющая осуществлять манипуляции с грунтом на внушительном удалении от устройства;
• свобода перемещения, позволяющая рыть глубокие котлованы;
• внушительный радиус захвата и объем ковша, позволяющий значительно увеличить эффективность работ.

Обязательно почитайте: Технические характеристики ЯМЗ 236 Турбо

Подобные устройства обладают простой и надежной конструкцией, а принцип их эксплуатации крайне прост. У экскаваторов с этим рабочим органом есть сразу несколько существенных недостатков. Такие устройства отличаются гибкой подвеской, что ограничивает сферу их применения. Они зачастую не способны сформировать первоначальное углубление, необходимое для работы, в связи с чем возникает потребность в предварительном рыхлении грунта. Поскольку точность выгрузки таких агрегатов невелика, для дальнейшей погрузки, как правило, используется специальный отвал, а также дополнительные виды техники.

Экскаватор-драглайн или обратная лопата представляется специализированным устройством, которое можно эффективно использовать в условиях строительства или добычи ископаемых.

Принцип работы обратной лопаты

Работа ОЛ с моноблочной стрелой.

В исходном положении шток г/ц 9 выдвинут, штоки г/ц 1 и 5 втянуты, стрела 3—в поднятом положении, рукоять 4—поднята, ковш 8—в поднятом положении. При подаче рабочей жидкости в соответствующие полости г/ц, зубья ковша ложатся на грунт и, при усилии, развиваемого всеми г/ц , внедряются в него.

После заполнения ковша, работа всех г/ц осуществляется в обратном порядке и, после поворота стрелы, закреплённой на поворотной платформе экскаватора и установки её над местом разгрузки, ковш, поворачиваясь, разгружается.

Порядок работы обратной лопаты

Планируя выяснить, как работает одноковшовый экскаватор с обратной лопатой, необходимо отметить, что алгоритм его применения напрямую зависит от типа привода, реализованного в изделии. Самыми популярными представляются гидравлические экскаваторы, оснащенные независимым приводом. В этом случае порядок работы будет крайне прост:

1. Заглубление стрелы, размещение рукоятки.
2. Загрузка рабочего органа.
3. Выгрузка ковша с одновременным его разворотом для предотвращения высыпания земли.
4. Поворот к нужному месту и последующий сброс грунта.

Если устройство оснащено двухканатным приводом рукоятки и фиксированным ковшом, то алгоритм работы будет несколько отличаться, поскольку для управления агрегатом будут использоваться подъемный и тяговый канаты. Сам процесс аналогичен предыдущему варианту, за исключением наличия фиксированного ковша, который не способен разгибаться.

Устройство ОЛ с моноблочной стрелой.

ОЛ (рис.2)представляет собой комплекс оборудования включающий : г/ц стрелы, рукояти и ковша 1, 5, 9; разводку трубопроводов 2, моноблочную стрелу 3, рукоять 4, систему рычагов 6, тягу 7, ковш 8, платформу экскаватора 10, оси шарниров 11, 12, 16 и 17, пальцы 13, 15, кронштейны 14.

Моноблочная стрела представляет собой коробчатую балку изогнутой формы, сваренную из листового проката. Рукоять представляет собой также металлоконструкцию коробчатого сечения, сваренную из листового проката. Стрела шарнирно крепится к поворотной платформе экскаватора, а рукоять крепится к ней с помощью оси. Ковш с помощью оси установлен на рукояти.

Поворот стрелы, рукояти и ковша осуществляется г/ц , шарнирно закреплёнными на этих составных частях.

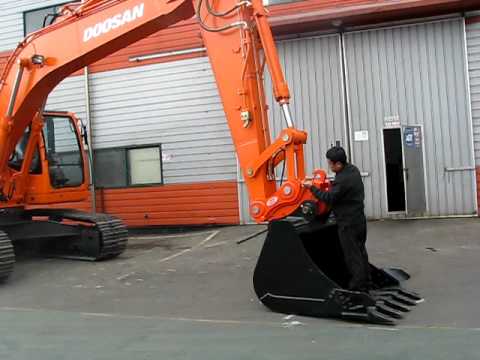

В зависимости от качества грунта, ОЛ оснащают ковшами различного объёма и конструкции. Ковш представляет собой сварно-литую ёмкость с открытой верхней стенкой, оснащённую сменными зубьями, закреплёнными на нижней рабочей поверхности.

Режущая кромка ковша снабжена поверхностью с трудно изнашиваемым слоем, а зубья изготовлены из стали с высоким содержанием марганца, для предотвращения износа. Зубья и гнёзда, для их установки выполнены т.о., чтобы облегчить их монтаж и замену.

Технические особенности экскаваторов драглайн

К числу основных особенностей подобной категории агрегатов представляется внушительный перечень оборудования, используемого для его работы. Длина стрелы драглайнов может достигать 100 метров, что позволяет осуществлять работы на внушительном удалении.

Вместимость устройств может варьироваться от 20 до 168 м3, что позволяет осуществлять манипуляции с огромными объемами грунта. Высота выгрузки таких агрегатов значительно выше, нежели у их стандартных аналогов, однако вес мощных моделей может достигать 8000 тонн.

Обязательно почитайте: Аппарат для дойки коз

Рабочее оборудование экскаватора.

Рабочее оборудование экскаватора – это совокупность основного и дополнительного рабочего оборудования экскаватора. К нему относится прямая лопата, обратная лопата, драглайн, грейфер, струг, планировщик откосов, рыхлитель, манипулятор, подъемный кран и пр.

Рабочее оборудование экскаватора

Прямая лопата, обратная лопата, драглайн (тянуша), грейферный ковш (грейфер), струг, планировщик откосов

Рыхлитель, манипулятор, подъемный кран

Струг:

Струг – это разновидность оборудования, предназначенного для послойного срезания грунта, его загрузку в грузовую технику или отсыпку.

Струг используются для выполнения задач по планировке местности.

Конструкция струга включает стрелу и канат с движущейся по ней тележкой, на конце которой закреплен ковш. При перестановке ковша относительно тележки появляется возможность изменять направление срезки пластов.

Рабочее оборудование экскаватора:

Экскаватор – разновидность тяжелой техники, используемой преимущественно в строительстве и горнодобывающей отрасли. История этих машин уходит корнями в глубокую древность: еще народы Египта, и Рима применяли аналоги современных экскаваторов для создания своих сооружений. Сегодня выемочно-погрузочная машина имеет множество разновидностей, а одной из ее ключевых характеристик считается вид установленного рабочего оборудования.

Функционирование всего рабочего оборудования экскаватора обеспечивается усилиями машины-базы, на котором оно установлено, а потому может изменяться и дополняться исходя из поставленных перед техникой задач.

Непосредственно рабочее оборудование делится на два типа:

– основное – необходимое для рыхления, выемки и срезания грунта;

– дополнительное – используемое для всех прочих операций.

К основному рабочему оборудованию относятся прямая лопата, обратная лопата, драглайн, грейфер, струг, планировщик откосов.

К дополнительному рабочему оборудованию относятся прочие типы устройств, которыми оснащаются поворотные платформы: рыхлитель, манипулятор, подъемный кран и пр.

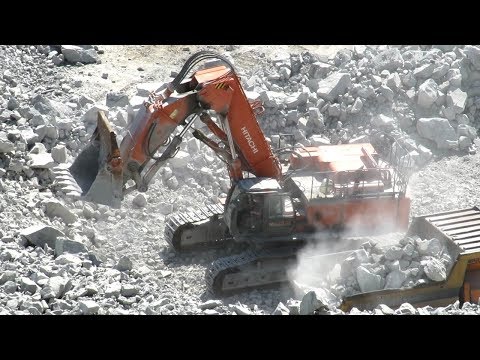

Hitachi

Hitachi Construction Machinery Co – патриархи экскаваторостроения. Гидрофицированные экскаваторы, вытеснившие своих предшественников – это их разработка. Эти экскаваторы по праву занимают лидирующую позицию по продажам в РФ. Они превосходят аналогичные модели европейских производителей. Все благодаря динамичности компании. Ведь она чутко и точно реагирует на текущие запросы рынка.

Эксплуатационные и технические характеристики японских экскаваторов значительно превосходят аналоги европейских производителей по качеству сборки, функциональности и надежности.

Таблица 6. Технические характеристики экскаваторов Hitachi

Модель	Масса,т	Емкость ковша, м3	Модель/Мощность двигателя, (кВт)	Высота выгрузки, м	Конструктивные особенности
					Мах. вылет стрелы, м	Мах. раскрытие/ширина ковша, мм	Мах. высота черпания, м	Напорное усилие рукояти, кН
Hitachi ZX450-3	47,2	2,6	Isuzu AH-6WG1XYSA-01 (260)	7,5	8,76	1390	10	293
Hitachi ZX 470H	48,1	2,3	Isuzu AH-6WG1XYSA-01 (260)	7,5	8,76	1390	10	293
Hitachi ZX 850-3	81,7	4,0	Isuzu AH-6WG1XYSA-03 (397)	7,91	10	1600	10,86	464
Hitachi ZX 870H-3	82,8	3,6	Isuzu AH-6WG1XYSA-03 (397)	7,91	10	1600	10,86	464
Hitachi EX 1200	111	6,3	Cummins QSK23 (567)	8,74	11,44	1880/ 2700	12,35	Горизонтальная напорная дистанция, мм-4340
Hitachi EX 1900	191	11	Cummins QSK38-С (810)	10,44	13,44	2100/ 3260	14,61	Горизонтальная напорная дистанция, мм-4820
Hitachi EX 2500	248	15	Cummins QSK50-С (1044)	10,35	14,3	2150/ 3590	15,25	Горизонтальная напорная дистанция, мм-4980
Hitachi EX 3600	361	22	Cummins QSK60-С (1450)	10,99	15,22	1950/4160	6,31	Горизонтальная напорная дистанция, мм-5050
Hitachi EX 5500	518	27	Cummins QSK50Сх2 (1044х2	13,1	16,6	2700/4700	18,9	Горизонтальная напорная дистанция, мм-5550

Hitachi ZX850-3

Hitachi занимает пятое место в мире по производству строительной землеройной техники. Составляющие успеха – забота об удобстве оператора, развитие возможностей экскаватора и упрощение технического обслуживания.

Грейферный ковш (грейфер):

Грейферный ковш (грейфер) – это грузозахватное приспособление, используемое для рытья узких и глубоких траншей, загрузки и выгрузки материалов.

Привод экскаватора может быть любым, но при этом грейфер имеет свои особенности:

– гидравлический – дополнительно имеется привод челюстей, а сам грейфер крепится к рукояти, заменяя собой ковш;

– механический – предполагает канатную подвеску.

При необходимости в гидравлических экскаваторах вместо рукояти может применяться телескопическая стрела, обеспечивающая заглубление грейфера вниз на расстояние до 6 м.

Экскаваторы непрерывного действия

К экскаваторам непрерывного действия относятся многоковшовые землеройные машины с рабочим органом в виде ковшовой цепи или ковшового колеса.

Экскаваторы непрерывного действия по назначению делятся на траншейные; для строительства дренажных систем; мелиоративные и канальные (для разработки, ремонта и очистки каналов) карьерные.

Траншейные экскаваторы

Траншейные экскаваторы используют для рытья траншей и щелей прямоугольного и трапециевидного профиля под трубопроводы, канализационные и теплофикационные системы, линии связи и электроснабжения, для рытья траншей под ленточные фундаменты, для выполнения гидротехнических и мелиоративных работ. Их изготавливают как экскаваторы продольного копания.

Система индексации экскаваторов непрерывного действия продольного копания имеет обозначение ЕТ — экскаватор траншейный. Тип рабочего органа означает буква Р — роторный; Л — цепной (ЕТР, ЭТЛ). Через тире записывают три цифровых обозначения (ЕТР-203А). Первые две цифры указывают на главный параметр траншейного экскаватора — глубину копания, третья цифра — это порядковый номер модели A — первая модернизация.

Траншейный экскаватор состоит из базового пневмоколесного или гусеничного тягача, который обеспечивает перемещение машины и рабочего оборудования, в состав которого входит рабочий орган для разработки и отвальный, устройство для транспортировки грунта в поперечном направлении относительно направления движения машины; оборудование для подъема и опускания рабочего органа.

Рабочее оборудование может быть навесным, прицепным или полуприцепным к базовой машине. Элементы, которые разрабатывают грунт, в цепных траншейных экскаваторов закреплены на одной или двух тяговых цепях, в роторных — на жестком колесе-роторе. Чаще всего траншейные экскаваторы оборудуют ковшами. Траншейные экскаваторы, как правило, перемещают грунт отсыпая его параллельно траншее. Траншею заданного профиля и размеров выполняют за один проход. Производительность таких экскаваторов в 2 — 3 раза выше, чем в одноковшовых, значительно выше качество работ и меньшие энергозатраты. Траншейные экскаваторы разрабатывают грунты I — III категорий, как в нормальном состоянии, так и мерзлые грунты.

Цепные экскаваторы

Конструктивная схема цепного навесного траншейного многоковшового экскаватора приведена на рис. 12.3. На базовом тягаче (рис. 1.3, a) с помощью жестких тяг 9 и рамы 2 закреплена ковшовая рама 7. В верхней и нижней частях рамы установлены ведущие 4 и натяжные 8 звездочки, их охватывают тяговые цепи 5 с закрепленными ковшами 6. В процессе работы при одновременном движении базового тягача и ковшей, каждый ковш срезает стружку постоянного сечения, которая наполняет его. В верхнем положении, обходя ведущую звездочку 4, каждый ковш опрокидывается, высыпая грунт на ленточный отвальный конвейер 3 влево или вправо; можно высыпать грунт соответственно справа или слева от траншеи.

Из рабочего положения в транспортное машина переводится гидроцилиндром 1. При втягивании штока гидроцилиндра 1, верхняя часть ковшовой рамы 7 перемещается влево, а нижняя поднимается.

Рис. 1.3 — Конструктивная схема цепного многоковшового траншейного экскаватора:

1 — гидроцилиндр подъема и опускания рабочего органа; 2 — рама; 3 — ленточный отвальный конвейер; 4,8 — ведущая и натяжная звездочки; 5-тяговая цепь; 6 — ковш; 7 — ковшовая рама 9 — жесткая тяга

Гидроцилиндром 1 регулируется глубина разработки траншеи. Если ее надо углубить, увеличивают ковшовую раму 7 и тяговые цепи и устанавливают больше ковшей. Ширина траншеи определяется размером ковшей.

Роторные экскаваторы

Роторные экскаваторы применяют для устройства траншей глубиной 1,4 — 3,0 м и шириной 0,6 — 1,2 м. Базовой машиной является трактор, рабочим оборудованием роторные колесо, оборудованное ковшами.

Роторные траншейные экскаваторы чаще всего изготавливают по полуприцепной схеме (рис. 1.4). К задней части базового трактора 1 прикрепляется вертикальная направляющая рама 4, в которой на катках передвигается передняя часть роторной рамы 8. На катках 7 установлен ротор 11, где смонтировано ковши 5. Во время работы экскаватор движется поступательно, а ротор вращается, каждый ковш срезает серповидную стружку и заполняется грунтом. Далее ковш транспортирует грунт вверх, переворачивается, высыпает грунт на ленточный конвейер, который отводит его в сторону, образуя отвал, параллельный траншеи. Чтобы грунт преждевременно не высыпался из ковша, на роторной раме закрепляют радиусную направляющую 13.

В процессе работы роторная рама передней частью опирается на базовый трактор, а задней — на пневматические колеса 9. Для зачистки и сглаживания дна траншеи устанавливают зачистной башмак 10. При копании траншеи со склонами, на роторной раме устанавливают ножевые элементы 12.

Рис. 1.4 — Роторный траншейный экскаватор:

а — конструктивная схема; б — продольный разрез стружки; в — вид со стороны рабочего органа; 1 — базовый трактор; 2 — гидроцилиндр подъема и опускания роторной рамы; 3 — цепь; 4, 8 — направляющая и роторная рамы; 5 — ковш; 6 — отвальный ленточный конвейер; 7 — каток; 9 — пневматическое колесо; 10 — зачистной башмак; 11 — ротор; 12 — ножевые элементы; 13 — направляющая роторных рам, которую поднимают и опускают гидроцилиндром 2 и цепью 3, конец которого закреплен на передней части роторной рамы.

При переводе из рабочего положения в транспортное переднюю часть роторной рамы постепенно поднимают, уменьшая глубину траншей, и пневматические колеса 9 выкатываются на поверхность. Ротор погружается в грунт под действием массы рабочего оборудования. Глубина копания зависит от диаметра ротора и не превышает 2,5 м.

В передней части ковшей устанавливают сменные зубцы. При разработке мерзлых грунтов, монтируют специальные зубцы, армированные износостойкими пластинами. При этом используют специальную схему их размещения, которая позволяет разрабатывать грунт на крутых склонах, а также это уменьшает энергоемкость процесса. Копание мерзлого грунта ведется на пониженных скоростях тягача и рабочего органа, при этом производительность экскаватора снижается в 3 — 5 раз.

Для рытья узких траншей и щелей в мерзлых грунтах применяют фрезерные машины, в которых ротор представляет собой диск с закрепленными по ободу сменными резцами.

Скорость движения рабочих органов траншейных экскаваторов не превышает 2,2 м / с, а рабочая скорость машины составляет 6 — 300 м / час. Энергия от двигателя к рабочим органам передается с помощью механической, гидравлической или электромеханической трансмиссией. Транспортная скорость таких экскаваторов составляет 0,5 — 22 км / ч, производительность 80 — 16 м3 / ч; вместимость ковша 16 — 45 литров.

Подъемный кран:

Подъемный кран устанавливается на механические и отдельные виды гидравлических экскаваторов. Он используется в двух вариациях:

– как замена ковша;

– как стрела ферменной конструкции, установленная на машину-базу вместо стрелы самого экскаватора.

Во втором случае монтаж грузовых лебедок проводится на крановой стреле, тяговое усилие им обеспечивает гидравлика машины-базы.

Обзор и сравнение моделей

Среди основных моделей в нашей стране пользуются хорошим спросом отечественные модели. Их есть несколько модификаций, и выпускаются они разными предприятиями.

Например, Донецкий завод экскаваторов производит тросовый экскаватор модели ЭО-4112А-1, который передвигается на гусеницах и снабжён навесными приспособлениями драглайн.

В Новокраматорске на машиностроительном заводе выпускают ряд моделей больших электрических экскаваторов с оборудованием типа ЭШ, ковш которого размером до 20м3.

ОМЗ Горное оборудование и технологии так же выпускает модели ЭШ с драглайнами, ковши которых достигают 100 м3, и экскаваторы ЭДГ оборудованные драглайнами с ковшом до 8,5 м3.

Среди зарубежной техники подобного типа альтернативой нашим спецмашинам вполне может выступить модель Хитачи, передвигающаяся на гусеницах и имеющая удлинённую стрелу.

Техника с драглайном, выпускаемая компанией Hitachi ZX330-3 высокоэффективна в трудных условиях работы, отличается высокой надёжностью и прочностью, оснащена дизельным ДВС, ковшом до 1.4 м3, стрелой до 6,5м3, весит 40 тонн. Также данная модель маневренна и удобна в использовании на сложных участках.

Другие экскаваторы на сайте: ЭКГ-5А, ЭО 3322, ЭО 3323, ЕК 270, шагающий экскаватор, траншейный экскаватор, мини-экскаватор Ландформер, а так же самодельный мини экскаватор.

11 различных типов лопат (анатомия, использование и изображения)

Существует так много различных типов лопат, и выбор правильной лопаты может сделать разницу между долгим днем ​​тяжелой работы или простой и легкой задачей. Лопаты — бесценные садовые инструменты, некоторые из которых специально предназначены для одной работы, а некоторые — отличные рабочие лошадки, которые можно использовать для целого ряда садовых работ. Чтобы полностью понять различные типы лопат, во-первых, неплохо бы узнать об анатомии лопаты.

Здесь мы предлагаем простые объяснения различных частей лопаты, а затем подробно расскажем о 12 типах лопат.

Детали лопаты

A. Захват

Захват лопаты — это самая верхняя часть, которая крепится к валу. Она может иметь форму деревянной, пластиковой или металлической ручки, но часто ручки может вообще не быть, и лопатой можно пользоваться, держась за верхнюю часть древка. Если черенок лопаты сделан из стекловолокна, к нему будет прикреплена рукоятка для предотвращения осколков. D-образная рукоятка распространена среди более коротких лопат и лопат для копания, что помогает увеличить сцепление.

B. Рукоятка

Рукоятка лопаты представляет собой длинную часть этих инструментов, похожую на шест, и используется в качестве рычага при работе с лопатой. Обычно их изготавливают из дерева, стеклопластика или металла. Все эти материалы имеют свои плюсы и минусы с точки зрения использования лопаты и долговечности, и тип, который вы хотите выбрать, может зависеть от личных предпочтений или бюджета. Металлические древки, как правило, самые прочные и долговечные, но деревянные древки обычно более эргономичны и эстетичны и пользуются большей популярностью у традиционалистов. Длина черенка лопаты может быть разной, а высота лопаты должна соответствовать вашему росту, чтобы ею было удобно пользоваться.

C. Воротник

Воротник лопаты находится там, где лезвие встречается с древком. Важно, чтобы ошейник был надежным и крепким; в противном случае он может рассыпаться или треснуть во время тяжелой работы. Воротник обычно соединяется с валом и рукояткой лопаты с помощью заклепки или винта и может быть отсоединен, если вам нужно заменить любой конец. Лезвие обычно имеет гораздо более длительный срок службы, чем стержень и рукоятка, поэтому, если какая-либо из этих частей сломается, вы можете купить замену и прикрепить их к своему старому лезвию на воротнике.

D. Подножка

Подножка лопаты также известна как ступенька. Это самый верхний край лезвия, куда вы можете поставить ногу, чтобы усилить давление, хотя не все лопаты имеют защитную пластину. Отбойные пластины обычно можно найти на лопатах для копания, где дополнительный вес пользователя может быть использован для более глубокого копания земли. Использование отбойника позволит достичь лучших результатов, а также значительно облегчит работу пользователю, поскольку он может использовать свой вес, чтобы копать землю, а не только мышцы рук и спины.

E. Лезвие

Лезвие лопаты — это самая нижняя часть инструмента, которая соприкасается с землей. Обычно он изготавливается из металла или алюминия, хотя в некоторых случаях может быть из стекловолокна или пластика. Лезвия лопаты бывают самых разных форм и размеров, и, возможно, именно конструкция лезвия делает наибольшую разницу между различными типами лопат.

F. Наконечник

Наконечник лопаты — это нижний край лезвия, наиболее удаленный от черенка. Он принимает различные формы в зависимости от предполагаемого использования лопаты. Плоские кончики лучше всего подходят для черпания или перемещения, а заостренные и закругленные кончики лучше всего подходят для резки и копания.

Руководство по покупке

Если вы ищете новую лопату, найдите минутку, чтобы подумать об этих соображениях, прежде чем сделать свой выбор. Покупка подходящего инструмента значительно облегчит вам жизнь и сэкономит ваше время и деньги.

A. Использование по назначению

Существует множество экскаваторов, разработанных с учетом конкретных потребностей. Если вы заядлый ландшафтный садовник и вам нравится иметь множество инструментов для качественного выполнения работы, купите лопату, предназначенную именно для этой работы, например, траншейную лопату для рытья траншей или яму для столба. лопата для создания отверстий для столбов. Однако, если у вас нет опыта в садоводстве и вы не будете тратить слишком много времени на работу, то вам лучше купить только одну лопату для копания хорошего качества. Если вы купите правильно, лопата для копания прослужит вам много лет, может быть, даже десятилетий, и ее можно будет использовать для множества садовых работ, включая рытье траншей, прополку, копание и перемещение почвы.

B. Форма лезвия

Форма лезвия, которое вы хотите для своей лопаты, зависит от типа вашей почвы, поэтому перед покупкой убедитесь, что вы знаете, с чем работаете. Лопаты с плоским лезвием лучше всего подходят для работы с рыхлой почвой, а также для черпания и обработки кромок. Круглые лезвия лучше подходят для более мягких или новых почв, а заостренные лопаты лучше всего подходят для твердых или уплотненных почв.

C. Размер и вес

Высота лопаты важна для предотвращения физической боли пользователя, чаще всего боли в верхней части спины или плечах. Идеальная высота лопаты должна быть примерно на четыре дюйма ниже вашего плеча, когда она стоит прямо. Вес также является важным фактором, так как тяжелая лопата быстро утомит вас, тогда как легкая лопата не будет такой прочной. Вот почему у некоторых людей есть разные лопаты для разных работ, чтобы они могли настроить тип лопаты, которую они используют, в соответствии с типом задачи, которую они хотят выполнить. Если вы планируете использовать лопату для перемещения большого количества материала, например, большой кучи каменной гальки, то лучше подойдет легкая лопата, чтобы вы могли перемещать гальку, не уставая. Для копания лучше всего подойдет более тяжелая лопата, так как она будет более прочной и способной выдерживать давление, возникающее при копании земли.

D. Конструкционный материал

Материал, из которого изготовлена ​​лопата, является жизненно важным фактором при выборе лопаты, и выбор материала зависит от ваших требований. Для тяжелых работ вам понадобится прочная лопата, поэтому лучше всего подойдет лопата из твердой стали. Если вся лопата сделана из одного твердого материала, то она не сломается в месте воротника (поскольку это самое слабое место большинства лопат и причина большинства поломок). Если ваша лопата будет использоваться для более легких работ, таких как зачерпывание и перемещение почвы, то алюминий может быть хорошим выбором, так как он легче, но относительно прочен.

Многие лопаты премиум-класса теперь изготавливаются из титана, преимущество которого в том, что он легкий, но при этом исключительно прочный, даже в большей степени, чем сталь. Титан также устойчив к ржавчине и не подвергается коррозии, что делает лопату долговечной. Цена титановых лопат действительно высока, что может оттолкнуть многих людей, но если вы ищете надежную лопату, которая прослужит вам долгие годы, титановая лопата — отличный выбор. Также обратите внимание на материал воротника лопаты и на то, как ручка и лезвие крепятся к древку. Болт окажется самым долговечным, в то время как резьбовое соединение или запрессовка, как правило, не прослужат больше года.

Типы лопат

1. Лопата для обрезки краев

Эта лопата специально разработана для создания аккуратных краев вокруг газонов или бордюров, создавая четкий окончательный край. У него длинный стержень с металлическим полукругом небольшого размера, закрепленным внизу, и прямая подножка, на которую можно надавливать ногами. Лезвие обычно острое и плоское, так как его следует вдавливать прямо в газон или почву. Лезвие довольно мелкое, так как ему не нужно делать глубокие надрезы, чтобы быть эффективным. Хотя они в основном используются для своей основной цели создания и ухода за садовыми бордюрами, они также могут быть полезны для других задач, включая разрушение неглубоких корней растений. Поскольку эти лопаты имеют довольно маленькое лезвие, они идеально подходят для использования на небольших участках, где вам нужно быть очень точным, чтобы не повредить близлежащие растения.

2. Траншейная лопата

Траншейная лопата, также известная как траншейная лопата, имеет два основных назначения. Во-первых, он может копать неглубокие траншеи, а во-вторых, он может очищать и приводить в порядок более глубокие траншеи, проделанные более мощным инструментом. Траншейные лопаты имеют длинное и узкое лезвие с заостренным концом, причем лезвие поставлено под углом. Из-за того, насколько узкое лезвие, места для подножки почти нет, поэтому вбивать лопату в землю своим весом не вариант, и вместо этого вам придется использовать силу рук. Это означает, что сделать что-то большее, чем неглубокая траншея, будет очень трудно и утомительно. Траншейные лопаты в основном используются садовниками.

3. Плоская лопата

Как следует из названия, плоские лопаты имеют плоское лезвие. Любая лопата с плоским лезвием в первую очередь предназначена для черпания, и у них часто есть слегка вогнутое лезвие, как у квадратной ложки, что делает их более удобными для переноски материалов. Они полезны для перемещения садовых материалов, таких как почва, мульча или гравий, и идеально подходят для загрузки тачек или других садовых контейнеров. Плоское лезвие означает, что они не очень хороши в копании, но у них есть большая подножка, которая поможет вам усилить давление, чтобы вдавить лезвие в землю. Это полезно для неглубоких задач копания, таких как окантовка или очистка наших траншей. Если вы хотите использовать его для этой цели, лучше всего он будет работать с мягкими почвами. В первую очередь плоская лопата предназначена для черпания, разбрасывания и перемещения, но это очень полезный садовый инструмент, поскольку он может выполнять и другие функции.

4. Лопата для посадки деревьев

Эти лопаты специально разработаны для посадки деревьев, что позволяет быстро выполнять работу, которая заняла бы гораздо больше времени при использовании лопат других типов. Лопата для посадки деревьев имеет узкое лезвие с изогнутым или заостренным концом. Узкое лезвие означает, что он может копать ямы различного размера, вбивая лопату в землю по кругу. Вал может различаться по размеру в зависимости от того, что вам нужно для вашей задачи: более длинные валы лучше подходят для плоской и ровной поверхности, а более короткие валы лучше подходят для холмов или наклонной поверхности. Эти лопаты можно использовать, чтобы выкопать дерево для пересадки или создать новую яму для посадки дерева. Лопаты похожи по форме на траншейную лопату, поэтому их можно удвоить, чтобы создать неглубокие траншеи, где длинная траншея для клумбы имеет больше смысла, чем создание множества маленьких ям для растений. Его также можно использовать для очистки больших траншей от камней и мусора.

5. Лопата

Есть два разных инструмента, которые называются лопатой. Первый по сути представляет собой лопату для уборки снега, работающую на газе или электричестве. У них есть лезвия, которые вращаются, собирая и рассеивая снег, что позволяет с легкостью расчищать заснеженную дорожку или подъездную дорожку. Они намного эффективнее обычной лопаты для уборки снега, но, как и следовало ожидать, стоят значительно дороже. Они представляют собой более компактную и легкую альтернативу традиционному снегоуборщику. Второй тип экскаватора представляет собой своего рода отбойный молоток с лопатой. Они используются для копания земли или рытья ям и траншей в сильно уплотненной почве. Они особенно полезны, поскольку они достаточно малы, чтобы работать в областях, где более крупная техника не может поместиться.

6. Лопата для бурения столбов

Лопата для бурения столбов представляет собой тип двойной лопаты, которая также известна как копатель ямы для столбов. Он состоит из двух соединенных вместе лопат, обычно с длинными и узкими, изогнутыми внутрь лезвиями с изогнутыми концами. Форма лезвий помогает лопате разрезать любые корни или все, что может встать у них на пути. При смыкании лопасти образуют цилиндрическую форму. Лопата для отверстий для столбов используется в основном для рытья глубоких ям для вставки столбов забора. Они делают это, используя движения копания, захвата и подъема, удаляя цилиндр почвы с земли одним быстрым движением. Если вам нужно выкопать несколько отверстий для столбов, лопата для отверстий для столбов — это стоящая инвестиция. Он создает отверстия за меньшее время по сравнению с попыткой копать ямы лопатой, а также дает гораздо более аккуратные отверстия для чистой и профессионально выглядящей отделки.

7. Ручная лопата

Эти лопаты имеют разные названия, включая садовую лопату, садовую лопату, ручную лопату, ручную лопату и садовую лопату (хотя называть это лопатой было бы неточно). По сути, это миниатюрные лопаты с коротким древком, обычно около шести дюймов в длину, которые можно использовать для различных садовых работ, включая выкапывание сорняков, удаление растений и рытье ям для новых растений. Дизайн этих инструментов может варьироваться, но по большей части все они имеют довольно узкое закругленное или заостренное лезвие, которое обычно имеет диаметр около четырех дюймов. Лезвие ручной лопаты обычно выпуклое, что облегчает черпание.

8. Лопата для корней

Лопаты для корней могут различаться по конструкции, хотя обычно все они имеют удлиненные треугольные лезвия. Эти лезвия могут заостряться на конце или иногда обрезаться, чтобы получить сплющенный кончик. Боковые края лезвия часто зубчатые, что помогает перепиливать корни укоренившихся растений. Эти лопаты разработаны специально для удаления растений или деревьев для пересадки или утилизации. Их лезвия полезны для прорезания жестких укоренившихся корней старых деревьев, которые затем можно удалить, чтобы освободить больше места для образования и распространения новых корней. Эти лопаты также полезны при создании ям для новых деревьев или растений.

9. Совковая лопата

Совковая лопата имеет гораздо большее лезвие, чем у большинства лопат, с немного более коротким древком и рукоятью, так что общая высота соответствует обычному размеру. Лезвие обычно имеет плоский кончик, хотя иногда они могут быть и закругленными. Совковые лопаты имеют зачерпнутую форму с жесткими боковыми краями, которые помогают удерживать любой материал, который вы перемещаете. Они полезны для перемещения большого количества материала, включая почву, гравий, древесную стружку и мусор. Они могут быть изготовлены из различных материалов, при этом алюминиевые совковые лопаты имеют более короткий срок службы, чем более прочные металлические совковые лопаты. Подумайте о типе материала, который вы зачерпываете, и о том, сколько его вам нужно переместить, прежде чем покупать совок. Хотя алюминиевые лопаты не прослужат так долго, они легче, что может значительно упростить перемещение большого количества материала.

10. Лопата для снега

Если вы живете в регионе, где регулярно случаются снегопады, лопата для снега — это необходимый инструмент в вашем гараже. Эти лопаты имеют длинные стержни, которые могут быть изготовлены из конструкционного материала, от дерева до металла или пластика. Лезвие большое, прямоугольное, изогнутое по вертикали. Эта форма позволяет собирать снег с тротуара или крыльца и выбрасывать его во двор или куда угодно. Некоторые лопаты для снега имеют металлические канавки или гребни на конце лезвия, которые помогают удалять снег, а также могут использоваться для скалывания льда.

Лопаты для снега изготавливаются из различных материалов, с лезвиями из пластика или металла, а размеры лезвий сильно различаются. Большой отвал с острой кромкой и глубоким изгибом будет наиболее эффективно и результативно сгребать снег. Если у вас есть большая площадь, с которой нужно сгребать снег, или если уборка снега — это задача, которую вам приходится выполнять часто, вы можете инвестировать в эргономичную лопату для снега. Они имеют изогнутый стержень, который помогает уменьшить боль в спине, связанную с уборкой снега, и они также могут иметь дополнительные ручки вдоль стержня, чтобы вы могли отрегулировать захват в более удобное положение. Эргономичные лопаты для снега также будут иметь эргономичные рукоятки, которые будут легче держаться в ладонях.

11. Остроконечная лопата

Остроконечная лопата — это то, что вам нужно, если вы хотите копать твердые, уплотненные почвы или даже каменистые почвы. Лопата этого типа будет иметь лезвие, заостренное на конце, и края, слегка изогнутые вверх. Благодаря обеим этим характеристикам инструмент идеально подходит для копания, а также для удержания выкопанного материала. Эти лопаты имеют длинный черенок, который может быть деревянным или металлическим, и широкую подножку. Подножка позволяет вам использовать свой вес, чтобы копать более глубокую или плотную почву, чем позволяет большинство лопат.

12. Круглая лопата-экскаватор

Круглая лопата-экскаватор лучше всего подходит для рытья ям в более мягких почвах. У него лезвие с изогнутыми краями, как у остроконечной лопаты, но кончик имеет изогнутую форму. Он идеально подходит для рытья ям для новых растений или деревьев, а также для пересадки комнатных растений. Однако, если у вас тяжелая глина, каменистая или жесткая почва, то круглая лопата может не дать вам желаемых результатов, и остроконечная лопата будет более подходящей.

13. Складная лопата

Эти маленькие лопаты сгибаются пополам, чтобы их можно было легко переносить. Их полезно брать с собой в походы и другие занятия на свежем воздухе, где пространство ограничено, а также разумно хранить один из них в багажнике вашего автомобиля на случай чрезвычайной ситуации. Недорогие складные лопаты обычно имеют очень короткий срок службы и легко ломаются или ломаются. Для долговечности инвестируйте в полностью стальную конструкцию, так как она также больше подходит для тяжелых условий эксплуатации.

Миниатюры железнодорожного экспресса 2121 — Строительное оборудование — Лопата экскаватора Bucyrus — Набор в масштабе N

Миниатюры железнодорожного экспресса 2121 — Строительное оборудование — Лопата экскаватора Bucyrus — Набор в масштабе N — Модель железной дороги Среднего Запада

Артикул:

РЭМ2121

СКП:

835846021212

Наличие:

Все товары в наличии доставляются в течение 1 рабочего дня

Текущий запас:

Часто покупают вместе:

Инк.

Налоги

Доп. Налог

• Описание
• Подробности

Описание

Строительная техника — Экскаватор Bucyrus Shove Railway Express Миниатюры в масштабе N Строительная техника — Лопата экскаватора Bucyrus Название дороги : Номер дороги : На фото может не отображаться реальный номер дороги . Пожалуйста, смотрите описание для фактического номера дороги

Детали

Шкала:

Шкала N

Сопутствующие товары

Железнодорожный экспресс-миниатюры 2008 — гусеничная тележка с боковой стрелой – набор в масштабе N

11,89 $

Оборудование MOW — В комплект входит гусеничная тележка с навесным краном с боковой стрелой. Обычно используется для схода с рельсов RR. Миниатюрный гусеничный тягач Railway Express в масштабе N с боковой стрелой Название дороги: Номер дороги: Фото может…

Миниатюры Железнодорожного экспресса 2081 – M.O.W. Гондольный кран — комплект N Scale

11,49 $

Транспортные средства MOW — Гондольный кран MOW. (гондола в комплект не входит) Железнодорожный экспресс в миниатюре N Scale M.O.W. Гондольный кран Название дороги: Номер дороги: На фото может не отображаться реальный номер дороги. Пожалуйста, смотрите…

Клиенты также просмотрели

GHQ 53-011 – Кран Bucyrus Erie 30-B – Комплект масштаба N

25,94 $

GHQ N Scale Bucyrus Erie 30-B Crane Название дороги: Номер дороги: На фото может не отображаться реальный номер дороги. См. описание фактической дороги номер

.

Showcase Miniatures 58 – Регулятор балласта – Комплект N Scale

47,95 $

В этот комплект входит более 30 металлических деталей, которые точно воспроизводят эту машину для технического обслуживания рельсовых путей. Детали фототравления включены для супердетализации прямо из упаковки. Спереди…

Железнодорожный экспресс-миниатюры 2008 — гусеничная тележка с боковой стрелой – набор в масштабе N

11,89 $

Оборудование MOW — В комплект входит гусеничная тележка с навесным краном с боковой стрелой. Обычно используется для схода с рельсов RR. Миниатюрный гусеничный автомобиль Railway Express в масштабе N с боковой стрелой Название дороги: Номер дороги: Фото может…

Миниатюры Railway Express 2041 – Burro Crane – N Scale Kit

15,84 $

Транспортные средства MOW — Burro Crane Railway Express Миниатюры N Масштаб Burro Crane Название дороги : Номер дороги : На фото может не отображаться реальный номер дороги .
