Цепные траншейные экскаваторы предназначены для отрывки траншей в грунтах I—III категорий. Они отрывают траншеи с ровными стенками и дном, поэтому перед укладкой трубопроводов или кабелей не требуется дополнительных планировочных работ. Отвалы грунта располагаются в непосредственной близости от бровки траншеи, что удобно для последующей засыпки.

Промышленность выпускает цепные траншейные экскаваторы различные как по компоновке, так и по конструкции рабочего оборудования. Экскаваторы на пневмоколесном ходу выпускают на базе колесных тракторов, экскаваторы на гусеничном ходу — на базе гусеничных тракторов или собственных гусеничных шасси. Рабочее оборудование экскаваторов ЭТЦ-161, ЭТЦ-165, ЭТЦ-252 и ЭТУ-354А скребковое, а экскаватора ЭТУ-354 — ковшовое.

Рабочее оборудование экскаватора ЭТЦ-161 состоит из цепного рабочего органа скребкового типа и шнекового конвейера. Спереди на трактор устанавливают бульдозерный отвал. Привод рабочего оборудования предусмотрен от вала отбора мощности трактора через редуктор с муфтой предельного момента. Привод рабочего хода осуществляется гидростатической передачей, бесступенчатое регулирование рабочей скорости производится с помощью регулятора потока.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Экскаватор ЭТЦ-165 выполнен на базе универсального колесного трактора МТЗ-82. Два ведущих моста базового трактора обеспечивают высокие тягово-сцепные качества экскаватора. Автоблокировка дифференциала заднего моста снижает буксование и улучшает прямолинейность движения машины при работе экс-кавационным и бульдозерным оборудованием.

Возможность поворота бульдозерного отвала в плане и выдвижение его в сторону за колею трактора позволяют производить засыпку при движении параллельно траншее, что резко повышает производительность.

Экскаваторов ЭТУ-354, ЭТУ-354А и ЭТЦ-252 предназначены для отрывки траншей прямоугольного и трапецеидального сечения глубиной до 3,5 м, шириной по дну до 1,1 м и шириной по верху до 2,8 м в грунтах I—III категорий с каменистыми включениями размером до 200 мм. Цепные откосообразователи экскаватора ЭТУ-354А оснащены поперечными цепями, что обеспечивает более эффективное обрушение грунта.

Рис. 1. Экскаватор ЭТЦ-161: 1 — зачистное устройство, 2 — рабочий орган, 3 — редуктор привода рабочего органа, 4 —турасный вал, 5 — гидромеханический ходоуменьшитель, 6 — трактор «Беларусь» МТЗ-50, 7 — гидроцилиндр подъема бульдозера, 8 —бульдозер, 9 — шиековый конвейер

На экскаваторах ЭТУ-354 и ЭТУ-354А применяют сменное оборудование, предназначенное для разработки мерзлых грунтов с глубиной промерзания до 1 м.

Экскаватор ЭТЦ-252, который заменяет экскаваторы ЭТУ-354 и ЭТУ-354А, имеет ряд преимуществ перед ними: более мощный двигатель, удобная кабина машиниста, бесступенчатое регулирование скоростей рабочего хода, рациональная навеска рабочего органа, гидропривод конвейера. Бее это позволяет улучшить условия труда машиниста, резко повысить производительность, улучшить приспособляемость экскаватора к грунтовым условиям.

Цепные траншейные экскаваторы обычного исполнения не могут разрабатывать прочные и мерзлые грунты, поэтому для выполнения этих работ создается специальный экскаватор ЭТЦ-208.

Рабочее оборудование этой машины представляет собой гусеничную цепь, оснащенную резцами и скалывающими клиньями. Рабочее оборудование и поперечный конвейер приводятся от вала отбора мощности трактора через специальный редуктор. Привод рабочего хода обеспечивается гидромеханическим ходо-уменьшителем.

Экскаватор-дреноукладчик представляет собой цепной траншейный экскаватор со специальным оборудованием и системами для строительства закрытого горизонтального дренажа (табл. 19). В зонах избыточного увлажнения используют экскаваторы-дреноукладчики ЭТЦ-202 и ЭТЦ-202А, которые отрывают траншею шириной 0,5 м в грунтах I—II категорий с наличием отдельных камней размером до 35 см.

Экскаваторы-дреноукладчики оснащены системами автоматического выдерживания заданного уклона дна траншеи, что позволяет укладывать дренаж как на ровной местности, так и на трассах с поперечным уклоном до 3, с продольным до 5° и при наличии местных неровностей до 15 см. Экскаваторы имеют ковшовое рабочее оборудование и ленточный отвальный конвейер.

Экскаватор-дреноукладчик ЭТЦ-202А (рис. 38) является модернизированной моделью экскаватора ЭТЦ-202, оборудован универсальным трубоукладчиком, который позволяет укладывать как керамические, так и пластмассовые дренажные трубы. Экскаватор имеет гидромеханическую трансмиссию рабочего передвижения, обеспечивает разгрузку грунта на любую сторону.

Для строительства дренажа в зонах искусственного орошения созданы экскаваторы-дреноукладчики с глубиной копания до 4 м. В настоящее время для укладки дренажа глубиной до 4 м применяют дреноукладчики типа ЭД-3,0; Д-658 и Д-659.

Экскаваторы-дреноукладчики типа Д-659, получившие наибольшее распространение, представляют собой цепной траншейный экскаватор на гусеничном ходу со специальным оборудованием, предназначенный для строительства горизонтального дренажа глубиной до 4 м из гончарных труб диаметром 100—200 мм с одновременной изоляцией их песчано-гравийным фильтром и последующей засыпкой траншей грунтом. Тягач экскаватора сконструирован на базе узлов трактора Т-100М и роторного траншейного экскаватора ЭР-7А. Рабочий орган дреноуклад-чика Д-659А(Б) цепной ковшовый. Ковшовая цепь, звездочки турасного вала и огибные ролики унифицированы с соответствующими деталями экскаватора

Рис. 2. Экскаватор ЭТУ-354А: 1 — гусеничный ход, 2 — лебедка, 3 -коробка передач, 4 — двигатель, 5— кабина, 6 — турасный вал, 7 — откосообразователи, 8 — рабочий орган, 9 — верхняя рама, 10 — конвейер

Рис. 3. Экскаватор-дреноукладчик ЭТЦ-202А: 1 — трубоукладчик, 2 — рама рабочего органа, 3 — ковшовая цепь, 4 — гидроцилиндр подъема рабочего органа, 5 — пилон, 6 — рама гусеничного хода, 7 — конвейер, 8 — кабина 9 — гусеничная цепь, 10 — бортовой фрикцион, 11 — капот, 12 – двигатель, 13 — рама экскаватора, И барабан для пластмассовых труб, 15 — фара, 16 — привод рабочего органа, 17 — направляющее кольцо для пластмассовых труб, 18 — датчик

Читать далее: Кинематические, гидравлические и электрические схемы цепного траншейного экскаватора и дреноукладчика

технология и оборудование.

Журнал Строительная техника и оборудование

Траншейный экскаватор одновременно может проводить резку грунта, его выемку из траншеи и уборку. Подобные машины изготавливаются и для малых объемов работ, таких как неглубокая прокладка коммуникаций, и для крупных – прокладка трубопроводов большого диаметра глубоко под землей. Преимущество в работе специализированных траншейных экскаваторов заключается в быстрой, чистой и стабильной прокладке траншеи, высоком качестве, снижении трудовых затрат, возможности повторного использования вынутого грунта для засыпки траншеи и общей экономической эффективности.

Для выполнения работ различного характера и объема для разных типов грунтов разработаны рабочие органы четырех основных типов: цепные; роторные; дисковые; плужные.

Достоинства специализированного становятся более наглядными в сравнении с другими методами прокладки траншеи. Так, одноковшовые экскаваторы не дают четкой, ровной и одинаковой глубины, а комки вынутого грунта порой нельзя использовать для обратной засыпки. Производительность одноковшовых экскаваторов намного ниже из-за дискретности рабочего процесса (набор грунта в ковш, выемка грунта из траншеи, освобождение грунта из ковша, возврат ковша в траншею, перестановка экскаватора) траншейный же экскаватор выполняет выемку грунта непрерывно, передвигаясь самостоятельно со скоростью, задаваемой рабочим органом.

Траншейный экскаватор способен работать в тяжелых условиях и, практически, по всем видам грунтов без привлечения дополнительных машин: по мерзлым грунтам, илу, глине, известняку, ракушечнику, большинству скальных пород, бетону и асфальтобетону. Струйная очистка траншеи вызывает появление неровностей дна траншеи, что влечет за собой увеличение трудовых затрат в последующих работах. Грунт после струйной очистки зачастую невозможно использовать для обратной засыпки.

Применение траншейных экскаваторов наиболее эффективно для прокладки коммуникаций вдоль дорог, в сельской местности, т. е. там, где необходимо вырезать длинные траншеи в жесткие сроки, и где нет опасности повреждения существующих коммуникаций. В условиях плотной инфраструктуры городов более применимы как траншейные технологии с применением одноковшовых экскаваторов, так и бестраншейные технологии с применением установок направленного горизонтального бурения.

Траншейный экскаватор начали производить уже достаточно давно и сегодня строителям предлагается широкий выбор машин самых разных типоразмеров, как специализированных, так и в качестве сменного оборудования для универсальных машин. Основными потребителями являются строители магистральных газо- и нефтепроводов и линий связи.

На российском рынке представлена продукция отечественных заводов, а также ряда западных машиностроительных компаний.

Траншейные экскаваторы или, как их еще именуют, баровые машины, традиционно выпускаются несколькими российскими заводами. Рабочий орган имеет несколько названий: цепной, траншейный экскаватор, траншеекопатель, баровый агрегат, грунторез. В целом модельный ряд не нов и однообразен. Все агрегаты генетически происходят от ЭТЦ-165 и навешиваются на колесный или гусеничный трактор. По типоразмеру они занимают среднее положение. Ни компактных машин, способных работать в стесненных условиях, ни мощных, тяжелых машин отечественная индустрия пока не предлагает. Для нужд инженерных войск производятся роторные траншеекопатели на базе артиллерийских тягачей, но экономическая эффективность боевых машин в гражданском строительстве представляется более чем сомнительной.

Привод цепных траншеекопателей – механический. Мощность отбирается от коробки передач. Для синхронизации движения рабочего органа и трактора устанавливается гидроходоуменьшитель. Подъем и опускание стрелы агрегата осуществляется гидроцилиндром. Гидравлическая жидкость подается отдельным шестеренным насосом из общей рабочей гидросистемы.

ОАО «Копейский машиностроительный завод» (Челябинская обл.) специализируется на производстве горно-шахтного оборудования для угольной и калийной промышленности. Выпускаемые заводом цепи «Урал-33» для проходческих комбайнов очень хорошо подошли и к баровым машинам для работы по мерзлым грунтам. На заводе организовано производство двух моделей агрегатов для МТЗ-82 и Т-170, отличающихся длиной бара и весом, а также соответствующих запасных частей к ним. Комплект поставки агрегата под трактор Т-170 включает гидроходоуменьшитель. Для МТЗ его можно приобрести как дополнительное оборудование, так как он не входит в стандартную поставку. Очевидно, предполагается, что с его функциями прекрасно справляется механизатор. Конструкция агрегата и технология навешивания его на трактор довольно проста и может быть выполнена самим покупателем. Как запасные части поставляются наиболее изнашиваемые детали – цепи, резцы и звездочки. Цепи изготавливаются трех типов: одинарные шириной 140 мм, сдвоенные шириной 280 и 410 мм. Резцы – основной расходный материал. Ими с карбидным напылением комплектуется горно-шахтное оборудование, баровые агрегаты, дорожные фрезы, которые, кстати, Копейский завод тоже выпускает. Резцы прикрепляются к цепям по определенной схеме для равномерного распределения нагрузок и равномерного же износа. Летних цепей и деталей к ним завод не выпускает.

ОАО «Михневский ремонтно-механический завод» производит восемь моделей цепных, траншейных экскаваторов на базе Т-170, ДТ-75, МТЗ-82, Т-158ОК, Т-151, ЮМЗ-6. Траншейный  экскаватор может комплектоваться как зимними цепями «Урал-33» шириной 140 мм, так и летними шириной 210, 270 и 410 мм. Конструкторское бюро вносит изменения в конструкцию агрегата. Так, для улучшения эксплуатационных качеств посадочный диаметр ведущей звездочки увеличен на 2 мм. Создаются новые модели, например, двухбаровый агрегат. Такими действиями производитель стремится привязать потребителя к себе, повысив его издержки при смене поставщика. Михневский РМЗ выделяется активной маркетинговой деятельностью среди отечественных конкурентов, что дает возможность сохранить клиентуру и загрузить производство.

Среди базовых машин отдается предпочтение МТЗ. По сравнению с липецкими эти тракторы мощнее и надежнее. Еще имеется такая особенность конструкции: в любой стандартный минский трактор можно установить гидроходоуменьшитель, а липецкий с таким устройством нужно заказывать уже собранным в заводских условиях.

ОАО «Навлинский завод «Промсвязь» ориентируется на традиционный рынок сбыта своей продукции – связистов. Заводское КБ разработало собственную цепь шириной 200 мм и соответствующие зубки для нее. По особой просьбе заказчика завод может изготовить баровый агрегат под цепь «Урал-33». Основной базовый трактор – МТЗ-82.

ДГУП «Дмитровский экскаваторный завод» ведет активные конструкторские работы. Разработано несколько видов зимних и летних цепей, отличающихся по ширине и длине звена, а также зубков. Дмитровцы признают, что «Урал-33» наиболее подходит для разработки трудных крупнообломочных несцементированных грунтов и асфальтобетонного покрытия, а для работ с рыхлыми песчаными грунтами отдают предпочтение цепям собственной разработки. Они готовы предоставить потребителю агрегат как с собственными цепями, так и с «Урал-33». Основной базовый трактор также МТЗ-82, для него разработаны две модели, одна – под цепи шириной 200 и 400 мм, вторая – под цепи шириной 140 и 200 мм. Есть агрегат для колесного тягача КЗКТ-538, способного рыть траншею шириной 600 – 1 100 мм и глубиной до 1,5 м.

Роторные экскаваторы выпускает ООО «Радицкий машиностроительный завод» , расположенный в Брянске. В производстве две модели на базе гусеничного трактора Т-170, отличающихся шириной отрываемой траншеи и габаритами дополнительного оборудования – конвейеров. Машины имеют внушительные габариты (11 500х 3 200х440 мм) и вес (32 т). Основные потребители роторных экскаваторов – газовики и нефтяники. Такие экскаваторы демонстрируют хорошую производительность в сибирских грунтах, богатых мелкими абразивными частицами.

Среди ведущих мировых производителей наиболее широкая номенклатура траншейных экскаваторов у американской Vermeer Manufacturing Company. Модельный ряд Vermeer представлен специализированными траншейными экскаваторами на колесном и гусеничном ходу, оборудованными цепными, плужными или дисковыми рабочими органами. Роторных экскаваторов Vermeer не производит. Модельный ряд начинается с машин весом 330 кг и заканчивается 82 т. Они способны прокладывать траншеи шириной от 8,9 до 142 см и глубиной до 6,4 м. Вся техника стандартно оборудуется микропроцессорной системой TEC-2000(r), синхронизирующей скорости рабочего органа и машины. Дополнительно может быть установлена лазерная система контроля глубины траншеи. Привод на ведущие колеса и рабочие органы – гидравлический. Траншейный экскаватор комплектуют дизельными двигателями Deutz, Cummins, John Deere и Caterpillar.

Гусеничные траншейные экскаваторы Vermeer представлены 12 специализированными моделями весом от 8,2 до 82 т с шириной рабочего органа от 20 до 142 см. Младшая модель способна прорезать траншеи глубиной 1,8 м, старшая – Т1555 – до 6,4 м. Гусеничные траншеекопатели предназначены для выполнения очень больших объемов работ в тяжелых условиях. Кроме самых тяжелых базовые машины имеют стандартно или дополнительно механизм балансировки гусениц, что позволяет нарезать вертикальные траншеи на косогорах. Сложные условия работы в тяжелых грунтах потребовали разработки довольно изощренной технологии прокладки траншеи, начинающейся с выбора машины, режима работы, количества, размера и схемы размещения резцов, схемы размещения и формы накладок, ширины карбидного напыления на резцах и прочих нюансах. Гусеничные машины Vermeer наиболее хороши в скальных грунтах. В абразивных песчаных грунтах машины подвергаются более сильному износу и менее эффективны, чем роторные экскаваторы.

Колесные машины (вес от 1,8 до 3,8 т) насчитывают восемь универсальных моделей для прокладки коммуникаций в достаточно легких грунтах, на которые в качестве основных рабочих органов могут быть установлены траншеекопатель, кабельный плуг, комбинированный траншеекопатель и кабельный плуг, дисковая пила. В качестве дополнительного оборудования предлагается одноковшовый экскаватор, бульдозерный отвал, кабельная катушка, т.е. траншейный экскаватор может быть использован для выполнения комплекса работ. Для вырезания траншей в слое бетона или асфальтобетона, например, вдоль бордюра дорог, имеются специальные машины, оборудованные дисковыми пилами. В арсенале Vermeer есть также три специализированные машины с плужным рабочим органом для прокладки магистральных линий связи на глубину до 119 см. Фирма также предлагает компактные машины для прокладки коммуникаций в стесненных условиях на небольшую глубину.

Модельный ряд траншейных машин, продаваемых Case Corporation, значительно уже, чем у Vermeer: всего семь моделей колесных траншеекопателей, начиная от ручной модели 60 весом 327 кг и заканчивая моделью 960 весом 5 761 кг. Машины Case могут оснащаться различными рабочими органами. Как в качестве основного, так и дополнительного оборудования применяются траншеекопатель, дисковая пила, кабельный плуг с катушкой, одноковшовый экскаватор, бульдозерный отвал и даже маленькая установка направленного горизонтального бурения. Рабочие органы приводятся в действие гидроприводом. Базовые машины имеют рулевое управление на четыре колеса, планетарные мосты.

Caterpillar может предложить потребителю выбор из трех моделей траншеекопателей, разработанных в качестве навесного оборудования для универсальных погрузчиков, способных нарезать прямые, узкие (152 – 305 мм), неглубокие траншеи (до 1 524 мм) для прокладки кабелей и трубопроводов. Caterpillar позиционирует свое оборудование как предназначенное для работы в жилищном, коммерческом, сельскохозяйственном строительстве, для ухода за газонами и полями для гольфа.

Привод цепи гидравлический, угол наклона стрелы от 45 до 65°. Вырабатываемый грунт перемещается шнеком на одну сторону траншеи, что облегчает ее последующую засыпку. При необходимости механизатор может переместить стрелу агрегата в поперечном направлении по направляющей. Caterpillar применяет такой механизм и на других машинах, например, на экскаваторах-погрузчиках на базе колесного трактора.

В стандартной комплектации траншеекопатель оснащается стальными резцами с карбидным напылением, пригодными для работы по большинству видов грунтов. Для работы со скальными грунтами дополнительно предлагаются более прочные резцы.

Таким образом, российские строители имеют довольно широкий выбор между разнообразными, высококачественными, но дорогими зарубежными образцами, и ограниченной номенклатурой не очень надежных, но доступных по цене и таких привычных отечественных машин. Дальнейшее развитие отечественной конструкторской мысли могло бы развиваться в следующих направлениях:

• разработка базовых машин: мощных и маневренных, способных работать в стесненных условиях;
• разработка гидравлического привода рабочих органов взамен механического;
• расширение модельного ряда цепных экскаваторов. Как уже отмечалось, производятся машины средних типоразмеров, и совершенно нет ни компактных, ни тяжелых машин;
• совершенствование роторных экскаваторов, которые имеют преимущество в глазах основных покупателей – нефтяников и газовиков, что необходимо использовать на 100%;
• разработка дисковых пил, доказавших свою эффективность при прокладке коммуникаций под слоем бетона и асфальтобетона. Распространение этой технологии в нашей стране пока тормозится недостатком нормативно-технической документации по их использованию в строительстве.

Скачать статью в виде PDF

Источник: ж-л “Основные Средства”
Автор: Л. Малютин



Траншеекопатели для экскаваторов и погрузчиков с бортовым поворотом в Северной Америке

Серия Digga Bigfoot траншеекопателей обеспечивает максимальную точность, мощность и эффективность рытья траншей, обеспечивая максимальную отдачу от инвестиций в навесное оборудование.

Модельный ряд Digga Bigfoot подходит не только для погрузчиков с бортовым поворотом, но и для вашего экскаватора или обратной лопаты.

Как следует из названия, регулируемая опора обеспечивает оператору точный контроль глубины и обеспечивает оптимальный дорожный просвет шнека, чтобы вы могли в полной мере использовать каждую частицу ценной мощности при копании траншей. Приводится в действие компактным планетарным редуктором Digga и Гидравлический двигатель Eaton , вы можете быть уверены в качестве и превосходной производительности.

Наша дробилка дает вам реальный преимущество над вашими конкурентами. Нет необходимости откидываться назад, когда вы начинаете траншею. Он оснащен сверхмощной пружиной, которая гарантирует, что измельчитель останется в контакте с дном траншеи для максимального удаления грунта. Уникальная геометрия измельчителя обеспечивает его движение с максимальным контактом с дном траншеи от начала до конца.

Доступны две базовые модели для глубины траншеи от 36 до 60 дюймов. Также доступны варианты ширины от 4 до 12 дюймов со стандартным и высоким расходом для оптимизации мощности и производительности вашей машины.

Конструкция Anti-back Flex предотвращает обратное изгибание звеньев цепи в сложных почвенных условиях. Доступен ряд различных конфигураций зубьев для рытья траншей в мягком грунте, смешанном грунте и даже в вечной мерзлоте, чтобы вы могли выполнять работу независимо от того, в каких условиях вы находитесь.

• ЗЕМЛЯ – Лучше всего подходит для мягких грунтов, таких как земля и глина
• КОМБИНИРОВАННЫЙ – Лучше всего подходит для сухих, твердых или средних грунтов
• ВОЛЬФРАМ – Лучше всего подходит для твердых или мерзлых грунтов и асфальта

На все траншеекопатели распространяется лучшая в отрасли гарантия Digga. Чтобы узнать больше о нашей пожизненной гарантии и зарегистрировать свой продукт в Интернете, перейдите по соответствующим ссылкам.

mini bigfoot Траншеекопатель Машины до 1 т Ширина резания: 4–8 дюймов Глубина резания: 12–36 дюймов	Bigfoot Траншеекопатель Машины до 4,5 т Ширина резания: 4–8 дюймов Глубина резания: 24–36 дюймов	Bigfoot XD Траншеекопатель Машины до 8 т Ширина резания: 6–12 дюймов Глубина резания: до 60 дюймов
Траншеекопатель Варианты цепи Варианты зубьев: Земля / Комбинация / Diggatac

Траншеекопатели и экскаваторы – оборудование и подрядные работы

Посмотреть полную статью здесь.

Хирурги используют скальпель во время операции. Они могли использовать любой острый предмет, но скальпель обеспечивает необходимую точность. Это аналогичный выбор между траншеекопателями и экскаваторами. Но какой из них вы должны выбрать, чтобы купить, зависит от нескольких факторов. В этой статье мы обсудим разницу между траншеекопателями и экскаваторами, а также то, как решить, какой из них лучше всего подходит для данной работы.

Траншеекопатели

Траншеекопатели удаляют грунт одним непрерывным движением. Они могут быстро рыть равномерные траншеи. В отличие от экскаватора, траншеекопатель производит готовую к использованию обратную засыпку. Засыпку можно укладывать по бокам траншеекопателя. Рабочая бригада может следовать за ним и засыпать траншею обратной засыпкой после укладки труб или другого материала.

Колесный траншеекопатель

Типы траншеекопателей

Существует несколько различных типов траншеекопателей, в том числе:

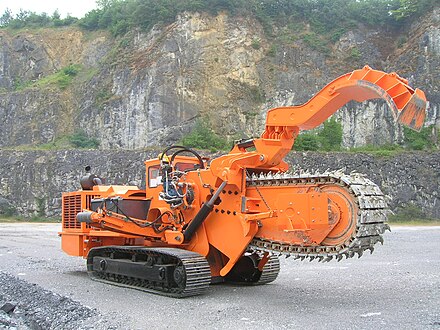

Цепные траншеекопатели

Цепные траншеекопатели лучше всего подходят для резки твердой почвы. Это как очень большая бензопила. Этот тип траншеекопателя используется для узких, глубоких траншей. Хороший выбор для закапывания коммуникаций. Траншеекопатель Brave Pro BRPT копает траншеи шириной 3 дюйма и глубиной 18 дюймов. Работает на моторе Хонда.

Колесные траншеекопатели

Колесные траншеекопатели, иногда называемые скальными колесами, устанавливаются на резиновые шины. У них стальные зубья, которые могут прорезать твердую почву. У Eagle Trenchers есть несколько доступных моделей, которые могут копать траншеи от 4 до 9.футов глубоко.

Микротраншеекопатели

Микротраншеекопатели выкапывают узкие траншеи, обычно шириной от 1 до 5 дюймов и глубиной не более 20 дюймов. Они облегчают рытье траншей в городских условиях. Микротраншеекопатели могут управляться дистанционно. Это позволяет получить доступ к коммуникациям под дорогами. Микротраншеекопатель Ditch Witch MT-12 может легко прорезать асфальт.

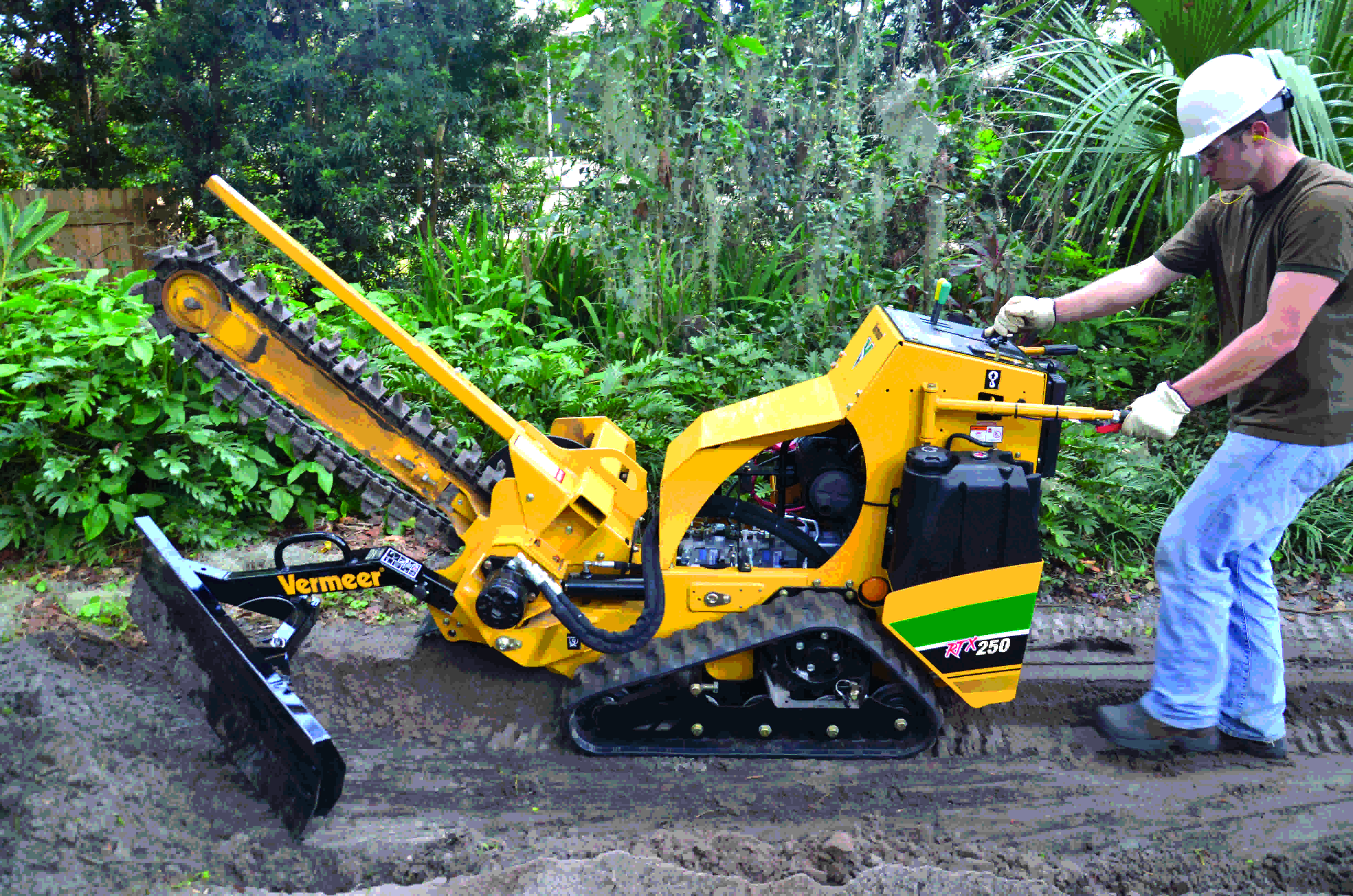

Портативные траншеекопатели

Портативные траншеекопатели также известны как ручные траншеекопатели. При весе около 200 фунтов их довольно легко перевозить с места на место. Они являются хорошим выбором для ирригационных линий или прокладки коаксиальных кабелей, особенно в ограниченном пространстве. Вот почему они являются хорошим вариантом для копания в жилых районах, где, как правило, меньше места для передвижения. TRX-20 от Toro — это мотоблок на гусеницах вместо колес.

MT124 Micro Trencher от Ditch Witch

Лучшие работы для траншеекопателей

Коммунальные работы : Траншеекопатели используются коммунальными компаниями для прокладки проводов, труб и кабелей под землей. Они также используются для извлечения этих предметов из земли для обслуживания или ремонта.

Расчистка участка : Землекопы могут отрезать корни деревьев, чтобы расчистить участок при подготовке к строительству. Некоторые траншеекопатели оснащены встроенным лезвием, разработанным специально для этой цели.

Сгребание грязи лопатой : Ручной траншеекопатель можно использовать для небольших работ по благоустройству территории, чтобы копать землю примерно на 3-4 фута. Экономит время и пот по сравнению с использованием ручной лопаты.

Орошение : Траншеекопатели значительно облегчают установку спринклерных систем. Некоторые ландшафтные дизайнеры используют их для создания французских водостоков.

Резка твердых поверхностей : Колесный траншеекопатель может создавать прямые траншеи в скале, цементе или дорожном покрытии.

Высокоточные траншеи : Траншеекопатели — лучший вариант, когда требуются прямые однородные траншеи.

Bottom Line

Траншеекопатели намного превосходят экскаваторы, когда требуются точность и единообразие. Траншеекопатель может обрабатывать несколько шагов за один проход. В отличие от экскаваторов, они могут создавать обратную засыпку, которую можно использовать немедленно. Траншеекопатели идеально подходят для небольших проектов «сделай сам», где использование ручной лопаты требует слишком много времени или ломает спину.

Экскаваторы

Экскаватор состоит из ковша, рукояти и вращающейся кабины, установленной на подвижных гусеницах. Использование навесного оборудования делает экскаваторы универсальными машинами, способными выполнять широкий спектр работ. Это дает экскаватору явное преимущество перед траншеекопателем во многих ситуациях.

Экскаваторы для рытья траншей

У вас есть несколько вариантов рытья траншей с помощью экскаватора, в том числе:

Мини-экскаваторы

Мини-экскаватор весом 4000–6000 фунтов может вырыть траншею глубиной примерно до 10 футов. Для траншеи глубиной до 14 футов выберите машину весом 10 000–12 000 фунтов. Бонус: мини-экскаватор можно перевозить с помощью грузовика и тягово-сцепного устройства соответствующего номинала.

Рыхлитель/ковш V-Raptor с навесным оборудованием для передних кромок

V-образный ковш

V-образный ковш позволит вам рыть траншею, узкую снизу и более широкую по бокам. V-Raptor от Leading Edge Attachments представляет собой комбинацию рыхлителя и ковша для рытья траншей в скале или другом сложном грунте.

Ковш для траншейных работ

Для вашего экскаватора доступны различные ковши для траншейных работ. У Craig Manufacturing есть несколько моделей, включая ковши EXB-HD Heavy Duty и EXB-HDQF Quik Fill.

Ковш для микротраншейных работ

Rhinox продает ковш для микротраншейных работ, который является отличным решением для коммунальных предприятий. Он может выкопать траншею за значительно меньшее время, чем стандартный ковш.

Навесное оборудование для траншеекопателей

Навесное оборудование Solaris имеет несколько навесных устройств для траншеекопателей для экскаваторов весом до 10 тонн. Они могут копать траншеи глубиной до 5 футов и шириной до 14 дюймов. Встроенные шнековые сваи отваливаются в сторону машины.

Лучшие работы для экскаваторов

С помощью экскаватора, оснащенного подходящим ковшом или навесным оборудованием, вы сможете выполнять практически любые земляные работы. Насадка для траншеекопания приближает вас к специальной землеройной машине. Для небольших работ, особенно для самодельщиков, траншеекопатель может быть самым простым и наименее дорогим выбором.

Практический результат

Экскаватор — правильный выбор, когда вам нужно вырыть траншеи шириной более одного фута и глубиной более пяти футов. Они большие многозадачники. Вы можете копать траншеи, а затем переключать навесное оборудование для других видов работ на той же рабочей площадке.
