Экскаватор шагающий эш 10 70: Экскаватор шагающий ЭШ 10/70 технические характеристики

Экскаватор шагающий ЭШ 10/70 технические характеристики

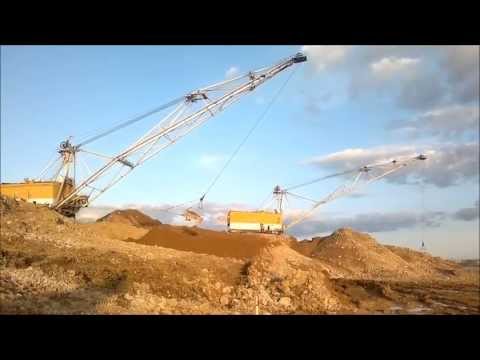

Экскаватор шагающий ЭШ-10/70 оснащен жесткой трубчатой стрелой длиной 70 м и ковшом вместимостью 10 м2 новой конструкции, более мощным установленным электрооборудованием и более совершенной схемой управления, что позволяет поднять производительность данного экскаватора.



Шагающие экскаваторы эксплуатируют:

  • на породах легких, средней крепости или взорванных крепких, когда целесообразно разрабатывать забои как нижним, так и верхним черпанием при бестранспортной системе разработки с непосредственной разгрузкой горной массы в отвал;
  • на погрузке в транспорт с производительностью более низкой, чем у карьерной лопаты;
  • при строительстве карьеров или проходке траншей и каналов, когда проектное сечение выработки мало и не допускает размещения в нем экскаватора.

Технические характеристики экскаватора ЭШ-10/70


 Вместимость ковша м3 10,0
 Длина стрелы, м 70
 Угол наклона стрелы, град. 30
 Усилие подъемное, кН 500
 Продолжительность цикла при угле поворота 2,4 рад., с 52,5
 Теоретическая производительность, м3 686
 Высота выгрузки, м 27,5
 Глубина копания, м 35
 Радиус выгрузки, м

 66,5

 Ширина кузова, м 10
 Ширина хода, м 13,72
 Высота кузова от поверхности земли, м 9,6
 Просвет над поворотной платформой, м 1,28
 Высота оси пяты стрелы над уровнем земли, м 2,15
 Расстояние от оси пяты стрелы до оси вращения экскаватора, м 4,99
 Масса экскаватора, кг 688000

Имеется в наличии:

Экскаватор шагающий ЭШ 10/70.



По вопросам приобретения обращайтесь в отдел продаж.

10/70, 1/70, 100/100, 20/90, 6/45, технические характеристики

Автор Specmash На чтение 3 мин.

Экскаватор ЭШ 10/70 относится к разряду шагающих экскаваторов, предназначенных для работ в области добычи горных пород, металлургии, строительства гидротехнических сооружений, которые требуют больших объемов разработки грунта.

Описание шагающего экскаватора ЭШ 10/70

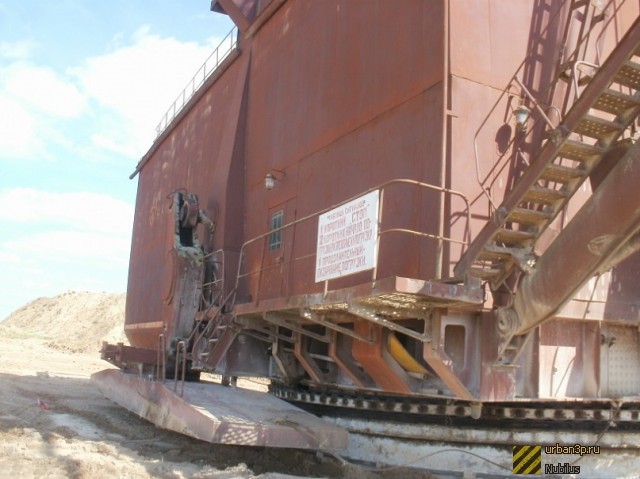

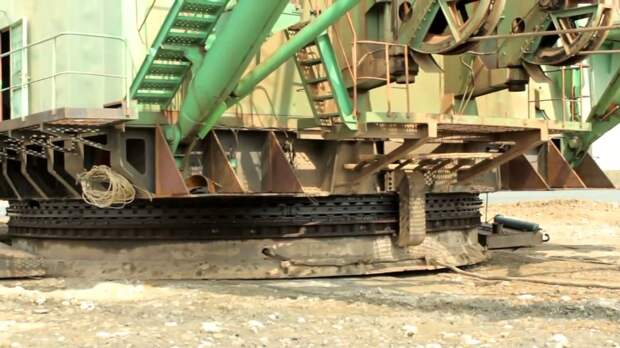

Шагающий экскаватор ЭШ 10/70 имеет несущее шасси в виде плиты, которая представляет собой опору данного агрегата. На ней установлена поворотная платформа с оборудованием и 2-4 опорных башмака, которые управляются гидроцилиндрами. В нерабочем положении механизма опорная плита опирается на землю, тем самым определяя устойчивое положение агрегата.

При движении опорные башмаки поднимаются, передвигаются вперед, а затем упираются в землю. При этом вся масса агрегата переносится на эти башмаки, вследствие чего машина вместе с опорной плитой приподнимается над поверхностью грунта, передвигается вперед на некоторое расстояние и опускается, при этом опять упираясь в поверхность земли опорной плитой. Этот процесс называют шагом экскаватора.

После этого цикл повторяется нужное число раз, тем самым происходит поступательное движение агрегата на необходимое расстояние.

Технические характеристики экскаватора ЭШ 10/70:

  • Вместимость ковша составляет 10 м³.
  • Длина стрелы равна 70 м.
  • Угол наклона стрелы агрегата составляет 30º.
  • Подъемное усилие механизма — 500 кН.
  • Длительность цикла работы машины при угле поворота 2,4 рад составляет 52 сек.
  • Производительность машины равна 686 м³/час.
  • Высота выгрузки аппарата составляет 27,5 м.
  • Глубина копания — 35 м.
  • Ширина кузова машины равна 10 м.
  • Ширина хода устройства 13,72 м.
  • Высота кузова от грунта 9,6 м.
  • Вес машины составляет 688 000 кг.

Модификации шагающего экскаватора ЭШ 11/70 и другие

Экскаватор ЭШ 11/70 — устройство для копания грунта на шагающем ходу с оборудованием драглайн. Устройство ЭШ 11/70 применяется для разработки легких и средних пород, а также взорванных крупных пород грунта. Механизм черпает их ковшом и выгружает в отвал.

Технические характеристики:

  • Вместимость ковша агрегата — 11 м³.
  • Длина стрелы равна 70 м.
  • Давление мехинизма на поверхность 97 кПа.
  • Высота разгрузки ковша — 35 м.
  • Глубина разработки — 27,5 м.
  • Вес агрегата — 623 т.

С помощью экскаватора ЭШ 100/100 осуществляют разработку полезных ископаемых и других видов пород и грунтов. Достоинством конструкции считается сниженное давление, которое она оказывают на поверхность.

Модель ЭШ 100/100 имеет следующие характеристики:

  • Объем ковша — 100 м³.
  • Длина стрелы равна 100 м.
  • Угол наклона стрелы составляет 35º.
  • Радиус разгрузки ковша — 97 м.
  • Скорость машины составляет 60 м/час.
  • Мощность 4 двигателей — 3600 кВт.
  • Подъемное усилие ковша равно 540 тс.
  • Масса — 10 300 т.
  • Размеры поворотной платформы — 42×28 м.
  • Размеры кузова равны 43x28x63 м.

Конструкция экскаватора ЭШ 20/90 определяет высокую безопасность применения техники на любых грунтах.

Модель ЭШ 20/90 имеет следующие технические характеристики:

  • Объем ковша — 20 м³.
  • Длина стрелы — 90 м.
  • Давление на поверхность земли — 105,2 кПа.
  • Производительность — 1200 м³/час.
  • Глубина копания устройства — 42,5 м.
  • Радиус копания аппарата — 93,5 м.
  • Высота выгрузки ковша — 38,5 м.

Шагающий экскаватор ЭШ 6/45 используют при разработке карьеров или копании траншей, если сечение выемки небольшое и механизм в нем поместиться не может.

Агрегат ЭШ 6/45 имеет следующие технические характеристики:

  • Объем ковша составляет 6,5 м³.
  • Длина стрелы — 45 м.
  • Глубина копания составляет 22 м.
  • Радиус копания — 43,5 м.
  • Высота выгрузки — 19,5 м.
  • Скорость машины — 133 м/час.
  • Давление аппарата на поверхность земли 75 кПа.
  • Производительность — 557 м³/час.

Техника обладает современной схемой управления и высокотехнологичным электрооборудованием, позволяющим повышать производительность работы механизма.
