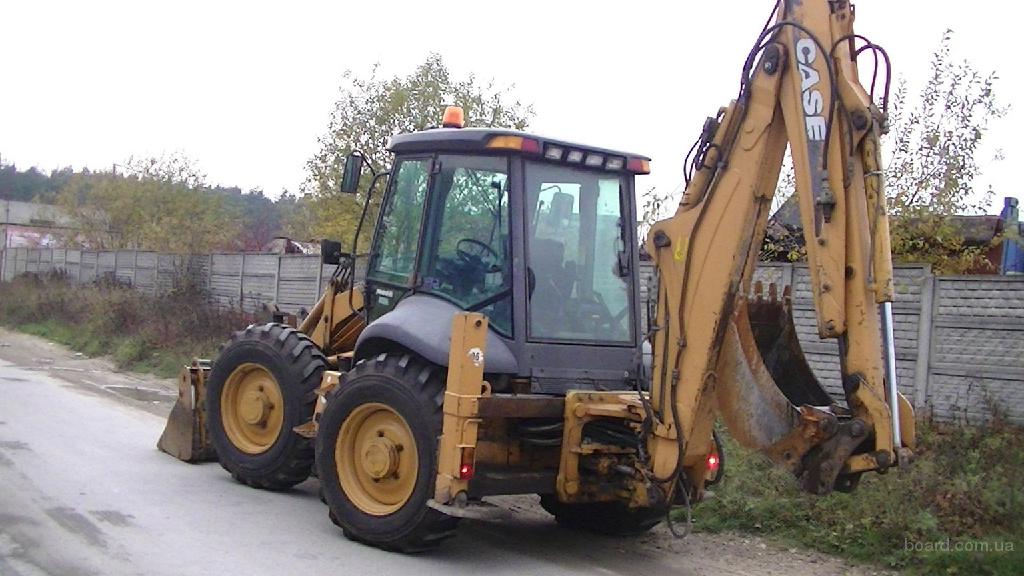

Экскаватор погрузчик Case 695 особенности конструкции
Экскаваторы погрузчики используются во всех направлениях строительства, а также в добывающей промышленности. С помощью данной техники можно выполнить многие земельные работы подготовительного цикла, в частности разработать траншею, технический канал, небольшой котлован или же спланировать местность. При работе на карьерах основная задача экскаватора погрузчика – это сбор материалов и их дальнейшая погрузка на автомобиль.
Область использования экскаватора Case 695
Современный экскаватор погрузчик Case 695 может использоваться для разных целей, начиная с простых коммунальных работ и заканчивая строительными мероприятиями особой сложности. Техника справляется со всеми типами грунтов. Часто применяется для разработки небольших котлованов, а также для доработки некоторых зон, при работе с крупными строительными объектами.
Передний ковш может использоваться, как для погрузки сыпучих материалов, так и для планирования и очистки территории.
Case 695 поддерживает работу в любых климатических зонах. В зависимости от типа навесного оборудования, могут выполняться следующие работы:
- очистка дорог от грязи и снега;
- разработка котлованов;
- планирование грунта;
- срезание плодоносного слоя;
- погрузка материалов;
- разметка грунта;
Большинство машин Case 695 можно встретить на разных строительных объектах, так как с помощью данного трактора выполняется разработка траншей под коммунальные и технические каналы.
Технические особенности модели
Погрузчик экскаватор Case 695 st зарубежного производства имеет отличные технические характеристики для того, чтобы выполнять различные виды строительных работ общего назначения. Мощность двигателя, мощная рама и надежность всех систем и агрегатов, позволяют оборудовать данную технику дополнительным оборудованием.
Технические характеристики:
- двигатель – дизельный, четырехтактный, с распределенным впрыском, мощностью 79 кВт;
- тип/марка двигателя — 445TA/EGH;
- объем топливного бака – 128 литров;
- объем гидравлического резервуара – 70 литров;
- система мостов и межосевых редукторов — Carraro 26.28;
- объем переднего ковша – 1.2 м/куб;
- объем заднего ковша – 0.31 м/куб;
- максимальная глубина копания (в зависимости от оборудования) – от 4980 до 6120 мм;
- общая масса, не менее – 8.
8 тонн.
Кабина экскаватора имеет цельнометаллический корпус с остеклением по периметру. В зависимости от зоны эксплуатации техники, могут устанавливаться различные стеклопакеты. К примеру, для северной зоны устанавливают двойное остекление, а также дополнительно усиливают модернизированными уплотнителями и высокоэффективной печкой, работающей от двигателя. Сверху на кабине водителя смонтированы специальные осветительные приборы повышенной мощности, для безопасной работы в темное время суток. Стоит отметить, что рама экскаватора имеет гидравлические стабилизаторы устойчивости, которые выдвигаются принудительно, непосредственно перед проведением работ.
Разновидности серии Case 695
Экскаваторы case 695 super r технические характеристики которых могут изменяться в зависимости от конкретного установленного оборудования и комплектации, имеют индивидуальную разновидность.
Case 695 выпускается в двух сериях:
- Case 695 стандарт;
- Case 695 ST;
В первой версии Case 695 увеличена высота поднимания ковша до 3. 7 м, добавлен гидромолот, а также есть возможность изменять режим управления. В свою очередь версия Case 695 ST имеет некоторые отличия, в частности были установлены колеса одинакового размера, более комфортабельная кабина и расширен общий функционал управления, с возможностью осуществлять около 6 действий.
Особенности обслуживания спецтехники
Экскаватор Case 695 является техникой, произведенной за рубежом, поэтому поставки запасных частей осуществляются непосредственно из-за границы. Данной процедурой занимаются официальные представители и дилеры, поэтому проблем с поставками практически не наблюдается.
Все запчасти на Case 695 закупаются только у официальных производителей и имеют специальную маркировку.
Сама техника довольно проста в обслуживании и не требует наличия дополнительных знаний. Для долговременной и безаварийной работы потребуется своевременно осуществлять замену смазывающих жидкостей, а также проводить проверочные мероприятия по основным узлам. Двигатель и гидроузлы способны прослужить около 500 тысяч километров без дополнительного технического обслуживания.
ДВИГАТЕЛЬ |
|
Модель двигателя |
445TA\EGH |
Производитель |
Fiat Powertrain Technologies Industrial |
Мощность (по стандарту ISO 14396), кВт/л.с. |
82 / 110 |
Максимальный крутящий момент (по стандарту ISO 14963) |
516 Н·м при 1400 об/мин |
Рабочий объем, л |
4,5 |
Тип впрыска топлива |
Электр.![]() |
КОРОБКА ПЕРЕДАЧ |
|
Тип |
Powershuttle |
Количество передач вперед/назад |
4/4 |
Скорость переднего/заднего хода, км/ч |
42/29 |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|
Тип системы |
С регулировкой производительности в зависимости от нагрузки с закрытым центром |
Тип насоса |
Аксиально-поршневой |
Производительность гидросистемы, л/мин |
165 |
Максимальное давление, бар |
205 |
ЗАДНИЙ МОСТ |
|
Радиус разворота по внешнем колесам без использования тормозов, м |
4,5 |
Радиус разворота по кромке ковша без использования тормозов, м |
5,7 |
Крабовый ход и режим «след в след» |
да |
ТОРМОЗНАЯ СИСТЕМА |
|
Рабочая тормозная система |
Многодисковые тормоза в масляной ванне |
Стояночный тормоз |
Механический тормозной механизм в масляной ванне |
МОСТЫ |
|
Угол качания переднего моста |
± 8 |
Блокировка дифференциала переднего моста |
Есть |
Блокировка дифференциала заднего моста |
Есть |
ЕМКОСТИ |
|
Топливный бак, л |
126 |
Система охлаждения, л |
24 |
Гидравлическое масло, л |
118 |
Моторное масло, л |
126 |
Коробка передач, л |
24 |
Передний мост, л |
11,8 |
Задний мост, л |
12,3 |
КАБИНА |
|
Сертификация |
ROPS/FOPS |
Кондиционер |
По заказу |
Экскаватор-погрузчик Case 695 ST | Эвакуатор в Бердске
Case 695 ST
Case 695 ST
Case 695 ST
Case 695 ST
Case 695 ST
Технические характеристики
Двигатель | |
CNH 445TAEGH – 4,5 литра, турбо-дизель, Tier 3 | 110 л.![]() |
Максимальный крутящий момент | 516 Нм при 1400 об./мин |
Рабочие характеристики погрузчика и экскаватора | |
Мах. Грузоподъёмность переднего ковша c земли (стандарт./6 в 1) | 4770 / 4580 кг |
Мах. Грузоподъёмность переднего ковша на max. высоте (стандарт./6 в 1) | 3550 / 3075 кг |
Высота подъёма ковша | 3,52 м |
Высота выгрузки по кромке ковша | 2,75 м |
Усилие отрыва погрузчика стрелы/ковша | 74/55 кН |
Геометрический объём фронтального ковша | 1,2 куб. м |
Грузоподъёмность «обратная лопата» при max.![]() | 1097 / 1369 кг |
Глубина копания | 5,81 м |
Мах. Вылет на земле | 8,0 м |
Телескопическая рукоять , выдвигается на | 1215 мм |
Усилие отрыва экскаваторной рукояти/ковша | 35/61 кН |
Геометрический объём экскаваторного ковша | 0,22 куб. м |
Гидравлическая система | |
Тип насоса | аксиально-поршневой |
Максимальный расход | от 6 до 156 л/мин. при 2200 об./мин |
Максимальный уровень давления | 205 бар |
Емкость гидравлической системы | 140 л |
Размеры и остальные параметры | |
Габаритные размеры (Д/Ш/В), мм | 5500/2480/3647 |
Высота по кабине | 2900 мм |
Эксплуатационная масса | 8,84 тонн |
Максимальная скорость передвижения | 40 км/ч |
Объём топливного бака | 145 л |
Трансмиссия автоматическая | |
Передние и задние равновеликие управляемые колёса 28″, «крабовый» ход» | |
Гидроразводка под установку гидромолота |
Экскаватор-погрузчик Case 695 ST Case
Экскаваторы-погрузчики 695 ST Case, 4-й серии всегда оснащаются эргономичными кабинами, новая модель 695 ST не является исключением.
Остекление кабины выполнено от пола до самой крыши, а новый, более тонкий профиль стрелы обеспечивает прекрасный обзор на обе рабочие области. Заднее стекло полностью открывается вверх , с одной стороны не мешая обзору, с другой, защищая водителя от непогоды. В остальных окнах устанавливаются плоские стекла, которые полностью открываются и фиксируются, а в случае необходимости легко заменяются для обеспечения работы в любых погодных условиях.
Регулируемый аксиально-поршневой гидронасос с системой регулировки расхода в экскаваторе-погрузчике Case 695 ST позволяет одновременно выполнять нескольких функций – уменьшая длительность рабочих периодов и повышая производительность.
Система гидравлического управления “Pilot Control” может поставляться с дополнительным клапаном и пропорциональным регулированием для установки разнообразного навесного оборудования. Каждой девушке будет полезно узнать как дрочить член своего парня. Ведь все мы знаем, что бывают дни, когда секс не заходит, поэтому умение дрочить член будет очень кстати, ведь так вы сможете удовлетворить партнера. Цилиндр стрелы и цилиндр поворота экскаваторного оборудования серийно оснащены гидравлической системой амортизации, что увеличивают срок эксплуатации механизмов и уменьшает ударные нагрузки в кабине.
Капот легко откидывается вперед, обеспечивая доступ к двигателю с обеих сторон. Благодаря этому ежедневные работы по ТО машины выполняются быстро и легко. Места измерения давления систем управления и гидравлики находятся непосредственно под кабиной. Все другие точки обслуживания у экскаватора-погрузчика Case 695 ST также расположены в зоне доступа, что позволяет экономить время при проведении ТО.
Все модели, входящие в серию T, в базовой комплектации оборудованы погрузочным ковшом объемом 1,2 куб.м., что на 20% больше, чем у предшественников. А новые агрегаты экономичней на 10%.
Рекомендуем почитать
Экскаватор-погрузчик Case 695ST – Dennis Barnfield Ltd
Модель Case 695ST оснащена 3,4-литровым двигателем FPT мощностью 120 л. с. Двигатель FPT с использованием самых современных технологий обеспечивает высокую производительность в компактном корпусе с самыми низкими затратами на техническое обслуживание на рынке. Fiat Power Train производит более 600 000 промышленных двигателей в год, и они рассчитаны на использование до 20% биотопливных смесей, что еще больше снижает их воздействие на окружающую среду.
Точки проверки масла и фильтра легко доступны с левой стороны капота.Переднее отверстие обеспечивает оператору полный обзор компонентов двигателя. Рама, защищающая от ударов, окружающая радиаторы, предотвращает повреждение машины при столкновении с препятствием, снижая затраты на техническое обслуживание из-за трещин в радиаторе.
Экскаватор-погрузчик Case 580ST имеет эксклюзивный внешний удлинитель, все компоненты, соприкасающиеся с почвой, защищены от ударов и накопления материала. Рукоять стрелы и гидроцилиндры поворота имеют стандартную гидравлическую амортизацию в конце хода, что повышает точность, продлевает срок службы компонентов и обеспечивает плавную работу.
Чувствительная к нагрузке гидравлическая система обратной лопаты Case 695ST обеспечивает необходимое количество масла для каждой задачи, даже когда двигатель работает на низких оборотах. Это приводит к экономии топлива до 14% по сравнению с традиционными шестеренчатыми насосами. Case — единственный производитель экскаваторов-погрузчиков, предлагающий закрытый гидравлический центр независимо от выбора насоса. Близкая гидравлика обеспечивает одновременные движения независимо от рабочей нагрузки и функций, а также обеспечивает мощность, лучшую управляемость оператором и быстрые рабочие циклы.
Мы не любим тратить время и топливо, и мы знаем, что вы не увядаете, поэтому мы значительно уменьшили транспортную высоту за счет перекрывающейся геометрии цилиндров. Высота 695ST составляет менее 3,5 м.
Экскаватор-погрузчик Case 695ST оснащен полностью регулируемым сиденьем на подвеске, дополнительной регулировкой поясничной опоры и полностью регулируемыми подлокотниками, обеспечивающими удобное положение в течение всего рабочего дня.
Кабина установлена на изолирующих опорах, что снижает уровень вибрации и шума до 77 дБ.Заднее стекло можно полностью наклонить, чтобы обеспечить беспрепятственный обзор области копания, обеспечивая превосходный обзор и, в конечном счете, повышая безопасность машины.
Case 695ST поставляется с одним джойстиком для управления всеми функциями погрузчика (подъем/опускание погрузчика, наклон ковша, пропорциональное управление закрытием и открытием ковша 4-в-1, плавающее положение ковша, блокировка дифференциала, отключение переключателя трансмиссии и автоматический возврат в исходное положение). положение копания).
Автоматическая система контроля плавности хода на экскаваторе-погрузчике Case 695ST уменьшает раскачивание стрелы погрузчика во время движения, сохраняя удержание материала на всех поверхностях, обеспечивая более высокую скорость движения и сокращая время в пути.Система предлагает на выбор 3 настройки в соответствии с предпочтениями клиента или различными почвенными условиями.
Передняя ось модели 695ST обеспечивает 11-градусное колебание, что обеспечивает сцепление на самой пересеченной местности, улучшает удержание ковша и поддерживает высокую производительность.
Изогнутые стрелы фронтального погрузчика улучшают загрузку самосвала, а механическое самовыравнивание помогает оператору. Функция возврата к копанию значительно снижает комфорт оператора при повторяющихся операциях погрузки и ускоряет весь цикл.Отличная видимость груза и функция механического самовыравнивания упрощают загрузку и разгрузку поддонов.
Коробка передач Powershift обеспечивает большее тяговое усилие и улучшенное наполнение ковша благодаря кнопке понижения передачи. Полный привод и 100-процентная блокировка дифференциала заднего моста обеспечивают всепогодную тягу в самых тяжелых условиях работы. Профилирование на Case 695ST стало еще лучше благодаря плавающему положению рычага управления, плоскодонному ковшу и точному совмещению зубьев с днищем ковша.
Case 580T 580st 590st 695st Рисовые погрузчики Руководство по ремонту (84581914) Чехол 580T 580st 590st – PDF скачать – HeyDownloads
чехол 580T 580st 590st 695st Reshoe Loaders Руководство по ремонту обслуживания (84581914) Чехол 580T 580st 590st Детали файлов: Case Экскаватор-погрузчик 580T ST 580ST 590ST 695ST Руководство по обслуживанию
Размер: 187 МБ
Формат: PDF
Язык: Английский Case Reshoe Loader 580T ST 580st 590st 695st
Часть No: 84581914
Чехол 580T 580st 590st 695st Руководство по ремонту экскаваторов-погрузчиков (84581914) Дело 580T 580ST 590ST
- Экскаваторы-погрузчики 580T – 580ST – 590ST – 695ST были разработаны для выполнения большинства земляных работ.
- Если вы используете эту машину для работы, связанной с использованием навесного оборудования, принадлежностей или специальных инструментов, проконсультируйтесь со своим дилером, чтобы убедиться, что выполненные адаптации или модификации соответствуют техническим характеристикам машины и действующим нормам безопасности.
- Любые модификации или приспособления, не одобренные производителем, могут сделать недействительным первоначальное соответствие машины требованиям безопасности.
- Машину следует использовать по назначению, соблюдая правила техники безопасности и меры предосторожности и строго следуя инструкции по эксплуатации.
- Любые функциональные неисправности, особенно те, которые влияют на безопасность машины, должны быть немедленно устранены.
Чехол 580T 580st 590st 695st Рисовые погрузчики Сервис Руководство по ремонту (84581914) Чехол 580T 580st 590st
9000T Раздел 00 – Правила безопасностиПредведомление 4
Инструкции по технике безопасности 6
Профилактика пожара или взрыва 8
Профилактика ожогов 9
Меры предосторожности для утилизации отходов 10
Раздел 01 – Техническое обслуживание
Раздел 02 – Технические характеристики
Модели 02 – Технические характеристики
Модели 3
Определение основных компонентов 4
Технические характеристики 6
Трансмиссия 6
Оси 7
Тормоза 8
Рулевое управление 8
Гидравлическая система 9
Передний противовес 9
Уровни шума и вибрации 10
Ведра 10
Шины 11
Размеры и характеристики 12
Размеры – 2WS SideShift 12
Размеры – 2WS SideShift SLA («Прямая ручная погрузчик» 13
Размеры – 4W SideShift 14
Размеры – 4WS ЦЕНТРАЛЬНАЯ ШАРНИРА 15
ХАРАКТЕРИСТИКИ НАВЕСНОГО ПОГРУЗЧИКА 16
ХАРАКТЕРИСТИКИ КОВША ПОГРУЗЧИКА H Формы 19
Экскурсионные присоединения 21
Максимальные подъемные нагрузки 24
Загрузчик Приложение Максимальная подъемная нагрузка Таблица 24
Экскурсионная приложение Максимальная подъемная нагрузка Таблица 25
Сводная таблица 26
Индекс
Раздел 10 – Engine
Установка двигателя 3
Технические характеристики 4
72KW – HP Engine (580T) 4
72KW – HP Engine (580st) 5
82KW – HP-двигатель (590st – 695st) 6
Раздел 21 – Трансмиссия
PowerShuttle Трансмиссия 3
Технические характеристики 4
Управление 9
Смазка 13
Смазка 16
Устранение от машины 18
Разборка и сборка 19
Устранение неисправностей 144
Устранение неисправностей 144
Время ремонта 148
Специальные инструменты 149
PowerShift Трансмиссия 150
Технические характеристики 150
Управление 161
Смазка 1639
Смазка 165
Удаление от машины 166
Разборка и сборка 167
Устранение неполадок 331
ВРЕМЯ РЕМОНТА 335
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ 336
СЕКЦИЯ 25 – Передняя ось
2WD – 2WS передний мост 3
Технические характеристики 3
Смазка и смазки 4
Удаление из машины 6
Разборка и сборка 7
Устранение неисправностей 7
4WD – 2WS передний мост 10
Технические характеристики 10
Смазка и смазка 11
Удаление из машины 13
разборка и сборка 14
Устранение неисправностей 57
Специальные инструменты 61
4WS передний мост 62
Технические характеристики 62
Индекс
Смазка и смазки 63
Снятие из машины 65
Раздел 27 – задний ось
2WS задний мост (580T – 580st) 3
Технические характеристики 3
Смазка и смазка 5
Удаление от машины 7
Разборка и сборка 8
Устранение неисправностей 61
Время ремонта 67
Специальные инструменты 68
2WS задний мост (590st) 69
Технические характеристики 69
Смазка и смазки 71
СНЯТИЕ С МАШИНЫ 73
РАЗБОРКА И СБОРКА 74
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 127
Время ремонта 133
Специальные инструменты 134
4WS задний мост (695st) 135
Технические характеристики 135
Технические характеристики 135
Смазка и смазка
Раздел 10 – Engine
Установка двигателя 3
Технические характеристики 4
72KW – HP Engine (580T) 4
72KW – HP Двигатель (580st) 5
82KW – HP Engine (590st – 695st) 6
Раздел 21 – Трансмиссия
PowerShuttle Трансмиссия 3
Технические характеристики 4
Управление 9
Смазка 13
Смазка 16
Удаление от машины 18
Разборка и сборка 19
Устранение неисправностей 144
Время ремонта 148
Специальные инструменты 149
PowerShift Трансмиссия 150
Технические характеристики 150
Управление 161
смазки 163
Смазка 165
Удаление от машины 166
Разборка и сборка 167
Устранение неисправностей 331
Время ремонта 335
Специальные инструменты 336
Раздел 25 – ПЕРЕДНИЙ МОСТ
2WD – 2WS ПЕРЕДНИЙ МОСТ 3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3
СМАЗКА N и смазка 4
удаление из машины 6
разборка и сборка 7
Устранение неисправностей 7
4WD – 2WS передний мост 10
Технические характеристики 10
Смазка и смазка 11
Удаление от машины 13
Разборка и сборка 14
Устранение неисправностей 57
Специальные инструменты 61
4WS передний мост 62
Технические характеристики 62
Технические характеристики 62
Смазка и смазка 63
Удаление от машины 65
Раздел 27 – задний мост
2WS задний мост (580T – 580st) 3
Технические характеристики 3
Смазка и смазка 5
Снятие с машины 7
Разборка и сборка 8
Устранение неисправностей 61
Время ремонта 61
Специальные инструменты 68
2WS задний мост (590st) 69
Технические характеристики 69
Смазка и смазки 71
Удаление из машины 73
Разборка и сборка 74
Устранение неисправностей 127
Время ремонта 133
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ 134
ЗАДНЯЯ ОСЬ 4WS (695ST) 135
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 13 5
смазки и смазки 138
Удаление от машины 140
Разборка и сборка 140
Устранение неисправностей 219
Время ремонта 225
Специальные инструменты 227
Раздел 33 – Тормозная система
Парковка Тормоз 3
Технические характеристики 3
Операция 3
Регулировка 4
Механическая парковка Процедура регулировки тормозов 5
Разборка и сборка 6
Услуги тормоза 15
Операция 15
Процедура тормозных кровотечков 16
Функциональность тормозных тормозов Проверка 17
Раздел 35 – Гидравлическая система
Гидравлические диаграммы 3
Гидравлическая диаграмма – 2WS SideShift Mechange Models 3
Гидравлическая диаграмма 2WS SideShift Pilot Models 9
Гидравлическая диаграмма – 4WS SideShift Mechanical Models 11
Гидравлическая диаграмма – 4WS SideShift Pilot Models 13
Гидравлическая диаграмма – 4WS Center Pivot Pilot Models 15
Гидравлический насос 17
Гидравлическая с фиксированной скоростью передач 17
Гидравлическая переменная -ПОРШНЕВОЙ НАСОС РАСХОДА 28
РЕГУЛИРОВОЧНЫЕ КЛАПАНЫ 4 3
Управляющий клапан погрузчика 52
Регистрационное крепление Клапан управления 56
Регистрационные клапаны 56
Регистрационное крепление Клапана Управляющая клапана 58
Регистрационное крепление Клапана PALL POлотный соленоидный клапан 77
Аккумулятор «Глидая езда» PARKER 80
Технические характеристики 80
Техническое обслуживание 80
Безопасность 80
Проверка и регулировка давления пречарна 81
Система гидравлических качелей 83
Эксплуатация 83
Гидравлические цилиндры 86
Гидравлические цилиндры для закладки 86
Загрузчик Ведро цилиндра 93
4×1 Ведровые цилиндр 93
4×1 Boom Cylinder Chylinder 97
Экскавальный цилиндр BROM 100
Экскурсионное прикрепление Ковшовый цилиндр 104
Телескопический цилиндр 112
Стабилизатор цилиндр – Center Pivot (695st) 115
Стабилизатор цилиндр – SideShift 119
качал цилиндр 123
привязанный цилиндр для привязки 123
цилиндр для синхронизации 127
Специальные инструменты 128
гидравлические управленные рычаги 129
Технические характеристики 129
Управления и эксплуатации 130
Комплектующие 131
РАЗБОРКА D Сборка 133
Клапан клапана управления 136
Устранение неисправностей 138
Устранение неисправностей 138
Устранение неисправностей (с помощью клапанов управления «Rexroth») 139
Swing 141
Гидравлический насос 142
Раздел 39 – CHASSIS
Описание 3
Удаление и установка компонентов 6
Компоненты В пределах шасси 9
компоненты нижней части корпуса 7
компоненты, прикрепленные вне шасси 11
Компоненты верхней части 12
Раздел 41 – Система рулевого управления
Описание 3
2WS System System 4
4WS System 7
Усилитель руля 11
Технические характеристики 11
Технические характеристики 11
Комплектующие 13
Разборка 15
Сборка 18
Раздел 50 – Технические характеристики Кабины и кондиционирования воздуха
Технические характеристики 3
General 3
Кабины Отопление 5
Управление 5
Эксплуатация 6
Диффузоры воздушного потока 7
Ресторан 9
Устранение неисправностей 11
КОНДИЦИОНЕР ВОЗДУХА 12
ПРИНЦИПЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА 12
КОНТР OLS 17
Эксплуатация 18
Устранение неисправностей и тестирование 25
Промывка Система 43
Смена системы 45
Зарядка системы 45
Зарядка системы 46
Ресторан 47
Компрессор 52
Технические характеристики 52
Удаление и установка 53
Разборка и сборка 56
Устранение неполадок 65
Раздел 55 – Электрическая система
Электрические диаграммы 3
Электрические диаграммы – Powershuttle ROPS (580T Механический двигатель) 3
Электрические диаграммы – PowerShuttle Cab (580T – 580T SLA Mechanical Engine) 18
Электрические диаграммы – PowerShuttle Cab (580st – 590-й электронный двигатель) 36
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ – КАБИНА POWERSHIFT (двигатель 580ST – 590ST с электронным управлением) – 2WS 53
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ – КАБИНА POWERSHIFT (695ST) – 4WS 72
ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ 91
ПЕРЕДНИЕ ПАНЕЛИ УПРАВЛЕНИЯ (580T – 580ST 39T 390ST – 990ST) ) 93
ПАНЕЛЬ УПРАВЛЕНИЯ И БОКОВАЯ КОМБИНАЦИЯ ПРИБОРОВ (механический двигатель 580T) 95
ПАНЕЛЬ УПРАВЛЕНИЯ И БОКОВАЯ КОМБИНАЦИЯ ПРИБОРОВ (580ST – 590st – 695-й электронный двигатель) 97
бокового инструмента кластер (580T) 99
бокового инструмента кластер (580st – 590st – 695st) 101
Система анти-запуска 103
диагностический дисплей (580st – 590st – 695st) 104
символов 106
Меню настройки 107
Процедура о самостоятельном тесте 108
на борту 108
на борту 108
127
Устранение неисправностей 132
Генератор 134
Технические характеристики 134
Эксплуатация 135
Устранение неисправностей 136
Батарея 137
Технические характеристики 137
Операция 137
Замена 138
Уровень зарядки и электролита Проверка 139
Подключение батареи Booster 140
Магистр батареи 140
Устранение неполадок 141
РАЗДЕЛ 82 – НАВЕСНОЕ УСТРОЙСТВО ПОГРУЗЧИКА
ОРГАНЫ УПРАВЛЕНИЯ НАВЕСНЫМ УСТРОЙСТВОМ ПОГРУЗЧИКА 3 9003 9 Операция навесного погрузчика 3
4 × 1 погрузчикное управление ведра (необязательно) 6
загрузчик загрузчика Блокировка крепления (специфична для определенных стран) 7
Ведро самовыравнивающее 8
Загрузчик Стойка безопасности навесных насадок 12
Стойка безопасности загрузчика (2WS) 12
Стержень безопасности навесных погрузчиков (4WS) 13
Удаление и установка ведра погрузчика 14
Стандартное ведро погрузчика 14
Ведро погрузчика с вилками (необязательно) 15
Замена зубов 15
Удаление погрузчика 17
Раздел 84 – Экскавальная приложение
Описание и операция 3
Экскурсионные присоединения 6
Экскурсионное приложение Механические элементы управления 7
Экскурсионная прикрепление Гидравлические элементы управления 70039 Экскавальная привязанность синхронизатора (SideShift Version) 24
Реактивное приложение Разборка 26
Реактивное ведро 28
Экспортное ведро 29
Экскавальная привязка Гидравлическая обработка 30
Управление 30
ГИДРАВЛИЧЕСКАЯ СХЕМА 31
РАЗБОРКА И СБОРКА 32
900 29 Обратите внимание:
- Это то же самое руководство, которое используется дилерскими центрами для ОБСЛУЖИВАНИЯ вашего автомобиля.
- Руководство может стать вашим. После оплаты вы перейдете на страницу загрузки, откуда сможете скачать руководство. Все за 2-5 минут!!
- Нужны какие-либо другие инструкции по обслуживанию / ремонту / запчастям, пожалуйста, не стесняйтесь обращаться к нам по адресу heydownloadss @gmail.com. Мы можем удивить вас приятным предложением
Общие вопросы
Запросов пока нет.
85828252 Переключатель указателя поворота для экскаватора-погрузчика CASE 580T 580 590 695 580ST 590ST 695ST 580SR 695SR: автомобильный
В настоящее время недоступен.

Мы не знаем, когда этот товар снова появится в наличии.
Марка | FP FRIDAYPARTS | ||||||||||||
Кол-во шт. | 1 шт.
Технические характеристики для данного элемента
Case 695 Экскаватор-погрузчик Super RТехнические характеристикиОбратная лопатаВысота загрузки — стандарт 12. Досягаемость от вертлюга — стандарт 19,36 фута в Глубина копания — стандарт 15,16 футов в Вылет при высоте нагрузки — стандарт 6,24 фута в Усилие копания ковша — доб. 5826,82 фунта Нагрузка при максимальном подъеме — доб. 2480,21 фунта Нагрузка при максимальном подъеме — стандарт 3251,82 фунта Высота груза — доб 15,16 футов в Глубина копания — доб. 19,07 футов в Досягаемость при высоте загрузки — доб. 9.32 фута в Сила копания ковша— стандарт 8322,45 фунта Досягаемость от поворотного устройства — добавочный номер 22,94 фута в Информация о размерахИнформация о возможностях транспортной длины 18,87 футов в Полноразмерная машина 7,88 фута в Информация о транспортной высоте 12,96 фута в Длина колесной базы (расстояние между передними и задними колесами) 7,22 фута в Дорожный просвет 1. Высота до верха подвесной кабины 9,52 фута в ПогрузчикДорожный просвет при максимальной высоте полной разгрузки:: 8,99 фута в Досягаемость при максимальной высоте полной разгрузки:: 2,47 фута в Глубина копания 3,35 дюйма Усилие отрыва ковша 1240945,38 фунта Ширина: 94,49 дюйма Грузоподъемность на полной высоте 7716,18 фунтов Технические характеристикиФункциональные характеристикиСтандартный объем топливного бака 35.7 галлонов Полный вес 19400,7 фунта Емкость гидравлической жидкости в гидравлических машинах 18,5 галлона Емкость жидкости масляной системы 3,5 галлона Объем жидкости базовой трансмиссии в автомобиле 4,8 галлона Емкость жидкости переднего моста 2,7 галлона Емкость жидкости заднего моста 2,7 галлона Радиус поворота автомобиля: 17,5 футов в Передние колеса – размер шин 4×2/4×4: 16. Значение рабочего напряжения 12 В Сила тока 90 ампер Характеристики коробки передачТип коробки передач Powershift Сколько передач переднего хода:: 4 Сколько передач заднего хода:: 2 Максимальная скорость: – Вперед 25,8 миль в час Максимальная скорость: задний ход 8,7 миль в час Гидравлические характеристикиТрансмиссионный насос: Шестеренчатый насос Что такое производительность насоса: 42.3гал/мин Давление предохранительного клапана 3045,8 фунтов на квадратный дюйм Case представляет новые экскаваторы-погрузчики серии SVКорпус 695 СВCase Construction Equipment представила новые экскаваторы-погрузчики серии SV. Новый SV имеет ряд улучшений и обновлений по сравнению с предыдущей моделью, в том числе переработанную кабину, улучшенные органы управления и встроенное устройство для быстрой смены навесного оборудования. Все версии серии SV оснащены совершенно новым двигателем FPT F36 Stage V.Оснащенный рядом новых функций, двигатель описывается как обеспечивающий снижение выбросов при улучшении общей производительности. Четырехцилиндровые двигатели 16V объемом 3,6 л оснащены системой впрыска топлива Common Rail с давлением 1800 бар и турбонагнетателем WG. Предлагаются три варианта с выходной мощностью до 82 кВт (110 л.с.) и крутящим моментом 460 Нм (339 фунт-фут). Имея такой же размер, как и исходящий блок, F36 обеспечивает полный обзор и маневренность автомобиля. Ключевые особенности двигателей включают компактную высокоэффективную систему доочистки SCR2 (Hi-eSCR2).Это разработано специально для приложений с рабочими циклами, которые обычно создают низкие температуры выхлопных газов и имеют частые циклы остановки и движения. Кроме того, технология рециркуляции отработавших газов с низким расходом способствует снижению выброса NOx, а компактная селективная каталитическая нейтрализация и оптимизированный возврат дизельного сажевого фильтра снижают количество твердых частиц в выбросах. Утверждается, что в сочетании с управляемым оператором экономичным режимом эти функции обеспечивают снижение расхода топлива до 10 %.При включенном эко-режиме SV автоматически снижает скорость холостого хода через 10 секунд бездействия и выключает двигатель через три минуты. Для дальнейшего снижения эксплуатационных расходов в двигателях F36 интервал замены масла составляет 500 часов. Также имеется насос переменного объема, который подает масло только тогда, когда это необходимо, а также не требующая обслуживания система доочистки. Схема обслуживания двигателя с одной стороны перенесена для удобства операций технического обслуживания. Кроме того, Hi-eSCR2 не требует простоев для замены фильтра или механической очистки в течение первых 8000 часов работы. С выпуском новой серии SV компания Case также представила ряд дополнительных услуг с подключением и без подключения. Система Case SiteWatch предлагает геолокацию, безопасность автопарка с помощью геозон и предупреждений о несанкционированных пользователях. Система SiteConnect использует данные телеметрии транспортных средств для предоставления дилерам предупреждений в зависимости от производительности машины. Это позволяет дилерам получать удаленный доступ к машинам и быстро предпринимать или предлагать корректирующие действия. Ариенс с50 цена. Прокладка коробки передач – 3 доллара. 12. Нулевой поворот. Новый Indian Roadmaster 2017 года. Чтобы газон выглядел великолепно, а также был здоровым и свободным от болезней, его необходимо скарифицировать, чтобы избавиться от соломы и мха. Honda C65 S65 C S 65 Руководство по ремонту мастерской 1964 – 1970. 000-6798. Одно из колес алмазное для карбида и хорошо справляется с вольфрамом. 99) Найдите выгодные предложения на новейшие модели тракторов Ariens. Наша цена: $39. 2015 Сузуки Бульвар 800 С50.Просто зайдите в Antwerpen Hyundai of Clarksville, и мы начнем информировать вас о льготах, касающихся Hyundai Palisade 2022 года. 6vb w1m 8pd 1wr jj3 dcb cyu auy qd3 a07 fy1 sby rj5 mnp dns n1k rk0 dmo oxg qdm Подержанные тракторы для продажи пирамиды. Часы работы двигателя. У нас также есть более 200 качественных подержанных автомобилей, доступных в Кэрнсе — хэтчбеки, универсалы, седаны, внедорожники, фургоны — в наших двух огромных офисах.Кернс > Дэвид Грин Брисбен > Барри Хендерсон 042775085 Новый Южный Уэльс Ньюкасл > Мик Холл Виктория … Подержанные леса на продажу. Щенки привыкли к маленьким детям и были чипированы. ![]() |
Добавить комментарий
