Экскаватор среднего класса Hitachi ZX330-5A: технические характеристики

Увеличенная производительность при меньшем расходе топлива.

Проверенная временем гидравлическая система HIOS III представляет собой уникальное сочетание производительности и экономичности, достигаемое прежде всего за счет гидрораспределителя, который эффективно управляет гидравлическими потоками. Расход топлива в новых экскаваторах ZAXIS снижен до 5% по сравнению с традиционными экскаваторами ZX330-5G.

Высокое качество и долговечность.

Новый двигатель спроектирован для тяжелых условий эксплуатации и обладает высокой долговечностью благодаря полностью обновленным топливной системе и системе охлаждения. Двигатель также оснащен новой системой автоматического холостого хода, которая позволяет еще больше сократить расход топлива и выбросы CO2.

Комфортные условия труда для оператора.

Оператор в кабине чувствует себя комфортно и уверенно благодаря большому пространству для ног и превосходному обзору. Новая компактная консоль обеспечивает достаточное пространство для ног. Новая дверная стойка сдвинута на 70 мм назад: так дверной проем стал шире и облегчил доступ в кабину.

Сгруппированные в одном месте точки ежедневной проверки.

Точки обслуживания сгруппированы за левой и правой панелями моторного отсека и доступны с уровня земли. Это обеспечивает удобство в обслуживании, включая проведение проверок, слив отстоя из топливного бака и замену фильтров.

Технические характеристики

• МодельZX330-5A
• Номинальная мощность (ISO), кВт / л.с.200 / 272 при 1900 об/мин
• Эксплуатационная масса, кг32 700
• Емкость ковша «с шапкой» (ISO), m³1,62
• Длина рукояти, м3,20
• Максимальный поток гидросистемы, л/мин2 x 288
• Скорость поворота платформы, об/мин10,7
• Максимальная глубина копания, мм7 380
• Максимальная рабочая высота, мм10 360
• Максимальный радиус копания, мм11 100
• Усилие резания грунта ковшом (ISO), кН246

Габаритные размеры

Единицы измерения: мм

А	База гусеничного хода	3 730	G	Минимальный дорожный просвет	500
В	Длина гусеничного хода	4 650	Н	Ширина колеи	2 590
C	Дорожный просвет под противовесом	1 160	I	Ширина башмака гусеницы	G 600
D	Радиус поворота задней части платформы	3 590	J	Ширина гусеничной тележки	3 190
D’	Длина задней части платформы	3 590	K	Габаритная ширина	3 190
Е	Габаритная ширина поворотной платформы	2 990	L	Высота гусеничной тележки (башмаки с тремя грунтозацепами)	1 060
F	Габаритная высота по крыше кабины	3 160	М	Габаритная длина	11 220
F’	Габаритная высота поворотной платформы	3 220	N	Габаритная высота стрелы	3 270

Геометрия работы

Единицы измерения: мм

	Длина рукояти	3,20 м
А	Макс. радиус копания	11 100
А’	Макс. радиус копания (на уровне стоянки)	10 890
В	Макс. глубина копания	7 380
В’	Макс. глубина копания (с планировкой дна забоя длиной 2,5 м)	7 210
С	Макс. высота копания	10 360
D	Макс. высота выгрузки	7 240
D’	Мин. высота выгрузки	2 680
Е	Мин. радиус поворота	4 460
F	Макс. глубина вертикальной стенки выемки	6 420

* Без учета высоты грунтозацепов башмаков гусениц

О серии ZX-5A

Поколение гусеничных экскаваторов Hitachi ZX-5A стартовало в России и СНГ в 2018. В конструкцию серии заложены требования клиентов в отношении повышенного комфорта оператора, долговременной надежности и низких эксплуатационных расходов. Смотрите обзор экскаваторов ZX-5A, чтобы узнать обо всех преимуществах серии!

Другие модели в категории Экскаваторы среднего класса Hitachi

ZX70-5G / ZX70LC-5G

ZX130-5G

ZX160LC-5G

ZX180LCN-5G

ZX200-5G / ZX200LC-5G

ZX200-5A / ZX200LC-5A

ZX210LCN-5А

ZX210H-5G/ ZX210LCH-5G

ZX240-5G / ZX240LC-5G

ZX240-5A / ZX240LC-5A

ZX250H-5G / ZX250LCH-5G

ZX300-5A / ZX300LC-5A

ZX330-5A

ZX330-5G

ZX350H-5G/ ZX350LCH-5G

ZX380LC-5G

ZX380LC-5A

ZX400LCH-5G

Сравнить модели

Уход за топливной системой

Ознакомьтесь с рекомендациями Hitachi по уходу за топливной системой

0 Сравнить модели

Обзор экскаватора Hitachi ZX-330 –

1. Главная
2. Сервис и ремонт
3. Обзоры экскаваторов и бульдозеров
4. Обзор экскаватора Hitachi ZX-330

---

Прямой поставщик оригинальных и аналоговых запчастей для дорожно-строительной и сельхозтехники техники, таких известных брендов как: Komatsu, Cummins, Caterpillar, Hitachi, Isuzu, Hyundai, JSB, Volvo, Doosan, Liebherr, Fortschritt и др.

Общая информация и особенности модели

Гидравлическая силовая техника средней весовой категории активно востребована на современных строительных, карьерных, горнодобывающих и транспортных объектах для решения широкого круга задач, связанных с землеройными, дорожно-строительными и погрузочными работами. И одной из наиболее популярных моделей на отечественном рынке заслуженно считается гусеничный экскаватор Hitachi ZX 330

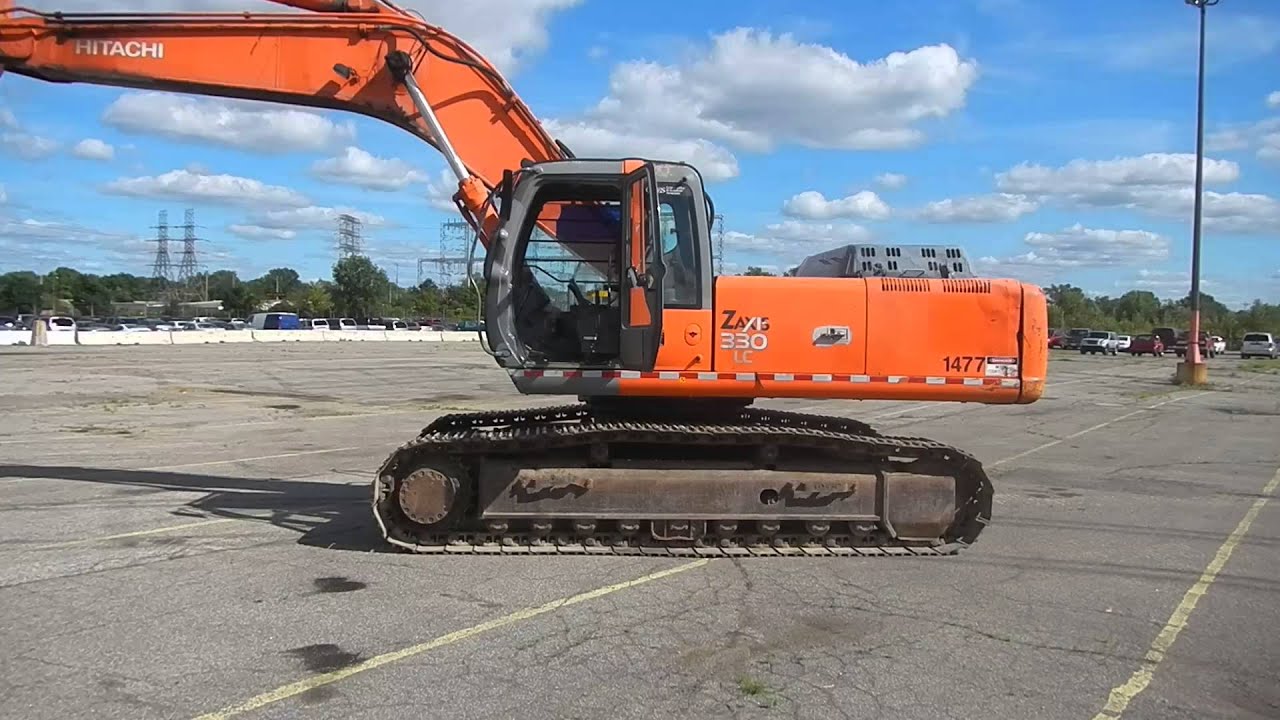

Рис. 1 – 31-тонный гусеничный экскаватор Hitachi ZX 330 по праву считается надежной и неприхотливой рабочей лошадкой

В рамках подготовки к полномасштабному запуску серии ZX в середине 90-х годов, конструкторский отдел японской корпорации Hitachi Construction Machinery при активном сотрудничестве с всемирно известной американской компанией по выпуску спецтехники John Deere, разработал и запустил в производство гусеничный гидравлический экскаватор с операционной массой в 31 тонну – на базе более легкой и простой модели Hitachi ZX 220. Новинка отличалась небывало мощным для своего класса двигателем (275 лошадиных сил), усиленной конструкцией передней стрелы, значительными упрощениями в эксплуатации и общей эргономике. Силовой агрегат благополучно пережил ряд переизданий до 5-го поколения включительно, обрастая современной электроникой и технологиями очистки выхлопа для соответствия все более усложняющимся экологическим стандартам.

Несмотря на солидный возраст серии и моральное устаревание отдельных узлов и систем – что неудивительно, ведь представители первого поколения ZX начали сходить с заводских конвейеров уже более 30 лет назад, подобная техника по-прежнему отличается впечатляющей надежностью, неприхотливостью к условиям и производительностью, будучи способной эффективно проработать (после соответствующих модернизаций и периодических восстановительных работ) еще не одно десятилетие, даже в суровых отечественных реалиях. Разумеется, отдельные комплектующие со временем изнашиваются и приходят в негодность, нуждаясь в ремонте, обновлении и замене.

Процесс необратим и заметно ускоряется при интенсивных режимах эксплуатации и легкомысленном отношении к своевременному и качественному техобслуживанию. Именно поэтому так важно регулярно следить за состоянием деталей и проходить профессиональную аппаратную диагностику – и ООО «ТехСтройКомплектация» поможет продлить эксплуатационный ресурс гусеничного технопарка наших клиентов, позволяя выгодно купить запчасти для экскаватора Hitachi ZX 330, а также предлагая высококвалифицированные и доступные услуги по ремонту спецтехники.

Двигатель экскаватора Hitachi ZX 330

Источником движущей и рабочей мощности данной модели служит 6-цилиндровый рядный дизельный двигатель Isuzu AH-6HK1. Развивая мощность в 202 кВт при номинальной частоте вращения коленвала 1900 об/мин, мотор способен выдавать 275 лошадиных сил и расходовать от 23 до 38 литров горючего за час, в зависимости от используемого режима работы. В базовую комплектацию входит адаптивная регулировка прямоточного впрыска топлива с помощью электронного управления форсунками Common Rail, турбокомпрессор со встроенным интеркулером для рационального использования энергии отработанных газов и жидкостная система охлаждения. Особенностью модели Hitachi ZX 330 является параллельное расположение охладительных элементов, что положительно сказывается на простоте и скорости сервисного обслуживания и специальный режим минимального расхода топлива ECO (снижающим потребление на 10%). Для стабильной работы ДВС и надежной профилактики возможных поломок крайне важно использовать только соответствующие техническому паспорту силового агрегата технологические жидкости, смазку и горючее.

Рис. 2 – Двигатель экскаватора Hitachi ZX 330 модели Isuzu AH-6HK1

Значительный опыт мотористов ООО «ТехСтройКомплектация», накопленный на основании многих лет ремонта двигателей Isuzu AH-6HK1, позволяет выделить основные неисправности ДВС экскаватора Hitachi ZX 330. Одним из наиболее проблемных моментов при работе мотора является нарушение регулировки механизма газораспределения топлива. Причиной служит выход за пределы нормального температурного режима клапанов форсунок, а лекарством – повторная аппаратная регулировка. Также может дать слабину и клапан, предохраняющий воздушный рукав топливного насоса высокого давления. Результатом становятся механические повреждения, растрескивание и возможный разрыв проводящей линии. Необходим комплексный ремонт двигателя, в рамках которого владельцу понадобиться купить ТНВД для экскаватора Hitachi ZX 330 – и наша компания поможет совершить наиболее выгодный заказ деталей для двигателя спецтехники с оперативной доставкой и без переплат.



Ходовая часть экскаватора Hitachi ZX 330

Самоходной силовой установкой, гидравлический экскаватор Hitachi ZX 330 можно называть весьма условно – собственная максимальная скорость передвижения агрегата колеблется в скромном диапазоне от 3,6 до 5,5 км/ч, в зависимости от используемого режима работы. Тем не менее элементы ходовой части японских экскаваторов данной модификации отличаются чрезвычайно высокой прочностью, надежностью и износостойкостью, а угол преодолеваемого техникой наклона превышает 40 градусов.

Опорная рама Х-образной формы выполнена из монолитных стальных профилированных балок, сваренных между собой цельными швами и скрепленная резьбовыми болтами. Каркас ходовой части экскаватора усилен утолщениями металлического профиля на 50 мм в наиболее ответственных точках и распорками для контроля жесткости конструкции. Боковые ступени дополнительно оснащены специальными опорными пластинами из высокопрочной резины для повышения долговечности.

Рис. 3 – Гусеничная ходовая часть экскаватора Hitachi ZX 330 вблизи

Разросшиеся габариты данной модели потребовали от японских инженеров увеличения большинства элементов ходовой части Hitachi ZX 330, в частности опорных и направляющих катков и верхних кронштейнов. Расстояние дорожного просвета, таким образом, составило 500 мм, а башмак вырос в ширину до 600 мм. В базовом комплекте с новой техникой поставляется три типа защитного покрытия (плоский, с тройным грунтозацепом обычный и усиленный), каждый из которых по-своему эффективно справляется с угрозой расцепления звеньев во время передвижения по сильно пересеченной и скалистой местности и выполнения поворотных маневров.

Богатый опыт специалистов ООО «ТехСтройКомплектация» по профессиональному ремонту спецтехники позволяет уверенно выделить наиболее проблемные ситуации, в связи с которыми может возникнуть потребность срочно купить запчасти для экскаватора Hitachi ZX 330. Большая часть проблем с конструкционными элементами гусениц (поддерживающие и направляющие катки, ленивцы, звездочки, башмаки, звенья, пальцы, промежуточные штифты, втулки, шестерни и подшипники) связано с неправильным натяжением гусеничной ленты и цепей и общей небрежностью в эксплуатации – несоблюдение таких простых правил, как контроль соответствия направления стрелы расположению натяжного колеса в процессе выемки грунтовых пород, нерегулярная очистка гусениц, частое и продолжительное использование режима заднего хода.

Быстрее всего начинают выходить из строя и безусловно подлежат замене ленивцы (они же колеса, задающие направление на гусеничном экскаваторе) – стоит учитывать, что скорость их износа очень сильно зависит от состояния резиновых уплотнителей. В процессе интенсивной работе в зоне риска оказываются и звездочки гусениц – их зубья могут интенсивно истираться, растрескиваться и откалываться. Разрушение звеньев ленты сосредотачивается на трех основных участках: между башмаком и верхним краем звена (в точке контакта с катком) и на втулках подшипников (как на внутренних, так и наружных).

При подобных неисправностях владельцы предпочитают заново купить запчасти ходовой части экскаватора Hitachi ZX 330 и полностью заменить неисправные детали – их себестоимость и внутреннее устройство не предполагают целесообразность проведения каких-либо восстановительных работ. В более сложных вариантах, когда поломки приобретают комплексный характер, повреждаются комплектующие опорного каркаса, механизма натяжения или трансмиссии, необходим профессиональный ремонт ходовой части экскаватора Hitachi ZX 330 – и сотрудники ООО «ТехСтройКомплектация» уже много лет выполняют широкий спектр высококвалифицированных услуг по восстановлению неисправной спецтехники любой степени сложности.

Гидравлика экскаватора Hitachi ZX 330

Мощностное усилие, создаваемое двигателем Isuzu AH-6HK1, эффективно дополняется встроенной гидравлической системой HIOS. Она включает в себя 3 аксиально-поршневых гидромотора с адаптивной подстройкой задействованной мощности (2 ходовых и 1 поворотный), 2 соответствующих насоса со скоростью масляного потока по 288 л/мин в каждом и отдельный управляющий шестеренный механизм. Для защиты штоков и цилиндров от ударных нагрузок, возникающих в системе и надежного удержания рабочего давления в контуре (номинальное значение составляет 34,3 МПа, а при необходимости экскаватор может переходить в форсированный режим с повышением мощности до 36,3 МПа) используются специальные демпферы и предохранительные клапаны.

Рис. 4 – Один из главных гидравлических насосов экскаватора Hitachi ZX 330, снятый для проведения диагностики специалистами ООО “ТехСтройКомплектация”

Подавляющее большинство неполадок с гидравликой напрямую вытекает (во всех смыслах этого слова) из несвоевременной замены всасывающего и полнопоточных фильтров и пополнения запасов гидравлического масла, а также использования неподходящих или некачественных технологических жидкостей. Мастерам, выполняющим ремонт экскаватора Hitachi ZX 330 на базах ООО «ТехСтройКомплектация» регулярно приходится решать проблемы утечек и вспенивания масла, падения давления внутри контура (износ насоса и уплотнителей, механические повреждения проводящих рукавов, засорение фильтров, демпферов и клапанов, повышенная вязкость масла), посторонних шумов и неравномерной работы гидроагрегатов (сильный износ или неисправность гидроцилиндров, регулятора скорости, золотников, дросселей и т.д.). Нет проблемы, которую невозможно было бы решить профессиональными ремонтными работами – и наша компания поможет выгодно и с гарантией качества купить запчасти для экскаватора Hitachi ZX 330 и вернуть технику в строй за кратчайшие сроки.

Кабина, поворотный круг и навесное оборудование экскаватора Hitachi ZX 330

Как и весь остальной скелет экскаватора, верхняя платформа и поворотный круг экскаватора Hitachi ZX 330 разрабатывались с закладыванием значительного запаса надежности. Об этом свидетельствует чрезвычайно прочная и жесткая поворотная рама, изготовленная из сварных профилированных балок D –образного сечения. Разворачивание платформы (минимальный радиус составляет 3370 мм) производится за счет работы аксиально-поршневого мотора, объединенного с поворотным редуктором планетарного типа и дисковым тормозом с гидравлическим растормаживанием.

Рис. 5 – Снятая кабина экскаватора Hitachi ZX 330

Фирменная кабина модели CRES цельной конструкции считается одним из наиболее удачных примеров соотношения безопасности и удобства в отрасли, строго соответствуя верхним граничным условиям 1 категории международного стандарта безопасности ISO 10262. Армированные плоские окна из закаленного стекла, тонированного зеленым цветом, со всех четырех сторон (плюс пятое в крыше в опционально поставляемой вариации кабины К) обеспечивают оптимальный обзор, даже не считая опционально встраиваемой камеры заднего вида и навесной защиты. Внутри создается максимально комфортная и свободно настраиваемая атмосфера для оператора – регулируемое сиденье с подлокотниками и несколькими стационарными положениями спинки, продвинутые системы кондиционирования и вентиляции поступающего воздуха, удобные джойстики управления, освещение для ночных работ, убирающийся ремень безопасности, радиоприемник.

Начиная с третьего поколения экскаватора Hitachi ZAXIS 330-3, бортовой интерфейс в кабине расширился и стал включать цветные жидкокристаллические дисплеи для подключения к многофункциональному программному обеспечению – активному мониторингу состояния техники и уровня технологических жидкостей, выборе и коррекции режимов работы. Среди настроек присутствует даже возможность выбора из 12 языков и встроенный кодовый иммобилизатор для противодействия попыткам угона спецтехники.

Передние и обратные стрелы были значительно усилены по сравнению с предшественником модели, экскаватором Hitachi ZX 220 и позволяют быстро переоборудовать технику под текущие нужды сменными комплектами гидравлических инструментов. Сюда входит широкий ассортимент ковшей различной формы, размера и назначения – для рытья котлованов и траншей практически в любом типе грунта. Не менее востребованы и специализированные устройства с гидравлическим усилением – гидромолот и гидроножницы с опциональным ротатором, оптимально подходящие для вскрытия асфальта при дорожных работах, демонтажа бетонных и железобетонных сооружений. На горнодобывающих и карьерных объектах активно находят применение как буровые шнеки, так и однозубые рыхлители. На сайте ООО «ТехСтройКомплектация» можно посмотреть и купить навесное оборудование для Hitachi ZX 330 по привлекательной прямой цене или заказать профессиональный ремонт поворотного круга экскаватора, переставшего адекватно выполнять свои функции.

Модификации экскаватора Hitachi ZX 330

Увеличенные нагрузки, которым может подвергаться гидравлический экскаватор Hitachi ZX 330, благодаря своему мощному двигателю Isuzu AH-6HK1 и упрочненной конструкции, привели к потребности в более развернутом гусеничном шасси – во избежание попыток опрокидывания при подъеме наполненного ковша. Поэтому, модификация Hitachi ZX 330LC (Long Crawler – удлиненные гусеницы) стала не менее популярной чем базовый продукт японской корпорации.

Рис. 6 – Модификация экскаватора Hitachi ZX 330 с удлиненной гусеничной базой

Длина ходовой части модифицированной версии составляет 4940 мм, против 4640 мм стандартной комплектации, что прибавляет технике дополнительную устойчивость, но отрицательно сказывается на массе, доходя до 33 тонн при наличии определенного навесного оборудования. Большинство запчастей удлиненной модификации экскаватора полностью совместимы с обычными и владельцу такой спецтехники не составит труда купить запчасти для Hitachi ZX 330LC, выбрав нужные детали для спецтехники на сайте ООО «ТехСтройКомплектация».



Экскаватор Hitachi ZX330 б/у на продажу

Строительные фильтры

• Доверенный продавец

  Абу-Даби, Объединенные Арабские Эмираты

• Доверенный продавец

  90 006 Абу-Даби, Объединенные Арабские Эмираты

• 5″ data-submitted=”false” href=”/listings/31586142-2013-excavator-hitachi-zx330lc-5g-in-moscow-russia”>

  Москва, Россия

• Надежный продавец

  Шанхай, Китай

• Надежный продавец

  ₺1 693 322

  Шанхай, Китай

• Надежный продавец

  Шанхай, Китай

• 75″ data-submitted=”false” href=”/listings/83210739-2022-hitachi-zx330-zx330-3-in-shanghai-china”>

  Доверенный продавец

  1 146 249 ₺ 1 146 249

  Шанхай, Китай

• Доверенный продавец

  ₺13 1,087

  Шанхай, Китай

• Доверенный продавец

  Токио, Япония

• 0″ data-submitted=”false” href=”https://estec-trade.com/machinery/other-equipment/HITACHI-ZX330LC-3-5081008?utm_source=machinio&utm_medium=referral” rel=”nofollow noopener sponsored” target=”_blank”>

  Доверенный Продавец

  Токио, Япония

• Надежный продавец

  Токио, Япония

• Надежный продавец

  Токио, Япония

• 75″ data-submitted=”false” href=”/listings/83505917-2013-original-japan-hitachi-zx330-3g-excavator-in-shanghai-china”>

  Trusted Seller

  Шанхай, Китай

1

Размеры и характеристики гидравлического экскаватора Hitachi ZX330

Опция стрелы/рукости (шестигранная) 1

AТранспортная длина блока

36,39 футов дюймов 11090 мм

CОтгрузочная высота агрегата

11,39 фута в 3470 мм

Высота среза IMax

90 006

32,39 фута 9870 мм

JМакс. высота погрузки

22,41 фута в 6830 мм

KМакс. вылет вдоль земли

34,0 3 фута (дюймы) 10370 мм

LMax Глубина копания вертикальной стенки

18,44 фута дюйма 5620 мм

Макс.

глубина копания

22,48 фута в 6850 мм

Опция стрела/рукоять (шестигранная) 1

стрела 6400 мм с рукоятью 2660 мм стрела 6400 мм с рукоятью 2660 мм

Вариант со стрелой/рукоятью (шестигранный) 2

Транспортная длина устройства

36 футов в 10970 мм

Высота среза IMax

33,57 фута в 10230 мм

CДоставка Высота агрегата

10,6 фута, дюйм 3230 мм

Максимальная высота загрузки J

23,4 фута, дюйм 7130 мм

Макс. радиус действия в км по земле

35,77 фута, дюйм 10900 мм

LMax Глубина копания вертикальной стенки

21,26 фута, дюйм 6480 мм

90 099 MM Макс. глубина копания

24,22 фута в 7380 мм

Опция стрела/рукоять ( Шестигранник) 2

стрела 6400 мм с рукоятью 3200 мм стрела 6400 мм с рукоятью 3200 мм

Опция стрела/рукоять (шестигранная) 3

AОтгрузочная длина устройства

36,26 фута, 11050 мм

Высота среза IMax

34,85 фута, дюйм 10620 мм

Высота загрузки JMax 901 00

24,61 фута в 7500 мм

CВысота при транспортировке блока

11,72 фута, дюйм 3570 мм

KMax Reach вдоль грунта

38,33 фута, дюйм 11680 мм

LMax Глубина копания вертикальной стенки

24,18 фута, 7370 мм

MМакс.
