Характеристики Твэкс ЕК-18. Обзор колесного экскаватора Твэкс ЕК-18

• 1. Технические характеристики Твэкс ЕК-18, масса
• 2. Двигатель Твэкс ЕК-18
• 3. Техническое обслуживание
• 4. Габариты
• 5. Управление, кабина Твэкс ЕК-18
• 6. Навесное оборудование
• 7. Модификации
• 8. Аналоги
• 9. Видео

Технические характеристики Твэкс ЕК-18, масса

Эксплуатационная масса	18 000 кг
Объем ковша	0,6-1 куб. м
Эксплуатационная мощность	77,2 кВт/105 л.с.
Продолжительность цикла	18,5 с

Максимальная скорость движения, которую способна развить данная модель, составляет 20 км/ч.

Стандартная глубина копания Твэкс ЕК-18 составляет 5,7 метра, радиус копания на уровне стоянки – 8,85 метра, высота выгрузки – 6,2 метра. В зависимости от того, какой был выбран размер рукояти, изменяются и устанавливаются те или иные показатели землеройных работ, отличные от стандартных.

Рукоять	2,2 метра	2,8 метра	3,4 метра
Радиус копания, м	9,1	9,65	10,2
Радиус копания на уровне стоянки, м	8,85	9,42	10,0
Кинематическая глубина копания, м	5,77	6,37	6,97
Высота выгрузки, м	6,24	6,5	6,75
Угол поворота ковша, град.	177	177	177

Все указанные размеры рукоятей (2,2, 2,8 и 3,4 метра), которыми может оснащаться экскаватор ЕК-18, дают возможность использования ковшей различного объема: 0,65, 0,77 и 1 куб. метра соответственно.

Двигатель Твэкс ЕК-18

Экскаватор Твэкс ЕК-18 оснащается силовым агрегатом Д-245. По желанию заказчика на эту машину может устанавливаться импортный двигатель Perkins (с увеличенной мощностью) с гидронасосом и гидромотором хода производства Bosh-Rexort.

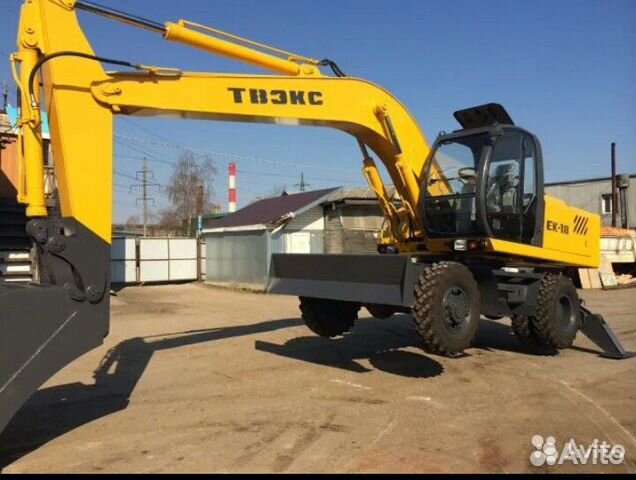

Источник фото: avtex.suФото Твэкс ЕК-18

Двигатель Д-245 – это:

• четырехтактный
• четырехцилиндровый (диаметр каждого – 110 мм)
• дизельный силовой агрегат.

Имеется система жидкостного охлаждения, непосредственный впрыск топлива, топливный предпусковой подогреватель, который позволяет без проблем завести машину при температуре воздуха вплоть до -40°С. В целом температурный диапазон, при котором возможна эксплуатация Твэкс ЕК-18, довольно широк: от минус 40 до плюс 40 градусов по Цельсию.

Диаметр цилиндра/ход поршня	110/125 мм
Удельный расход топлива	220 г/кВт (162 г/л. с.ч)
Мощность	77 кВт (105 л.с.)
Частота вращения	2 200 об/мин
Максимальный крутящий момент	384 Нм (39,2 кгм)
Частота вращения при максимальном крутящем моменте	1 400 об/мин
Масса	430 кг

Топливный бак Твэкс ЕК-18 способен вмещать до 255 литров дизельного топлива.

Техническое обслуживание

Усиленная металлоконструкция рабочего оборудования сделала экскаваторы ЕК-18 еще более надежными, увеличив срок их службы. С техническим обслуживанием и ремонтом проблем не возникает, так как все запчасти имеются на складе завода-изготовителя и у официальных представителей.

Габариты

Длина, мм	9 400
Ширина, мм	2 500
Высота, мм	3 250

Управление, кабина Твэкс ЕК-18

Данную модель экскаватора отличает более просторная и удобная в плане расположения органов управления кабина. В ней специалисты тверского завода увеличили обзорность. Кабина устойчива к попаданию внутрь пыли.

Источник фото: avtex.suСуществует несколько модификаций Твэкс ЕК-18

Навесное оборудование

Помимо большого выбора копающих ковшей для экскаваторов ЕК-18 предусмотрено несколько видов дополнительного навесного оборудования.

Так, машину можно оснастить:

• гидроножницами
• гидромолотом
• бревнозахватом
• рыхлителем
• грейфером копающим
• грейфером погрузочным.

Все это позволяет эксплуатировать машину не только на городских строительных объектах. Ее активно используют в сельском и лесном хозяйстве, особенно после того, как появилась возможность установки бревнозахвата, а также в условиях сельского, мелиоративного и транспортного строительства.

Модификации

На сегодняшний день существует несколько модификаций экскаватора Твэкс ЕК-18. Это машины с индексами 20, 30, 40, 44, 60 и 90 (М). Отличия от классического ЕК-18 состоят в ковшах различного объема, разной грузоподъемности, гидравлике и силовых агрегатах. Например, модель ЕК-18-60 агрегатируется двигателем Perkins. У нее же глубина копания заявлена меньше, чем у остальных модификаций.

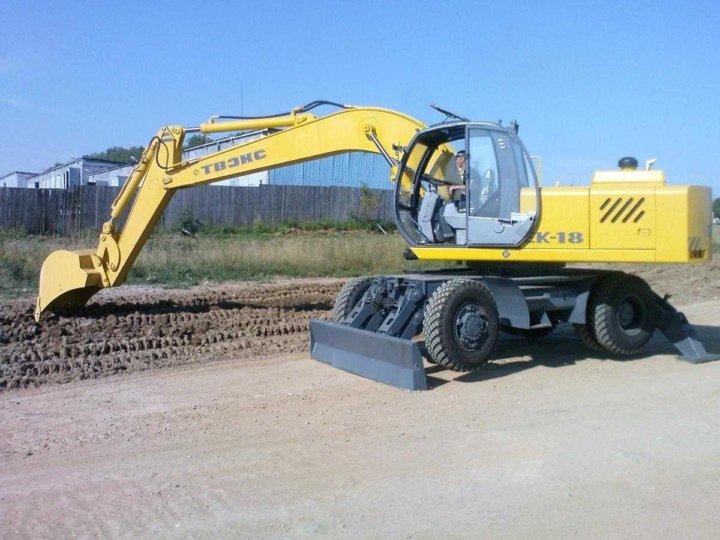

Источник фото: spectehnika-info.ruФото Твэкс ЕК-18

Аналоги

К аналогам данной машины можно отнести следующие модели: Уралвагонзавод ЭО-33211К, Уралвагонзавод ЭО-33211 Тагильчанин, Твэкс ЕК-18-60, Уралвагонзавод ЭО-33211А, Твэкс ЕК-18-90 (М), RM-Terex TVEX 180W, UMG ЭОВ-3523, Dnepr EW1901, RM-Terex ЕК18, Уралвагонзавод ЭО-33222А.

Видео

Видео – с канала Baz El

Экскаваторы ТВЭКС ЕК-18, ЕК-20 и TVEX 180W

1. Главная
2. Статьи
3. Экскаваторы ТВЭКС ЕК-18, ЕК-20 и TVEX 180W

23. 04.2015 | 15:44 | 1750 Время чтения:

                        Колесные экскаваторы ТВЭКС ЕК-18, ЕК-20 и TVEX 180W: технические характеристики, отзывы, фото и аналоги
Экскаватор ЕК-18, как и экскаватор E170W с применением гидравлических систем выпускается на …

Экскаватор ЕК-18, как и экскаватор E170W с применением гидравлических систем выпускается на Тверском экскаваторном заводе и занимает среднюю позицию среди землеройного оборудования и техники данного изготовителя. Это универсальное оборудование предназначено для самого разнообразного использования, так как оно является неприхотливым, не сложным в обслуживании и эксплуатации, а также обладает эффективностью и доступностью, ведь запчасти к экскаваторам ЕК-18 довольно доступны на сегодняшний момент.

Гидравлика ЕК-18 имеет типа ПСМ и обладает высокой надежностью, что показали ходовые характеристики данного экскаватора. Находиться в кабине очень комфортно. Все управление и устройство ЕК-18 тщательно продумано конструкторами и дизайнерами.

Применяемое оборудование на ЕК-18

Фото экскаватора ТВЭКС ЕК-18 в интернете свидетельствуют, что данная машина укомплектовывается ковшом (так называемой обратной лопатой) при объеме от 0,65 до 1 кубических метра согласно применяемой длине рукояти. Подобным ковшом оборудуется и E170W.

Как сменное навесное оборудование может быть использовано:

• Молот на гидроприводе типа МГ-300;
• Ножницы на гидроприводе типа НГ-1624;
• Разрыхлитель;
• Бревнозахватное устройство;
• Максимально разрешенная грузоподъемность – 3 тонны;
• Копающая грейферная установка;
• Погрузочная грейферная установка (на пять челюстей).

Колесный экскаватор ЕК-18 и отзывы о нем свидетельствуют, что обладателю такой техники работа будет в удовольствие. Глубина его копания составляет 5,77 метров, а высота выгрузки – 6,24 метра.
Скорость передвижения ТВЭКС ЕК-18 составляет 20 км/час, а расход топлива ЕК-18 – 8,6…9,5 литра в зависимости от выбранного режима.

Колесный экскаватор ЕК-20 (ТВЭКС). Технические характеристики

По большому счету данный колесный экскаватор не многим отличается от предыдущего ЕК-18 и является его аналогом, однако все-таки присутствуют конструктивные особенности и технические отличия:

• емкость ковша – 1,0 куб. м;
• глубина вскапывания – 6,37 м;
• высота выгрузки – 6,5 м;
• вес экскаватора составляет 20,2 тонны;
• максимальная скорость – 26 км/час.

Ходовые характеристики являются аналогичными ЕК-18, так как «сердцем» данного оборудования является двигатель ЯМЗ 236-Г5 работающий на дизельном топливе с жидкостным охлаждением, который обладает мощностью в 105 лошадиных сил. В данном случае E170W конечно немного послабее, но не менее производителен.

Колесный экскаватор TVEX 180W

TVEX 180W – прекрасный агрегат для производства больших объемов работ по строительству и ведению коммунального хозяйства. Данный колесный экскаватор является очень маневренным и способен выполнять поставленные задачи при работе на грунтах включительно до 4-й категории.

При проектировании этой машины, инженеры воплотили идеи максимального удобства, комфортного управления агрегатом в многозадачных условиях. Инновационный интерьер кабины, высокие показатели по проходимости экскаватора TVEX 180W, надежность в эксплуатации, прочность конструкции и стойкость к факторам окружающей среды, а также отзывы об экскаваторе TVEX 180W – все эти характеристики очень выгодно выделяют агрегат среди конкурентов и в ряде аналогов.

Технические характеристики экскаватора TVEX 180W

• вес экскаватора – 17,6 т;
• объем ковша – 1 куб. м;
• тип мотора – ММЗ Д-245.2S2;
• мощность привода – 90 лошадиных сил;
• объем топливного бака – 300 литров;
• длина рукоятки – 2200 м;
• глубина копания – 5,9 м.

Покупая экскаватор TVEX 180W, так и E170W, Вы покупаете качество и надежность производимых Вами работ.
