Ек 14 20 экскаватор: Экскаватор ЕК-14-20

Содержание

Экскаватор ЕК-14, ЕК-14 характеристики, запчасти ЕК-14, ремонт ЕК-14, твэкс ек-14, ЕК-14


Технические характеристики экскаватора

ЕК-14:

Эксплутационная масса, кг

14000



Скорость передвижения, км/ч

25

Продолжительность цикла, с.

16

Габаритные размеры

Длина, м

8,2

Ширина, м

2,5

Высота, м

3,14

Рабочее оборудование экскаватора

Тип

обратная лопата

Радиус копания, м

8,2

Радиус копания на уровне стоянки, м

7,9

Глубина копания, м

4,89

Высота выгрузки, м

5,72

Угол поворота ковша, град

173































































Купить экскаватор ЕК-14

Экскаватор ЕК-14 представляет собой землеройную машину, основным предназначением которой является рытье колодцев и карьеров, разработка котлованов, погрузочно-разгрузочные работы сыпучих материалов. Он без каких-либо проблем справится с мерзлыми грунтами и разрыхленными скальными породами. Ведь по техническим характеристикам работа может вестись в грунтах I-IV категорий. Благодаря этим возможностям, сфера применения данной машины весьма многообразна. Это и различные отрасли промышленности, коммунальное и дорожно-транспортное хозяйство и многое другое.

Основные преимущества ЕК-14, за которые его и ценят большинство опытных потребителей:

  1. Безотказность и высокая надежность. Никому не хочется постоянно чинить экскаватор, останавливать работы и тратить драгоценное время и немалые деньги на ремонт. Ходовая рама и рабочее оборудование данной модели усилены металлоконструкцией.
  2. Увеличенная грузоподъемность. Благодаря использованию двух стрелоподъемных гидроцилиндров, экскаватор будет поднимать больший вес, что, в свою очередь, существенно сократит количество итераций и затрачиваемое время.
  3. Меньший, чем у большинства других типовых моделей, радиус поворотной платформы позволяет использовать ЕК-14 в труднодоступных местах.

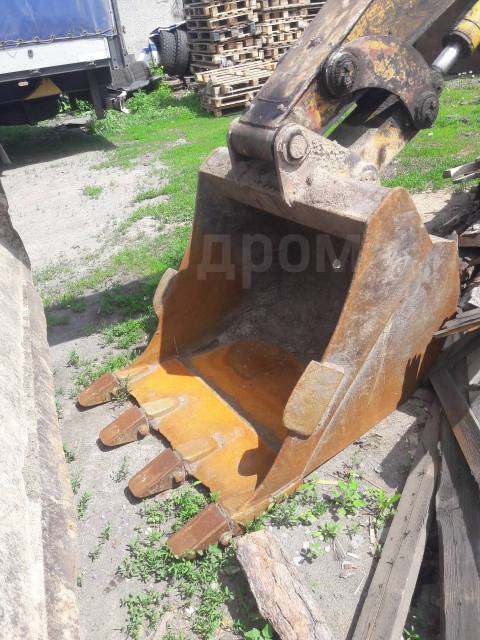

  4. Увеличенный ковш (0,8 м3) с быстросъемными коронками. Помимо увеличившейся грузоподъемности предусмотрен и более вместительный ковш, что самым прямым образом благотворно сказывается на конечной производительности.
  5. Помимо отличных рабочих характеристик, очень важны и сроки доставки экскаватора до места проведения работ и обратно. Благодаря более мощным двигателям Д-245 (105 л.с.) и Perkins 1104C-44 (121.3 л.с.), максимальная скорость движения, по сравнению с моделью ЕК-12, значительно возросла.
  6. Использование разных ковшей.Сменные рукояти L=2200 мм, 2800 мм, 3400 мм позволяют, при необходимости, использовать ковши с объемами: 0,4 м3, 0,5 м3 и 0,65 м3.

Запчасти и ремонт экскаваторов ЕК-14

Опытные специалисты фирмы Тверьмашкомплект произведут необходимые работы по ремонту бу экскаваторов под маркой ЕК-14 или выполнят заказ на поставку необходимых запчастей в кратчайшие сроки. Если же у Вас есть ненужный более экскаватор этой марки, мы готовы его приобрести. При необходимости экскаватор ЕК-14 может быть дооснащен следующим навесным рабочим оборудованием:

гидромолот МГ-300

для разрушения бетонных и железобетонных дорожных покрытий, сооружений из кирпича, неармированного бетона, рыхления мёрзлого грунта и трамбования рыхлого грунта

рыхлитель 314-03-40.17.300

для выемки бордюрного камня, вскрытия асфальтобетонной корки мёрзлого грунта и т.п.

грейфер ГК-221

для рытья траншей, колодцев, котлованов и других аналогичных работ, а также для погрузки и разгрузки различных материалов.



Варианты исполнения экскаватора ЕК-14:

Модель экскаватора

Масса, т

Объем ковша, м³

Глубина копания, м

Марка двигателя

Описание

Экскаватор

ЕК-14-20

14

0,8

4,89

Д-245

ОПУ 1250мм, рук. L=1900мм, гидравлика «ПСМ», подогреватель «Гидроник»

Экскаватор ЕК-14-30

14

0,8

4,89

Д-245

ОПУ 1250, рук. L=1900мм, гидравлика “Bosch-Rexroth«(г/н, г/м хода), подогреватель «Гидроник»

Экскаватор ЕК-14-60

14

0,8

4,89

Perkins 1104C-44

ПУ 1250, рук. L=1900мм, гидравлика «Bosch-Rexroth» (г/н, г/м хода), подогреватель «Гидроник»

Экскаватор ЕК-14 | Спецтехника

Экскаватор ЕК-14 — представитель класса универсальных землеройных машин широкого назначения. Российские экскаваторы Твэкс ЕК-14 предусмотрены для произведения работ в самых тяжелых условиях и могут применяться в любых областях хозяйствования.

Экскаватор ЕК-14: технические характеристики

В качестве силовой установки в экскаваторах ЕК-14 используется мощный мотор Д-245. Двигатель отличается увеличенным ресурсом и высоким запасом мощности. Номинальная мощность мотора — 105 л.с./77 кВт. Частота вращения коленчатого вала — 2200 об/мин.

В стандартной модификации экскаватора применяется гидравлическая система ПСМ. Насос создает максимальное давление в системе 28 МПа. Продолжительность рабочего цикла составляет 16 с. Максимальная скорость передвижения машины достигает 25 км/ч.

Экскаватор создан на базе усиленной металлической конструкции. Таким образом, производитель повысил надежность и долговечность машины. Ходовая рама и рабочее оборудование создаются из высокопрочных сплавов. Стрелоподъемный механизм машины работает на двух гидравлических цилиндрах, которые улучшают эксплуатационные характеристики ЕК-14 и его грузоподъемность.

Именно применение современного оборудования и прочных конструкций позволило повысить долговечность экскаватора и его надежность.

Рабочее оборудование и производительность экскаватора ЕК-14

В качестве стандартного рабочего оборудования в ЕК-14 использован ковш объемом 0,8 м3. На нем устанавливаются быстросъемные коронки. Тип ковша — обратная лопата. Стандартная рукоять моноблочной стрелы имеет длину 1,9 м.

Максимальный радиус копания экскаватора — 8200 мм. На уровне стоянки машина имеет радиус копания 7920 мм. Максимальная глубина копания — 4890 мм. Ковш поворачивается на 173 градуса. Высота выгрузки экскаватора — 5720 мм.

В качестве сменного оборудования для экскаватора ЕК-14 может использоваться:

  • сменная рукоять с ковшами различного объема;
  • гидромолот, позволяющий производить работы по разрушению бетонных и железобетонных покрытий, вскрытию грунтов, сносу кирпичных зданий;
  • грейфер, предназначенный для рыхления грунтов и выемки устаревших бетонных конструкций;
  • рыхлитель, позволяющий использовать экскаватор для вскрытия и удаления асфальтобетонных покрытий, мерзлых грунтов и пр.

Габаритные размеры экскаватора ЕК-14

Экскаватор ЕК-14 имеет эксплуатационную массу 14 тонн. Длина экскаватора составляет 8200 мм. Ширина машины — 2500 мм. Высота по кабине достигает 3140 мм.

Модельный ряд экскаваторов ЕК-14

Экскаваторы ЕК-14 выпускаются в трех модификациях:

  • ЕК-14-20 комплектуется стандартным ковшом объемом 0,8 м3 и моноблочной стрелой. В машине используется мотор Д-245 и гидравлическая система ПСМ. Эксплуатационная масса 14 тонн.
  • ЕК-14-30 комплектуется ковшом объемом 0,8 м3, моноблочной стрелой, гидромотором и гидравлической системой Bosch-Rexroth. Силовой агрегат — Д-245. Эксплуатационная масса — 14 тонн.
  • ЕК-14-60 комплектуется стандартным ковшом объемом 0,8 м3, моноблочной стрелой, гидромотором и гидравлической системой Bosch-Rexroth. В качестве силового агрегата в машине используется двигатель Perkins 1104C-44TA. Мощность мотора 123 л.с./90 кВт. Эксплуатационная масса экскаватора — 14 тонн.

Применение экскаватора ЕК-14

Экскаватор ЕК-14 на колесном ходу является универсальной землеройной машиной и предназначен для использования в различных областях хозяйствования. Благодаря высокой мощности мотора и прочной конструкции, экскаваторы ЕК-14 могут работать в самых тяжелых условиях.

Широкий спектр съемного оборудования позволяет использовать ЕК-14 в жилищном и коммунальном строительстве, для прокладки и демонтажа коммунальных систем, сноса зданий и прочих конструкций. Использование стандартного ковша обеспечивает эффективную работу экскаватора в качестве землеройной техники для копания грунтов I-VI классов. Машина может применяться для рытья траншей, котлованов и разработки карьеров.

Стандартная грузоподъемность экскаватора и его производительность могут использоваться для погрузочно-разгрузочных работ, как на строительных площадках, так и на карьерах общего назначения. Сыпучие вещества, разрыхленные скальные породы, грунты, в том числе мерзлые — все это легко перемещать, используя ЕК-14. Универсальность машины позволяет применять ЕК-14 в строительстве промышленных объектов и мелиоративных конструкций.

Экскаваторы ЕК-14 отличаются повышенной мощность и прочностью конструкции. В сравнении с предшественниками ЕК-12, машины имеют увеличенный ресурс и отличаются большей долговечностью. Конструкция экскаватора рассчитана на его использование в самых тяжелых условиях и различных областях хозяйствования, от городского и коммунального строительства до разработки и добычи в промышленных масштабах.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

Модернизация колесных экскаваторов ТВЭКСНаращивание производительности и улучшение эргономики экскаваторов ЕК-14, ЕК-18

Потребительский рынок сегодня качественно меняется, потому основные конструктивные изменения колесных экскаваторов ТВЭКС в 2008 году были направлены на создание качественных машин с улучшенными потребительскими свойствами. Акцент сделан на наращивание производительности, улучшение эргономики, удобства управления и обслуживания, многофункциональности.

В рамках программы модернизации серийной техники ТВЭКС провел целый комплекс технических усовершенствований, позволяющих улучшить потребительские свойства экскаваторов. При модернизации техники применялись конструкторские решения с упором на простоту и удобство в управлении и обслуживании, делающие отечественную строительно-дорожную технику более привлекательной для потребителя.

Новая энергосберегающая система (испытанная на экскаваторе ЕК-18-20) обеспечивает объемное регулирование скорости движения рабочих органов, позволяет выбрать оптимальный режим загрузки двигателя (холостой ход, легкий, средний, тяжелый), защиту приводов экскаватора от перегрева. Информация о состоянии привода от датчиков передается в микропроцессорную систему управления, которая обеспечивает регулирование расхода насосов и оптимальную загрузку двигателя. В результате комплекса технических усовершенствований расход потребляемого топлива сократился на 3 л в час, общая экономия топлива в процессе эксплуатации составит в среднем 15%.

Проведены испытания новой модификации экскаватора ЕК-18-70 с двигателем Deutz. Эти агрегаты заслужили высокую оценку потребителей за надежность, экономичность, они соответствуют нормам токсичности выхлопов Stage 3A, принятым в Евросоюзе. Проведенная модернизация позволила расширить гамму двигателей и соответственно категории возможных потребителей тверских строительно-дорожных машин. Применение двигателя, соответствующего нормам Stage 3A, позволяет отечественной технике конкурировать не только на отечественных, но и на зарубежных рынках.

На модификации экскаватора ЕК-14-60-60 гидравлический привод собран на полном комплекте аппаратов фирмы Bosch Rexroth по гидросхеме LUDV. Это обеспечило неограниченное количество возможных совмещений рабочих движений и плавность их выполнения. При этом повысился к.п.д. гидропривода и снизились потери, преобразующиеся в тепло.

В этом году на экскаваторах ТВЭКС внедрена автоматическая централизованная система смазки (АЦСС) фирмы Lincoln (испытания проведены на экскаваторе ЕК-18-45). АЦСС постоянно подает консистентную смазку в пары трения малыми дозированными порциями. Она обеспечивает подачу смазки в труднодоступные места – пальцы рабочего оборудования, пальцы на механизме подъема кабины и в подшипник опорно-поворотного устройства. Постоянное присутствие смазки в паре трения, отсутствие загрязнений и влаги значительно увеличивает ресурс узла, соответственно снижаются затраты на непроизводительные простои, ремонт, техническое обслуживание и другие эксплутационные расходы.

Ряд усовершенствований коснулся гидрооборудования. Внедрение с 1 июня на всех экскаваторах гидроцилиндров с уплотнениями английской фирмы Hallite исключило вероятность течи по штоку гидроцилиндра. Изготовление фланцевых гидроцилиндров с хонингованной трубой и хромированными штоками позволило избежать деформации внутренней поверхности гильзы при увеличенных нагрузках, это повысило гарантии надежности работы техники в ходе эксплуатации.

Целый комплекс конструкторских усовершенствований проведен в гидроразводке экскаватора. Замена в июне–июле 2008 года на экскаваторах всех моделей сварных трубопроводов штоковой полости гидроцилиндров ковша и ковшовых трубопроводов на поворотной платформе на фланцевые рукава высокого давления (РВД) также позволила исключить загрязнение рабочей жидкости, а кроме того риски поломок в местах соединений, в целом многократно повысить надежность работы техники. Замена сварных трубопроводов на рабочем оборудовании скраповых экскаваторов на импортные фланцевые РВД дает возможность значительно повысить чистоту рабочей жидкости, а тем самым к.п.д. гидросистемы в целом.

Введение с 1 июня в разводке на гидроруль покупных РВД и адаптеров по европейскому стандарту ДКО позволило исключить потери рабочей жидкости на испытаниях на заводе и в дальнейшем в эксплуатации; за счет увеличения условного прохода РВД снизилось усилие на рулевом колесе и, как следствие, улучшилась управляемость экскаваторов.

С учетом современных требований эргономики, удобства управления, условий работы оператора специалистами ТВЭКСа в этом году изготовлена новая унифицированная кабина с улучшенным, современным интерьером. Cтало более удобным и управление. За счет применения гидравлических итальянских виброопор Simrit улучшены виброизоляция и звукоизоляция. Результатом применения нового воздухораспределения и фильтров стало улучшение микроклимата. В кабине предусмотрена возможность установки кондиционера и аудиосистемы. Новая панель приборов ЭПП отечественного производства обеспечивает контроль рабочих параметров экскаватора. Улучшен и внешний дизайн кабины, для нее используется качественный термостойкий стеклопластик.

В 2008 году ОАО «ТВЭКС» Группы ГАЗ проведело целый комплекс конструкторских решений по улучшению потребительских свойств отечественной строительно-дорожной техники. Оптимальная компоновка техники комплектующими всемирно известных брендов и отечественными комплектующими, новые стилевые решения в дизайне машины – все направлено на повышение эффективности машин, улучшение их конкурентоспособности.

автомобили, строительная спецтехника (Россия, Москва))

По вопросам покупки данной техники (ТВЭКС ЕК-14 экскаватор колесный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка ТВЭКС ЕК-14 экскаватор колесный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Модификации ТВЭКС ЕК-14 экскаватор колесный:

ЕК-14-20 14,0 т,ковш 0,8 м3

ЕК-14-30 14,0 т,ковш 0,8 м3, гидромотор хода и гидронасос Bosch-Rexroth

ЕК-14-60 14,0 т,ковш 0,8 м3, гидромотор хода и гидронасос Bosch-Rexroth, двигатель Perkins

Пневмоколесный гидравлический экскаватор 14,0 т, ковш объёмом 0,8 м3.

Технические характеристики экскаватора ТВЭКС ЕК-14

Вес, т 14
Емкость ковша (по SAE), м3 0,8 (0,4; 0,5; 0,65)
Длина, мм 8200
Ширина, мм 2500
Высота, мм 3140
Двигатель Д-245 / Perkins 1104C-44TA
Мощность двигателя, л.с. 105 / 123
Продолжительность цикла, с 16
Давление в гидросистеме, MПa 28
Скорость передвижения, км/ч 20

Параметры копания экскаватора ТВЭКС ЕК 14

Рукоять, м 1,9 2,2 2,8 3,4
Радиус копания, м 8,2 8,4 9,0 9,6
Радиус копания на уровне стоянки, м 7,92 8,2 8,79 9,37
Кинематическая глубина копания, м 4,89 5,2 5,8 6,4
Высота выгрузки, м 5,72 5,87 6,18 6,48
Угол поворота ковша (град. ) 173 173 173 173
Максимальная емкость ковша (по SAE), м3 0,8 0,65 0,5 0,4
1рукоять 1,9 м
2рукоять 2,2 м
3рукоять 2,8 м
4рукоять 3,4 м

Сменные виды рабочего оборудования экскаватора ТВЭКС ЕК-14

  • Грейфер копающий
  • Гидромолот
  • Рыхлитель

Рекомендации

Разработка котлованов, траншей, карьеров и колодцев в грунтах I-IV категорий, погрузка и разгрузка сыпучих материалов, разрыхленных скальных пород и мерзлых грунтов (при величине кусков не более 200 мм), а также для других работ в различных отраслях промышленного, дорожно-транспортного и коммунального хозяйства.

Экскаватор оснащен по сравнению с ЕК-12 более мощным двигателем Д-245 (105 л. с.) или двигателем Perkins 1104C-44TA (123 л.с.), обладает увеличенным ресурсом и запасом по мощности. Обеспечивает высокую производительность за счет ковша емкостью 0,8 м3.

Усиленная металлоконструкция ходовой рамы и рабочего оборудования, два стрелоподъемных гидроцилиндра улучшают эксплуатационные качества, обеспечивают высокую надежность и долговечность, повышают грузоподъемность. На ковше установлены быстросъемные коронки. Увеличена скорость передвижения.

Экскаватор может оснащаться разнообразными видами сменного рабочего оборудования и рабочих органов:

  • Сменные рукояти L=2200 мм, 2800 мм, 3400 мм и с ковшами соответственно V=0.65 м3,0.5 м3,0.4 м3
  • Гидромолот МГ-300
  • Грейфер ГК-221
  • Рыхлитель 314-03-40.17.300

Двигатели фирмы “Perkins” полностью соответствуют всем международным экологическим требованиям и имеют ряд значительных преимуществ:

  • в два раза больший ресурс и гарантийный срок обслуживания по сравнению с отечественными двигателями;
  • крутящий момент на 10% больше;
  • обеспечение экономии топлива на 10-20% в зависимости от вида работ;
  • сокращение времени технического обслуживания на 20% за счёт увеличения интервалов между ТО;
  • снижение шума и вибраций на рабочем месте оператора.

Использованы материалы ОАО «Тверской Экскаватор», http://www.tvexc.ru.

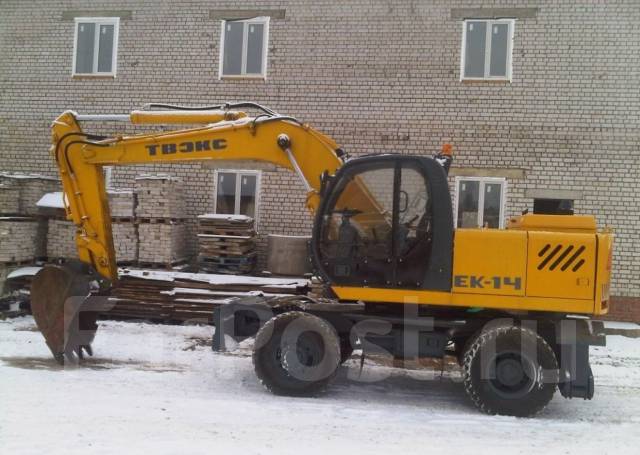

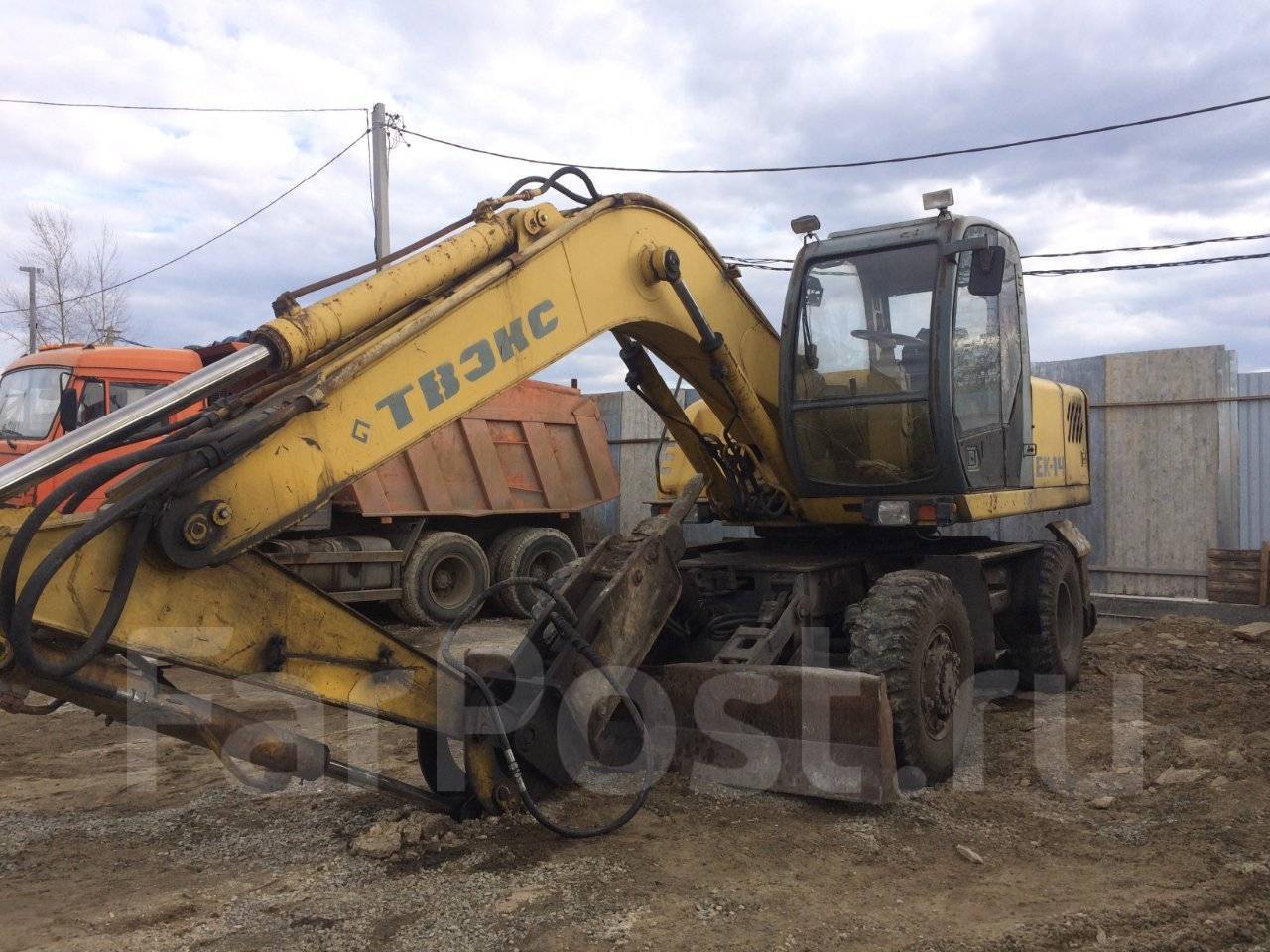

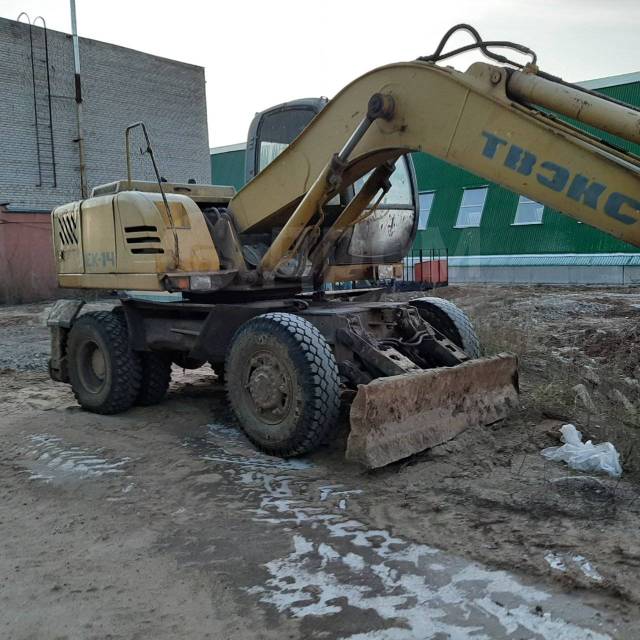

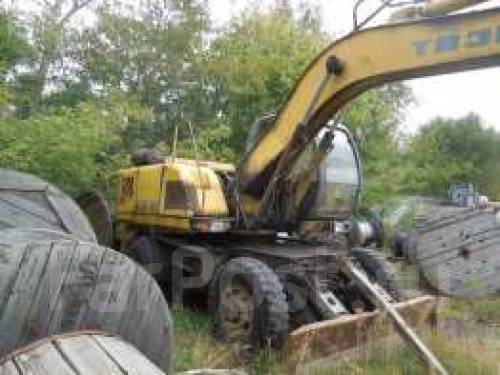

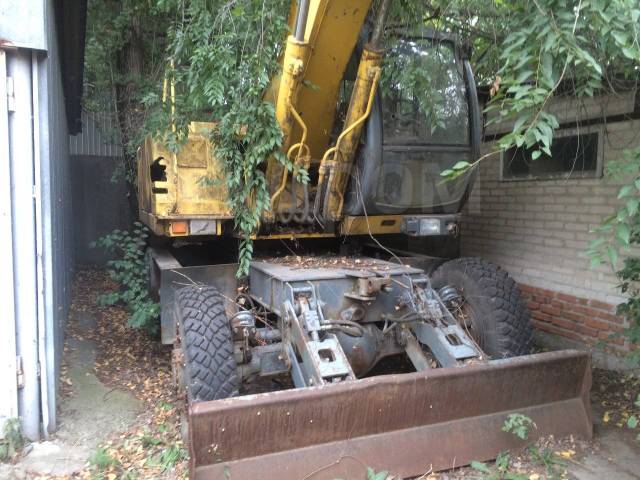

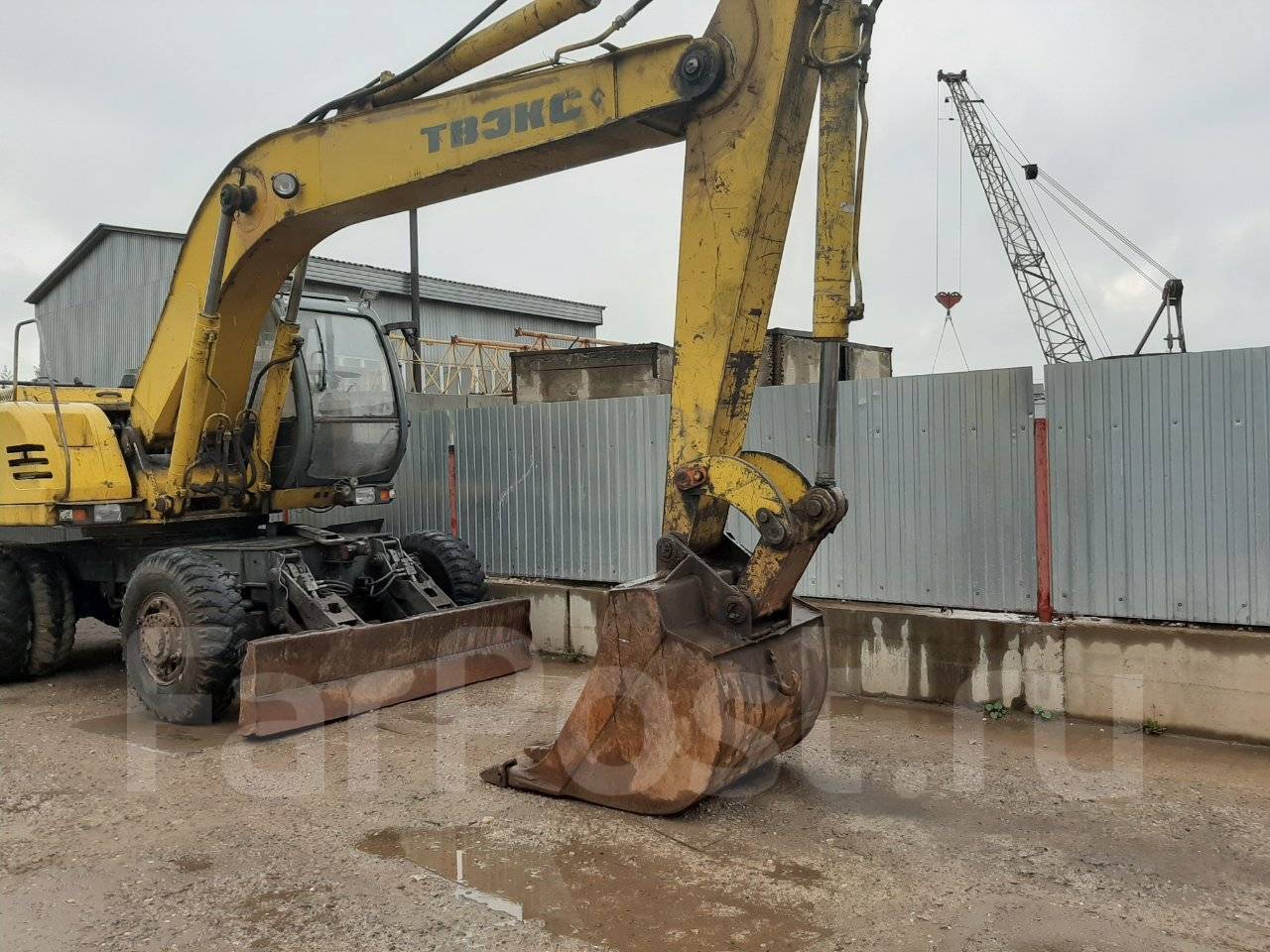

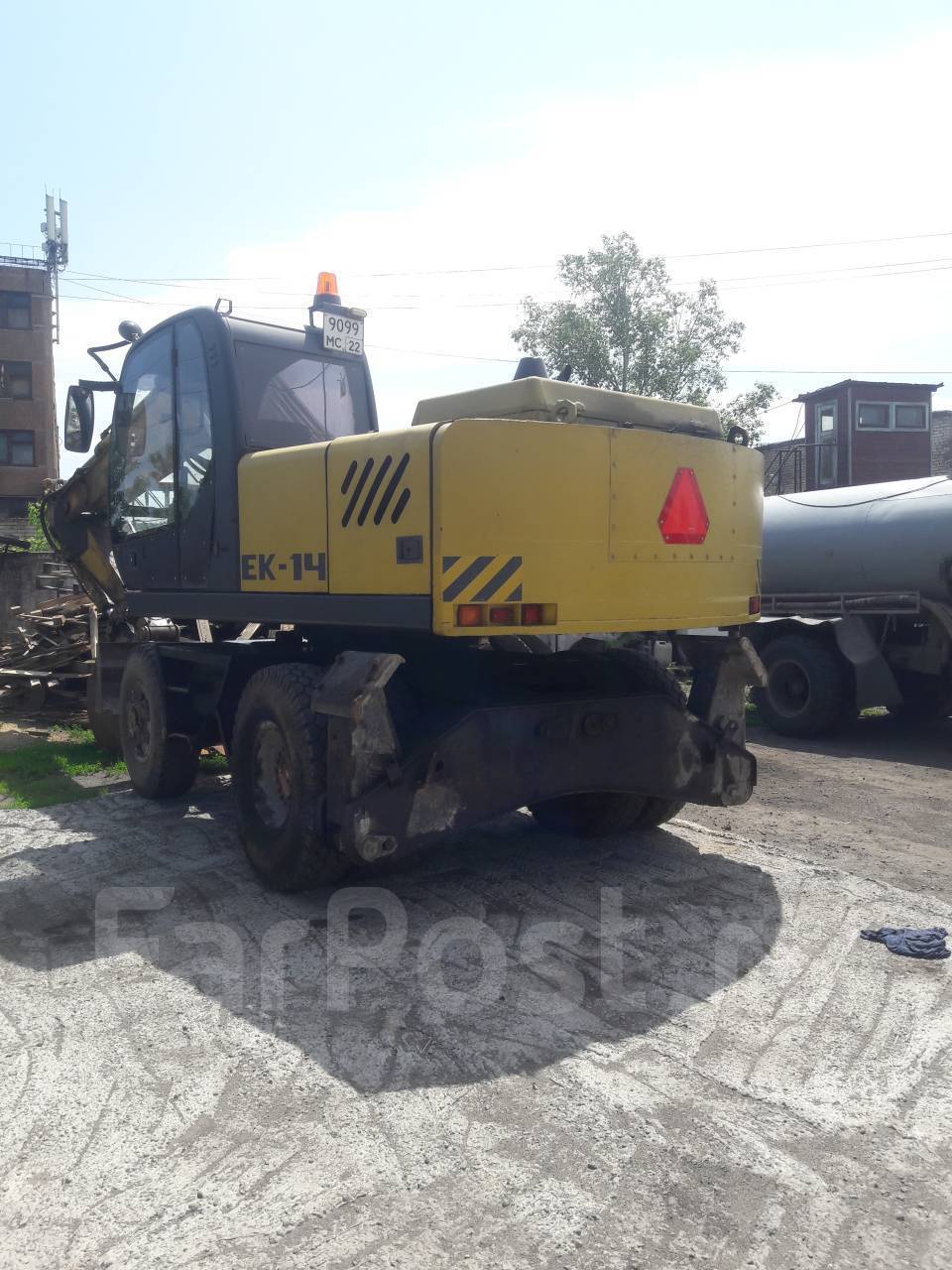

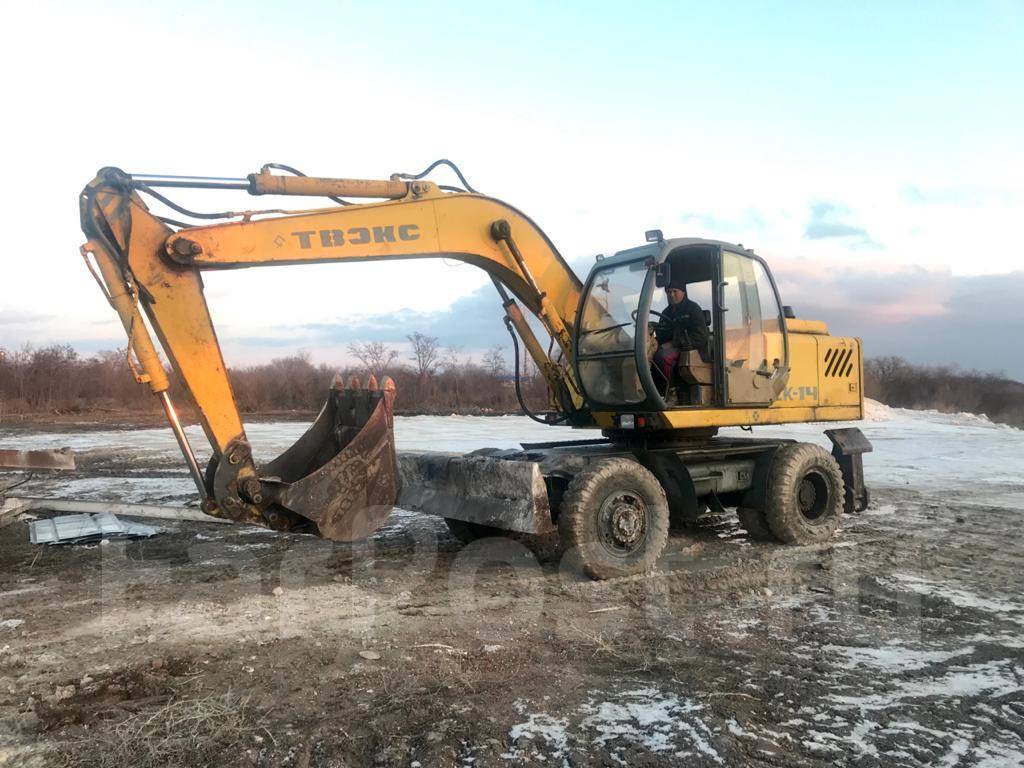

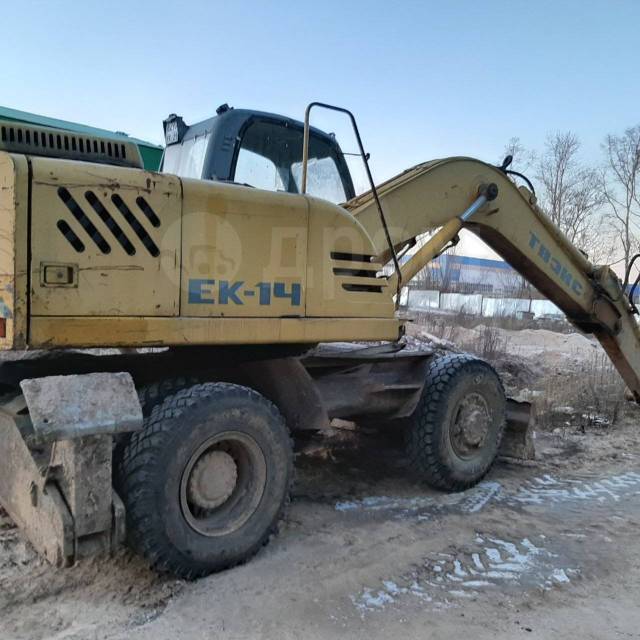

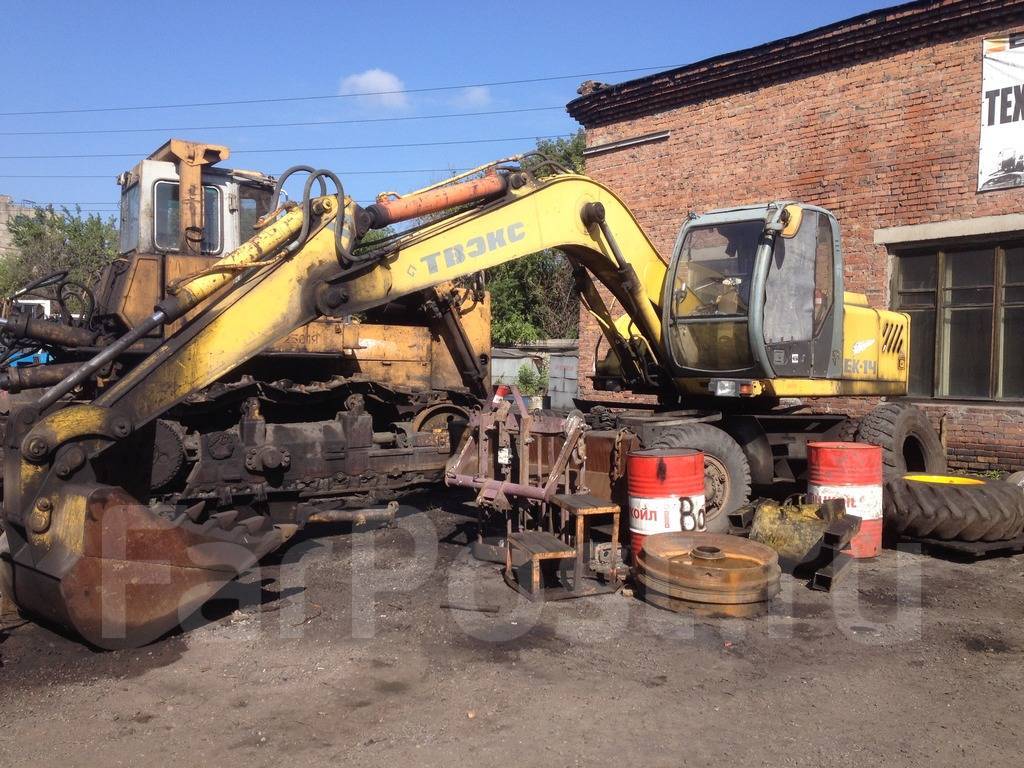

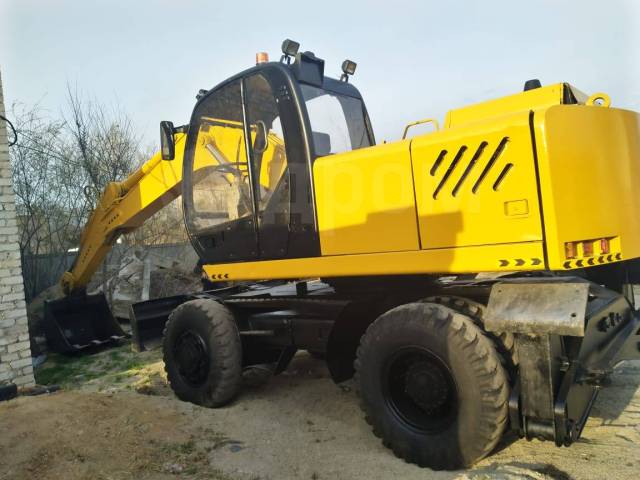

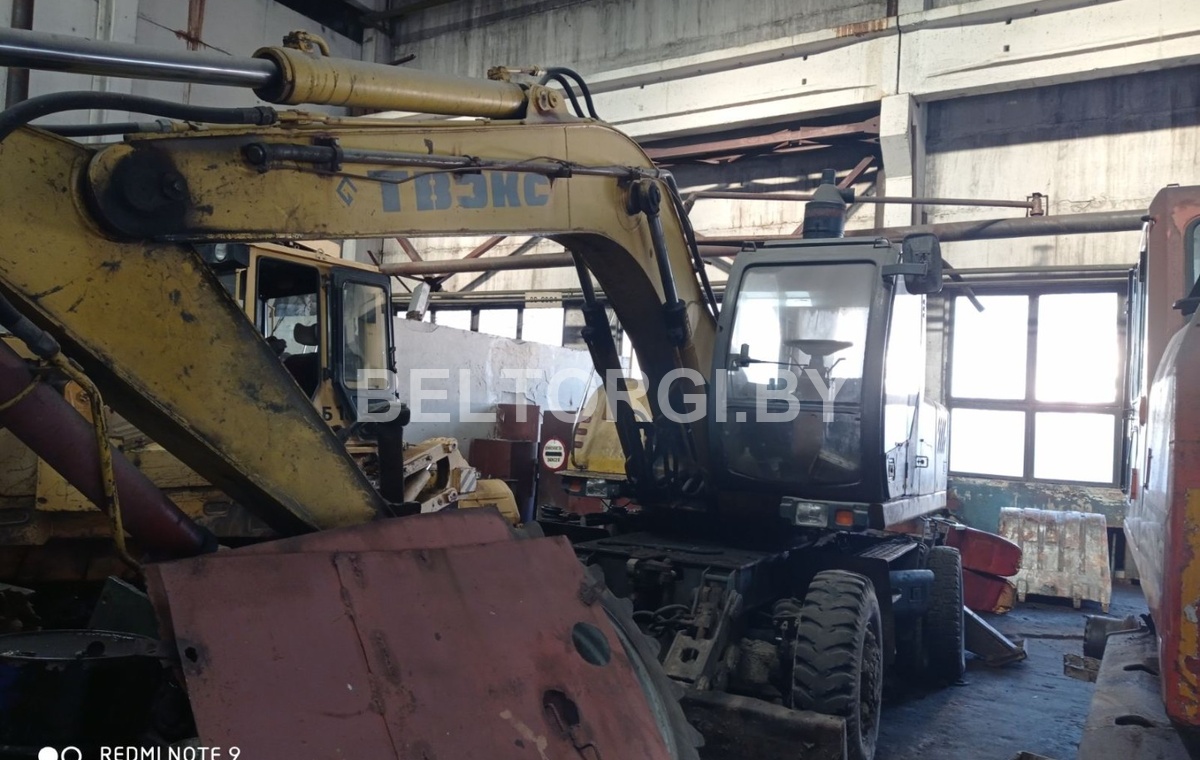

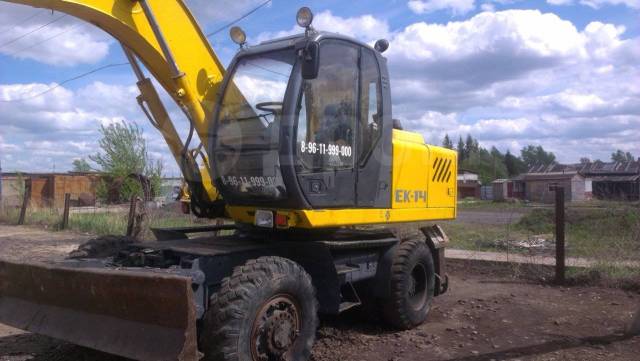

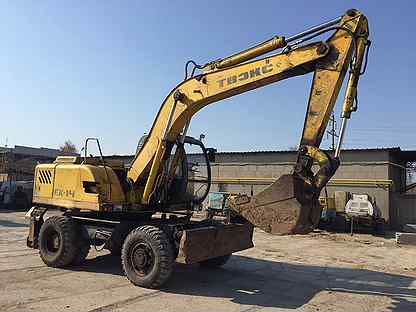

Фотографии ТВЭКС ЕК-14 экскаватор колесный

Смотрите также

Категории

Колесной экскаватор«ТВЭКС»ЕК-14

Одноковшовый экскаватор ЕК-14 представляет собой многоцелевую землеройную машину, предназначенную для разработки котлованов, траншей, карьеров в грунтах I-IV категорий, погрузки и разгрузки сыпучих материалов, разрыхленных скальных пород и мерзлых грунтов (при величине кусков не более 200 мм), а также для других работ в условиях промышленного, городского, сельского, транспортного и мелиоративного строительства. . Экскаватор сохраняет работоспособность в диапазоне температур окружающего воздуха от -40°С до +40°С. По желанию потребителя экскаватор может оснащаться двигателем «Perkins», гидронасосом и гидромоторами хода производства Bosch – Rexroth, и быстросменным приспособлением для замены рабочего оборудования. Для экскаватора имеется большой набор сменного рабочего оборудования (копающие ковши различной емкости и формы, грейфер копающий, гидромолот, рыхлитель). Выпускаются также модификации ЕК-14-20 и ЕК-14-30

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Вес, т

 14

 Емкость ковша (по SAE), м.RE, м.куб

 0.8 (0.4; 0.5;0.65)

 Длина, мм

 8200

 Ширина, мм

 2500

 Высота, мм

 3140

 Двигатель

 Д-245

 Мощность двигателя, л. с.

 105

 Продолжительность цикла, с

 16

 Давление в гидросистеме, MПа

 28

 Скорость передвижения, км/ч

 25 (20)

 Рукоять, м

 1. 9 / 2.2 / 2.8 / 3.4

 Радиус копания, м

 8.2 / 8.4 / 9.0 / 9.6

 Радиус копания на уровне стоянки, м

 7.92 / 8.2 / 8.79 / 9.37

 Кинематическая глубина копания, м

 4.89 / 5.2 / 5.8 / 6.4

 Высота выгрузки, м

 173 / 173 / 173 / 173

 Максимальная емкость ковша (по SAE), м.куб

 0.8 / 0.65 / 0.5 / 0.4



Гидронасосы и гидромоторы для экскаваторов ТВЭКС ЕК-12, ЕК-14, ЕК-18, ЭО-3323 СТЗ-УРАЛ

Гидрооборудование для тверских экскаватаров, гидронасосы и гидромоторы. Вы найдете все что нужно в нашем каталоге по приемлемым ценам!

ТВЭКС ЕК-12, ЕК-14, ЕК-18, ЭО-3323

Гидронасос 313. 3.55.557.483 ЕК-12, ЕК-14, ЕК-18
Гидронасос 313.4.55.557.483 ЕК-12, ЕК-14, ЕК-18
Гидромотор 310.3.112.00.06 ЕК-14, ЕК-18, ЭО-3323
Гидромотор 310.4.112.00.06 ЕК-14, ЕК-18, ЭО-3323
Гидромотор 310.2.112.00.06 ЕК-14, ЕК-18, ЭО-3323
Гидронасос 313.3.56.500.4 ЭО-3323
Гидронасос 313.4.56.500.4 ЭО-3323
Гидромотор 310.3.56.00.06 ЕК-12, ЕК-14
Гидромотор 303.3.112.501 ЕК-18, ЭО-3323
Гидромотор 303.4.112.501 ЕК-18, ЭО-3323
Гидронасос 310.12.03.00 ЕК-18, ЭО-3323
Гидронасос 310.12.05.00 ЕК-18, ЭО-3323

Экскаваторы серии ЕК это универсальные машины адаптированные для самых жестких условий эксплуатации.

Компания «РМ-Терекс» предлагает приобрести экскаваторы в различных вариантах исполнения – при покупке заказчики, совместно с нашими специалистами, могут самостоятельно выбрать наиболее подходящую к условиям работы комплектацию и получить экскаватор, одинаково хорошо выполняющий широкий круг задач – от рытья котлованов и траншей до выравнивания грунта и расчистки площадок.

Одним из главных российских «долгожителей» в сегменте землеройной спецтехники считается экскаватор ЭО-3323 А. Данная модель является модификацией классического ЭО-3323, появившегося на рынке в 1983-ем году. Разработкой и созданием данной техники занимались сотрудники Тверского экскаваторного завода и ВНИИ Стройдормаш.

Универсальный одноковшовый ЭО-3323 А используется для разработки карьеров, котлованов, траншей в грунтах I—IV групп, разгрузки и погрузки мерзлых грунтов, разрыхленных скальных пород и сыпучих материалов с размером кусков менее 200 мм и других работ. Экскаватор является полноповоротным, одноковшовым и относится к строительной категории. ЭО-3323А имеет телескопическое исполнение рабочего оборудования.

14.06.2018, 4128 просмотров.

Ет 14 экскаватор технические характеристики – Характеристики Твэкс ЕТ-14. Обзор гусеничного экскаватора ЕТ-14 – ТУРБОТЕХМАСТЕР


Одноковшовый гусеничный трактор ЕТ-14 относится к калассу землеройных машин широкого профиля. Основное его предназначение – ратье карьеров, траншей и котлованов в грунтах категорий I-IV. Помимо этого данная машина часто используется для разгрузочно-погрузочных работ – это касается разрыхленных скальных пород, мерзлых грунтов и других сыпучих материалов. Активное применение экскаватор находит в промышленной, сельскохозяйственной и строительный сферах. На ЕТ-14 используется та же поворотная платформа, что и на ЕК-14. К основным преимуществам ЕТ-14 можно отнести:
  1. короткий гусеничный ход существенно облегчает транспортировку (экскавато с легкостью поместится не только вдоль, но и поперек трейлера).
  2. Усиленная металлоконструкция рабочего оборудования обеспечивает высокую надежность и долговечность экскаватора.
  3. Уменьшенный радиус поворотной платформы позволяет гораздо эффективнее работать в стесненных условиях.
  4. Благодаря сменным рукоятям на 2200, 2800 и 3400 мм экскаватор может использовать ковши объемом 0,65 м3; 0,5 м3; 0,4 м3 соответственно.

Запчасти и ремонт ЕТ-14

При возникновении проблем с Вашим экскаватором марки ЕТ-14 Вы можете обратится в компанию Тверьмашкомплект. Наши специалисты помогут быстро произвести необходимые ремонтные работы. Это становится возможным благодаря прямым поставкам запчастей о завода изготовителя.

Для экскаватора ЕТ-14 возможно применение следующие виды дополнительного оборудования:

гидромолот МГ-300 для разрушения бетонных и железобетонных дорожных покрытий, сооружений из кирпича, неармированного бетона, рыхления мёрзлого грунта и трамбования рыхлого грунта
рыхлитель 314-03-40.17.300 для выемки бордюрного камня, вскрытия асфальтобетонной корки мёрзлого грунта и т. п.
грейфер ГК-221 для рытья траншей, колодцев, котлованов и других аналогичных работ, а также для погрузки и разгрузки различных материалов.

Варианты исполнения экскаватора ЕТ-14:

Модель экскаватора Масса, т Объем ковша, м³ Глубина копания, м Марка двигателя Описание
Экскаватор ОПУ 1250, рук. L=1900мм, гидравлика «ПСМ», подогреватель «Гидроник»
Экскаватор ОПУ 1250, рук. L=1900мм, гидронасос «Bosch-Rexroth», подогреватель «Гидроник»
Экскаватор Perkins 1104C-44 ОПУ 1250, рук. L=1900мм, кгидронасос «Bosch-Rexroth», подогреватель «Гидроник»

Гусеничный одноковшовей экскаватор ЕТ-14 — многоцелевая землеройная машина, предназначен для разработки котлованов, траншей, карьеров в грунтах I-IV категории, погрузки и разгрузки сыпучих материалов, разрыхленных скальных пород и мерзлых грунтов (при величине кусков не более 200 мм), а так же для других работ в областях промышленного, городского, сельского, транспортного и мелиоративного строительства.

Поворотная платформа унифицирована с ЕК-14. Экскаватор ЕТ-14 обладает коротким гусеничным ходом, что облегчает транспортировку и позволяет перевозить экскаватор поперек трейлера.

Экскаватор ЕТ-14 по сравнению со своими аналогами обладает увеличенным ресурсом и запасом по мощности. Экскаватор ЕТ-14 обладает высокой надежностью и долговечностью за счет усиленной металлоконструкции рабочего оборудования. Особенностью экскаватора ЕТ-14 является уменьшенный радиус поворотной платформы, что дает возможность работать в стесненных условиях. Усиленная ходовая рама обладает повышенной прочностью и надежностью.

Сменное оборудование экскаватора ЕТ-14:

1. Сменные рукояти длиной: 1900 мм, 2200 мм, 2800 мм, 3400 мм 2. Ковши соответственно ёмкостью: 0.65 м 3 , 0.5 м 3 , 0.4 м 3 , 0.32 м 3 3. Гидромолот МГ-300 4. Грейфер ГК-221 5. Рыхлитель 314-03-40.17.300

Модификации экскаватора ЕТ-14:

ЕТ 14-20

— гусеничный ход, 14,8 т, ковш 0,65 м 3 —
ЕТ 14-30
— гусеничный ход, 14,8 т, ковш 0,65 м 3 , гидромотор хода и гидронасос «Bosch-Rexroth» —
ЕТ 14-40
— 14,8, ковш V=0,65 м 3 , гидромотор хода и гидронасос «Bosch-Rexroth», двигатель Perkins

Экскаватор ТВЭКС ЕТ-14 технические характеристики

индустрия » Спецтехника » Экскаваторы » ТВЭКС

Экскаватор ТВЭКС ЕТ-14 является гусеничным экскаватором, произведенным ОАО «Тверской экскаватор».

Экскаватор ТВЭКС ЕТ-14 технические характеристики:

  • Эксплуатационный вес 14800 кг.
  • Скорость хода 2,4 км/ч.
  • Двигатель: производитель Perkins;
  • модель 1104C-44TA;
  • тип топлива — дизельное;
  • мощность 89,2 кВт;
  • количество оборотов 2200 об/мин.
  • Ширина/высота/длина — 2750 мм/2990 мм/8200 мм.
  • Давление гидравлической системы 28 МПа.
  • Напряжение электрической системы 12 В.
  • Давление на грунт 0,39 кг/см2.
  • Экскаватор ТВЭКС ЕТ-14 технические характеристики эксплуатируемого оборудования:

    • Характеристики техники с рукоятью, длина которой составляет 1900 мм: номинальный объем ковша 0,65 м3;
    • радиус действия 8200 мм;
    • глубина копания грунта 5200 мм;
    • радиус действия на стояночном уровне 8000 мм;
    • высота отгрузки грунта 5420 мм;
    • поворот ковша 173 градуса.
  • Характеристики техники с рукоятью, длина которой составляет 2200 мм:
    • номинальный объем ковша 0,5 м3;
    • радиус действия 8400 мм;
    • глубина копания грунта 5500 мм;
    • радиус действия на стояночном уровне 8280 мм;
    • высота отгрузки грунта 5570 мм;
    • поворот ковша 173 градуса.
  • Характеристики техники с рукоятью, длина которой составляет 2800 мм:
    • номинальный объем ковша 0,4 м3;
    • радиус действия 9000 мм;
    • глубина копания грунта 6100 мм;
    • радиус действия на стояночном уровне 8860 мм;
    • высота отгрузки грунта 5880 мм;
    • поворот ковша 173 градуса.
  • Характеристики техники с рукоятью, длина которой составляет 3400 мм:
    • номинальный объем ковша 0,32 м3;
    • радиус действия 9600 мм;
    • глубина копания грунта 6700 мм;
    • радиус действия на стояночном уровне 9490 мм;
    • высота отгрузки грунта 6180 мм;
    • поворот ковша 173 градуса.

    Экскаватор гусеничный ТВЭКС ЕТ-14 изготавливается в следующих модификациях:

    • Модификация ЕТ-14-20: гидросистема — ПСМ;
    • двигатель Д-245;
    • мощность 77,2 кВт.
  • Модификация ЕТ-14-30:
    • гидросистема — Bosch-Rexroth;
    • двигатель Д-245;
    • мощность 77,2 кВт.
  • Модификация ЕТ-14-40:
    • гидросистема — Bosch-Rexroth;
    • двигатель Perkins 1104C-44;
    • мощность 89,2 кВт.

    Данный экскаватор оснащается следующим оборудованием:

    • рукояти различной длины и ковши соответствующей вместительности;
    • гидравлический молот, применяемый при разрушении железобетонных, бетонных сооружений и покрытий, а также при разрыхлении мерзлого грунта;
    • грейфер, который используется при рытье колодцев, котлованов, траншей, а также при погрузке, разгрузке различных материалов;
    • рыхлитель, применяемый при выемке бордюрного камня, вскрытии асфальтной корки мерзлых грунтов.

    Экскаватор данной модели эксплуатируется на грунте I-IV категорий, предварительно разрыхленных скальных породах, мерзлом грунте, сыпучих материалах. Он применяется для рытья траншей, котлованов, карьеров и при погрузочно-разгрузочных работах. Данная техника эффективна при температуре от -40 до +40 градусов в условиях мелиоративного, городского, сельского, промышленного, транспортного строительства.

    Экскаватор гусеничный ТВЭКС ЕТ-14 обладает следующими достоинствами:

    • высокая производительность;
    • многофункциональность благодаря использованию различного рабочего оборудования;
    • высокая проходимость;
    • устойчивость;
    • наличие мощного двигателя дизельного типа;
    • длительный период эксплуатации и надежность;
    • легкость технического обслуживания и управления;
    • наличие одноместной эргономичной кабины, которая обладает большой площадью остекления и обеспечивает безопасность, комфортабельность рабочего места, широкую обзорность выполняемых работ, защиту от пыли;
    • продуманное расположение приборов, предназначенных для управления, контроля работы экскаватора;
    • наличие комфортабельного сиденья;
    • наличие отсеков для хранения личных вещей водителя и вещей первой необходимости, таких как аптечка, огнетушитель и другие.

Твэкс ЕТ-14 описание

Гусеничный одноковшовый экскаватор ЕТ-14 представляет собой многоцелевую землеройную машину, предназначенную для разработки котлованов, траншей, карьеров в грунтах I-IV категорий, погрузки и разгрузки сыпучих материалов, разрыхленных скальных пород и мерзлых грунтов (при величине кусков не более 200 мм), а также для других работ в условиях промышленного, городского, сельского, транспортного и мелиоративного строительства. Экскаватор сохраняет работоспособность в диапазоне температур окружающего воздуха от -40°С до +40°С Поворотная платформа унифицирована с экскаватором ЕК-14. Короткий гусеничный ход обеспечивает перевозку экскаватора на стандартном трейлере. По желанию потребителя экскаватор может оснащаться двигателем «Perkins», гидронасосом и гидромоторами хода производства Bosch — Rexroth, и быстросменным приспособлением для замены рабочего оборудования. Для экскаватора имеется большой набор сменного рабочего оборудования (рукояти с различными ковшами, грейфер копающий, гидромолот, рыхлитель). Выпускаются также модификации ET 14-20 и ET 14-30

Срок службы сменных зубьев ковша зависит от твердости грунта

Технические характеристики Твэкс ЕТ-14

Эксплуатационная масса14800 кг
Макс. объем ковша0,65 м3
ДвигательД245/Perkins 1104С-44ТА
Эксплуатационная мощность77,2/89,2 кВт
Продолжительность цикла16 с
Давление в гидросистеме28 Мпа
Удельное давление на грунт0,39 кг/см2
Макс. глубина копания5,2 м
Скорость передвижения2,4 км/ч
ГАБАРИТНЫЕ РАЗМЕРЫ
длина8200 мм
ширина2750 мм
высота2930 мм

Твэкс ЕТ-14 видео
