Размеры машины общего назначения
Общая длина (погрузчик на земле), обратная лопата повернута вдоль – 7398 мм
Общая длина в положении для движения по дорогам – 5744 мм
Общая транспортная длина – 5750 мм
Габаритная транспортная высота – 3779 мм
Габаритная ширина – 2352 мм
Высота до верха кабины/навеса – 2897 мм
Высота до верха выпускной трубы – 2744 мм
Дорожный просвет (минимальный) – 320 мм
От средней линии заднего моста до передней решетки – 2705 мм
Колея по протектору передних колес – 1895 мм
Колея по протектору задних колес – 1714 мм
Колесная база (привод на 2 колеса / полный привод) – 2200 мм

Размеры машины универсальной и универсальной с вилами
Общая длина (погрузчик на земле), обратная лопата повернута вдоль – 7353 мм
Общая длина в положении для движения по дорогам – 5714 мм
Общая транспортная длина – 5704 мм

Размеры и производительность – погрузчик общего назначения
Вместимость (согласно SAE) – 1,00 м³
Ширина – 2406 мм
Усилие отрыва – 54,8 кН
Грузоподъемность при максимальной высоте – 3817 кг
Опрокидывающая нагрузка в точке отрыва – 6699 кг
Высота разгрузки при максимальном угле разгрузки 2796 мм
Вылет кромки ковша при максимальном угле 805 мм
Угол разгрузки при полной высоте подъема 46°

Размеры и производительность – погрузчик универсальный
Вместимость (согласно SAE) – 1,03 м³
Ширина – 2406 мм
Усилие отрыва – 60,4 кН
Грузоподъемность при максимальной высоте – 3580 кг
Опрокидывающая нагрузка в точке отрыва – 6682 кг
Высота разгрузки при максимальном угле разгрузки – 2823 мм
Вылет кромки ковша при максимальном угле – 731 мм
Угол разгрузки при полной высоте подъема 46°

Размеры и производительность – погрузчик универсальный с вилами
Вместимость (согласно SAE) – 1,03 м³
Ширина – 2406 мм
Усилие отрыва – 59,5 кН
Грузоподъемность при максимальной высоте – 3402 кг
Опрокидывающая нагрузка в точке отрыва – 6533 кг
Высота разгрузки при максимальном угле разгрузки – 2823 мм
Вылет кромки ковша при максимальном угле – 731 мм

Двигатель Cat 3054C*
Номинальная мощность (стандартная) 2200 об/мин
Полная мощность ISO 14396 – 68,5 кВт/93 л. с.
Полезная мощность ISO 9249 – 64,9 кВт/88 л.с.
Полезная мощность 80/1269/EEC – 64,9 кВт/88 л.с.
Номинальная мощность (опция) 2200 об/мин

Двигатель Cat C4.4**
Номинальная мощность (стандартная) 2200 об/мин
Полная мощность ISO 14396 – 70 кВт/95 л.с.
Полезная мощность ISO 9249 – 65,7 кВт/89 л.с.
Полезная мощность 80/1269/EEC – 65,7 кВт/89 л.с.
Номинальная мощность (опция) 2200 об/мин
Полная мощность ISO 14396 – 74,5 кВт/101 л.с.
Полезная мощность ISO 9249 – 70,5 кВт/96 л.с.
Полезная мощность 80/1269/EEC – 70,5 кВт/96 л.с.
Запас полезного крутящего момента при 1400 об/мин
68,5 кВт/91 л.с.—
70 кВт/94 л.с. 36%
74,5 кВт/101 л.с. 32%
Запас максимального крутящего момента при 1400 об/мин
68,5 кВт/91 л.с. —
70 кВт/94 л.с. 384 Нм
74,5 кВт/101 л.с. 399 Нм
Внутренний диаметр цилиндров 105 мм 105 мм
Ход поршня – 127 мм
Рабочий объем – 4,4 л
• Все значения номинальной мощности максимально приближены к кВт/л. с.
• Все значения мощности двигателя, в том числе приведенные на обложке, указаны в метрических единицах.
• Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором.
• Возможность работы на высоте до 3000 м над уровнем моря.
**Директива ЕС 2004/26/EC по выбросам загрязняющих веществ, Stage IIIA.

Особенности двигателей
• Поршни с тремя кольцами изготовлены из алюминиевокремниевого сплава, который обеспечивает прочность и максимальную теплопроводность.
• Кованый коленчатый вал из хромомолибденовой стали с нитроцементированными шейками.
• Передний и задний сальники коленчатого вала являются манжетными уплотнениями из вайтона и ПТФЭ со встроенной пылезащитной кромкой.
• Впускные клапаны из жаропрочной кремний-хромистой стали и выпускные клапаны с покрытием из стеллита обеспечивают долгий срок службы двигателя.
• Блок цилиндров изготовлен из высокопрочного чугуна. Увеличенная высота нижней части повышает прочность и способствует долгому сроку службы.
• Натяжение поликлинового ремня передней части двигателя и вспомогательного приводного ремня регулируется автоматически, что обеспечивает долгий срок службы и уменьшение эксплуатационных расходов.
• Головка блока цилиндров изготовлена из высокопрочного чугуна и имеет увеличенную толщину стенок и головки. Впускные и выпускные отверстия изготовлены методом высокоточного литья и обеспечивают оптимальное движение рабочих газов.
• Система прямого впрыска топлива обеспечивает точную подачу топлива. Самозаполняющийся электрический топливоподкачивающий насос обеспечивает более легкий пуск двигателя в условиях пониженных температур. Топливная система с одним фильтром позволяет сократить расходы на техническое обслуживание.
• Высокий крутящий момент при низкой частоте вращения коленчатого вала двигателя обеспечивает повышение производительности машины.
• Воздухоочиститель сухого типа с осевым уплотнением со встроенной автоматической системой удаления пыли обеспечивает улучшенную предварительную очистку.
• Система запуска двигателя и зарядки аккумуляторов постоянного тока с напряжением 12 В и необслуживаемой аккумуляторной батареей (сила тока для холодного запуска двигателя – 750 А, группа 31).

Мосты
Стандартный полный привод.
Особенности
• Задний мост для тяжелых условий эксплуатации с саморегулирующимися внутренними тормозами, блокировкой дифференциала и бортовыми редукторами.
• Включение полного привода (AWD) выполняется при помощи переключателя на панели передней консоли или при помощи педали тормоза при использовании торможения на все колеса. Включение полного привода можно выполнять во время движения машины, под нагрузкой, на любой передаче переднего или заднего хода. Для облегчения технического обслуживания система полного привода оснащена наружными бортовыми редукторами.
• Передний мост полного привода оснащен маятниковым креплением, загерметизирован и смазан на весь срок эксплуатации, что устраняет необходимость в ежедневном техническом обслуживании. Кроме того, мост оснащен гидроцилиндром рулевого управления двустороннего действия, который обеспечивает угол поворота 52° для повышенной маневренности машины.

Рулевое управление
Полностью гидростатическая система рулевого управления с ручным дозирующим блоком. Вспомогательная система рулевого управления устанавливается на машины в соответствии с требованиями законодательства некоторых стран и в соответствии с требованиями стандарта ISO 5010.
Тип – переднее колесо
Усилитель рулевого управления – гидростатический
Один (1) гидроцилиндр двустороннего‑действия (полный привод)
Внутренний диаметр цилиндров – 65 мм
Ход поршня – 120 мм
Диаметр штока – 36 мм
Радиус поворота
Внутреннее колесо не тормозится в режиме полного привода
Наружный, по передним колесам – 8 180 мм
Наружный, с самым широким ковшом погрузчика – 10 970 мм

Тормоза
Полностью герметичные, гидравлические, многодисковые.
Особенности
• Внутренние маслопогруженные кевларовые диски с гидравлическим приводом, установленные на входном валу бортового редуктора.
• Полностью герметичные и смазанные.
• Саморегулирующиеся.
• При движении по дорогам двойные педали тормоза с усилителем могут быть сблокированы вместе.
• Стояночный тормоз и вспомогательные тормоза не зависят от рабочей тормозной системы. Стояночный тормоз включается механически при помощи рычага, расположенного на правой консоли.
• Соответствует требованиям стандарта ISO 3450:1996.

Масса
Стандартный погрузчик с параллельным подъемом и универсальным ковшом объемом 1,03 м³ с вилами, стандартным ковшом обратной лопаты 610 мм, оператором весом 75 кг и полным топливным баком.
Масса машины* (диапазон) 7 380-10 242 кг
Эксплуатационная масса** – 8 529 кг
Автоматическое переключение передач – 27 кг
Система кондиционирования воздуха – 39 кг
Регулирование плавности хода – 25 кг
Универсальный ковш – 1,03 м³
со складными вилами – 871 кг
без складных вил – 611 кг
Телескопическая рукоять (без переднего противовеса) – 299 кг
Противовесы:
Легкие – 115 кг
средние – 250 кг
тяжелые – 485 кг
Рекомендации по минимальной массе противовеса:
Стандартная рукоять (силовая передача с полным приводом)
Общего назначения – 115 кг
Универсальный – Нет
Телескопическая рукоять (силовая передача с полным приводом)
Общего назначения – 485 кг
Универсальный – Нет
** Масса машины (диапазон) обозначает массу машин в комплектации от базовой до максимальной.
** Эксплуатационная масса обозначает массу машины в стандартной комплектации (как указано выше).

Вместимость заправочных емкостей
Система охлаждения с отопителем – 22 л
Топливный бак – 160 л
Двигатель с масляным фильтром – 8,8 л
Коробка передач с сервоприводом переключения передач, полный привод – 18 л
Задний мост (жесткий/управляемый)
Картер дифференциала – 16,5 л Цапфа колеса/бортовой редуктор (объем для каждой стороны) – 1,7 л Передний мост (полный привод) Картер дифференциала – 11 л Цапфа колеса/бортовой редуктор (объем для каждой стороны) – 0,7 л Гидросистема – 95 л Гидробак – 40 л

Гидросистема
Система с изменяемой производительностью, контуром закрытого типа и функцией регулирования по нагрузке обеспечивает максимальное гидравлическое усилие на режущих кромках при любой частоте вращения коленчатого вала двигателя. Данная система позволяет сократить расход топлива и уменьшить усилия, необходимые для управления системой.
Тип – контур закрытого типа
Тип насоса – аксиально-поршневой насос с изменяемой производительностью
Производительность насоса – 125 л/мин при 2200 об/мин
Давление в системе
Обратная лопата – 250 бар
Погрузчик – 250 бар

Коробка передач
Стандартная коробка передач с сервоприводом переключения передач (Powershuttle) обеспечивает четыре передачи как для переднего, так и для заднего хода. Переключение всех передач является синхронизированным. Коробка передач с автоматическим переключением, устанавливаемая по дополнительному заказу, может работать как в автоматическом, так и в ручном режимах.

Автоматическое переключение передач
Передний ход
1-я передача – 6 км/ч
2-я передача – 9,6 км/ч
3-я передача – 20 км/ч
4-я передача – 27 км/ч
5-я передача – 40 км/ч
Задний ход
1-я передача – 6 км/ч
2-я передача – 13 км/ч
3-я передача – 27 км/ч

Гидротрансформатор с муфтой блокировки
Функция блокировки гидротрансформатора включается автоматически в зависимости от скорости движения и позволяет дольше поддерживать постоянную скорость на любой местности.

Обзор экскаватора-погрузчика Caterpillar 428F и его дополнительных возможностей – LABORTERRA

Сегодня на рынке спецтехники существует широкий выбор машин и механизмов, и для того, чтобы выбрать подходящий именно для Ваших проектов, необходимо разобраться в предназначении и функциональности базовых моделей. Многофункциональность и высокая продуктивность экскаваторов-погрузчиков давно сделали их незаменимыми машинами на стройплощадках. Первый экскаватор-погрузчик был произведен в 1954 году. И с тех самых пор стал очень востребованным во время выполнения работ по рытью и погрузке. При использовании погрузчика с обратной лопатой увеличивается скорость и повышается качество работы оператора. Это оптимальная техника для строительных, дорожных и землеройных проектов. А при использовании дополнительного навесного оборудования в виде гидромолота – подходит и для демонтажных работ.

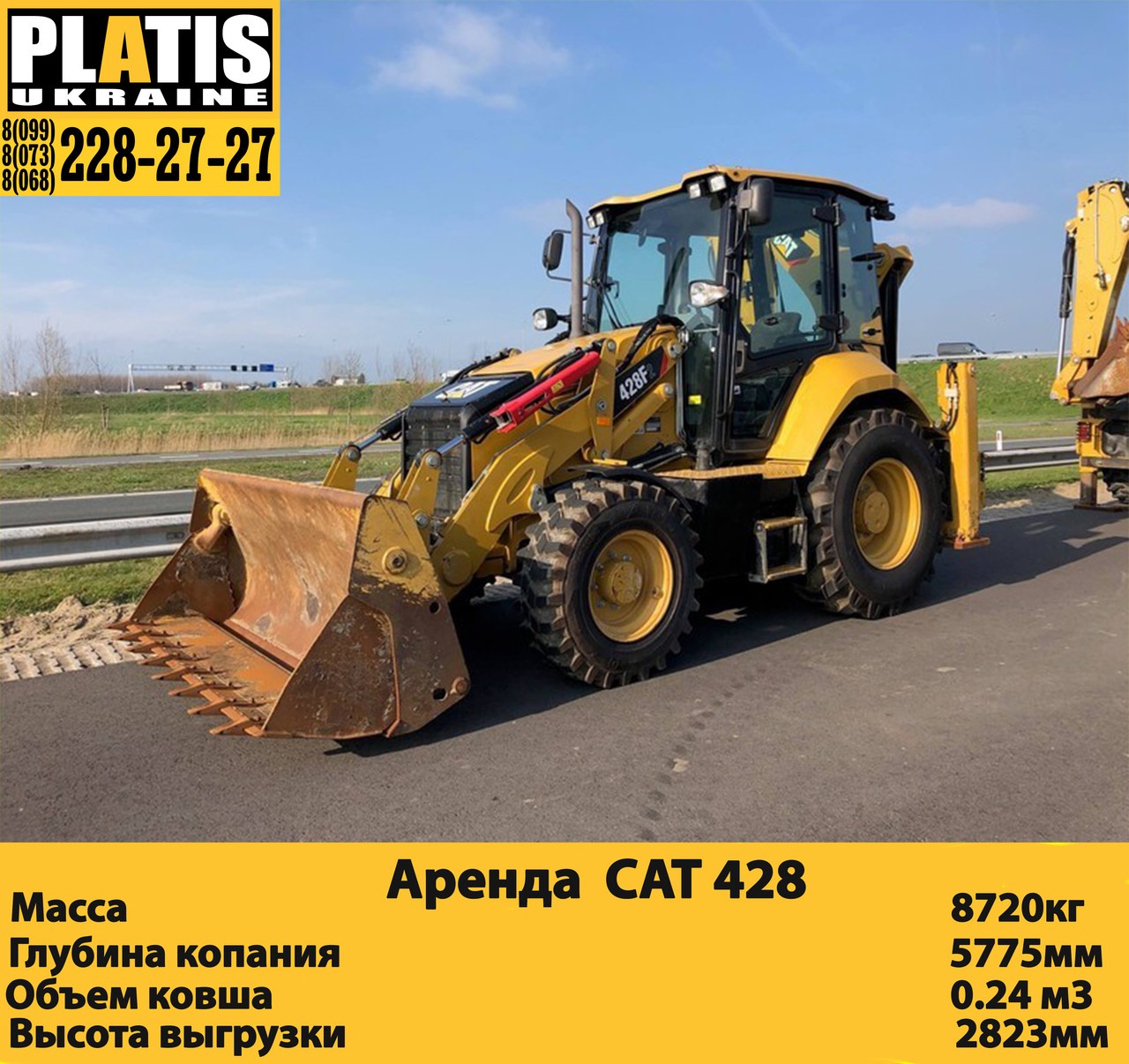

Лабортерра предлагает в аренду в Виннице экскаватор-погрузчик Caterpillar 428F – невероятно универсальный и высокоманевренный механизм.  Он создан для выполнения большого количества разных операций – от копания котлованов до перевозки грунта. Погрузчик с обратной лопатой похож на колесных трактор, у которого спереди механизм фронтальной погрузки с объемным ковшом, а сзади – мощная экскаваторная стрела с задним ковшом, на которую монтируется гидромолот. За счет большого объема переднего и заднего ковшей экономится время на погрузочно-разгрузочных работах.

Экскаватор-погрузчик обладает множеством преимуществ. Во-первых, погрузчик оборудован современной гидросистемой высокой мощности и производительным, износостойким аксиально-поршневым насосом. Во-вторых, благодаря широким тракторным колесам экскаватор легко справляется с болотом и грязью на стройплощадках. В-третьих, экскаватор-погрузчик оказывает малое давление на поверхность, по которой едет, и может самостоятельно добраться до не слишком отдаленного рабочего участка по дорогам общего пользования на хорошей скорости (до 40 км/ч). В-четвертых, он невероятно универсален. Экскаватор-погрузчик подходит для рытья котлованов и траншей, погрузки-выгрузке и транспортировке сыпучих грузов, ремонта дорожного полотна и трубопроводов, уборки территории, планировочных работ, погрузке мусора и снега, установки дорожных знаков, свай и опор, рытья колодцев, посадки деревьев. В-пятых, экскаватор мобильный, экономичный и маневренный. Он имеет отличный обзор из кабины оператора и легок в управлении.

Для изменения профиля работ на экскаватор-погрузчик Caterpillar 428F дополнительно можно поставить гидромолот вместо ковша. Этот вид навесного оборудования используется для демонтажа железобетонных и бетонных конструкций. Кроме того, возможно использование гидромолота для рыхления замерзшего грунта, демонтажа кирпичных конструкций и измельчения кирпича. Такой вид сменного оборудования отлично пригодится во время прокладывания или вскрытия инженерных сетей (вода, газ, канализация, тепломагистраль, телефонные или электропровода), для разбивания асфальтовых или грунтовых покрытий различной толщины,

Аренда гидромолота как дополнительного навесного оборудования значительно ускорит темпы дорожного строительства, ремонтных и демонтажных работ.

А также, дополнительно на экскаватор-погрузчик Caterpillar 428F можно установить планировочный ковш. Компания Лабортерра предлагает ковш шириной 150 см. Планировочные ковши используются во время очистных и планировочных работ – выравнивание плоскостей, обслуживание и чистка каналов, планирование откосов, выравнивание и создание насыпей.

Запчасти для экскаваторов-погрузчиков CAT 428F, CAT 432F, CAT 434F и CAT 444F корпорации Caterpillar

Экскаваторы-погрузчики с боковым смещением CAT 428F, CAT 432F, CAT 434F и CAT 444F производства корпорации Caterpillar — это мобильные, экономичные и простые в управлении машины на шасси повышенной проходимости, которые способны выполнять широкий спектр задач. Экскаваторы-погрузчики с индексом F успешно используются при производстве различных видов земляных работ, а также для погрузки, разгрузки и выравнивания сыпучих материалов.

CAT 428F, CAT 432F, CAT 434F и CAT 444F хорошо зарекомендовали себя на строительных площадках, в сельском и коммунальном хозяйстве, а также на промышленных и производственных предприятиях. Для экскаваторов-погрузчиков с боковым смещением корпорации Caterpillar характерны следующие особенности:

• высокая полезная мощность;
• возможность смены навесного оборудования;
• низкие эксплуатационные расходы;
• работа в ограниченном пространстве;
• точное управление;
• круговой обзор кабины.

Кабина практически всех экскаваторов-погрузчиков с боковым смещением индекса F оснащена кондиционером, установка которого также возможна при расширенной комплектации машины без климатической установки.

Модели экскаваторов-погрузчиков CAT с боковым смещением (индекс F)

1. CAT 428F — двигатель Cat 3054C DIT в стандартной комплектации; эксплуатационная масса 7 128 кг; аксиально-поршневой насос с изменяемой производительностью гидросистемы; кабина оператора в стандартной комплектации ROPS/FOPS.

2. CAT 432F — двигатель Cat 3054C DIT в стандартной комплектации; эксплуатационная масса 7 620 кг; аксиально-поршневой насос с изменяемой производительностью гидросистемы; кабина оператора в стандартной комплектации ROPS/FOPS или кабина оператора расширенной комплектации «ДЕЛЮКС».

3. CAT 434F — двигатель Cat 3054C DIT в стандартной комплектации; эксплуатационная масса 8 428 кг; регулируемый аксиально-поршневой насос гидросистемы; кабина оператора в стандартной комплектации ROPS/FOPS.

4. CAT 444F — двигатель Cat 3054C DIT в стандартной комплектации; эксплуатационная масса 8 687 кг; регулируемый аксиально-поршневой насос гидросистемы; кабина оператора в стандартной комплектации ROPS/FOPS.

Взамен стандартного, на экскаваторы-погрузчики CAT 428F, CAT 432F, CAT 434F и CAT 444F может быть установлено различное навесное оборудование: катки с виброплитой, грузоподъемные стрелы, гидромолоты, планировщики холодного типа, шнековые буры, поворотные щетки и т. д.

Запчасти для CAT 428F, CAT 432F, CAT 434F и CAT 444F с боковым смещением

Blumaq реализует партиями от одной единицы товара неоригинальные запчасти для экскаваторов-погрузчиков с боковым смещением CAT 428F, CAT 432F, CAT 434F и CAT 444F. Сменные и расходные детали, узлы, агрегаты и навесное оборудование поставляется по предварительному заказу или со склада компании, при условии наличия в момент обращения. Оформить покупку и получить квалифицированную помощь по выбору запчастей для CAT 428F, CAT 432F, CAT 434F и CAT 444F можно в круглосуточной службе поддержки потребителей по многоканальному телефону. В настоящее время линейка продукции Blumaq для экскаваторов-погрузчиков корпорации Caterpillar включает следующие товары:

• элементы ходовой части и рулевого управления;
• элементы трансмиссии и гидравлики;
• элементы кабины и электрической части;
• элементы двигателя и системы охлаждения;
• товары для ремонта и обслуживания;
• фильтры и метизы;
• восстановленные запчасти.

Caterpillar 428F и 432F – новые экскаваторы-погрузчики серии F – Caterpillar – Caterpillar 428F – Caterpillar 432F – Cat 428F – Cat 432F – 428F – 432F – Экскаватор

Компания Caterpillar расширяет модельный ряд экскаваторов-погрузчиков популярной серии E, представляя серию F, которая отличается повышенной производительностью, улучшенными обзором, удобством технического обслуживания и широким выбором двигателей, который позволяет удовлетворить требования стандартов токсичности выхлопных газов. Одиночный цилиндр наклона и параллельные рычаги увеличивают производительность фронтального погрузчика и улучшают обзор, а устанавливаемый на заказ гидротрансформатор с муфтой блокировки вносит свой вклад в снижение расхода топлива. Для модели 428F теперь доступно полностью автоматическое переключение передач, а тормоза с усилителем теперь входят в стандартную комплектацию всех моделей.

Соответствие стандартам по токсичности выхлопных газов

Двигатель Caterpillar 3054C, соответствующий требованиям стандарта токсичности выхлопных газов ЕС Stage II, останется доступным на рынках с менее строгими стандартами токсичности выхлопных газов, в то же время двигатели, соответствующие требованиям стандарта токсичности выхлопных газов ЕС Stage IIIA, будут доступны на рынках, не входящих в ЕС, таких как Турция.

Усовершенствования силовой передачи способствуют повышению экономичности

Тормоза с усилителями теперь являются стандартным оборудованием всех трех моделей серии F. Они улучшают тормозные характеристики и не требуют значительных усилий оператора при нажатии педали. Электронный ограничитель крутящего момента модели 432F улучшает управляемость на малых оборотах коленчатого вала двигателя, еще больше повышая производительность и комфорт оператора.

Улучшение производительности и обзора

Дверцы для доступа при обслуживании сокращают время простоя машины

Новая опора для ног на переднем крыле улучшает доступ к точкам регулярного технического обслуживания для ежедневных проверок уровня рабочих жидкостей. Переработанные боковые панели доступа к двигателю, не требующие инструмента для снятия, облегчают доступ обслуживающего персонала к двигателю. Блок охлаждения на шарнирных петлях еще больше улучшает доступ к узлам для их технического обслуживания и очистки, сокращая время простоев на рабочей площадке.

Модели с одинаковой размерностью шин 434F и 444F будут представлены позднее в конце 2012 г.

Технические характеристики экскаватора-погрузчика серии F

* соответствует требованиям стандартов EU Stage II на выбросы загрязняющих веществ. (не поставляется в европейские страны)

** соответствует требованиям стандартов EU Stage III на выбросы загрязняющих веществ.

Бюджетный экскаватор-погрузчик CAT 426F2

320, погрузчик, технические характеристики, 428, гусеничный

Экскаватор CAT выпускает американская производственная , которая является признанным лидером мирового рынка строительной техники, в том числе для работы на горных поверхностях. Компания поставляет на рынок большое разнообразие специализированной и узконаправленной техники, а также устройств, умеющих выполнять несколько функций.

Описание экскаватора CAT

Под брендом «CAT» на рынке можно найти грейдеры, самосвалы, погрузчики и прочую технику. Особое место в модельном ряду компании занимают экскаваторы, выпускаемые во всех известных модификациях:

• гидравлический гусеничный экскаватор CAT;
• экскаватор-погрузчик CAT;
• «механическая лопата»;
• гидравлический колесный агрегат;
• драглайн.

Экскаваторы могут использоваться при больших объемах работ и в различных производственных сферах. Техника компании работает в различных погодных условиях, так как при ее конструировании используются самые надежные и качественные материалы.

Пользователи техники американской корпорации отмечают, что ее модели отличаются экономичностью и надежностью в использовании.

Они по всем техническим параметрам отвечают требованиям экологов, характеризуются простотой управления. Кроме того, компания подумала и о водителе техники, оснастив машину комфортабельной кабиной.

Водительская кабина оборудована всеми нужными средствами, позволяющими комфортно и безопасно управлять техникой. Навесное оборудование оснащено специальными подсвечивающими системами, поэтому работать на машинах можно в любое время суток.

Оборудование американского производителя характеризуется хорошими рабочими ресурсами, которые позволяют работать на протяжении долгих лет. Особенности активно эксплуатируемых частей агрегата: они обработаны специальным укрепляющим слоем. Кроме того, некоторые элементы машин, например, рукоятки и стрелы, производитель оснастил мембранными устройствами, которые тоже в значительной степени увеличивают срок эксплуатации специализированной техники.

Погрузчики и гусеничные экскаваторы CAT

Рассмотрим экскаваторы-погрузчики и гидравлические гусеничные экскаваторы Cat.

Уже не одно десятилетие американская компания занимается конструированием и выпуском погрузчиков. Последняя серия модельного ряда F, характеризующаяся наилучшими инновационными решениями, которые позволяют сделать агрегаты многофункциональными, производительными. Кроме того, благодаря инновациям инженеров компании был уменьшен расход топлива оборудования: сейчас он едва ли не минимальный в данной сфере.

Для того чтобы сделать функционал погрузчиков максимальным, инженеры разработали широкий выбор навесного оборудования. Так, агрегаты можно оборудовать рыхлителем, вибротрамбовкой, грейферными захватами, гидромолотом, бульдозерными отвалами, щетками, вилами и прочим специализированным оборудованием.

При обзоре погрузчиков нельзя обойти вниманием модели CAT 428F и погрузчик CAT 428Е. Параметры данных агрегатов характеризуются своей универсальностью: дают возможность работать при землеройных погрузочных нагрузках. Такие машины получили широкое распространение в сельскохозяйственной деятельности, а также при работах в горнодобывающей отрасли и строительстве.

Погрузчики используются при благоустройстве территории, ремонте подземных средств сообщения, строительстве ливневых конструкций и уборке снега зимой на придомовых участках.

Компания занимается выпуском и гидравлических тракторов, оснащенных гусеничным способом передвижения. Модельный ряд начинает мини-экскаватор Cat и заканчивают огромные машины для работы на карьерах. Некоторые виды оборудования оснащены особенными параметрами конструкции, которые позволяют применять их при решении специализированных рабочих задач, а также использовать при сложном климате. Описание основных нестандартных опций можно свести к списку:

• малый радиус поворачивания платформы;
• более длинная база гусеничного механизма;
• более длинная рукоять и стрела;
• «северное» исполнение.

Гусеничные экскаваторы используются для сооружения насыпей, рытья котлованов, погрузки различных материалов. В модельный ряд входят несколько машин.

Экскаватор CAT 330 используется особенно часто при работах на карьерах и строительстве. Он оснащен гидравлической системой, которая характеризуется высокой мощностью, работает плавно, аккуратно и точно. Кроме того, у экскаватора Сат 330 330 технические характеристики позволяют назвать его одним из самых мощных, благодаря чему на его основе были сконструированы другие машины, расширившие сферу работ. КАТ 330DL — еще более инновационная модель.

Экскаватор Cat 320 DL — тяжелая специализированная машина, с помощью которой можно работать в любых производственных сферах. Это едва ли не самая инновационная машина американской компании, которая совместила в себе все передовые технологии его предыдущих моделей. Экскаватор Cat 320DL — более усовершенствованный представитель линейки.

Модель 336 соответствует всем техническим требованиям в области защиты экологии. CAT 336 оснащен мощным мотором, кабиной водителя повышенной комфортности. Машина безотказна и надежна при работе во всех условиях.

Наконец, экскаватор CAT 329 характеризуется в первую очередь низкими расходами в области эксплуатации и высокой надежностью при работе. Мощный мотор техники позволяет экономить топливо, а сама машина может похвастаться универсальностью и производительностью.

CAT 345 — агрегат, который отличается небольшим радиусом поворота рабочей платформы, что позволяет работать в условиях ограниченного пространства.

Колесные модели

Колесные экскаваторы используются при необходимости маневренности, или же если на территории невозможно применение гусеничной техники. В основном колесные машины используются при городских работах. Такие модели тоже комплектуются навесным оборудованием и представлены довольно обширным рядом.

Колесный экскаватор CAT производители признали лидером на рынке специализированной техники. Производитель конструирует наиболее эффективные машины, отвечающие стандартам экологии, простые и комфортные в управлении.

Цена машин варьируется в зависимости от функционала техники, его надежности, габаритов и мощности. При выборе модели в первую очередь необходимо обращать внимание на гидронасос, который используется в машине (лучшим признан аксиально-поршневой тип).

specmahina.ru

Это САТ, и точка!

Приобрели экскаватор-погрузчик CAT 432D
, потому что в сравнении с остальными подобными его можно, по праву, назвать МАШИНОЙ. Взяли хоть и б/у, но в хорошем состоянии и в полной комплектации для комфорта и удобства оператора. Также дилер под рукой в г. Липецке, с нормальными адекватными сотрудниками, которые помогут и поймут с полуслова, что именно нужно. Это очень приятно. По работе нареканий нет: делает все (и в огонь, и в воду), если с умом подойти к работе!!! Качество, надежность, экономичность (по ГСМ), ну и просто — это САТ, и точка. При обновлении машины выберу только САТ.

Автор: Стребков Алексей Владимирович, оператор, компани ИП Стребков, г. Тамбов

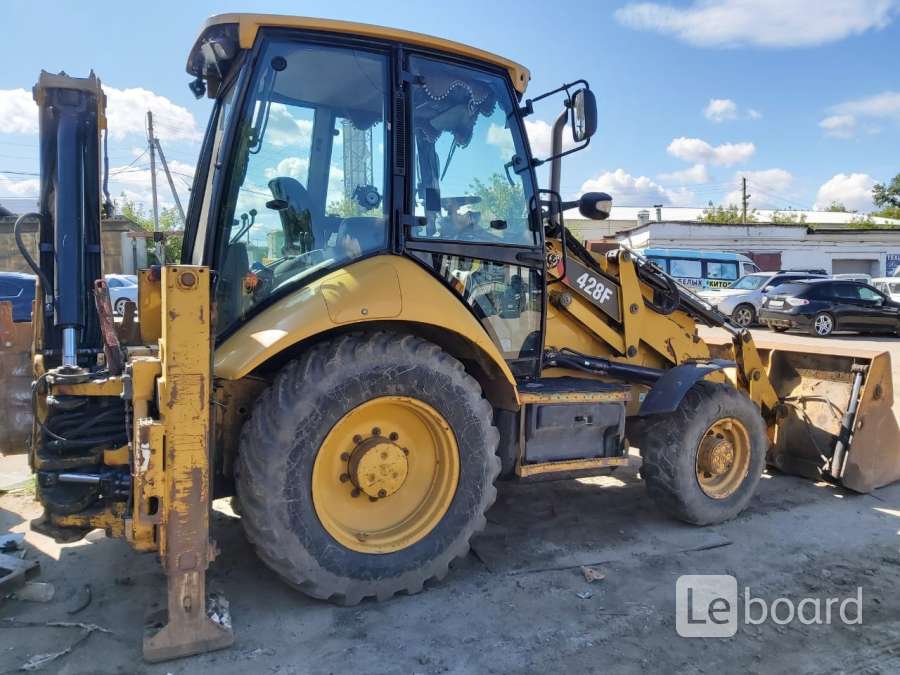

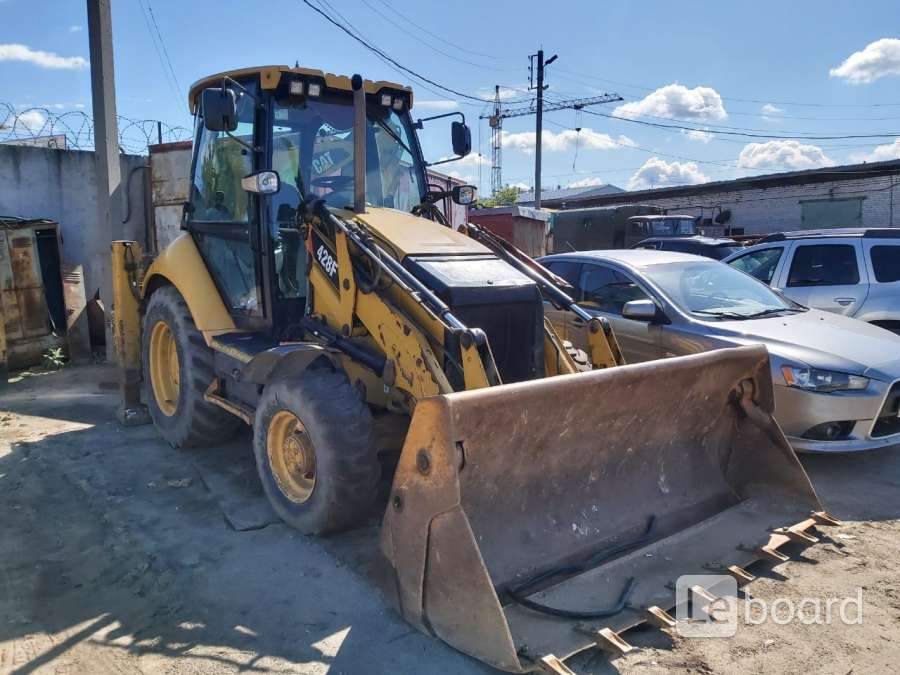

Экскаватор-погрузчик Caterpillar 428E: технические характеристики, цена

Экскаватор-погрузчик — отдельный вид техники, сочетающий характеристики обычного колесного экскаватора с возможностями фронтального погрузчика. Машины имеют широкую область применения за счет универсальности и расширенных функций. К одному из преимуществ экскаваторов-погрузчиков относится маневренность и сравнительно небольшие габариты. Безусловно, за счет сочетания разнонаправленных возможностей некоторые показатели страдают. Тем не менее, экскаваторы-погрузчики являются востребованным и производительным видом техники для строительства любого уровня.

Экскаватор-погрузчик Caterpillar 428E принадлежит к среднему классу техники. Это универсальная машина для землеройных и коммунальных работ, гражданского и дорожного строительства. Сам бренд CAT является признанным лидером в области разработки и конструирования тяжелой техники специального назначения. Покупая продукт этой марки, можно быть уверенным в его качестве, надежности и отсутствии потребности в дорогостоящем ремонте на протяжении длительного срока службы.

Экскаватор-погрузчик Caterpillar 428E: технические характеристики

Сегодня на смену серии Е от CAT пришли новые экскаваторы-погрузчики серии F. Тем не менее, 428Е остается интересным для пользователей различного уровня. В свое время серия заменила предыдущую и предложила покупателю увеличенное на 10 % усилие отрыва на ковше. Более совершенная в сравнении с предшественником конструкция погрузчика позволила повысить производительность машины.

На экскаваторах-погрузчиках CAT 428E применили гидравлическую систему принципиально нового типа. Теперь у пользователя появилась возможность регулировать поток рабочей жидкости для создания оптимального давления. Распределение потока и регулируемая нагрузка стали основными причинами улучшения рабочих показателей. Чтобы привести механику в соответствие с новой гидравликой, производитель изменил геометрию рычажных механизмов и достиг оптимального сочетания качеств машины.

Экскаваторы-погрузчики Caterpillar 428E поставлялись в нескольких комплектациях:

• с дополнительной установкой системы управления поворотами всех колес;
• с дополнительной установкой системы AccuRade для обеспечения поддержания точной глубины рытья траншей и уклона во время производства операции;
• погрузчики с механическим управлением для уменьшения затрат на покупку новой техники. Такие машины разрабатывались специально для работы в местностях с суровыми климатическими условиями.

Каждая модель CAT 428E может развивать транспортную скорость 40 км/ч, что позволяет достаточно быстро перегонять машины с одного объекта на другой без привлечения грузоподъемных механизмов и грузоперевозочной техники.

Двигатель

• модель — 3054C DIT / 3054C DIT;
• тип — четырехтактный четырехцилиндровый дизель;
• мощность — 67 кВт / 73 кВт;
• объем — 4,4 л.

Основные технические данные

• максимальное давление в гидросистеме — 227 МПа;
• напряжение электросети — 12 В;
• максимальная скорость передвижения — 39,9 км/ч;
• грузоподъемность экскаватора — 3959 кг;
• грузоподъемность погрузчика — 3395 кг.

Рабочие характеристики

• объем фронтального ковша — 1 м3;
• объем ковша экскаватора — 0,2 м3;
• ширина режущей кромки экскаваторного ковша — 2387 мм;
• высота загрузки — 3590 мм;
• максимальная высота выгрузки — 4338 мм;
• габаритные размеры вил — 1067/80 мм;
• глубина копания со стандартной рукоятью — 4243 мм;
• глубина копания с телескопической рукоятью — 5976 мм;
• радиус разгрузки — 829 мм.

Габаритные размеры

• длина — 7325 мм;
• ширина — 2387 мм;
• высота по крышек кабины — 3802 мм;
• радиус разворота — 11,4 м;
• номинальная эксплуатационная масса — 7570 кг;
• полная эксплуатационная масса со всеми навесными орудиями — 10 200 кг.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

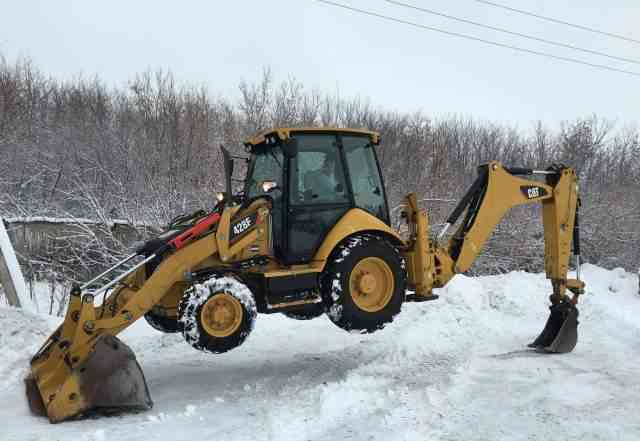

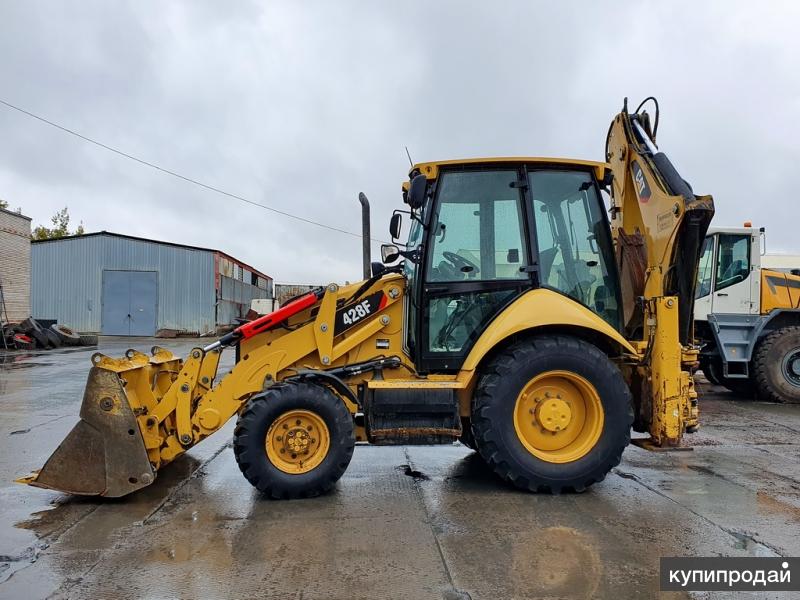

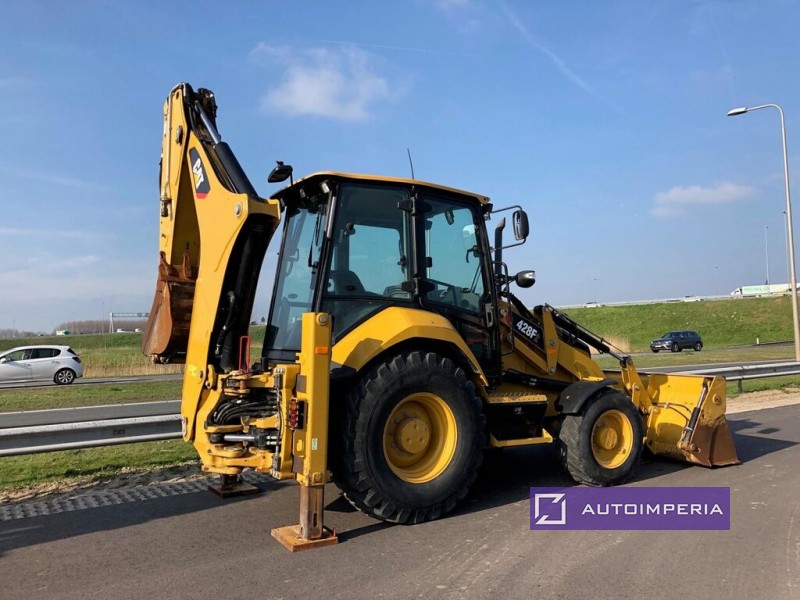

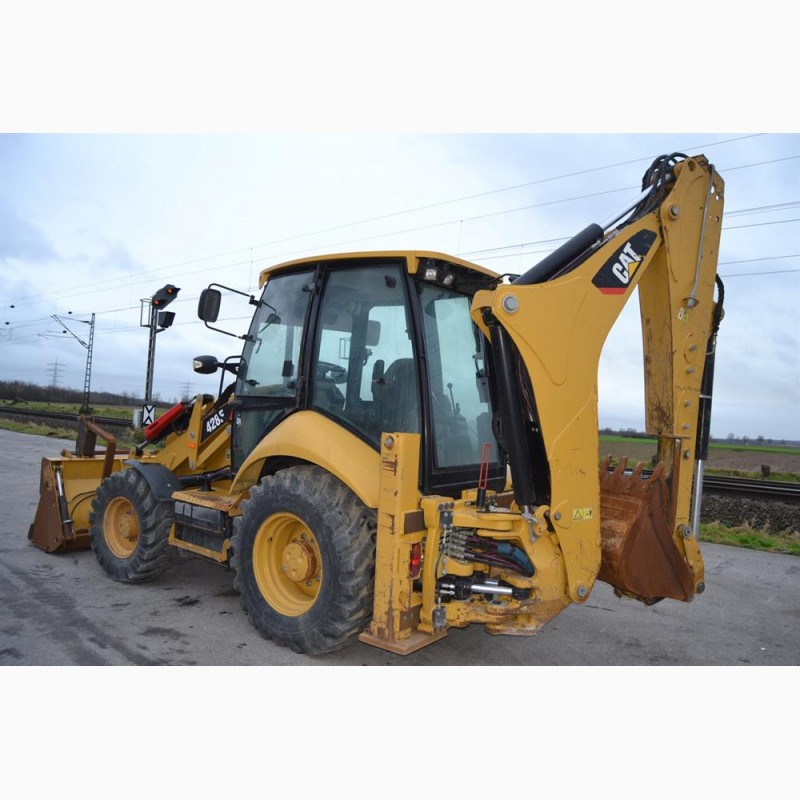

Экскаватор-погрузчик Caterpillar 428 технические характеристики и описание

В настоящее время наиболее популярным видом спецтехники являются экскаваторы-погрузчики. Их популярность обусловлена тем, что они способны выполнить гораздо больше различных работ, чем любая другая техника, так как имеется фронтальный ковш и заднее экскаваторное оборудование. Более того, по сравнению с теми же экскаваторами и фронтальными погрузчиками, данный вид обладает отличной маневренностью и компактностью, что позволяет проделывать какие-либо работы в условиях с малым рабочим пространством.

Описание и особенности

Практически у каждого бренда имеются в линейке такие машины. Одним из самых первых производителей, начавших серийное производство экскаваторов-погрузчиков является американский Caterpillar, первая машина которого была представлена в 1985 году. С тех пор и до нашего времени техника многократно улучшалась.

Так, современный Caterpillar 428 имеет гидромеханическую трансмиссию, мощную силовую установку, надежную гидравлическую систему с закрытым центром и добавочные функции регулировки гидравлики. Была спроектирована данная модель на базе одноименного трактора. Сам же Cat 428 послужил базой для многих других подобных машин.

Благодаря своей универсальности, дополнительному многопрофильному навесному оборудованию, большой подвижности и полному приводу, данный экскаватор-погрузчик идеально подходит для выполнения широкого спектра различных задач

Катерпиллар 428 вышел довольно быстрым. Его максимальная скорость, развиваемая при самостоятельном передвижении, достигает 40 километров в час, что позволяет технике добираться до не слишком отдаленных объектов за весьма короткий промежуток времени. Однако его транспортировка на большие расстояния осуществляется с помощью специального трала.

Как было описано выше, данная модель использует полноприводную схему. Такая компоновка встречается практически во всех современных машинах, выпускаемых этим производителем. Но основным отличием этой модели стала передовая система, позволяющая контролировать плавность хода.

Применено это было в целях предотвращения раскачивания машины и компенсации толчков, возникающих при выполнении погрузочных работ или же при передвижении по пересеченным местностям.

Тормозная система техники обладает качественными и надежными тормозными механизмами, установленными на всех колесах, что обеспечивает высокую эффективность при торможении.

Гидравлическая система Кат 428 включает в себя гидравлические распределители, отвечающие за регулирование потоков гидравлического масла. Благодаря этому было достигнуто оптимальное соотношение работы с прикладываемой нагрузкой. Конструкция экскаватора-погрузчика была модернизирована, что позволило увеличить начальный момент в процессе отрыва ковша на 10 процентов.

Кабина экскаватора обладает повышенным уровнем комфорта и безопасности. Базовая комплектация снабжается кондиционером и продуманной системой вентиляции, благодаря которым оператор может работать в довольно благоприятных условиях независимо от факторов окружающей среды.

Используются лишь качественные отделочные материалы, а также звукоизоляционные и вибропоглощающие, за счет чего удалось значительно снизить уровень посторонних шумов и вибраций, возникающих как при передвижении, так и в рабочем процессе.

С рабочего места оператора открывается отличная круговая обзорность, а все органы управления навесным оборудованием расположены максимально эргономично, что обеспечивает дополнительное удобство при эксплуатации данной техники. Стоит отметить, что рычаги управления получили улучшенную форму, в результате чего оператору требуется меньше усилия.

Ключевой особенностью экскаватора-погрузчика Caterpillar 428 является современная система Accu Grade, благодаря которой оператор может контролировать угол наклона и глубину прорываемых канав и траншей, а также и дополнительное навесное оборудование.

В базовой комплектации техника комплектуется ковшом с обратной лопатой, многоцелевым гидравлическим погрузочным ковшом и стрелой телескопического типа с возможностью удлинения рукоятки. Опционально на машину может быть установлено следующее навесное оборудование:

1. Вибрационная плита, предназначенная для уплотнения рыхлых грунтов.
2. Гидравлический отбойный молот, применяемый в демонтажных работах, а также для разрыхления твердых масс грунта и скальных пород.
3. Шнековые бурильные агрегаты, предназначенные для бурения различных по глубине и диаметру скважин.
4. Планировочное оборудование, предназначенное для укладки асфальтовых или же бетонных покрытий.

Еще одним немаловажным преимуществом данной модели является простота в техническом обслуживании и ремонте. Капот машины вышел довольно большим, благодаря чему обслуживающий персонал имеет полный доступ ко всем наиболее важным элементам и узлам силового агрегата.

Также необходимо выделить большой угол поворотной базы, возможность передвижения крабовым ходом, режим «колея в колею» (при котором все колеса поворачиваются в разные стороны). В се это обеспечивает технике отличную маневренность, что в свою очередь позволяет выполнять какие-либо работы в довольно стесненных условиях.

Этим как раз и обусловлена лидирующая позиция модели на мировом рынке спецтехники.

Другими же особенностями этой машины является следующее:

1. Стрела имеет изогнутую форму, благодаря чему зона досягаемости при выполнении погрузочно-разгрузочных работ была существенно увеличена в сравнении с другими моделями.
2. Техника имеет повышенную проходимость, что позволяет передвигаться по рыхлым грунтам, вязким и скользким поверхностям и по пересеченным местностям, а также работать в труднопроходимых для другой техники местах. Это обусловлено подключаемым полным приводом и эффективной тормозной системой.
3. Присутствует современная спутниковая система Product Link, позволяющая отслеживать, как передвижение техники, так и текущее ее месторасположение.

Но кроме достоинств Кат 428 имеет и некоторые недостатки, а именно это:

1. В базовой комплектации отсутствует возможность поворота задними колесами, поэтому поворот машины осуществляется лишь передними. Но этот недостаток можно компенсировать дополнительной установкой системы управления поворотами всех колес.
2. Установленный двигатель довольно требователен к качеству заправляемого дизельного топлива. Из-за некачественного горючего наблюдается его неровная работа. Исправляется это, как правило, установкой дополнительных топливных фильтров.
3. Дорожный просвет под рамой недостаточно велик, из-за чего могут быть получены различные повреждения при преодолении каких-либо преград.
4. Колесные брызговики не предназначены на долгий срок эксплуатации.

Но, несмотря на это, данная модель имеет довольно много положительных отзывов владельцев. Как они заявляют, даже после выпуска существенно усовершенствованной модификации, Катерпиллар 428 пользуется весьма большим спросом, как среди новой спецтехники, так и подержанной.

Назначение

Экскаватор-погрузчик Caterpillar 428 применяется в строительстве, промышленных отраслях, коммунальных службах, ну и в дорожно-ремонтных работах.

Машина выполняет такие работы, как рытье траншей и котлованов; выемка грунта; разработка колодцев; уплотнение рыхлых грунтов; бурение скважин различных по глубине и диаметру; создание насыпей грунта и других сыпучих материалов; разрыхление твердых масс грунта; планирование площадки под строительство; погрузка и разгрузка каких-либо материалов; перемещение различных грузов и материалов на определенные дистанции; вскрытие асфальтированного слоя дорожных участков; укладка асфальтовых или же бетонных покрытий; демонтаж бетонных и железобетонных сооружений.

Модификации

Производитель выпустил всего две модифицированные версии данной модели, которыми являются Caterpillar 428F и Caterpillar 428E. Рассмотрим их подробнее:

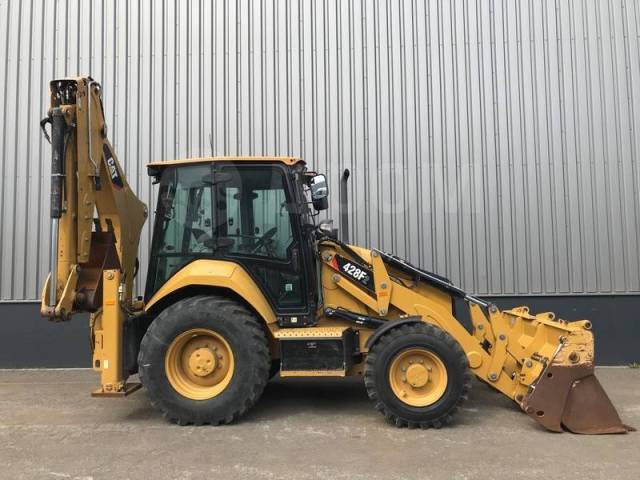

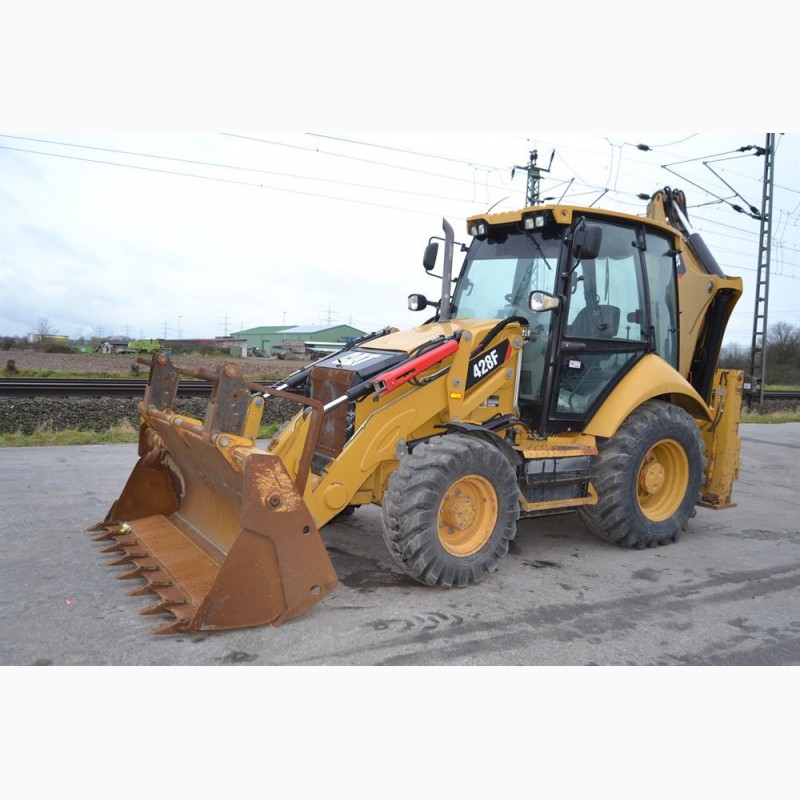

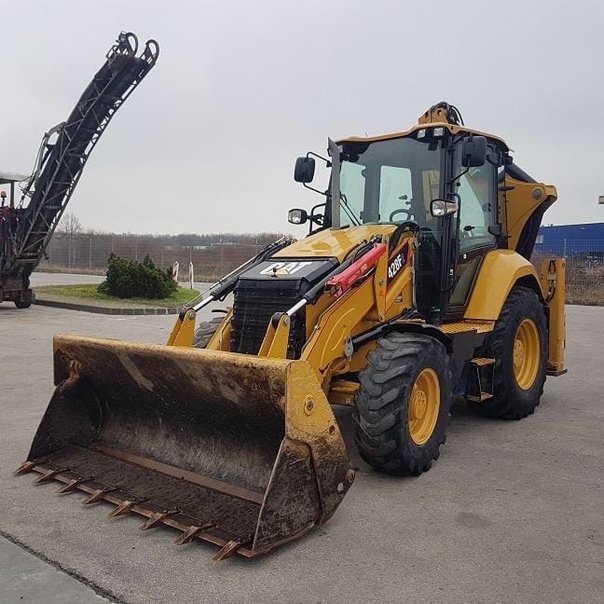

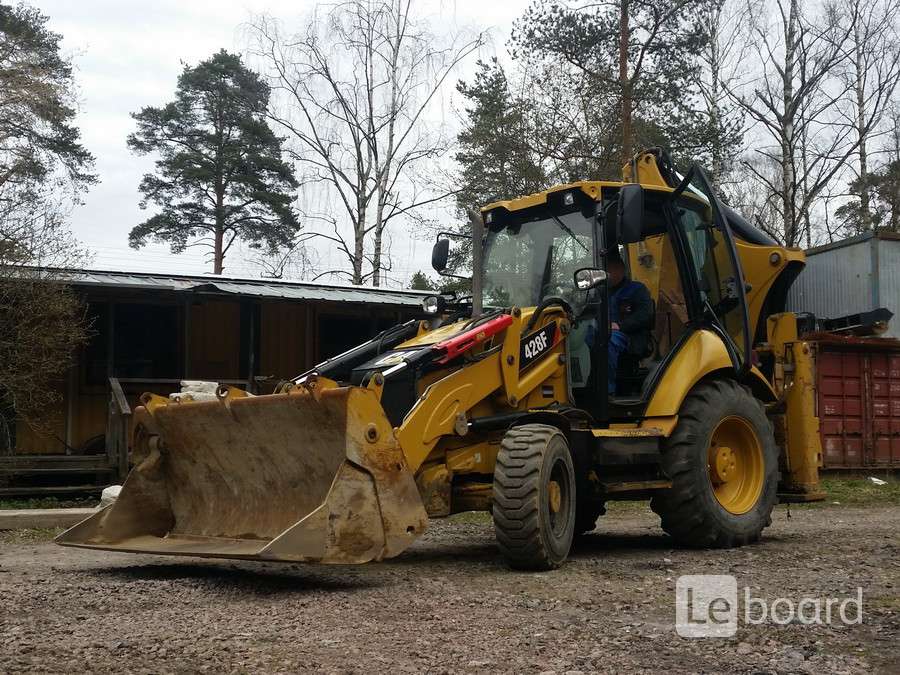

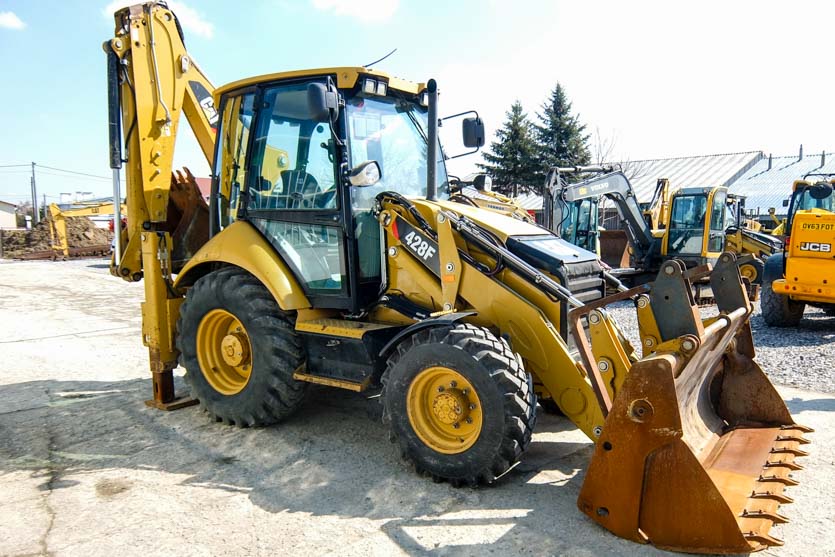

• Модификация Caterpillar 428F. Данная версия штатно укомплектована реверсивной коробкой переключения передач, которая обеспечивает плавное переключение при работе с высокими нагрузками.
• Модификация Caterpillar 428E. Отличается от предыдущей и базовой версии повышенной производительностью силовой установки, усиленной гидравлической системой, более комфортабельной кабиной и низким расходом топлива.

В остальном же все версии полностью идентичны базовой модели техники.

Характеристики ковша:

• Вместимость устанавливаемого фронтального ковша – 1.03 метр кубический.
• Вместимость устанавливаемого заднего ковша – 0.24 метра кубических.
• Ширина нижней режущей кромки фронтального ковша – 2406 миллиметров.
• Предельная высота выгрузки фронтального ковша – 2796 миллиметров.
• Предельная высота выгрузки заднего ковша – 2823 миллиметра.
• Максимальная глубина копания заднего ковша – 5775 миллиметров.

Характеристики двигателя:

• Тип устанавливаемого двигателя – рядный, дизельный.
• Марка двигателя – 3054С DIT.
• Производитель двигателя – Caterpillar.
• Количество цилиндров – 4.
• Суммарный рабочий объем – 4390 кубов.
• Номинальная мощность на выходе – 68.5 киловатт/93 лошадиных сил (при 2200 об/мин).
• Номинальная частота вращения коленчатого вала – 2200 оборотов в минуту.
• Температурный диапазон работы – минус 45 градусов/плюс 45 градусов.
• Диаметр цилиндра – 105 миллиметров.
• Тип системы охлаждения – жидкостная.
• Тип системы впрыска – непосредственный впрыск топлива.
• Тип системы запуска – электрический стартер.
• Тип турбонадува – газотурбинный с охлаждением надувочного воздуха.
• Наименьший расход топлива за один рабочий час при небольших нагрузках – 7.6 литров.
• Наибольший расход топлива за один рабочий час при небольших нагрузках – 9.5 литров.
• Наименьший расход топлива за один рабочий час при высоких нагрузках – 12.4 литров.
• Наибольший расход топлива за один рабочий час при высоких нагрузках – 16.5 литров.

Cat | Экскаватор-погрузчик 422F2 | Caterpillar

Эксплуатационная масса — номинальная	16599.0 фунты 7529.0 кг	More Less
Эксплуатационная масса — максимальная	24251.0 фунты 11000.0 кг	More Less
Кабина с конструкцией защиты при опрокидывании и защиты оператора от падающих объектов (ROPS/FOPS)	346. 0 фунты 157.0 кг	More Less
Полный привод	324.0 фунты 147.0 кг	More Less
Противовесы — базовые	253.5 фунты 115.0 кг	More Less
Система гидравлического подрессоривания фронтального рабочего оборудования	24.3 фунты 11.0 кг	More Less
Система кондиционирования воздуха	88.0 фунты 40.0 кг	More Less
Телескопическая рукоять 4,3 м (без переднего противовеса)	448.0 фунты 203.0 кг	More Less
Универсальный ковш (0,96 м3/1,25 ярда3) — без складных вил	1334.0 фунты 605.0 кг	More Less
Универсальный ковш (0,96 м3/1,25 ярда3) — со складными вилами	1781.0 фунты 808.0 кг	More Less
Эксплуатационная масса	16599.0 фунты 7529.0 кг	More Less
Эксплуатационная масса (макс.), (конструкция ROPS)	24251.0 фунты 11000.0 кг	More Less
Противовесы – средней массы	529. 0 фунты 240.0 кг	More Less
Противовесы — максимальное значение	1014.0 фунты 460.0 кг	More Less
Рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — общего назначения (два ведущих колеса)	529.0 фунты 240.0 кг	More Less
Рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — общего назначения (полный привод)	253.5 фунты 115.0 кг	More Less
Рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — универсальный (два ведущих колеса)	253.5 фунты 115.0 кг	More Less
Рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — универсальный (полный привод)	0.0 фунты 0.0 кг	More Less
Рекомендации по минимальной массе противовеса — телескопическая рукоять: ковш погрузчика — общего назначения (два ведущих колеса)	1014. 0 фунты 460.0 кг	More Less
Рекомендации по минимальной массе противовеса — телескопическая рукоять: ковш погрузчика — общего назначения (полный привод)	1014.0 фунты 460.0 кг	More Less

www.cat.com

Cat | Экскаватор-погрузчик 432F2 | Caterpillar

Эксплуатационная масса — номинальная	18693.0 фунты 8479.0 кг	More Less
Эксплуатационная масса — максимальная	24251.0 фунты 11000.0 кг	More Less
Противовесы – средней массы	529.1 фунты 240.0 кг	More Less
Противовесы — базовые	253.5 фунты 115.0 кг	More Less
Система гидравлического подрессоривания фронтального рабочего оборудования	24.3 фунты 11.0 кг	More Less
Система кондиционирования воздуха	75.0 фунты 34.0 кг	More Less
Телескопическая рукоять 4,3 м (без переднего противовеса)	438. 7 фунты 199.0 кг	More Less
Телескопическая рукоять 4,9 м (без переднего противовеса)	780.4 фунты 354.0 кг	More Less
Универсальный ковш (1,31 ярда3/1,00 м3) — без складных вил	1347.0 фунты 611.0 кг	More Less
Универсальный ковш (1,31 ярда3/1,00 м3) — со складными вилами	1856.3 фунты 842.0 кг	More Less
Эксплуатационная масса	18693.0 фунты 8479.0 кг	More Less
Эксплуатационная масса (макс.), (конструкция ROPS)	24251.0 фунты 11000.0 кг	More Less
Противовесы — максимальное значение	1014.1 фунты 460.0 кг	More Less
Устройство для быстрой смены навесного оборудования: рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — общего назначения	1014.1 фунты 460.0 кг	More Less
Устройство для быстрой смены навесного оборудования: рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — универсальный	1014. 1 фунты 460.0 кг	More Less
Устройство для быстрой смены навесного оборудования: рекомендации по минимальной массе противовеса — телескопическая рукоять: ковш погрузчика — общего назначения	1014.1 фунты 460.0 кг	More Less
Устройство для быстрой смены навесного оборудования: рекомендации по минимальной массе противовеса — телескопическая рукоять: ковш погрузчика — универсальный	1014.1 фунты 460.0 кг	More Less
Штифтовое крепление: рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — общего назначения	529.1 фунты 240.0 кг	More Less
Штифтовое крепление: рекомендации по минимальной массе противовеса — стандартная рукоять: ковш погрузчика — универсальный	0.0 фунты 0.0 кг	More Less
Штифтовое крепление: рекомендации по минимальной массе противовеса — телескопическая рукоять: ковш погрузчика — общего назначения	1014. 1 фунты 460.0 кг	More Less
Штифтовое крепление: рекомендации по минимальной массе противовеса — телескопическая рукоять: ковш погрузчика — универсальный	253.5 фунты 115.0 кг	More Less

www.cat.com

Экскаватор — погрузчик CATERPILLAR 416

В перечне компаний, выпускающих технику для специальных работ, корпорация из США Caterpillar Inc. одна из наиболее известных. Первые образцы экскаваторов-погрузчиков — самоходных машин универсального назначения, совмещающих оборудование для копки, транспортировки, загрузки и выгрузки различных материалов, фирмой выпущены на рынок в 1985 году. До настоящего времени разработаны и производятся 7 серий подобного оборудования. Машины способны выполнять различные задачи по:

• выемке грунта;
• формированию канав, котлованов, траншей;
• планировочным работы на строительных площадках;
• распределению сыпучих материалов по плоским поверхностям;
• погрузке и разгрузке материалов;
• ландшафтным работы;
• буксировке оборудования и грузов;
• сносу и разборке строений;
• вскрытию асфальтных и бетонных покрытий, дорожного полотна.

Caterpillar 416E — современная модификация модели

Устройство

Конструкционная схема агрегата общая для всего модельного ряда экскаваторов-погрузчиков CAT. На колесном шасси с приводом на 4 (2) колеса размещены:

• силовая установка;
• гидравлическая система и ее элементы;
• кабина управления;
• в передней части устройство навеса исполнительного оборудования;
• в кормовой части экскаваторная колонка с ковшовым устройством типа «обратная лопата».

Дизель с четырьмя цилиндрами 3054C DINA с системой жидкостного охлаждения. Конструкторские решения и проверенные технологии обеспечивают экономичность, малошумность, длительный срок эксплуатации с допустимыми экологическими параметрами. Особенности мотора: водяной насос системы охлаждения шестеренчатого типа; поликлиновый ремень привода насоса с узлом автоматической регулировки натяжения.

Силовая энергоустановка

Дизель с четырьмя цилиндрами 3054C DINA с системой жидкостного охлаждения. Конструкторские решения и проверенные технологии обеспечивают экономичность, малошумность, длительный срок эксплуатации с допустимыми экологическими параметрами. Особенности мотора: водяной насос системы охлаждения шестеренчатого типа; поликлиновый ремень привода насоса с узлом автоматической регулировки натяжения.

Трансмиссия

Машина поставляется в комплектации с приводом на 2 (4) колеса по выбору заказчика.

Коробка переключения передач механического типа с сервоприводом выбора режимов крутящего момента. Узел позволяет переключение под нагрузкой, оборудован синхронизаторами переднего и заднего хода. Переключатель направления вынесен на рулевую колонку, выбор режима КПП рычагом на полу кабины.

Мосты обеспечивают сцепление с грунтом в тяжелых условиях эксплуатации. Задний мост в закрытом исполнении оборудован блокировкой дифференциала. В саморегулирующейся тормозной системе моста установлены кевларовые диски, работающие в масляной ванне. Две педали тормоза обеспечивают раздельное торможение на ограниченном пространстве и могут быть сблокированы. Стояночный тормоз механического типа не зависим от рабочей тормозной системы.

Машина мобильна — скорость перемещения до 42 км/час.

Регулирование плавности хода

Гидроаккумулятор, работающий в режиме амортизатора, уменьшает раскачивание агрегата при движении, выполнении операций погрузки-выгрузки. Включение системы на щитке передней консоли управления.

Гидравлическая система

Модель оснащена производительным регулируемым гидронасосом поршневого типа. Использована схема изменения мощности потока в зависимости от нагрузки на исполнительные органы. Применены гидрораспределители с функцией оптимизации потока, которые подают на гидроцилиндры нужный для выполняемой работы объем гидросмеси и исключают «масляное голодание». Система обеспечивает максимальное усилие на зубьях исполнительных органов в любом режиме работы мотора.

Кабина и органы управления

Машина может оснащаться кабиной с полным остеклением либо навесом открытого типа. Кабина укомплектована системами вентиляции, кондиционирования и отопления. Кресло оператора установлено на пневматической подвеске. Передние и задние приборы освещения обеспечивают оптимальный обзор рабочей площадки. Системы безопасности ROPS и FOPS исключают травмирование оператора при опрокидывании машины и от падения предметов.

Рычаги и переключатели системы управления с малым усилием включения размещены в соответствии с требованиями эргономики.

Рулевое управление передней оси оборудовано гидростатическим усилителем.

Рабочее оборудование

На переднюю подвеску устанавливается ковши с кромкой резания или с зубьями болтового крепления общестроительного или универсального назначения с вместимостью 1,05-1,35 м3. Узел навеса обеспечивает быструю замену ковша.

Экскаваторное оборудование допускает выполнение сложных операций по выемке грунта с закрытых площадок, погрузку в ограниченных по площади условиях. Емкость ковша по схеме «обратная лопата» 0,24-0,35 м3. Многофункциональность машине обеспечивает механизм телескопического изменения длины стрелы. Амортизатор поворота стрелового механизма снижает воздействие от ударных нагрузок. Гидравлика стрелы обеспечивает плавный и безопасный подъем груза, включая размещенный в поддонах.

Стандартная комплектация оборудования:

• универсальный ковш для погрузки;
• ковш «обратная лопата»;
• стрела телескопического исполнения с удлиняемой рукоятью.

Дополнительная комплектация:

• буровое шнековое оборудование;
• виброплиты различных типоразмеров;
• отвалы-планировщики;
• гидравлические ударные молоты и т. д

Технические и эксплуатационные параметры Caterpillar 416E

Геометрические параметры (мм)

1 — длина в транспортном положении — 7346; 2 — высота в транспортном положении — 3810; 3 — высота до крыши кабины — 2829; 4 — высота до точки выхлопа — 2681; 5 — ось моста решетка радиатора — 2705; 6 — база колес — 2200; 7 — угол разгрузки — 46°; 8 — угол поворота ковшового устройства — 37°; 9 — копание ковшом на глубину — 168; 10 — от решетки до зубьев ковша — 1495; 11 — высота рабочая — 4293; 12 — копание на глубину — 4360; 13 — ширина — 2241.
Это важно! Приведенные выше параметры Caterpillar 416E в большей части являются общими для машин всего 416 модельного ряда.

Особенности некоторых модификаций машин

Внедрение новых серий в модельный ряд экскаваторов-погрузчиков Caterpillar отражено на рисунке

Caterpillar 416

Модель Caterpillar 416 — базовая машина для семейства экскаваторов-погрузчиков CAT выпускалась с 1985 года в серии А. Легкий и простой в управлении, маневренный агрегат с минимальными потерями на простой и высокой топливной экономичностью. Гидросистема комплектовалась поршневым насосом с производительностью, регулируемой в соответствие с нагрузкой на исполнительные механизмы.

Для изделия Caterpillar 416 IT была предусмотрена установка узлов навеса рабочего и дополнительного оборудования особой конструкции. Узел обеспечивал быстрое снятие и монтаж исполнительных механизмов, оснащался разъемом для подключения к гидросистеме.

Caterpillar 416 II — переходная модель между сериями А и В, выпускалась с 1988 г. На машине установлена более совершенная гидравлическая система, улучшена работа ходовой части.

Caterpillar 416B

Экскаватор-погрузчик Caterpillar 416B предлагается на рынке спецтехники с 1992 г. Особенностью машины является изогнутая особым образом экскаваторная стрела, что допустило применение машины для работы за препятствиями. Улучшили обзор рабочей зоны узкие рукоятка ковша и стреловой механизм. Превышающая 5 м глубина копания, производительная выемка грунта сделали машину эффективной при копке траншей.

У модели Caterpillar 416B T повышены показатели высоты выгрузки и глубины копания за счет использования раздвижного телескопического стрелового механизма.

Caterpillar 416C

Производство машины Caterpillar 416C начато в 1996 году, при модификации учтены наработки по предыдущим сериям, существенно упрощено техническое обслуживание. Внедрены оси, не требующие добавления смазочных материалов весь срок эксплуатации.

Caterpillar 416C T и Caterpillar 416C IT агрегаты с телескопическим стреловым механизмом и универсальным гидравлическим узлом навеса рабочего оборудования. Подобный механизм обеспечивает параллельный подъем груза, что важно при работе с европоддонами и для перегрузочных операций.

Caterpillar 416D

Изделие Caterpillar 416D допускает в рабочих операциях поворот ковша на 205°, что существенно расширило функциональность машины.

Caterpillar 416E

Экскаватор-погрузчик Caterpillar 416E производился с 2006 года. Главная особенность машины в унифицированной для всех серий кабины оператора Е-COMFORT повышенного уровня эргономики, безопасности, удобства работы оператора. Оптимизированы система гидравлики, ходовая часть, органы управления.

Это важно! Машины 416 модельного ряда сняты с производства. Компания CAT перешла на производство более удобных в эксплуатации и эффективных агрегатов 422, 428, 432, 434, 444 серии F2, обеспечивающие владельцам снижение затрат на эксплуатацию за счет высокой производительности.

CAT 444F2

stroyteh.pro

Погрузчик экскаватор Катерпиллер (Caterpillar)

Универсальность землеройных разгрузочно-погрузочных машин позволяет использовать их в горнодобывающей, сельскохозяйственной, строительной областях и ряде других, более мелких производств. Погрузчик экскаватор Катерпиллер приходит на помощь и в тех местах, где работа менее мощных машин не рентабельна или убыточна. Перемещение и погрузка сыпучих грузов, копание траншей и прокладка инженерных коммуникаций – это малая часть работ, на которые способна эта техника.

Общее описание

Своё рождение Катерпиллер погрузчик экскаватор отпраздновал в 1985 году, когда с конвейера завода сошла первая модель, произведённая американской компанией Caterpillar. Современные машины, оснащены мощными дизельными двигателями, гидродинамической трансмиссией и гидросистемами с закрытым центром, имеющими добавочные функции регулировки при изменении нагрузки.
При разработке основным аспектом ставилась производительность. Большое внимание уделено таким параметрам, как длина вылета стрелы, усилие начального момента подъёма, высота подъёма груза. Вся техника мобильна и может передвигаться своим ходом со скоростью до 42 км/ч. Реверсивная КПП предназначена для переключения передач под полной нагрузкой, что позволяет изменять направление и скорость передвижения во время проведения работ по погрузке. Ходовая часть выполнена по полноприводной схеме — это стало уже доброй традицией. В экскаваторы погрузчики Caterpillar введена система контроля плавности хода. Она используется для компенсации толчков и предотвращения качаний машины, происходящих при передвижении по не ровной поверхности и во время погрузочных работ. Большую эффективность ходовым качествам придают тормозные механизмы, устанавливаемые на все колёса.

Органы управления стрелы обеспечивают параллельность, что важно при подъеме грузов, расположенных на поддонах. Вместимость ковша-лопаты варьируется от 0.24 до 0.34 куб.м. Объём ковша, используемого для погрузки 1. 05-1.35 куб.м. На всей технике используется противоугонная система марки «CAT», делающая невозможным процесс запуска двигателя, при несанкционированном запуске.

Отличия моделей CAT

Приведённые модели расположены в порядке возрастания их функциональности. Каждая последующая машина, включает в себя базовые функции предыдущей.

• Экскаватор погрузчик Cat428, собранный на базе трактора с одноимённым названием, является базовой моделью линейки. Благодаря своей универсальности, дополнительному, многопрофильному навесному оборудованию, большой подвижности и полному приводу, он подходит для выполнения разнообразных задач;
• Экскаватор погрузчик Caterpillar 428E отличается наличием в гидросистеме гидрораспределителей, распределяющих потоки гидравлической жидкости. Это позволило ввести дополнительные регулировки и добиться работы соизмеримо с прикладываемой нагрузкой. Изменения формы рычагов способствовало уменьшению усилия, прикладываемого к ним машинистом в процессе работы. Доработка конструкции позволила повысить на 10% усилие начального момента при отрыве ковша;
• Экскаватор погрузчик Катерпиллер 428F разработан для эксплуатации в условиях повышенной сложности, при работе в которых конструктивные элементы машины подвергаются дополнительным нагрузкам. Наличие на Caterpillar 428F бортовой следящей системы Accu Grade позволяет контролировать глубину и угол наклона прорываемой траншеи;
• Модель Caterpillar 432E, выделяется тем, что в базовый комплект оборудования введена система слежения за одновременным поворотом всех колёс на определённый угол. В трансмиссии реализована возможность отдельной, независимой работы передних и задних колёс. Уменьшен радиус разворота, что повысило манёвренность и позволило работать на небольших площадках;
• Модель Катерпиллер 434Е отличает увеличенная длина колёсной базы и оптимально распределённый вес агрегатов, что помогает при проведении работ на не ровных и скользких площадках. В КПП использована возможность переключения передач в ручном или автоматическом режиме;
• Экскаватор погрузчик Caterpillar 434F подвергся модификации в системе выхлопа отработанных газов. При поставке в страны ЕС, которые ужесточили параметры токсичности в рамках борьбы за экологию, на Caterpillar 434F начали устанавливаться двигатели с турбонаддувом CAT C4.4, обеспечивающие наименьший выброс в воздух углекислого газа;
• Изменения в Caterpillar 442D начались с замены двигателя. Он стал не таким мощным, но более экологичным и получил новый индекс «Т». Подверглась переработке внутренняя часть кабины: изменился дизайн, увеличилась толщина шумоизоляционного материала, расположение рычагов управления было немного перенесено вперёд. Обкатываемая на ранних выпусках машин экспериментальная система управления гидравлическим оборудованием экскаватора была включена в базовую комплектацию;
• В Катерпиллер экскаватор погрузчик 444Е введены новые конструктивные элементы, входящие в состав стрелы и рукояти. Улучшения коснулись выдвигаемой рукояти, которая получила внешнюю выдвижную секцию. Теперь внешние пластины, подверженные износу, защищены от попадания инородных загрязняющих факторов, что способствует увеличению их долговечности. Увеличена высота центра осей шарнира — это дало возможность, выполняя погрузочные работы, поднимать ковш ещё выше. Полный угол поворота ковша составляет 210 градусов. Внесённые в конструкцию изменения, позволили увеличить грузоподъемность на 15%.

Комплектность и дополнительное оборудование

В базовую комплектацию оборудования экскаваторных машин входят:

• Многоцелевой гидравлический погрузочный ковш;
• Ковш с обратной лопатой;
• Телескопическая стрела, имеющая удлиняемую рукоять.

Выпускается дополнительное оборудование

• Буры шнековые — бурение скважин;
• Виброплита — уплотнение грунта и устройство откосов;
• Планировщик — укладка бетонных и асфальтовых покрытий;
• Гидромолот — дробление твёрдых материалов;
• Разнообразные устройства, с помощью которых можно быстро менять навесное оборудование.

Сводная таблица технических характеристик и размеров

Типичные представители серии экскаваторов погрузчиков Катапиллер – это модели: 428, 428E, 428F, 432E, 434E, 434F, 442D, 444E, представленные в таблице.

Имеющий полный привод, Caterpillar погрузчик экскаватор, среди машин своего класса выделяет повышенный комфорт. Продуманная система вентиляции кабины, с установленным кондиционером, позволяет работать при высокой температуре окружающего воздуха. Круговая обзорность в кабине, плотно подогнанная пылевая и шумовая изоляция, качественные материалы внутренней отделки и продуманное расположение приборов контроля и управления – всё это даёт возможность оператору работать с полной отдачей.

stroy-plys.ru

Особенности экскаваторов-погрузчиков Катерпиллер (Caterpillar)

Главными преимуществами экскаваторов-погрузчиков катерпиллер считается их высокая производительность и надежность всей конструкции.

Изготовители делают упор на создание техники, которая будет иметь оптимальную функциональность и долгий срок эксплуатации.

К положительным сторонам экскаваторов Caterpillar можно отнести:

• Прост в эксплуатации и ремонте. Большой капот позволяет без труда добраться к любой детали двигателя и подвесного оборудования, а уникальная технология крепления всех быстроизнашиваемых частей способствует быстрой и легкой их замене;
• Высокая проходимость экскаватора-погрузчика Caterpillar обеспечена возможностью полного блокирования дифференциала заднего моста;
• Маневренность техники достаточно высокая. Это обеспечивается большими углами поворота колесной базы и технология движения «колея в колею»;
• Наличие уникального метода передвижения под названием «крабовый ход». Такой способ основан на передвижении машины боком, что сильно выручает при работе в стесненных условиях;
• Мощность гидравлики усиливает рывки ковша, ускоряя процесс рытья;
• Изогнутая стрела экскаватора позволяет сделать погрузку грунта более быстрой и увеличить геометрию копания.

Также можно выделить высокую комфортабельность и удобство кабины для водителя.

Экскаватор погрузчик Caterpillar

Один из крупнейших мировых производителей спецтехники корпорация Caterpillar Inc. представляет своим потребителям целый спектр землеройно-транспортной техники, строительного оборудования и пр., и, в том числе, славится своими экскаваторами-погрузчиками. Это универсальные машины, которые используются при проведении различных строительных, сельскохозяйственных работ, при прокладке городских коммуникаций и обустройстве территории.

С их помощью возможно выполнение большого объема работ за сравнительно короткое время. К тому же за счет совмещения экскаваторного ковша и фронтального погрузчика эту технику относят к разряду многофункциональной. Цены на новые экскаваторы-погрузчики Caterpillar варьируются от 100 000 до 127 000$, а б/у модели можно приобрести, начиная от 45 000 — 50 000$.

Эксплуатация экскаваторов погрузчиков Caterpillar

Область эксплуатации экскаваторов-погрузчиков Caterpillar достаточно широкая: их применяют при рытье траншей и колованов, при планировке территории, при отсыпке валов и земляных насыпей. Машина может работать в бульдозерном режиме, а также транспортировать груз на небольшие расстояния в ковше или на вилах. В нашей стране технику Caterpillar используют еще с начала прошлого века, и она, по праву удерживает лидирующие позиции на рынке спецтехники. К наиболее популярным моделям машин можно отнести экскаватор-погрузчик 428 F, 432 F, 434 F, 432 E, 444 E и пр. Если говорить о технических характеристиках, то они отличаются глубиной копания (5,7-6,3 м), своей массой (8,7-10,3 тонн) и величиной колес.

Объем рабочих ковшей у этих машин примерно одинаковый, переднего – около 1 куб.м, а заднего – 0,24 куб.м.Ось шарнира ковша максимально поднимается на 3,4 м, а рабочее оборудование приводится в движение за счет рычажного или джойстикового управления. В стандартную комплектацию входят силовая передача с полным приводом, две аккумуляторные батареи 2х80 Ач, кондиционер и система отопления кабины, сиденье на пневоподвеске и др. Что касается модели 444 E, она отличается более тяжелой массой (10,3 тонны), а максимальная глубина копания составляет 5,7 м. Зато вместимость ковшей у неё немного больше, чем у предыдущих, объем погрузочного ковша составляет 1,3 куб.м, ателескопической рукояти 0,32 куб.м

Экскаватор погрузчик катерпиллер 428f — Спецтехника

Основной сферой применения экскаватора-погрузчика Caterpillar 428F является горная отрасль, также специальная машина используется в сельском хозяйстве, строительстве и промышленности.

Она представляет собой погрузочно-разгрузочную технику, способную работать в условиях ограниченного пространства и при больших объемах работ. Высокая производительность обеспечивается при прокладке инженерных сетей – рытье траншей и канав.

Кроме того, техника легко справляется с погрузкой, выгрузкой и транспортировкой сыпучих материалов.

Экскаватор-погрузчик Caterpillar 428F

Чаще всего погрузчик используется для:

• быстрого выполнения погрузочно-разгрузочных работ;
• устройства выемок и насыпей;
• планировки и благоустройства территорий;
• погрузки и транспортировки грузов с помощью вил и ковша;
• рытья траншей в условиях нехватки времени;
• перемещения большого количества грунта.

CAT 428F Реактивное погрузчика погрузчики Руководство по эксплуатации – PDF скачать – HeyDownloads

CAT 428F Undhoe Doader Parts Руководство по эксплуатации – PDF скачать

изображений Предварительный просмотр руководства:

CAT 428F Реактивное погрузчик Руководство по эксплуатации – PDF скачать

CAT 428F Руководство по эксплуатации загрузчика погрузчики – PDF скачать

CAT 428F экскаваторные погрузчики Руководство по эксплуатации – PDF скачать

LBH2-UP (машина)
C4Z1-UP (Двигатель)
CRS1-Up (Двигатель)
Работает на C4. 4 Двигатель

ОБЩАЯ ИНФОРМАЦИЯ
1. ИДЕНТИФИКАЦИЯ МАШИНЫ:

Машины Caterpillar идентифицируются по идентификационным номерам продукции (PIN). Некоторые компоненты, входящие в состав машины, могут быть идентифицированы по серийным номерам (S/N). Типичные компоненты, которые будут сериализованы, включают двигатели, трансмиссии, бульдозеры и рыхлители.

• Машина и двигатель дополнительно идентифицируются по номерам компоновки и, в некоторых случаях, номерам модификации.Эти номера указаны на паспортной табличке (табличках) изделия и на основной табличке в кабине оператора. Все эти номера нужны дилерам Caterpillar для определения точной идентификации деталей.
• Начиная с первого квартала 2001 года идентификационный номер продукта Caterpillar (PIN) изменится с 8 до 17 символов. Стремясь обеспечить унифицированную идентификацию оборудования, Caterpillar и другие производители строительной техники переходят к последней версии стандарта идентификационной нумерации продукции.

2. ЗАКАЗ ЗАПЧАСТЕЙ :

• Качественные запасные части Caterpillar можно приобрести у дилеров Caterpillar по всему миру. Их запасы запчастей всегда актуальны и включают в себя все детали, обычно необходимые для защиты ваших инвестиций в машины Caterpillar.
• Дилеры могут предлагать ремонтные комплекты или восстановленные детали для выбора наиболее эффективного варианта ремонта в конкретной ситуации. При заказе деталей в вашем заказе должны быть указаны количество, номер детали, название детали и серийный номер/идентификационный номер продукта машины, для которой необходимы детали.

3. СТРУКТУРА РУКОВОДСТВА ПО ЗАПЧАСТЯМ :

Информация о продукте в данном руководстве представлена ​​в виде «информационных элементов», представляющих все компоненты конкретной модели. Расположение двигателя и группа сидений являются примерами информационных элементов. Информационные элементы организованы в алфавитном порядке по названию детали и, во вторую очередь, по номеру детали в каждом основном разделе руководства.

Оглавление:

CAT 428F Рисунки-погрузчики Руководство по эксплуатации – PDF Скачать

Общая информация A4
Ремонт Альтернативы A7
Дополнительные Добавки охлаждающей жидкости A8
Услуги обслуживания A9
Индекс A12
Устройство 1
Экспорт AR-DESTEDABLABLABLE Picture 1
Rackhoe AR-Standard Stick 2
Chassis AR 2
Common AR 2
Преобразование AR-Сертификация 3
Привод AR-Resthoe Loader 3
Погрузчик AR 3
Опция AR-Backhoe 4
Расположение двигателя 5
AR 5
Engine AR-Creepled 6
Engine AR-Pargine 9
Basic Engine Engine 13
CAMSHAFL GP 13
Крышка GP-клапана Механизм 15
Crankshaл GP 19
Цилиндр Block GP 22
Головка цилиндра GP 25
Drive GP-вентилятор 29
Маховик GP 31
КОРПУС GP-МАХОВИКА 33
КОРПУС GP-ПЕРЕДНЯЯ ЧАСТЬ 35
ПОДЪЕМ GP-ДВИГАТЕЛЯ 39
КРЕПЛЕНИЕ GP-ДВИГАТЕЛЯ 41
КРЕПЛЕНИЕ GP-ДВИГАТЕЛЯ И XMSN 45
ПОДДОН GP-OIL 47 9002 8 поршень и стержень GP 51
Plug GP-цилиндр головной 55
Plug GP-Engine 56
Playe GP-Crankshaft 61
Rocker ARM GP 63
Клапанный механизм GP 65
Система смазки 67
Draither GP 67
Наполнитель GP-моторное масло 69
ДАТЧИК УРОВНЯ МАСЛА GP И НАПОЛНИТЕЛЬ 70
ДАТЧИК УРОВНЯ МАСЛА GP (МАСТЕР) 71
НАСОС GP-МОТОРНОЕ МАСЛО 72
СИСТЕМА ОХЛАЖДЕНИЯ 74 ENG OIL 79
ОХЛАЖДЕНИЕ GP-ДОПОЛНИТЕЛЬНОЕ 80
ВЕНТИЛЯТОР GP-ВСАСЫВАНИЕ 83
ЛИНИИ GP-ОХЛАДИТЕЛЬ СИЛОВОЙ ПЕРЕДАЧИ 90
НАСОС GP-ВОДА 94
РАДИАТОР И ОХЛАДИТЕЛЬ ГИДРАВЛИЧЕСКОГО МАСЛА GP 98
БАК И ВЫПУСК 8 GP-COOLANT 1 Система 103
Очиститель воздуха GP 103
Cover GP-впускной коллектор 108
Удлинитель GP-выхлоп 111
Линии GP-Air 112
Гуфлеры GP 113
Турбонагрейный ГРУ 114
Топливная система 120
Control GP-губернатор 120
Фильтр GP-вода SEP & FUEL 122
LINES GP-FUEL 123
LINES GP-FUEL FILTER 129
Монтаж GP-губернатор
контроль 130
насос GP-топливо впрыска 131
насос GP-топливо PRM & Prim Filter 146
Tank GP-топливо 147
электрическая и исходная система 150
генератор GP-зарядки 150
батарея и проводка GP 152
аккумулятор 156
Электроника AR-Machine 158
Electronics GpCommunication
158
Electronics GP-Machine 159
GP-Machine 159
HOROWPLUG GP 160
Утеплитель GP-Rook Water 162
Лампа GP-Flume 164
Лампа GP-Head & Signal 166
Лампа GP-сток 170
лампа GP-предупреждение Beacon 171
освещение GP-наводнение 172
освещение GP-Roading 173
Lighting GP-Roading 173
Lighting GP-предупреждение Beacon 178
RELAY GP 179
Начальный двигатель GP-Electric 183
коммутатор GP-Allowweel привод 187
переключатель GP-дифференциал 189
коммутатор GP-Disconnect 190
коммутатор GP-давление 192
проводки GP-кондиционер 192
проводки GP-кондиционер 194
проводки GP-вспомогательный 197
проводка GP-CAB 199
проводки GP-связи 201
SEBP5989 Содержание A1
СОДЕРЖАНИЕ
Имя названия Название страницы Page
Проводка GP-Console 203
проводка GP-Engine 205
проводка GP-нагреватель 205
проводка GP-нагреватель 208
проводки GP-kickout & Projecter 210
проводка GP-нагрузка 214
проводка GP-платформа 216
проводка GP -Реара 230
Проводка GP-Roy Control 234
проводка GP-трансмиссия
Control 238
проводка GP-WIPER 242
Power Train 244
Axle GP-привод и рулевое управление 244
ось GP-сзади 246
корпус AS-трансмиссии 249
дифференциал & Bevel Gear GP 252
дифференциал GP 256
Drive GP-GP 256
Drive GP-гибкая муфта 258
The Filler GP-Power Train Mountain 260
Flange GP-колесо 264
Корпус и фланцевый ось GP 264
Жилье GP-ось 267
линии GP-Power Масло 269
Блокировка GP-Diflial 270
Монтаж ГП-мост 272
Монтаж GP-трансмиссия 272
Планетарный GP-Final Drive 270028 Plantary GP-Final Drive 275
Power Train AR 277
Вал GP-Counter 279
вал GP-Drive 283
вал GP-IDLER 283
ВАЛ GP-ВХОД 288
ВАЛ G P-Expute 294
вал GP-Main 299
STOP GP-рулевое управление 301
крутящий момент преобразователь AR 302
трансмиссия AR-Direct Drive 304
трансмиссия AR-Power Shift 306
трансмиссия GP-Direct Drive 309
трансмиссия GP-Power Shift 320
Клапан и MTG GP-соленоид 327
клапан GP-рельеф 328
клапан GP-соленоид 329
клапан GP-Solenoid 329
клапан GP-Tire 334
колесо и шина AR 335
колесо и шины GP 339
тормозная система 360
управления GP-парковкой тормозной тормоза 360
GP-сервис тормоз 362
цилиндр GP-тормозные 366
рычаг GP-ручной работы 370
рулевая система 371
линии GP-рулевое управление 371
насос GP-дозирующая 373
рулевой столбец GP 374
рама и тело 375
коробка GP-хранилище 375
противовес GP 377
Fender GP-FREE 381
FENDER GP-FREE 381
PREND GP-ROOK 382
кадр AR-Loader 385
кадр GP-погрузчик 386
рамка GP-погрузчик 390
кадр GP-Swing 392
GRILL GP-RADIATOR 394
ЗАЩИТА GP-МУСОР 396
ЗАЩИТА G P-Drive Вал 397
GUD GP-топливный бак 398
GP-подсветка 399
Hood & Guard GP 400
капюшон GP-Engine 402
Liner GP-Sud 403
Reflicle GP 404
гидравлическая система 405
аккумулятор GP-гидравлический 405
Аккумулятор GP-Roy Control 407
Control AR-Ride 409
цилиндр GP-Ridehoe Bucket 410
цилиндр GP-BOOM 412
цилиндр GP-гидравлический 413
цилиндр GP-подъемник 417
цилиндр GP-подъемник 417
цилиндр GP-многофункциональный
Bukt 419
цилиндр GP -Стабилизатор 420
Цилиндр GP-Stick 421
цилиндр GP-TILT 424
Drive GP-TILT 424
Drive GP-TILT 424
Drive GP-TILT 424
Фильтр GP-насос 425
Фильтр GP-масла 427
Установка GP-гидравлический 428
Гидравлический AR 429
линии GP-вспомогательный гидравлический 430
линии GP- Undhoe 440
Линии GP-Eashhoe Вспомогательный 442
линии GP-BOOM 442
линии GP-BOOM 446
линии GP-BOBET 447
линии GP-ведра 447
линии GP-ведра 449
линии GP-подъемник & Tilt 451
линии GP-подъемный цилиндр 453
линии GP-нагрузка 457
LINES GP-МУЛЬТИФУНКЦИОНАЛЬНЫЙ БАК T 460
Линий GP-Pilot 464
Линии GP-насос 466
Линии GP-насос 468
Строки GP-return 468
А2 Оглавление SEBP5989
Содержание
Название Название Страница
Линии GP-Roy Control 470
Линии GP-SideShift 472
Линии GP-Stabilizer 474
Линии GP-Stick 476
Линий GP-Swing 477
Коллектор GP-Roy Control 477
Монтаж GP-цилиндр 480
Монтаж GP-цилиндров 480
Монтаж ГП-линии 481
Насос и MTG GP-Hydraulic 482
Pump-Piston 483
Вал GP-насос Drive 484
Tank & MTG GP-гидравлический 485
клапан & MTG GP-Bank 486
клапан AR-Bank 3 488
клапан GP-Bank 3 490
реализация 491
ARM GP-Lift 491
Boom GP 494
Brace GP-подъемный цилиндр 496
Linkage AR-Bucket 497
Linkage GP-экскаваторное ведро 498
Linkage GP-Bucket 502
Блокировка GP-стабилизатор 503
Блокировка GP-транспорта 504
Pad GP-стабилизатор 509
Стабилизатор GP-Resthoe 510
РУКОЯТЬ GP 511
РУКОЯТЬ GP-УДЛИНИТЕЛЬНАЯ 513
РАБОЧИЕ ИНСТРУМЕНТЫ 517
КОВШ AR- Многофункциональный 517
Ведро, как общее назначение 525
Ведро AS-HOE 526
Ведро GP-HOE 526
GP GP-HOE 539
Ведро GP-HOE 540
Ведро GP-HOE 540
Bucket GP-многофункциональный 555
Bulldozer AS 558
CLAMAS-Многофункциональное ведро 564

Fork GP 566
GP-GP 566
GP-GP-Bucket 569
Монтаж GP-Bucket 571
ГРУДОВОЙ GP-WARK 575
GP-UNI 577
Операторская станция 578
Кондиционер и монтаж GP 578
CAB AR 581
CAB GP 583
-Open ROPS 586
Kanopy GP-Open ROPS 587
компрессор GP-хладагент 589
Condenser & MTG GPREFRENGERANT
591
Console GP-оператор 592
Control GP-гидравлическая рука 598
Control GP-гидравлическая педаль 606
контроль GP-стабилизатор 609
Control GP-рулевое управление 611
Control GP-трансмиссия 612
Крышка GP-стеклоочиститель Мотор 614
Дверь ГП-кабин 615
воздуховод GP-CAUB 619
пола MAT GP 620
обогреватель и кондиционер AR 621
обогреватель и кондиционер GP 622 9 0028 Обогреватель AR-CAB 624
Утеплитель GP-CAB 625
Установка GP-Radio 629
Кит-сиденье-сиденье 630
Подвеска для сиденья 630
Кит-сиденье 531
Защелка GP-CAB Дверь и окна 633
Lever GP-губернатор 635
Liner GP-CAB 636
линии GP-нагреватель 638
линии GP-нагреватель и воздух COND 640
зеркало GP-сзади 643
мотор GP-windowwiper 646
монтаж GP-кабин 648
Pan GP-сиденье 649
педаль GP-губернатор 650
CAB 651
место GP 652
место GP-Supension 655
Supension GP-сиденье 659
Swivel GP-сиденье 665
Trim GP-CAB 665
Visor GP-CAB 665
WindowGP-CAB 668
Windowgp-Door 670
Wiper & Shower GP -Window 672
Wiper GP-окно 676
Сервисное оборудование и поставки 677
фильма GP 677
фильма GP-International 678
Link GP-Shipping 679
Lock GP-VANDALISM 680
Plate GP-Identification 681
Защита ГП-вандализм 682
ТРАНСПОРТНАЯ МАШИНА GP 683
НОМЕР ДЕТАЛИ ИНДЕКС B1

ВИДЕО ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ:

• Руководство может стать вашим в течение следующих 2 минут, так как после оплаты вы НЕМЕДЛЕННО будете перенаправлены на страницу загрузки.
• Это то же самое руководство, которое дилеры используют для диагностики вашего автомобиля на предмет его неисправностей.
• требуют какого-либо другого руководства по обслуживанию или есть какие-либо запросы: пожалуйста, напишите нам по адресу [email protected]

Общие запросы

.

Пятница часть Топливный Cap 284-9039 2849039 Для гусеничного погрузчика 414E 416E 422F 420e 420F 422E 422F 428E 428F 430E 430F 432E 432F 434E 434F 442E 444E 444F 450E 450F 914G 938H 950H 962H: Automotive

---

• Убедитесь, что он подходит, введя номер модели. номер
• Часть: 284-9039 2849039
• 284-9039 2849039 топливного бака
• Для Caterpillar погрузчик 414E 416E 416F 420E 420F 422E 422F 428E 428F 430E 430F 432E 432F 434E 434F 442E 444E 444F 450E 450F 914G 938H 950H 962H
• Для Caterpillar INTEGRATED TOOLCARRIER IT14G IT14G2 IT38H IT62H

› Подробнее о продукте

Примечание. Изделия с электрическими вилками предназначены для использования в США.Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

Стекло салона | Запчасти Caterpillar® для вторичного рынка

Деталь №	Приложение	Тип
8Y7264	416К, 420Д, 428К, 438К, 442Д	НИЖНЯЯ ПАНЕЛЬ, ЛЕВАЯ
1228999	416С, 426С, 428С, 436С	ДВЕРЬ, ЛЕВАЯ
8Y7252	416С, 426С, 428С, 436С, 438С	ПЕРЕДНЯЯ
8Y7253	416С, 426С, 428С, 436С, 438С	ПЕРЕДНЯЯ НИЖНЯЯ, RH
8Y7254	416С, 426С, 428С, 436С, 438С	ПЕРЕДНЯЯ НИЖНЯЯ, ЛЕВАЯ
8Y7290	416С, 428С, 438С	ДВЕРЬ, ПРАВАЯ
8Y7263	416К/Д, 420Д, 426К, 428К/Д, 430Д, 432Д, 436К, 438К/Д, 442Д, 446Д	ДВЕРЬ НИЖНЯЯ, ПРАВАЯ
1641065	416Д, 420Д, 420Д, 428Д, 442Д	ЗАДНЯЯ ДВЕРЬ, ЛЕВАЯ
1641064	416Д, 420Д, 424Д, 428Д, 430Д, 432Д, 438Д, 442Д, 446Д	ЗАДНЯЯ, ПРАВАЯ
1641066	416Д, 420Д, 424Д, 428Д, 430Д, 432Д, 438Д, 442Д, 446Д	ДВЕРЬ ВЕРХНЯЯ, RH
1641068	416Д, 420Д, 424Д, 428Д, 430Д, 432Д, 438Д, 442Д, 446Д	ЗАДНИЙ УГОЛ, RH
1641069	416Д, 420Д, 424Д, 428Д, 430Д, 432Д, 438Д, 442Д, 446Д	ЗАДНИЙ УГОЛ, ЛЕВЫЙ
1641071	416Д, 420Д, 424Д, 428Д, 430Д, 432Д, 438Д, 442Д, 446Д	ПЕРЕДНЯЯ НИЖНЯЯ, RH
1641072	416Д, 420Д, 424Д, 428Д, 442Д	ПЕРЕДНЯЯ, ЛЕВАЯ
1641070	416Д, 420Д, 428Д, 430Д	ПЕРЕДНЯЯ
1641067	416Д, 420Д, 428Д, 442Д, 424Д	ДВЕРЬ ВЕРХНЯЯ, ЛЕВАЯ
2059607	416Е, 420Е, 422Е, 428Е, 430Е, 432Е, 434Е, 442Е, 444Е	ПЕРЕДНЯЯ
2059587	416Е, 422Е, 428Е, 430Е, 432Е, 432Ф, 434Е	ДВЕРЬ ВЕРХНЯЯ, ЛЕВАЯ
2059588	416Е, 422Е, 428Е, 430Е, 432Е, 432Ф, 434Е	НИЖНЯЯ ДВЕРЬ, ЛЕВАЯ
2059598	416Е, 422Е, 428Е, 430Е, 432Е, 432Ф, 434Е	ДВЕРЬ, ПРАВАЯ
2059605	416Е, 422Е, 428Е, 430Е, 432Е, 432Ф, 434Е	ПЕРЕДНЯЯ НИЖНЯЯ, ЛЕВАЯ
2059606	416Е, 422Е, 428Е, 430Е, 432Е, 432Ф, 434Е	ПЕРЕДНЯЯ НИЖНЯЯ, RH
2059612	416Е, 422Е, 428Е, 432Е, 442Е, 444Е	ЗАДНЯЯ, ПРАВАЯ
2059608	416Э, 422Э, 428Ф, 428Э, 432Ф, 434Э	ЗАДНЯЯ, ПРАВАЯ
2059609	416Э, 422Э, 428Ф, 428Э, 432Ф, 434Э	ЗАДНЯЯ, ЛЕВАЯ
2059622	416Э/Ф, 420Э/Ф, 430Э/Ф, 432Ф, 450Ф	НИЖНЯЯ, ЛЕВАЯ
2059638	422Е, 428Е, 432Е, 434Е, 442Е, 444Е	ЗАДНЯЯ НИЖНЯЯ
8Y7264	416К, 420Д, 428К, 438К, 442Д	НИЖНЯЯ ПАНЕЛЬ, ЛЕВАЯ
8Y7290	428С, 438С, 416С	ДВЕРЬ, ПРАВАЯ

Caterpillar 432F, 434E, 416F, 428E, 420F, 434F, 422E, 428F, 416E, 422F, 444F, 430F, 442E Запасные части и аксессуары для экскаваторов-погрузчиков/CAT C4.

4 Детали двигателя деталей двигателя от китайских поставщиков

Описание продукта

WECHAT / WhatsApp: +8613617672571917672571
Skype: +86136176725719617672571

E-mail: [email protected]

Caterpillar 432F, 434E, 422E, 428E, 420F, 434F, 422E, 428F, 416E, 422F, 444F , 430F, 442E Запчасти и аксессуары для экскаваторов-погрузчиков / Капитальный ремонт двигателя CAT C4.4, запасные части

Электромеханическое оборудование Yufei является профессиональным поставщиком аксессуаров и запасных частей для строительной техники, а также запасных частей для генераторных установок.Наши запчасти для колесных погрузчиков Caterpillar включают навесное оборудование, оси, стрелы и рукояти, тормоза, кабины, двигатели, гидравлические цилиндры, гидравлические насосы, трансмиссии, колеса, другое, бортовые передачи и многое другое, и мы можем поставить запасные части для экскаватора-погрузчика Caterpillar 430F. /CAT C4.4 перечислены ниже:
Головка масляного фильтра Caterpillar 430F/CAT C4.4
Воздушный фильтр Caterpillar 430F/CAT C4.4
Топливный фильтр Caterpillar 430F/CAT C4.4
Цилиндр Caterpillar 430F/CAT C4.4 Головка
Caterpillar 430F/CAT C4.4 Гильза цилиндра
Caterpillar 430F/CAT C4.4 Прокладка головки цилиндра
Caterpillar 430F/CAT C4.4 Крышка головки цилиндра
Caterpillar 430F/CAT C4.4 Блок цилиндров
Caterpillar 430F/CAT C4.4 Комплект поршня
Caterpillar/AT 433 C4.4 Комплект поршневых колец
Caterpillar 430F/CAT C4.4 Выпускной клапан
Caterpillar 430F/CAT C4.4 Впускной клапан
Caterpillar 430F/CAT C4.4 Направляющая клапана
Caterpillar 430F/CAT C4.4 Вставка седла клапана
Caterpillar 430F /CAT C4.4 ТНВД
Caterpillar 430F/CAT C4.4 Впускной коллектор
Caterpillar 430F/CAT C4.4 Выпускной коллектор
Caterpillar 430F/CAT C4.4 Прокладка коллектора
Caterpillar 430F/CAT C4.4 Топливный насос
Caterpillar 430F/CAT C4. 4 Насос высокого давления
Caterpillar CAT 440F/CAT 440F .4 Электрический подъемный насос
Caterpillar 430F/CAT C4.4 Топливная форсунка
Caterpillar 430F/CAT C4.4 Форсунка
Caterpillar 430F/CAT C4.4 Водяной насос
Caterpillar 430F/CAT C4.4 Масляный насос двигателя
Caterpillar 430F/ CAT C4.4 Стартер
Caterpillar 430F/CAT C4.4 Генератор
Caterpillar 430F/CAT C4.4 Турбокомпрессор
Caterpillar 430F/CAT C4.4 Прокладка турбонагнетателя
Caterpillar 430F/CAT C4.4 Воздушный шланг
Caterpillar 430F/CAT C4.4 Главный подшипник
Caterpillar 430F/CAT C4.4 Соединительный Подшипник шатуна/шатунный подшипник
Caterpillar 430F/CAT C4.4 Коленчатый вал
Caterpillar 430F/CAT C4.4 Шестерня коленчатого вала
Caterpillar 430F/CAT C4.4 Упорная шайба
Caterpillar 430F/CAT C4.4 Распредвал
/AT FC4 .4 Втулка распределительного вала
Caterpillar 430F/CAT C4.4 Шестерня распредвала
Caterpillar 430F/CAT C4.4 Верхний комплект прокладок
Caterpillar 430F/CAT C4. 4 Нижний комплект прокладок
Caterpillar 430F/CAT C4.4 Шатун
Caterpillar 430F/CAT C4.4 Малая концевая втулка
Caterpillar 430F/CAT C4.4 Ремонтный комплект
Caterpillar 430F/CAT C4.4 Уплотнительное кольцо
Caterpillar 430F/CAT C4.4 Уплотнительное кольцо
Caterpillar 430F/CAT C4.4 Радиатор
Caterpillar 430F/CAT C4.4 Шланг радиатора
Caterpillar 430F/CAT C4.4 Всасывающий вентилятор
Caterpillar 430F/CAT C4.4 Масляный радиатор двигателя
Caterpillar 430F/CAT C4.4 Датчик давления масла
Caterpillar 430F/CAT C4.4 Датчик давления воздуха
Caterpillar 430F/CAT C4.4 Датчик температуры
Caterpillar 430F/CAT C4.4 Датчик частоты вращения коленчатого вала
Caterpillar 430F/CAT C4.4 Реле температуры воды
Caterpillar 430F /CAT C4.4 Ремень/шкив генератора
Caterpillar 430F/CAT C4.4 Шкив
Caterpillar 430F/CAT C4.4 Ремень вентилятора
Caterpillar 430F/CAT C4.4 Промежуточная шестерня
Caterpillar 430F/CAT C4.4 Крышка коромысла
Caterpillar 430F/CAT C4. 4 Рычаг коромысел
Caterpillar 430F/CAT C4.4 Вал коромысел
Caterpillar 430F/CAT C4.4 Крышка коромысел
Caterpillar 430F/CAT C4.4 Прокладка крышки коромысел
Caterpillar 430F/CAT C4.4 Толкатель
Caterpillar 430F/CAT C4.4 .4 Толкатель
Caterpillar 430F/CAT C4.4 Форсунка охлаждения поршня/охлаждающая форсунка
Caterpillar 430F/CAT C4.4 Корпус маховика
Caterpillar 430F/CAT C4.4 Маховик в сборе
Caterpillar 430F/CAT C4.4 Стартовое кольцо
430F Caterpillar /CAT C4.4 ECM (модуль управления двигателем)
Caterpillar 430F/CAT C4.4 Трубка утечки топлива
Caterpillar 430F/CAT C4.4 Топливопровод
Caterpillar 430F/CAT C4.4 Топливная рампа
Caterpillar 430F/CAT C4.4 Подкачивающий насос
Caterpillar 430F/CAT C4.4 Передний сальник
Caterpillar 430F /CAT C4.4 Заднее масляное уплотнение
Caterpillar 430F/CAT C4.4 Соленоид
Caterpillar 430F/CAT C4.4 Термостат
Caterpillar 430F/CAT C4.4 Регулятор
Caterpillar 430F/CAT C4. 4 Сапун
Caterpillar 430F/CAT C4.4 Корпус ГРМ
Caterpillar 430F/CAT C4.4 Прокладка-Корпус ГРМ
Caterpillar 430F/CAT C4.4 Прокладка крышки ГРМ
Caterpillar 430F/CAT C4.4 Крышка ГРМ
Caterpillar 430F/CAT C4.4 Масляный поддон
Caterpillar 430F/CAT C4.4 Прокладка масляного поддона
Caterpillar 430F/CAT C4.4 Жгут проводов
Caterpillar 430F/CAT C4.4 Свеча накаливания
Caterpillar 430F/CAT C4.4 Свеча зажигания
Caterpillar 430F/CAT C4.4 Реле
Caterpillar 430F/CAT C4.4 Втулка
Caterpillar 430F/CAT C4.4 Запчасти
Caterpillar 430F/CAT C4.4 Детали для ремонта
Caterpillar 430F/CAT C4.4 Детали для капитального ремонта
Caterpillar 430F/CAT C4.4 Конечная передача GP
Caterpillar 430F/CAT C4.4 Поворотный привод GP
Caterpillar 430F/CAT C4.4 Застежка GP-Swing&Final GP
Caterpillar 430F/CAT C4.4 Звездочка-гусеница
Caterpillar 430F/CAT C4.4 Зубчатое кольцо
Caterpillar 430F/CAT C4.4 Бак охлаждающей жидкости
Caterpillar 430F/CAT C4. 4 Топливный бак
Caterpillar 430F/CAT C4.4 Двигатель регулятора
Caterpillar 430F/CAT C4.4 Глушитель As
Caterpillar 430F/CAT C4.4 Боковой резак
Caterpillar 430F/CAT C4.4 Проникновение наконечника
Caterpillar 430F/CAT C4.4 Регулятор ковша GP
Caterpillar 430F/CAT C4.4 Адаптер наконечника
Caterpillar 430F/CAT C4.4 Край Как
Caterpillar 430F/CAT C4.4 Ковш для тяжелых условий эксплуатации
Caterpillar 430F/CAT C4.4 Стрела и подшипник Как
Caterpillar/CAT 430F C4.4 Уплотнительная кромка, тип
Caterpillar 430F/CAT C4.4 Рукоятка и подшипник Как
Caterpillar 430F/CAT C4.4 Звено и подшипник Как
Caterpillar 430F/CAT C4.4 Звукопоглощающий лист Как
Caterpillar 430F/CAT C4.4 Редукционный клапан GP
Caterpillar 430F/CAT C4.4 Гидравлический насос
Caterpillar 430F/CAT C4.4 Гидроаккумулятор
Caterpillar 430F/CAT C4.4 Клапан управления нагрузкой
Caterpillar 430F/CAT C4.4 Управление связью GP
Caterpillar 430F/CAT C4. 4 Гусеничная цепь в сборе
Caterpillar 430F /CAT C4.4 Регулятор гусеницы и откат GP
Caterpillar 430F/CAT C4.4 Передний направляющий ролик GP
Caterpillar 430F/CAT C4.4 Опорный каток GP
Caterpillar 430F/CAT C4.4 Опорный каток GP
Caterpillar 430F/CAT C4.4 Рама ходовой части AS
Caterpillar 430F/CAT C4.4 Башмак гусеницы
Caterpillar 430F/CAT C4.4 Зубья ковша
Caterpillar 430F/CAT C4.4 Палец ковша
Caterpillar 430F/CAT C4.4 Втулка ковша
Caterpillar 430F/CAT C4.4 Болт и гайка гусеницы
Caterpillar 430F/CAT C4. 4 Втулка гусеницы и палец гусеницы
Caterpillar 430F/CAT C4.4 Втулка пальца ковша

Наша компания специализируется на продаже и обслуживании запасных частей для строительной техники, запасных частей для тяжелой землеройной техники, запасных частей для сельскохозяйственной и промышленной техники, запасных частей для производства электроэнергии запасные части, запасные части для генераторных установок, запасные части для дизель-генераторных установок, запасные части для газовых генераторов, запасные части для дизельных двигателей, запасные части для газовых двигателей, запчасти для морских дизельных двигателей. Такие как запчасти для строительной техники Caterpillar, запчасти для бульдозеров CAT, запчасти для экскаваторов CAT, запчасти для гусеничных погрузчиков Caterpillar, запчасти для колесных погрузчиков CAT, запчасти для мини-погрузчиков Caterpillar, запчасти для внедорожных грузовиков Caterpillar, запчасти для тяжелых грузовиков CAT, запасные части для экскаваторов CAT. запчасти, запчасти для дизельных и газовых генераторов Caterpillar, запчасти для морских генераторных установок Caterpillar; запчасти для дизельных двигателей Perkins, силовые части для газовых двигателей Perkins; запчасти для генераторных установок FG Wilson, запасные части для генераторных установок OLYMPIAN, запчасти для двигателей VOLVO; запасные части МТУ (Бенц); запасные части Камминз; запасные части DEUTZ; запасные части Янмар; Запчасти МИЦУБИСИ и др.

Caterpillar газовый двигатель: G3304, G3612, G3408C, G3606, G399, G3616, G3608, G3606B, G353D, G333C, G3408, G3408B, G342C, G379, G379A, G398, G343, G3304B, G3512B, G3306B
Caterpillar внедорожный грузовик: 528B, 530B, 725740B, 760C, 768B, 768C, 769769B, 769C, 769D, 770771C, 771D, 772772B, 773773B, 773D, ​​773E, 773F, 775B, 775D, 775E, 775F, 776B ,776C,776D,777B,777C,777D,777F,784B,784C,785,785B,785C,785D,789,789B,789C,793B,793C,793D,793F,795F AC,797,797B,797F,970F,972F,9802H,9802H , 980G, 980G II, 988B, 988H, 990 II, 992C, 992G, 992K, 994,994D, AD30, D300E, D400D и т. Д.
Гусеничные погрузчики Caterpillar: 4P, 54H, 931,931B, 931C, 933,933C, 935B, 935C, 939,939C, 941,941B, 943,951,951B, 951C, 953,953B, 953C, 955,955H, 955C, 955C, 959, 63L, 963 ,963K,973,973 LGP,973C,977,977D,977H,977K,977L,D4HTSK II и т.д.

CAT 428F экскаваторный погрузчик – [PDF Document]

8/10/2019 CAT 428F Resthoe Loader

1/24

1/24

428FBackhoe Loader

CAT3054C DIT дизельный двигатель * Стандартный дополнительный вес

валовой мощности (ISO 14396) @ 2200 об/мин 68.5 кВт (91 л.с.) 74,5 кВт (101 л.с.) Эксплуатационная масса 8436-10 269 кг

Полезная мощность (ISO 9249) при 2200 об/мин 65 кВт (87 л.с.) 71 кВт (95 л.с.) Глубина копания обратной лопатой

Cat C4. 4 Глубина копания с турбонаддувом, максимальная SAE Двигатель с охлаждением** Стандарт Дополнительно Стандартная рукоять 4278 мм Полная мощность (ISO 14396) при 2200 об/мин 70 кВт (94 л.с.) 74,5 кВт (101 л.с.) Электронная рукоять втянута 4,26 м 4281 мм

Полезная мощность ( ISO 9249) при 2200 об/мин 66 кВт (88 л. с.) 71 кВт (95 л.с.) Выдвижная рукоять E-Stick 4,26 м 5274 мм

*Соответствует требованиям Stage II ЕС и соответствует Директиве ЕС по выбросам загрязняющих веществ 97/68/EC.

**EU Stage IIIA Директива ЕС по выбросам загрязняющих веществ 2004/26/EC.

8/10/2019 CAT 428F Resthoe Loader

2/24

2

2

Максимальная производительность

и обеспечена

Высокий уровень

эффективности

с легкостью

Операция икласс

производительность.

Содержимое

Особенности………………………………… ………………..4

Ведущая в отрасли станция оператора………………6

Погрузчик …………………………… …………………………………8Экскаватор………. …………………………………………. ….9

Гидравлика ………………………………… …………….10

Рабочие инструменты….. ……………… ………………………..11

Силовая передача ……………. ……………………………12

Удобство обслуживания…… …………………………………………14

Служба поддержки клиентов………………………………….. …………..15

Технические характеристики ……………………………. ………………..16

Стандартное оборудование……………………. …………….21

Дополнительное оборудование……………………. ……………22

10.08.2019 Экскаватор-погрузчик CAT 428F

3/24

Высокопроизводительный экскаватор-погрузчик, разработанный на основе более чем 25-летнего опыта производства экскаваторов-погрузчиков. промышленности, 428F разработан, чтобы превзойти ожидания клиентов.Больше производительности, универсальности и комфорта, чем когда-либо прежде, дает 428F преимущество, необходимое в суровых и конкурентных условиях. Вместе с вами, это до thechallenge. Обратитесь к своему дилеру Cat и опробуйте следующее поколение экскаваторов-погрузчиков Caterpillar.

Разработанный специально для вас, экскаватор-погрузчик Cat готов сразу приступить к работе.

Обратитесь к дилеру Cat и опробуйте новое поколение экскаваторов-погрузчиков Caterpillar.

10.08.2019 Экскаватор-погрузчик CAT 428F

4/24

Улучшенное удобство обслуживания

Модель 428F теперь имеет откидной блок охлаждения, легко открываемый капот двигателя, легко регулируемый стабилизатор

и E -Система износных накладок Stick.Это означает меньшее время простоя станка

и большее удобство для оператора.

Усиленное торможениеУсиленное торможение входит в стандартную комплектацию всех экскаваторов-погрузчиков 428F. При движении на двухколесном приводе

нажатие на тормоз включает полный привод. Отпускание тормозов

возвращает трансмиссию в режим полного привода. Эта эффективная система

хорошо работает на опасных, скользких или крутых поверхностях. Режимы торможения контролируются с помощью

легкодоступного переключателя полного привода, повышающего эффективность торможения

и снижающего износ шин.

Отличное распределение веса

Модель 428F имеет длинную колесную базу для обеспечения оптимального баланса и управляемости, особенно при движении по дорогам. Это достигается без потерь

в поворотном круге.

Трансмиссии

Выбор механической или автоматической коробки передач

предоставляет оператору наиболее удобный способ выбора правильной передачи для выполняемой задачи.

Блокируемый гидротрансформатор

Модель 428F теперь доступна с дополнительным блокируемым гидротрансформатором, который

сокращает время в пути, а также снижает

расход топлива.

Органы управления экскаватором

Модель 428F предлагается с управлением экскаватором на выбор: обратная лопата (SAE)

Экскаватор (ISO) или универсальные органы управления (схема X). Это гарантирует, что 428F

подойдет любому оператору.

4

10.08.2019 Экскаватор-погрузчик CAT 428F

24.05

Особенности Совершенно новые функции, разработанные специально для вас.

Большой неметаллический топливный бакБольшой неметаллический топливный бак на 160 л в сочетании с двигателем Cat и эффективной гидравлической системой

обеспечивает более длительные периоды между заправками и меньше неудобств.Меньшее количество конденсата и отсутствие внутренней ржавчины увеличивают время безотказной работы.

Электроосаждаемое покрытие

Модель 428F защищена грунтовкой, нанесенной методом электроосаждения (E-Coat), которая полностью герметизирует каждый металлический компонент

и обеспечивает превосходную степень защиты от повреждений и коррозии. В сочетании с верхним покрытием из полиуретана с высоким сухим остатком,

, 428F дольше сохраняет привлекательный вид, обеспечивая оптимальную стоимость при перепродаже.

5

10.08.2019 Экскаватор-погрузчик CAT 428F

6/24

Органы управления

Оптимальная эргономика кабины жизненно важна для оператора в его стремлении к максимальной производительности.Компенсация давления,

удачно расположенные рычаги обеспечивают малые усилия и хорошую управляемость

для максимальной производительности.

Вибрация

Компания Caterpillar понимает, что

экскаваторы-погрузчики работают в самых суровых условиях. Благодаря контролю обычных

вибраций машины, вызванных этими суровыми условиями, повышается эффективность и производительность оператора

.

Модель 428F имеет как стандартные, так и дополнительные функции

, снижающие вибрацию.

Сиденье Cat с пневматической подвеской (доступно только в кабине) Основной интерфейс между машиной и оператором

оптимален, а сиденье Cat с пневматической подвеской

предоставляет оператору

удобную рабочую платформу для обеспечения высокого уровня производительности

с минимальным утомлением.

Крепления кабины

Кабина крепится к основной раме с помощью упругих опор,

снижающих вибрацию и звук, что обеспечивает оператору

всестороннюю комфортную рабочую среду.

Воздушный фильтр кабины Модель 428F имеет легкодоступный воздушный фильтр кабины, расположенный внутри правого заднего крыла. Воздухозаборник кабины расположен

высоко, чтобы свести к минимуму попадание пыли в воздушный фильтр.

Система HVAC

Модель 428F оснащена опциональной мощной системой кондиционирования воздуха

, которая обеспечивает хорошую вентиляцию для оператора,

обеспечивая охлаждение оператора при работе в теплых

температурах. Вентиляционная система также обеспечивает

множество функций по устранению запотевания, размораживанию и нагреву.

Рабочие фары

Модель 428F оснащена регулируемыми передними и задними рабочими фарами.

Это позволяет оператору направлять свет туда, где это

необходимо, обеспечивая максимальное освещение рабочей

зоны при любых условиях окружающего освещения.

Кабина модели 428F спроектирована с учетом требований современного оператора. Дизайн

обеспечивает максимальный комфорт, простоту в эксплуатации и современный стиль

отвечает требованиям современного требовательного оператора.

Конструкция включает гнутое стекло для улучшения внутреннего пространства

и обзора. Широкая

кабина обеспечивает простор для лучшей работы при переключении сиденья из одного режима работы

в другой. Комфорт в кабине повышается за счет подвесного сиденья первого класса Cat air

, снижающего утомляемость.

Легко открываемое цельное заднее окно обеспечивает оператору

отличную вентиляцию и превосходный обзор. Задний стеклоочиститель

легко очищает большую площадь заднего стекла, обеспечивая отличную видимость

рабочей зоны при работе во влажных или пыльных условиях.

Превосходная эргономика гарантирует, что все органы управления находятся в пределах легкой досягаемости

оператора, а тонированные стекла входят в стандартную комплектацию всех кабин.

Другие функции, такие как дистанционное управление стабилизатором, большие регулируемые

вентиляционные отверстия по всей

кабине и

прозрачные датчики, обеспечивают оператору комфортные условия работы,

снижающие утомляемость оператора и повышающие производительность.

6

9009

6

8/10/2019 CAT 428F Рисунок-погрузчик

7/24

Промышленность Ведущий оператор Taxetget Задание выполнено в комфорте и стиле с непревзобравшенной видимостью

7

8/10/2019 Cat Экскаватор-погрузчик 428F

8/24

ПогрузчикПогрузчик с параллельным подъемом достигает новых высот.

Производительность погрузчика

Разработанный с учетом производительности, погрузчик 428F имеет более высокое усилие отрыва, большую нагрузку и вылет, что облегчает вашу жизнь

при погрузке грузовиков или работе с лопатой. Рычаги погрузчика с параллельным подъемом в стандартной комплектации обеспечивают самовыравнивание, обеспечивая безопасный подъем любого груза на поддонах.

Универсальность повышается благодаря выбору ковша общего назначения или многоцелевого назначения, а линия нижнего капота

обеспечивает превосходный обзор, обеспечивающий прямой обзор верхней части ковша.

Ride Control

Система Cat Ride Control — это дополнительная опция, предназначенная для уменьшения раскачивания и подпрыгивания машины, обеспечивая плавность хода оператора во всех областях применения

, включая погрузочно-разгрузочные работы, движение по дорогам или просто передвижение по рабочей площадке. Система включается переключателем на передней консоли

.

Возврат к копанию Модель 428F оснащена стандартной системой возврата к копанию. Эта система сокращает время погрузочного цикла, автоматически возвращая ковш погрузчика

в положение копания при опускании стрелы.К тому времени, когда стрелы погрузчика будут опущены на уровень земли,

ковш находится в правильном положении и готов к следующей загрузке.

8

10. 08.2019 Экскаватор-погрузчик CAT 428F

9/24

Обратная лопатаЛучшая в своем классе производительность и удобство обслуживания , или копать препятствия, такие как стены, стрела экскаватора

превосходит остальные, сочетая универсальность с мощным усилием отрыва, управляемостью с определением нагрузки, распределением потоков

Обратная лопата Caterpillar 428F, левое стекло верхней двери LH Upper Door Glass

Магазин будет работать некорректно, если куки отключены.

Возможно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.



ПОНЕДЕЛЬНИК – ПЯТНИЦА

Звоните с 8:00 до 17:00 по восточному поясному времени





12 МЕСЯЦЕВ ГАРАНТИИ

Все наши продукты





Быстрая доставка

Несколько вариантов доставки





Доставка по всему миру

Через UPS, USPS, LTL Freight

Экскаватор-погрузчик Caterpillar 428F, стекло верхней левой двери

Смотреть подробности для серийного номера Breaks

		модели	428F

Подробнее

Погрузчики Источник, Inc. предлагает это стекло верхней левой двери для замены на экскаваторе-погрузчике Caterpillar 428F.

Разрывы серийного номера:
Экскаватор-погрузчик — SJW10001 и выше, LBh20001 и выше
Экскаватор-погрузчик с боковым смещением — RAK10001 и выше

• Используется с моделями с двигателем C4.4
• На все наши новые детали и продукты распространяется наша полная годовая гарантия.
• Компания Loader Parts Source, Inc. стремится к совершенству. Наша цель всегда 100% удовлетворенность клиентов.Если наш продукт не достигает этого, пожалуйста, дайте нам шанс исправить это! Вы можете связаться с нами, перейдя по этой ссылке, или позвонить нашим дружелюбным представителям службы поддержки клиентов с понедельника по пятницу с 8:00 до 17:00 по восточному поясному времени по телефону (866) 573-3659.

Отзывы

CAT 428F Экскаватор-погрузчик Руководство по запчастям | Форум по ремонту автомобилей – Форумы по тяжелой технике

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Кто-то777

Известный член

Присоединился

27 августа 2014 г.

Сообщения

113

Лайки

8

Экскаватор-погрузчик CAT 428F: руководство по запчастям

27 августа 2014 г.

Если вы скачаете этот документ, вы потеряетесь 400 галлонов

Скачать сейчас Экскаватор-погрузчик CAT 428F. Руководство по запчастям
Размер: 13.73 Мб
Язык: Английский
Тип: pdf
Страниц: 743
LBh2-UP (Машина), C4Z1-UP (Двигатель), CRS1-UP (Двигатель), Январь 2012



Еще случайные темы из той же категории:

• Экскаваторы CAT 320D и 320D L Руководство по запчастям
• Генератор заводских паролей Caterpillar для ET 2001-2010A
• Схема гидравлической цепи экскаватора Caterpillar 330C
• Генератор заводских паролей Caterpillar для ET
• Руководство по запасным частям Caterpillar Судовой двигатель 3516B
• Электрическая схема Caterpillar 3406E, C10, C12, C15, C16-2
• Схема электрической системы экскаваторов-погрузчиков CAT 416D, 420D, 424D, 428D, 430D, 432D, 438D, 442D
• CAT 416D Руководство по запчастям
• CAT 420D Руководство по запчастям
• Руководство по запчастям гусеничных экскаваторов CAT 345B, 345BL
• ГУСЕНИЦА СИС 01.2015 НА МЕГА!!!
• Колесный погрузчик CAT 950H Электрические и гидравлические схемы
• Схема гидравлической цепи экскаватора Caterpillar 320D, 321D, 323D, 324D, 325D, 330D
• Руководство по запчастям 216B, 226B, 232B, 242B Погрузчик с бортовым поворотом Caterpillar
• Гусеница ET2015A

.
