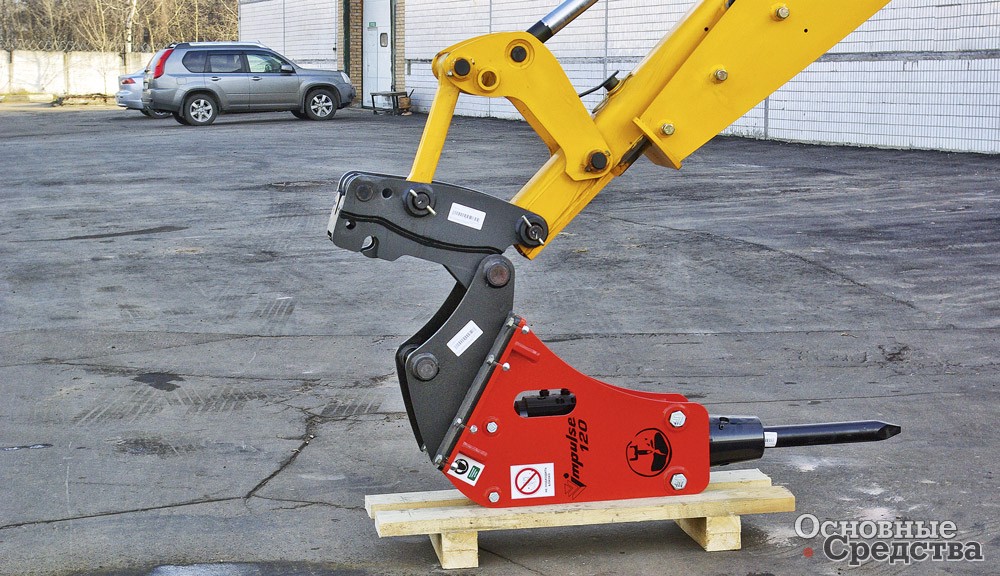

    Квик-каплер (англ. quick coupler), быстросъемный механизм или просто быстросъем — устройство для ускоренной смены навесного оборудования на дорожно-строительной технике.

    Возможность быстрой замены одного навесного оборудования на другое с помощью квик-каплера значительно увеличивает производительность любых экскаваторов и экскаваторов-погрузчиков (hyundai, jcb и других).

    По принципу действия быстросъемные механизмы бывают гидравлические и механические. Как устроен механический быстросъем под пальцевое крепление?

    Виды квик-каплеров

    При выборе квик-каплера механического люди часто не обращают внимание на конструктив, полагая, что существенных отличий в конструкции разных производителей нет. Однако это не так. Сейчас на рынке можно встретить механический быстросъем с разным принципом работы. Это винтовые и пружинные квик-каплеры.

    Винтовые

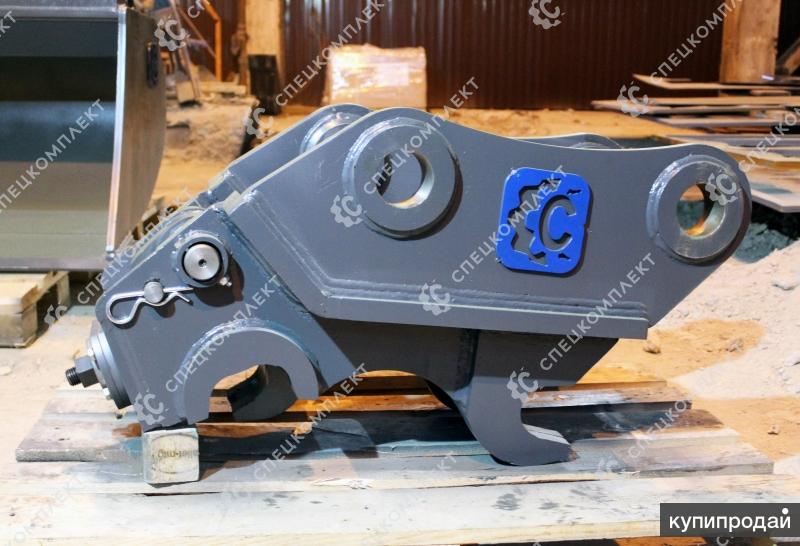

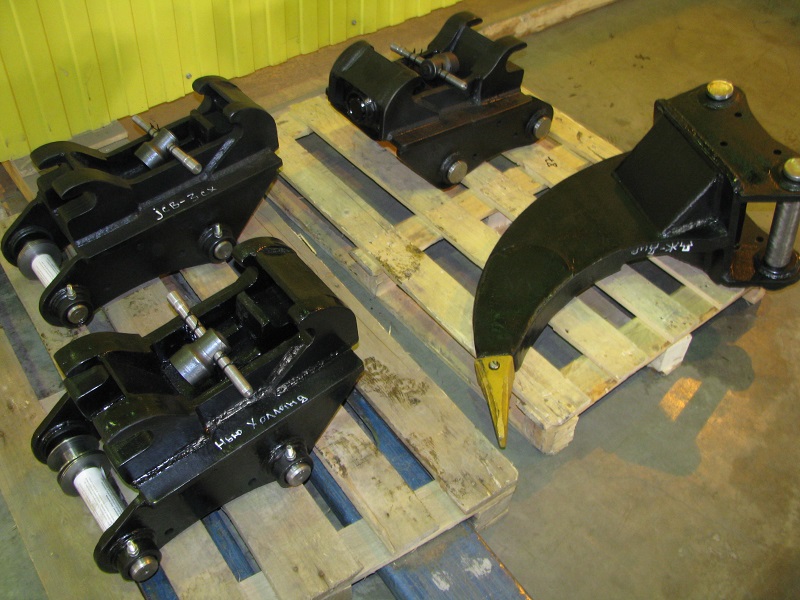

    Начнем с относительно простого варианта — квик-каплеры с винтовым механизмом.

    Принцип их действия основан на применении подвижного винта с установленным на конце захватом и неподвижной вваренной в корпус гайки. Захват, за счет вращения винта с помощью специального инструмента, совершает поступательное движение и, в зависимости от направления вращения, происходят либо установка ковша или навесного оборудования, либо отсоединение.

    Неоспоримое преимущество винтового быстросъема ковша — его стоимость. Данный тип быстросъемного механизма имеет наиболее простую конструкцию. При его производстве не требуется высокая точность исполнения деталей, для механической обработки достаточно использовать универсальные токарные и сверлильные станки.

    У такого типа квик-каплеров есть и недостатки.

    Во-первых, относительно большие габариты и вес. Из-за особенностей принципа действия винтового механизма его невозможно уместить внутри корпуса изделия.

    Для расположения винтового механизма требуется дополнительное пространство в нижней части корпуса. Большой разнос осей заметно влияет на кинематику. При эксплуатации экскаватора с ковшом возрастают нагрузки в месте сочленения ковша, квик-каплера и рукояти, а также снижается усилие врезания ковша (показатель эффективности проникновения в грунт). Больший вес и увеличенный радиус разгрузки приводят к использованию ковшей меньшей массы и, соответственно, меньшей вместимости. Применение винтового быстросъема на экскаваторе-погрузчике нередко ведет к проблемам с подворотом навесного оборудования в транспортное положение по тем же причинам.

    Ищете быстросъём для экскаватора? Наши специалисты всегда помогут с выбором.

    Выбрать Квик-каплер

    Во-вторых, ослабление фиксации из-за износа витков резьбы винта и гайки в процессе эксплуатации. Увеличивается зазор в резьбовом сопряжении, что может привести к разрушению как конструкции резьбового соединения, так и целиком захвата с последующим произвольным отсоединением навесного оборудования либо ковша.

    Помимо того, что при падении оборудование может пострадать, это может быть небезопасным для людей, оказавшихся рядом в момент происшествия.

    В-третьих, отсутствие защиты резьбы от воздействия влаги и загрязнения. В результате возникает коррозия. Со временем происходит разрушение резьбы, а также заклинивание механизма. Чтобы этого не произошло, необходимо регулярно следить за состоянием резьбы, производить смазку, очищать от грязи и пыли, а также проверять работоспособность винтового механизма. В силу особенности конструкции винтовые механические квик-каплеры чаще используются на полноповоротных экскаваторах массой от 14 до 35 тонн в качестве бюджетной альтернативы гидравлическим квик-каплерам. Также винтовые квик-каплеры из-за относительной простоты изготовления поставляются на мини экскаваторы.

    Пружинные

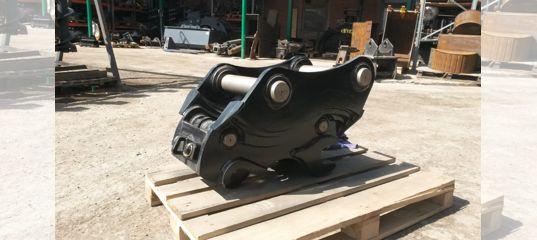

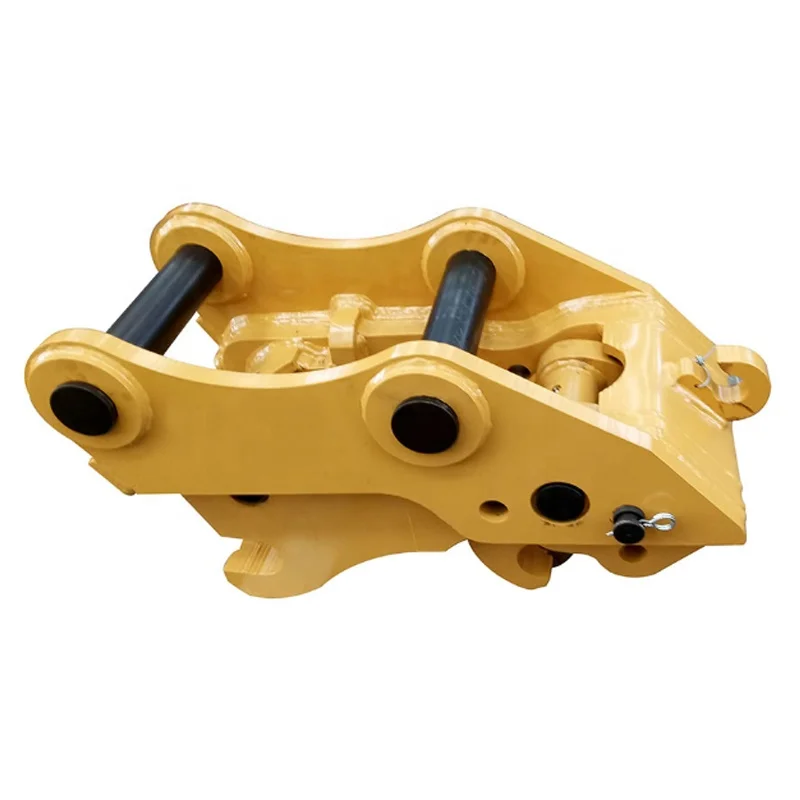

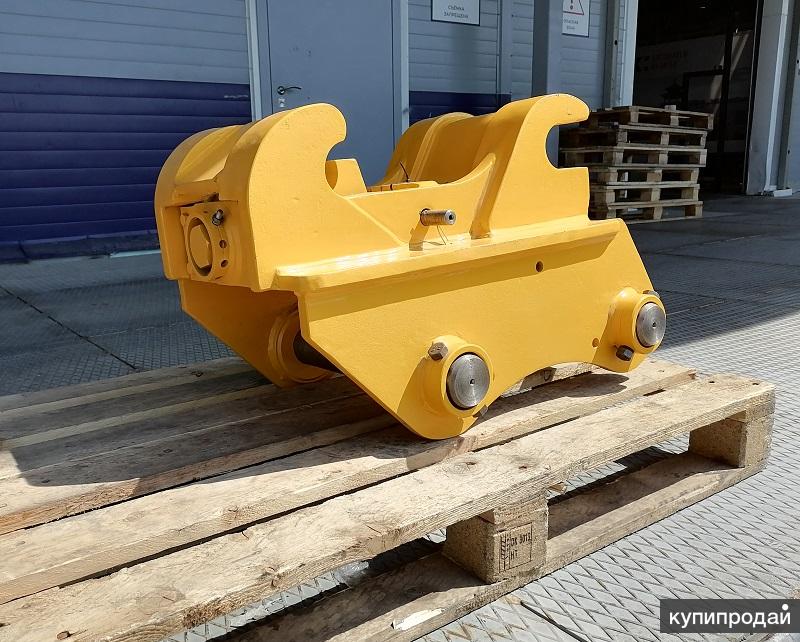

    Теперь рассмотрим квик-каплеры пружинные. В них движение захвата осуществляется за счет упругого элемента — цилиндрической пружины. Такая конструкция более технологична и при этом имеет относительно простой и надежный механизм.

    Пружинные быстросъемы имеют лучшую компоновку. Механизм размещен внутри корпуса. Это позволяет обеспечить минимальные габариты и вес конструкции. Также заметно выше скорость замены оборудования по сравнению с винтовыми квик-каплерами, так как отсоединение происходит буквально в одно действие с помощью простого рычага. Иначе обстоят дела с работоспособностью в условиях загрязнения по сравнению с винтовым механизмом. Хотя пружина также не защищена от воздействий грязи и влаги, она не теряет работоспособность даже при самом сильном загрязнении. Следить за состоянием пружины нужно значительно реже, а потребность в смазке отсутствует в принципе.

    Защита от произвольного отсоединения — такую функцию выполняет страховочный фиксатор с защитным кольцом. Конструкция пружинного квик-каплера имеет повышенные требования к точности изготовления сопрягаемых деталей. Обеспечить необходимый уровень точности конструкции способны металлообрабатывающие комплексы с ЧПУ.

    Пружинные квик-каплеры, изготавливаемые в условиях кустарного производства, при внешней схожести зачастую имеют повышенные зазоры в месте крепления.

    Универсальные фрезерные и сверлильные станки не в состоянии обеспечить требуемый уровень точности деталей. Это приводит к тому, что нет жесткого соединения. Наличие люфтов приводит к повышенному износу оборудования и квик-каплера и, как следствие, к преждевременному ремонту.

    Пружинные механические квик-каплеры широко распространены на экскаваторах-погрузчиках благодаря высокой скорости замены оборудования, надежности и компактности. При всех достоинствах не применяются на полноповоротных экскаваторах, так как из-за относительно больших размеров потребовалась бы пружина с большой жесткостью, при эксплуатации такого быстросъема работнику не хватило бы физического усилия, чтобы произвести отжатие крюка квик-каплера для замены оборудования.

    Заключение

    Подведем итоги. Винтовые квик-каплеры имеют хорошую цену, но не очень технологичный конструктив. Для полноповоротных экскаваторов выбираются в качестве недорогой замены гидравлическим быстросъемам. А также для редких моделей мини-экскаваторов и экскаваторов-погрузчиков, когда требуется произвести квик-каплер в единичном экземпляре из-за относительно простой технологии производства. Квик-каплеры пружинные, напротив, лишены недостатков винтовых механизмов, но только в том случае, если были произведены на предприятии с современным станочным парком, высоким уровнем организации технологического процесса и автоматизации производства, что подразумевает серийный выпуск продукции. Для российского рынка серийный выпуск пружинных квик-каплеров характерен для популярных моделей экскаваторов-погрузчиков.

    Видео: Быстросъемный механизм ( БСМ, Квик-каплер)

    Остались вопросы? Задайте их нашему специалисту.

    Теги:

    • #Навесное оборудование
    • #Экскаватор
    • #Быстросъем
    • #Квик-каплер

    Быстросъём для экскаватора от производителя

    Важным плюсом винтового быстросъёма ковша считается его цена, так как этот вид быстросъёмного механизма проще в плане сборки. При его работе не обязательна максимальная точность создания деталей, поскольку для механической обработки хватит использования универсальных токарных и сверлильных станков. Поэтому небольшие компании, среди которых распространён кустарный вид исполнения, предлагают квик-каплеры, оснащённые именно винтовым принципом работы.

    Однако данный вид квик-каплеров не может существовать без изъянов.

    Во-первых, большой вес и крупные габариты. Из-за особенностей принципа работы винтового механизма его не получится поместить внутрь корпуса самого квик-каплера. Для оптимальной установки винтового механизма нужно дополнительное пространство внизу корпуса. Немалый разнос осей неслабо может повлиять на кинематику. При использовании экскаватора с ковшом увеличивается нагрузка в районе составления ковша, квик-каплера и рукоятки, к тому же ослабевает врезание ковша. Больший вес и увеличенный радиус разгрузки приводят к нужде в использовании ковшей меньшей массы и, соответственно, меньшей вместимости. Использование винтового быстросъема на экскаваторе-погрузчике часто подталкивает к появлению неполадок с поворотом навесного оборудования в транспортное положение по таким же причинам.

    Во-вторых, ослабление фиксирования из-за износа резьбы винта и гайки во время использования. Также увеличивается зазор в резьбовом соединении, что может разрушить как конструкции резьбового соединения, так и в целом захвата с последующим внезапным отсоединением навесного приспособления или ковша. Кроме того, что падение может нанести ущерб оборудованию, это может быть и опасным для людей, которые стоят возле произошедшего.

    В-третьих, резьба не защищена от влаги и грязи. Это может привести к коррозии. Постепенно резьба может разрушиться, а механизм – заклинить. Для предотвращения этих явлений нужно тщательно следить за резьбой, очищать её от грязи и пыли, смазывать, а также проверять работоспособность винтового механизма.

    А сейчас посмотрим на пружинный тип. В них захват осуществляется за счёт упругой пружины. Такая конструкция более производительна и у неё надёжный и несложный механизм.

    Пружинные быстросъёмы лучше скомпонованы. Их механизм установлен внутрь корпуса. Это обеспечивает минимальные размеры и массу конструкции. Стоит отметить и более высокую скорость смены оборудования в отличие от винтовых квик-каплеров, потому что разъединение происходит в одно действие благодаря обычному рычагу. В противовес винтового механизма, работоспособность у пружинного в условиях загрязнения в разы лучше. Хоть и сама пружина тоже не имеет защиты от грязи и влаги, но она не лишается работоспособности даже при очень сильном загрязнении. За состоянием пружины можно не так тщательно следить, а смазка вообще не требуется. Ещё не стоит упускать момент, связанный с защитой от внезапного разъединения. Эту работу выполняет страховочный фиксатор с кольцом защиты. Сборка квик-каплера с пружинным механизмом требует точность в создании соединяющихся элементов. Максимальный уровень сборки могут организовать комплексы с ЧПУ обработкой металла. Пружинные квик-каплеры, создаваемые в условиях кустарного воспроизведения, нередко имеют увеличенные зазоры в точке крепления. Универсальные токарные и сверлильные станки не могут дать требуемый уровень точности создания деталей. Это может привести к отсутствию жёсткого соединения. Люфт в конструкции может привести к ускоренному износу оборудования и к преждевременному ремонту.

    Подытожим. У винтовых квик-каплеров приятная цена, но не совсем надежная и технологичная сборка. Квик-каплеры пружинные, наоборот, при немного большей цене не имеют минусов в винтовых механизмах, но только тогда, когда они созданы на заводе с современным станочным парком и максимальным уровнем организации технологического процесса в общем.

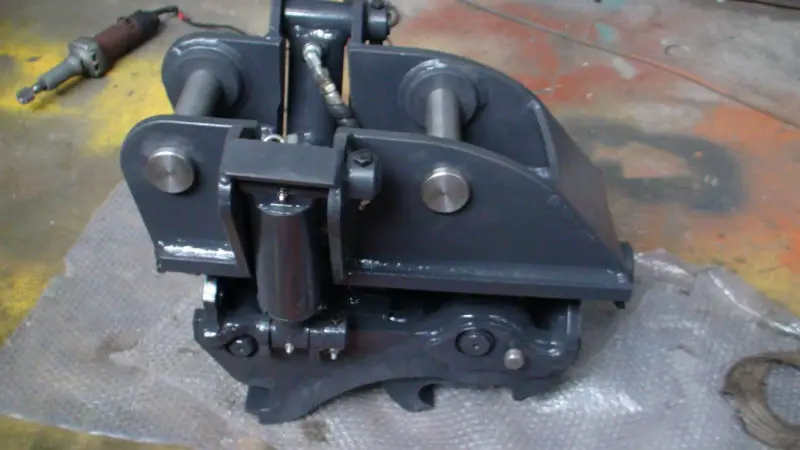

    Гидравлическая быстроразъемная муфта — навесное оборудование для экскаваторов Geith

    Перейти к содержимому
    Получите лучшую и самую безопасную муфту на рынке сегодня.

    Благодаря нашим давним традициям муфты Geith признаны во всем мире эталоном безопасности, адаптивности и долговечности и соответствуют всем европейским и национальным нормам безопасности.

    • Предлагается от 1 до 85 т
    • Соответствует EN 474-1 и ISO 13031
    • Передний и задний предохранительный замок
    • Высокопрочная сталь
    • Низкое обслуживание – нет точек смазки

    Запрос QuoteView Stock

    Имя*

    Адрес электронной почты*

    Страна / Состояние*

    POSTCODE / ZIP*

    . к Положениям и условиям Geith International Ltd.


    Обязательные поля*

    Остались только товары.

    Гидравлическая быстроразъемная муфта количество

    Категории: Все продукты, Быстроразъемные муфты Метки: муфта, сцепка, быстроразъемная муфта, быстроразъемная сцепка

    • Описание
    • Технические характеристики
    • Видео
    • Запрос. R Ушной предохранитель является вспомогательным элементом безопасности, поддерживаемым двумя мощными пружинами, которые удерживают задний штифт навесного оборудования в случае отказа цилиндра
    • Мощные предохранительные замки с пружинным приводом работают во всех грязных средах, в отличие от гравитационных систем
    • Запатентованная компанией Geith Система «Curl To Release» гарантирует освобождение только в безопасном положении навесного оборудования.
    • Наша простая конструкция имеет Отсутствие требований к смазке , меньше обслуживания и запасных частей, что гарантирует вам беспроблемную муфту.
    • Изготовлено из высокопрочной стали E для повышения долговечности при оптимизации веса для повышения производительности экскаватора.
    • Переменный центр штифта Конструкция позволяет легко подбирать и заменять широчайший ассортимент навесного оборудования OEM.
    • Подборщик с несколькими штифтами  позволяет захватывать ковши с штифтами разного диаметра до 80 мм.



    • Возможность Реверсивные ковши , позволяющие оператору копать у стен и под трубами.

    Муфта geith может сэкономить вам 25% общего времени работы машины по сравнению с прямым креплением.

    Оператор может заменить навесное оборудование, не выходя из комфортной и безопасной кабины.

    Более компактная конструкция означает увеличенный радиус наконечника, что увеличивает усилие отрыва.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Excavator Weight
    (Tons)    		 Pin Diameter
    (mm)    		 Coupler Model Coupler Weight* kg
    (lbs)
    1 – 2 25 / 30 QC25- 30H 40 (18)
    2 – 4 35 / 40 QC35-40H 77 (35)
    4 – 8 45 / 50 QC45-50H 73 (161)
    7 – 12 50/55 / ​​60 QC50-55-60H 92 (203)
    12-16 60 /6566. 60167 60 /656. 70 / 80 QC70-80H 327 (721)
    24 – 35 90 QC90H 930 (422)
    30 – 40 100 QC100H 1589 (721)
    33 – 46 110 QC110H 1589 (721)
    45 – 60 115 QC115H 2402 (1090)
    50 – 65 120 QC120H 2402 (1090)
    30 – 40 100 QC100H 1589 (721)
    33 – 46 110 QC110H 1589 (721)
    45 – 60 115 QC115H 2402 (1090)
    50 – 65 120 QC120H 2402 (1090)
    65 – 70 130 QC130H 3217 (1460)
    70 – 87 140 QC140H 3577 (1623)

    * Вес указан приблизительно и зависит от конфигурации соединителя.
    Все муфты имеют переменный диапазон захвата центра пальца (x–y), ширина основания муфты (z) зависит от включенных суппортов. Все размеры для каждой модели доступны по запросу.

    ВИДЕО

    Ваше имя (обязательно)

    Ваш адрес электронной почты (обязательно)

    Комментарии

    Я согласен с Условиями использования Geith International Ltd.

    Механическая быстроразъемная муфта Geith позволяет разблокировать и освободить навесное оборудование экскаватора одним простым действием, а также безопасно зафиксировать навесное оборудование, не выходя из кабины.

    • ковши можно использовать в обратном направлении
    • Саможного дизайна
    • ISO13031, соответствующий
    • Доступен скоро для 1-8T

    Запрос QuoteView Stock

    Имя*

    Электронный адрес*

    .

    Почтовый индекс*

    Детали запроса коммерческого предложения

    Я согласен с Условиями и положениями Geith International Ltd.


    Обязательные поля*

    Остались только предметы.

    МЕХАНИЧЕСКОЕ КОМКАЯ КОМПЛЕКТА

    Категории: Все продукты, быстрые соединения

    • Описание
    • Видео
    • Запрос больше информации

    Описание

    Обратные баки. ) на вашем экскаваторе, позволяя оператору копать и засыпать стены, фундаменты и трубы.

    ОСТАЕТСЯ ПЛОТНЫМ И НАДЕЖНО ЗАКРЫТЫМ

    Самозатягивающаяся конструкция гарантирует, что навесное оборудование будет надежно закреплено в течение всего срока службы соединителя.

    ПОДБЕРИТЕ ОРИГИНАЛЬНЫЕ КОВШИ OEM

    Механическая быстроразъемная муфта Geith подходит для оригинальных ковшей экскаваторов OEM прямого монтажа, нестандартная конструкция и конфигурация ковша не требуются.

    АВТОМАТИЧЕСКАЯ БЛОКИРОВКА ИЗ КАБИНЫ

    Замена навесного оборудования за одно посещение. Надежная блокировка навесного оборудования, не выходя из кабины, обеспечивает безопасную и эффективную рабочую среду (предохранительный штифт не требуется).

    ЛЕГКО ЗАМЕНЯЕМЫЕ НАСТРОЙКИ

    Разблокируйте и безопасно освободите насадки одним простым действием.

    ГЛАВНЫЙ ШТЫРЬ ГИДРАВЛИЧЕСКИЙ

    Доступен как часть пакета с ковшами для копания/землекопания и пальцами главного штифта, изготовленными в соответствии с массой и техническими характеристиками для компактных машин

    Преимущества этого устройства для быстрой замены машина?

    Если вы не инвестируете в гидравлическую быстроразъемную муфту на машине для смены навесного оборудования, безопасной альтернативой является механическая быстроразъемная муфта. Тот, который: соответствует стандарту IS013031, безопасен, требует одного посещения для замены насадок, может переворачивать насадки, остается плотным и не требует дополнительной английской булавки.
