Быстросъём для экскаватора от производителя

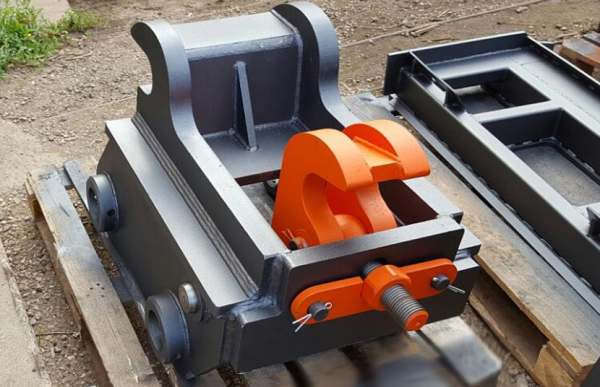

Важным плюсом винтового быстросъёма ковша считается его цена, так как этот вид быстросъёмного механизма проще в плане сборки. При его работе не обязательна максимальная точность создания деталей, поскольку для механической обработки хватит использования универсальных токарных и сверлильных станков. Поэтому небольшие компании, среди которых распространён кустарный вид исполнения, предлагают квик-каплеры, оснащённые именно винтовым принципом работы.

Однако данный вид квик-каплеров не может существовать без изъянов.

Во-первых, большой вес и крупные габариты. Из-за особенностей принципа работы винтового механизма его не получится поместить внутрь корпуса самого квик-каплера. Для оптимальной установки винтового механизма нужно дополнительное пространство внизу корпуса. Немалый разнос осей неслабо может повлиять на кинематику. При использовании экскаватора с ковшом увеличивается нагрузка в районе составления ковша, квик-каплера и рукоятки, к тому же ослабевает врезание ковша. Больший вес и увеличенный радиус разгрузки приводят к нужде в использовании ковшей меньшей массы и, соответственно, меньшей вместимости. Использование винтового быстросъема на экскаваторе-погрузчике часто подталкивает к появлению неполадок с поворотом навесного оборудования в транспортное положение по таким же причинам.

Во-вторых, ослабление фиксирования из-за износа резьбы винта и гайки во время использования. Также увеличивается зазор в резьбовом соединении, что может разрушить как конструкции резьбового соединения, так и в целом захвата с последующим внезапным отсоединением навесного приспособления или ковша. Кроме того, что падение может нанести ущерб оборудованию, это может быть и опасным для людей, которые стоят возле произошедшего.

В-третьих, резьба не защищена от влаги и грязи. Это может привести к коррозии. Постепенно резьба может разрушиться, а механизм – заклинить. Для предотвращения этих явлений нужно тщательно следить за резьбой, очищать её от грязи и пыли, смазывать, а также проверять работоспособность винтового механизма.

А сейчас посмотрим на пружинный тип. В них захват осуществляется за счёт упругой пружины. Такая конструкция более производительна и у неё надёжный и несложный механизм.

Пружинные быстросъёмы лучше скомпонованы. Их механизм установлен внутрь корпуса. Это обеспечивает минимальные размеры и массу конструкции. Стоит отметить и более высокую скорость смены оборудования в отличие от винтовых квик-каплеров, потому что разъединение происходит в одно действие благодаря обычному рычагу. В противовес винтового механизма, работоспособность у пружинного в условиях загрязнения в разы лучше. Хоть и сама пружина тоже не имеет защиты от грязи и влаги, но она не лишается работоспособности даже при очень сильном загрязнении. За состоянием пружины можно не так тщательно следить, а смазка вообще не требуется. Ещё не стоит упускать момент, связанный с защитой от внезапного разъединения. Эту работу выполняет страховочный фиксатор с кольцом защиты. Сборка квик-каплера с пружинным механизмом требует точность в создании соединяющихся элементов. Максимальный уровень сборки могут организовать комплексы с ЧПУ обработкой металла. Пружинные квик-каплеры, создаваемые в условиях кустарного воспроизведения, нередко имеют увеличенные зазоры в точке крепления. Универсальные токарные и сверлильные станки не могут дать требуемый уровень точности создания деталей. Это может привести к отсутствию жёсткого соединения. Люфт в конструкции может привести к ускоренному износу оборудования и к преждевременному ремонту.

Подытожим. У винтовых квик-каплеров приятная цена, но не совсем надежная и технологичная сборка. Квик-каплеры пружинные, наоборот, при немного большей цене не имеют минусов в винтовых механизмах, но только тогда, когда они созданы на заводе с современным станочным парком и максимальным уровнем организации технологического процесса в общем.

Квик-каплер для экскаватора в России

Товаров:132

Галерея

Список

Рейтингу

Цене

Скидке

Хит продаж

Хит продаж

Хит продаж

1 2 3 следующая »

Ручная быстроразъемная муфта QR — навесное оборудование для экскаваторов Geith

Перейти к содержимому Увеличьте эффективность и производительность вашего мини-экскаватора с помощью механической муфты, которая проста в обслуживании и удобна в использовании.

• Реверсивный
• Простая установка

ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ ПРОСМОТР АКЦИИ

Имя*

Адрес электронной почты*

Страна/штат*

0002 Почтовый индекс / почтовый индекс*

Детали запроса коммерческого предложения

Я согласен с Условиями и положениями Geith International Ltd.

Обязательные поля*

Остались только товары

Ручная быстроразъемная муфта QR количество

Категории: Все продукты, Быстроразъемные муфты Теги: ручная быстроразъемная муфта, ручная быстроразъемная сцепка

• Описание
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• ВИДЕО
• Загрузки
• Запросить дополнительную информацию

Описание

• Одноразовое быстроразъемное соединение.
• Разблокируйте с помощью прилагаемого инструмента для рукоятки.
• Простота эксплуатации и обслуживания.
• Визуальный и сильный звуковой индикатор блокировки.
• Работает с фиксированными центрами штифтов.
• Малый радиус наконечника для максимального усилия отрыва.
• Реверсивность.

Механизм быстрой и легкой разблокировки

Визуальные индикаторы блокировки спереди

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вес машины (тонны)	Модель	Диаметр штифта (мм)	Фиксированные центры (мм)	. 1-2	QR30M	30	200	154	18
2-4	QR40M	40	250	174	23
4-8	QR50M	50	300	214	42
1-2	Q30MPL1	30	104-110	102	13
1-2	Q30MPL2	30	111-117	102	13
1-2	Q30MPL3	30	118-124	102	13
1-2	Q30MPL4	30	125-131	102	13
1-2	Q30MPL5	30	132-138	102	13
1-2	Q30MPL6	30	139-145	102	14
1-2	Q30MPL7	30	146-152	102	14
1-2	Q30MPL8	30	195-201	102	15
2-4	Q35MPL1	35	125-145	122	26
2-4	Q35MPL2	35	146-165	122	28
2-4	Q35MPL3	35	166-185	122	30
2-4	Q35MPL4	35	186- 205	122	32
2-4	Q35MPL5	35	206-225	122	34
2-4	Q35MPL6	35	226-245	122	36
2-4	Q38MPL1	38	311-355	127	27
3-5	Q40MPL1	40	170-190	122	32
3-5	Q40MPL2	40	191-210	122	34
3-5	Q40MPL3	40	211-230	122	36
3-5	Q40MPL4	40	231-250	122	38
3-5	Q40MPL5	40	251-270	122	40
3-5	Q40MPL6	40	271-290	122	42
3-5	Q40MPL7	40	291-310	122	44
3-5	Q40MPL8	40	311-330	122	46
3-5	Q40MPL9	40	331-350	122	48
4-9	Q45MPL1	45	220-240	150	47
4-9	Q45MPL2	45	241-260	150	49
4-9	Q45MPL3	45	261-280	150	51
4-9	Q45MPL4	45	281-300	150	53
4- 9	Q45MPL5	45	301-320	150	56
4-9	Q45MPL6	45	321-340	150	58
4-9	Q45MPL7	45	341-360	150	60
4-9	Q45MPL8	45	241-260	150	46

VIDEO

Загрузки

Брошюра Geith по быстроразъемному соединению

Ваше имя (обязательно)

Ваш адрес электронной почты (обязательно)

Комментарии

например…

Экскаватор Гидравлический быстроразъемный соединитель – The Attachment Company LLC

$2 155,00 – $8 383,00

Гидравлические быстроразъемные соединения Geith0617

ЭКСКАВАТОРЫ 1-22 ТОННЫ

ПЕРЕД РАЗМЕЩЕНИЕМ ЗАКАЗА ОБНАРУЖИТЕ НАЛИЧИЕ ДЛЯ ВАШЕЙ МАШИНЫ!

Муфты Geith являются отраслевым стандартом механических и гидравлических быстроразъемных муфт для экскаваторов.

Подбирайте штифты самых разных размеров с помощью многоштырькового захвата с регулируемым центром штифта.

Артикул: Н/Д Категория: Быстроразъемные соединения Производитель: Гейт

• Описание
• Дополнительная информация
• Отзывы (0)
• Вопросы и ответы

Описание

Экскаватор Гидравлический быстросменный адаптер от Geith — Экскаваторы до 25 тонн

The Attachment Company Экскаватор Geith Гидравлический быстросменный адаптер для экскаваторов для машин от 1 до 85 тонн! Здесь, в The Attachment Company, мы ориентируемся на машины меньшего размера до 25 тонн. Для получения дополнительной информации о большом ассортименте быстроразъемных соединений свяжитесь с нами здесь!

Geith International является всемирно известным брендом быстроразъемных соединений и устанавливает стандарты качества и безопасности. Муфты Geith соответствуют всем стандартам безопасности и директивам для рынка Европы и США – EN 474-1 и ISO 13031.

ПОСМОТРИТЕ, КАК ЭТО РАБОТАЕТ ЗДЕСЬ!

Технические характеристики

Гидравлические быстроразъемные муфты Geith позволяют экскаваторам быстро подбирать различные ковши, не покидая машины. Стандартные гидравлические быстроразъемные соединения подходят для различных диаметров пальцев и размеров центров пальцев. Выберите свою быстроразъемную муфту в зависимости от приведенного ниже веса экскаватора:

Вес экскаватора (т)	Диаметр штифта (мм)	Модель муфты	Вес муфты* кг (фунты)
1 – 2	25 / 30	КК25-30Х	40 (18)
2 – 4	35/40	КК35-40Х	77 (35)
4 – 8	45 / 50	КК45-50Х	73 (161)
7 – 12	50/55/60	КК50-55-60Х	92 (203)
12 – 16	60/65	КК60-65Х	191 (421)
16 – 25	70/80	КК70-80Х	327 (721)

Размеры пальцев

Каждая муфта имеет несколько центров пальцев, а узел верхней сцепки изготавливается в соответствии с размерами пальцев вашей машины. Это означает, что вы получаете плотную посадку на машине без люфта, а также можете поднимать широкий ассортимент ковшей.

Особенности

Передний и задний стопорный штифт

Гидравлические быстроразъемные соединения от Geith имеют передний стопорный штифт, а также стандартный задний стопорный механизм. Блокировка переднего штифта предотвращает падение ковша, когда задний замок не заблокирован должным образом, и требуется для соответствия европейским стандартам безопасности.

Передний штифт подпружинен на месте, если задний штифт не зафиксирован должным образом, ковш не выпадет из муфты. Задний замок главной сцепки управляется гидравлическим цилиндром. Также удерживается двумя мощными пружинами на случай отказа цилиндра.

Комплекты управления/установка

Благодаря многолетнему опыту работы в отрасли тяжелого оборудования и производства быстроразъемных соединений компания Geith собрала информацию об электрике и гидравлике машин. Каждое устройство быстрой смены навесного оборудования Geith поставляется со специально подобранным комплектом управления/установки с гидравлическим клапаном, шлангами и электронным блоком управления для установки устройства быстрой смены навесного оборудования на вашу машину. Это позволяет устанавливать муфту на экскаватор без гидравлического контура быстроразъемной муфты. Гидравлическая система будет использовать контур цилиндра ковша для управления гидравлическим цилиндром сцепки.

Руководства по установке специально предназначены для вашего экскаватора, чтобы обеспечить простоту установки. Если вам требуется какая-либо поддержка при установке, пожалуйста, , свяжитесь с нами по телефону или напрямую, здесь .

Высокое качество

Гидравлические муфты Geith производятся в Ирландии с использованием высокопрочной стали и высококачественных сварных швов. Компания Geith установила мировой стандарт для быстроразъемных соединений благодаря производству мирового класса и многолетнему опыту работы в отрасли тяжелого оборудования.

Безопасность

Соединительные муфты Geith открываются только при полностью свернутом ковше/навесном оборудовании, чтобы обеспечить освобождение навесного оборудования только в самом безопасном положении. Гидравлическая конфигурация системы управления муфтой обеспечивает подачу гидравлического масла для открытия муфты из контура цилиндра ковша.

Информация о гарантии

The Attachment Company предлагает навесное оборудование только известных производителей, чтобы наши клиенты были довольны!

На ваше устройство быстрой смены навесного оборудования Geith распространяется расширенная 4-летняя гарантия The Attachment Company. Эта гарантия распространяется на все производственные дефекты и все компоненты. Свяжитесь с нами для получения дополнительной информации о нашем гарантийном процессе.
