Бульдозер чтз б10м технические характеристики – Бульдозер ЧТЗ Б10 и его модификации — технические характеристики, описание, схемы | Бульдозеры | Hard-Machines.ru

Содержание

технические характеристики, габариты, расход топлива, вес, фото, видео

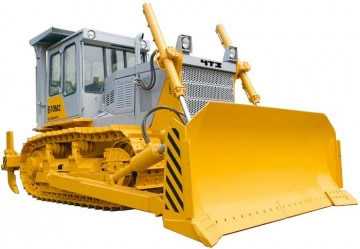

Фото бульдозера Б10М

Ни одна крупная строительная компания не променяла технику специального назначения на лом, лопату и дешевую рабочую силу в целях экономии. Такие виды работ, как копание ям и расчистка территорий лучше выполнять при помощи тракторов или бульдозеров. Это классика жанра, поэтому рассмотрим популярный и известный Б10М.

Чтобы узнать, какие имеет бульдозер Б10М технические характеристики, рассмотрим его более подробно.

Назначение

Данную модель выпустил тракторный завод в Челябинске. Рассчитан бульдозер ЧТЗ Б10М на выполнение работы с грунтами I-III категорий без изначального разрыхления, IV категории – с разрыхлением, для работы с горными каменными породами, с промерзлой почвой до 5 градусов ниже нуля. Техника является незаменимым помощником, т.к. может работать в высоком температурном диапазоне – от +45 до -50 градусов, при высоте 3000 м над уровнем моря и в условиях тропиков.

Устройство

Бульдозер Б10М стал лучше своего предшественника, из-за измененной топливной системы и более мощного мотора.

Трактор ДТ 75 и ДТ 54, их преимущества.

Читайте тут про трактор Булат 120.

Двигатель

Двигатель бульдозера Б10М стал мощнее, чем у Б170. При этом сократился расход топлива. Запуск мотора можно осуществлять двумя вариантами: электростартерной системой или специальным пусковым механизмом.

Техника работает на различных видах топлива: на дизеле, керосине или конденсате. Примерный расход топлива у бульдозера Б10М 28,5 л/час.

Трансмиссия

В тракторе ЧТЗ два вида трансмиссии. В одном случае коробка передач механическая, реверсивная, рассчитана на восемь передач. Поворотное устройство управляется при помощи гидросервера. А в другом – гидромеханическая КПП, вид планетарный, три скорости.

Управление

Для быстрого и плавного вхождения в поворот конструкция состоит из бортовых фрикционов, которые находятся в постоянно закрытом состоянии. Диски из металлокерамики. Тормоза ленточного типа, износоустойчивые.

Ходовая система

Тележка с трехточечной подвеской, с подрессоренной балансирной балкой. Гусеницы шарнирные, уплотненные.

Гидросистема

Система раздельноагрегатная с гидронасосом шестеренного вида мощностью 180 л/мин. Оборудована трехзолотниковым четырехпозиционным гидрораспределителем вида Р160.

Кабина оператора

У кабины бульдозера Б10М хорошие характеристики. Она прекрасно защищает от нелетной погоды, в ней комфортно и тепло работать. Никакие холода не страшны водителю т.к. мощное отопление. Двойные стеклопакеты спереди и сзади оснащены оградительной решеткой.

Габариты

Пояснение к рисунку о габаритах трактора модели Б10М описаны в таблице 1.

Таблица 1 — Габариты бульдозера Б10М
Гусеничная база (длина), м2,88
Гусеничная база (ширина), м1,88
Длина, м4,29
Ширина, м2,48
Ширина ковша, м3,31
Длинна с навесным оборудованием (макс), м6,76
Высота, м3,18

Вес бульдозера Б10М: отдельно трактор – 15475 кг, агрегат с механизмами отвала и рыхлителя – 19570 кг.

Технические характеристики

В таблице ниже приведены основные параметры техники.

Таблица 2 — Технические характеристики Бульдозера Б10М
Силовой агрегатД-180
Мощность, л.с., кВт180, 132
Частота вращения, об/мин.1250
Коэффициент крутящего момента, %25
Бак, л300
Давление жидкости в гидросистеме, МПа20
Скорость, км/час10,38
Дорожный просвет, м0,435
Колея, м1,88

Информацию о новой спецтехнике данной модели можно узнать из буклета.

Модификации

В связи с разными видами отвалов есть различные комплектации: с прямым отвалом (тип В), поворотным (тип Д), сферическим (тип К) и полусферическим (тип Е, Е1). Дорожные и планировочные работы производятся с помощью отвалов поворотного типа. Сферический подходит для работ с сыпучими материалами. Полусферический удобнее в использовании, чем прямой из-за своей формы.

Все модификации бульдозеров выполняют те же функции, что и базовая модель, но у некоторых есть свои особенности:

  1. Бульдозер Б10М.0111-1Е. Этот тип целесообразно использовать при планировке строительных площадок, для рытья котлованов, для засыпания оврагов и траншей.
  2. Бульдозер Б10М.0101-ЕН. Может легко и аккуратно справиться со снятием верхнего плодородного слоя почвы, с разработкой карьеров, при создании насыпей.
  3. Бульдозер Б10М.0001-ЕН. Выполняет те же функции, что и предыдущий, а так же расчищает дороги от снега и заносов.
  4. Бульдозер Б10М.0111-ЕН. Применяется в сельском хозяйстве, в нефтяной и газовой промышленности, в коммунальных службах.
  5. Бульдозер Б10М.0111-ЕР. Чаще используется коммунальными службами для уборки снега и мусора.
  6. Бульдозер Б10МБ.0121-2В4. Еще называется «болотоход». Вариант при работе с мягкой и рыхлой землей, на болотах, на оледенелой земле.

Технические характеристики в модификациях схожи.

Таблица 3 — Технические характеристики модификаций Б10М
Силовой агрегатД-180
Система пуска двигателяП-23У
Мощность, кВт132
Расход горючего, г/кВт218
Объем бака, л310
КППмеханическая
Ширина башмака гусеницы, м5
Дорожный просвет, м4,35
Масса базы, кг15475
Масса с оборудованием, кг19905

Руководство по эксплуатации Б10М можно посмотреть по этой ссылке.

Уралец: описание, особенности, преимущества, цены, видео, отзывы.

Узнайте больше о тракторе МТЗ 80.

Смотрите здесь про трактор Т25 новейшее интересное видео.

Вывод

Техника стала мощнее, т.к. уменьшилось давление в цилиндрах и увеличился резерв. Увеличилась скорость и точность. Продуктивность повысилась на 20% из-за нового строения отвала.

Видео

На видео представлена данная модель бульдозера в работе.

Больше информации на сайте

spectechzone.com

Технические характеристики, фото и видео бульдозера ЧТЗ Б10М и его модификаций

Начиная любую стройку, первым делом производят расчистку территории. Для этого удобнее всего воспользоваться бульдозером, представляющим собой трактор с закрепленным спереди широким отвалом из металла. Этим отвалом он легко перемещает грунт, разравнивая поверхность строительной площадки. Герой сегодняшнего обзора – популярный и доступный по цене бульдозер Б10М.

Бульдозер ЧТЗ Б10М

Машина эта относится к десятому тяговому классу и выпускается на ЧТЗ (Челябинском тракторном заводе). Она создана на базе тракторов Т10М этого же производителя и может оснащаться простой и надежной механической либо более производительной гидромеханической трансмиссией. Несколько модификаций (в том числе болотоходная) позволяют сделать агрегат максимально функциональным. К слову, эта модель стала результатом доработки

Агрегат весьма комфортен в использовании, так как у него существенно снижена вибрация. Это достигается благодаря установке силовой части на амортизационную систему.

В случае гидравлической трансмиссией управление происходит плавно и мягко, а реверс осуществляется даже во время движения. Передачи переключаются одним легким движением, а рычаги не вибрируют.

А детали смазки трансмиссии и гидропривода управления совместимы с аналогичными элементами трактора Т10М, что очень удобно.

Башмаки гусениц бульдозера сделаны из особо крепкой стали и держатся на специальных болтах. Сегменты колес весьма долговечны и легко заменяются, а в подшипниках скольжения опорного катка ведущие детали сделаны из бронзы. Отметим еще уплотнение Duo Cone самоподжимного типа, примененное5 в катках и колесах, которое увеличивает ресурс работы машины. Ходовая часть оснащена жесткой балансировочной балкой на рессорах.

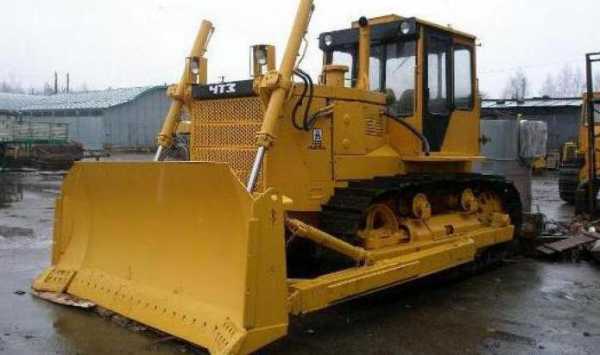

Фото бульдозера Б10М

Назначение

Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику. Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной. Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).

И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов. Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости. Прекрасно работает машина и в субтропическом климате, душном и влажном.

Устройство

Улучшив предыдущую модель бульдозера (Б-10), разработчики достигли своей цели. Они в первую очередь потрудились над топливной системой и двигателем.

Двигатель

Четырехцилиндровый рядный мотор марки Д180 обладает немалой мощностью – 180 лошадиных сил. Однако горючего он потребляет меньше, чем предыдущая модель. Запускаться он может либо при помощи ЭССП (электростартерной системы), либо при помощи специального пускового двигателя П-23У.


Моторный отсек бульдозера ЧТЗ организован весьма эргономично, так что мотор вполне доступен. Особенно просто добраться до его передней части, что позволяет облегчить его обслуживание и ремонт.

Трансмиссия

Существует два варианта трансмиссии:

  • Трансмиссия механического типа предусматривает коробку передач с восемью скоростями и управление поворотным механизмом с помощью гидросервера.
  • В машине с трансмиссией гидромеханического типа коробка передач планетарная, реверсивная. Скоростей переключения – три (вперед и назад).

Управление

Для поворота бульдозера используются бортовые фрикционы с дисками из металлокерамики. Они постоянно замкнуты. Прочные и надежные тормоза имеют сервированное управление.

Кабина оператора

У данной модели удобная герметичная кабина, которой не страшны ливень и снег. Переднее и заднее двойные стекла разделены и оснащены защитными решетками, благодаря чему можно работать даже в очень суровых погодных условиях. Отопление сделано на основе аппарата «Зенит 8000», оно достаточно мощное. Отметим систему защиты ROPS-FOPS, спасающую машину от опрокидывания, а водителя – от падения тяжестей сверху. Удобнейшее кресло «Пилот» делает работу на бульдозере весьма комфортной.

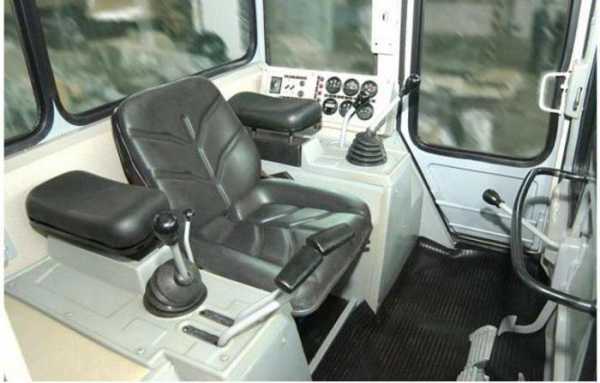

Кабина бульдозера Б10М

Гидравлика

Применение гидравлических цилиндров длинного хода позволило снизить давление в системе на 40 процентов. Кроме того, повысился ресурс работы. Благодаря наличию гидравлического трансформатора стало возможным регулировать крутящий момент и скорость вращения вала автоматически, бесступенчатым способом.

Технические характеристики

В таблице технические характеристики бульдозера ЧТЗ Б10М:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяД-180
Мощность двигателя132кВт
Частота вращения1250об/мин
Коэффициент крутящего моментаот 25%
Ширина башмака гусеницы0,5м
Просвет (при твердом грунте)0,435м
Заправочная емкость300л
Расход горючего28,5л/час
Давление жидкости в гидросистеме20МПа
Вес (базового трактора)15,475т
Вес (с отвалом, рыхлителем и полной заправкой)19,57т
Длина (с отвалом и прицепом)5,673м
Длина (с отвалом и рыхлителем)6,867м

Модификации

Бульдозер может комплектоваться несколькими видами отвалов – прямым (тип В), сферическим (тип К), полусферическим (тип Е и Е1), поворотным (тип Д). Сферическая форма хороша для работы с сыпучими материалами (углем, торфом, снегом), полусферическая – более емкая и удобная, чем прямая. Отвалы поворотного типа применяются при проведении дорожных и планировочных работ.

Еще бульдозеры различаются по числу зубцов рыхлителя (один или три), видами прицепляемого оборудования. Отдельно может поставляться лебедка ЛТ25.

Кроме того, существует болотоходная модель (специально для слабого грунта). Далее рассмотрим основные модификации (к слову, всего их около 80 штук).

Б-10М.0101-1Е

Модель оснащена отвалом полусферической формы с гидравлическим цилиндром перекоса, увеличивающей на одну пятую производительность агрегата. В таблице – основные параметры.

Технические характеристики:

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваЖПУ (жестко-прицепное)
Тип бульдозерного оборудованияотвал типа Е
Система пуска двигателяП-23У
Число опорных катков с каждой стороны6шт.
Производительность насоса НШ-10028,5л/мин
Давление на грунт (удельное)0,054МПа
Тяговое усилие (максимум)151,8кН
Вес (с отвалом и ЖПУ)18,425т

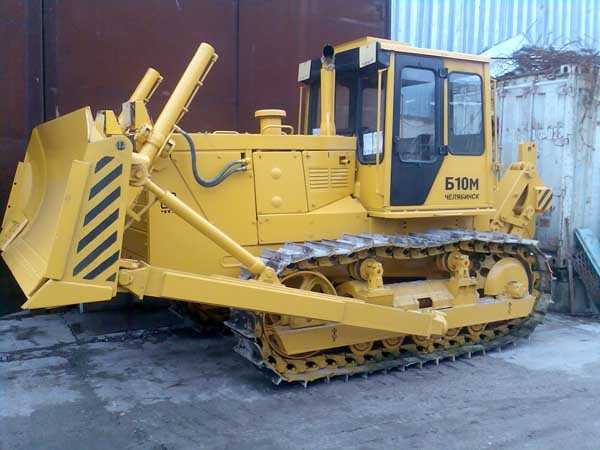

Фото бульдозера Б10М.0101-ЕН

Б-10М.0111-1Е

Отличие этой модели от предыдущей – пятикатковая тележка. Оборудование используется такое же (ЖПУ и отвал полусферической формы).

Технические характеристики в таблице:

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваЖПУ (жестко-прицепное)
Тип бульдозерного оборудованияотвал типа Е
Число опорных катков с каждой стороны5шт.

Фото бульдозера Б10М.0111-1Е

Б-10М.0101-ЕН

На данном бульдозере, кроме полусферического отвала, имеется рыхлитель с одним зубом.

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип бульдозерного оборудованияотвал типа Е
Тип навесного оборудованиярыхлитель типа Н
Вес (с отвалом и рыхлителем)19,905т

Б10М.0001-ЕН

У данной модели, как и у предыдущей, присутствуют отвал полусферической формы и рыхлитель с одним зубом. Но трансмиссия здесь гидромеханическая.

ХарактеристикиПоказатели
Тип трансмиссиигидромеханическая
Тип бульдозерного оборудованияотвал типа Е
Тип навесного оборудованиярыхлитель типа Н

Б10М.0111-ЕН

Механическая трансмиссия, пятикатковая тележка, отвал полусферической формы и рыхлитель с одним зубом – отличия этой модели.

Б10М.0111-ЕР

Буква «Р» означает, что рыхлитель используется не с одним, а с тремя зубами. Кроме того, данная модификация предполагает использование любого типа отвала. Параметры:

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип бульдозерного оборудованияотвалы типа Е, К, В, Д
Тип навесного оборудованиярыхлитель типа Р
Число катков с одной стороны6шт.

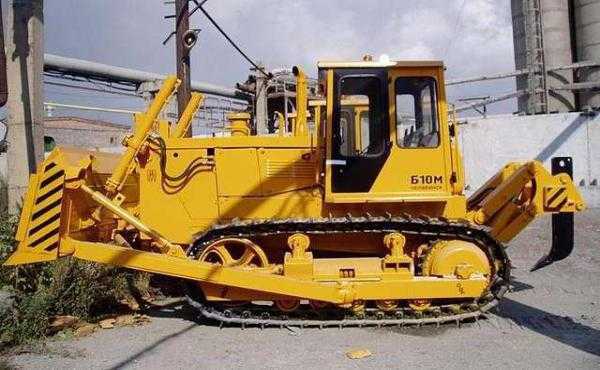

Бульдозер Б10М.0111-ЕН

Соответственно, модель Б10М.0001-ЕР имеет гидромеханическую трансмиссию и шестикатковую тележку, а Б10М.0111-ЕР – механическую трансмиссию и пять катков с каждой стороны.

Б10МБ.0121-2В4

Напоследок расскажем о болотоходной модели, которая незаменима на подтаявшем и болотном грунте. Ее особенности – семикатковая тележка, прямой отвал, прицеп маятникового типа.

ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваМПУ (маятниковое)
Тип бульдозерного оборудованияпрямой широкий отвал
Число опорных катков с каждой стороны7шт.
Число поддерживающих катков2шт.
Ширина гусеничного башмака0,92м
Производитель насоса НШ-10028,5л/мин
Давление на грунт (удельное)0,031МПа

На видео бульдозер ЧТЗ Б10М:

allspectech.com

Бульдозер Б-10, Б-10М: технические характеристики, расход топлива

Бульдозер Б-10 м — это бульдозерно-рыхлительный агрегат, модернизированный трактор из семейства Т-10 и Т-170.  Изготавливается на Челябинском трактором заводе.  Модели Т-10 и Т-170 имели высокую производительность и хорошие технические характеристики, но именно Б-10 М стал их более мощным аналогом. Часто неопытные водители путают модели Б-10М и Т-170, это связано с их внешней схожестью, а также одинаковым шасси в обоих тракторах. Но это единственное сходство между моделями. Во время изготовления Б-10М производители позаботились над созданием мощного двигателя и более высокой производительности. Тем более, что Т-10 и Т-170 уже давно не выпускаются, последний их запуск в обиход был в далеком 2002 году. Сейчас вместо этой строительной техники используется именно бульдозер ЧТЗ Б-10.

Бульдозер Б-10

Прежде всего, данная специализированная техник используется с целью разработки почвы первой — третей категорий плотности, при этом не требуется предварительное рыхление, также разработки грунтов четвертой категории с учетом предварительного рыхления, а также разработки скальных пород и мерзлой почвы. Это отличное устройство, которое может использоваться в различных температурных режимах, при условии температурных перепадов и в любых погодных условиях. Ключевая особенность бульдозера нового поколения — это возможность его применения на высоте до 3000 м над уровнем моря, в условиях повышенной влаги и концентрации пыли. Это отличное решение для строительных площадок и коммунальных служб.

Достоинства и недостатки

Что касается ключевых преимуществ, данная техника отличается следующими:

  1. Использование длинноходовых гидроцилиндров, которые помогают снизить рабочее давление в конструкции, а также увеличить ресурс транспорта в несколько раз.
  2. Высокая точность техники благодаря вынесенным вперед точкам крепления гидроцилиндров.
  3. Высокая скорость транспортировки оборудование.
  4. Конструкция не боится температурных перепадов, коррозии, бездорожья, грязи, снегопадов и дождя.
  5. Расход топлива бульдозера Б10М меньше, чем у моделей аналогов. Он достигает 28,5 л/час.
  6. Максимальное использование массы устройства при реализации бульдозирования посредством использования балансирной балки подвески.
  7. Низкая стоимость ремонта запчастей и самой спецтехники.
  8. Простота использования оборудования.
  9. Есть дополнительное навесное оборудование.
  10. Удобная кабина водителя.
  11. Простота технического обслуживания, которая реализована благодаря открытому моторному отсеку. Теперь гораздо проще добраться до двигателя спецтехники и реализовать все необходимые профилактические и ремонтные работы.

Что касается недостатков, то, прежде всего, это не самый высокий ресурс функционирования двигателя Д-180, необходимость частой замены деталей для того, чтобы техника функционировала исправно, при высоком морозе оборудование становится менее безопасным, часто лопаются шланги.

Модификации оборудования

Существует несколько вариантов устройства. Они зависят от того, двигатель какого типа встроен в устройство. Есть Т-10М.00 и Т-10М.6000. Рассмотрим устройства по порядку.

Т10М.00:

  1. Модель установленного агрегата — Д-180.
  2. Вид агрегата — 4 расположенных в ряд цилиндра.
  3. Мощность — 180 л./сек.
  4. Частота вращения коленчатого вала — 1250 об./мин.
  5. Осуществление запуска мотора — пусковое устройство / стартер.
  6. Воздухоочистка — центробежная или при помощи бумажного фильтра.

Т10М.6000:

  • Модель установленного агрегата — ЯМ3-326Н-3.
  • Вид агрегата — 6 расположенных в ряд цилиндра.
  • Мощность — 190 л./сек.
  • Частота вращения коленчатого вала — 1800 об./мин.
  • Осуществление запуска мотора — стартер.
  • Воздухоочистка — центробежная или при помощи бумажного фильтра.

Также выделяют стандартную модификацию — Б-10М.0111-1Е и модификацию, которая реализует работы на болотах (Б-10МБ.012-2В4). На первую монтируется двигатель Д-180, есть механическая трансмиссия, двигатель запускается посредством пускового мотора, есть специальное навесное оборудование.

Вторая модель используется исключительно на болотах. Двигатель ееЯМ3-326Н-3. Она отличается более высокой мощностью, это связано с тем, что модель используется при слабом грунте, трансмиссия исключительно механическая, электростартер используется для запуска работы.

Технические характеристики

Технические характеристики бульдозера Б-10 вы можете посмотреть в таблице ниже. Крайне важно обратить внимание на вес бульдозера Б-10,так как этот параметр влияет на особенности транспортировки оборудования, а также на  расход топлива бульдозера Б-10, потому что этот параметр влияет на необходимое количество бензина и, соответственно, финансовые затраты.

Габаритные размеры бульдозера Б-10, Б-10М

ХарактеристикиЗначение
Эксплуатационная масса трактора/агрегата, кгдо 15330/ до 21700
Длина/ширина/высота трактора, мм4290/2480/3180
Длина бульдозерно-рыхлительного агрегата, мм6760
Скорость движения при отсутствии буксования на передачах, км/ч:10,38
ДвигательЕсть два типа
МаркаЯМЗ-238, четырехтактный, V-образный
Мощность, кВт (л.с.)170 (230)
Номинальная частота вращения, об/мин1800
Количество цилиндров/Рабочий объем, л8/15,33
Диаметр цилиндра, мм/ Ход поршня, мм130/140
Удельный расход топлива г/кВт час (г/л.с. час)162 (220)
ТрансмиссияМеханическая, реверсивная
Механизм поворотаБортовые фрикционы
УправлениеГидросервированное
Ходовая система
ТележкаС микроподрессориванием
Количество опорных катков с каждой стороны6
Ширина башмака гусеницы, мм500

Устройство оборудование

Давайте детальнее рассмотрим тип конструкции оборудования. В нее входит двигатель, который бывает двух видов, один используется в обычных условиях, а второй при почве болотного типа. Второй тип двигателя имеет большее большой расход топлива, но при этом отличается более высокой мощностью и производительностью.

Также есть стандартная механическая коробка передач — трехскоростная, реверсивная и планетарная. Трансмисся или, как ее еще называют, ходовая часть имеет трехточечную подвеску, балансированную балку, гусеницы имеют уплотненный смазочный шарнир. Что касается кабины водителя, то она отличается повышенным комфортном, она жесткая, состоит из металлических каркасов, есть круговой обзор, специальная отопительная система, масляный отопитель  и виброизоляционное водительское сиденье. Дополнительно можно установить лебедку и рычаги, что позволяет упростить управление специализированной техникой.

В моделях есть уникальная шестигранная кабина, подшипники скольжения, которые улучшают транспортировку автомобиля в холодное время года в условиях гололеда, и шумопоглотительные материалы в кабине водителя, которые сводят шум до минимума, поэтому работа становится максимально комфортной и приятной.

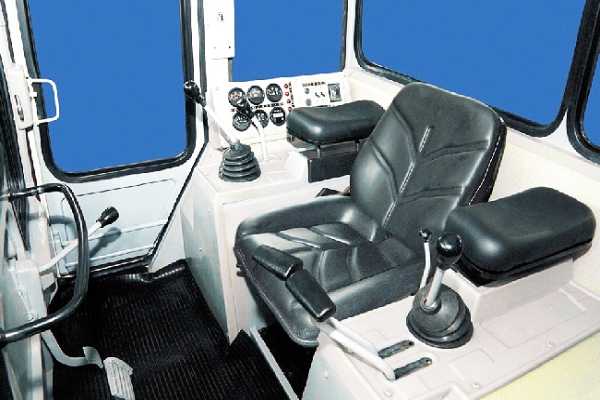

Кабина бульдозера Б-10,Б-10М

При выборе модели рекомендуем вам обращать внимание на количество опорных катков, именно они влияют на уровень проходимости специализированного оборудования.

Крюк бульдозера Б-10, Б-10М

Аналоги

Мы упоминали схожие модели на бульдозер Б-10М, прежде всего, это Т-10 и Т-170, но сейчас на Челябинском заводе их не производят. Единственное, можно найти уже пользованные б/у модели у владельцев. Важно заметить, что они имеют более низкие технические характеристики и меньшую мощность и производительность. Также можете обратить внимание на модель будьдозера Т-130.

Заключение

Мы изучили с вами технические характеристики бульдозера Б-10М, особенности его устройства. Этот автомобиль имеет десятилетнюю историю и за это время продемонстрировал высокую надежность, качество. Стоит заметить, что для того чтобы бульдозер эффективно функционировал, за ним нужно внимательно и тщательно ухаживать, вовремя заменяя детали и запчасти, меняя масло. Рекомендуем вам обратить внимание на модель бульдозера 2016 года выпуска, ее технические параметры максимально высокие.

Марина

Дата публикации:

Декабрь 29, 2016

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Технические характеристики, фото бульдозера ЧТЗ Б10М и его модификаций

Начиная любую стройку, первым делом производят расчистку территории. Для этого удобнее всего воспользоваться бульдозером, представляющим собой трактор с закрепленным спереди широким отвалом из металла. Этим отвалом он легко перемещает грунт, разравнивая поверхность строительной площадки. Герой сегодняшнего обзора – популярный и доступный по цене бульдозер Б10М.

Бульдозер ЧТЗ Б10М

Машина эта относится к десятому тяговому классу и выпускается на ЧТЗ (Челябинском тракторном заводе). Она создана на базе тракторов Т10М этого же производителя и может оснащаться простой и надежной механической либо более производительной гидромеханической трансмиссией. Несколько модификаций (в том числе болотоходная) позволяют сделать агрегат максимально функциональным. К слову, эта модель стала результатом доработки

Агрегат весьма комфортен в использовании, так как у него существенно снижена вибрация. Это достигается благодаря установке силовой части на амортизационную систему.

В случае гидравлической трансмиссией управление происходит плавно и мягко, а реверс осуществляется даже во время движения. Передачи переключаются одним легким движением, а рычаги не вибрируют. А детали смазки трансмиссии и гидропривода управления совместимы с аналогичными элементами трактора Т10М, что очень удобно.

Башмаки гусениц бульдозера сделаны из особо крепкой стали и держатся на специальных болтах. Сегменты колес весьма долговечны и легко заменяются, а в подшипниках скольжения опорного катка ведущие детали сделаны из бронзы. Отметим еще уплотнение Duo Cone самоподжимного типа, примененное5 в катках и колесах, которое увеличивает ресурс работы машины. Ходовая часть оснащена жесткой балансировочной балкой на рессорах.

Фото бульдозера Б10М

Назначение

Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику. Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной. Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).

И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов. Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости. Прекрасно работает машина и в субтропическом климате, душном и влажном.

Устройство

Улучшив предыдущую модель бульдозера (Б-10), разработчики достигли своей цели. Они в первую очередь потрудились над топливной системой и двигателем.

Двигатель

Четырехцилиндровый рядный мотор марки Д180 обладает немалой мощностью – 180 лошадиных сил. Однако горючего он потребляет меньше, чем предыдущая модель. Запускаться он может либо при помощи ЭССП (электростартерной системы), либо при помощи специального пускового двигателя П-23У.


Моторный отсек бульдозера ЧТЗ организован весьма эргономично, так что мотор вполне доступен. Особенно просто добраться до его передней части, что позволяет облегчить его обслуживание и ремонт.

Трансмиссия

Существует два варианта трансмиссии:

  • Трансмиссия механического типа предусматривает коробку передач с восемью скоростями и управление поворотным механизмом с помощью гидросервера.
  • В машине с трансмиссией гидромеханического типа коробка передач планетарная, реверсивная. Скоростей переключения – три (вперед и назад).

Управление

Для поворота бульдозера используются бортовые фрикционы с дисками из металлокерамики. Они постоянно замкнуты. Прочные и надежные тормоза имеют сервированное управление.

Кабина оператора

У данной модели удобная герметичная кабина, которой не страшны ливень и снег. Переднее и заднее двойные стекла разделены и оснащены защитными решетками, благодаря чему можно работать даже в очень суровых погодных условиях. Отопление сделано на основе аппарата «Зенит 8000», оно достаточно мощное. Отметим систему защиты ROPS-FOPS, спасающую машину от опрокидывания, а водителя – от падения тяжестей сверху. Удобнейшее кресло «Пилот» делает работу на бульдозере весьма комфортной.

Кабина бульдозера Б10М

Гидравлика

Применение гидравлических цилиндров длинного хода позволило снизить давление в системе на 40 процентов. Кроме того, повысился ресурс работы. Благодаря наличию гидравлического трансформатора стало возможным регулировать крутящий момент и скорость вращения вала автоматически, бесступенчатым способом.

Технические характеристики

В таблице технические характеристики бульдозера ЧТЗ Б10М:














ХарактеристикиПоказателиЕд. измерения
Тип двигателяД-180
Мощность двигателя132кВт
Частота вращения1250об/мин
Коэффициент крутящего моментаот 25%
Ширина башмака гусеницы0,5м
Просвет (при твердом грунте)0,435м
Заправочная емкость300л
Расход горючего28,5л/час
Давление жидкости в гидросистеме20МПа
Вес (базового трактора)15,475т
Вес (с отвалом, рыхлителем и полной заправкой)19,57т
Длина (с отвалом и прицепом)5,673м
Длина (с отвалом и рыхлителем)6,867м

Модификации

Бульдозер может комплектоваться несколькими видами отвалов – прямым (тип В), сферическим (тип К), полусферическим (тип Е и Е1), поворотным (тип Д). Сферическая форма хороша для работы с сыпучими материалами (углем, торфом, снегом), полусферическая – более емкая и удобная, чем прямая. Отвалы поворотного типа применяются при проведении дорожных и планировочных работ.

Еще бульдозеры различаются по числу зубцов рыхлителя (один или три), видами прицепляемого оборудования. Отдельно может поставляться лебедка ЛТ25. Кроме того, существует болотоходная модель (специально для слабого грунта). Далее рассмотрим основные модификации (к слову, всего их около 80 штук).

Б-10М.0101-1Е

Модель оснащена отвалом полусферической формы с гидравлическим цилиндром перекоса, увеличивающей на одну пятую производительность агрегата. В таблице – основные параметры.


Технические характеристики:







ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваЖПУ (жестко-прицепное)
Тип бульдозерного оборудованияотвал типа Е
Система пуска двигателяП-23У
Число опорных катков с каждой стороны6шт.
Производительность насоса НШ-10028,5л/мин
Давление на грунт (удельное)0,054МПа
Тяговое усилие (максимум)151,8кН
Вес (с отвалом и ЖПУ)18,425т

Фото бульдозера Б10М.0101-ЕН

Б-10М.0111-1Е

Отличие этой модели от предыдущей – пятикатковая тележка. Оборудование используется такое же (ЖПУ и отвал полусферической формы).


Технические характеристики в таблице:



ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваЖПУ (жестко-прицепное)
Тип бульдозерного оборудованияотвал типа Е
Число опорных катков с каждой стороны5шт.

Фото бульдозера Б10М.0111-1Е

Б-10М.0101-ЕН

На данном бульдозере, кроме полусферического отвала, имеется рыхлитель с одним зубом.



ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип бульдозерного оборудованияотвал типа Е
Тип навесного оборудованиярыхлитель типа Н
Вес (с отвалом и рыхлителем)19,905т

Б10М.0001-ЕН

У данной модели, как и у предыдущей, присутствуют отвал полусферической формы и рыхлитель с одним зубом. Но трансмиссия здесь гидромеханическая.





ХарактеристикиПоказатели
Тип трансмиссиигидромеханическая
Тип бульдозерного оборудованияотвал типа Е
Тип навесного оборудованиярыхлитель типа Н

Б10М.0111-ЕН

Механическая трансмиссия, пятикатковая тележка, отвал полусферической формы и рыхлитель с одним зубом – отличия этой модели.

Б10М.0111-ЕР

Буква «Р» означает, что рыхлитель используется не с одним, а с тремя зубами. Кроме того, данная модификация предполагает использование любого типа отвала. Параметры:



ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип бульдозерного оборудованияотвалы типа Е, К, В, Д
Тип навесного оборудованиярыхлитель типа Р
Число катков с одной стороны6шт.

Бульдозер Б10М.0111-ЕН

Соответственно, модель Б10М.0001-ЕР имеет гидромеханическую трансмиссию и шестикатковую тележку, а Б10М.0111-ЕР – механическую трансмиссию и пять катков с каждой стороны.

Б10МБ.0121-2В4

Напоследок расскажем о болотоходной модели, которая незаменима на подтаявшем и болотном грунте. Ее особенности – семикатковая тележка, прямой отвал, прицеп маятникового типа.







ХарактеристикиПоказателиЕд. измерения
Тип трансмиссиимеханическая
Тип прицепного устройстваМПУ (маятниковое)
Тип бульдозерного оборудованияпрямой широкий отвал
Число опорных катков с каждой стороны7шт.
Число поддерживающих катков2шт.
Ширина гусеничного башмака0,92м
Производитель насоса НШ-10028,5л/мин
Давление на грунт (удельное)0,031МПа

magistraltrade.ru

технические характеристики, описание, размеры и отзывы

Отечественный бульдозер Б10М относится к десятой тяговой категории, изготавливается на Челябинском комбинате по выпуску тракторов (ЧТЗ). Машина создана на базе Т10М этого же производителя, оснащена простой и надежной трансмиссией с гидравликой и механикой. Несколько модификаций (в том числе болотоход) расширяют сферу использования агрегата.

Трактор комфортен в использовании, конструкция разработана с максимально сниженной вибрацией. Это достигается благодаря установке силового блока на амортизационный узел. Детали смазки трансмиссии и гидропривода управления совместимы с подобными элементами предшественника, что очень упрощает обслуживание и эксплуатацию.

Общая информация

Бульдозер Б10М оснащен гусеницами из прочной стали, которые зафиксированы на специальном болтовом креплении. Ходовые элементы долговечны, легко меняются, в подшипниках скольжения опорного катка комплектующие детали изготовлены из бронзы. Ресурс работы техники дополнительно повышает уплотнение Duo Cone самоподжимного типа. Присутствует жесткая балансировочная балка на рессорах.

Рассматриваемая техника используется в различных отраслях, работает с разными грунтами вплоть до третьей категории (песок, гравий, суглинок, глина). Если почва разрыхлена, то трактор справится с поверхностью четвертого класса (тяжелая глина, промерзшая земля).

Бульдозер Б10М, характеристики которого приведены ниже, подходит для ликвидации больших снежных заметов, не боится температурных перепадов в диапазоне от — 50 до + 40 градусов. Ему не страшна чрезмерная влага, пыль, высокогорные условия.

Характеристики основного плана

Представленный агрегат выпускается с двумя типами двигателей, свойства которых несущественно отличаются. Прежде чем купить определенную модификацию, следует подробно ознакомиться с нюансами моторов, что позволит подобрать оптимальный вариант для эксплуатации.

Итак, рассмотрим бульдозер Б10М, технические характеристики которого выведены в таблицу.

Т 10М-000

Т 10М-6000

Силовая установка: Д-180

Мотор: ЯМЗ-326Н-3

Устройство цилиндров – четыре, размещены рядно

шесть штук (расположены V-образно)

Мощность в лошадиных силах – 180

190

Число оборотов в минуту — 1250

1800

Расход горючего на 100 км – 16 л

16,2 л

Пуск агрегата – стартер

аналогично

Фильтрация – центробежная с бумажным элементом

то же самое

Движок ЯМЗ мощнее и проще в процессе запуска, но расход горючего у него выше. Данный тип мотора в эксплуатации обходится дороже, ремонт и монтаж его сложнее выполнить.

Прочие сведения

Бульдозер Б10М оборудован стандартной механической коробкой передач (три скорости, планетарный тип с реверсом). Вращательный момент обеспечивает редуктор с цилиндрическими шестеренками (двухступенчатый вариант), общее передаточное значение – 14,7. основной механизм ходовой части – это зубчатый узел с секторами. Ступицы вмонтированы посредством шлицевой фиксации.

В рассматриваемом тракторе установлена жесткая каркасная кабина из металла. Из основных плюсов в ней можно отметить отличную круговую обзорность. К другим особенностями рабочего места относится следующее:

  • В наличии отопительная система с несколькими режимами, что допускает комфортабельную эксплуатацию на северных территориях.
  • В некоторых моделях для предельно низких температур предусмотрен дополнительный монтаж масляного обогревателя.
  • Водительское кресло выполнено по типу PILOT (комфортное, с защитой от вибрации).

По индивидуальному заказу можно установить специальную наружную защиту для водителя от падения обрабатываемых материалов, что немаловажно при валке леса, проведении строительных работ.

Оснащение

Бульдозер Б10М, технические характеристики которого позволяют установить лебедку, способен работать в следующих условиях:

  • Проводить буксировочные манипуляции, что удобно при прокладке внутригрунтовых коммуникационных элементов.
  • Выполнять ликвидацию засоров и завалов.
  • Использоваться при вырубке деревьев, других подобных операциях.
  • Участвовать в работах по восстановлению железнодорожного сообщения.

Управление координируется дополнительно установленными в кабине рычагами. Специальная гидравлика позволяет не прикладывать чрезмерных усилий при включении/отключении лебедки.

Особенности силового агрегата

Бульдозер Б10М с двигателем ЯМЗ-326Н-3 имеет следующие показатели:

  • Трансмиссия – исключительно механическая.
  • Общее количество катков опорных – семь штук.
  • Запуск мотора производится электрическим стартером.
  • В задней части эксплуатируется прицепное маятниковое устройство.
  • Спереди размещается навесной прямой неповоротный вал (тип «B»).

Визуально бульдозер Б10М новый отличается от предшественника только лишь наличием навесного оборудования, входящего в стандартную компоновку.

Отзывы

Как свидетельствуют отклики владельцев рассматриваемой техники, бульдозер Б10М за всю историю существования зарекомендовал себя только с положительной стороны, что дополнительно доказывает его популярность в различных строительных и промышленных сферах. Стоимость зарубежных аналогов, которые по производительности не превосходят агрегат челябинского производства (за некоторыми исключениями), выше в 2-2,5 раза. При этом сложность ремонта трактора в разы ниже, а запчасти на бульдозер Б10М стоят дешевле.

Если обеспечить данной технике надлежащий уход, вне зависимости от эксплуатируемой силовой установки, работать она будет на соответствующем уровне. Главное, помнить о том, что бывший в употреблении агрегат следует тщательно проверить на исправность гидравлики и элементов, которые связаны с основным функционалом машины.

Заключение

Купить новый бульдозер тягового класса 10 с двигателем Д-180, механической трансмиссией и тележкой шестикаточного типа можно в лизинг, что удобно для мелких строительных фирм и частных предпринимателей. Техника с полусферическим отвалом, цилиндрами повышенного хода, жестким прицепным устройством и стартерным пускателем востребована в различных отраслях хозяйства и применима в разных климатических регионах.

fb.ru

Бульдозер ЧТЗ Б10 и его модификации — технические характеристики, описание, схемы | Бульдозеры | Hard-Machines.ru

Бульдозер Б 10 является продуктом модернизации и усовершенствования бульдозера Т-170 производства легендарного Челябинского тракторного завода. Он взял все лучшие характеристики от своего прототипа, но при этом его функции и технические показатели гораздо лучше. Однако нельзя сказать, что Б10 – это всего лишь модификация Т-170. Гусеничный трактор под названием Б10М Бульдозер является отдельной моделью в ассортименте техники, выпускаемой ЧТЗ.

Бульдозер Б10М применяется для экскавации грунта категории I-III. Грунт категории IV также может разрабатываться этим трактором после предварительного рыхления. Данный бульдозер также может быть оснащен рыхлителем. Бульдозер  спроектирован для эксплуатации при температуре воздуха в диапазоне от  -50°С до +40°С. Эта модель способна взрыхлять грунт, промерзший до -5°С.

Мощный бульдозер Б10М, технические характеристики и особенности

Габаритные размеры трактора с отвалом и рыхлителем:

Эксплуатационная масса ЧТЗ Б10М варьируется в зависимости от модификации:

Эксплуатационная масса ЧТЗ Б10М

Параметр

Б10М.0000

Б10МБ.0020-1

Б10М.6000

Б10МБ.6020-1

Двигатель

Д-180

ЯМЗ-236Н-3

Базовый трактор Т10М, кг

15950

18070

15330

17450

Бульдозерно-рыхлительный агрегат, кг

20965

20345

Бульдозер и прицепное устройство, кг

18870

21210

18250

20590

Бульдозер Б10 предлагается в различных модификациях, выбор модификации зависит от эксплуатационного окружения, в котором планируется его работа. Модификация с технической трансмиссией имеет более высокий коэффициент производительности и легче ремонтируется. Тогда как гидромеханическая трансмиссия обеспечивает не только высокую производительность, но и комфортные условия, и эргономичность работы оператора. При наличии гидромеханики оператору приходится применять меньше усилий для управления трактором и навесным оборудованием. Болотная модификация переназначена для работы на грунтах низкой несущей способности.

Кроме того, ЧТЗ предлагает модификацию Б10М.08, которая отличается усовершенствованной механической трансмиссией. Усовершенствованием является отсутствие муфты сцепления/гидротрансформатора. Двигатель соединяется с КПП упругой муфтой и карданным валом. Это позволяет увеличить КПД и уменьшить расход топлива на 10-15% на единицу объема грунта. Бульдозер ЧТЗ Б10М оснащен двигателем Д180 мощностью 180 л.с. Такая мощность в сочетании с техническими характеристиками других модулей и узлов трактора дает тяговое усилие, позволяющее буксировать груз весом равным номинальному весу самого трактора.

Ходовая часть была улучшена подшипниками на опорных катках и уплотненными шарнирными устройствами для трака. Кроме того, некоторые модификации имеют мокрый мост, в котором тормозящие части находятся в масленой субстанции. Это увеличивает срок эксплуатации ходовой части и бульдозерного агрегата в целом, а также значительно улучшает маневренность. Ходовая часть меньше изнашивается, дольше служит и обеспечивает безопасное и плавное движение транспорта на сложных рельефах.

При выборе навесного оборудования необходимо учесть, что прямой навесной отвал универсален для планировки грунта и его перемещения. Полусферический отвал позволяет перемещать и разрезать больший объем грунта или бульдозировать какой-либо строительный сыпучий материал. Для перемещения строительных материалов большого объема целесообразнее использовать отвал сферического типа.

Кабина оператора также усовершенствована. Она герметична, эргономична, имеет защиту водителя при переворачивании трактора или падении на него тяжелых материалов во время строительства. Сидение подрессорено и регулируемо. Панель инструментов расположена так, чтобы быть в поле зрения оператора, не отвлекая его от обзора передней и задней части кабины и работы навесного оборудования.

Учитывая преемственность моделей ЧТЗ и текущее производство запчастей самим производителем, ремонт не представляет собой никаких трудностей в плане поиска запасных частей.  Если при ремонте используются новые и «родные»  запчасти, бульдозер Б10М будет служить долгий период. Для долгосрочной и бесперебойной эксплуатации также необходимо строго следовать правилам эксплуатации и правилам своевременного и надлежащего технического обслуживания. Они изложены в инструкции по эксплуатации и технологических картах, которые идут в комплекте при приобретении трактора.

hard-machines.ru

Бульдозер Б10М — устройство и характеристики

При работе на сложных строительных участках используется спецтехника, которая может обеспечить проработку грунта или снос небольших конструкций. К этому классу техники относится бульдозер Б10М. Такие устройства применяются не только в строительстве, но и в коммунальных хозяйствах и различных отраслях промышленности благодаря высокой мощности и устойчивостью к перепадам температур.

Внешний вид бульдозера Б10М

Устройство бульдозера Б10М

Двигатель этой переработанной модели трактора обладает мощностью 180 л.с. Марка модуля – Д180. Он может комплектоваться специальным пусковым устройством П-23У или электростартерной системой.

Трансмиссия в зависимости от версии выпускаемой модели может быть либо механической, либо гидромеханической. В первом случае на бульдозер устанавливается КПП на 8 скоростей, имеющая поворотный механизм на основе гидросервера. Во втором случае КПП имеет всего 6 скоростей, три из которых – передние.

Кабина оператора адаптирована для использования машины в непогоду. Этому способствуют защищенные решетками окна и встроенная система отопления на базе «Зенит 8000». За безопасность оператора внутри отвечает специальная система ROPS-FOPS, которая обеспечивает защиту от опрокидывания и падения на кабину тяжелых предметов.

Высокую грузоподъемность бульдозеру обеспечивает продуманная гидравлика с увеличенным ходом поршня. Крутящий момент гидросистемы и скорость вращения вала регулируется плавно и автоматически.

В качестве навесного оборудования бульдозера применяются различные виды отвалов. Это прямые, сферические, поворотные и полусферические модификации. Каждый из них имеет свои преимущества, к примеру, поворотные модели чаще применяются в дорожном строительстве. Некоторые модели ряда также имеют дополнительный рабочий орган – рыхлитель с одним или тремя зубами. Также допускается использование прицепов маятникового типа.

Бульдозеры имеют гусеничный ход, при этом существует специальная версия конструкции, предназначенная для передвижения на болотистых грунтах.

Расход топлива бульдозера Б10М

Эта модель бульдозера имеет отличные показатели потребления топлива при перерасчете на производительность. Так, двигатель характеризуется потреблением 162 г/кВт.ч. При максимальной нагрузке систем в час работы расход составит порядка 28,5 литра. На смену запаса топлива должно хватить, поскольку емкость бака составляет 320 литров.

Перевозка бульдозера Б10М

Технические характеристики бульдозера Б10М

  • Модель двигателя Д-180
  • Тип двигателя 4-х цилиндр., рядный,рабочий объём -14,48 л
  • Мощность, кВт/л.с. 132/180
  • Частота вращения коленвала, номин., об/мин 1250
  • Размерность диаметр/ход, мм 150/205
  • Удельный расход топлива, г/л.с.ч 160
  • Система пуска двигателя Пусковой двигатель. Электростартерный
  • Воздухоочиститель Двухступенчатый: I — центробежная очистка;
    II — бумажные фильтрэлементы

Видео о бульдозере Б10М



tpscom.ru
