Бульдозер Б10 технические характеристики и габаритная схема

Статья добавлена 03 декабря 2016

Бульдозер Б 10 технические характеристики

ДВИГАТЕЛЬ

Тип / Производитель	Д 180
Мощность кВт /лс при номинальных оборотах об/мин	132/180 кВт/лс от 2100/мин
Рабочий объем	14,48 л
Крутящий момент / запас крутящего момента/ мощности	667 Нм при оборотах 1250-1450
Электростартер	Ст25.3708-01 / 8,1кВт
Генератор	24В / 80А
Аккумулятор	2*12В / 380 Ач
Предпусковой подогрев с функцией автономного обогрева	EBERSPACHER/ Планар

ХОДОВАЯ ЧАСТЬ

Подвеска	Жестко закрепленные на раму тележки
Рама	Несущая конструкция из высокопрочной стали, сваренная с высокой точностью
Катки	Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)
Количество катков	6 опорных с каждой стороны / 2 поддерживающих с каждой стороны
Гусеничная лента / ширина башмака/грунтозацеп	42 башмака с каждой стороны / 500мм/ 65мм
Площадь опорной поверхности, S опорн.	28800 см2 (+5-10% в работе)
Механизм натяжения гусениц	гидравлический, ручной
Давление на грунт, трактора/агрегата,  кг/см2	0,54/0,64

ТРАНСМИССИЯ

Тип	Механическая
Коробка передач	Четырехвальная с шестернями постоянного зацепления
Бортредукторы	Двухступенчатые
Управление	Электросервированное
Тормозная система	Ленточные, сухое трение
Механизм поворота	Дифференциальный планетарный без разрыва потока мощности

БУЛЬДОЗЕРНО-РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ (СТАНДАРТНОЕ) Ш*В, ММ / ПРИЗМА VМ3 / МАССА, КГ. РЫХЛИТЕЛЬ -ЗАГЛУБЛЕНИЕ, ММ.

3310*1360 / 4,85 / 2509	Полусферический отвал — тип Е, с гидроперекосом
заглубление 670мм масса: 1500кг	Рыхлитель: однозубый тип Н

ЗАПРАВОЧНЫЕ ОБЪЕМЫ

Система охлаждения	60 л
Топливный бак	300 л
Система смазки ДВС	32 л
Бортовой редуктор (каждый)	10 л
Гидросистема навесного оборудования	90 л

РАБОЧАЯ МАССА

Масса трактора	15,5 тонн
Эксплуатационная масса бульдозера с 1 зубным рыхлителем	19,2 тонн
Эксплуатационная масса бульдозера с 3 зубным рыхлителем	20,4 тонна

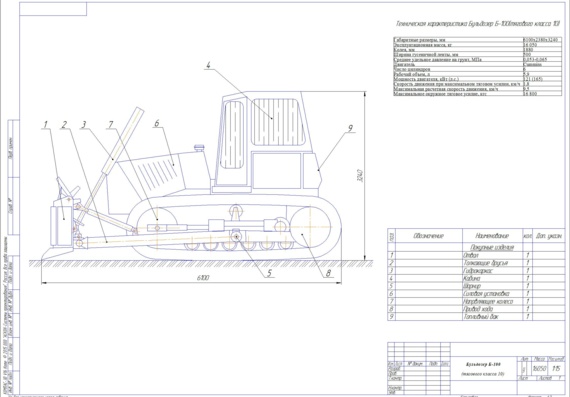

Бульдозер Б10 габаритные размеры

Преимущества Бульдозера Б10

Срок окупаемости – составляет всего 12 месяцев при 1 сменном режиме работы!

Высокая ликвидность на вторичном рынке будет огромным плюсом, когда бульдозер станет не нужен.

Цена на бульдозер Б 10 PROFFI существенно привлекательнее, чем у конкурентов.

Стоимость запчастей и расходных материалов существенно дешевле, чем у аналогов.

Бульдозер прост и надежен как “Калашников”, его реально можно отремонтировать “в поле” за 2-3 дня.

Нажмите! Для того чтобы узнать больше о Бульдозере Б 10

Страница не найдена — Трактор-РЕВЮ

Похоже, что здесь ничего нет…Может, попробуете воспользоваться поиском?

Искать:

Свежие записи

• Экскаватор-погрузчик New Holland B80B
• ЛК «Европлан» предлагает субсидию 10% по госпрограмме на грузовой и легковой транспорт
• Категории грунтов по трудности разработки
• ТЛС-5 «Барнаулец»: технические характеристики
• ЛК «Европлан» улучшает пакет услуг «Привилегии»

Архивы

Архивы Выберите месяц Март 2023 Февраль 2023 Январь 2023 Декабрь 2022 Ноябрь 2022 Октябрь 2022 Сентябрь 2022 Август 2022 Июль 2022 Июнь 2022 Май 2022 Апрель 2022 Март 2022 Февраль 2022 Январь 2022 Декабрь 2021 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Июль 2021 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Январь 2021 Декабрь 2020 Ноябрь 2020 Октябрь 2020 Сентябрь 2020 Август 2020 Июль 2020 Июнь 2020 Май 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 Декабрь 2019 Ноябрь 2019 Октябрь 2019 Сентябрь 2019 Август 2019 Июль 2019 Июнь 2019 Май 2019 Апрель 2019 Март 2019 Февраль 2019 Январь 2019 Декабрь 2018 Ноябрь 2018 Октябрь 2018 Сентябрь 2018 Август 2018 Июль 2018 Июнь 2018 Май 2018 Апрель 2018 Март 2018 Февраль 2018 Январь 2018 Декабрь 2017 Ноябрь 2017 Октябрь 2017 Сентябрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Февраль 2017 Январь 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Январь 2016 Декабрь 2015

Рубрики

РубрикиВыберите рубрикуCase IHCATJohn DeereKomatsuMassey FergusonShantuiValtraАВТОГРЕЙДЕРЫАгромашАлтайлесмашАМЗАТЗАФИША СОБЫТИЙБУЛЬДОЗЕРЫВгТЗВМТЗВТЗГОСТЕХНАДЗОРГРАБЛИ-ВОРОШИЛКИГУСЕНИЧНЫЕ ЭКСКАВАТОРЫДВИГАТЕЛИЗЕРНОУБОРОЧНЫЕ КОМБАЙНЫЗМЗКамАЗКОМБАЙНЫКОРМОРАЗДАТЧИКИКОРМОУБОРОЧНЫЕ КОМБАЙНЫКОСИЛКИ И ИЗМЕЛЬЧИТЕЛИКТЗЛТЗМИНИ-ПОГРУЗЧИКИМИНИТРАКТОРЫММЗМОТОБЛОКИМТЗНАВЕСНОЕ И ПРИЦЕПНОЕ ОБОРУДОВАНИЕОТЗПМЗПНЕВМОКОЛЕСНЫЕ ЭКСКАВАТОРЫПРЕСС-ПОДБОРЩИКИПРИЦЕПНЫЕ КОМБАЙНЫПТЗРостсельмашСЕЯЛКИ И САЖАЛКИСПКТЕЛЕСКОПИЧЕСКИЕ ПОГРУЗЧИКИТЕХНИКА ДЛЯ ДОМАТОПЛИВОТРАКТОРЫУВЗУСТРОЙСТВОФРОНТАЛЬНЫЕ ПОГРУЗЧИКИХЗТМХМЗ «СЕРП И МОЛОТ»ХТЗЧЕТРАЧТЗ-УРАЛТРАКЭКСКАВАТОРЫЭКСКАВАТОРЫ-ПОГРУЗЧИКИЮМЗЯМЗ

Метки

0. 1 ТС (менее 1.8 кН) 0.2 ТС (1.8-5.4 кН) 0.6 ТС (5.4-8.1 кН) 0.9 ТС (8.1-12.6 кН) 1.4 ТС (12.6-18.0 кН) 2 ТС (18.0-27.0 кН) 3 ТС (27.0-36.0 кН) 3 класс 4 ТС (36.0-45.0 кН) 4 класс 5 ТС (45.0-54.0 кН) 5 класс 6 ТС (54.0-72.0) 6 класс 8 ТС (72.0-108.0 кН) 10 ТС (100 кН) 15 ТС (150 кН) 20 (200 кН) 25 ТС (250 кН) 35 ТС (350 кН) 50 ТС (500 кН) Группа 1 (до 6.3 т) Группа 2 (6.3-10 т) Группа 3 (10-18 т) Группа 4 (18-32 т) Группа 5 (32-50 т) Гусеничные Класс 14-40 “Легкие” Класс 60-150 “Средние” Класс 250-350 “Тяжелые” Класс 500-1000 “Сверхтяжелые” Колесные 4К2 Колесные 4К4 Легкие (0.5-2 т) Лесопромышленные Малогабаритные Общего назначения Промышленные Сельскохозяйственные Специального назначения Средние (2-4 т) Тяжелые (4-10 т) Универсально-пропашные Энергонасыщенные слайдер

Страницы

• Автогрейдеры
• Афиша событий
• Бульдозеры
  • CAT
  • KOMATSU
  • ЧЕТРА
  • ЧТЗ-УРАЛТРАК
• Гостехнадзор
• Двигатели
  • АМЗ
  • ВМТЗ
  • ЗМЗ
  • ММЗ
  • Топливо
  • Устройство
  • ХМЗ «Серп и молот»
  • ЯМЗ
• Комбайны
  • Зерноуборочные комбайны
  • Кормоуборочные комбайны
• Навесное и прицепное оборудование
  • Грабли-ворошилки
  • Кормораздатчики
  • Косилки и измельчители
  • Пресс-подборщики
  • Прицепные комбайны
  • Сеялки и сажалки
• О персональных данных пользователей
• Обратная связь
• От редакции
• Погрузчики
  • Мини-погрузчики
  • Телескопические погрузчики
  • Фронтальные погрузчики
• Пользовательское соглашение
• Техника для дома
  • Минитракторы
  • Мотоблоки
• Тракторы
  • Case IH
  • John Deere
  • Valtra
  • Агромаш
  • АТЗ
  • ВгТЗ
  • ВТЗ
  • КамАЗ
  • КТЗ
  • ЛТЗ
  • МТЗ
  • ОТЗ
  • ПМЗ
  • ПТЗ
  • Ростсельмаш
  • СПК
  • УВЗ
  • ХТЗ
  • ЮМЗ
• Экскаваторы
  • JCB
  • Terex
  • Гусеничные экскаваторы
  • Пневмоколесные экскаваторы
  • Экскаваторы-погрузчики

ЧТЗ-Уралтрак Б10М характеристики, цены и отзывы покупателей

Главная / Технические характеристики / Строительная техника / Бульдозеры

Бульдозеры ЧТЗ-Уралтрак



• Брошюра 2007 (рус)





11 800,00 ₽/Смена

Москва

Показать контакты

Технические характеристики
Шасси	Гусеничный трактор
Высота над кабиной	3,25 м
Длина гусеницы по земле	Указать
Общая длина базового бульдозера с рыхлителем (с наконечником на линии земли)	Указать
Общая длина базового бульдозера	Указать
Размер резервуара	300 л
Гидравлический бак	Указать
Дорожный просвет	435 мм
Высота отвала	1140 мм
Объем двигателя	11. 15 л
Колесная база	Указать
Ширина лезвия	4280 мм
Общая длина с лебедкой	Указать
Число цилиндров	4
Глубина копания отвала	Указать
Наклон отвала	630 мм
Общая длина	4.325 м
Высота подъема отвала	700 мм



Бульдозеры Б10М2 (ЧТЗ) – Новое поколение

Онлайн поддержка

Мистер Хунг – Продажи

0913.114.369

нгафат@gmail.com

Миссис Тханг – Офис

02837262676

[email protected]

Мистер Ба – Техническая поддержка

0908. 668.436

[email protected]

Предложение бренда

Информация о продукте

Универсальная бульдозерно-рыхлительная машина 10-го разряда оснащена гидромеханической трансмиссией.
В составе агрегата с бульдозерным и бульдозерно-рыхлительным оборудованием предназначен для разработки грунтов I – III категорий без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также осыпающихся горных пород и мерзлых грунтов при температуре до до минус -5°С.
При сборке с помощью тяговой лебедки может применяться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работах, а также для проведения аварийно-спасательных работ. Может эксплуатироваться в условиях умеренного и холодного климата при температуре окружающего воздуха до минус -50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).

Рабочее место оператора
При работе в регионах с низкими минусовыми температурами кабина оборудована двойными коллекторными стеклами с улучшенной герметизацией. Автономный отопитель «Airtronic» может быть установлен по заказу. Все это поддерживает комфорт плюсовой температуры в кабине в холодную погоду даже при остановленном дизеле.
Современный дизайн кабины и рабочего места оператора, а также удобное расположение органов управления трактором и навесным орудием, подрессоренное и регулируемое сиденье, солнцезащитная шторка, хорошо читаемая панель приборов и сигнализация позволяют оператору более эффективно работать в условиях условия комфорта.
Трансмиссия и ходовая часть
Гидромеханическая трансмиссия обеспечивает автоматическую регулировку тяговых усилий в зависимости от соответствующих внешних нагрузок, а также переключение передач без разрыва потока мощности и быстрого возврата, а также снижение динамических нагрузок в силовой передаче.
Увеличен ресурс ходовой части за счет опорных катков с подшипниками скольжения и уплотнений Duo Cone, обеспечивающих работу опорных катков без утечек масла.

Гидротрансформатор Автоматическое бесступенчатое изменение частоты вращения и крутящего момента на валу отбора мощности.
Планетарный редуктор Три передачи переднего и заднего хода с гидравлическим переключением передач и передачу заднего хода.
Карданная передача Сборка трансмиссии проще; дизельный двигатель можно установить на амортизаторы. Все это способствует снижению уровня вибрации
Самоуплотняющееся уплотнение Duo Cone Собирается вместе с резиновыми уплотнительными кольцами из фторсиластика и с металлическими кольцами.
Дорожные колеса с подшипниками скольжения Имеют стандартную конструкцию, когда в качестве антифрикционного материала используется бронза.
Сегменты ведущих колес Долгий срок службы и простая замена.
Башмак Изготовлен из стали с высокими физико-механическими свойствами и крепится с помощью специальных болтов.

Theoretical traction-speed characteristic of tractor T10M with hydraulic mechanical transmission



* Operating characteristic
Engine

Tractor model	Т10М.0000	Т10М.6000
Модель двигателя	D-180	YAMZ-236N-3
ДВИГАТЕЛЬ типа	4-цилиндр, в линейке, рабочая сила -14,48 L	6-rylind, v -14. 48 L 999999 6-r-ty-ty-ty-ty-ytron working capacity -11.15 l
Power, kW/hp	132/180	139,7/190
Crankshaft rated speed, rpm	1250	1800
Диаметр/ход, мм	150/205	. 160	162
Система запуска двигателя	Пуск двигателя Электростартер	Электростартер
Воздухоочиститель	Двухступенчатый: I – центробежная очистка; II – бумажные фильтрующие элементы

Трансмиссия

Гидромеханическая трансмиссия оснащена трехколесным одноступенчатым гидротрансформатором и трехступенчатой ​​планетарной коробкой передач заднего хода.
Скорость без пробуксовки, км/ч:

Шестерня	I	II	III
Вперед	0 … 3,15	0 … 3,15	0 … 3,15	0 … 3,15	0 … 3,15
0 … 3,15	0 … 3,15 9003	. .8,78
Reverse	0…3,91	0. ..6,93	0…10,91

Главная передача двухступенчатая с цилиндрическими шестернями и плавающей шестерней на второй ступени:
Передаточное число габаритное…..14,79
Ведущее колесо с сегментным зубчатым венцом и концевым шлицевым креплением ступиц

Управление
Рулевые устройства – постоянно замкнутые гидроусилители рулевых муфт с металлокерамическими дисками и ленточные тормоза высокая износостойкость.
Рабочее место оператора
Одноместная каркасная кабина повышенной жесткости с круговым обзором, отвечающая требованиям стандартов ГОСТ (ИСО) по шуму, вибрации и экологии.
Система защиты ROPS/FOPS может быть установлена ​​по заказу клиента для обеспечения безопасности работы оператора.
Running Gear
The bogie is equipped with three-point suspension with micro sprung balance beam and track sealed hinge

330003

Parameter	B10M	B10MB
Number of road колеса, шт	6	7
Количество опорных роликов, шт	2 9002 20003	2
Tractor base, mm	2880	3225
Track width, mm	500	910
Ширина, мм	1880	2282
Клиренс, мм	430
Specific ground pressure of base tractor, MPa	0,055	0,031

Capacities

Engine	Д-180	ЯМЗ-236Н-3
Охлаждающая жидкость, л	60	37
Fuel tank, l	320
Engine crankcase, l	31	24
Transmission, l	90
Бортовая передача, л (каждая)	8
Гидробак, л	90

Hydraulic System

Hydraulic system	separate unit
Hydraulic pump	gear type НШ-100А-3Л
Производительность, л/мин	180 (при 1823 об/мин, давлении 20 МПа)
Гидрораспределитель трехклапанный четырехпозиционный Р160.
Фильтр полного потока в канале дренажа с фильтрационными элементами с уточнением. 100*1250
– наклон отвала	160*200
– ripper	160*450

Weight

9006-3МЗ

0 903 ЯЗ0036

Parameter	Б10М.0000	Б10МБ.0020	Б10М. 6000	Б10МБ.6020
Двигатель	Д-180
Base tractor Т10М, kg	16090	18070	15470	17450
Bulldozer-loosening assembly, kg	20965	–	20345	–
Бульдозер и навесное оборудование, кг	18870	21210	18250	20590

Overall Dimensions

Обозначение Размер, мм Б10М Б10МБ А 2880 3225 В 4325 4670 С 5552 5971 Е 6720 – Е1 5832 6251 К 3250, max М 280- attached implement Н 1880 2280 О 3 2480 2882 Р 500 900 Т 3140 3135 Х 3055 3050 У 900
